“闭合电路欧姆定律”说课稿一、教材分析本节内容是恒定电流的这一章的重点，是在学生学习了部分电路的基本规律知识后而编排的，它是部分电路欧姆定律的延伸，也是复杂电路分析的基础.高中电流知识与初中电流知识的最大区别就在这一节，在整个电流知识体系中起着承上启下的作用。
学好本节知识是学好高中电流知识基础。
同时，通过本节的学习，能使学生会用能的转化观点分析有关电路问题.因此，本节是本章乃至整个电路部分的中心内容，更是本章教学的重点.二、教学目标1、知识目标：（1）掌握闭合电路的欧姆定律，理解各物理量及公式的物理意义和图象.（2）会利用闭合电路欧姆定律分析外电压随外电阻变化的规律及原因.2、能力目标：（1）培养学生用数学知识解决物理问题的能力和用逻辑推理方法分析问题的能力.（2）培养学生利用从一般到特殊的思维方法解决问题的能力.3、德育目标：使学生理解外电阻（R）的变化对电路影响的相互联系、制约的关系.三、教学重点和难点1、重点：掌握闭合电路欧姆定律及用定律讨论外电压随外电阻变化的规律及原因.2、难点：定律的理解和利用公式分析实际问题的推理过程.四、教学方法探究式教学法、实验法、讨论法、多媒体辅助等方法五、讲授过程设计（一）利用实验导入新课1、让学生动手联接图示电路，并测量E1=3V，E2=9V.两电源的电动势. （实验E1用新的两节干电池，E2用一个旧的9V层叠电池。
）并读出灯泡的额定电压是6V2、电源的电动势就是电源两端的电压吗？让学生猜测：开关扳至1处的现象.让学生分析开关扳至2处时的现象，多数学生的结论是：更亮或烧毁.之后动手实验，现象与结论不符.先接1，正常发光，接2如何？预期现象：开关接2时灯反而比接1时暗，电压表读数也较小。
结论：电池接外电路与不接外电路，电池两端的电压是不同的3、告诉学生在学习过闭合电路欧姆定律后，就可解释这一现象.板书课题.设计意图从实验出发引入，演示出未知现象，激发学生要解决问题的欲望，从而使学生带着问题听课，以便达到最佳授课效果.（二）教学过程1、闭合电路欧姆定律1）.介绍什么是闭合电路、内电路、外电路通过分析在闭合电路中静电力移动电荷和非静电力移动电荷的特点，理解内电路和外电路电荷移动过程的不同。
考点一 电路的动态分析1．闭合电路欧姆定律的公式⎩⎪⎨⎪⎧I ＝E R ＋r (只适用于纯电阻电路)E ＝U 外＋U 内(适用于任何电路)2．路端电压U 与电流I 的关系 (1)关系式：U ＝E －Ir . (2)U －I 图象如图1所示．①当电路断路即I ＝0时，纵坐标的截距为电源电动势． ②当外电路短路即U ＝0时，横坐标的截距为短路电流． ③图线的斜率的绝对值为电源的内阻． 3．电路动态分析的方法(1)程序法：电路结构的变化→R 的变化→R 总的变化→I 总的变化→U 端的变化→固定支路⎩⎪⎨⎪⎧并联分流I串联分压U →变化支路.(2)极限法：即因滑动变阻器滑片滑动引起的电路变化问题，可将滑动变阻器的滑动端分别滑至两个极端去讨论．例1 如图2所示，E 为内阻不能忽略的电池，R 1、R 2、R 3为定值电阻，S 0、S 为开关，与分别为电压表与电流表．初始时S 0与S 均闭合，现将S 断开，则( )A.的读数变大，的读数变小B.的读数变大，的读数变大C.的读数变小，的读数变小D.的读数变小，的读数变大解析 当S 断开后，闭合电路的总电阻增加，根据闭合电路欧姆定律可知，总电流减小，故路端电压U ＝E －Ir 增加，即的读数变大；由于定值电阻R 1两端的电压减小，故R 3两端的电压增加，通过R 3的电流增加，即的读数变大，选项B 正确．答案 B 变式题组1．[电路的动态分析]如图3所示电路，电源内阻不可忽略．开关S 闭合后，在变阻器R 0的滑动端向下滑动的过程中( ) A ．电压表与电流表的示数都减小 B ．电压表与电流表的示数都增大 C ．电压表的示数增大，电流表的示数减小 D ．电压表的示数减小，电流表的示数增大 答案 A解析 滑片向下滑动，则滑动变阻器接入电路中的电阻减小，则总电阻减小，电路中总电流增大，电源内阻两端的电压增大，则由闭合电路欧姆定律可知，电路的路端电压减小，故电压表示数减小；由欧姆定律可知，R 1上的分压增大，故并联部分电压减小，即可知电流表示数减小，故A 正确，B 、C 、D 错误． 2．[电路的动态分析](2013·江苏单科·4)在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图4所示．M 是贴在针口处的传感器，接触到药液时其电阻R M 发生变化，导致S 两端电压U 增大，装置发出警报，此时( )A ．R M 变大，且R 越大，U 增大越明显B ．R M 变大，且R 越小，U 增大越明显C ．R M 变小，且R 越大，U 增大越明显D ．R M 变小，且R 越小，U 增大越明显 答案 C考点二 电路中的功率及效率问题1．电源的总功率(1)任意电路：P 总＝IE ＝IU 外＋IU 内＝P 出＋P 内．(2)纯电阻电路：P 总＝I 2(R ＋r )＝E 2R ＋r .2．电源内部消耗的功率：P 内＝I 2r ＝IU 内＝P 总－P 出． 3．电源的输出功率(1)任意电路：P 出＝IU ＝IE －I 2r ＝P 总－P 内．(2)纯电阻电路：P 出＝I 2R ＝E 2R (R ＋r )2＝E 2(R －r )2R ＋4r .(3)纯电阻电路中输出功率随R 的变化关系 ①当R ＝r 时，电源的输出功率最大为P m ＝E 24r .②当R >r 时，随着R 的增大输出功率越来越小． ③当R <r 时，随着R 的增大输出功率越来越大．④当P 出<P m 时，每个输出功率对应两个外电阻R 1和R 2，且R 1R 2＝r 2.⑤P 出与R 的关系如图5所示．4．电源的效率(1)任意电路：η＝P 出P 总×100%＝UE ×100%.(2)纯电阻电路：η＝R R ＋r×100%＝11＋r R×100%因此在纯电阻电路中R 越大，η越大；当R ＝r 时，电源有最大输出功率，效率仅为50%.。
鲁科版选修3-1第四章第一节闭合电路欧姆定律一、教材分析课标分析：知道电源的电动势和内阻，理解闭合电路的欧姆定律教材地位：闭合电路欧姆定律是恒定电流一章的核心内容，具有承前启后的作用。
既是本章知识的高度总结，又是本章拓展的重要基础；通过学习，既能使学生从部分电路的认知上升到全电路规律的掌握，又能从静态电路的计算提高到对含电源电路的动态分析及推演。
同时，闭合电路欧姆定律能够充分体现功和能的概念在物理学中的重要性，是功能关系学习的好素材。
二、学情分析学生通过前面的学习，理解了静电力做功与电荷量、电势差的关系、了解了静电力做功与电能转化的知识，并处理了部分电路欧姆定律的相关电路问题，已经具备了通过功能关系分析建立闭合电路欧姆定律，并应用闭合电路欧姆定律分析问题的知识与技能。
三、教学目标1.知道电路结构，理解电动势定义及物理意义；2.知道电源电动势等于电源没有接入电路时两极间的电压，等于内、外电路上电势降落之和；3.理解闭合电路欧姆定律及其公式，会分析路端电压与外电阻的关系四、教学方法1、经历闭合电路欧姆定律及其公式的推导过程，体验能量转化和守恒定律在电路中的具体应用，培养学生推理能力。
2、通过路端电压与负载的关系实验，培养学生利用实验探究物理规律的科学思路和方法。
3、了解路端电压与电流的UT图像，培养学生利用图像方法分析电学问题的能力。
4、利用闭合电路欧姆定律解决一些简单的实际问题，培养学生运用物理知识解决实际问题的能力。
五、教学重点、难点推导闭合电路欧姆定律，应用定律进行相关讨论是本节的重点，帮助学生理解电路中的能量转化关系是基础和关键。
应用闭合电路欧姆定律讨论路端电压与负载关系是本节难点。
六、教学过程教学内容学生活动设计意图情景引入演示实验：问题：依次接通SSSS后，灯1、2、3、4、泡1有什么现象？观察灯泡1在S］闭合、s2闭合时的亮暗变化，积极思考亮暗变化的直接原因？S ］闭合时，灯泡1正常发光，说明：灯泡1两端电压达到或接近灯泡1的额定电压s 2闭合现象：灯泡1变暗当S2、S3、S4闭合时，灯泡1变暗，说明：灯泡1两端电压小于灯泡1的额定电压灯泡1始终接在电源两端，为什么它两端的电压会发生变化呢?学习目标1•知道电路结构，理解电动势定义及物理意义；2.知道电源电动势等于电源没有接入电路时两极间的电压，等于内、外电路上电势降落之和；3•理解闭合电路欧姆定律及其公式，会分析路端电压与外电阻的关系根据目标，预习本节课内容,新课教学认识闭合电路1：最简单的闭合电路是由哪几部分组成的？~~-\——i RS i!:2、内电路、外电路。

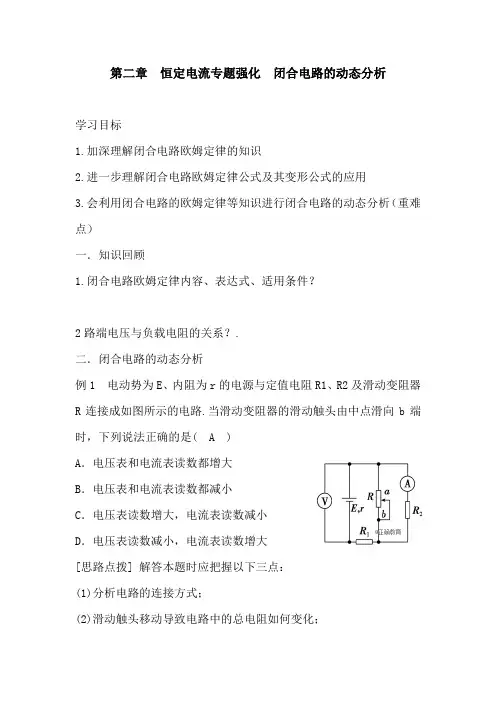

第二章恒定电流专题强化闭合电路的动态分析学习目标1.加深理解闭合电路欧姆定律的知识2.进一步理解闭合电路欧姆定律公式及其变形公式的应用3.会利用闭合电路的欧姆定律等知识进行闭合电路的动态分析（重难点）一．知识回顾1.闭合电路欧姆定律内容、表达式、适用条件？2路端电压与负载电阻的关系？.二．闭合电路的动态分析例1 电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图所示的电路.当滑动变阻器的滑动触头由中点滑向b端时，下列说法正确的是( A )A．电压表和电流表读数都增大B．电压表和电流表读数都减小C．电压表读数增大，电流表读数减小D．电压表读数减小，电流表读数增大[思路点拨] 解答本题时应把握以下三点：(1)分析电路的连接方式；(2)滑动触头移动导致电路中的总电阻如何变化；(3)电阻变化导致电流如何变化.解析：当滑动变阻器的滑动触头由中点滑向b端时，电路的总电阻增大，总电流减小，路端电压增大，电压表读数增大；电阻R1两端电压减小，则电阻R2两端电压增大，通过R2的电流增大，电流表读数也增大，故选项A正确.三．闭合电路动态问题的分析方法(1)程序法①分析电路，明确各部分电路的串、并联关系及电流表或电压表的测量对象；②由局部电阻变化判断总电阻的变化；③由I＝E/(R+r)判断总电流的变化；④据U＝E－Ir判断路端电压的变化；⑤由欧姆定律及串、并联电路的规律判断电路各部分的电压及电流的变化.针对训练1 如图所示，闭合开关，当滑动变阻器的滑片P向上端移动时，电表示数的变化情况是（C）A.V1示数减小，V2示数增大，A示数增大B.V1示数增大，V2示数减小，A示数增大C.V1示数增大，V2示数增大，A示数减小D.V1示数减小，V2示数减小，A示数减小解析电压表V1测量的是路端电压，电压表V2测量的是R2和R3并联电路两端的电压，电流表A测量的是通过电阻R3的电流.滑片P向上端移动，R3接入电路的电阻增大，外电阻R外增大，干路电流I 减小，路端电压U外增大，根据闭合电路欧姆定律可知.V1示数增大；由于I减小，电阻R1两端的电压UR1减小，故U并＝U外－UR1增大，所以V2示数增大；由于U并增大，R2所在支路的电流I2增大，通过R3的电流I3＝I－I2减小，所以A示数减小，故正确选项为C. 四．闭合电路动态问题的分析方法(2)结论法——“串反并同”“并同”：是指某一电阻增大时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大；某一电阻减小时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将减小.“串反”：是指某一电阻增大时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小；某一电阻减小时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将增大.例2 如图所示电路中，开关S闭合，当滑动变阻器的滑片P从a端向b端滑动时，以下判断正确的是（D）A.电压表示数变大，通过灯L1的电流变大，灯L2变亮B.电压表示数变小，通过灯L1的电流变小，灯L2变暗C.电压表示数变大，通过灯L2的电流变小，灯L1变亮D.电压表示数变小，通过灯L2的电流变大，灯L1变暗解析当滑动变阻器的滑片P向上滑动时，变阻器接入电路的电阻减小，外电路总电阻减小，由I＝ER外＋r知，总电流增大，通过L2的电流增大，L2变亮；由U并＝E－I(R L2＋r)知，变阻器与L1并联部分电压减小，示数变小，L1变暗，D正确.针对训练2 (多选)如图所示，电源电动势为E，内阻为r，不计电压表和电流表内阻对电路的影响，当开关闭合后，两小灯泡均能发光.在将滑动变阻器的滑片逐渐向右滑动的过程中，下列说法正确的是(BCD)A.小灯泡L1、L2均变暗B.小灯泡L1变亮，小灯泡L2变暗C.电流表A的读数变小，电压表V的读数变大D.电压表V的读数变化量与电流表A的读数变化量之比不变解析将滑动变阻器的滑片逐渐向右滑动的过程中，变阻器接入电路的电阻增大，与灯L1并联的电路的电阻增大，外电路总电阻增大，干路电流减小，电流表读数变小，L2变暗，电源的内电压减小，根据闭合电路欧姆定律知路端电压增大，电压表V的读数变大，而灯L2两端电压减小，所以灯L1两端的电压增大，灯L1变亮，故B、C 正确，A错误；电压表的读数变化量(外电压的变化量)与电流表的读数变化量的比值为电源的内阻，电源的内阻不变，故D正确.四课堂小结闭合电路动态问题的分析方法(1)程序法：局部→整体→局部。
闭合电路欧姆定律一、教学目标：1. 让学生理解闭合电路欧姆定律的概念。
2. 让学生掌握闭合电路欧姆定律的计算方法。
3. 培养学生运用闭合电路欧姆定律解决实际问题的能力。
二、教学内容：1. 闭合电路欧姆定律的定义。
2. 闭合电路欧姆定律的计算公式。
3. 闭合电路欧姆定律的应用。
三、教学重点与难点：1. 教学重点：闭合电路欧姆定律的概念和计算方法。
2. 教学难点：闭合电路欧姆定律在实际问题中的应用。
四、教学方法：1. 采用讲授法讲解闭合电路欧姆定律的概念和计算公式。
2. 采用案例分析法讲解闭合电路欧姆定律在实际问题中的应用。
3. 采用小组讨论法让学生分组讨论并解决问题。
五、教学过程：1. 引入新课：通过一个简单的电路例子，引导学生思考闭合电路中电流、电压和电阻之间的关系。
2. 讲解闭合电路欧姆定律的概念和计算公式：讲解电流、电压和电阻的定义，引导学生理解闭合电路欧姆定律的含义，并给出计算公式。
3. 案例分析：给出一个实际电路问题，让学生运用闭合电路欧姆定律进行计算和分析。
4. 小组讨论：让学生分组讨论并解决问题，引导学生运用所学知识解决实际问题。
6. 布置作业：让学生运用闭合电路欧姆定律解决实际问题，巩固所学知识。
六、教学评估：1. 课堂提问：通过提问方式检查学生对闭合电路欧姆定律概念的理解程度。
2. 案例分析：评估学生在案例分析中的表现，检查学生能否运用闭合电路欧姆定律进行问题解决。
3. 小组讨论：观察学生在小组讨论中的参与程度和问题解决能力。
七、教学资源：1. 闭合电路欧姆定律教学PPT。
2. 实际电路案例及相关数据。
3. 计算器、电路图等辅助教学工具。
八、教学进度安排：1. 第1周：讲解闭合电路欧姆定律的概念和计算公式。
2. 第2周：案例分析，让学生运用闭合电路欧姆定律解决问题。
3. 第3周：小组讨论，培养学生合作解决问题能力。
九、教学反馈：1. 学生反馈：收集学生对教学内容的意见和建议，以便对教学进行调整。
专题-闭合电路欧姆定律(电路的动态分析问题)专题：闭合欧姆定律（电路的动态分析问题）知识回顾： 直流电路的有关规律(1)欧姆定律I ＝UR(2)闭合电路欧姆定律E I R rE U IrE U U =+=+=+外内(3)电阻定律R ＝ρl S(4)电功率：P ＝UI P ＝I 2R ＝U 2R(5)焦耳定律：Q ＝I 2Rt(6)串并联电路规律：11222112U RU R I RI R ==串联分压：并联分流：1．闭合电路动态变化的原因(1)当外电路的任何一个电阻增大(或减小)时，电路的总电阻一定增大(或减小)． (2)若电键的通断使串联的用电器增多，总电阻增大；若电键的通断使并联的支路增多，总电阻减小．(3)两个电阻并联，总电阻1212R R R R R =+．如果12R R C +=（恒量），则当12=R R 时，并联电阻最大；两电阻差值越大，总电阻越小． 2．闭合电路动态分析的方法基本思路是“局部→整体→局部” 流程图：3.电路动态分析的一般步骤(1)明确局部电路变化时所引起的局部电路电阻的变化． (2)根据局部电路电阻的变化，确定电路的外电阻R 外总如何变化．(3)根据闭合电路欧姆定律I总＝ER外总＋r，确定电路的总电流如何变化．(4)由U内＝I总r确定电源的内电压如何变化．(5)由U＝E－U内确定路端电压如何变化．(6)确定支路两端的电压及通过各支路的电流如何变化．经典例题：1．如图所示的电路，L是小灯泡，C是极板水平放置的平行板电容器．有一带电油滴悬浮在两极板间静止不动．若滑动变阻器的滑片向下滑动，则（）A．L变暗 B．L变亮C．油滴向上运动 D．油滴不动2．在如图所示的电路中，E 为电源电动势，r 为电源内阻，R1和 R3均为定值电阻，R2为滑动变阻器．当 R2的滑动触点在 a 端时合上开关 S，此时三个电表 A1、A2和 V 的示数分别为 I1、I2和 U．现将 R2的滑动触点向 b 端移动，则三个电表示数的变化情况是（）A．I1增大，I2不变，U 增大B．I1增大，I2减小，U 增大C．I1减小，I2增大，U 减小D．I1减小，I2不变，U 减小3．图中A为理想电流表，V1和V2为理想电压表，R1为定值电阻，R2为可变电阻，电池E内阻不计，则（）A．R2电阻减小时，V2示数增大B．R2改变时，V2示数与 A示数之比不变。
C．R2改变一定量时，V2示数的变化量与A示数的变化量之比的绝对值等于R1D．R2改变一定量时，V1示数的变化量与 A示数的变化量之比也随之改变4．如图所示电路中，电源的电动势为E，内阻为r，各电阻阻值如图所示，当滑动变阻器的滑动触头P从a端滑到b端的过程中，下列说法正确的是（）A．电压表的读数U先增大，后减小B．电流表的读数I先增大，后减小C．电压表读数U与电流表读数I的比值不变D．电压表读数的变化量△U与电流表读数的变化量△I的比值不变5．在如图所示的电路中，电池的电动势E=5V，内电阻r=10Ω，固定电阻R=90Ω，R是可变电阻，在R0由零增加到400Ω的过程中，求：（1）当R0都等于多少时，电源的的输出功率最大，最大输出功率为多少？（2）可变电阻R0上消耗功率最大的条件和最大热功率；（3）R0调到多少时R上消耗的功率最大，最大功率是多少？（4）电池的电阻r和固定电阻R上消耗的最小热功率之和；6．如图所示的电路中，所有电表均为理想电表，R 1为定值电阻，R 2为可变电阻，电源内阻为r ，滑片向右移动，路端电压为U ，则UI ∆∆_________，1U I ∆∆_________， 2U I∆∆_________。
