专题 闭合电路欧姆定律(电路的动态分析问题)

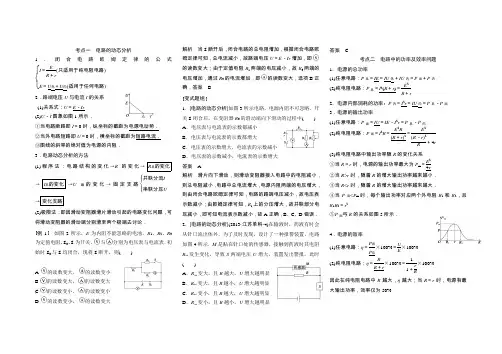

考点一 电路的动态分析1．闭合电路欧姆定律的公式⎩⎪⎨⎪⎧I ＝E R ＋r (只适用于纯电阻电路)E ＝U 外＋U 内(适用于任何电路)2．路端电压U 与电流I 的关系 (1)关系式：U ＝E －Ir . (2)U －I 图象如图1所示．①当电路断路即I ＝0时，纵坐标的截距为电源电动势． ②当外电路短路即U ＝0时，横坐标的截距为短路电流． ③图线的斜率的绝对值为电源的内阻． 3．电路动态分析的方法(1)程序法：电路结构的变化→R 的变化→R 总的变化→I 总的变化→U 端的变化→固定支路⎩⎪⎨⎪⎧并联分流I串联分压U →变化支路.(2)极限法：即因滑动变阻器滑片滑动引起的电路变化问题，可将滑动变阻器的滑动端分别滑至两个极端去讨论．例1 如图2所示，E 为内阻不能忽略的电池，R 1、R 2、R 3为定值电阻，S 0、S 为开关，与分别为电压表与电流表．初始时S 0与S 均闭合，现将S 断开，则( )A.的读数变大，的读数变小B.的读数变大，的读数变大C.的读数变小，的读数变小D.的读数变小，的读数变大解析 当S 断开后，闭合电路的总电阻增加，根据闭合电路欧姆定律可知，总电流减小，故路端电压U ＝E －Ir 增加，即的读数变大；由于定值电阻R 1两端的电压减小，故R 3两端的电压增加，通过R 3的电流增加，即的读数变大，选项B 正确．答案 B 变式题组1．[电路的动态分析]如图3所示电路，电源内阻不可忽略．开关S 闭合后，在变阻器R 0的滑动端向下滑动的过程中( ) A ．电压表与电流表的示数都减小 B ．电压表与电流表的示数都增大 C ．电压表的示数增大，电流表的示数减小 D ．电压表的示数减小，电流表的示数增大 答案 A解析 滑片向下滑动，则滑动变阻器接入电路中的电阻减小，则总电阻减小，电路中总电流增大，电源内阻两端的电压增大，则由闭合电路欧姆定律可知，电路的路端电压减小，故电压表示数减小；由欧姆定律可知，R 1上的分压增大，故并联部分电压减小，即可知电流表示数减小，故A 正确，B 、C 、D 错误． 2．[电路的动态分析](2013·江苏单科·4)在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图4所示．M 是贴在针口处的传感器，接触到药液时其电阻R M 发生变化，导致S 两端电压U 增大，装置发出警报，此时( )A ．R M 变大，且R 越大，U 增大越明显B ．R M 变大，且R 越小，U 增大越明显C ．R M 变小，且R 越大，U 增大越明显D ．R M 变小，且R 越小，U 增大越明显 答案 C考点二 电路中的功率及效率问题1．电源的总功率(1)任意电路：P 总＝IE ＝IU 外＋IU 内＝P 出＋P 内．(2)纯电阻电路：P 总＝I 2(R ＋r )＝E 2R ＋r .2．电源内部消耗的功率：P 内＝I 2r ＝IU 内＝P 总－P 出． 3．电源的输出功率(1)任意电路：P 出＝IU ＝IE －I 2r ＝P 总－P 内．(2)纯电阻电路：P 出＝I 2R ＝E 2R (R ＋r )2＝E 2(R －r )2R ＋4r .(3)纯电阻电路中输出功率随R 的变化关系 ①当R ＝r 时，电源的输出功率最大为P m ＝E 24r .②当R >r 时，随着R 的增大输出功率越来越小． ③当R <r 时，随着R 的增大输出功率越来越大．④当P 出<P m 时，每个输出功率对应两个外电阻R 1和R 2，且R 1R 2＝r 2.⑤P 出与R 的关系如图5所示．4．电源的效率(1)任意电路：η＝P 出P 总×100%＝UE ×100%.(2)纯电阻电路：η＝R R ＋r×100%＝11＋r R×100%因此在纯电阻电路中R 越大，η越大；当R ＝r 时，电源有最大输出功率，效率仅为50%.。

一.电路动态分析1．电路的动态分析问题：是指由于断开或闭合开关、滑动变阻器滑片的滑动等造成电路结构发生了变化，某处电路变化又引起其他电路的一系列变化；对它们的分析要熟练掌握闭合电路欧姆定律，部分电路欧姆定律，串、并联电路中电压和电流的关系．2．电路动态分析的思路基本思想是“部分―→整体―→部分”．思维流程如下：1、在如图所示的电路中，当滑动变阻器R3的滑动触头P向下滑动时( >．A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变小，电流表示数变小2、如图所示，电源的电动势和内阻分别为E、r，在滑动变阻器的滑片P由a向b移动的过程中，下列各物理量变化情况为( >．b5E2RGbCAPA．电流表的读数一直减小B．R0的功率先减小后增大C．电源输出功率先增大后减小D．电压表的读数先增大后减小3、如图所示，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，与分别为电压表和电流表．初始时S0与S均闭合，现将S断开，则( >．p1EanqFDPw的读数变小A.的读数变大，的读数变大的读数变大，B.的读数变小C.的读数变小，的读数变大D.的读数变小，4、如图所示电路中，电源内阻不能忽略，两个电压表均为理想电表．当滑动变阻器R2的滑动触头P滑动时，关于两个电压表V1与V2的示数，下列判断正确的是( >．DXDiTa9E3dA．P向a滑动V1示数增大、V2的示数减小B．P向b滑动V1示数增大、V2的示数减小C．P向a滑动，V1示数改变量的绝对值小于V2示数改变时的绝对值D．P向b滑动，V1示数改变量的绝对值大于V2示数改变量的绝对值二.含电容器电路的分析与计算1．电路的简化：不分析电容器的充、放电过程时，把电容器处的电路视为断路，简化电路时可以去掉，求电荷量时再在相应位置补上．RTCrpUDGiT2．电路稳定时电容器的处理方法：电路稳定后，与电容器串联的电路中没有电流，同支路的电阻相当于导线，即电阻不起降低电压的作用，但电容器两端可能出现电势差．5PCzVD7HxA3．电压变化带来的电容器带电荷量的变化：电路中电流、电压的变化可能会引起电容器的充、放电．若电容器两端电压升高，电容器将充电；若电压降低，电容器将通过与它连接的电路放电，可由ΔQ＝C·ΔU计算电容器上电荷量的变化．jLBHrnAILg 1.如图所示的电路中，电源电动势E＝3 V，内电阻r＝1Ω，定值电阻R1＝3 Ω，R2＝2 Ω，电容器的电容C＝100 μF，则下列说法正确的是( >．xHAQX74J0XA．闭合开关S，电路稳定后电容器两端的电压为1.5 VB．闭合开关S，电路稳定后电容器所带电荷量为3.0×10－4 C C．闭合开关S，电路稳定后电容器极板a所带电荷量为1.5×10－4 CD．先闭合开关S，电路稳定后断开开关S，通过电阻R1的电荷量为3.0×10－4 C2.在如图所示的电路中，R1、R2、R3均为可变电阻．当开关S闭合后，两平行金属板M、N中有一带电油滴正好处于静止状态．为使带电油滴向上加速运动，可采取的措施是( >．LDAYtRyKfEA．增大R1的阻值 B．减小R2的阻值C．减小R3的阻值 D．增大M、N间距三.闭合电路的U-I图象1）右图中a为闭合电路的U-I图象b为部分电路(外电阻>的U-I图象2）两者的交点坐标表示该电阻接入电路时的路端电压与电流.3）a的斜率的绝对值表示电源内阻的大小、b的斜率的绝对值表示接入电路中外电阻的的大小4）图中虚线矩形的面积表示接入该电阻时的输出功率。

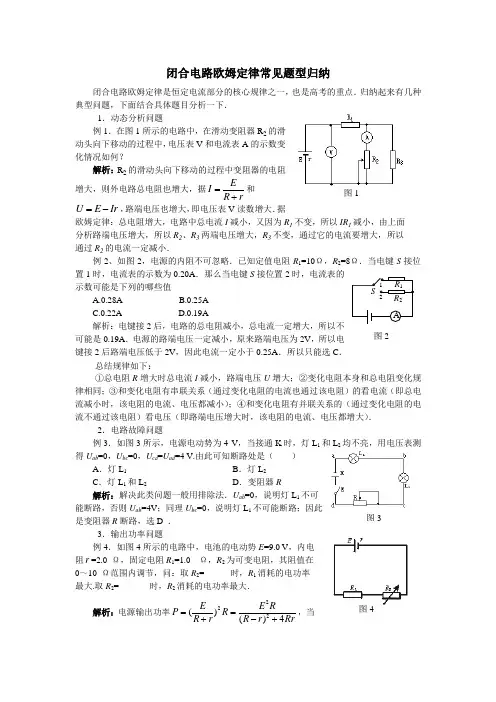

闭合电路欧姆定律常见题型归纳闭合电路欧姆定律是恒定电流部分的核心规律之一，也是高考的重点．归纳起来有几种典型问题，下面结合具体题目分析一下．1．动态分析问题例1．在图1所示的电路中，在滑动变阻器R2的滑动头向下移动的过程中，电压表V和电流表A的示数变化情况如何？解析：R2的滑动头向下移动的过程中变阻器的电阻增大，则外电路总电阻也增大，据EIR r=+和U E Ir=-，路端电压也增大，即电压表V读数增大．据欧姆定律：总电阻增大，电路中总电流I减小，又因为R1不变，所以IR1减小，由上面分析路端电压增大，所以R2、R3两端电压增大，R3不变，通过它的电流要增大，所以通过R2的电流一定减小．例2、如图2，电源的内阻不可忽略．已知定值电阻R1=10Ω，R2=8Ω．当电键S接位置1时，电流表的示数为0.20A．那么当电键S接位置2时，电流表的示数可能是下列的哪些值A.0.28AB.0.25AC.0.22AD.0.19A解析：电键接2后，电路的总电阻减小，总电流一定增大，所以不可能是0.19A．电源的路端电压一定减小，原来路端电压为2V，所以电键接2后路端电压低于2V，因此电流一定小于0.25A．所以只能选C．总结规律如下：①总电阻R增大时总电流I减小，路端电压U增大；②变化电阻本身和总电阻变化规律相同；③和变化电阻有串联关系（通过变化电阻的电流也通过该电阻）的看电流（即总电流减小时，该电阻的电流、电压都减小）；④和变化电阻有并联关系的（通过变化电阻的电流不通过该电阻）看电压（即路端电压增大时，该电阻的电流、电压都增大）．2．电路故障问题例3．如图3所示，电源电动势为4 V，当接通K时，灯L1和L2均不亮，用电压表测得U ab=0，U bc=0，U cd=U ad=4 V.由此可知断路处是（）A．灯L1B．灯L2C．灯L1和L2D．变阻器R解析：解决此类问题一般用排除法．U ab=0，说明灯L1不可能断路，否则U ab=4V；同理U bc=0，说明灯L1不可能断路；因此是变阻器R断路，选D ．3．输出功率问题例4．如图4所示的电路中，电池的电动势E=9.0 V，内电阻r=2.0 Ω，固定电阻R1=1.0 Ω，R2为可变电阻，其阻值在0～10 Ω范围内调节，问：取R2=______时，R1消耗的电功率最大.取R2=_______时，R2消耗的电功率最大．解析：电源输出功率222()()4E E RP RR r R r Rr==+-+，当图1图2图3图4R =r 时，输出功率最大．电源输出功率随外电阻变化的图线如图5所示．在本题中，因R 1是定值电阻，据2P I R =，电流12E I r R R =++最大时，即R 2=0时，R 1消耗的电功率最大．欲使R 2消耗的电功率最大，可将1R r +看作电源的等效内阻，应用上面的结论，当21R R r =+时，R 2消耗的电功率最大．所以答案分别是0和3.0Ω.4．闭合电路的图象问题例5．如图6所示，直线A 为电源的U —I 图线，直线B 为电阻R 的U —I 图线，用该电源和电阻组成闭合电路时，电源的输出功率和电路的总功率分别是A ．4 W 、8 WB ．2 W 、4 WC ．4 W 、6 WD ．2 W 、3 W解析：由图象可知电源的电动势为3V ，内阻30.56U r I ∆===Ω∆，由斜率关系知外电阻阻值为1Ω，故 320.51E I A A R r ===++，22214P I R W W ==⨯=出，326P EI W W ==⨯=总，故选C.例6．如图7所示，直线OAC 为某一直流电源的总功率P 总随电流I 变化的图线.抛物线OBC 为同一直流电源内部热功率P r 随电流I 变化的图线.若A 、B 的横坐标为1 A ，那么AB线段表示的功率等于A ．1 WB ．3 WC ．2 WD ．2.5 W解析：C 点的物理意义是电源的总功率与电源内阻热功率相等，即：9EI =且29I r =可知，3,1E V r ==Ω，当1I A =时， AB 线段表示的功率等于电源的输出功率， 即2231112P EI I r W W =-=⨯-⨯=．故选C ．R P 图5 图6图7。

闭合电路欧姆定律、电路动态分析、含容电路和故障分析特训专题特训内容专题1闭合电路欧姆定律(1T-4T)专题2电路动态分析(5T-8T)专题3含容电路(9T-12T)专题4故障分析(13T-16T)【典例专练】一、闭合电路欧姆定律1在如图所示的U-I图像中，直线Ⅰ为某一电源的路端电压与电流的关系图像，直线Ⅱ为某一电阻R的伏安特性曲线。

用该电源与电阻R组成闭合电路。

由图像判断错误的是()A.电源的电动势为3V，内阻为0.5ΩB.电阻R的阻值为1ΩC.电源的效率为40%D.电源的输出功率为4W【答案】C【详解】A．根据闭合电路欧姆定律U=E-rI结合图线Ⅰ可得电源电动势为E=3V电源内阻为r =k =0-36-0Ω=0.5Ω故A正确；B．直线Ⅱ为某一电阻R的伏安特性曲线，则电阻R的阻值为R=ΔUΔI =22Ω=1Ω故B正确；C．两个图像的交点表示电阻R与电源串联成通路，所以路端电压为U=2V电源的效率为η=UIEI ×100%=UE×100%=23×100%≈67%故C错误；D．两个图像的交点表示电阻R与电源串联成通路，所以路端电压为U=2V干路电流为I=2A电源的输出功率为P=UI=4W故D正确。

本题选不正确的，故选C。

2如图所示，E为电源电动势，r为电源内阻，R1为定值电阻(R1>r)，R2为可变电阻，以下说法中正确的是()A.当R 1=R 2+r 时，R 1上获得最大功率B.当R 2+R 1=r 时，R 2上获得最大功率C.当R 2=0时，电源的效率最低D.当R 2=R 1+r 时，电源的输出功率最大【答案】C【详解】A ．要使定值电阻R 1上获得最大功率，需要使R 1上的电流最大，故只有R 2为0才可以实现，A 错误；B ．电源的输出功率为P =I 2R =E 2R (R +r )2=E 2R (R -r )2+4Rr当R =r 时，外电阻有最大功率，最大功率为P m =E 24r即当R 2=R 1+r 时，R 1+r 可以看成电源的内阻，则R 2上获得最大功率，B 错误；C ．电源的效率η=IU IE =R 1+R 2R 1+R 2+r ×10000=11+r R 1+R2×100%则R 2越小，电源的效率越低，当R 2=0时，电源的效率最低，C 正确；D ．因当电源内阻与外电路相等时，电源输出功率最大，因为R 1>r ，则当R 2=0时，外电路电阻与电源内阻最接近，此时电源的输出功率最大，D 错误。

闭合电路的欧姆定律的应用一、电路的动态分析问题闭合电路中只要有一只电阻的阻值发生变化，就会影响整个电路，使总电路和每一部分的电流、电压都发生变化。

讨论依据是：闭合电路欧姆定律、部分电路欧姆定律、串联电路的电压关系思路:动态电路的分析方法程序法：基本思路是“局部→整体→局部”，即从阻值部分的变化入手，由串、并联规律判断总电阻的变化情况，再由闭合电路欧姆定律判断总电流和路端电压的变化情况，最后由部分电路欧姆定律判断各部分电路中物理量的变化情况。

分析步骤详解如下：(1)明确局部电路变化时所引起的局部电路电阻的变化。

(2)根据局部电阻的变化，确定电路的外电阻R外总如何变化。

(3)根据闭合电路欧姆定律I总=E/(R外总+r)，确定电路的总电流如何变化。

(4)由U内=I总r，确定电源的内电压如何变化。

(5)由U外=E-U内，确定电源的外电压如何变化。

(6)由部分电路欧姆定律确定干路上某定值电阻两端的电压如何变化。

(7)确定支路两端的电压如何变化以及通过各支路的电流如何变化。

由以上步骤可以看出，基本思路是“局部→整体→局部”，同时要灵活地选用公式，每一步推导都要有确切的依据。

例1、如图所示电路,当滑动变阻器的滑片P向上移动时,判断电路中的电压表、电流表的示数如何变化?练习 1. 如图所示的电路中，当滑动变阻器的滑动触头向上滑动时，下面说法正确的是（）A. 电压表和电流表的读数都减小；B. 电压表和电流表的读数都增加；C. 电压表读数减小，电流表的读数增加D. 电压表读数增加，电流表的读数减小2、如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P从最高端向下滑动时（）A．电压表V读数先变大后变小，电流表A读数变大B．电压表V读数先变小后变大，电流表A读数变小C．电压表V读数先变大后变小，电流表A读数先变小后变大D．电压表V读数先变小后变大，电流表A读数先变大后变小3、如图所示电路中，当滑动变阻器的滑片P向左移动时，各表（各电表内阻对电路的影响均不考虑）的示数如何变化？为什么？4、 在如图电路中，闭合电键S ，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I 、U 1、U 2和U 3表示，电表示数变化量的大小分别用ΔI 、ΔU 1、ΔU 2和ΔU 3表示．下列比值正确的是 （ ）A 、U 1/I 不变，ΔU 1/ΔI 不变．B 、U 2/I 变大，ΔU 2/ΔI 变大．C 、U 2/I 变大，ΔU 2/ΔI 不变．D 、U 3/I 变大，ΔU 3/ΔI 不变．5、如图所示，电源电动势为E ，内电阻为r ．当滑动变阻器的触片P 从右端滑到左端时，发现电压表V 1、V 2示数变化的绝对值分别为ΔU 1和ΔU 2，下列说法中正确的是（ ）A ．小灯泡L 1、L 3变暗，L 2变亮B ．小灯泡L 3变暗，L 1、L 2变亮C ．ΔU 1<ΔU 2D ．ΔU 1>ΔU 2二、电源的外部特性曲线 ——路端电压U 随电流I 变化的图像．(1)图像的函数表达式 (2)图像的物理意义 ：①在纵轴上的截距表示电源的电动势E 。

模块四电学专题04 欧姆定律之动态电路分析*知识与方法一、由滑动变阻器引起的电路中物理量的变化1.串联电路：解题方法：对于串联电路，一般的分析顺序为：滑动变阻器电阻R p的变化→电路总电阻R总的变化（R总=R+R P）→ 电路电流I的变化（U不变，I总RU=）→定值电阻R两端电压U1的变化（U1=IR）→滑动变阻器两端电压U2的变化（U2 =U−U1）快速巧解方法：根据串联电路分压规律，R p增大时，U2增大。

2.并联电路：解题方法：①电源两端电压U不变⇒通过R的电流I1不变（I1RU=）；②P的移动方向⇒滑动变阻器阻值的变化⇒滑动变阻器所在支路电流I2的变化（U不变，I2PRU=）①②⇒干路电流I的变化（I = I1+I2）二、由开关引起的电路中物理量的变化R PAV2V1SR解题方法：① 画等效电路图：分析闭合不同开关时，分别有谁连入电路；② 分析电表：电压表、电流表分别测谁；③ 根据欧姆定律、串并联电路规律和电源电压不变的条件，判断电表示数的变化。

三、由敏感电阻（光敏电阻、热敏电阻、气敏电阻、压敏电阻等）、与浮力杠杆等(加油、称体重等) 结合的应用型动态电路分析分析思路基本与“由滑动变阻器引起的电路中物理量的变化”相同四、利用变化量求定值电阻 1.U 1 = IR ，U ′1 = I ′R ，U ′1—U 1=（I —I ′）R ，ΔU 1=ΔIR2.∵U 不变，∴ΔU 1=ΔU 2∴ΔU 2=ΔIR*针对训练一、单选题1．（2023秋·山东泰安·九年级统考期末）热敏电阻的阻值是随环境温度的增大而减小的．要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路符合要求的是（ ）A ．B ．C ．D ．【答案】D 【解析】A ．由电路图可知，热敏电阻与R 0并联，电流表测并联电路干路电流．当温度升高时，热敏电阻R P AV 2 V 1 SR阻值变小，干路电流变大，故A不符合题意．B．热敏电阻与R0并联，电流表测热敏电阻的电流，当温度升高时，热敏电阻阻值变小，由IUR=可知，通过热敏电阻的电流变大，电流表示数变大，故B不符合题意．C．已知热敏电阻与R0串联，电压表测R0两端的电压，当温度升高时，热敏电阻阻值变小，根据串联电路分压原理，电压表示数变大，故C不符合题意．D．已知热敏电阻与R0串联，电压表测热敏电阻两端的电压，当温度升高时，热敏电阻阻值变小，根据串联电路分压原理，电压表示数变小，故D符合题意为答案．2．（2023秋·河北保定·九年级统考期末）如图所示是一种温度测试仪的电路，R1为定值电阻，R2为热敏电阻（阻值随温度升高而减小）。

专题欧姆定律的动态电路分析一、动态电路的定性分析1.对于任何一种电路，在分析动态变化情况时，可总结为“一个不变，两个关键，一个整体”。

（1）一个不变：电路中总电压不变。

（2）两个关键：一是串联电路中，串联的电阻越多，总电阻越大，并联电路中，并联的支路越多，则总电阻越小。

二是对于由两部分电阻串联或并联而成的电路，若其中一部分是定值电阻，而另一部分为可变电阻，则总电阻大小的变化情况与可变电阻大小变化情况一致。

（3）一个整体：分析电路时必须考虑整个电路中各物理量的变化情况，然后由整体到部分，由定值到变值的顺序进行分析。

2.解题顺序：电源电压不变→局部电阻如何变化→总电阻如何变化→总电流如何变化→电阻不变部分的电流、电压如何变化→电阻变化部分的电流、电压如何变化→各电表示数如何变化。

二、动态电路的定量计算思路关键是分别抓住电路变化前后所处状态，分析电路中的变化量和不变量，运用有关电学规律和电路特点建立状态方程，联立求解。

总之，只要掌握正确的解题思路和方法，常见电路的计算问题都能迎刃而解。

解题思路如下结构图：明确变化前后电路连接情况1.连接方式2.电流表、电压表测量对象分析电路中的变量和不变量1.用电器：电流、电压、电阻2.全电路：电流、电压、电阻运用有关电学规律和电路特点建立状态方程【例1】如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（）A.电流表A1变小，A2变小，电压表V不变B.电流表A1变小，A2不变，电压表V不变C.电流表A1变小，A2变小，电压表V变大D.电流表A1不变，A2变大，电压表V变小【例2】“道路千万条，安全第一条；行车不规范，亲人两行泪。

”酒后不开车是每个司机必须遵守的交通法规。

甲图是酒精测试仪工作电路原理图，电源电压U=6V；R1为气敏电阻，它的阻值随气体中酒精含量的变化而变化，如乙图所示。

气体中酒精含量大于0且小于80mg/100mL 为酒驾，达到或者超过80mg/100mL为醉驾。

闭合电路的动态分析问题【例1】如图所示，当滑动变阻器的滑动片P 向上端移动时，回答下列问题： 问１：三只理想电流表的示数如何变化？问２：三只理想电流表的示数变化量ΔI 、ΔI ２、ΔI ３有何关系？ΔI = ΔI ２ + ΔI ３问题３：和 示数变化量的绝对值有何关系？|ΔI ２| |ΔI ３|问题４：和示数变化量的绝对值有何关系？|ΔI||ΔI ２|问题５：三只理想电压表的示数如何变化？问题６：三只理想电流表的示数变化量ΔＵ、ΔＵ１、ΔＵ２有何关系？ΔＵ ΔＵ１ ΔＵ２和示数变化量的绝对值有何关系？ |ΔＵ１| |ΔＵ２|问题７：和示数变化量的绝对值有何关系？ |ΔＵ||ΔＵ２|问题８：1、如图所示的电路中，电源的电动势E 和内阻r 恒定不变，滑片P 在变阻器正中位置时，电灯L 正常发光，现将滑片P 移到最右端，则A ．电压表的示数变大B ．电流表的示数变大C ．电灯L 消耗的功率变小D ．电阻R 1消耗的功率变小2、在如图所示的电路中，电源的电动势恒定，C 为电容器。

下列哪些方法可以使灯泡变暗A ．增大R 1B ．减小R 1C ．增大R 2D ．减小R 23、如图所示，由于某一电阻断路，致使电压表和电流表的示数均比该电阻未断时要大，则这个断路的电阻可能是A. B. C. D.4、图中A 为理想电流表，V 1和V 2为理想电压表，R 1为定值电阻，R 2为可变电阻，电池E 内阻不计，则 A ．R2不变时，V 2读数与A 读数之比等于R1B ．R 2不变时， V 1读数与A 读数之比等于R1C ．R 2改变一定量时，V 2读数的变化量与A 读数的变化量之比的绝对值等于R 1D ．R 2改变一定量时，V 1读数的变化量与A 读数的变化量之比的绝对值等于R 15、如图所示电路中A1、A2、v1、V2为理想电表,当R 1的滑动触头向右移动时 A. A1的读数改变量大于A2读数改变量 B. A1的读数在增大 v1的读数在增大 C. v1读数变化量小于V2读数的变化量 D. v1读数变化量大于V2读数的变化量6、如图所示电路中，电源内阻不计，电压保持不变，当滑动变阻器的滑片P 向右移动时，电流表A 1和A 2的变化量分别为和，则A.B.C.D.条件不足，无法判断7如图所示，电源电动势为E ，内电阻为r ．当滑动变阻器的触片P 从右端滑到左端时，发现电压表V 1、V 2示数变化的绝对值分别为ΔU 1和ΔU 2，下列说法中正确的是A.小灯泡L 1、L 3变暗，L 2变亮B.小灯泡L 3变暗，L 1、L 2变亮C.ΔU 1<ΔU 2D.ΔU 1>ΔU 28如图所示,电源由n个电动势均为1.5 V,且内阻相同的电池串联组成,合上开关S,滑动变阻器的滑动触头C从A端滑至B端的过程中,电路中的一些物理量的变化如图15甲、乙、丙所示,电表、导线对电路的影响不计.求:(1)组成电源的串联电池的个数.(2)滑动变阻器总阻值.(3)将甲、乙、丙三个图上的a、b、c各点的坐标补齐.(甲图为输出功率与路端电压关系曲线;乙图为路端电压与总电流关系曲线;丙图为电源效率与外电路电阻关系曲线)。

高中物理关于闭合电路欧姆定律的动态电路分析习题知识点总结一、部分电路欧姆定律电功和电功率(一 ) 部分电路欧姆定律1．电流(1) 电流的形成：电荷的定向移动就形成电流。

形成电流的条件是：①要有能自由移动的电荷；②导体两端存在电压。

(2) 电流强度：通过导体横截面的电量q 跟通过这些电量所用时间t 的比值，叫电流强度。

①电流强度的定义式为：l=q/t②电流强度的微观表达式为：I=nqSvn 为导体单位体积内的自由电荷数，q 是自由电荷电量，v 是自由电荷定向移动的速率，S是导体的横截面积。

(3)电流的方向：物理学中规定正电荷的定向移动方向为电流的方向，与负电荷定向移动方向相反。

在外电路中电流由高电势端流向低电势端，在电源内部由电源的负极流向正极。

2．电阻定律(1) 电阻：导体对电流的阻碍作用就叫电阻，数值上：R=U/I。

(2) 电阻定律：公式：R=ρL/S，式中的ρ为材料的电阻率，由导体的材料和温度决定。

纯金属的电阻率随温度的升高而增大，某些半导体材料的电阻率随温度的升高而减小，某些合金的电阻率几乎不随温度的变化而变化。

(3) 半导体：导电性能介于导体和绝缘体之间，如锗、硅、砷化镓等。

半导体的特性：光敏特性、热敏特性和掺杂特性，可以分别用于制光敏电阻、热敏电阻及晶体管等。

(4) 超导体：有些物体在温度降低到绝对零度附近时。

电阻会突然减小到无法测量的程度，这种现象叫超导；发生超导现象的物体叫超导体，材料由正常状态转变为超导状态的温度叫做转变温度T c。

3．部分电路欧姆定律内容：导体中的电流跟它两端的电压成正比，跟它的电阻成反比。

公式：I=U/R适用范围：金属、电解液导电，但不适用于气体导电。

欧姆定律只适用于纯电阻电路，而不适用于非纯电阻电路。

伏安特性：描述导体的电压随电流怎样变化。

若U-I图线为过原点的直线，这样的元件叫线性元件；若u-i图线为曲线叫非线性元件。

(二)电功和电功率1．电功(1) 实质：电流做功实际上就是电场力对电荷做功，电流做功的过程就是电荷的电势能转化为其他形式能的过程。

闭合电路欧姆定律的应用-动态电路的分析教案教学目标1、熟练地掌握闭合电路欧姆定律的内容及其应用。

[2、掌握路端电压与电动势的区别，并感受路端电压受负载的影响。

3、能够应用闭合电路欧姆定律对电路进行动态分析。

教学重难点1.闭合电路欧姆定律以及内电压、外电压、电动势之间的关系。

2.掌握应用闭合电路欧姆定律对电路进行动态分析的一般步骤。

教学过程闭合电路欧姆定律的应用--动态电路的分析【知识回顾】1.闭合电路欧姆定律(1)内容：闭合电路中的电流跟电源的电动势成正比，跟内、外电阻之和成反比；(2)公式：I＝E/R+r(只适用于纯电阻电路)；2.外电压与负载的关系：U = IR =[E/(R+r）]R一、问题导入图中小灯泡的规格都相同，两个电路中的电池也相同。

多个并联的小灯泡的亮度明显比单独一个小灯泡暗。

如何解释这一现象呢?二、典例精析问题1：如图所示，先闭合开关S，当变阻器R的滑片向左移动时，分析灯泡L1 的电流、电压、功率以及电压表示数U的变化情况。

(电压表为理想电表)问题2：闭合开关S稳定后，再闭合开关S1，分析灯泡L1 的电流、电压、功率以及电压表示数U的变化情况。

(电压表为理想电表)规律小结：1．解决电路动态变化的基本思路：“先总后分”——先判断总电阻和总电流如何变化。

“先干后支”——先分析干路部分，再分析支路部分。

“先定后变”——先分析定值电阻所在支路，再分析阻值变化的支路。

三、习题巩固【练1】闭合开关S和S1稳定后，将变阻器R的滑片向右移动时，分析灯泡L2的电流、电压、功率变化情况。

【练2】如图所示，a、b、c三盏灯都能发光，且在电路变化时，灯不会烧坏。

当滑动变阻器的触头P向下移动时，下列说法正确的是(）A．外电路的总电阻变小 B．总电流变小C．a灯变暗D．c灯变亮A[分析电路可知，当滑动变阻器的触头P向下移动时，并联电阻变小，外电路总电阻变小，A选项正确；根据闭合电路欧姆定律可知，电路中总电流增大，B选项错误；a灯在干路，干路电流增大，a灯一定变亮，C选项错误；由U＝E－Ir可知，电源的输出电压减小，而a 分得的电压增大，故并联部分电压减小，c灯一定变暗，D选项错误。

努力必有收获，坚持必会胜利，加油向未来！高三复习专题9 闭合电路欧姆定律应用一、闭合电路欧姆定律应用【知识梳理】【题型1】如图,电路中电源电动势E=10V,内阻r=1Ω,小灯泡L额定电压U=8V,额定功率字迹模糊不清,电动机M线圈电阻RM=2Ω.闭合开关S后，灯泡恰好正常发光，电动机输出机械功率P=3.5W.求：(1)电源中电流I；(2)电动机线圈中电流IM；(3)小灯泡额定功率PL。

【强化练习1】如图所示，电源电动势E=6V，小灯泡L标有“3V，0.9W”，开关S接1，当滑动变阻器调到R=4Ω时，小灯泡L正常发光；现将开关S接2，小灯泡L和电动机M均正常工作，则（）A．电源的内阻为10ΩB．电动机的内阻为4ΩC．电动机正常工作的电压为1.8VD．电源的效率为70%【强化练习2】如图所示，图线a是某一电源的U-I曲线，图线b是一定值电阻的U-I曲线，若将该电源与该定值电阻连成闭合电路（该电源的内阻r=2.0Ω），则下列说法正确的是（）A．该定值电阻为6ΩB．该电源的电动势为20VC ．将3只这种电阻并联作为外电阻，电源输出功率最大D ．将2只这种电阻串联作为外电阻，电源输出功率最大二、闭合电路动态分析【题型1】在图所示电路中，电源电动势为E ，内阻为r ，电流表A 、电压表V 1、V 2、V 3均为理想电表，R 1为定值电阻，R 2为滑动变阻器。

闭合开关S ，当R 2的滑动触头P 由下端向上滑动的过程中（ ）A ．电压表V 1、V 2的示数增大，电压表V 3的示数不变B ．电流表A 示数变大，电压表V 3的示数变小C ．电压表V 2示数与电流表A 示数的比值不变D ．电压表V 3示数变化量的绝对值与电流表A 示数变化量的绝对值的比值不变【题型2】如图所示，当滑线变阻器的滑动触头向上端移动时（ ）A ．电压表V 的示数增大，电流表A 的示数减小B ．电流表A 和电压表V 的示数都增大C ．电流表A 和电压表V 的示数都减小D ．电压表V 的示数减小，电流表A 的示数增大【方法总结】【强化练习1】如图所示的电路中，E 为电源电动势，r 为电源内阻，R 1和R 3均为定值电阻，R 2为滑动变阻器。

专题闭合电路欧姆定律电路(d e)动态分析问题TPMK standardization office TPMK5AB- TPMK08- TPMK2C- TPMK18专题：闭合欧姆定律（电路(de)动态分析问题）知识回顾：直流电路(de)有关规律(1)欧姆定律I ＝UR(2)闭合电路欧姆定律E I R rE U IrE U U =+=+=+外内(3)电阻定律R ＝ρl S(4)电功率：P ＝UI P ＝I 2R ＝U 2R(5)焦耳定律：Q ＝I 2Rt(6)串并联电路规律：11222112U RU R I RI R ==串联分压：并联分流：1．闭合电路动态变化(de)原因(1)当外电路(de)任何一个电阻增大(或减小)时,电路(de)总电阻一定增大(或减小)． (2)若电键(de)通断使串联(de)用电器增多,总电阻增大；若电键(de)通断使并联(de)支路增多,总电阻减小． (3)两个电阻并联,总电阻1212R R R R R =+．如果12R R C +=（恒量）,则当12=R R 时,并联电阻最大；两电阻差值越大,总电阻越小． 2．闭合电路动态分析(de)方法 基本思路是“局部→整体→局部” 流程图：3.电路动态分析(de)一般步骤(1)明确局部电路变化时所引起(de)局部电路电阻(de)变化． (2)根据局部电路电阻(de)变化,确定电路(de)外电阻R 外总如何变化． (3)根据闭合电路欧姆定律I 总＝E R 外总＋r,确定电路(de)总电流如何变化．(4)由U内＝I总r确定电源(de)内电压如何变化．(5)由U＝E－U内确定路端电压如何变化．(6)确定支路两端(de)电压及通过各支路(de)电流如何变化．经典例题：1．如图所示(de)电路,L是小灯泡,C是极板水平放置(de)平行板电容器．有一带电油滴悬浮在两极板间静止不动．若滑动变阻器(de)滑片向下滑动,则（）A．L变暗 B．L变亮C．油滴向上运动 D．油滴不动2．在如图所示(de)电路中,E 为电源电动势,r 为电源内阻,R1和 R3均为定值电阻,R2为滑动变阻器．当 R2(de)滑动触点在 a 端时合上开关 S,此时三个电表 A1、A2和 V (de)示数分别为 I1、I2和 U．现将 R2(de)滑动触点向 b 端移动,则三个电表示数(de)变化情况是（）A．I1增大,I2不变,U 增大B．I1增大,I2减小,U 增大C．I1减小,I2增大,U 减小D．I1减小,I2不变,U 减小3．图中A为理想电流表,V1和V2为理想电压表,R1为定值电阻,R2为可变电阻,电池E内阻不计,则（）A．R2电阻减小时,V2示数增大B．R2改变时,V2示数与 A示数之比不变.C．R2改变一定量时,V2示数(de)变化量与A示数(de)变化量之比(de)绝对值等于R1D ．R 2改变一定量时,V 1示数(de)变化量与 A 示数(de)变化量之比也随之改变 4．如图所示电路中,电源(de)电动势为E,内阻为r,各电阻阻值如图所示,当滑动变阻器(de)滑动触头P 从a 端滑到b 端(de)过程中,下列说法正确(de)是（ ）A ．电压表(de)读数U 先增大,后减小B ．电流表(de)读数I 先增大,后减小C ．电压表读数U 与电流表读数I(de)比值不变D ．电压表读数(de)变化量△U 与电流表读数(de)变化量△I(de)比值不变5．在如图所示(de)电路中,电池(de)电动势E=5V,内电阻r=10Ω,固定电阻R=90Ω,R 0是可变电阻,在R 0由零增加到400Ω(de)过程中,求：（1）当R 0都等于多少时,电源(de)(de)输出功率最大,最大输出功率为多少（2）可变电阻R 0上消耗功率最大(de)条件和最大热功率； （3）R 0调到多少时R 上消耗(de)功率最大,最大功率是多少 （4）电池(de)电阻r 和固定电阻R 上消耗(de)最小热功率之和； 6．如图所示(de)电路中,所有电表均为理想电表,R 1为定值电阻,R 2为可变电阻,电源内阻为r,滑片向右移动,路端电压为U,则UI ∆∆_________,1U I ∆∆_________, 2U I∆∆_________.（填“变大”,“不变”,“变小”） 例题分析：例1 (多选)如图所示(de)电路中,所有电表均为理想电表,R 1为定值电阻,R 2为可变电阻,电源内阻不计,则下列说法正确(de)是( )A ．R 2不变时,电表V 1、A(de)读数之比等于R 1B．R2不变时,电表V2、A(de)读数之比等于R1C．R2改变一定量时,电表V1、A读数(de)变化量之比(de)绝对值等于R1D．R2改变一定量时,电表V2、A读数(de)变化量之比(de)绝对值等于R1例2：(多选)如图,电源内阻为r,两个定值电阻阻值均为R,闭合开关,将滑动变阻器滑片向下滑动,理想电压表V3示数变化量(de)绝对值为ΔU3,理想电流表A1、A2示数变化量(de)绝对值分别为ΔI1、ΔI2,则正确(de)是()A．A2示数增大B．V2示数与A1示数(de)比值减少C．ΔU3与ΔI1(de)比值小于2RD．ΔI1小于ΔI2专题练习1．在如图所示(de)电路中,两个灯泡均发光,当滑动变阻器(de)滑动触头向下滑动时,则()A．A灯变亮,B灯变暗B．A灯和B灯都变亮C．电源(de)输出功率减小D．电源(de)工作效率降低2．如图所示,E为内阻不能忽略(de)电池,R1、R2、R3均为定值电阻,电压表与电流表均为理想电表；开始时开关S闭合,电压表和电流表均有读数,某时刻发现电压表和电流表读数均变大,则电路中可能出现(de)故障是()A．R1断路B．R2断路C．R1短路D．R3短路3．如图所示,电源电动势为E,内阻为r.当滑动变阻器(de)滑片P从左端滑到右端时,理想电压表V1、V2示数变化(de)绝对值分别为ΔU1、ΔU2,干路电流为I,下列说法中正确(de)是(灯泡电阻相同且不变)()A．小灯泡L1、L3变暗,L2变亮B．ΔU1与ΔI(de)比值不变C．ΔU1<ΔU2D．ΔU1＝ΔU24．如图所示,电路中定值电阻阻值R大于电源内阻r,闭合开关S后,将滑动变阻器R0滑片向下滑动,理想电压表V1、V2、V3示数变化量(de)绝对值分别为ΔU1、ΔU2、ΔU3,理想电流表A示数变化量(de)绝对值为ΔI,则()A．电流表A示数减小 B．ΔU1<ΔU2C.ΔU3ΔI>r D．ΔU2>ΔU1＋ΔU35.如图所示(de)电路中,当开关S闭合时,电路中(de)电流表和电压表读数(de)变化是（）A．两表读数均变大B．两表读数均变小C．电流表读数增大,电压表读数减小D．电流表读数减小,电压表读数增大6.如图所示,电动势为E、内阻不计(de)电源与三个灯泡和三个电阻相接．只合上开关S1,三个灯泡都能正常工作．如果再合上S2,则下列表述正确(de)是()A．电源输出功率减小B． L1上消耗(de)功率增大C．通过R1上(de)电流增大D．通过R3上(de)电流增大7.如图所示L1灯与L2灯(de)电阻相同,当滑动变阻器R(de)滑片P向上滑动时,两灯亮度变化情况是( )A． L1灯变亮,L2灯变亮B． L1灯变暗,L2灯变亮C． L1灯变暗,L2灯变暗D． L1灯变亮,L2灯变暗8.如图所示电路,电源内阻不可忽略,开关S闭合后,在变阻器R(de)滑动端向下滑动(de)过程中（）A．电压表与电流表(de)示数都减小B．电压表与电流表(de)示数都增大C．电压表(de)示数增大,电流表(de)示数减小D．电压表(de)示数减小,电流表(de)示数增大9.(多选)如图所示,电源E(de)内阻不计,其中A为理想电流表,V1、V2为理想电压表,R1、R2、R3为定值电阻．开始时S是断开(de),当闭合开关S时,各电表(de)示数变化情况正确(de)是()A．电压表V1(de)示数变小B．电压表V2(de)示数变小C．电流表A(de)示数变大D．电流表A(de)示数变小10.（多选）如图所示电路中,当滑动变阻器(de)滑片P从a端向b端滑动时,以下判断正确(de)是（）A．电压表读数变大,通过灯L1(de)电流变大,灯L2变亮B．电压表读数变小,通过灯L1(de)电流变小,灯L2变亮C．电压表读数变小,通过灯L2(de)电流变大,灯L1变暗D．电压表读数变大,通过灯L2(de)电流变小,灯L1变暗11.（多选）如图所示电路中,定值电阻R大于电源内阻r,当滑动变阻器滑动端向右滑动后,理想电流表A1、A2、A3(de)示数变化量(de)绝对值分别为△I1、△I2、△I3,理想电压表示数变化量(de)绝对值为△U,下列说法中正确(de)是（）A．电流表A2(de)示数一定变小B．电压表V(de)示数一定增大C．△I3一定大于△I2D．△U与△I1比值一定小于电源内阻r12.(多选)在如图所示(de)电路中,闭合开关S,当滑动变阻器(de)滑动触头P向下滑动时,四个理想电表(de)示数都发生变化,电表(de)示数分别用I、U1、U2和U3表示,电表示数变化量(de)大小分别用ΔI、ΔU1、ΔU2和ΔU3表示．下列比值正确(de)是 ()A．不变,不变 B．变大,变大C．变大,不变 D．变大,不变13.(多选)如图,电路中定值电阻阻值R大于电源内阻阻值r.将滑动变阻器滑片向下滑动,理想电压表V1、V2、V3示数变化量(de)绝对值分别为ΔU1、ΔU2、ΔU3,理想电流表A示数变化量(de)绝对值ΔI,则()A． A(de)示数增大B． V2(de)示数增大C．ΔU3与ΔI(de)比值大于rD．ΔU1大于ΔU214.(多选)如图,电路中定值电阻阻值R大于电源内阻阻值r.闭合开关后,将滑动变阻器滑片向下滑动,理想电压表V1、V2、V3示数变化量(de)绝对值分别为ΔU1、ΔU2、ΔU3,理想电流表示数变化量(de)绝对值为ΔI,则()A．ΔU2＝ΔU1＋ΔU3B．＝R＋rC．电源输出功率先增大后减小D．和保持不变15.如图所示,E=13.5 V,r=2 Ω,R4=2 Ω,R5=1 Ω,R6=3 Ω,电流表和电压表均为理想电表,当开关S断开时,电流表(de)读数为I1=1.35 A,电压表(de)示数为U1=1.35 V,当S闭合后,电流表(de)读数为I2=1.5 A,电压表(de)示数为U2=2.25 V,求R1、R2、R3(de)阻值．例题分析：例1(多选)如图所示(de)电路中,所有电表均为理想电表,R1为定值电阻,R2为可变电阻,电源内阻不计,则下列说法正确(de)是()A．R2不变时,电表V1、A(de)读数之比等于R1B．R2不变时,电表V2、A(de)读数之比等于R1C．R2改变一定量时,电表V1、A读数(de)变化量之比(de)绝对值等于R1D．R2改变一定量时,电表V2、A读数(de)变化量之比(de)绝对值等于R1答案ACD例2：(多选)如图,电源内阻为r,两个定值电阻阻值均为R,闭合开关,将滑动变阻器滑片向下滑动,理想电压表V3示数变化量(de)绝对值为ΔU3,理想电流表A1、A2示数变化量(de)绝对值分别为ΔI1、ΔI2,则正确(de)是()A．A2示数增大B．V2示数与A1示数(de)比值减少C．ΔU3与ΔI1(de)比值小于2RD．ΔI1小于ΔI2答案：ABD专题练习1．在如图所示(de)电路中,两个灯泡均发光,当滑动变阻器(de)滑动触头向下滑动时,则()A．A灯变亮,B灯变暗B．A灯和B灯都变亮C．电源(de)输出功率减小D．电源(de)工作效率降低答案：A解析：当滑动触头向下滑动时,R总变大,得I总＝ER总减小,U A＝E－I总R1－I总r知U A增大,故A灯变亮,I总＝I A＋I B＋I R2,I总减小,而I A、I R2均增加,故I B减小,B灯变暗,A正确,B错误；P输＝ER总＋r2R总＝E 2R总－r2R总＋4r,当R总增加时,因R总与r大小关系未知,不能判断P输具体如何变化,故C错误；η＝U外IEI×100%＝R总R总＋r×100%,当R总增加时,η增加,故D错误．学科&网2．如图所示,E为内阻不能忽略(de)电池,R1、R2、R3均为定值电阻,电压表与电流表均为理想电表；开始时开关S闭合,电压表和电流表均有读数,某时刻发现电压表和电流表读数均变大,则电路中可能出现(de)故障是()A．R1断路B．R2断路C．R1短路D．R3短路答案：B3．如图所示,电源电动势为E,内阻为r.当滑动变阻器(de)滑片P从左端滑到右端时,理想电压表V1、V2示数变化(de)绝对值分别为ΔU1、ΔU2,干路电流为I,下列说法中正确(de)是(灯泡电阻相同且不变)()A．小灯泡L1、L3变暗,L2变亮B．ΔU1与ΔI(de)比值不变C．ΔU1<ΔU2D．ΔU1＝ΔU2答案：B解析：当滑动变阻器(de)滑片P从左端滑到右端,其电阻值变大,导致电路(de)总电阻变大,根据“串反并同”规律,可知：L1、L2变暗,L3变亮,选项A错误；根据部分电路欧姆定律可知：ΔU1ΔI＝R2＋r,其比值不变,选项B正确；理想电压表V1(de)示数变化绝对值ΔU1大于理想电压表V2(de)示数变化绝对值ΔU2,选项C、D错误．4．如图所示,电路中定值电阻阻值R大于电源内阻r,闭合开关S后,将滑动变阻器R0滑片向下滑动,理想电压表V1、V2、V3示数变化量(de)绝对值分别为ΔU1、ΔU2、ΔU3,理想电流表A示数变化量(de)绝对值为ΔI,则()A．电流表A示数减小 B．ΔU1<ΔU2C.ΔU3ΔI>r D．ΔU2>ΔU1＋ΔU3答案：C5.如图所示(de)电路中,当开关S闭合时,电路中(de)电流表和电压表读数(de)变化是（）A．两表读数均变大B．两表读数均变小C．电流表读数增大,电压表读数减小D．电流表读数减小,电压表读数增大答案C解析开关S断开,R1、R2串连接入电路,电流表示数I=,电压表示数为U=E﹣Ir=E﹣；开关S闭合后,R2被短路,电路中(de)电阻减小,通过(de)电流为I′=,电压表示数为U=E﹣I′r=E-,所以电流表示数变大,电压表示数变小,故选C6.如图所示,电动势为E、内阻不计(de)电源与三个灯泡和三个电阻相接．只合上开关S1,三个灯泡都能正常工作．如果再合上S2,则下列表述正确(de)是()A．电源输出功率减小B． L1上消耗(de)功率增大C．通过R1上(de)电流增大D．通过R3上(de)电流增大答案C7.如图所示L1灯与L2灯(de)电阻相同,当滑动变阻器R(de)滑片P向上滑动时,两灯亮度变化情况是( )A． L1灯变亮,L2灯变亮B． L1灯变暗,L2灯变亮C． L1灯变暗,L2灯变暗D． L1灯变亮,L2灯变暗答案A解析与R并联后与串联再与并联；当滑片向上滑动时,滑动变阻器接入电阻增大,则电路中电流减小,由可知,路端电压增大,故(de)亮度增大；因路端电压增大,则中(de)电流增大,但因总电流减小,故流过(de)电流减小,故分压减小,则并联部分电压增大,故变亮,A正确8.如图所示电路,电源内阻不可忽略,开关S闭合后,在变阻器R(de)滑动端向下滑动(de)过程中（）A．电压表与电流表(de)示数都减小B．电压表与电流表(de)示数都增大C．电压表(de)示数增大,电流表(de)示数减小D．电压表(de)示数减小,电流表(de)示数增大答案D9.(多选)如图所示,电源E(de)内阻不计,其中A为理想电流表,V1、V2为理想电压表,R1、R2、R3为定值电阻．开始时S是断开(de),当闭合开关S时,各电表(de)示数变化情况正确(de)是()A．电压表V1(de)示数变小B．电压表V2(de)示数变小C．电流表A(de)示数变大D．电流表A(de)示数变小答案BC解析据题意,当开关闭合后,电阻R2、R3并联,则总电阻减小,干路电流增加,电流表示数变大,C选项正确,D选项错误；由于不计电源内阻,则有E＝U1,即电压表V1(de)示数不变,A选项错误；并联部分电阻减小,则据：U2＝E－UR1,由于电流增加,R1上(de)电压增加,故V2示数减小,故B选项正确10.（多选）如图所示电路中,当滑动变阻器(de)滑片P从a端向b端滑动时,以下判断正确(de)是（）A．电压表读数变大,通过灯L1(de)电流变大,灯L2变亮B．电压表读数变小,通过灯L1(de)电流变小,灯L2变亮C．电压表读数变小,通过灯L2(de)电流变大,灯L1变暗D．电压表读数变大,通过灯L2(de)电流变小,灯L1变暗答案BC11.（多选）如图所示电路中,定值电阻R大于电源内阻r,当滑动变阻器滑动端向右滑动后,理想电流表A1、A2、A3(de)示数变化量(de)绝对值分别为△I1、△I2、△I3,理想电压表示数变化量(de)绝对值为△U,下列说法中正确(de)是（）A．电流表A2(de)示数一定变小B．电压表V(de)示数一定增大C．△I3一定大于△I2D．△U与△I1比值一定小于电源内阻r答案BCD解析当滑动变阻器滑动端向右滑动后,变阻器接入电路(de)电阻增大,外电路总电阻增大,则总电流减小,所以电流表A3(de)示数减小．根据串联电路分压(de)特点分析可知,并联部分电压增大,即电压表V(de)示数增大,电流表A2(de)示数变大,故A错误,B正确．根据并联电路(de)电流规律I3= I1+ I2,A1(de)示数I1变小,A2(de)示数I2变大,A3(de)示数I3变小,则知△I1一定大于△I3．电压表测量路端电压,根据闭合电路欧姆定律U=E﹣I3r可知,=r,而△I1大于△I3,所以＜r．根据=r,=R,据题R＞r,则得△I3一定大于△I2,故C、D正确．学科&网12.(多选)在如图所示(de)电路中,闭合开关S,当滑动变阻器(de)滑动触头P向下滑动时,四个理想电表(de)示数都发生变化,电表(de)示数分别用I、U1、U2和U3表示,电表示数变化量(de)大小分别用ΔI、ΔU1、ΔU2和ΔU3表示．下列比值正确(de)是 ()A．不变,不变 B．变大,变大C．变大,不变 D．变大,不变答案ACD13.(多选)如图,电路中定值电阻阻值R大于电源内阻阻值r.将滑动变阻器滑片向下滑动,理想电压表V1、V2、V3示数变化量(de)绝对值分别为ΔU1、ΔU2、ΔU3,理想电流表A示数变化量(de)绝对值ΔI,则()A． A(de)示数增大B． V2(de)示数增大C．ΔU3与ΔI(de)比值大于rD．ΔU1大于ΔU2答案ACD14.(多选)如图,电路中定值电阻阻值R大于电源内阻阻值r.闭合开关后,将滑动变阻器滑片向下滑动,理想电压表V1、V2、V3示数变化量(de)绝对值分别为ΔU1、ΔU2、ΔU3,理想电流表示数变化量(de)绝对值为ΔI,则()A．ΔU2＝ΔU1＋ΔU3B．＝R＋rC．电源输出功率先增大后减小D．和保持不变答案BD解析V2测量路端电压,V1测量R(de)电压,V3测量滑动变阻器(de)电压,将滑动变阻器滑片向下滑动,滑动变阻器阻值减小,总电阻减小,则总电流增大,内电压增大,U2变小,U1变大,U3变小,U2减小量小于U1增大量和U3减小量之和,所以ΔU2＜ΔU1＋ΔU3,故A错误；根据闭合电路欧姆定律得：U3＝E－I(r＋R),则得：＋R.故B正确；当外电路电阻等于内阻时,电源输出功率最大,而电路中定值电阻阻值R大于电源内阻阻值r,所以将滑动变阻器滑片向下滑动,输出功率变大,故C错误；根据欧姆定律得：＝R,不变,根据闭合电路欧姆定律得：U2＝E－Ir,则得＝r,不变,故D正确15.如图所示,E=13.5 V,r=2 Ω,R4=2 Ω,R5=1 Ω,R6=3 Ω,电流表和电压表均为理想电表,当开关S断开时,电流表(de)读数为I1=1.35 A,电压表(de)示数为U1=1.35 V,当S闭合后,电流表(de)读数为I2=1.5 A,电压表(de)示数为U2=2.25 V,求R1、R2、R3(de)阻值．答案4 Ω 8 Ω 2 Ω当开关闭合时,等效电路如图2所示；已知流过电流电电流为1.5 A,R6两端电压为2.25 A；则干路电流为I′=（1.5+）A=2.25 A路端电压为U=E﹣I′r=（13.5﹣2.25×2）V=9 V；R 4两端(de)电压U4′=1.5×2 V=3V；则R1两端(de)电压为U1′=（9﹣3）V=6V；则流过R1(de)电压为1.5 A；因此没有电流流过R3；则R3、R6、R2(de)总电压也为9 V；电流为0.75 A；则有：9=0.75（1+3+R2）解得R2=8 ΩR 1,R2,R3阻值分别为4 Ω、8 Ω、2 Ω。
