电工电子技术基础与技能考试题含答案一、判断题（共100题，每题1分，共100分）1.开启式负荷开关接线时，应把负载出线接在静触点的进线座上，电源进线接在动触点的出线座上，保证开关分断后，闸刀和熔体不带电。
A、正确B、错误正确答案：B2.时间继电器是一种利用电磁原理或机械动作原理实现触点延时闭合或断开时间的一种自动控制继电器。
A、正确B、错误正确答案：A3.间接接触触电是指在电气设备正常运行的情况下，人体与大地互不绝缘，人体的某一部分触及带电单体造成的触电。
A、正确B、错误正确答案：B4.自耦变压器只一个线圈，没有初级与次级之分，利用抽头来改变电压的。
A、正确B、错误正确答案：A5.时间继电器按照延时工作原理的不同，可分为电磁式、空气阻尼式、电动式、钟摆式和半导体式五种。
A、正确B、错误正确答案：A6.正弦交流电的有效值除与最大值有关外，还与它的初相位有关。
A、正确B、错误正确答案：B7.自耦变压器的公共部分断开时，原边高电压会引入低压边，造成危险，因此，自耦变压器变压比不宜过大，一般应小于2.5。
A、正确B、错误正确答案：A8.鼠笼式异步电动机转子导体与转子铁芯之间不需要绝缘。
B、错误正确答案：A9.有中性线存在且三相对称负载时，则中性线电流为0。
A、正确B、错误正确答案：A10.要保持实验室环境整洁，做到地面、桌面、设备三整洁，减少安全隐患。
A、正确B、错误正确答案：A11.发光二极管和光敏电阻是利用半导体的光敏特性制成的。
A、正确B、错误正确答案：A12.“220／380V△／Y”说明当电源线电压为220V时，电动机绕组应联成三角形，当电源线电压为380V时，电动机绕组应联成星形，两种情况下相电压、相电流及有功功率均相同。
A、正确B、错误正确答案：A13.基尔霍夫定律对线性交流电路适用，对非线性交流电路也适用。
A、正确B、错误正确答案：A14.纯电感正弦交流电路中，瞬时功率的最大值就是无功功率。
西南大学培训与继续教育学院课程考试试题卷课程名称【编号】：(1075)《电力电子技术》考试时间：150分钟一、单项选择题(本大题共10小题，每道题3.0分，共30.0分)1. IGBT是一个复合型的器件，它是（B ）。
A.GTR驱动的MOSFETB.MOSFET驱动的GTRC.MOSFET驱动的晶闸管D.MOSFET驱动的GTO2. 已经导通的晶闸管的可被关断的条件是流过晶闸管的电流（A ）。
A.减小至维持电流以下B.减小至擎住电流以下C.减小至门极触发电流以下D.减小至5A以下3. 为限制功率晶体管的饱和深度，减少存储时间，桓流驱动电路经常采用（B ）。
A.du/dt抑制电路B.抗饱和电路C.di/dt抑制电路D.吸收电路4. 在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（C ）晶闸管导通。
33.pngA.1个B.2个C.3个D.4个5. 直流斩波电路是一种（C ）变换电路。
A.AC/ACB.DC/ACC.DC/DCD.AC/DC6. 桓流驱动电路中加速电容C的作用是（A ）。
A.加快功率晶体管的开通B.延缓功率晶体管的关断C.加深功率晶体管的饱和深度D.保护器件7. 电阻性负载三相半波可控整流电路中，控制角的范围是（D ）。
A.30°～150°B.0°～120°C.15°～125°D.0°～150°8. 对于单相交交变频电路如下图，在t1~t2时间段内，P组晶闸管变流装置与N 组晶闸管变流装置的工作状态是（C ）。
44.pngA.P组阻断，N组整流B.P组阻断，N组逆变C.N组阻断，P组整流D.N组阻断，P组逆变9. 单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（D ）。
22.pngA.V1与V4导通，V2与V3关断B.V1常通，V2常断，V3与V4交替通断C.V1与V4关断，V2与V3导通D.V1常断，V2常通，V3与V4交替通断10. 对于单相交流调压电路，下面说法错误的是（D ）。
2007年7月2008年1月2008年7月2009年1月2009年7月2010年1月2010年7月一、单项选择题(每小题5分，共40分)1．图1所示电路中，判断电阻只中流通的电流及消耗的功率为( )。
A ．电容B ．电感 C. 电阻4．在RLC 串联电路中，如果调大电容，则( )。
A ．电路的感性增强B ．电路的容性增强C. 电路的性质不变5．图3所示电路中，电源电压不变，若频率逐渐升高，各灯泡的亮度变化是()。
A ．灯泡A 变亮B ．灯泡B 变亮C. 灯泡C 变亮6．放大电路引入电压串联负反馈，可以使输入电阻( )。
A. 增大B ．减小C. 不变 7．描述逻辑功能的方法是( )。
A ．可用真值表、逻辑图、表达式三种方法中的任何一种 B ．只能用真值表、逻辑图两种方法中的任何一种 C ．只能用逻辑图、表达式两种方法中的任何一种 8．JK 触发器具有( )功能。
A. 置位、复位、保持 B ．置位、复位、翻转 C. 置位、复位、保持、翻转 二、简答题(每小题8分，共40分) 1．电压源模型与电流源模型等效变换的条件是什么? 2．三相交流电路中，负载星形连接时，相电流与线电流，相电压与线电压有何关系? 3．与三相鼠笼式异步电动机相比较，绕线式异步电动机的优点是什么? 4．如果需要电动机连续运行，那么对于三相异步电动机功率的选择要注意什么? 5．对于或门、或非门，它们的多余输入端应当如何处理?对于与门、与非门，它们的多余输入端又应当如何处理?对于CMOS 电路多余输入端是否不允许悬空? 三、综合题(每题10分，共20分)一、单项选择题(每小题5分，共40分)1．B 2．B 3．C 4．A 5．B6．A 7．A 8．C二、简答题(每题8分，共40分)1．如果电压源模型的输出电压和输出电流与电流源模型的输出电压和输出电流对应相等，既是说，对同一外部电路而言，二者的伏安特性相同，那么两种模型可以等效互换。

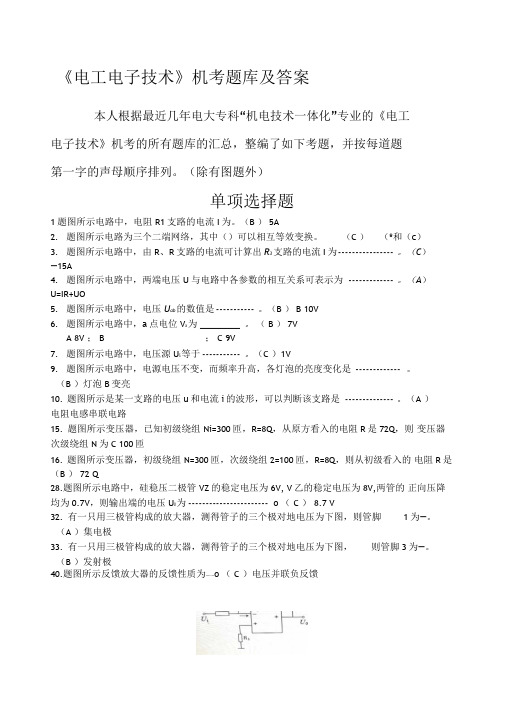

《电工电子技术》机考题库及答案本人根据最近几年电大专科“机电技术一体化”专业的《电工电子技术》机考的所有题库的汇总，整编了如下考题，并按每道题第一字的声母顺序排列。
（除有图题外）单项选择题1题图所示电路中，电阻R1支路的电流I为。
（B ） 5A2.题图所示电路为三个二端网络，其中（）可以相互等效变换。
（C ）（*和（c）3.题图所示电路中，由R、R支路的电流可计算出R3支路的电流I为---------------- 。
（C）—15A4.题图所示电路中，两端电压U与电路中各参数的相互关系可表示为 ------------- 。
（A）U=IR+UO5.题图所示电路中，电压U ab的数值是----------- 。
（B ） B 10V6.题图所示电路中，a点电位V a为 ________ 。
（ B ） 7VA 8V ；B ；C 9V7.题图所示电路中，电压源U S等于----------- 。
（C ）1V9.题图所示电路中，电源电压不变，而频率升高，各灯泡的亮度变化是------------- 。
（B ）灯泡B变亮10.题图所示是某一支路的电压u和电流i的波形，可以判断该支路是 -------------- 。
（A ）电阻电感串联电路15.题图所示变压器，已知初级绕组Ni=300匝，R=8Q，从原方看入的电阻R是72Q，则变压器次级绕组N为C 100匝16.题图所示变压器，初级绕组N=300匝，次级绕组2=100匝，R=8Q，则从初级看入的电阻R是（B ）72 Q28.题图所示电路中，硅稳压二极管VZ的稳定电压为6V, V乙的稳定电压为8V,两管的正向压降均为0.7V，则输出端的电压U0为 ----------------------- o （C ）8.7 V32.有一只用三极管构成的放大器，测得管子的三个极对地电压为下图，则管脚1为—。
（A ）集电极33.有一只用三极管构成的放大器，测得管子的三个极对地电压为下图，则管脚3为—。
国家开放大学电大《电工电子技术》机考4套标准试题及答案盗传必究第一套试卷总分：100 答题时间：60分钟客观题一、单项选择题（共8题，共40分）1. 题图所示电路中，a点电位Va为（）。
A 8VB 7VC 9V2. 已知电路中某元件的电压u和电流i分别为u=141cos（314t+60o）V，i=7sin（314t-120o）A 则该元件的性质是（）。
A 电容B 电感C 电阻3. 变压器负载电流增大时，原边电流（）。
A 增大B 减小C 不变4. 熔断器是一种简单、有效的短路保护电器，其核心部件熔丝通常用（）合金制成。
A 铅与铁B 铝与铜C 铅与锡5. 有一只用三极管构成的放大器，测得管子的三个极对地电压为则管脚3为（）。
A 集电极B 发射极C 基极6. 题图所示反馈放大器的反馈性质为（）。
A 电流串联负反馈B 电流并联负反馈C 电压并联负反馈7. 逻辑函数表示方法中，（）具有唯一性。
A 真值表B 表达式C 逻辑图8. JK触发器的初态为0时，若J=1、K=×，则次态为（）。
A 0B 1C 不确定二、判断题（共6题，共30分）1. 判别一个元件是吸收功率还是提供功率，取决于元件上电压和电流的实际方向，二者相同时是提供功率，相反时是吸收功率。
T √F ×2. 因为电流I与功率因数cosφ成反比，所以功率因数越小，电流在输电线路上的功率损耗越小。
T √F ×3. 异步电动机的电磁转矩是由旋转磁场主磁通与转子电流的无功分量相互作用而产生的。
T √F ×4. 由于耦合电容的电容量很大，它对输入交流信号相当于开路，对直流电源相当于短路，确保了三极管直流偏置不受信号源和负载的影响。
T √F ×5. 由运放构成的积分电路中输入恒定电压时，输出电压uO与输入电压uI成线性关系。
T √F ×6. 组合电路工作特点是：任意时刻的输出状态，仅取决于当前输入，而且与前一时刻的电路状态无关。

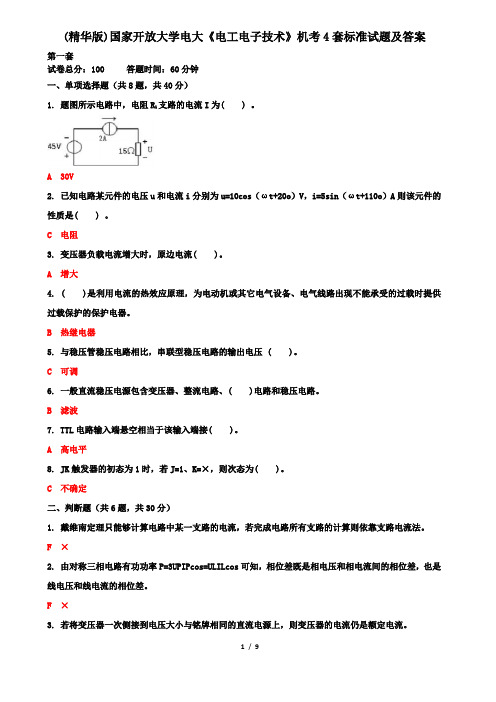

(精华版)国家开放大学电大《电工电子技术》机考4套标准试题及答案第一套试卷总分：100 答题时间：60分钟一、单项选择题（共8题，共40分）1. 题图所示电路中，电阻R1支路的电流I为( ) 。
A 30V2. 已知电路某元件的电压u和电流i分别为u=10cos（ωt+20o）V，i=5sin（ωt+110o）A则该元件的性质是( ) 。
C 电阻3. 变压器负载电流增大时，原边电流( )。
A 增大4. ( )是利用电流的热效应原理，为电动机或其它电气设备、电气线路出现不能承受的过载时提供过载保护的保护电器。
B 热继电器5. 与稳压管稳压电路相比，串联型稳压电路的输出电压 ( )。
C 可调6. 一般直流稳压电源包含变压器、整流电路、( )电路和稳压电路。
B 滤波7. TTL电路输入端悬空相当于该输入端接( )。
A 高电平8. JK触发器的初态为1时，若J=1、K=×，则次态为( )。
C 不确定二、判断题（共6题，共30分）1. 戴维南定理只能够计算电路中某一支路的电流，若完成电路所有支路的计算则依靠支路电流法。
F ×2. 由对称三相电路有功功率P=3UPIPcos=ULILcos可知，相位差既是相电压和相电流间的相位差，也是线电压和线电流的相位差。
F ×3. 若将变压器一次侧接到电压大小与铭牌相同的直流电源上，则变压器的电流仍是额定电流。
F ×4. 甲乙类功率放大电路较乙类功率放大电路，具有输出功率大、效率高和非线性失真小的特点。
F ×5. 方波发生器的输出信号周期受RC充放电速度的影响，RC值越小，充放电速度越快，方波周期就越短，反之则周期越长。
T √6. 时序电路工作特点是：任意时刻的输出状态，仅取决于当前输入，而且与前一时刻的电路状态无关。
F ×三、分析计算题（共2题，共30分）1. 已知一正弦交流电流的初相角Φ0=60°，且i(0)=，试计算该正弦交流电的电流有效值。
国开(中央电大)专科《电工电子技术》机考题库及答案(电大期末机考必备资料)说明：试卷号码：2439；课程代码：00289；适用专业及学历层次：工程造价管理专科和建筑施工与管理专科；考试手段及成绩：形考（50%）、终考（50%）机考；考试题型：单项选择题（8个小题共40分）判断题（6个小题共30分）和分析计算题（共2题30分）。
第一套单项选择题（共8题，共40分）1.题图所示电路中，电阻R1支路的电流I为。
(B)A -3AB 5AC 2A2.三相电路中，三相对称负载做Y连接，三个线电流均为3A，则中线电流是。
(C)A 3AB 6AC 0A3.题图所示变压器，已知初级绕组N1=300匝，R=8Ω，从原方看入的电阻Ri是72Ω，则变压器次级绕组N2为。
(C)A 200匝B 300匝C 100匝4.当0<s<1时，说明异步电机工作在状态。
(A)A 电动机B 发电机C 电磁制动5.题图所示电路中，硅稳压二极管VZ1的稳定电压为6V，VZ2的稳定电压为8V，两管的正向压降均为0.7V，则输出端的电压Uo为。
(C)A 14VB 8V C8.7V6.放大电路引入电压串联负反馈，可以使电路的输入电阻。
(A)A增大 B 减小 C 不变7.数字电路内部电路器件如二极管、三极管、场效应管，它们一般处于_____工作状态。
(C)A 截止B 导通C 截止或导通8.JK触发器除了具有基本的置位和复位功能，还有功能。
（C）A 保持B 翻转C 保持和翻转判断题（共6题，共30分）1.基尔霍夫定律的理论依据是电荷守恒定律及能量守恒定律，对电路中各元件的种类、性质需加以限制。
错2.三相交流电路中，无论负载是对称还是不对称，三相电路总的有功功率都等于各相负载的有功功率之和。
对3.在三相异步电动机的三个单相绕组中，三相对称正弦交流电的幅值相等，相位互差150°。
错4.基本放大电路在输入端无输入信号时的状态被称为静态，此时电路内器件各点电位、各支路电流作静态运行，几乎不消耗直流电源提供的能量。
电工电子技术试题库（电路分析部分）一、单项选择题（选择正确的答案，将相应的字母填入题内的括号中。
每题 2.0 分）1、欧姆定律适合于（）A、非线性电路 B 、线性电路、 C 、任何电路答案： B题型：单选2、基尔霍夫定律包括（）个定律。
A 、1B 、 2C 、 3答案： B题型：单选3、支路电流法是以（）为求解对象。
A、节点电压 B 、支路电流 C 、电路功率答案： B题型：单选4、用一个电动势和内阻串联表示的电源称为（）。
A 、电压源B 、电流源C 、受控源答案： A题型：单选5、用一个电激流和内阻并联表示的电源称为（）。
A 、电压源B 、电流源C 、受控源答案： B题型：单选6、恒流源可以等效为恒压源（）A、正确 B 、不正确答案： B题型：单选7、戴维南定理适用于（A、有源线性二端网络答案： A题型：单选）B 、非线性二端网络C 、任意二端网络8、戴维南定理适合于求（A、1B、2 C 、 3答案： A题型：单选）条支路电流。
9、电位是指电路中某点与（）之间的电压。
A、任意点 B 、参考点 C 、地答案： B题型：单选10、确定交流电有（）要素。
A、1B、2 C 、 3答案： C题型：单选11、频率是反映交流电变化的（）。
A、位置 B 、快慢 C 、大小答案： B题型：单选12、相位是反映交流电变化的（）A、位置 B 、快慢 C 、大小答案： A题型：单选13、幅度是反映交流电变化的（）A、位置 B 、快慢 C 、大小答案： C题型：单选14、相量只能表示交流电的有效值（或最大值）和（）。
A、相位 B 、频率 C 、初相位答案： C题型：单选15、复数加法运算时应采用（）。
A、代数式 B 、极标式 C 、指数式答案： A题型：单选16、复数除法运算时应采用（）。
A、代数式 B 、极标式 C 、指数式答案： B题型：单选17、交流电路采用相量分析时，应将电容写成（）。
A、X C B 、jX C C 、jX L答案： B题型：单选18、交流电路采用相量分析时，应将电感写成（）。
电工电子技术机考题库答案上传精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】《电工电子技术》机考题库及答案本人根据最近几年电大专科“机电技术一体化”专业的《电工电子技术》机考的所有题库的汇总，整编了如下考题，并按每道题第一字的声母顺序排列。
（除有图题外）单项选择题1、题图所示电路中，电阻R1支路的电流I为。
( B ) 5A2. 题图所示电路为三个二端网络，其中（）可以相互等效变换。
( C ) （a）和（c）3. 题图所示电路中，由R1、R2支路的电流可计算出R3支路的电流I为---------------------。
( C )—15A4. 题图所示电路中，两端电压U与电路中各参数的相互关系可表示为---------------------。
( A ) U=IR+U05. 题图所示电路中，电压Uab 的数值是---------------------。
( B ) B 10V6. 题图所示电路中，a点电位Va 为---------------------。
( B ) 7VA 8V ；B ；C 9V7. 题图所示电路中，电压源US 等于---------------------。
（ C ）1V9. 题图所示电路中，电源电压不变，而频率升高，各灯泡的亮度变化是---------------------。
（ B ）灯泡B变亮10. 题图所示是某一支路的电压u和电流i的波形，可以判断该支路是---------------------。
（ A ）电阻电感串联电路15.题图所示变压器，已知初级绕组N1=300匝，R=8Ω，从原方看入的电阻Ri是72Ω，则变压器次级绕组N2为C 100匝16.题图所示变压器，初级绕组N1=300匝，次级绕组N2=100匝，R=8Ω，则从初级看入的电阻Ri是（ B ）72Ω28. 题图所示电路中，硅稳压二极管VZ1的稳定电压为6V，VZ2的稳定电压为8V，两管的正向压降均为0.7V，则输出端的电压U0为---------------------。
0961]《电工电子技术》笔试1-5：AACCB 6-10：AABCA 11-15：CBBBB16-19：BBBB20、时序逻辑电路与组合逻辑电路的主要区别是( )电路具有记忆功能。
时序逻辑21、通过人体的电流的频率愈( )愈安全。
高22、( )反馈多用于改善放大器的性能。
负23、双端输出电路对称的差动放大电路，对共模输入信号的电压放大倍数近似等于( )。
零24、集成运放的( )级主要进行电压放大，要求它的电压放大倍数高，一般由共射极放大电路构成。
中间25、三相异步电动机的旋转方向决定于( )电流的相序。
定子26、某三相异步电动机额定转速n=975r/min，则转差率为s＝( )％。
2.527、继电器的体积和触点容量小，触点数目多，且通过电流较( )，所以，因此继电器一般用于控制电路中。
小28、当变压器的负载增加后，则一次侧电流和二次侧负载电流同时( )。
增大27、继电器的体积和触点容量小，触点数目多，且通过电流较( )，所以，因此继电器一般用于控制电路中。
小28、当变压器的负载增加后，则一次侧电流和二次侧负载电流同时( )。
增大[0961]《电工电子技术》判断题13、在共发射放大电路中，电流ib、ic与输入电压ui同相，而输出电压u0与输入电压ui也同相，即共射极放大电路不具有反相作用。
A.√B.×14、电压表应串联在电路中。
A.√B.×15、照明电路中保险丝可以用铜丝取代。
A.√B.×16、电动机的同步转速与电源频率无关。
A.√B.×17、给电感性负载串联电容可以提高功率因数。
A.√B.×18、一个电路中，功率不一定平衡。
A.√B.×19、无论电压和电流的参考方向选得如何，欧姆定律U=IR式子前均为正号。
A.√B.×。
