船舶专业术语的名词解释在船舶领域中，有许多专业术语需要我们掌握和理解。
这些术语不仅有助于我们更好地了解船舶的结构和操作，还可以提升我们对航海学的整体理解。
在本文中，我们将解释一些常见的船舶专业术语，帮助读者更好地掌握这些知识。
1. 船舶：船舶是指由船体、船底、甲板和其他构件组成的水上交通工具。
船舶通常被用于运送人员、货物或完成其他特定任务，如捕鱼和水上搜救。
2. 船体：船体是船舶的主体结构，它包括船的外壳以及负责支撑和保护船舶的骨架结构。
船体通常由钢铁、铝合金或纤维复合材料等材料制造。
3. 船底：船底是船舶底部的部分，它负责支撑整个船体并与水面接触。
船底的形状和设计对航海的稳定性和操控性起着重要作用。
4. 船首：船首是船舶的前部，也被称为船头。
船首通常设计成较为尖锐的形状，以减少阻力并提高船舶的速度。
5. 船尾：船尾是船舶的后部，也被称为船尾。
船尾通常设计成较为平坦的形状，以确保船舶在航行时保持稳定。
6. 舵：舵是控制船舶方向的装置，通常由舵柄和舵叶组成。
舵位于船尾附近，通过调整舵叶的角度来改变船舶的方向。
7. 螺旋桨：螺旋桨是船舶主要的推进装置，它通过旋转产生推力，推动船舶前进。
螺旋桨通常由多个叶片组成，可以根据需要调整叶片的角度。
8. 航行灯：航行灯是安装在船舶上的特定灯光，用于指示船舶的位置和方向。
根据国际海事组织的规定，航行灯的颜色和位置有具体的要求。
9. 舱室：舱室是船舶内部用于储藏货物、设备和乘客的空间。
舱室通常被划分成不同的区域，以方便管理和使用。
10. 舱盖：舱盖是船舶上覆盖货物储存区域或机舱的结构。
舱盖可以防止海水进入船舶并保护货物免受恶劣天气的影响。
11. 锚：锚是用于固定船舶位置的重型金属设备。
锚通过抛掷到水底并拉紧锚链来确保船舶在停泊时保持在所需的位置上。
12. 喷气推进器：喷气推进器是一种通过喷射水流产生推力的推进装置。
它适用于需要快速起降或需要在浅水区域进行操作的船舶。
桨舵间距对螺旋桨推进性能影响的研究螺旋桨是船舶主要的推进装置之一，其推进性能对船舶的速度和效率具有重要影响。
桨舵间距是指螺旋桨中心轴线与舵叶尖端之间的距离，对螺旋桨的推进性能具有一定的影响。
本文对桨舵间距对螺旋桨推进性能的影响进行研究。
首先，桨舵间距会影响螺旋桨的阻力。
当桨舵间距较大时，舵叶尖端离开中心轴线的距离会增加，从而增加了舵叶的曲率，导致舵叶的流线型较差，阴影面积增大，增加了舵叶的阻力。
此外，桨舵间距较大还会增加螺旋桨前部的湍流，增加了整个螺旋桨的湍流阻力。
其次，桨舵间距对螺旋桨的湍流特性具有一定的影响。
当桨舵间距较小时，舵叶尖端离开中心轴线的距离较小，舵叶流线型较好，湍流较少。
这会减少螺旋桨的湍流损失，提高推进效率。
而当桨舵间距过大时，湍流会在螺旋桨前部产生，导致湍流损失增加，推进效率降低。
此外，桨舵间距还会影响螺旋桨的气蚀性能。
当桨舵间距较大时，螺旋桨在高速运动过程中会引起空气进入船体，形成气蚀现象。
气蚀会导致螺旋桨的推力减小，推进效率降低。
因此，为了避免气蚀现象的发生，桨舵间距需要控制在合适的范围内。
综上所述，桨舵间距对螺旋桨推进性能具有一定的影响。
较小的桨舵间距可以降低阻力和湍流损失，提高推进效率；而较大的桨舵间距会增加阻力和湍流损失，降低推进效率，并且容易引起气蚀现象。
因此，在设计和使用螺旋桨时，需要考虑桨舵间距的影响，选择合适的桨舵间距，以实现最佳的推进性能。

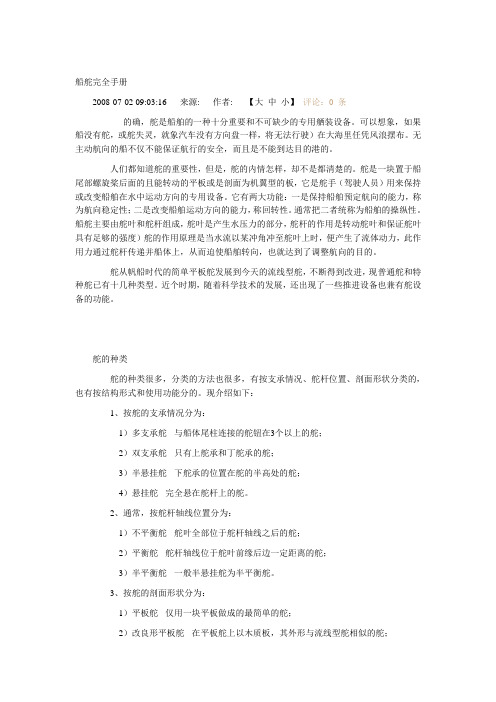

船舵完全手册2008-07-02 09:03:16 来源: 作者: 【大中小】评论：0 条的确，舵是船舶的一种十分重要和不可缺少的专用舾装设备。
可以想象，如果船没有舵，或舵失灵，就象汽车没有方向盘一样，将无法行驶）在大海里任凭风浪摆布。
无主动航向的船不仅不能保证航行的安全，而且是不能到达目的港的。
人们都知道舵的重要性，但是，舵的内情怎样，却不是都清楚的。
舵是一块置于船尾部螺旋桨后面的且能转动的平板或是剖面为机翼型的板，它是舵手（驾驶人员）用来保持或改变船舶在水中运动方向的专用设备。
它有两大功能：一是保持船舶预定航向的能力，称为航向稳定性；二是改变船舶运动方向的能力，称回转性。
通常把二者统称为船舶的操纵性。
船舵主要由舵叶和舵杆组成，舵叶是产生水压力的部分，舵杆的作用是转动舵叶和保证舵叶具有足够的强度）舵的作用原理是当水流以某冲角冲至舵叶上时，便产生了流体动力，此作用力通过舵杆传递并船体上，从而迫使船舶转向，也就达到了调整航向的目的。
舵从帆船时代的简单平板舵发展到今天的流线型舵，不断得到改进，现普通舵和特种舵已有十几种类型。
近个时期，随着科学技术的发展，还出现了一些推进设备也兼有舵设备的功能。
舵的种类舵的种类很多，分类的方法也很多，有按支承情况、舵杆位置、剖面形状分类的，也有按结构形式和使用功能分的。
现介绍如下：1、按舵的支承情况分为：1）多支承舵- 与船体尾柱连接的舵钮在3个以上的舵；2）双支承舵- 只有上舵承和丁舵承的舵；3）半悬挂舵- 下舵承的位置在舵的半高处的舵；4）悬挂舵- 完全悬在舵杆上的舵。
2、通常，按舵杆轴线位置分为：1）不平衡舵- 舵叶全部位于舵杆轴线之后的舵；2）平衡舵- 舵杆轴线位于舵叶前缘后边一定距离的舵；3）半平衡舵- 一般半悬挂舵为半平衡舵。
3、按舵的剖面形状分为：1）平板舵- 仅用一块平板做成的最简单的舵；2）改良形平板舵- 在平板舵上以木质板，其外形与流线型舵相似的舵；3）流线型舵- 舵的翼剖面是机翼型的舵，如果带有固定舵柱的就称为固定舵柱型流线型舵；4）反应舵- 是将流线型平衡舵以螺旋轴为界，按一定流程进行上下扭曲后的舵，据说这种舵可以提高推进效率4- 6％左右。
1. 船是一个狭长和左右对称的几何体，它的上部、下部和两边分别为上甲板、船底和左右舷所包围。
2. 船体的几何要素包括船的大小和形状。
3. 中线面：通过船宽中点的纵向垂直平面，它把船体分为相互对称的左右舷，因此中线面是船体的对称面。
4. 舯站面：通过船长中点垂直于中线面的横向垂直平面，把船体分为首尾两部分。
5. 基平面：通过船长中点龙骨上缘的水平面，与中线面、舯站面相互垂直，三者组成主坐标平面。
6. 也有的用设计水线面代替基平面，它是通过设计水线处的水平面，把船体分为水上和水下两部分。
7. 船体型表面在三个基本投影面上的截面分别称为中纵剖面、舯剖面和水线面。
8. 甲板边线：甲板型表面在舷边的曲线。
9. 甲板中线：甲板型表面与中线面的交线。
10. 舷弧：甲板边线的纵向曲度。
11. 首舷弧：首垂线处的甲板边线比船舯处的甲板边线高处的距离。
12. 尾舷弧：尾垂线处的甲板边线比船舯处的甲板边线高处的距离。
13. 脊弧：甲板中线的纵向曲度。
14. 梁拱：为了排除积水，船的甲板是从中线向两舷逐渐下降，下降度FH 称为梁拱。
15. 船体可分为两部分,在最上层连续甲板以下的称为主船体,以上的称为上层建筑. 16. 船长(L)----通常选用的船长有三种,即总长、垂线间长和设计水线长。
17. 总长（L OA ）：自船首最前端至船尾最后端平行于设计水线的最大距离。
18. 垂线间长（Lpp ）:首垂线(F.P)与尾垂线(A.P)之间的水平距离。
19. 水线长（L WL ）：平行于设计水线的任一水线与船体型表面首尾端交点间的水平距离。
20. 型宽（B ）----指船舶型表面之间垂直于中线面方向度量的最大距离，一般指船长中点处的宽度。
21. 型深（D ）----在船舶型表面的甲板边线最低点处，自龙骨板上表面至上甲板边板的下表面的垂直高度。
22. 吃水（d ）----龙骨基线至设计水线的垂直高度。
23. 干舷（F ）----自设计水线至上甲板边板上表面的垂直距离。
船舶操纵练习卷三您的姓名： [填空题] *_________________________________1、河床底质与锚的抓力密切相关，一般以_____抓力最好。
（） [单选题] *A.软硬适度的泥底、沙底(正确答案)B.泥沙混合底C]软泥、硬泥底D.砾石、卵石底2、船舶在大风浪中掉头应掌握的基本原则和要求包括：I.减小船舶在掉头中的横倾；Ⅱ.尽可能缩短掉头过程的时间；Ⅲ.在掉头过程中遇上大浪来临时，可强行掉头和急速回舵。
（） [单选题] *A.I、Ⅱ(正确答案)B.I、ⅢC.I、ⅢD.I、Ⅱ、Ⅲ3、在各种速度情况下，停车至船舶速度为零时所滑行的距离，称为：（） [单选题] *A.倒车冲程B.停车冲程(正确答案)C.紧急停船距离D.最短停船距离4、靠泊码头船舶遇大风浪时的措施包括：I.加强系缆；Ⅱ.保护好船体；Ⅲ.抛锚并缓和船体摇荡。
（） [单选题] *A.I、ⅡB.Ⅱ、ⅢC.I、ⅢD.I、Ⅱ、Ⅲ(正确答案)5、当侧风来自船尾，适合采用：（） [单选题] *A.抛锚逆风掉头B.顺风转并使用倒车后退船尾找风的原理进行掉头(正确答案)C.顺风掉头D.逆风掉头6、推力偏心效应横向力与船舶长宽比有关，长宽比大的船，推力偏心效应横向力_____，长宽比小的船推力偏心效应横向力______。
（） [单选题] *A. 小/大(正确答案)B. 大/小C. 大/大D. 小/小7、船舶采取抛锚掉头，一般抛出：（） [单选题] *A.掉头方向一舷艏锚(正确答案)B.掉头方向相反一舷艏锚C.左右舷艏锚D.艉锚8、对于抛锚驶靠的船舶，离泊时都采用：（） [单选题] *A.小角度驶离B.绞锚驶离(正确答案)C.开尾倒车驶离D.坐缆驶离9、横距较近的两船同向行驶时，若两船的航速越____，他们的相对速度就越____，最易发生船吸现象。
（） [单选题] *A.快/小(正确答案)B.慢/小C.快/大D.慢/大10、静止中的船舶风从正横前吹来，则该船偏转的情况是：（） [单选题] *A. 顺风偏转，直到船舶处于横风状态(正确答案)B. 顺风偏转，直到船舶处于顺风状态C. 逆风偏转，直到船舶处于顶风状态D. 以上三种情况都可能11、船舶进入浅水区，其船速下降的原因下列正确的是：I.船体下沉，纵倾增大；Ⅱ.兴波增强；Ⅲ.推进器效率降低。
船的工作原理
船是一种用来在水上运输和航行的交通工具。
它的工作原理基于阿基米德原理和动力推进系统。
首先是阿基米德原理。
根据阿基米德原理，当一个物体部分或完全浸没在液体中时，它所受到的浮力等于它所排开的液体的重量。
船体的设计被赋予了足够的浮力，使其能够浮在水面上。
船体通常由重量较轻的材料制成，例如铝或钢，以确保足够的浮力。
此外，船体通常被设计成具有空腔结构，以进一步减轻重量并增加浮力。
其次是动力推进系统。
船只需要一种动力源来推动自己在水中前进。
主要的推进系统包括舵和螺旋桨。
舵是船舶的控制装置，通过改变船舶后部的水流方向来实现船舶的转向。
而螺旋桨则是给船舶提供推力的主要装置，通过转动螺旋桨叶片，使水在船舶尾部产生反作用力，推动船前进。
在船的工作过程中，船舶的动力系统会产生推力，推动船体在水面上前进。
同时，根据舵的操作情况，船舶可以改变航向，并通过调整推力大小来控制船的速度。
总的来说，船的工作原理是基于浮力和动力推进系统的相互作用。
通过阿基米德原理提供的浮力使船能够浮在水中，并通过动力推进系统提供的推力来驱动船的前进。
这使得船成为水上运输和航行的重要工具。
船舶推进系统的组成船舶推进系统是船舶的核心部件之一，主要作用是将船舶推动在水中前进。
船舶推进系统一般由以下几个组成部分：1. 主机：主机是船舶推进系统的核心，主要的功率输出器。
主机的类型有很多，包括柴油机、涡轮机和电动机等。
柴油机是最常用的主机类型，其具有结构紧凑、功率大、经济实用等特点。
2. 转向装置：转向装置是控制船舶方向的关键部件，主要包括舵机和操纵系统。
舵机可以通过转动舵叶实现船舶方向的变化，而操纵系统则是控制舵机的执行机构。
3. 螺旋桨：螺旋桨是船舶推进系统的动力输出器，通过螺旋桨叶片的旋转产生推力，从而驱动船舶前进。
螺旋桨的类型有很多，包括固定桨、可调桨和船尾推进等。
4. 螺旋桨轴线系统：螺旋桨轴线系统负责将主机输出的动力传递到螺旋桨上，并保证其转动平稳。
主要包括轴线、轴承、轴封等组件，其中轴封是保护水密性的一种关键部件。
5. 油系统：船舶推进系统需要多种液体来提供润滑、冷却和燃料等功能。
油系统通常包括储油箱、油泵、滤器等部件。
6. 冷却系统：船舶推进系统需要通过冷却系统将发动机的余热排出。
冷却系统通常包括水泵、散热器、海水冷却器等组件。
7. 控制系统：控制系统是船舶推进系统的大脑，其负责协调和监控整个推进系统的运行。
控制系统可以通过自动化和智能化手段提高系统的控制精度和灵活性。
总之，船舶推进系统的组成部分是复杂而多样的，需要各个部件之间协调配合，方可实现高效而可靠的航行。
在船舶使用过程中，还需要对各个部件进行定期检查和维护，以确保系统的正常运行。
船厂常用英语第一课船舶名称1．船舶工程Ship engineering2．船舶Ship, Vessel3．艇Boat, Craft4．商船Merchant ship, Commercial ship5．运输船Transport ship6．客船Passenger ship7．客货船Passenger-cargo ship8．货船Cargo ship, Freighter, Cargo carrier 9．干货船Dry cargo ship10 杂货船General cargo ship11 多用途货船Multipurpose cargo ship12 散货船Bulk carrier, Bulk cargo ship13 运煤船Coal carrier14 运木船Timber carrier, Log carrier15 矿砂船Ore carrier16 液货船Tanker, Liquid cargo17 油船Oil tanker, Oil carrier18 成品油轮Product carrier19 穿梭油轮Shuttle tanker20 滚装船Roll on-Roll off ship, Ro-Ro ship21 集装箱船Container ship22 载驳船Barge carrier, Lighter aboard ship23 渡船Ferry24 驳船Barge, Lighter第二课船舶总布置甲板及舱室1，总布置General arrangement2，舱室布置Interior arrangement3，机舱布置Engine room arrangement4，梯道布置Stair way and passage way arrangement 5，舱Compartment6，舱室Space7，艏尖舱Fore peak8，艉尖舱After peak9，底边舱Bottom side tank10 顶边舱Top side tank11 边舱Wink tank12 底舱Hold13 双层底舱Double bottom tank14 深舱Deep tank15 甲板间舱Between deck space16 空隔舱Cofferdam17 罗经甲板Compass deck18 驾驶甲板Navigation deck, Bridge deck19 艇甲板Boat deck20 游步甲板Promenade deck21 起居甲板Accommodation deck22 直升机甲板Helicopter deck23 上甲板Upper deck24 起货机甲板Winch platform25 通道Passage, Alleyway26 内通道Interior alleyway27 外通道Exterior passage way28 跳板Ramp29 驾驶室Wheel house, Navigation bridge30 海图室Chart room31 报务室Radio room32 雷达室Radar room33 机舱Engine room34 锅炉室Boiler room35 泵舱Pump room36 锚链舱Chain locker37 舵机舱Steering engine room38 通风机室Fan room39 消防控制室Fire-control room40 桅室Mast room41 声呐室Sonar transducer space42 机修间Work shop43 起居舱室Accommodation living quarter44 居住舱室Cabin45 船长室Captain room46 大副室Chief officer room47 轮机长室Chief engineer room48 大管轮室First engineer room49 船员室Crew room50 客舱Passenger cabin51 货舱Cargo hold, Cargo space52 货油舱Cargo oil tank53 集装箱舱Container hold54 冷藏货舱Refrigerated cargo55 车辆舱Vehicle hold56 液化天然气舱Liquefied natural gas tank57 行李舱Luggage room58 液舱Liquid tank59 燃油舱Fuel oil tank60 滑油舱Lubricating oil tank61 污油舱Sludge tank, Dirty oil tank62 压载水舱Ballast water tank63 淡水舱Fresh water tank64 饮水舱Drinking water tank第三课基本投影面与船舶主要尺度1．船体型表面Molded hull surface2．型排水体积Hull volume3．中站面Mid-station plane4．基面Base plane5．中线面Center line plane6．基线Base line7．主尺度Principal dimensions8．总长Length overall9．最大长度Extreme length10 垂线间长Length between perpendiculars(Lpp)11 水线长Waterline length12 设计水线长Designed waterline length(Lwl)13 满载水线长Load waterline length14 型宽Molded breadth15 最大宽Extreme breadth16 型深Molded depth17 吃水Draft, Draught18 型吃水Molded draft19 设计吃水Designed draft20 结构吃水Scantling draft21 艏吃水Fore draft22 艉吃水After draft23 平均吃水Mean draft24 满载吃水Loaded draft25 型线图Lines plan26 艏垂线Forward perpendicular27 艉垂线After perpendicular28 站Ordinate station29 中站Mid-station30 型线Molded lines31 型值表Table of offsets32 横剖面Transverse sections33 水线面Water plane34 纵剖面Longitudinal section35 梁拱Camber第四课油船外观,装置1．船首标志Head mark2．锚Anchor3．首吃水标志Forward draft mark 4．球鼻首Bulbous bow5．中部吃水标志Mid-ship draft mark6．螺旋桨Propeller7．舵Rudder8．起锚机Windlass9．前桅Fore mast10 通风筒Ventilator11 十字缆柱Cross bite12 甲板部门仓库Deck store13 吊杆Derrick boom14 吊柱Derrick post15 天线桅Antenna pole16 救生艇Life boat17 桥楼Bridge18 雷达桅Radar mast19 烟囱Funnel20 舷梯Accommodation ladder21 货油装载站Loading station22 通用导缆器Universal chock23 水线Draft line24 货油舱口Cargo oil hatch25 货油管Cargo oil pipe第五课尾机型货船1. 舵Rudder2. 螺旋桨Propeller3. 尾锚，大流锚Stream anchor4. 舭龙骨Bilge keel5. 舷梯Accommodation ladder6. 绞缆机Mooring winch7. 双柱系缆桩Ballard8. 导缆孔Fair-leader9. 蔬菜库Vegetable chamber10 天窗Skylight11 烟囱Funnel12 菌型通风筒Mushroom ventilator13 喇叭形通风筒Cowl head ventilator14 救生艇Lifeboat15 吊艇装置Lifting gear16 雷达桅Radar mast17 测向仪天线Direction finder antenna18 航迹灯Range light19 桅顶灯Mast head light20 舷灯Side light21 吊杆柱King post22 起货机Winch23 吊货杆Derrick boom24 吊杆柱Derrick post25 前桅Hatch26 货仓口On-deck girder第六课小型客货船1．螺旋桨Propeller2．尾柱Stern frame3．舵Rudder4．辅助船，小船，舢板Tender5．吊艇柱Boat davit6．尾灯Stern light7．旗杆Ensign staff8．吊锚杆Anchor davit9．导缆钳Fair-lead10 扇形格子Quadrant grating第七课军舰装置1．首声纳Bow sona2．锚Anchor3．导缆钳和首旗杆Fair-lead & Jack staff 4．挡浪板，防浪板Wave screen5．绞盘Capstan6．高平两用炮Dual purpose gun 7．反潜火箭发射器ASROC Launcher 8．带缆桩Bitt9．驾驶桥楼Navigation bridge10 高平两用炮中央瞄准仪Director for dual purpose gun11 火炮雷达Fire control system radar12 对空搜索雷达Air search radar13 水面警戒雷达Surface search radar14 烟囱Stack15 桁架桅Lattice mast16 小艇Cutter17 鱼雷发射管Anti-submarine torpedo tube18 鞭状天线Whip aerial19 探照灯Searchlight20 对空发射架Tarter launcher21 舭龙骨Bilge keel22 螺旋桨Propeller23 救生筏箱Life raft container24 舵Rudder25 对空导弹瞄准雷达Tarter anti-air missile guided radar第八课驱逐舰装置1．首旗杆Jack staff2．锚Anchor3．舱口Hatch4．挡（防）浪板Wave screen5．绞盘Capstan6．单管高射炮High angle gun7．反潜火箭ASROC (Anti-submarine rocket) 8．舷梯Accommodation ladder 9．驾驶桥楼Navigation bridge10 机舱中央瞄准仪Direction for machine gun11 信号楼桥Flag deck12 对空搜索雷达Air search radar13 水面警戒雷达Surface search radar14 烟囱Stack15 桁架桅Lattice mast16 小艇Cutter17 鱼雷发射管Torpedo tube18 鞭状天线Whip aerial19 探照灯Searchlight20 吊车Crane21 舭龙骨Bilge keel22 声纳导流罩Sona dome23 救生筏Life raft24 整流尾鳍Skeg25 尾轴架Shaft bracket26 螺旋桨Propeller27 螺旋桨护栏Propeller guard28 舵Rudder29 带缆桩Bollard30 直升机库Helicopter hanger31 直升机甲板Helicopter deck32 闭式导缆钳Closed fair-lead33 导缆钳Fair-lead34 尾旗杆Ensign staff35 海军军旗Naval ensign第九课船体结构名称1．中内龙骨Center girder2．旁内龙骨Side girder3．船底纵骨Bottom longitudinal4．内底纵骨Top longitudinal of double bottom 5．实肋板Solid floor6．龙骨底板Keel7．A列板，龙骨翼板 A strake8．船底外板Bottom plating9．舭列板Bilge strake10 舷侧外板Side plating11 舷顶次列板Top side strake12 舷顶列板Sheer strake13 内底板Inner bottom plating14 舭肋板Tank side bracket15 内底缘板扣板Gusset plate16 内舱肋骨Hold frame17 甲板间肋骨Between deck frame18 第二层甲板梁Second deck beam19 梁肘板Beam bracket20 第二层甲板Second deck21 上甲板Upper deck22 甲板边板Stringer plate23 肋骨肘板Tripping bracket24 强横梁Deck transverse beam25 甲板纵骨Deck longitudinal26 甲板纵桁Deck girder27 舱口围板Hatch coaming28 强横梁Strong beam29 强肋骨Web frame30 货仓支柱Hold pillar31 甲板间支柱Between deck pillar32 舷墙板Bulwark plate33 舷墙扶手Hand rail34 舷墙撑材Bulwark branchet35 水平防挠材Horizontal stiffener36 舭龙骨Bilge keel37 中肘板Docking bracket38 内底边板肘板Bracket to margin plate39 水密肋板Watertight floor40 水密肋板肘板Bracket to watertight floor41 垂直扶强材Vertical stiffener42 支柱Strut43 扇形孔，锯齿孔Scallop or Serration44 减轻孔Lightening hole45 内底边板Margin plate46 人孔Manhole47 水密舱壁Watertight bulkhead48 舱壁扶强材Bulkhead stiffener49 覆板Doubling第十课艏部舣装1．起锚机Windlass2．锚链止动器Chain cable compressor 3．锚链筒Hawse pipe4．锚链Anchor chain5．双柱带缆桩Ballard6．导缆钳Fair-lead7．导缆孔Mooring pipe8．甲板端导缆滚轮Deck end roller9．钢索导轮Wire reel10 喇叭形通风筒Cow head ventilator11 吊货杆Derrick boom12 吊杆支托架Boom support13 通风测深管Air and sounding pipe14 旗杆Flag staff15 吊锚杆Anchor davit16 无杆锚Stockless anchor17 锚卸扣Anchor shackle18 锚柄Anchor shank , Anchor shall19 锚冠Anchor crown20 锚臂Anchor arm21 锚掌Anchor palm22 锚爪Anchor fluke23 停泊灯柱，锚灯柱Anchor light davit24 栅栏栏杆Open rail25 栏杆扶手Hand rail stanchion26 扶手Hand rail27 锚穴Anchor recess28 首导缆钳Bow chock29 锚链筒喇叭口Bell-mouth of hawse pipe30 锚链筒甲板法兰Deck flange of hawse pipe31 有杆锚Stock anchor32 燕尾锚33 锚杆Anchor stock34 系船浮筒35 刹车带Brake band36 主齿轮Main gear wheel37 链轮Gypsy wheel, star wheel38 制动器，刹车闸Brake39 带缆卷筒Warping drum40 汽缸Cylinder41 离合器控制杆Clutch lever第十一课房间内部舣装1．办公桌Desk2．转椅Revolving chair 3．书柜Book case 4．小橱End lock 5．茶几Table6．角形沙发Sofa7．扶手软椅Arm chair8．方舷窗Square window 9．台灯Desk light10 电话Telephone11 舷窗帘Curtain12 窗帘盒Curtain box13 时钟Clock14 舱顶灯Ceiling light15 扩散器Diffuser16 床Bed17 床头柜Bed side locker18 五屉柜Chest of drawer19 安乐椅Easy chair20 衣柜Wardrobe21 救生衣柜Life jacket locker22 镜子Mirror23 镜灯Mirror lamp24 床头灯Bed lamp25 衣帽挂钩Hat & coat hook26 梳妆柜Toilet locker27 洗脸盆Wash basin28舷窗Side scuttle29 书架Book rack30 防溅板Splash board31 水瓶架Bottle holder32 立柜Locker33 球形导向送风头Punkah louver34 餐桌Mess table35 椅子Mess chair36 带泄水槽的餐具柜Dresser with sink37 服务台Serving table38 食品柜Food locker39 餐具搁架Plate rack40 开水炉Water boiler41 水冷却器Water cooler42 电视机Television43 娱乐品小柜Game locker44 记事板Notice board45 合页Hinge46 锁孔板Escutcheon47 把手Handle48 橡皮密封圈Rubber seating ring49 风暴盖Dead light50 绞链Hinge51 舷窗Side light52 窗框Frame53 蝶形夹扣Butterfly clip54 舷窗Port or Scuttle55 玻璃Glass cover56 活动窗框Side light frame57 固定窗框Port frame58 滴水盒Saveall第十二课楼桥，驾驶室设备1. 机舱传令钟Engine telegraph2. 自动操舵仪Gyro pilot telemeter3. 雷达显示器Radar indicator4. 磁罗经Magnetic compass5. 舵轮Steering wheel6. 通航行桥楼的传声筒V oice tube to flying bridge7. 旋转了望窗Clever view screen8. 号钟Signal bell9. 液压遥控操舵器Transmitter, Telemeter10 船长Captain11 驾驶员Officer12 舵工Quarter master13 计程仪指示器Indicator of log14 雷达扫描装置Scanner of radar15 无线电测向仪16 汽笛拉线Wire of whistle17 扶手Hand rail18 导风板Wind screen19 六分仪Sextant20 起重柱Derrick post21 雷达Radar22 信号发送接收机Signal transmitter-receiver23 喇叭口Horn24 发射器Reflector25 波导管Wave guide26 扫描器传动装置Scanner drive assemble 27．游标Index arm28．水平镜Horizontal glass29．色屏Shades30．动镜Index mirror31．手柄Handle32．望远镜Telescope33．弧形板Arc34．色屏Shades35．微调螺钉Tangent screw36. 测微计Micrometer37. 信号匹配显示器Signal matching indicator38. 舵轮Steering wheel39. 自动舵操舵台Gyro-pilot steering stand40. 雷达显示器Radar indicator41 楼桥集中操纵台Bridge console stand42. 投影磁罗经Projector compass43. 连通上桥楼的传话筒V oice tube to flying bridge44. 旋转视窗Clear view screen45. 信号钟Signal bell46. 电话Telephone47.电罗经Gyro-compass48.记事板Blackboard49. 舷侧出入口Outside doorway50. 双筒望远镜Binoculars51. 侧推器操纵手柄Side thruster lever52. 可调螺距螺旋桨调节手柄CPP lever53. 球形导向送风头Paunch louver54. 室内灯Room light55. 仪表板（发动机用）Gauge board(engine)56. 仪表板（航海用）Gauge board(navigation)第十三课救生器材1．救生筏放置处Stowage position2．充气救生筏容器Survival pack3．绳梯Jumping ladder4．浮锚Sea anchor5．蓬架Arch6．浮体Buoyancy tube7．救生索Life line8．天棚Tent9．灯Light10 自动发烟式烟幕筒11 自燃灯Autolight lamp12 救生索Life line13 系绳栓及绳Toggle and line14 哨子Whistle15 充气阀Inflation valve16 气胀式救生筏Inflatable life-raft17 带格栅救生浮具Carley life float18 充气式救生衣Inflatable life jacket19 救生圈Life-buoy20 手持烟火信号Hand fire signal21 救生服Immersion suit22 救助艇Rescue boat23 耐火救生艇Fire-resistant lifeboat24 全封闭救生艇Totally enclosed lifeboat25 救生设备Life-saving appliance26 救生艇Lifeboat27 开敞式救生艇Open lifeboat28 部分封闭救生艇Partially enclosed lifeboat第十四课工人常用会话1．我是电工车间的工人。
7舵和螺旋桨构造(Rudder and Screw Propeller)舵和螺旋桨是船舶的重要操纵设备。
舵的作用是改变船的航向，螺旋桨的作用是产生推动船前进的动力。
7.1 各种类型舵的结构图7.1.1舵的类型types of rudder(I) 半平衡舵semi-balanced rudder(II) 悬挂舵spade rudder(III) 多支承舵multi-pintle rudder(IV) 三支点平衡舵three bearing balanced rudder(V) 穿心舵轴平衡舵penetrating spindle balanced rudder（I）（II）（III）（IV）（V）图7.1.2平板舵结构(不平衡舵) single plate rudder○1 上舵杆 upper rudder stock ○2 连接法兰 joint flange, coupling flange ○3 上舵销 upper rudder pintle ○4 舵钮 rudder gudgeon, rudder brace ○5 舵臂 rudder arm ○6 中舵销 intermediate rudder pintle ○7 下舵杆 lower rudder stock ○8 舵板 rudder plate ○9 下舵销 lower rudder pintle图7.1.3 流线型舵结构（平衡舵） streamlined rudder construction ○1 舵杆 rudder stock ○2 舵面板 rudder surface plate ○3 水平肋板 horizontal floor ○4 焊接衬板 weld backing ○5 垂直舵板 vertical rudder plate ○1 ○2 ○3 ○4 ○5 ○6 ○7 ○8 ○9 图7.1.2 平板舵结构图7.1.4 流线型舵装置 streamlined rudder gear○1 舵杆 rudder stock ○2 吊环眼 hoisting ring eye ○3 舵顶板 rudder top plate ○4 水平法兰接头 horizontal flange joint ○5 垂直法兰接头 vertical flange joint ○6 上舵轴衬套 upper rudder axle sleeve (liner) ○7 上轴承 upper bearing ○8 舵面板 rudder surface plate ○9 中间舵轴衬套 middle sleeve (liner) ○10 横向肋板 transverse floor ○11 下舵轴衬套 lower rudder axle sleeve (liner) ○12 下轴承 lower bearing ○13 衬套 sleeve, liner ○14 舵轴承座 rudder axle support ○15 舵底板 rudder bottom plate ○1 ○2 ○3 ○4 ○5 图7.1.3 流线型舵结构○16 竖向肋板 vertical floor ○17 舵底塞 plug ○18 舵轴 rudder axle ○19 圆螺母 circular nut图7.1.5 特种舵 special type rudder(a ) 整流帽舵 bulb type rudder(b ) 主动舵 active rudder(c ) 襟翼舵 flaptype rudder○1 主舵 main rudder ○2 副舵 auxiliary rudder ○3 太阳齿轮 sun gear ，sun wheel ○1 ○5 ○2 ○3 ○4 ○6 ○7 ○8 ○9 ○10 ○11 ○12 ○13 ○14 ○15 ○16 ○17 ○18 ○19 图7.1.4 流线型舵装置○4行星齿轮planetary gear(d) 反应舵reaction rudder（a）整流帽舵（b）主动舵○3○4○2○1（d）反应舵（c）襟翼舵图7.1.5 特种舵7.2 舵设备图7.2.1操舵装置布置arrangement of steering gear ○1上甲板upper deck○2舵扇rudder quadrant○3电动舵机electric rudder gear○4上舵承upper rudder bearing○5舵机平台steering gear platform○6舵杆rudder stock○7舵杆套筒rudder stock trunk○8下舵承lower rudder bearing○9艉框stern frame○10舵叶rudder blade○11螺旋桨screw, screw propeller○12舵底枢rudder bottom gudgeon○2○1○3○4○5○6○7○8○9○10○11○12图7.2.1 操舵装置布置图7.2.2 舵承rudder bearing (carrier)(a) 上舵承upper rudder bearing (carrier)○1衬套sleeve○2止推滚珠轴承thrust ball bearing○3舵承体ruder carrier○4螺栓bolt○5填料stuffing○6舵承盖rudder bearing cover(b) 下舵承lower rudder bearing○1挡板baffle○2水密填料watertight stuffing○3螺钉screw○4舵杆衬套rudder stock liner○5衬套sleeve○6填料stuffing○7本体rudder bearing body○8压盖dogging cover○9螺栓bolt(c) 只设上舵承upper rudder bearing (carrier)only ○1舵杆rudder stock○2滚珠轴承ball bearing○3水密填料watertight stuffing○4底座base, seat○5甲板deck○6衬套sleeve图7.2.3 齿扇式电动舵机 quadrant steering gear○1 舵杆 rudder stock ○2 舵扇 rudder quadrant ○3 缓冲弹簧 buffer spring, damped spring ○4 舵柄 tiller ○5 齿轮 gear ○6 电动机 electric motor ○7 蜗轮 wormwheel ○8 蜗杆 worm○1 ○2 ○4 ○3 ○5 ○6 ○7 ○8 ○6 ○6 ○1 ○5 ○9 ○3 ○2 ○4 ○5 ○8 ○3 ⑦ ○4○2○1 ○4 ○3 ○2○1 ○5 ○6 （a ）上舵承 （b ）下舵承 （c ）只设上舵承 图7.2.2 舵承图7.2.4 a 液压操舵系统hydraulic steering system○1舵轮steering wheel○2舵角指示器rudder angle indicator○3电动舵角指示接收器electric rudder angle receiver ○4伞型齿轮bevel gear○5补充液压油柜replenishing tank○6液压泵hydraulic pump○7安全阀safety valve○8液压缸hydraulic cylinder○9活塞杆piston rod○10注入盖filling cap○11滑箱slide box○12十字头crosshead○13舵柄tiller○14舵杆rudder stock○15连杆connecting rod○16舵叶rudder blade○1○2○3○10○4○11○5○12○13○6○14○7○8○9○15○16图7.2.4 b 液压遥控操舵系统hydraulic remote-steering system ○1液压信号发送器transmitter○2舵轮steering wheel○3操舵台steering stand○4舵机室steering gear room○5滑动锤sliding ram○6伺服器十字头cross head of servo device○7连接头joint○8伺服器servo device○9连杆connecting rod○10舵叶rudder blade○11电动机electric motor○12液压缸hydraulic cylinder○13舵柄tiller○14游动连杆floating link○15动力液压泵driving hydraulic pump○1○2○4○5○3○12○6○7○13○14○15○8○11○9○10图7.2.4 b液压遥控操舵系统7.3 螺旋桨图7.3.1 螺旋桨的结构construction of screw propeller ○1桨叶blade○2桨毂boss○3整流帽nose cone○4尾轴tail shaft图7.3.2 螺旋桨桨叶各部位名称names of blade parts ○1导边leading edge○2随边trailing edge○3叶面blade face○4叶背back of blade, back○5叶根blade root○6叶梢blade tip○1○4○3○2图7.3.1 螺旋桨的结构○2○1○3○5○4○6图7.3.2 螺旋桨桨叶各部位名称图7.3.3 可变螺距螺旋桨variable pitch screw propeller○1可转动桨叶turnable blade○2整流帽nose cone○3桨毂boss○1○2○3正车停车倒车图7.3.3 可变螺距螺旋桨图7.3.4 可变螺距螺旋桨结构construction of variable pitch screw propeller○1可转动桨叶turnable blade○2滚柱轴承roller bearing○3桨毂boss○4活塞杆piston rod○5空心主轴hollow shaft○6跟踪拉杆tracking rod○7操纵杆control rod, joystick○8○9进油管oil intake pipe○10控制阀control valve○11杆头spar head○12叶根销子pin○13活塞piston图7.3.5 转动导管螺旋桨 turnable shrouded (ducted) screw ○1 艉突体 stern counter ○2 转轴 axle ○3 舵叶 rudder blade ○4 螺旋桨尾轴 tail shaft ○5 导管 conductor tube ○6 桨叶 screw blade ○7 尾轴支架 propeller shaft bracket○1 ○7 ○8 ○9 ○2 ○12 ○3 ○4 ○5 ○6 ○10 ○11 ○13 图7.3.4 可变螺距螺旋桨结构○1 ○2 ○3 ○4 ○5 ○7 ○6图7.3.6 回转式螺旋推进器 rotary screw propeller○1 转盘 rotating disk ○2 垂直轴 vertical shaft ○3 带导管螺旋桨 shrouded screw图7.3.7 直叶推进器 Voith-Scheider propeller, cycloidal propeller ○1 垂直转动轴 vertical shaft ○2 转盘 rotating disk ○3 直叶角度偏心调节装置 eccentricing adjusting gear ○4 直叶 cycloidal blade○1 ○2 ○3 图7.3.6 回转式螺旋推进器 ○1 ○2 ○3 ○4。
