公路隧道工程施工测量规范一、总则隧道工程施工测量是指在隧道工程施工过程中，对隧道工程进行测量、监测和控制的过程。
为了保证隧道工程施工的顺利进行，保证工程质量，需要制定相关的测量规范，明确测量工作的内容和要求，便于施工单位进行准确的测量工作。
本规范适用于公路隧道工程施工过程中的测量工作，包括测量前的准备工作、测量工作的具体内容和要求，以及测量后的处理和记录。
施工单位在进行测量工作时应从事故、质量和工程进度等方面进行综合考虑，确保测量结果的准确性和可靠性。
二、测量前的准备工作（一）测量前的资料核对在进行隧道工程施工测量前，施工单位应从设计图纸、规范和施工方案等方面对测量的相关资料进行核对，确保测量前的工作基础具备。
对于无法核对的地质情况和工程资料，应与设计单位和监理单位进行沟通，明确相关信息。
（二）测量前的测量仪器准备施工单位应具备相应的测量仪器和设备，并进行仪器的校准和检定。
对于需要使用的测量仪器，应在使用前进行检查和试验，保证测量仪器的正常工作。
（三）测量前的准备工作在进行隧道工程施工测量前，施工单位应对测量的具体任务进行计划，确定测量的方法和程序，对测量所需的人员和材料进行安排。
在确定测量点的设置和选取时，应考虑测量结果的准确性和可靠性，确保测量结果符合工程要求。
三、测量工作的具体内容和要求（一）隧道轴线测量1. 隧道轴线测量应根据设计要求，在隧道的进口、出口以及隧道内进行测量。
测量方法可采用导线测量和全站仪测量，对于特殊要求的隧道轴线测量，应使用相应的仪器和方法进行测量。
2. 测量结果应及时记录，并进行分析和处理。
测量结果应符合设计要求，并能与实际情况相符合。
3. 隧道轴线的测量结果应在设计图纸上进行标注，确保施工单位能够清晰的了解隧道轴线的位置和布置。
（二）隧道横断面测量1. 隧道横断面测量应根据设计要求，在隧道的不同位置进行测量。
测量方法可采用全站仪测量和激光测距仪测量，对于特殊要求的隧道横断面测量，应使用相应的仪器和方法进行测量。
3 施工测量3.1 一般规定3.1.1控制测量的精度应以中误差衡量，最大误差(极限误差)规定为中误差的两倍。
3.1.2 隧道施工时应做好下列工作：(1)长隧道设置的精密三角网或精密导线网，应定期对其基准点和水准点进行校核；(2)洞外水准点、中线点应根据隧道平纵面、隧道长度等定期进行复核，洞内控制点应根据施工进度设定。
3.1.3洞内施工隧道测量，桩点必须稳定、可靠，且通视良好。
水准点应设在不易损坏处，并加以妥善保护。
测量仪器、工具在使用前应作检校，保证仪器具的技术状态符合使用要求，使用光电测距仪时，应按其使用规定要求进行。
3.1.4隧道平面控制测量的精度、隧道内两相向施工中线在贯通面上的极限误差、由洞外和洞口内控制测量误差引起在贯通面产生的贯通误差影响值、洞内导线测角、量距的精度以及两洞口水准点间往返测高差不符什，均应符合交通部现行的《公路隧道勘测规程(JTJ 063)》的规定。
3.1.5隧道竣工后应提交贯通测量技术成果书、贯通误差的实测成果和说明、净空断面测量和永久中线点、水准点的实测成果及示意图。
3.2 洞内施工测量3.2.1洞内导线应根据洞口投点向洞内作引伸测量，洞口投点应纳入控制网内，由洞口投点传递进洞方向的联接角测角中误差，不应超过测量等级的要求，后视方向的长度不宜小于300m。
导线点应尽量沿路线中线布设，导线边长在直线地段不宜短于200m；曲线地段不宜短于70m。
无团合条件的单导线，应进行二组独立观测，相互校核。
用中线法进行洞内测量的隧道，中线点间距直线部分不宜短于100m；曲线部分不宜短于50m。
当用正倒镜延长直线法或曲线偏角法检测延伸的中线点时，其点位横向偏差不得大于5mm。
3.2.2特长隧道、长隧道及采用大型掘进机械施工的隧道，宜用激光设备导向。
3.2.3供导坑延伸和掘进用的临时点可用串线法标定，其延伸长度在直线部分不应大于30m；曲线部分不应大于20m。
串线法的两吊线间距不宜小于5m。
隧道工程施工测量规范一、概述隧道工程施工测量是隧道工程的重要组成部分，它是保证隧道工程质量、安全、进度和投资控制的重要手段。
本规范明确了隧道工程施工测量的基本要求、工作内容、方法和技术指标，适用于新建、扩建和改建隧道工程施工测量工作。
二、基本要求1. 隧道工程施工测量应遵循国家有关法律法规、标准和规范，结合工程实际情况，制定合理的施工测量方案。
2. 隧道工程施工测量应由具有相应资质的测量单位承担，测量人员应具备相应的专业技术资格。
3. 隧道工程施工测量应采用先进的技术设备和方法，确保测量数据准确、可靠。
4. 隧道工程施工测量应建立健全质量保证体系，加强过程控制，确保测量质量。
5. 隧道工程施工测量应加强与设计、施工、监理等单位的沟通与协调，确保测量工作顺利进行。
三、工作内容1. 控制测量：包括地面控制测量、地下控制测量和贯通测量。
2. 施工放样：包括隧道中心线、边线、高程等放样。
3. 施工监测：包括隧道施工过程中的位移、收敛、拱顶下沉等监测。
4. 竣工测量：包括隧道工程完工后的全面测量，为工程验收提供数据依据。
四、方法和技术指标1. 控制测量：（1）地面控制测量应采用附合路线形式或同精度的其他形式。
（2）地下控制测量应在隧道贯通后采用附合路线形式重新布设和施测。
（3）贯通测量误差应符合以下要求：横向贯通测量误差≤50mm，高程贯通测量误差≤25mm。
2. 施工放样：（1）隧道中心线放样误差应≤10mm。
（2）边线放样误差应≤20mm。
（3）高程放样误差应≤10mm。
3. 施工监测：（1）位移监测误差应≤5mm。
（2）收敛监测误差应≤10mm。
（3）拱顶下沉监测误差应≤10mm。
4. 竣工测量：（1）隧道中心线、边线、高程等测量误差应符合施工放样要求。
（2）隧道工程完工后的全面测量，应确保测量数据准确、可靠。
五、质量保证措施1. 建立健全质量保证体系，明确质量责任。
2. 加强测量人员培训，提高测量技术水平。
隧道施工测量技术要求一、开工前的测量。
1. 控制点。
首先呢，在隧道施工之前，得把控制点给找好、定好。
就像给隧道施工找个基准点一样，这些控制点要足够精确，误差那得控制在很小的范围内，不然这隧道从一开始就歪了可不行。
一般来说，平面控制点的精度得按照相关的测量规范来，比如说在多少毫米之内。
而且这些控制点得在隧道施工影响范围之外，要牢固，别今天定好了，明天被施工的动静给弄没了或者移位了。
2. 洞口测量。
洞口的测量也是个大事儿。
要准确测量洞口的位置、地形地貌啥的。
得知道洞口周边的地势是高是低，有没有什么障碍物，这样才能合理规划隧道从洞口怎么开始挖。
就像你要进一个房间，得先看看门周围的情况一样。
要测量洞口的横断面，把尺寸量准了，方便后续施工的设计。
3. 中线和水准测量。
隧道的中线就像隧道的脊梁骨，得测准了。
根据控制点把隧道的中线在地面上标出来，这中线的精度可不能马虎。
水准测量呢，就是要确定隧道沿线的高程，知道哪里高哪里低，这样在挖的时候才能控制好坡度。
就像修滑梯一样，坡度不对，滑起来就不顺畅了。
二、施工过程中的测量。
1. 掘进方向测量。
在隧道掘进的时候，得时刻盯着掘进方向。
不能让挖掘机或者盾构机瞎挖，就像开车得看着路一样。
要经常用测量仪器来检查掘进方向是不是偏离了中线，一般隔一段距离就得测一次，要是发现偏了，得赶紧调整。
比如说用激光指向仪来给掘进设备指明方向，这个激光指向仪也要定期检查校准，可不能它自己都指错了方向。
2. 断面测量。
随着隧道不断掘进，要测量隧道的断面。
看看挖出来的断面形状是不是符合设计要求，有没有挖多了或者挖少了的地方。
就像做蛋糕一样，你得把蛋糕的形状做对了。
如果断面测量发现问题，得及时处理，不然可能会影响隧道的结构稳定性或者导致空间浪费。
3. 沉降和收敛测量。
这可是很重要的一点。
隧道在施工过程中，周围的岩土可能会发生沉降或者隧道本身会有收敛变形。
要在隧道内合适的位置设置监测点，定期测量沉降和收敛的数值。
公路隧道测量规范篇一：公路测量规范2中华人民共和国行业标准公路勘测规范Specifications for Highway Reconnaissance SurveyJTJ061-99关于发布《公路勘测规范》的通知交公路发[1999]269号各省、自治区交通厅，北京市交通局，上海市市政工程管理局，天津市市政工程局，重庆市交通局，部属公路设计、施工、科研、监督、监理单位，公路院校：现批准发布《公路勘测规范》（编号JTJ061-99），作为行业标准，自1999年12月1日起施行。
1985年发布的《公路路线勘测规范》（JTJ061-85）以及1991年发布的《公路桥位勘测设计规范》（JTJ062-91）、1985年发布的《公路隧道勘测规程》（JTJ063-85）中有关勘测的内容同时废止。
《公路勘测规范》由交通部第一公路勘察设计院主编，人民交通出版社出版。
希望各单位在实践中注意积累资料，总结经验，及时将发现的问题和修改意见函告交通部第一公路勘察设计院，以便修订时参考。
中华人民共和国交通部1999年6月4日1 总则1.0.1 为统一公路勘测的技术要求、精度和作业方法，提高公路勘测水平和质量，适应公路工程建设需要，制订本规范。
1.0.2 本规范适用于新建和改建公路项目，以及桥梁、隧道、互通式立体交叉等独立建设项目的勘测。
1.0.3 公路勘测除应符合本规范外，还应符合国家现行的有关强制性标准的规定。
1.0.4 公路勘测应按《公路工程基本建设项目设计文件编制办法》所规定的设计阶段进行相应的勘测工作，本规范按初测、定测及一次定测编制。
1.0.5 各设计阶段，当需对路线、桥梁、隧道、互通式立体交叉等进行方案比较时，应对各方案进行同深度的勘测与调查。
1.0.6 公路勘测作业方法除应使用本规范规定的各种方法外，亦可运用高新技术采用符合本规范精度规定的其它勘测方法，不断提高公路勘测质量与水平。
1.0.7 本规范的测量精度以中误差为衡量指标，极限误差为中误差的两倍。
公路隧道施工技术规范洞口、明洞与浅埋段工程一、洞口工程1、洞口开挖土石方应遵守下列规定：1.1、进洞前应尽早完成洞口排水系统。
1. 2、安设计要求进行边、仰坡放线，白上而下逐段开挖，不得掏底开挖或上下重叠开挖。
1. 3、清除洞口上方有可能滑塌的表土，灌木及山坡危石，不留后患1.4、石质地层拉槽爆破后，应及时清除松动石块；土质地层开挖后应及时夯实整平边（仰）坡。
1. 5、洞门端墙处的土石方，应视地层稳定程度、洞口施工季节和隧道施工方法等选择施工时机和施工方法。
1. 6、不得采用深眼大爆破开挖边（仰）坡。
1. 7、开挖中应随时检查边坡和仰坡，如有滑动、开裂等现象，应适当放缓坡度，保证边（仰）坡稳定和施工安全。
1. 8、开挖的土石方不得弃在危害边坡及其他建筑物稳定的地点，并不得影响运输安全。
1、9、洞口支挡工程应结合土石方开挖一并完成。
1、10、开挖进洞时，宜用钢支撑紧贴洞口开挖面进行支护，围岩差时可用管棚支护围岩，支撑作业应紧跟开挖作业，稳妥前进。
1、11、洞门衬砌施工应按〈〈钢筋混凝土工程施工及验收规范》（GBJ202）的有关规定办理，并符合下列要求：(1) 土质地基应平整夯实，土质松软时，应加碎石，人工夯实，将基础置于稳固的地基上。
(2) 基础处的渣体杂物、风化软层和积水应清除干净。
(3) 洞门衬砌拱墙应与洞内相联的拱墙同时施工，连成整体。
如系接唱明洞，则应按设计要求采取加强连接措施，确保与已成的拱墙连接良好。
(4) 端墙施工放样时，应保证位置准确和墙面坡度平顺。
(5) 灌注碌时应保证模板不移动。
(6) 洞门端墙的砌筑与墙背回填两侧同时进行，防止对衬砌边墙产生偏压。
(7) 、洞门衬砌完成后，及时处治洞门上方仰坡脚受破坏处，当边(仰)坡地层松软、破碎时，应采取坡面防护措施。
(8) 当端墙顶水沟砌筑在填土上时，填土必须夯实。
(9) 洞门的排水、截水设施应与洞门工程配合施工，并应与路垫排水系统连通。
二、明洞工程1、明洞衬砌施工可选用下列几种方法：(1) 当边坡能稳定时，可采用先墙后拱法；(2) 当边坡稳定性差，但拱顶承载力较好，能保证拱圈稳定时，可采用先拱后墙法；(3) 半路堑式明洞施工时，可采用墙拱交替法，且宜先做外侧边墙，继做拱圈，再做内侧边墙；(4) 当路堑式明洞拱脚地层松软，不能采用先拱后墙法施工时，可待起拱线以上挖成后，采用跳槽挖井法先灌注两侧部分边墙，再做拱圈，最后做其余边墙。
9 监控量测9.1一般规定9.1.1采用复合式衬砌的隧道，必须将现场监控量测项目列入施工组织设计，并在施工中认真实施。
9.1.2量测计划应根据隧道的围岩条件、支护类型和参数、施工方法以及所确定的量测目的进行编制。
同时应考虑量测费用的经济性，并注意与施工的进程相适应。
9.1.3监控量测应达到以下目的：(1)掌握围岩和支护的动态信息并及时反馈，指导施工作业；(2)通过对围岩和支护的变位、应力量测，修改支护系统设计。
9.1.4采用复合式衬砌的隧道，施工、设计单位必须紧密配合，共同研究，分析各项量测信息，确认或修正设计参数。
9.2量测内容与方法9.2.1复合式衬砌的隧道应按表9.2.1选择量测项目。
表9.2.1中的1〜4项为必测项目; 5〜11项为选测项目，应根据围岩条件、地表沉降要求等确定。
注：E为隧道开挖宽度922 爆破开挖后应立即进行工程地质与水文地质状况观察和记录，并进行地质描述。
地质变化处和重要地段，应有照片记载，量测记录表见附录E。
隧道现场监控量测项目及量测方法 表9.2.1初期支护完成后应进行喷层表面的观察和记录，并进行裂缝描述。
923隧道开挖后应及时进行围岩、初期支护的周边位移量测、拱顶下沉量测；安设锚杆后，应进行锚杆抗拔力试验。
当围岩差、段面大或地表沉降控制严时宜进行围岩体内位 移量测和其它量测。
位于川〜I 围岩中且覆盖层厚度小于40m 的隧道，应进行地表沉降量测。
9.2.4 量测部位和测点布置，应根据地质条件、量测项目和施工方法等确定。
925 测点应距开挖面2m 的范围内尽快安设，并应保证爆破后24h 内或下一次爆破前测读初次读数。
9.2.6 测点的测试频率应根据围岩和支护的位移速度及离开挖面的距离确定。
9.2.7现场量测手段，应根据量测项目及国内量测仪器的现状来选用。
一般应尽量选 择简单可靠、耐久、成本低、稳定性能好，被测量的物理概念明确，有足够大的量程，便于 进行分析和反馈的测试仪具。
公路隧道施工技术规范第一篇：公路隧道施工技术规范一、概述公路隧道是重要的交通工程，其施工技术直接关系到隧道的质量和安全性。
本文以国内公路隧道施工的实践经验和标准为基础，结合国际通行的相关规范，对公路隧道的施工技术进行规范化描述，以保证隧道工程施工的质量和安全。
二、施工前的准备工作1. 隧道工程的造价和施工周期需要进行规划和预算，明确项目的资金来源和进度计划。
2. 选址、勘察和设计阶段应根据实际情况制定隧道的施工方案，并确定施工所需的材料和设备。
3. 对施工过程的安全性进行评估，并制定相应的安全措施和应急预案。
4. 安排专业技术人员进行现场勘查和踏勘，并进行隧道标高和水平线的测量。
5. 制定施工计划和进度表，明确各项工程的施工顺序和时间节点，并提出风险分析和应对措施。
6. 进行环境评估和管理，制定环境保护和治理方案，确保施工过程对环境的影响最小化。
三、隧道施工的技术要求1. 土方开挖隧道开挖的土方应根据设计要求进行施工，并避免对周边建筑物和设施产生不利影响。
施工过程中应注意加强通风、排水和检测，确保安全施工。
2. 支护结构隧道支护结构的施工要求应符合设计要求，选用合适的支护材料和设备，并确保施工质量，避免对隧道内部结构的损坏。
3. 周边环境管理施工过程中应注意周边环境的保护，采取相应的环保措施，避免对周边居民和生态环境产生不良影响。
4. 安全管理施工过程中要保证安全生产，制定相应的安全管理制度和规程，加强安全技术培训和教育，落实现场安全防护措施。
四、施工样式及流程1. 根据施工计划，按照设计要求进行土方开挖。
开挖完毕后，进行支护结构的施工。
2. 安装通风、水电、信息等管线和设备，并进行检测和调试，确保正常运行。
3. 进行隧道内部的清洁、消毒和防火处理，保证施工的卫生和安全。
4. 完成隧道的主体结构施工，包括隧道路面、墙面、顶部结构等。
5. 进行抹灰、喷涂、涂装等内部装修工作，建立施工档案和隧道启用手续。

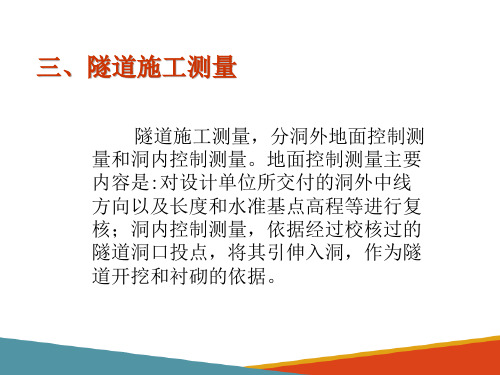

3 施工测量
3.1 一般规定
3.1.1控制测量的精度应以中误差衡量，最大误差(极限误差)规定为中误差的两倍。
3.1.2 隧道施工时应做好下列工作：
(1)长隧道设置的精密三角网或精密导线网，应定期对其基准点和水准点进行校核；
(2)洞外水准点、中线点应根据隧道平纵面、隧道长度等定期进行复核，洞内控制点应根据施工进度设定。
3.1.3洞内施工隧道测量，桩点必须稳定、可靠，且通视良好。
水准点应设在不易损坏处，并加以妥善保护。
测量仪器、工具在使用前应作检校，保证仪器具的技术状态符合使用要求，使用光电测距仪时，应按其使用规定要求进行。
3.1.4隧道平面控制测量的精度、隧道内两相向施工中线在贯通面上的极限误差、由洞外和洞口内控制测量误差引起在贯通面产生的贯通误差影响值、洞内导线测角、量距的精度以及两洞口水准点间往返测高差不符什，均应符合交通部现行的《公路隧道勘测规程(JTJ 063)》的规定。
3.1.5隧道竣工后应提交贯通测量技术成果书、贯通误差的实测成果和说明、净空断面测量和永久中线点、水准点的实测成果及示意图。
3.2 洞内施工测量
3.2.1洞内导线应根据洞口投点向洞内作引伸测量，洞口投点应纳入控制网内，由洞口投点传递进洞方向的联接角测角中误差，不应超过测量等级的要求，后视方向的长度不宜小于300m。
导线点应尽量沿路线中线布设，导线边长在直线地段不宜短于200m；曲线地段不宜短于70m。
无团合条件的单导线，应进行二组独立观测，相互校核。
用中线法进行洞内测量的隧道，中线点间距直线部分不宜短于100m；曲线部分不宜短于50m。
当用正倒镜延长直线法或曲线偏角法检测延伸的中线点时，其点位横向偏差不得大于5mm。
3.2.2特长隧道、长隧道及采用大型掘进机械施工的隧道，宜用激光设备导向。
3.2.3供导坑延伸和掘进用的临时点可用串线法标定，其延伸长度在直线部分不应大于30m；曲线部分不应大于20m。
串线法的两吊线间距不宜小于5m。
用串线法标定开挖面中线时，基距离可用皮尺丈量。
3.2.4开挖前应开挖断面标出设计断面尺寸线，开挖工作完成后应及时测量并绘出断面图。
采用上下导坑法施工的隧道，上部导坑的中线每引伸一定距离后，应与下部导坑的中线联测一次，用以校核上部导坑的中线点或向上部导坑引点。
3.2.5供衬砌用的临时中线点，必须用经经纬仪测定，其间距可视放样需要适当加密，但不宜大于10m。
3.2.6衬砌立模前应复核中线和高程，标出拱架顶、边墙底和起拱线高程，用设计衬砌断面的支距控制架立拱模和墙模，立模后必须进行检查和校正，确保无误。
3.2.7洞内水准路线应由洞口高程控制点向洞内布设，结合洞内施工情况，测点间距
以200～500m为宜。
洞内施工用的水准点，应根据洞外、洞内已设定的水准点，按施工需要加设。
为使施工方便，在导坑内拱部、边墙施工地段宜每100m设立一个临时水准点，并定期复核。
3.3 贯通误差的测定及调整
3.3.1 贯通误差的测定应按下列要求进行：
(1)采用精密导线测量时，在贯通面附近定一临时点，由进测的两方向分别测量该点的坐标，所得的团合差分别投影至贯通面及其垂直的方向上，得出实际的横向和纵向贯通误差，再置镜于该临时点测求方位角贯通误差。
(2)采用中线法测量时，应由测量的相向两方向分别向贯通面延伸，并取一临时点，量出两点的横向和纵向距离，得出该隧道的实际贯通误差。
(3)水准路线由两端向洞内进测，分别测至贯通面附近的同一水准点或中线点上，所测得的高程差值即为实际的高程贯通误差。
3.3.2贯通误差的调整应按以下方法进行：
3.3.2.1用折线法调整直线隧道中线。
3.3.2.2曲线隧道，根据实际贯通误差，由曲线的两端向贯通面按长度比例调整中线。
3.3.2.3采取精密导线法测量时，贯通误差用坐标增量平差来调整。
3.3.2.4进行高程贯通误差调整时，贯通点附近的水准点高程，采用由进出口分别引测的高程平均值作为调整后的高程。
3.3.3隧道贯通后，施工中线及高程的实际贯通误差，应在未衬砌的100m地段内(即调线地段)调整。
该段的开挖及衬砌均应以调整后的中线及高程进行放样。
3.4 竣工测量
3.4.1 隧道竣工后，应在直线地段每50m、曲线地段每20m及需要加测断面处，测绘以路线中线为准的隧道实际净空，标出拱顶高程、起拱线宽度、路面水平宽度。
3.4.2隧道永久中线点，应在竣工测量后用混凝土包埋金属标志。
直线上的永久中线点，每200～250m设一个，曲线上应在缓和曲线的起终点各设一个；曲线中部，可根据通视条件适当增加。
永久中线点设立后，应在隧道边墙上画出标志。
3.4.3洞内水准点每公里应埋设一个，短于1km的隧道应至少设一个，并应在隧道边墙上画出标志。
3.5 辅助坑道测量
3.5.1 经辅助坑道引入的中线及水准测量，应根据辅助坑道的类型、长度、方向和坡度等，按要求精度在坑道口附近设置洞外控制点。
3.5.2平行导坑与横洞的引线方法和高程测量均与正洞相同。
3.5.3斜井中线的方向应由斜井口外直线引伸，可采用正倒镜分中的串线法进行；斜井量距应丈量斜距，测出桩顶高程，求出高差，按斜距换算成水平距离。
3.5.4 竖井测量时，应根据竖井的大小、深度、必要的测量精度决定测量方法。
经竖井引入中线的测量可使用钢弦吊锤、激光、经纬仪等。
经竖井的高程可将钢卷尺直接吊下测定。
