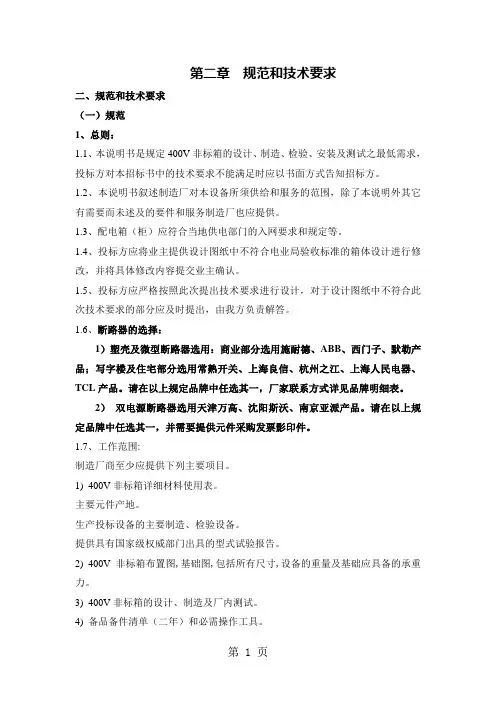

第二章规范和技术要求
二、规范和技术要求
（一）规范
1、总则：
1.1、本说明书是规定400V非标箱的设计、制造、检验、安装及测试之最低需求，投标方对本招标书中的技术要求不能满足时应以书面方式告知招标方。
1.2、本说明书叙述制造厂对本设备所须供给和服务的范围，除了本说明外其它有需要而未述及的要件和服务制造厂也应提供。
1.3、配电箱（柜）应符合当地供电部门的入网要求和规定等。
1.4、投标方应将业主提供设计图纸中不符合电业局验收标准的箱体设计进行修改，并将具体修改内容提交业主确认。
1.5、投标方应严格按照此次提出技术要求进行设计，对于设计图纸中不符合此次技术要求的部分应及时提出，由我方负责解答。
1.6、断路器的选择：
1）塑壳及微型断路器选用：商业部分选用施耐德、ABB、西门子、默勒产品；写字楼及住宅部分选用常熟开关、上海良信、杭州之江、上海人民电器、TCL产品。请在以上规定品牌中任选其一，厂家联系方式详见品牌明细表。
2）双电源断路器选用天津万高、沈阳斯沃、南京亚派产品。请在以上规定品牌中任选其一，并需要提供元件采购发票影印件。
1.7、工作范围:
制造厂商至少应提供下列主要项目。
1) 400V非标箱详细材料使用表。
主要元件产地。
生产投标设备的主要制造、检验设备。
提供具有国家级权威部门出具的型式试验报告。
2) 400V非标箱布置图,基础图,包括所有尺寸,设备的重量及基础应具备的承重力。
3) 400V非标箱的设计、制造及厂内测试。
4) 备品备件清单（二年）和必需操作工具。
5) 提供包装、运送、并卸货至指定的现场。
6）负责协助其它机电承包方安装、接驳三相五线封闭母线槽。
7) 负责现场指导安装、测试及通过质量验收。
2、标准和法规：
400V非标箱的设计、组装、测试及检验应符合下列标准最新版的有关规定。
2.1、GB7251.1-2005《低压成套开关设备和控制设备》；
2.2、EC60439.1-1999《低压成套开关设备和控制设备》；
2.3、《低压配电设计规范》GB50054-95；
2.4、《供配电系统设计规范》GB50052-95；
2.5、《民用建筑电气设计规范》JGJ 16-2008；
2.6、《电力工程电缆设计规范》GB50217-94；
2.7、《建筑物防雷设计规范》GB50057-94；
2.8、《建筑物电子信息系统防雷技术规范》GB50343-2004；
2.9、《电气装置安装工程施工及验收规范》GB50254~59-03。
所有主要元件通过3C认证或行业认证。
上述标准均应是最新且已实施的版本。
3、柜体使用环境条件（除另有规定外，所有设备均应满足下列情况）：
3.1、海拨高度:≤1000M
3.2、环境湿度: 日平均≤95%，月平均≤90%，(20℃以下为90%)
3.3、最高温度: +50℃
3.4、最低温度: -5℃
3.5、24小时内其平均温度不超过: +35℃
3.6、地震烈度: 不超过8度
3.7、污秽等级: 3级
3.8、安装场所:户内、外,无火灾、爆炸危险化学腐蚀和无剧烈震动和冲击。
4、运行条件：
4.1、额定绝缘电压: 660V
4.2、额定工作电压: 380V±10％（主电路）
220 V±10％（辅电路）
4.3、额定频率: 50±1HZ
4.4、柜外壳防护等级: 户内：IP20
户外：IP53以上
4.5、柜内操作对带电部份防护等级：IP20
4.6、板材材质：户内：冷轧，用户配电箱需提供样板（样板箱统一提供B地块1号楼ALE-1）经招标方认可，面板为ABS，乳白色，底盒镀锌板材制作，暗装，暗装部份厚度≤8.5cm；户外：镀锌板喷塑。
4.7、厚度：壁挂δ≥1.5mm，落地δ≥2.0mm
4.8、表面涂装：粉末喷涂。其中金属结构件，除外表的门和封板外，其余都经镀锌处理。
4.9、供电制式：三相五线TN-S系统。
5、柜型式：
5.1、低压开关柜的种类和数量:
详见<设备清单和各配电系统图>。
（二）技术要求
1、断路器、接触器：
1.1、MCCB塑料外壳式断路器
1）MCCB断路器须符合并按GB14048-2、IEC60947-2之规定进行定型试验。具有手动及电动操作附脱扣装置，其额定电流及分断容量依各变电站低压系统图低一级。
2）MCCB断路器应具有反时限的三段（或二段）保护式热-磁脱扣器（或电子式脱扣器），具有过载长延时保护和短路保护。其分励脱扣功能详见设计系统图要求。具有快速合、分、自动脱扣性能。
3）漏电断路器：前端应具有漏电动作电流可调连续（或分档）功能。
4）分励功能断路器：分励工作电压：~220V
1.2、MCB微型断路器：
分断能力：6KA
1.3、接触器：
作产品转换时，优先选用节能产品，对长时间运行部分提倡使用节能无声运行产
品。
2、双投电源开关：
PC级，一体化式，符合GB/T14048.11《自动转换开关电器》-2002。
3、电源浪涌保护器（SPD）：
该级冲击容量≤45KA，使用单相并联模块化结构，便于安装及更换。
4、导体：
4.1、母线
1）、配电母线(垂直母线)材质为电解一级电工铜，组装在阻燃塑料功能板中,与主母线联接。
2）、柜内设有独立的PE接地系统和N中性导体,各回路接地或接零都可就近联接,框架结构件全采用自功螺丝钉联接,具有较高的接地可靠性。
3）、母线须安装牢固,能承受短路故障时的机械应力，各相有字母和颜色标志。4）、构成开关柜部分装置的母线,母线联接线的载流量和温度必须符合IEC标准和GB5585.2-85要求。接零铜排同相铜排，接地铜排为相铜排的1/2，小于16A 以下，接地排同相铜排，必须设接地端子排及出线端子排，要求防操作时防护等级达到IP20。
5）、母线连接面应镀锡，连接螺栓有防松螺母和垫片。搭接长宽符合要求。
4.2、内部线路
所有控制线须符合IEC和GB国家标准，其载面:电流回路不小于2.5mm2，电压回路不小于1.5mm2。用PVC夹板或线槽安装,电线过门铰时，应用PVC软管保护，套字母管。并留20%备用端子。不同回路须以不同的绝缘颜色区分。
5、熔断式刀开关：
1）熔断式刀开关必须符合IEC-408标准，属AC-23使用类型，额定短路电流不小于50KA。
2）熔断开关为中央独立手动操作。
3）熔断器须为高分断容量型，符合IEC269标准。
6、电流互感器：
1）电流互感器一次回路额定电流为额定电流1.1～1.4倍间，一次穿线为一圈。2）电流互感器须符合IEC185标准。每套互感器的次级和外壳均接地。型式为：
