低-高压大电流电源设计的设计难点

高压输电线路电气设计的问题及对策分析高压输电线路是电力系统中必不可少的重要组成部分，它承担着将发电厂产生的电能进行远距离输送的任务。

而高压输电线路电气设计的问题及对策分析对于确保电力系统的稳定运行和安全可靠具有重要意义。

本文将对高压输电线路电气设计中存在的问题进行分析，并提出相应的对策措施。

一、问题分析1. 输电线路过载问题高压输电线路承载着大量的电能传输任务，一旦输电线路出现过载问题，将导致电网负荷过大，甚至可能造成线路设备的损坏和安全事故。

过载问题主要有以下几个原因：输电线路设计能力不足、负荷瞬变过大、环境温度超标等。

2. 输电线路谐波问题随着电力系统的发展，非线性负载设备的增多，输电线路的谐波问题日益严重。

谐波会对电力系统的设备和设备运行造成不良影响，尤其是对变压器和电机的影响更为严重。

输电线路的谐波问题主要包括谐波电流超标和谐波电压过大等。

3. 输电线路局部放电问题输电线路运行过程中，由于局部介质缺陷或不均匀性，会引起局部放电现象，进而导致设备绝缘老化、降低绝缘强度，甚至造成设备损坏和线路故障。

局部放电问题对输电线路的可靠性和安全运行构成威胁。

4. 输电线路的绝缘设计问题高压输电线路所处环境恶劣，包括高海拔、多风沙等，这些环境因素对输电线路的绝缘设计提出了更高的要求。

输电线路的绝缘设计直接关系到线路的安全运行，如果绝缘设计出现问题，会导致设备老化、击穿等故障。

二、对策分析1. 输电线路过载问题的对策针对输电线路的过载问题，应加强对输电线路的设计和检修工作。

首先要充分考虑输电线路的负荷情况，合理确定线路的输电能力，确保输电线路设计能力足够。

在运行过程中要及时进行负荷分析，对异常负荷做出预警和控制，避免过载情况发生。

还要加强输电线路设备的检修工作，确保设备的正常运行和安全。

2. 输电线路谐波问题的对策对于输电线路的谐波问题，应对负载设备进行合理规划和布置，尽量减少非线性负载设备对输电线路的谐波干扰。

高压输电线路电气设计的问题及改进建议高压输电线路电气设计是确保电力传输安全和稳定的关键环节。

在实践中，仍然存在一些问题和改进建议，主要涉及以下几个方面。

高压输电线路电气设计中存在电力传输损耗的问题。

由于高压输电线路的长距离传输和电流的大量流动，导致电力损耗明显，尤其是在线路距离较远的情况下。

在电气设计中需要充分考虑线路材料的选择和输电线路的优化布置，以降低损耗。

高压输电线路电气设计中存在负载平衡不均的问题。

由于供电负载在不同时间和地点的变化，可能导致某些线路负载过重，而其他线路负载相对较轻，这会影响电力的均衡分配和线路的运行稳定性。

在电气设计中应采用智能监控系统，实时监测和调整各线路的负载，实现负载平衡。

高压输电线路电气设计中存在潮汐效应的问题。

潮汐效应是指电力系统中由于负荷变化引起的电压和电流的波动，可能会对线路设备和电力系统的安全运行造成影响。

在电气设计中应尽量减少潮汐效应的影响，可以采用变压器调节系统、电容器补偿系统等措施。

高压输电线路电气设计中存在绝缘击穿问题。

绝缘击穿是指线路中的绝缘材料由于电压过高或其他原因而失去绝缘能力，造成电流短路，危及线路设备和系统安全。

在电气设计中应合理选择绝缘材料，进行绝缘水平测试和绝缘性能监控，及时发现和处理绝缘击穿问题。

1. 引入新的输电线路技术，如直流输电技术，可以降低电力损耗和交流输电的负荷平衡问题。

2. 加强线路材料的研发和选用，提高耐电压和绝缘性能，降低绝缘击穿风险。

3. 运用现代监测和控制技术，建立智能化的电力系统监控中心，实时监测和调整各线路的负载平衡，避免过载和故障。

4. 加强电力系统的调度和运维管理，提高线路的可靠性和稳定性，及时发现和解决问题。

高压输电线路电气设计中存在一些问题，但通过引入新技术、加强材料研究和监测控制等方面的改进，能够有效提高电力传输的安全和稳定性。

火电厂低压大功率电动机电路设计有关问题低压大功率电动机电路设计，主要为满足电动机所需要的高能量条件，以及确保电动机的安全和高效运行，有以下几个方面的考虑：一是电源电路的选择，要考虑选择的电压大小，保证电动机的最大功
率和最大转矩；
二是电路的组成形式，应考虑选择可以满足电动机运行所需的尺寸，
负载能力强的形式，以及接线的路线；
三是控制电路的设计，要根据电动机的实际工况，按照相关技术要求，合理地设计电源输出电压，从而进行调节和控制；
四是调速电路的设计，要根据电动机的负载特性和电动机转子的转速
来设计，以及调速电路的整个设计，使之能够满足工况的要求。

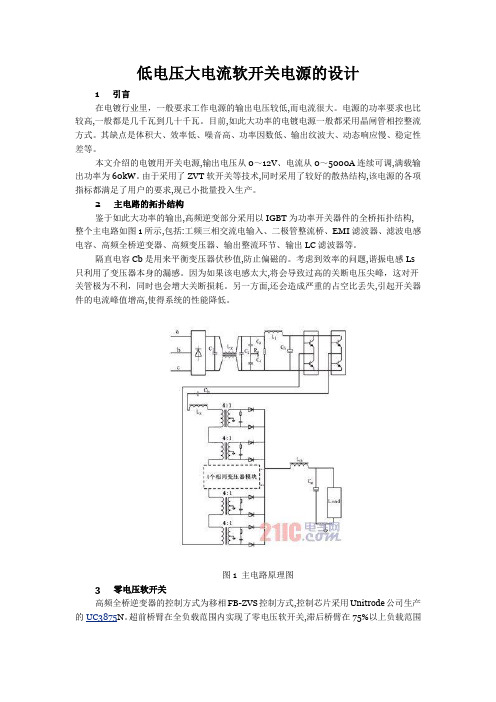

低电压大电流软开关电源的设计1 引言在电镀行业里，一般要求工作电源的输出电压较低,而电流很大。

电源的功率要求也比较高,一般都是几千瓦到几十千瓦。

目前,如此大功率的电镀电源一般都采用晶闸管相控整流方式。

其缺点是体积大、效率低、噪音高、功率因数低、输出纹波大、动态响应慢、稳定性差等。

本文介绍的电镀用开关电源,输出电压从0～12V、电流从0～5000A连续可调,满载输出功率为60kW。

由于采用了ZVT软开关等技术,同时采用了较好的散热结构,该电源的各项指标都满足了用户的要求,现已小批量投入生产。

2 主电路的拓扑结构鉴于如此大功率的输出,高频逆变部分采用以IGBT为功率开关器件的全桥拓扑结构,整个主电路如图1所示,包括:工频三相交流电输入、二极管整流桥、EMI滤波器、滤波电感电容、高频全桥逆变器、高频变压器、输出整流环节、输出LC滤波器等。

隔直电容Cb是用来平衡变压器伏秒值,防止偏磁的。

考虑到效率的问题,谐振电感Ls 只利用了变压器本身的漏感。

因为如果该电感太大,将会导致过高的关断电压尖峰，这对开关管极为不利，同时也会增大关断损耗。

另一方面,还会造成严重的占空比丢失,引起开关器件的电流峰值增高,使得系统的性能降低。

图1 主电路原理图3 零电压软开关高频全桥逆变器的控制方式为移相FB-ZVS控制方式,控制芯片采用Unitrode公司生产的UC3875N。

超前桥臂在全负载范围内实现了零电压软开关,滞后桥臂在75%以上负载范围内实现了零电压软开关。

图2为滞后桥臂IGBT的驱动电压和集射极电压波形,可以看出实现了零电压开通。

开关频率选择20kHz,这样设计一方面可以减小IGBT的关断损耗,另一方面又可以兼顾高频化，使功率变压器及输出滤波环节的体积减小。

图2 IGBT驱动电压和集射极电压波形图4 容性功率母排在最初的实验样机中,滤波电容C5与IGBT模块之间的连接母排为普通的功率母排。

在实验中发现IGB上的电压及流过IGBT的电流均发生了高频震荡,图3为满功率时采集的变压器初级的电压、电流波形图。

高压输电线路电气设计存在问题及措施高压输电线路是电力系统中最重要的组成部分之一，在电力传输和供电方面发挥着重要的作用。

然而，随着电力需求的增长和技术的进步，高压输电线路的电气设计存在一些问题。

本文将讨论高压输电线路电气设计问题，并提出相应的措施。

问题一：电力损耗高压输电线路中主要的问题之一是电力损失。

由于线路的电阻和电感等因素的影响，电力在输送过程中会有一定的损失。

该损失会导致供电方面的问题，最终造成经济和环境上的影响。

措施一：提高输电线路的电气效率为解决电力损失问题，可以通过改进高压输电线路的电气设计来提高其效率。

具体措施包括：1. 优化导线材料和结构：目前常见的导线材料包括铝合金和铜合金，通过对导线材料进行技术改进和优化，可以减小电阻率和铜损等问题，从而提高输电效率。

2. 采用低电阻的材料：在电线路连接点和制造节点等关键部位采用低电阻材料，包括导线连接器、元器件、绝缘材料等，以减小电气损失。

3. 使用最优的输电电压：选择最适合的输电电压，比如大功率输电线路采用超高压或特高压，小功率输电线路采用中低电压。

问题二：电磁干扰由于高压输电线路带有高强度的电磁场，可能会对周围的通信、雷达、电视等设备产生干扰，对电子设备产生电磁辐射。

措施二：采取隔离措施为解决电磁干扰问题，可以通过采取隔离措施来减小电磁场的影响。

具体措施包括：1. 建立地线：对输电线路进行地线连接，使用阻抗匹配来减小电磁泄漏和地电流的干扰。

2. 采用高质量的屏蔽材料：在输电线路周围加装高质量的干扰屏蔽材料，如金属网、金属板、电磁屏蔽材料等。

问题三：架空导线安全高压输电线路中的架空导线易受到天气和风力等自然因素的影响，存在一定的安全隐患。

为解决架空导线安全问题，可以采取以下措施：1.选择合适的建设方位：在建设输电线路时，应选择地形条件和气候条件较为稳定的地区，避免受到突发天气的影响。

2.加强架空导线的支撑结构：加强输电线路的支撑结构，并采用高强度的轻型材料，以增加架空导线的稳定性。

高压输电线路电气设计的问题及改进建议高压输电线路电气设计是电力系统建设中至关重要的一环，它的设计质量直接影响到电力系统的稳定运行和供电质量。

本文将主要探讨高压输电线路电气设计中存在的问题，并提出改进建议。

1. 电压容忍度不合理：高压输电线路电气设计中，对电压容忍度的确定往往不合理。

在电流过大时，电流上升会导致线路阻抗上升，从而使电压下降。

如果对电压容忍度过小，可能会使得线路过载，从而影响供电质量。

应合理确定电压容忍度，兼顾负荷和线路特性，以保证供电质量。

改进建议：在确定电压容忍度时，应考虑线路的电流变化范围和负荷变化情况，并根据该范围合理确定电压容忍度。

对于电流过大导致的电压下降问题，应加强对线路的电力负荷监测，及时调整线路负荷分配，以保证供电质量。

2. 功率因数问题：高压输电线路电气设计中，功率因数的控制存在问题。

功率因数的大小直接影响线路的无功功率需求和电能损耗，因此合理控制功率因数对于提高供电效率很重要。

改进建议：应根据线路特点和负荷情况，合理确定功率因数的要求。

对于功率因数偏低的情况，可以采用补偿装置来提高功率因数，降低线路的无功功率需求。

应加强对线路的负荷监测和分析，及时调整电力供给方式，优化电能利用。

3. 绝缘问题：高压输电线路电气设计中，绝缘问题是一个非常重要的考虑因素。

绝缘的差异会导致电力系统的故障，从而影响供电质量。

改进建议：应根据线路的工作电压和环境条件，合理选择绝缘材料和绝缘方式。

在设计中应考虑到可能的异物对绝缘的影响，采取相应的保护措施，确保绝缘的可靠性。

应加强绝缘监测，及时发现并处理绝缘故障。

改进建议：应采取适当的措施来降低对地故障的发生率和影响，如采用良好的绝缘措施和故障保护装置。

在设计中应考虑到可能的对地故障情况，制定相应的应急措施和处理方法，确保线路的安全运行。

高压输电线路电气设计中存在一些问题，如电压容忍度不合理、功率因数问题、绝缘问题和对地故障问题等。

在改进设计时，应合理确定电压容忍度，加强对线路的负荷监测和调整，控制功率因数，优化电能利用，选择合适的绝缘材料和绝缘方式，加强绝缘监测，确保绝缘的可靠性，采取适当的措施降低对地故障的发生率和影响。

高压输电线路电气设计的问题及改进高压输电线路是将电力从发电厂输送到消费地的主要方式之一。

在电气设计过程中，可能会出现一些问题，这些问题可能会导致线路的效率低下、安全隐患等。

本文将探讨高压输电线路电气设计的问题，并提出可能的改进方法。

1.1. 输电线路电压损失问题在长距离输电中，电压损失是一个重要的问题。

电流通过线路时会导致电阻产生热量，从而导致电压下降。

如果电压下降过大，将会导致电力传输效率低下，并可能引起设备故障。

另一个问题是输电线路的电流过载。

当电流超过线路的额定容量时，会导致线路过载，甚至可能损坏线路设备。

这可能是由于负载超负荷或线路设计容量不足引起的。

短路是指两个或多个导体之间发生接触，导致电流异常增加的情况。

短路会引起大量电流通过线路，可能导致设备损坏、引发火灾等严重后果。

电压波动是指电压在短时间内产生大幅度变化的现象。

电压波动可能会引起设备故障或破坏灵敏的电子设备。

2. 改进方法2.1. 采用高导电性材料为了减少输电线路的电压损失，可以采用高导电性材料，如铜或铝。

这样可以减少电阻，降低电压下降。

2.2. 优化线路设计为了解决电流过载问题，可以优化线路的设计。

通过增加线径、增加导线数量或增加线路容量，可以提高线路的载流能力。

2.3. 使用保护设备为了解决短路问题，可以在线路中安装保护设备，如熔断器或断路器。

当有短路情况发生时，这些设备将自动切断电路，以保护设备和线路。

为了解决电压波动问题，可以在输电线路上安装电压调整设备，如变压器或电容器。

这些设备可以调整电压，使其保持在稳定的水平。

高压输电线路电气设计中存在一些问题，如电压损失、电流过载、短路和电压波动。

为了解决这些问题，可以采用一些改进方法，如采用高导电性材料、优化线路设计、使用保护设备和使用电压调整设备。

通过这些改进方法，可以提高高压输电线路的效率和安全性。

高压输电线路电气设计的问题及对策分析1. 引言1.1 背景介绍高压输电线路电气设计是电力系统中非常重要的一环，它直接关系到电力传输的安全、稳定和高效。

随着电力需求不断增长，输电线路的设计也面临着越来越大的挑战。

高压输电线路承担着将发电厂产生的电能经过变电站转变成适合输送到用电地点的电能的任务。

为了保证高压输电线路的正常运行，必须进行科学合理的电气设计。

在实际工程中，高压输电线路电气设计存在诸多问题与风险。

不合理选取导线类型和截面、设置不合理的绝缘子和接地设施、忽视定期检查及维护等都会影响线路的运行安全和稳定性。

需要针对这些问题采取相应的对策措施，如合理选取导线类型和截面、合理设置绝缘子和接地设施、加强定期检查及维护等，以确保高压输电线路的安全运行。

本文将对高压输电线路电气设计的重要性、存在的问题及风险，以及相应的对策进行分析和探讨，旨在提高高压输电线路电气设计的水平，保障电力系统的安全稳定运行。

1.2 问题概述高压输电线路电气设计的问题及对策分析高压输电线路作为电力系统中至关重要的一环，其电气设计的质量直接关系到电网的稳定运行和安全性。

在实际运行中，高压输电线路电气设计存在着许多问题和隐患，给电网安全稳定运行带来了一定风险。

高压输电线路电气设计中存在着导线类型和截面选择不合理的问题。

选用不合适的导线类型和截面会导致电流过载或电压降低过大，严重影响线路的传输效率和安全性。

绝缘子和接地设施设置不当也是高压输电线路电气设计中的常见问题。

绝缘子的选用不合理或设置不当会影响线路的绝缘性能，容易导致绝缘击穿，造成线路短路事故。

接地设施设置不当会增加线路的接地电阻，影响线路的过流保护和接地保护效果。

高压输电线路电气设计缺乏定期检查和维护也是一个普遍存在的问题。

没有及时发现和解决线路设备和绝缘子等部件的故障问题，容易导致线路突发故障，影响电网的稳定运行。

为了确保高压输电线路的安全稳定运行，需要针对以上问题制定相应的对策和措施进行改进和提升。

高压输电线路电气设计存在问题及措施1. 引言1.1 背景介绍高压输电线路是将发电厂产生的电力通过输电线路输送到各个用户的重要电力设施，是电力系统中至关重要的一部分。

随着电力需求的增加和电网结构的不断完善，高压输电线路的电气设计问题也日益凸显。

电气设计不合理可能会导致线路负荷过大、电气设备老化、缺乏过流保护、接地设计不合理等一系列问题，给电网安全稳定运行带来严重隐患。

针对高压输电线路电气设计存在的问题，需及时进行深入分析，并采取相应措施加以解决。

优化负荷分布、设备更新维护、完善过流保护装置、改善接地设计等措施可以有效改善线路的电气设计，提高电网运行的安全可靠性。

本文将对高压输电线路电气设计存在的问题进行深入探讨，分析问题根源并提出相应解决措施，旨在为电力系统运行和管理提供参考，保障电网运行的安全稳定。

1.2 研究意义高压输电线路是现代电力系统中不可或缺的组成部分，其电气设计直接影响到电力系统的安全运行和稳定供电。

针对高压输电线路电气设计存在的问题，进行深入研究和探讨具有重要意义。

高压输电线路电气设计问题的存在，直接影响到电力系统的稳定性和可靠性。

在实际运行中，线路负荷过大、电气设备老化、缺乏过流保护、接地设计不合理等问题可能导致线路功率损耗增大、设备寿命缩短甚至发生故障，进而影响电力系统的供电质量和安全运行。

通过深入分析高压输电线路电气设计存在的问题，可以为解决现有电力系统运行中的难题提供有效的参考和解决方案。

优化负荷分布、设备更新维护、完善过流保护装置、改善接地设计等措施的实施，有助于提高电力系统的运行效率和可靠性，减少停电事故的发生，保障用户用电需求。

对高压输电线路电气设计存在问题进行研究具有重要的理论和实践意义。

通过论证和总结研究成果，可以不断完善电力系统的运行管理措施，提升我国电力系统的整体运行水平，为建设智能电网和促进能源革命做出贡献。

2. 正文2.1 高压输电线路电气设计问题分析高压输电线路作为电力系统中最重要的组成部分之一，其电气设计质量直接关系到电网运行的安全稳定。
