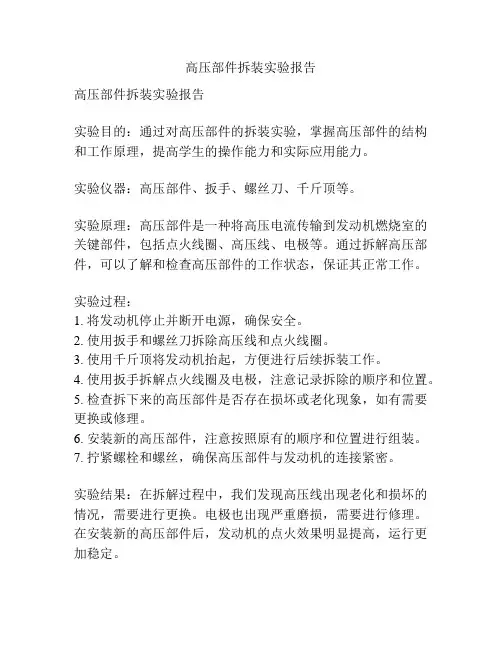

高压部件拆装实验报告
高压部件拆装实验报告
实验目的：通过对高压部件的拆装实验，掌握高压部件的结构和工作原理，提高学生的操作能力和实际应用能力。

实验仪器：高压部件、扳手、螺丝刀、千斤顶等。

实验原理：高压部件是一种将高压电流传输到发动机燃烧室的关键部件，包括点火线圈、高压线、电极等。

通过拆解高压部件，可以了解和检查高压部件的工作状态，保证其正常工作。

实验过程：
1. 将发动机停止并断开电源，确保安全。

2. 使用扳手和螺丝刀拆除高压线和点火线圈。

3. 使用千斤顶将发动机抬起，方便进行后续拆装工作。

4. 使用扳手拆解点火线圈及电极，注意记录拆除的顺序和位置。

5. 检查拆下来的高压部件是否存在损坏或老化现象，如有需要更换或修理。

6. 安装新的高压部件，注意按照原有的顺序和位置进行组装。

7. 拧紧螺栓和螺丝，确保高压部件与发动机的连接紧密。

实验结果：在拆解过程中，我们发现高压线出现老化和损坏的情况，需要进行更换。

电极也出现严重磨损，需要进行修理。

在安装新的高压部件后，发动机的点火效果明显提高，运行更加稳定。

实验总结：通过本次高压部件拆装实验，我们深入了解了高压部件的结构和工作原理。

同时，我们也了解到高压部件在长时间使用后可能会出现老化和损坏现象，需要定期检查和维护。

掌握高压部件拆装的技术，对于保证发动机的正常工作和提高汽车性能都起到了重要作用。

实验还需要注意安全措施，保证操作人员的安全。

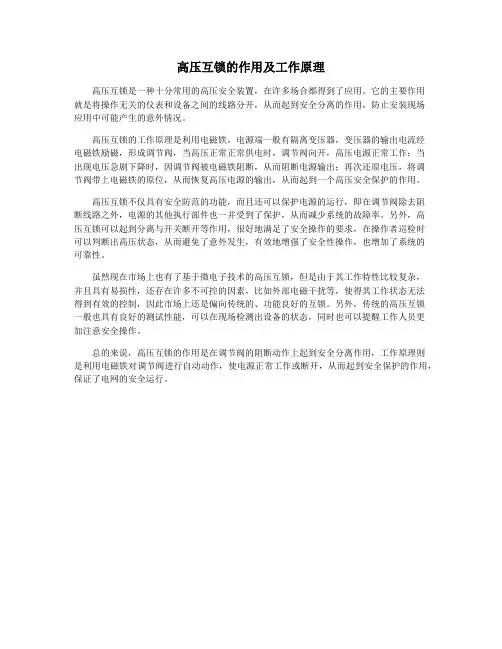

高压互锁的作用及工作原理
高压互锁是一种十分常用的高压安全装置，在许多场合都得到了应用。

它的主要作用
就是将操作无关的仪表和设备之间的线路分开，从而起到安全分离的作用，防止安装现场
应用中可能产生的意外情况。

高压互锁的工作原理是利用电磁铁，电源端一般有隔离变压器，变压器的输出电流经
电磁铁励磁，形成调节阀，当高压正常正常供电时，调节阀向开，高压电源正常工作；当
出现电压急剧下降时，因调节阀被电磁铁阻断，从而阻断电源输出；再次还原电压，将调
节阀带上电磁铁的原位，从而恢复高压电源的输出，从而起到一个高压安全保护的作用。

高压互锁不仅具有安全防范的功能，而且还可以保护电源的运行，即在调节阀除去阻
断线路之外，电源的其他执行部件也一并受到了保护，从而减少系统的故障率。

另外，高
压互锁可以起到分离与开关断开等作用，很好地满足了安全操作的要求，在操作者巡检时
可以判断出高压状态，从而避免了意外发生，有效地增强了安全性操作，也增加了系统的
可靠性。

虽然现在市场上也有了基于微电子技术的高压互锁，但是由于其工作特性比较复杂，
并且具有易损性，还存在许多不可控的因素，比如外部电磁干扰等，使得其工作状态无法
得到有效的控制，因此市场上还是偏向传统的、功能良好的互锁。

另外，传统的高压互锁
一般也具有良好的测试性能，可以在现场检测出设备的状态，同时也可以提醒工作人员更
加注意安全操作。

总的来说，高压互锁的作用是在调节阀的阻断动作上起到安全分离作用，工作原理则
是利用电磁铁对调节阀进行自动动作，使电源正常工作或断开，从而起到安全保护的作用，保证了电网的安全运行。

新能源汽车高压互锁系统的原理及故障诊断作者：暂无来源：《汽车维修与保养》 2017年第11期李志军九三学社社员；享受国务院特殊津贴的汽车维修高级技师；无锡有突出贡献的中青年专家；一汽汽车(轿车)特约维修服务中心江苏区域首席技术指导师；无锡市机动车维修行业协会车大夫专家；无锡电视台汽车时代、无锡交通台、车大夫修车网专家讲师；领创“李志军技能大师工作室”；汽车技术学院客座教授。

新能源汽车与传统汽车在原理上有较大的区别，新能源汽车由高压系统和低压系统组成，而传统汽车只有低压系统。

新能源汽车的高压系统包括充电系统、电池管理系统(BMS)、储能系统(动力电池组)、动力系统和其他高压元件。

因此，高压系统里500V以上和上百安培的电流都是对汽车高压部件运行、维护及维修安全的一种考验。

因此，高压互锁是新能源汽车电气保护的一个重要组成部分。

一、高压互锁的结构组成及控制原理高压互锁也被称为“危险电压互锁回路”，其原理图如图1所示。

高压互锁利用小电池发出的信号来检测整个高压回路是否完整，当高压回路断开或破损时，高压互锁失效。

如果高压互锁在汽车启动前失效，车辆将不能上高压电；如果在汽车行驶中失效，车辆可能会进行报警或断开高压等操作，这取决于车辆的逻辑策略。

高压互锁信号回路包括两部分，一部分用来监测高压供电回路的完整性，另一部分用来检测所有的高压部件保护盖是否非法开启，高压互锁回路示意图如图2所示。

监控高压电源电路完整性的部分也可以分为两种形式:一种是与高压电源线并联连接,并把所有高压连接器和连接器监控器串联连接，形成一个完整的电路；另一种形式是每个高压部件控制器负责监测各自的高压互锁信号，只有当所有控制器接收到高压互锁信号时，才允许上高压电。

且由于专利、技术储备、成本等原因，每个厂家会根据自己的系统去进行调整，所以在修理新能源车的时候必须足够了解这辆车的策略、电路图及维修手册等内容。

二、新能源汽车安全策略当高压互锁系统发现危险时，控制器会根据行驶状态和危险程度的故障风险度使用合理的安全策略，这些策略包括以下几点。

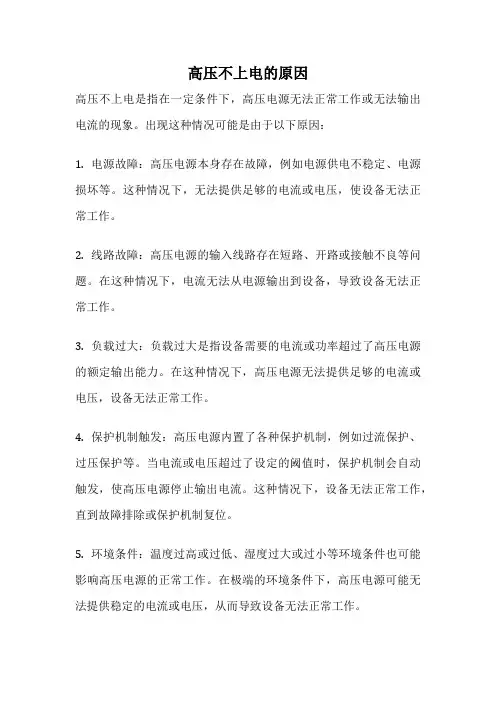

高压不上电的原因高压不上电是指在一定条件下，高压电源无法正常工作或无法输出电流的现象。

出现这种情况可能是由于以下原因：1. 电源故障：高压电源本身存在故障，例如电源供电不稳定、电源损坏等。

这种情况下，无法提供足够的电流或电压，使设备无法正常工作。

2. 线路故障：高压电源的输入线路存在短路、开路或接触不良等问题。

在这种情况下，电流无法从电源输出到设备，导致设备无法正常工作。

3. 负载过大：负载过大是指设备需要的电流或功率超过了高压电源的额定输出能力。

在这种情况下，高压电源无法提供足够的电流或电压，设备无法正常工作。

4. 保护机制触发：高压电源内置了各种保护机制，例如过流保护、过压保护等。

当电流或电压超过了设定的阈值时，保护机制会自动触发，使高压电源停止输出电流。

这种情况下，设备无法正常工作，直到故障排除或保护机制复位。

5. 环境条件：温度过高或过低、湿度过大或过小等环境条件也可能影响高压电源的正常工作。

在极端的环境条件下，高压电源可能无法提供稳定的电流或电压，从而导致设备无法正常工作。

为了避免高压不上电的问题，我们可以采取以下措施：1. 定期检查电源和线路：定期检查高压电源和输入线路，确保其正常工作。

如果发现故障或异常情况，及时修复或更换设备。

2. 合理规划负载：在使用高压电源时，需要对设备的电流和功率需求进行合理规划。

确保负载不超过高压电源的额定输出能力，以避免负载过大导致高压不上电的问题。

3. 控制环境条件：保持适宜的温度和湿度，避免极端的环境条件对高压电源的影响。

在恶劣的环境条件下，可以考虑使用防护设备或增加散热装置，以提高高压电源的稳定性。

4. 注意电源选择：在选购高压电源时，要选择质量可靠、性能稳定的产品。

可以参考其他用户的评价和经验，选择知名品牌或有良好口碑的产品。

高压不上电是一个常见的问题，可能由于电源故障、线路故障、负载过大、保护机制触发或环境条件等原因引起。

为了避免这个问题的发生，我们需要定期检查电源和线路，合理规划负载，控制环境条件，并选择质量可靠的高压电源产品。

高压电源使用方法说明书一、产品概述高压电源是一种用于产生高电压输出的设备，广泛应用于科研、工业生产等领域。

本使用方法说明书旨在介绍高压电源的正确使用方法，以确保您的安全并提供良好的使用体验。

二、产品特点1. 高稳定性：高压电源采用先进的电路设计和优质的元器件，具有出色的电压稳定性，可满足各种高压应用需求。

2. 安全可靠：高压电源内部具有过载保护、过温保护等电子保护装置，能够有效防止电源过载等情况发生，确保使用过程中的安全性。

3. 调节灵活：高压电源支持外部调节功能，可根据需要进行电压的微调，满足不同应用的要求。

三、安全操作指南1. 请务必先阅读本使用方法说明书，并按照要求正确操作高压电源，以确保安全使用。

2. 在使用高压电源之前，务必检查电源及连接线是否完好，若发现任何损坏，请联系售后人员进行维修或更换。

3. 使用过程中，请不要拆卸高压电源的任何零部件，避免触电或其他安全事故发生。

4. 高压电源需要连接地线以确保安全接地，请务必按照产品标识上的标识进行连接。

5. 高压电源工作时产生高压，请勿触摸高压输出端，避免触电事故发生。

6. 使用高压电源时，请避免在高温、高湿度、易燃易爆等环境中操作，以免发生意外事故。

7. 在使用过程中出现任何异常情况，请立即停止使用，并联系售后人员进行处理。

四、操作步骤1. 将高压电源接通电源，并确认电源指示灯显示正常。

2. 检查高压电源与待供电设备之间的连接线路是否良好。

3. 打开高压电源的开关，此时高压电源开始工作，通过调节电源上的控制旋钮可以调节输出电压。

4. 在使用过程中，根据需要进行电压微调。

5. 使用完毕后，请先关闭高压电源的输出开关，再将电源主开关关闭。

五、维护与保养1. 高压电源在长期使用前，请定期进行维护保养，检查各部件是否正常，并清洁设备表面的灰尘等杂物。

2. 请避免高压电源进水或与湿度过高的环境接触，以免影响正常使用和安全性能。

3. 如需进行维修或更换零部件，请联系售后人员进行处理，切勿自行拆卸或修理。

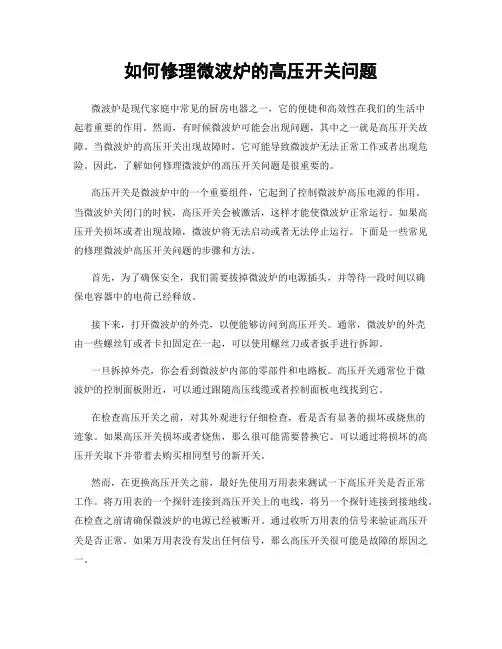

如何修理微波炉的高压开关问题微波炉是现代家庭中常见的厨房电器之一，它的便捷和高效性在我们的生活中起着重要的作用。

然而，有时候微波炉可能会出现问题，其中之一就是高压开关故障。

当微波炉的高压开关出现故障时，它可能导致微波炉无法正常工作或者出现危险。

因此，了解如何修理微波炉的高压开关问题是很重要的。

高压开关是微波炉中的一个重要组件，它起到了控制微波炉高压电源的作用。

当微波炉关闭门的时候，高压开关会被激活，这样才能使微波炉正常运行。

如果高压开关损坏或者出现故障，微波炉将无法启动或者无法停止运行。

下面是一些常见的修理微波炉高压开关问题的步骤和方法。

首先，为了确保安全，我们需要拔掉微波炉的电源插头，并等待一段时间以确保电容器中的电荷已经释放。

接下来，打开微波炉的外壳，以便能够访问到高压开关。

通常，微波炉的外壳由一些螺丝钉或者卡扣固定在一起，可以使用螺丝刀或者扳手进行拆卸。

一旦拆掉外壳，你会看到微波炉内部的零部件和电路板。

高压开关通常位于微波炉的控制面板附近，可以通过跟随高压线缆或者控制面板电线找到它。

在检查高压开关之前，对其外观进行仔细检查，看是否有显著的损坏或烧焦的迹象。

如果高压开关损坏或者烧焦，那么很可能需要替换它。

可以通过将损坏的高压开关取下并带着去购买相同型号的新开关。

然而，在更换高压开关之前，最好先使用万用表来测试一下高压开关是否正常工作。

将万用表的一个探针连接到高压开关上的电线，将另一个探针连接到接地线。

在检查之前请确保微波炉的电源已经被断开。

通过收听万用表的信号来验证高压开关是否正常。

如果万用表没有发出任何信号，那么高压开关很可能是故障的原因之一。

如果确定高压开关是故障的原因，可以开始更换它。

首先，拆下旧开关并将其断开连接。

然后，将新的高压开关安装到相同的位置，并连接相应的电线。

确保所有的连接都稳固可靠。

在更换高压开关之后，将微波炉的外壳重新安装好并紧固。

然后，将微波炉的电源插头重新插入插座，并打开微波炉的门，以确保高压开关已经被正确连接并且微波炉能够正常工作。

72 汽车维护与修理 2020·08下半月电动汽车与传统燃油车相比，一个显著的特点是电动汽车在动力系统具有高压电，这给人与车辆的安全及车辆维修提出了更高的要求。

从系统安全的角度出发，每个可能存在的风险，都需要配置相应的安全技术手段予以监测，以降低风险发生的概率，高压互锁电路作为保障电动汽车高压系统安全的重要措施，在电路设计中被使用。

1　高压互锁定义高压互锁（High Voltage Inter-Lock ，简称HVIL ）是用低压信号监测高压回路完整性的一种安全设计方法。

通过高压互锁电路，监测整个高压部件、导线、连接器等的电气完整性，监测到回路异常断开时，及时断开高压电。

2　高压互锁的作用（1）整车在高压上电前确保整个高压系统的完整性，提高安全性。

（2）当整车在运行过程中高压系统回路断开或完整性受到破坏时，启动安全防护。

（3）防止带电插拔高压连接器，以免造成高压连接器端子的拉弧损坏。

3　高压互锁的结构高压互锁端子在高压连接器内部，如图1所示。

高压连接器通过端子的长度和位置的差异，实现连接时，先连接高压端子，再连接高压互锁端子；断开时，先断开高压互锁端子，再断开高压端子。

4　高压互锁工作原理当高压互锁端子处于连接状态时（图2），电源正极与搭铁形成回路，负责监测高压互锁信号的整车控制器（VCU ），根据电源信号确定高压互锁电路处于正常状态，允许高压系统正常供电。

当高压互锁端子处于断开状态时（图3），电源正极与搭铁未形成回路，VCU 根据电源信号判定高压互锁电路处于异常状态，不允许高压系统正常供电，同时点亮系统故障警告灯。

5　高压互锁电路检测方法（1）根据高压互锁电路的工作原理，高压连接器上的高压互锁端子相当于开关，开关中间用导线连高压互锁电路故障导致吉利EV450车无法上电苏州建设交通高等职业技术学校　许文杰图1　高压连接器互锁端子图2　高压互锁端子处于连接状态73汽车维护与修理 2020·08下半月接，开关和导线连接起来相当于一根长导线，如图4所示。

高压断路器的构造及工作原理高压断路器是一种用于开关高电压电路的电气设备，通常被用于电力系统中，对于保护线路以及设备的安全存在着至关重要的作用。

其构造与工作原理十分复杂，需要通过多个部件的紧密协作来完成其功能，本文将着重介绍这些方面的内容。

一、高压断路器的构造高压断路器通常由两个主要部分构成，一个是本体部分，另一个则是操作机构部分。

本体部分通常包括下列部件：1. 导电材料：高压断路器的导电材料通常为铜或铝，由于铜的导电性更好，但重量和价格更高，所以在实际使用过程中还需根据不同的需求选择不同种类的金属材料。

2. 弧熔室：高压断路器的弧熔室通常由高温抗磨蚀的材料制成，比如说铜铬合金等，其主要作用是将电路中产生的弧光收束在一定的区域内，限制弧光的延伸范围，从而确保电路的安全性。

3. 绝缘材料：高压断路器需要借助绝缘材料来确保电路的安全性，绝缘材料通常由瓷瓶、油池、绝缘子以及绝缘套等部件组成。

操作部分通常包括：1. 电磁铁：高压断路器中的电磁铁通过电磁吸引力来控制电路的开关，通常需要使用交、直流电源。

2. 整流器：在交流电源供应的情况下，整流器通过将交流电源转换为直流电源的方式来确保电路的稳定性。

3. 控制电路：控制电路是高压断路器的核心，其通过控制电磁铁的电流，来控制断路器的开断过程，从而确保电路的正常运行。

二、高压断路器的工作原理高压断路器的工作原理是在开关断路器时，强迫产生一种感应电动势或者介质击穿放电来切断电路。

一般情况下，断路器在实际的操作过程中，需要满足下列条件：1. 能够在电流过载或短路时迅速开断电路。

2. 能够在电压异常情况下保护电路，避免电路承受由于电压异常产生的损害。

3. 能够在高温环境下保障电路的安全性。

4. 能够满足在正常工作状态下的设计要求，如最大电流负载和最大额定电压等。

5. 具备能够自动再连接的能力，从而确保电路的稳定性和可靠性。

当工作电流低于额定值时，断路器工作正常，电弧消失后，通电回路立即恢复正常，并能承受额定电压下的常用负荷;当工作电流高于额定值时，断路器可迅速切断电流，避免电器和电缆的损伤，并且保证可靠的过载保护，具有过载保护能力。

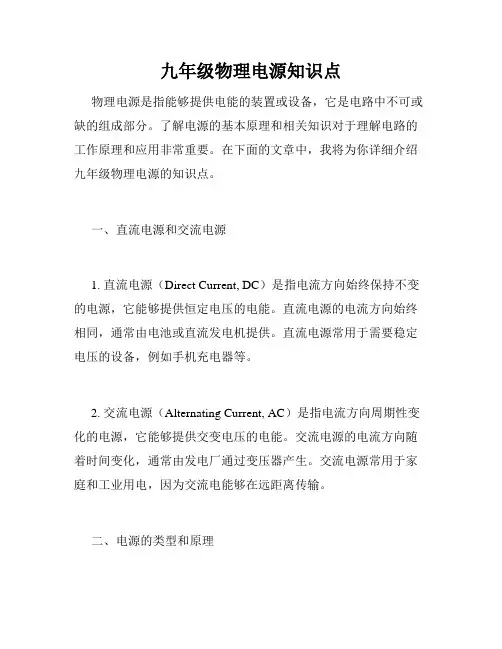

九年级物理电源知识点物理电源是指能够提供电能的装置或设备，它是电路中不可或缺的组成部分。

了解电源的基本原理和相关知识对于理解电路的工作原理和应用非常重要。

在下面的文章中，我将为你详细介绍九年级物理电源的知识点。

一、直流电源和交流电源1. 直流电源（Direct Current, DC）是指电流方向始终保持不变的电源，它能够提供恒定电压的电能。

直流电源的电流方向始终相同，通常由电池或直流发电机提供。

直流电源常用于需要稳定电压的设备，例如手机充电器等。

2. 交流电源（Alternating Current, AC）是指电流方向周期性变化的电源，它能够提供交变电压的电能。

交流电源的电流方向随着时间变化，通常由发电厂通过变压器产生。

交流电源常用于家庭和工业用电，因为交流电能够在远距离传输。

二、电源的类型和原理1. 干电池：干电池是一种常见的直流电源，由正极、负极和电解液组成。

正极和负极之间的化学反应产生电能，使得电流从正极流向负极。

干电池的电压大小一般为1.5伏特。

2. 蓄电池：蓄电池也是一种直流电源，它与干电池的原理类似，但可以通过外部电源进行充电再放电。

常见的蓄电池包括铅酸蓄电池和锂离子电池，它们在汽车、手机等设备中得到广泛应用。

3. 发电机：发电机是一种可以将机械能转化为电能的设备，它通过旋转的势能来产生交流电。

发电机的工作原理是利用磁感应定律和电磁感应定律，当导体在磁场中运动时，就会产生感应电流，从而产生电能。

4. 变压器：变压器是一种用于调整交流电压大小的电器设备，它由一个可变的铁芯和两个或多个线圈组成。

通过变压器，可以将高压电源变换为低压电源，或将低压电源变换为高压电源。

变压器广泛应用于电力输配系统中。

三、电源的功率和效率1. 电源的功率：电源的功率指的是单位时间内电源输出的能量或工作量。

功率的单位是瓦特（W），常用符号为P。

功率可以通过电压和电流的乘积来计算，即P = UI，其中U表示电压，I表示电流。

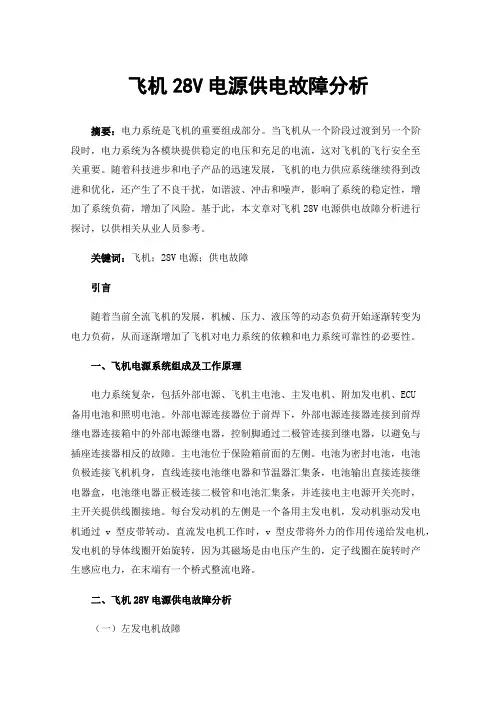

飞机28V电源供电故障分析摘要：电力系统是飞机的重要组成部分。

当飞机从一个阶段过渡到另一个阶段时，电力系统为各模块提供稳定的电压和充足的电流，这对飞机的飞行安全至关重要。

随着科技进步和电子产品的迅速发展，飞机的电力供应系统继续得到改进和优化，还产生了不良干扰，如谐波、冲击和噪声，影响了系统的稳定性，增加了系统负荷，增加了风险。

基于此，本文章对飞机28V电源供电故障分析进行探讨，以供相关从业人员参考。

关键词：飞机；28V电源；供电故障引言随着当前全流飞机的发展，机械、压力、液压等的动态负荷开始逐渐转变为电力负荷，从而逐渐增加了飞机对电力系统的依赖和电力系统可靠性的必要性。

一、飞机电源系统组成及工作原理电力系统复杂，包括外部电源、飞机主电池、主发电机、附加发电机、ECU备用电池和照明电池。

外部电源连接器位于前焊下，外部电源连接器连接到前焊继电器连接箱中的外部电源继电器，控制脚通过二极管连接到继电器，以避免与插座连接器相反的故障。

主电池位于保险箱前面的左侧。

电池为密封电池，电池负极连接飞机机身，直线连接电池继电器和节温器汇集条，电池输出直接连接继电器盒，电池继电器正极连接二极管和电池汇集条，并连接电主电源开关亮时，主开关提供线圈接地。

每台发动机的左侧是一个备用主发电机，发动机驱动发电机通过v型皮带转动。

直流发电机工作时，v型皮带将外力的作用传递给发电机，发电机的导体线圈开始旋转，因为其磁场是由电压产生的，定子线圈在旋转时产生感应电力，在末端有一个桥式整流电路。

二、飞机28V电源供电故障分析（一）左发电机故障由于左发电机故障，无电源输出，导致其下挂的左侧电路无电源输入，直流变换装置1、直流变换装置接触器3、应急接触器14和应急接触器23接触器无法接通，直流变换装置1和直流变换装置3无法工作，全机8个28VDC汇流条电压值为零，无28V电源供电。

（二）飞机电源系统差异现代飞机供电系统功能齐全，结构复杂，自动化程度高。

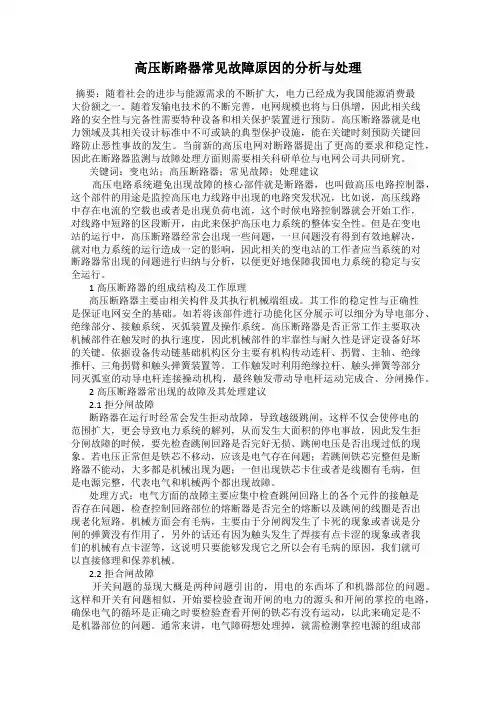

高压断路器常见故障原因的分析与处理摘要：随着社会的进步与能源需求的不断扩大，电力已经成为我国能源消费最大份额之一。

随着发输电技术的不断完善，电网规模也将与日俱增，因此相关线路的安全性与完备性需要特种设备和相关保护装置进行预防。

高压断路器就是电力领域及其相关设计标准中不可或缺的典型保护设施，能在关键时刻预防关键回路防止恶性事故的发生。

当前新的高压电网对断路器提出了更高的要求和稳定性，因此在断路器监测与故障处理方面则需要相关科研单位与电网公司共同研究。

关键词：变电站；高压断路器；常见故障；处理建议高压电路系统避免出现故障的核心部件就是断路器，也叫做高压电路控制器，这个部件的用途是监控高压电力线路中出现的电路突发状况，比如说，高压线路中存在电流的空载也或者是出现负荷电流，这个时候电路控制器就会开始工作，对线路中短路的区段断开，由此来保护高压电力系统的整体安全性。

但是在变电站的运行中，高压断路器经常会出现一些问题，一旦问题没有得到有效地解决，就对电力系统的运行造成一定的影响，因此相关的变电站的工作者应当系统的对断路器常出现的问题进行归纳与分析，以便更好地保障我国电力系统的稳定与安全运行。

1高压断路器的组成结构及工作原理高压断路器主要由相关构件及其执行机械端组成。

其工作的稳定性与正确性是保证电网安全的基础。

如若将该部件进行功能化区分展示可以细分为导电部分、绝缘部分、接触系统、灭弧装置及操作系统。

高压断路器是否正常工作主要取决机械部件在触发时的执行速度，因此机械部件的牢靠性与耐久性是评定设备好坏的关键。

依据设备传动链基础机构区分主要有机构传动连杆、拐臂、主轴、绝缘推杆、三角拐臂和触头弹簧装置等。

工作触发时利用绝缘拉杆、触头弹簧等部分同灭弧室的动导电杆连接操动机构，最终触发带动导电杆运动完成合、分闸操作。

2高压断路器常出现的故障及其处理建议2.1拒分闸故障断路器在运行时经常会发生拒动故障，导致越级跳闸，这样不仅会使停电的范围扩大，更会导致电力系统的解列，从而发生大面积的停电事故，因此发生拒分闸故障的时候，要先检查跳闸回路是否完好无损、跳闸电压是否出现过低的现象。

开关电源电路图工作原理及维修详解析一、开关电源的工作原理开关电源就是采用功率半导体器件作为开关元件,通过周期性通断开关，控制开关元件的占空比来调整输出电压。

开关元件以一定的时间间隔重复地接通和断开，在开关无件接通时输入电源Vi通过开关S和滤波电路向负载RL提供能量,当开关S断开时，电路中的储能装置（L1、C2、二极管D组成的电路）向负载RL释放在开关接通时所储存的能量，使负载得到连续而稳定的能量.开关电源原理图VO=TON/T＊Vi，VO 为负载两端的电压平均值，TON 为开关每次接通的时间，T 为开关通断的工作周期;由式可知，改变开关接通时间和工作周期的比例，VO间电压平均值也随之改变，因此,随着负载及输入电源电压的变化自动调整TON和T的比例便使输出电压VO维持不变。

改变接通时间TON和工作周期比例亦即改变脉冲的占空比,这种方法称为“时间比率控制”（TimeRationControl，缩写为TRC)。

按TRC控制原理,有三种方式：1、脉冲宽度调制(PulseWithModulation,缩写为PWM)开关周期恒定,通过改变脉冲宽度来改变占空比的方式。

2、脉冲频率调制（PulseFrequencyModulation,缩写为PFM）导通脉冲宽度恒定，通过改变开关工作频率来改变占空比的方式。

3、混合调制导通脉冲宽度和开关工作频率均不固定，彼此都能改变的方式，它是以上二种方式的混合。

二、开关电源的维修技巧和常见故障1、维修技巧开关电源的维修可分为两步进行：断电情况下，“看、闻、问、量” 看：打开电源的外壳，检查保险丝是否熔断,再观察电源的内部情况，如果发现电源的PCB板上有烧焦处或元件破裂，则应重点检查此处元件及相关电路元件.闻：闻一下电源内部是否有糊味，检查是否有烧焦的元器件.问：问一下电源损坏的经过，是否对电源进行违规操作.量：没通电前，用万用表量一下高压电容两端的电压先.如果是开关电源不起振或开关管开路引起的故障，则大多数情况下，高压滤波电容两端的电压未泄放悼，此电压有300多伏，需小心.用万用表测量AC电源线两端的正反向电阻及电容器充电情况，电阻值不应过低，否则电源内部可能存在短路。

开关电源的工作原理与维修在现代电子设备中，开关电源作为一种常见的电源供应模块，被广泛应用于各种设备中，如电脑、手机充电器、电视等。

开关电源相比于传统的线性电源具有更高的效率和稳定性，因此备受青睐。

本文将介绍开关电源的工作原理以及常见的维修方法。

工作原理开关电源的工作原理主要基于三个关键元件：变压器、整流器和滤波器。

当输入交流电压被整流器转换为直流电压后，变压器通过开关管（如晶体管）来控制电流的开闭，进而实现将直流电压转换为高频脉冲信号。

这些脉冲信号经过变压器的变压作用，最终输出所需的稳定直流电压。

开关电源的高频工作使得其输出更为稳定、效率更高。

通过控制开关管的导通时间，可以调整输出电压的大小，实现对电压的精确控制。

同时，开关电源内部还配备了保护机制，如过流保护、过压保护等，确保设备和用户的安全。

维修方法尽管开关电源具有高效稳定的特点，但在长时间使用过程中仍可能出现各种故障。

以下是一些常见的开关电源故障及其维修方法：1.电容故障：开关电源中的电容可能会出现漏液、爆裂等情况，导致输出电压不稳定甚至无法正常工作。

此时需要更换损坏的电容并进行电源校准。

2.开关管故障：开关管长时间工作后可能会损坏，导致整个电源无法正常工作。

此时需要测量开关管的导通情况，确认是否需要更换新的开关管。

3.滤波器故障：滤波器在使用过程中可能会被过载、过压等问题影响而损坏，导致输出的电压波动较大。

对于此类故障，需要检查并更换损坏的滤波器。

4.散热系统故障：开关电源长时间工作会产生一定的热量，如果散热系统不良，可能导致电源温度过高而引发故障。

因此，定期清洁和确保散热系统正常工作至关重要。

在进行开关电源的维修时，应首先确保断开电源并排除电容器电压，避免触电危险。

同时，维修人员需要具备一定的电子知识和技能，以便更好地识别和解决各种故障。

总的来说，开关电源作为现代电子设备中不可或缺的部件，其工作原理和维修方法都需要得到深入理解和熟练掌握。

变压器层间测试原理变压器层间测试是指对变压器主绕组与屏蔽层之间的绝缘性能进行检测的过程。

其主要目的是确保变压器在正常运行时能够保持良好的绝缘状态，避免绝缘击穿等故障的发生。

本文将详细介绍变压器层间测试的原理及其重要性。

一、层间测试原理变压器主绕组与屏蔽层之间的绝缘性能对于变压器的正常运行至关重要。

层间测试是通过施加高电压来检测绝缘的质量和可靠性。

其原理是利用高压电源将高电压施加在变压器的绝缘层上，然后测量绝缘层与地之间的绝缘电阻值，以判断绝缘的好坏。

在层间测试中，常用的测试方法有直流层间测试和交流层间测试。

直流层间测试是通过施加直流电压来检测绝缘层的质量。

交流层间测试则是通过施加交流电压来检测绝缘层的质量。

两种测试方法各有优劣，具体使用哪种测试方法取决于变压器的具体情况和需求。

在进行层间测试时，需要注意以下几点：1. 测试前需要对测试仪器进行校准，确保测试结果的准确性；2. 测试时应采用适当的测试电压，过高或过低的电压都可能导致测试结果不准确；3. 应注意测试过程中的安全问题，避免电击等事故的发生；4. 测试结果应进行记录和分析，以便后续的维护和修理工作。

二、层间测试的重要性层间测试是变压器维护和保养工作中非常重要的一环。

通过层间测试，可以及时发现绝缘层存在的问题，并采取相应的措施加以修复，从而保证变压器的正常运行。

层间测试的重要性主要体现在以下几个方面：1. 预防故障：变压器主绕组与屏蔽层之间的绝缘层是变压器的关键部分，其质量直接影响变压器的安全运行。

通过层间测试，可以及时发现绝缘层存在的缺陷和隐患，预防绝缘击穿等故障的发生，保证变压器的可靠性和稳定性。

2. 延长使用寿命：正常的绝缘层可以有效地隔离主绕组和屏蔽层，防止电弧和电晕的发生。

而绝缘层的老化和损坏会导致电弧和电晕的产生，从而加速变压器的老化和损坏。

通过定期进行层间测试，可以及时发现绝缘层的问题，采取相应的措施修复，延长变压器的使用寿命。

高压发生器工作原理高压发生器是一种能够产生高压电场的设备，广泛应用于科学研究、医学诊断和工业生产等领域。

它通过特定的工作原理，将低压电源转化为高压输出。

本文将详细介绍高压发生器的工作原理及其相关知识。

一、高压发生器的组成部分高压发生器一般由以下几个主要组成部分构成：1. 电源模块：电源模块是高压发生器的动力源，一般使用电源变压器将低压电源升压至较高电压。

通过调节电源模块的输出电压和电流，可以控制高压发生器的输出。

2. 变压器：变压器是将电源模块输出的直流电压转化为高频交流电压的装置。

高压发生器中的变压器采用了特殊的设计，可以使输出的电压达到很高的水平。

3. 稳压器：稳压器用于控制高压发生器输出的电压稳定在所设定的数值范围内。

稳压器能够通过负反馈回路自动调整输出电压，保证高压发生器的稳定性和可靠性。

4. 输出端子：高压发生器的输出端子用于连接外部设备，将高压电场输出到需要的地方。

输出端子一般由安全绝缘材料制成，能够有效防止电流泄露和意外触电等安全问题。

二、高压发生器的工作原理高压发生器的工作原理涉及电场的产生和加速过程。

下面将分别介绍这两个方面。

1. 电场的产生高压发生器通过电源模块和变压器将低压电源转化为高压电源。

电源模块通过电压升压实现电能转换，使电能增大到一定程度。

然后，变压器将高压电源转化为高频交流电压。

这个过程中，变压器的设计和结构起到至关重要的作用，能够将输出的电压进一步升高。

2. 电场的加速高压发生器输出的电场需要经过加速才能够发挥作用。

它通过稳压器将输出的电压稳定在所需要的数值范围内。

稳压器能够自动调整输出电压，保持稳定。

然后，高压发生器将稳定的电压输出到外部设备，形成高压电场。

三、高压发生器的应用领域高压发生器广泛应用于科学研究、医学诊断和工业生产等领域。

以下是一些常见的应用领域：1. 实验室科研：在实验室中，高压发生器可以用于产生高压电场，用于物理、化学等实验研究。

比如，用于研究电荷的移动和分布情况，以及高电压对物质的影响等。

脉冲点火器工作原理 2011-06-15 08:55:09 来源：燃气具资讯网 浏览：294次 内容提要：现在的煤气灶、热水器等大都采用电子点火，它具有操作方便、使用安全、工作可靠等优点，电子煤

气点火器的种类较多，但电路基本结构和原理大同小异。现在燃气具资讯网为大家介绍脉冲点火器工作原理：电脉冲点火器，是利用高压放电的电火花来点燃炉具的可燃气体的装置

燃气灶、煤气炉、燃气热水器脉冲点火器工作原理

电脉冲点火器的原理： 电脉冲点火器，是利用高压放电的电火花来点燃炉具的可燃气体的装置。其输入的工作电压可分为直流1.5V,3V,6V,9V等和交流120V，240V等。按其输入的工作电压可分为直流1.5V,3V,6V,9V等。按其输出的功能可分为一至八头输出端。现以DC1.5V为例，说明其工作原理。 常用的电路如下： T1,BG,R组成振荡升压电路，将1.5V直流电升高到400V左右的交流电，经D整流后，向C1，当C1两端的电压升高至一定值时，BG2管突然寻通，如此开关接通一样内阻很小，此时C1经过，T2的初级线圈，放电，这个放电的时间很短，电流很大，所以在T的次级， 应出很高的电压，（可达15-30KV）它的两个引出头之间可产生火花放电。 另外，在BG2寻通时，T1次级相当于短路，BG1停止振荡。当C1放电完毕，BG2又恢复到断路状态。 BG1立即又开始振荡升压，重复前述的工作过程，所以产生的电火花是有一定间歇的连续火花。放电频率，大约在2.5-12次/秒左右。 电子煤气点火器电路 电子煤气点火器 现在的煤气灶、热水器等大都采用电子点火，它具有操作方便、使用安全、工作可靠等优点，电子煤气点火器的种类较多，但电路基本结构和原理大同小异。本文介绍一种结构简单，制作方便的电子点火器，可供煤气 灶生产厂家、电子爱好者参考。 脉冲点火器工作原理

该装置电路如图1

它是由振荡器，高压整流电路和升压器组成。由三极管VT及T1的L1、L2、R组成振荡器，接通电源开关S，VT便产生振荡，于是在T1的L3端感应出较高的电压，经二极管VD半波整流后向电容器C充电，同时在T2的L5端感应出更高的电脉冲进行点火。当S拨至“2”档时，C中的电荷维持放电状态，直至可靠地将煤气点燃。整个动作只是在几秒种内完成。 元器件选择与制作 E采用一节5号电池。VT采用锗三极管3AX81，以改善低电压下的压降特性，如用硅管则压降较大，工作效率明显降低。VD采用2DG系列高压硅粒，其反压要求大于250V，C的容量在0.47—0.68uF范围，耐压大于160V。T1可用小型半导体收音机中的输入或输出变压器的E型5×7铁芯，L1用Φ0.17mm高强度漆包线绕30匝，L2用同样线径的漆包线绕60匝，L3采用Φ0.06mm的高强度漆包线绕3500匝。T2采用40mm长的磁棒作铁芯，首先用Φ0.41mm的漆包线在磁棒上绕17匝作L4，然后在L4上套入塑料槽骨架，并用Φ0.06mm的高强度漆包线在骨架上绕1500匝。骨架上共分线槽10个，每个线槽内绕150匝，可有效防止高压击穿L5自身。 电路制好后，可在L5两端接入电极，放置适当距离，拨动S，见两电极之间闪烁火花即告成功。 銆併�锛庯紱锛氾紵锛侊赴鈥︹�鈥测http://www.iianews.com 燃气电子点火器的维修 http://www.mmsonline.com.cn 2011年08月24日 电子点火器在燃气炉具、燃气热水器及气体打火机等方面应用广泛，故障也较为常见。电子点火是利用高压尖端放电原理产生电火花，从而点燃可燃气体。燃气炉和燃气热水器一般是二次点火，即由电火花点燃“长明火”(小火)，再由“长明火”点燃主火(大火)。燃气一般是指人工煤气、天燃气、液化石油气、丁烷气体等。 电子点火器的结构。一般由四部分组成，即：高压(电)发生器、放电机构、气路和控制机构。 高压发生器：根据产生高压的原理不同，常用的有以下三种类型。 1．压电陶瓷型。它是利用压电陶瓷(又称压电晶体)的压电效应，将机械能转换为电能。压电陶瓷在外加撞击力的作用下，两端产生13000～15000伏的高压。这种高压发生器成本低、体积小、结构简朴、工作可靠、对四周环境条件要求低，其缺点是操作手感重，撞击声音大。 2．电脉冲连续放电型。电路如图3所示。1.5伏直流电压通过振荡器变成交流电压，再经升压、整流、超低频振荡器，脉冲升压变压器产生间隔约0.5秒的l万伏以上的脉冲高压。该电路能多次连续点火，工作可靠，缺点是元器件多，成本高。 3．单次脉冲放电型。电路如图所示。平时，电池对电容器充电。通过开关切换，电容器上积蓄的电荷一次性地向脉冲变压器初级放电，在变压器次级感应出约12000伏高压。这种高压发生器简朴、轻便、耐用，缺点是对元件质量要求高。因为不打火时，电池一直对电容器充电，要求电容器漏电流小，损耗小，否则，电池消耗大。 高压放电机构：由高压电缆、放电针和发火管(又称导气管)组成。高压发生器产生的高压通过高压电缆连接到放电针，负极端搭接在发火管上。有高压时，放电针的尖端和发火管之间的空气被击穿，产生电火花。 气路：由燃气阀、导气管和喷嘴等组成，燃气阀与高压发生器的电源开关联动。 控制机构：由控制手柄、联动轴、拔轮、燃气阀等组成。控制手柄转动带动燃气阀，使可燃气体从点火喷嘴和发火管喷出的同时，拨轮打开电源开关，在放电针尖端产生电火花点燃从导火管喷出的燃气。产生“长明火”。 各种电子点火器根据选用的高压发生器不同分为三类，即压电陶瓷型电子点火器、电脉冲连续放电型电子点火器及单次脉冲放电型电子点火器。各种电子点火器的结构都是根据使用的场合不同专门设计制造，因此，电子点火器属二次配套产品。市场上销售的大部分电子点火器，实质只是由高压发生器和放电机构组成的一种发火装置。 家用燃气炉具因其四周温度较高，温度亦大，大都采用压电陶瓷型电子点火器。家用燃气快速热水器，因一次放电点火的成功率低，一般为80％左右，因此该产品大都采用脉冲连续放电型电子点火器，点 銆併�锛庯紱锛氾紵锛侊赴鈥︹�鈥测http://www.iianews.com �鈥濄�銆炈嬎婏純锛狅紗锛娾�搂銆冣剸銆撯棆鈼忊柍鈻测棊http://www.iianews.com/鈽嗏 槄鈼団梿鈻♀枲鈻 銆併�锛庯紱锛氾紵锛侊赴鈥︹�鈥测http://www.iianews.com燃气电子点火器的维修
