低压电缆头制作工艺标准

低压电缆头制作工艺标准SGBZ-0607低压电缆头制作安装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于0.6/1kV以下的室内聚氯乙烯绝缘、聚氯乙烯护套、电力电缆终端头的制作安装。

2、施工准备2.1材料要求：2.1.1电缆终端头套、塑料带、接线鼻子、镀锌螺丝、凡士林油、电缆卡子、电缆标牌、多股铜线等材料必须符合设计要求，并具备产品出厂合格证。

2.1.2塑料带应分黄、绿、红、黑四色，各种螺丝等镀锌件应镀锌良好。

2.1.3地线采用裸铜软线或多股铜线，截面120号电缆以下16mm2150号以上25mm2表面应清洁，无断股现象。

2.2主要机具：2.2.1制作和安装机具：压线钳、钢锯、扳手、钢锉。

2.2.2测试器具：钢卷尺、摇表、万用表、试铃。

2.3施工条件：2.3.1电气设备安装完毕，室内空气干燥。

2.3.2电缆敷设并整理完毕，核对无误。

2.3.3电缆支架及电缆终端头固定支架安装齐全。

2.3.4现场具有足够照度的照明和较宽敞的操作场地。

3、操作工艺3.1工艺流程：摇测电缆绝缘→剥电缆铠甲，打卡子→焊接地线→包缠电缆、套电缆终端头套→压电缆芯线接线鼻子、与设备连接3.2摇测电缆绝缘：3.2.1选用1000V摇表，对电缆进行摇测，绝缘电阻应在10MΩ以上。

3.2.2电缆摇测完毕后，应将芯线分别对地放电。

3.3剥电缆铠甲，打卡子：3.3.1根据电缆与设备联接的具体尺寸，量电缆并做好标记。

锯掉多余电缆，根据电缆头套型号尺寸要求，剥除外护套。

电缆头套型号尺寸见表3.3.1和图3.3.1。

图3.3.1电缆头套型号尺寸表3.3.1序号型号规格尺寸适用范围1（mm）D（mm）VV，V1V四芯（mm2）VV20，V1V20四芯（mm2）123456VDT-1VDT-2VDT-3VDT-4VDT-5VDT-68610112213815015820253240444810～1625～3550～7095～12015018510～1625～3550～7095～1201501853.3.3在打钢带卡子的同时，多股铜线排列整齐后卡在卡子里。

低压热缩电缆终端头制作安装工艺标准集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-低压热缩电缆终端头制作安装工艺标准1适用范围本标准适用于建筑电气安装工程0.6/1KV以下的室内聚氯乙烯绝缘、交联聚氯乙烯绝缘电力电缆终端头的制作安装。

2施工准备2.1材料2.1.1主要材料：电缆终端头套、热缩管、接线端子、镀锌螺丝、电力复合脂、镀锡铜编织带等材料，热缩管应分黄、绿、红、蓝、黑五色。

所用材料要符合电压等级及设计要求，并有出厂合格证。

2.1.2地线采用镀锡铜编织带，截面参见本册《交联聚乙烯绝缘电缆热缩终端头制作工艺标准》(Ⅵ205)2.1.32.2机具设备2.2.1手动机具：钢锯、扳手、钢锉、螺丝刀、电工刀、电工钳、鲤鱼钳。

2.2.2电动工具：液压钳（电动或手动型）。

2.2.3测试器具：钢卷尺、1000V兆欧表、万用表。

2.2.4其他工具：喷灯、电烙铁。

2.3作业条件2.3.1电气设备安装完毕，电缆头制作应由持有电缆工操作证的人员进行。

2.3.2现场应清洁、干燥、明亮。

室外制作电缆头时，应在气候良好的条件下进行，并有防雨、防尘措施。

2.3.3电缆敷设并整理完毕，核对无误。

2.4技术准备2.4.1施工方案编制完毕并经审批。

2.4.2向操作工人进行安全、技术交底。

3操作工艺3.1工艺流程3.2操作工艺3.2.1准备工作：准备材料和工具，核对电缆型号、规格，检查电缆是否受潮。

3.2.2电缆绝缘摇测：用1000V兆欧表，对低压电缆进行绝缘摇测，绝缘电阻应大于10M Ω，如不符合要求，检查电缆是否受损或受潮；摇测完毕后，应将芯线分别对地放电。

3.2.3剥切铠层、打卡子3.2.3.1绝缘合格后，根据电缆与设备连接的具体尺寸，确定剥除长度，剥除外护套。

3.2.3.2剥电缆铠装钢带，用钢锯在第一道卡子向上3～5mm处，锯一环形深痕，深度为钢带厚度的2/3，不得锯透。

3.2.3.3用螺丝刀在锯痕尖角处将钢带挑起，用钳子将钢带撕掉，完后用钢锉将钢带毛刺去掉，使其光滑。

电缆头制作、接线和线路绝缘测试安装施工工艺标准一、特点和适用范围本工艺适用于一般工业与民用建筑电气安装工程10（6）KV及以下电缆头制作、接线和线路绝缘测试安装工程。

二、施工准备1、技术准备1施工前应进行技术交底工作;2配备相应的施工质量验收规范。

2、材料准备1 电缆终端头及其所用绝缘材料应是定型产品,各部队衔接处应封闭严密,附件齐全,瓷套不得裂纹、损伤，必须符合电压等级和设计要求，并应有试验数据及合格证。

电缆头附件及主要材料由生产厂家备齐，并有合格证及说明书。

2电缆绝缘胶和环氧树结晶胶应是定型产品，必须符合电压等级和设计要求,各部衔接处均应封闭严密,附件齐全,应有理化及电气性能的试验单及合格证。

3 固定电缆终端头用的金属件均应是镀锌件,配齐相应的螺母、垫圈和弹簧垫。

4 中间头外壳必须密封良好，无杂质和砂眼，内壁光滑整洁,型号规尺寸必须符合设计要求。

铅套管含纯铅量不少于99。

9%,并能承受25标准大气压力试验。

5 主要材料:电缆终端头套、塑料带、绝缘三叉手套、绝缘管、应力管、编织铜线、填充胶、密封胶带、密封管、相色管、防雨裙。

6 辅助材料：焊锡、焊油、白布、砂布、芯线连接管、清洗剂、汽油、硅脂膏、接线端子、焊锡、清洁剂、砂布、白布、汽油、焊油、镀锌螺丝、电缆卡子、电缆标牌、10mm多股铜线。

3、主要机具1 制作机具:防风栅、塑料布、油压接线钳、喷灯、铁壶、铝壶、搪瓷盘、铝锅、铁勺、漏勺、手套、漏斗、电炉子、钢锯、钢丝刷，温度计、剪刀、锉刀、电烙铁、电工刀、克丝钳、改锥等。

2 安装机具：台钻、电锤、滑车、大绳、板手、台钻、电焊机和气焊工具等。

3 测试工具:绝缘摇表、钢卷尺、钢板尺、温度计、万用表、试铃及试验仪器等。

4、作业条件1 电缆敷设并整理完毕，核对无误。

2 电缆支架及电缆终端头固定支架安装齐全。

3 室外电缆终端头的制作应选择晴朗无风的天气施工,环境温度在+5C°以上。

4 施工现场及其周围应清洁干燥,操作平台要牢固，四周应搭设防风栅.5 施工现场应备有220V电源和安全电源.现场具有足够照明和较宽敞的操作场地6电缆终端头制作人员应经专门培训并考核合格，方可施工操作。

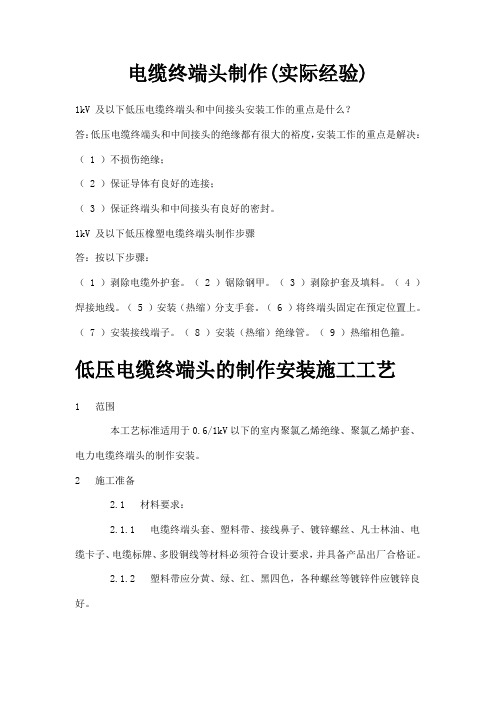

电缆终端头制作(实际经验)1kV 及以下低压电缆终端头和中间接头安装工作的重点是什么？答：低压电缆终端头和中间接头的绝缘都有很大的裕度，安装工作的重点是解决：（ 1 ）不损伤绝缘；（ 2 ）保证导体有良好的连接；（ 3 ）保证终端头和中间接头有良好的密封。

1kV 及以下低压橡塑电缆终端头制作步骤答：按以下步骤：（ 1 ）剥除电缆外护套。

（ 2 ）锯除钢甲。

（ 3 ）剥除护套及填料。

（ 4 ）焊接地线。

（ 5 ）安装（热缩）分支手套。

（ 6 ）将终端头固定在预定位置上。

（ 7 ）安装接线端子。

（ 8 ）安装（热缩）绝缘管。

（ 9 ）热缩相色箍。

低压电缆终端头的制作安装施工工艺1 范围本工艺标准适用于0.6/1kV以下的室内聚氯乙烯绝缘、聚氯乙烯护套、电力电缆终端头的制作安装。

2 施工准备2.1 材料要求：2.1.1 电缆终端头套、塑料带、接线鼻子、镀锌螺丝、凡士林油、电缆卡子、电缆标牌、多股铜线等材料必须符合设计要求，并具备产品出厂合格证。

2.1.2 塑料带应分黄、绿、红、黑四色，各种螺丝等镀锌件应镀锌良好。

2.1.3 地线采用裸铜软线或多股铜线，截面120号电缆以下16mm2150号以上 25mm2表面应清洁，无断股现象。

2.2 主要机具：2.2.1 制作和安装机具：压线钳、钢锯、扳手、钢锉。

2.2.2 测试器具：钢卷尺、摇表、万用表、试铃。

2.3 施工条件：2.3.1 电气设备安装完毕，室内空气干燥。

2.3.2 电缆敷设并整理完毕，核对无误。

2.3.3 电缆支架及电缆终端头固定支架安装齐全。

2.3.4 现场具有足够照度的照明和较宽敞的操作场地。

3 操作工艺3.1 工艺流程：摇测电缆绝缘→剥电缆铠甲，打卡子→焊接地线→包缠电缆、套电缆终端头套→压电缆芯线接线鼻子、与设备连接3.2 摇测电缆绝缘：3.2.1 选用1000V摇表，对电缆进行摇测，绝缘电阻应在10MΩ以上。

3.2.2 电缆摇测完毕后，应将芯线分别对地放电。

低压电缆头制作安装施工方案1 范围本工艺标准适用于0.6/1kV以下的室内聚氯乙烯绝缘、聚氯乙烯护套、电力电缆终端头的制作安装。

2 施工准备2.1 材料要求：2.1.1 电缆终端头套、塑料带、接线鼻子、镀锌螺丝、凡士林油、电缆卡子、电缆标牌、多股铜线等材料必须符合设计要求，并具备产品出厂合格证。

2.1.2 塑料带应分黄、绿、红、黑四色，各种螺丝等镀锌件应镀锌良好。

2150号以上号电缆以下12016mm 2.1.3 地线采用裸铜软线或多股铜线，截面2表面应清洁，无断股现象。

25mm 2.2 主要机具：2.2.1 制作和安装机具：压线钳、钢锯、扳手、钢锉。

2.2.2 测试器具：钢卷尺、摇表、万用表、试铃。

2.3 施工条件：2.3.1 电气设备安装完毕，室内空气干燥。

2.3.2 电缆敷设并整理完毕，核对无误。

2.3.3 电缆支架及电缆终端头固定支架安装齐全。

2.3.4 现场具有足够照度的照明和较宽敞的操作场地。

3 操作工艺工艺流程：3.1摇测电缆剥电缆铠甲，打焊接地包缠电缆套电缆终端压电缆芯线接线鼻子与设连3.2 摇测电缆绝缘：3.2.1 选用1000V摇表，对电缆进行摇测，绝缘电阻应在10MΩ以上。

3.2.2 电缆摇测完毕后，应将芯线分别对地放电。

3.3 剥电线铠甲，打卡子：3.3.1 根据电缆与设备联接的具体尺寸，量电缆并做好标记。

锯掉多余电缆，根据电缆头套型号尺寸要求，剥除外护套。

电缆头套型号尺寸见表2-10和图2-33。

3.3.2 将地线的焊接部位用钢锉处理，以备焊接。

3.3.3 在打钢带卡子的同时，多股铜线排列整齐后卡在卡子里。

电线头套型号尺寸表2-10规格尺寸适用范围L D VLV20四芯VV20，四芯序号型号 VV，VLV22 (mm) (mm)) (mm) (mm20 10～16 1 VDT-1 86 10～16101 25 ～35 35 25～2 VDT-2 25122 5032 70 ～3 70 ～50VDT-3138VDT-440120～95120～955VDT-515044150150185648VDT-61851583.3.4 利用电缆本身钢带宽的二分之一做卡子，采用咬口的方法将卡子打牢，必须打两道，防止钢带松开，两道卡子的间距为15mm，见图2-34。

SGBZ-0607低压电缆头制作安装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于0.6/1kV以下的室内聚氯乙烯绝缘、聚氯乙烯护套、电力电缆终端头的制作安装。

2、施工准备2.1材料要求：2.1.1电缆终端头套、塑料带、接线鼻子、镀锌螺丝、凡士林油、电缆卡子、电缆标牌、多股铜线等材料必须符合设计要求，并具备产品出厂合格证。

2.1.2塑料带应分黄、绿、红、黑四色，各种螺丝等镀锌件应镀锌良好。

2.1.3地线采用裸铜软线或多股铜线，截面120号电缆以下16mm2150号以上25mm2表面应清洁，无断股现象。

2.2主要机具：2.2.1制作和安装机具：压线钳、钢锯、扳手、钢锉。

2.2.2测试器具：钢卷尺、摇表、万用表、试铃。

2.3施工条件：2.3.1电气设备安装完毕，室内空气干燥。

2.3.2电缆敷设并整理完毕，核对无误。

2.3.3电缆支架及电缆终端头固定支架安装齐全。

2.3.4现场具有足够照度的照明和较宽敞的操作场地。

3、操作工艺3.1工艺流程：摇测电缆绝缘→剥电缆铠甲，打卡子→焊接地线→包缠电缆、套电缆终端头套→压电缆芯线接线鼻子、与设备连接3.2摇测电缆绝缘：3.2.1选用1000V摇表，对电缆进行摇测，绝缘电阻应在10MΩ以上。

3.2.2电缆摇测完毕后，应将芯线分别对地放电。

3.3剥电缆铠甲，打卡子：3.3.1根据电缆与设备联接的具体尺寸，量电缆并做好标记。

锯掉多余电缆，根据电缆头套型号尺寸要求，剥除外护套。

电缆头套型号尺寸见表3.3.1和图3.3.1。

图3.3.1电缆头套型号尺寸表3.3.13.3.3在打钢带卡子的同时，多股铜线排列整齐后卡在卡子里。

3.3.4利用电缆本身钢带宽的二分之一做卡子，采用咬口的方法将卡子打牢，必须打两道，防止钢带松开，两道卡子的间距为15mm ，见图3.3.4。

电缆接头_电缆接头做法图解与电缆接头规范要求-电气技术电缆接头又称电缆头。

电缆线路两末端的接头称为终端头，中间的接头称为中间接头，终端头和中间接头又统称为电缆头。

电缆铺设好后，为了使其成为一个连续的线路，各段线必须连接为一个整体，这些连接点就称为电缆接头。

电缆接头是用来锁紧和固定进出线，起到防水防尘防震动的作用。

电缆头一般是在电缆敷设就位后在现场进行制作，它的主要的作用：使线路通畅，使电缆保持密封，并保证电缆接头处的绝缘等级，使其安全可靠地运行。

若是密封不良，不仅会漏油造成油浸纸干枯，而且潮气也会侵入电缆内部，使纸绝缘性能下降。

电缆头制作的方法很多，但目前大多使用的是热缩式和冷缩式两种方法。

冷缩式电缆头与热缩式电缆头比较，具有制作简便；受人为影响因素小，冷缩电缆附件会随着电缆的热胀冷缩而和电缆保持同步呼吸作用，使电缆和附件始终保持良好的结合状态等优点，但成本高。

而热缩式电缆头与冷缩式电缆头相比主要优点只是成本低，所以，目前在10KV以上领域，广泛使用冷缩式电缆头。

1、能够参阅我国修建工业出版社的《修建施工设备图集电气》图集。

2、《修建施工设备图集电气》中有关接法图如下：3、电线接线要分外留心：绕线的圈数不少于5圈，一同联络本地质监有些恳求，绝缘层是用接线帽，仍是用搪锡外包绝缘胶带。

装接E1同轴电缆的接头并测试介绍装接E1同轴电缆的接头并测试的方法。

19.1.1装接同轴电缆的直式BNC公接头介绍直式BNC公接头与同轴电缆的装配步骤。

剥线钳压线钳（包括2.5mm钳口）同轴电缆，组件如图19-1所示直式BNC公接头，组件如图19-1所示图19-1BNC接头与同轴电缆操作步骤根据同轴线材的不同，按照图示尺寸将同轴电缆剥开，露出同轴电缆外导体、同轴电缆绝缘和同轴电缆内导体，如图19-2所示。

其中常用电缆保留的外导体长度"L1"、保留的绝缘长度"L2"和护套剥开长度"L3"的推荐长度如表19-1所示。

低压电缆头制作安装工艺一、概述低压电缆头是指额定电压在1000V及以下的通信、电力、石油、化工等行业中使用的电缆头。

其作用是连接两条电缆，并起到固定和密封电缆的作用。

本文将介绍低压电缆头的制作和安装工艺。

二、材料准备制作低压电缆头所需材料包括：1.电缆2.低压电缆头3.密封胶4.铝箔纸5.清洁剂6.油漆刷7.剥线钳8.压线钳9.绝缘布10.螺丝刀三、制作工艺低压电缆头的制作步骤如下：1.根据电缆口径，挑选合适尺寸的低压电缆头2.用剥线钳剥掉电缆外皮的一部分3.用压线钳压上低压电缆头，并将电缆头内的铝箔纸全部展开4.将绝缘布缠绕在铝箔纸上，然后用油漆刷将密封胶均匀涂抹在铝箔纸和绝缘布上，将绝缘布整齐地包裹电缆5.将电缆头的外壳套在电线接头上，并用螺丝刀旋紧，确保电缆头紧密地固定在电缆上四、安装工艺安装低压电缆头的步骤如下：1.按照要求对电缆进行剥皮、清洁处理后，将电缆头连接上电缆2.根据电缆头表面标识，正确地接线并压紧螺丝3.将电缆头外壳合拢，确保连接牢固并进行检查，确保电缆头未发生漏电和短路五、注意事项1.在制作电缆头时要注意低压电缆头的尺寸和电缆口径的匹配。

2.使用压线钳时要控制力度，不要过度压紧，以免切割铜线。

3.切勿将电缆头连接上电缆后，直接安装到设备上，在使用前一定要进行漏电检测。

4.在安装过程中，要注意不要将电线接反。

接错极性将会造成设备无法正常工作或者损坏。

5.在安装完成后，要对电缆头进行密封和保护，以保证电缆头的长期稳定性。

六、总结低压电缆头制作和安装工艺中，要注意材料的选择和安装工艺的规范，确保电缆头的质量和稳定性。

在安装和使用过程中，要严格遵守相关标准和安全规定，以确保设备的正常运行和人员的安全。

低压电缆中间接头标准工艺流程12月锡林浩特矿业有限公司动力部供电检修车间标准工艺流程第一章:低压电缆中间接头制作的工艺流程制作低压电缆中间接头的准备:1、工器具:液压钳、电缆刀、钳子、锯弓、盒尺、锉刀、摇表、烤具。

2、安全隐患:使用电缆刀易割伤;使用喷灯烧伤;失火。

安全措施:穿好劳保用品，正确使用喷灯，要求配有灭火器。

3、作业环境要干燥，如遇户外作业且雨雪天气要搭建临时工作棚。

到达现场并准备作业人员穿戴好劳动保护用品，然后将电缆放置在干燥施工1、将电缆故障点锯断，并锯掉电的地方，确定电缆绝缘测量缆两端所损坏的部分。

良好。

2、根据4根绝缘管的长度x(约 400mm)，两个电缆头分别剥去1.3x(约500mm)及0.8x(约300mm)外护套，保留50mm的剥切电缆的外护铠装，剥去其余铠装及内垫层填充层和线芯绝缘层物。

1、将较长的电缆端分别套入外护套和3、量取1/2连接管长加5mm，剥去线芯绝缘层。

四根绝缘管，清洁电缆的四根线芯导体和连接管，用砂纸擦去连接管内部的氧化层。

压接连接管 2、将两端电缆的线芯按线芯绝缘的颜色对应套入连接管的两端，然后压接，用锉刀或砂纸将连接管表面的棱1、用绝缘胶带和PVC 胶带将压痕以及连接管两端与线芯绝缘角和毛刺打光，矫直电缆。

的连接部分填平。

安装绝缘管 2、将绝缘管从长端拉至中间，盖住连接管，从中间向两端依次加热绝缘管，火焰要适中(火焰长度为250mm——300mm)，四周均匀加热，直 1、矫直电缆，将四根电缆线芯拢在一至完全收缩。

起，用PVC胶带绑住。

安装外护套管 2、用铜线将两端钢铠连接在一起。

3、将外护套拉至中间，从中间向两端加热，直到收缩完全。

低压电缆中间接头制作完成。

使用500V摇表进行绝缘测试。

见安装图附件1:。

4、安装结束后，将电缆恢复原状，清点人员、清扫现场,检查无遗留物.检查带来的工具及剩余材料是否齐备,办理工作终结手续。
