首件封样作业控制卡

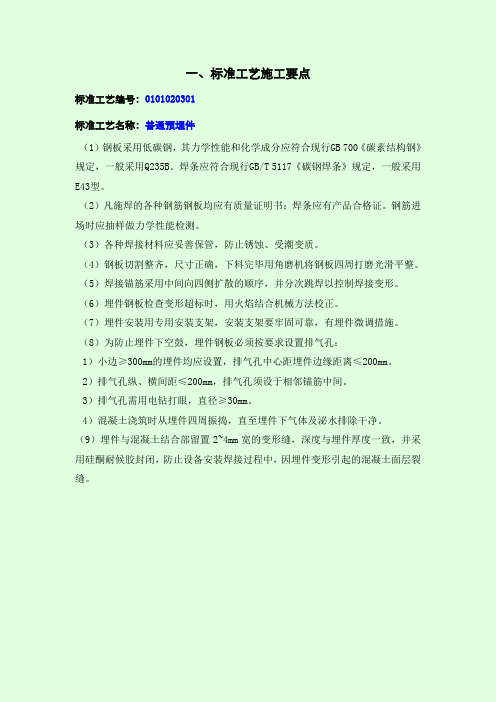

一、标准工艺施工要点标准工艺编号：010*******标准工艺名称：普通预埋件（1）钢板采用低碳钢，其力学性能和化学成分应符合现行GB 700《碳素结构钢》规定，一般采用Q235B。

焊条应符合现行GB/T 5117《碳钢焊条》规定，一般采用E43型。

（2）凡施焊的各种钢筋钢板均应有质量证明书；焊条应有产品合格证。

钢筋进场时应抽样做力学性能检测。

（3）各种焊接材料应妥善保管，防止锈蚀、受潮变质。

（4）钢板切割整齐，尺寸正确，下料完毕用角磨机将钢板四周打磨光滑平整。

（5）焊接锚筋采用中间向四侧扩散的顺序，并分次跳焊以控制焊接变形。

（6）埋件钢板检查变形超标时，用火焰结合机械方法校正。

（7）埋件安装用专用安装支架，安装支架要牢固可靠，有埋件微调措施。

（8）为防止埋件下空鼓，埋件钢板必须按要求设置排气孔：1）小边≥300mm的埋件均应设置，排气孔中心距埋件边缘距离≤200mm。

2）排气孔纵、横间距≤200mm，排气孔须设于相邻锚筋中间。

3）排气孔需用电钻打眼，直径≥30mm。

4）混凝土浇筑时从埋件四周振捣，直至埋件下气体及泌水排除干净。

（9）埋件与混凝土结合部留置2~4mm宽的变形缝，深度与埋件厚度一致，并采用硅酮耐候胶封闭，防止设备安装焊接过程中，因埋件变形引起的混凝土面层裂缝。

二、施工工艺流程图普通预埋件（埋件安装）普通预埋件（成品）三、首件样板验收记录卡工程名称：南京岱山220kV变电站工程编号：普通预埋件-001建设管理单位江苏电力公司南京供电公司设计单位南京市电力工程设计有限公司监理单位江苏兴力工程建设监理咨询有限公司施工单位江苏精享裕建工有限公司工艺名称普通预埋件工艺编号010*******验收人员（验收人签字）质量工艺标准验收记录（1）外露埋件采用镀锌件（锚筋部分不宜镀锌），表面洁净无锈蚀。

（2）预埋件与锚固钢筋焊接牢固。

（3）预埋件严禁有空鼓现象。

（4）允许偏差：1）配电盘柜下预埋件：中心偏差≤1mm/m，全长≤5mm；表面平整度偏差≤1mm/m，全长偏差≤5mm；不平行度偏差≤5mm，与混凝土表面的平整偏差≤3mm。

文件制修订记录1.0 Aim / 目的:规范首件样品封样流程,完善首件样品封样制度,明确各部门在首件样品封样过程中的工作和责任,以达到首件样品封样的目的.2.0 Applicable Area/ 适用范围：公司内所有新产品、延伸产品、新开发零组件、修改后零组件的首件样品确认及封样均适用(辅助材料除外).3.0 Responsibility/职责：3.1研发部:a.负责新产品成品、新开发零组件、包装贴纸类、修改后的零组件、开发国内第二厂家的核心部件及与第一厂家样件在技术标准上不同的零部件样品封样和最终确认。

b.负责供应商零部件的送样以及装配验证确认。

3.2质量部负责第二厂家零组件样品 (核心部件除外) 的检验。

3.3采购部a.负责供应商零组件样品的送样;b.负责封样的零件转交给供应商.c.负责对未经过评审供应商的专业可行性的把关。

3.4市场部:负责成品首件外观封样确认及包装贴纸类零件的颜色和外观的封样确认(只是产品封样的一部分).3.5生产部:负责封样时相应的加工工艺,相应的零组件,成品的加工.4.0 Control Procedure/控制程序4.1 样品提供4.1.1新开发零组件、修改后的零组件、开发国内第二厂家的核心部件及与第一厂家样件在技术标准上不同的零部件的样品提供必须通过研发部,数量不少于3件.4.1.2第二厂商零组件样品 (核心部件除外) 可不通过研发部直接提供给质量部检验, 数量不少于3件.4.1.3整机成品首件由研发部从试作样机中抽取1台.4.1.4零组件样品送检时必须附供应商的<厂商自检表>.4.2 样品确认4.2.1美工设计稿件由市场部进行确认.4.2.2新开发零组件、修改类零组件、开发国内第二厂家的核心部件（电热水器如：温控器、热脱扣器、电热管、电路板、电源线等相关电器件等；燃气热水器如：风机、燃烧器、风压开关、换热器、燃气阀、电路板、水泵、极限温控器、NTC、水压表、水压开关、补水阀、安全阀等相关电器件等）及与第一厂家样件在技术标准上不同的零部件的产品必须要经过研发、采购、质量三个部门的第二方审核，同时其送样必须通过研发部，根据实际情况，研发部的研发项目工程师需填写《实验申请表》并经过负责人审批后交实验室，实验室根据图纸、检验规范及试验要求对样品的外观、尺寸、装配、功能等项目进行检验、确认, 测试结束实验室提供《实验报告》给研发部、采购部等相关部门;对不符合图纸要求的样品由研发部或采购部通知供应商并要求重新进行送样,如样品非性能尺寸超差,且不影响装配及使用,样品可判为可接受,图面可不作修改,质量部进货检验仍按原图纸进行检验.4.2.3除上述之外第二厂家零组件样品,采购部可不通过研发部直接提供给质量部,采购部需填写《样品送样确认单》、同时提供《供方基本情况调查表》给质量部及研发部,质量部负责依据图纸、检验规范及试验要求进行检验并将检验结果(核准后的《样品检测报告》及《样品送样确认单》)反馈给采购部,采购部作为向供应商订货的依据.第二厂家同时必须提供相关技术文件如企业标准给研发部（根据零部件的性质决定），以确保技术文件的先进性和协同性，同时可以验证供应商的可行性。

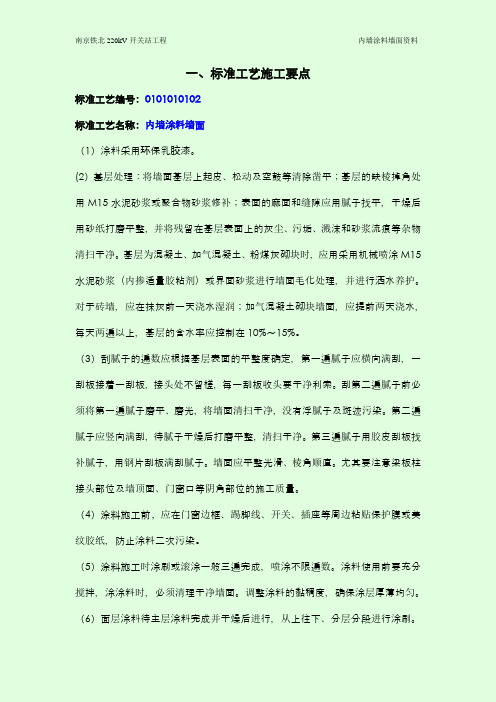

一、标准工艺施工要点标准工艺编号：010*******标准工艺名称：内墙涂料墙面（1）涂料采用环保乳胶漆。

(2）基层处理：将墙面基层上起皮、松动及空鼓等清除凿平；基层的缺棱掉角处用M15水泥砂浆或聚合物砂浆修补；表面的麻面和缝隙应用腻子找平，干燥后用砂纸打磨平整，并将残留在基层表面上的灰尘、污垢、溅沫和砂浆流痕等杂物清扫干净。

基层为混凝土、加气混凝土、粉煤灰砌块时，应用采用机械喷涂M15水泥砂浆（内掺适量胶粘剂）或界面砂浆进行墙面毛化处理，并进行洒水养护。

对于砖墙，应在抹灰前一天浇水湿润；加气混凝土砌块墙面，应提前两天浇水，每天两遍以上，基层的含水率应控制在10%～15%。

（3）刮腻子的遍数应根据基层表面的平整度确定，第一遍腻子应横向满刮，一刮板接着一刮板，接头处不留槎，每一刮板收头要干净利索。

刮第二遍腻子前必须将第一遍腻子磨平、磨光，将墙面清扫干净，没有浮腻子及斑迹污染。

第二遍腻子应竖向满刮，待腻子干燥后打磨平整，清扫干净。

第三遍腻子用胶皮刮板找补腻子，用钢片刮板满刮腻子。

墙面应平整光滑、棱角顺直。

尤其要注意梁板柱接头部位及墙顶面、门窗口等阴角部位的施工质量。

（4）涂料施工前，应在门窗边框、踢脚线、开关、插座等周边粘贴保护膜或美纹胶纸，防止涂料二次污染。

（5）涂料施工时涂刷或滚涂一般三遍完成，喷涂不限遍数。

涂料使用前要充分搅拌，涂涂料时，必须清理干净墙面。

调整涂料的黏稠度，确保涂层厚薄均匀。

（6）面层涂料待主层涂料完成并干燥后进行，从上往下、分层分段进行涂刷。

涂料涂刷后颜色均匀、分色整齐、不漏刷、不透底，每个分格应一次性完成。

（7）施工前要注意对金属埋件的防腐处理，防止金属锈蚀污染墙面。

涂料与埋件应边缘清晰、整齐、不咬色。

二、施工工艺流程图涂料墙面（基层）涂料墙面（腻子打磨后）涂料墙面（二）涂料墙面（一）三、首件样板验收记录卡工程名称：南京铁北220kV开关站工程编号：涂料-001中国能源建设集团江苏省电力建设管理单位江苏电力公司经济技术研究院设计单位设计院监理单位江苏省宏源电力建设监理有限公司施工单位江苏精享裕建工有限公司工艺名称内墙涂料墙面工艺编号010*******验收人员张金源、王飞质量工艺标准验收记录1、墙面应平整光滑、棱角顺直。

首件样板验收记录卡(雨水井)(共6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、标准工艺施工要点标准工艺编号：01标准工艺名称：雨水井井坑与基础1、井坑应与管沟同时开挖，开挖时井座主管线应与管沟中管道在同一轴线。

井坑边坡与管沟边坡一致。

井坑开挖时，不得扰动基土超挖；如基土受到扰动，则应按现行的《给排水管道工程施工及验收规范》GB 50268的有关规定，根据基土土质采取补救措施。

有沉泥室雨水检查井井坑，应根据选用的规格，局部开挖沉泥室深度。

井坑开挖应根据选用的规格，考虑井座主管线偏置因素，偏置端得坑壁应与管沟齐平。

2、地下水位较高的地区或雨季施工，应有排水，降低水位措施。

3、检查井基础应根据当地地质勘察资料和回填土下拽力经计算确定。

当无资料时，可按检查井基础图施工。

二、检查井接管安装 1、检查井井座与管道连接安装顺序，应先从接户管上游段开始安装，以井-管-井-管顺序安装，病逐渐向下游支管，干管延伸。

2、井座接头与管道连接施工方法，应与同类型接头的管道连接的施工方法一致。

3、井座与汇入管，排出管连接需要变径，采用异径接头时，当汇入管径小于井座接口管径时，应管顶平接；井座排出管接口大于下游管道时，应管内底平接。

4、管道采用可变角接头或球形接头调整坡度时，当其管径为315mm,应采用专用工具，不得使用链条扳手。

5、附加接头的安装，应根据井筒尺寸和连接管道的直径，采用专用工具在井壁上开孔，孔洞圆周边缘应平整，安装附加接头不得倒坡。

6、在地下水位较高或雨季施工期间，在管道（含检查井）安装完成（但尚未进行灌水试验）时，应采取防止井体上浮的技术措施。

三、首件样板验收记录卡5“标准工艺应用”施工作业卡（土建）工艺编号 01 卡片编号 工艺名称雨水井施工部位类别 检查项目 控制项目 工艺控制要点执行人/执行时间施工过程示意图施工准备 材料及工器具水泥品种 普通硅酸盐水泥，强度等级≥01-T1雨水井（成品）施工用砂 采用中砂，含泥量≤5%，使用前过筛。

第0次修改生效期：题目：巡检首件封样作业指导书1. 目的：为规范巡检首件样封样的及时、准确性，尽早对大货货品有质量问题的及时改善，特制定本作业指导书。

2. 适用范围：适用于两司品管部巡检首件封样作业。

3. 职责分工：3.1 巡检负责每款大货的首件封样和质量问题的跟踪改善。

3.2 车间主任、生产小组组长负责《首件封样报告》的签字确认。

3.3 品管经理、质检科长、巡检组长负责巡检质量问题无法处理的逐级呈报解决。

4. 工作流程：4.1 信息接收：⑴生产小组小组在新款顺线1-6 件成衣时，必须及时通知巡检进行封样，封样前组长安排大烫人员根据面料特性、款式、整烫工艺等要求对封样样衣进行熨烫整理好。

⑵巡检封样接到车间小组的通知，在20 分钟内必须到达巡检封样区。

如果巡检正在其他工作现场处理问题或其他相关工作，不能及时到达现场的，需向小组说明原因，并重新确定达到的封样时间。

4.2 首件封样：⑴生产小组组长提供原样衣、工艺单，并与组检共同参与巡检的首件封样。

⑵巡检准备工具：卷尺、笔、人台、空白的《首件封样报告》。

⑶巡检查看要封样的样衣是什么尺码，根据《成衣尺寸测量标准指导书》和工艺测量方法对每个部位进行正确的测量。

⑷巡检将封样样衣穿于人台上，根据《自产成衣品质检验标准》进行工艺查看：①用料：根据《工艺单》和样衣要求查看面料、里料、撞色料、辅料等使用第0次修改生效期：题目：巡检首件封样作业指导书是否正确，有无疵病，如棉绳，织带，拉链等都是否是在预缩后使用，否则成衣整烫后这些部位都会缩水，起皱。

②做工：对照《工艺单》和样衣要求查看有无错漏工序，如主唛、洗唛，以及位置是否准确；压线缝是朝侧还是朝中，是落坑还是明线；套夹里的袖肩，袖笼底是否吊袢，口袋是否牵袢，腰节、肩缝线袢是否牢固。

③手工：按《工艺单》要求分清手工是小组做还是后道做，查看手工有无漏订、错订。

如：下摆封口，暗撬，定针，拉线袢等。

④质量标准：除去工艺标准，还必须根据《自产成衣品质检验标准》查看工艺质量是否达到标准，如：压线是否顺直，间距是否一致，领圈是否圆顺，省尖是否起泡等。

一、标准工艺施工要点标准工艺编号：010*******标准工艺名称：建筑室内配电箱开关及插座（1）配电箱箱体应有一定的机械强度，二层底板厚度≥1.5mm，附有产品合格证。

开关、插座应附有产品合格证，“CCC”认证标识，防爆型必须具有防爆标识。

（2）配电箱安装应将箱体的标高、水平尺寸控制好，箱体下沿安装高度应统一，箱体应固定牢靠。

同一交流回路的导线必须穿于同一管内，不同回路、不同电压和交流、直流的导线，不得穿入同一管内。

箱内设备应满足：断路器额定值大于被保护回路计算电流，线路载流量大于断路器额定电流。

采用双门低压配电箱，正常照明配电箱的零线应就近接地。

（3）开关安装在便于操作的出入口，位于进门开门侧。

卫生间和淋浴间开关应采用防水型。

蓄电池室开关应设在室外。

在有爆炸、火灾危险的场所，应选用防爆型开关。

（4）开关、插座安装时将盒内留出（不小于150mm）的导线与开关插座的面板连接好，固定时要使面板端正。

（5）插座应避免和照明灯具接在同一分支回路，回路采用三线制。

插座安装时距地300mm，淋浴间插座距地1.8m，同一室内并列安装的插座安装高度一致。

在有爆炸、火灾危险的场所，应选用防爆型开关。

管路敷设时，应尽量减少弯曲。

要求在土建施工时，将管路埋入墙体和楼板内，不允许刻槽。

二、施工工艺流程图建筑室内配电箱建筑室内温控开关建筑室外开关三、首件样板验收记录卡工程名称：南京光华220kV变电站工程编号：建筑室内配电箱开关及插座-001 建设管理单江苏电力公司经济技术研究院设计单位南京市电力工程设计有限公司位监理单位江苏兴源电力建设监理有限公司施工单位江苏精享裕建工有限公司工艺名称建筑室内配电箱开关及插座工艺编号010*******验收人员（验收人签字）质量工艺标准验收记录（1）灯具满足GB 7000.7的要求。

（2）各种专用灯具的安装应根据电压等级、使用场所、灯具种类、绝缘情况、安装位置等合理布置，安装牢固，工艺美观。
