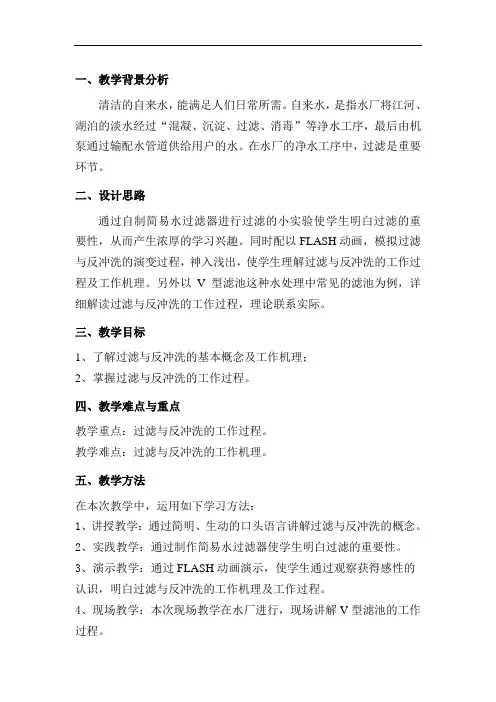

一、教学背景分析清洁的自来水，能满足人们日常所需。
自来水，是指水厂将江河、湖泊的淡水经过“混凝、沉淀、过滤、消毒”等净水工序，最后由机泵通过输配水管道供给用户的水。
在水厂的净水工序中，过滤是重要环节。
二、设计思路通过自制简易水过滤器进行过滤的小实验使学生明白过滤的重要性，从而产生浓厚的学习兴趣。
同时配以FLASH动画，模拟过滤与反冲洗的演变过程，神入浅出，使学生理解过滤与反冲洗的工作过程及工作机理。
另外以V型滤池这种水处理中常见的滤池为例，详细解读过滤与反冲洗的工作过程，理论联系实际。
三、教学目标1、了解过滤与反冲洗的基本概念及工作机理；2、掌握过滤与反冲洗的工作过程。
四、教学难点与重点教学重点：过滤与反冲洗的工作过程。
教学难点：过滤与反冲洗的工作机理。
五、教学方法在本次教学中，运用如下学习方法：1、讲授教学：通过简明、生动的口头语言讲解过滤与反冲洗的概念。
2、实践教学：通过制作简易水过滤器使学生明白过滤的重要性。
3、演示教学：通过FLASH动画演示，使学生通过观察获得感性的认识，明白过滤与反冲洗的工作机理及工作过程。
4、现场教学：本次现场教学在水厂进行，现场讲解V型滤池的工作过程。
六、教学设计步骤具体内容如下：1、教学内容导入清洁的自来水，能满足日常生活所需。
目前自来水厂净水流程一般为：原水沉淀过滤消毒出水加絮凝剂其中过滤是净水中的重要环节。
自制简易水过滤器模拟过滤环节，说明过滤的重要性。
原水中加入聚合氯化铝，这是水厂普遍采用的絮凝剂，若没有，可用明矾代替，搅拌，矾花出现，静置一段时间后，水中杂质发生沉降，但是还是有部分杂质因为颗粒较小，重力较小无法沉降完全，怎么办？可自制简易水过滤器解决这个问题。
简易水过滤器的制作：取一个塑料质体的空饮料瓶，剪去底部，瓶口打洞塞上吸管，将瓶子倒置，放上洗净的蓬松棉，防止吸管堵塞，铺上纱布，放入洗净的石英砂，若没有，可用普通砂子代替，再盖上纱布。
简易水过滤器示意图过滤：将上层液体倒入自制的简易水过滤器中过滤，将滤液收集到烧杯中。
1 .1反冲洗技术发展概况和应用前景1.1.1概述在常规的水处理过程中，过滤一般是指以石英砂等粒状滤料层截留水中悬浮杂质，从而使水获得澄清的工艺过程。
滤池通常置于沉淀池或澄清池之后。
过滤的功效，不仅在于进一步降低水的浊度，而且水中有机物、细菌乃至病毒等都将随水的浊度的降低而被部分去除。
至于残留于滤后水中的细菌、病毒等在失去浑浊颗粒物的保护或依附时，在滤后消毒过程中也将容易被杀灭，这就为滤后消毒创造了良好条件。
在饮用水的净化工艺中，有时沉淀池或澄清池可省略，但过滤是不可缺少的，它是保证饮用水卫生安全的重要措施。
滤池的形式种类有很多，其中使用历史最为悠久的是以石英砂作为滤料的普通快滤池。
从不同的工艺角度出发，在此基础之上发展了多种其他形式的快滤池。
其中V型滤池就是在20世纪70年代由法国德格雷蒙(Degremont)公司发展的一种重力式快滤池。
因其两侧(或一侧也可)的进水槽设计成了V字型而得名。
水厂中滤池是过滤工艺中的重要构筑物，而滤池稳定高效运行的关键是滤层过滤能力的再生。
若采用的反冲洗技术较好，使滤池的工作状态常处于最优条件，不仅可以节能、节水，还能使得水质提高，滤层的截污能力增大，工作周期延长，产水量提高。
V型滤池过滤能力的再生，就是采用了先进的气、水反冲洗兼表面扫洗这一反冲洗技术。
V型滤池在气冲洗过程中，由于使用鼓风机将空气压入滤层，因而使得滤池的过滤性能从以下几方面得到改善，如表1.1示:相信随着我们对水资源利用问题越来越重视，V型滤池的普及和运用也会越来越广泛.1.2反冲洗技术的发展在滤池的运行过程中，从进水中去除的杂质积聚在滤料表面和颗粒间的孔隙内，随着滤池的继续运转，贮集在滤床中的杂质会导致滤床的孔隙率降低，滤床所能截留的杂质量不断减少，当水头损失增加至水流按预定流量通过时所需的水头即最大允许水头损失时，或是由悬浮物质的穿透最后导致滤后水水质下降时，最终将使滤池停运，此时，需对滤池进行反冲洗，以去除截留的杂质，恢复滤池的运行能力。
