10KV氧化锌避雷器10KVHY氧化锌避雷器一、10KVHY避雷器用途及特点10KVHY避雷器用于检查10KV及以下电力系统用无间隙金属氧化物避雷器MOA阀片间接触不良的内部缺陷(在一定范围内替代局放仪)，测量MOA的直流参考电压(U1mA)的直流参考电压(U1mA)和0.75 U1mA 下的泄漏电流(Id)。
10KVHY避雷器充分考虑了其实用性，它集直流高压电源、测量、控制系统为一体，将全部元器件浓缩在一个机箱内，体积小，重量轻，可携带到任何地方使用，现场只需接一根地线，一根高压线，按一下检测钮，即可完成全部项目的测量，方便致极，是批量生产和现场试验的理想选择。
二、10KVHY避雷器简要工作原理：人工按一下检测钮，便启动直流高压电源，由程序控制器从FL上采样，产生ImA的恒流通过MOA，经FY自动测量U1mA值，然后又由程序控制器发出指令产生0.75 U1mA的恒定电压加在MOA上，进而从FL上测得流过MOA的电流I d。
此两值U1mA和I d以LED 数码分别显示在两块表头上，并可长时间保存，以便读数。
最后，程序控制器关闭直流高压电源，自动放电，发出安全指示，告知测量完毕。
三、 10KVHY避雷器主要技术指标：1、 10KVHY避雷器测量范围：电流0-1000μA 电压：0-30KV2、10KVHY避雷器精度：1%±1个字3、10KVHY避雷器分辨率：电流1μA 电压：0.1KV4、10KVHY避雷器工作电源：220V±10%，50±H Z5、10KVHY避雷器外形尺寸：375×225×275mm6、10KVHY避雷器重量： 5kg四、10KVHY避雷器操作规程1、10KVHY避雷器将仪器外壳牢固接地。
2、10KVHY避雷器接试品：将避雷器的一端插头高压(H端)座内，另一端用低压线夹(L端)夹住。
或者用插头将高压引线引出机外接试品，但必须保证高压引线对地有足够的绝缘裕度。
表中的电气参数，参照《交流无间隙金属氧化物避雷器使用导则》合理选取。
2．验收：每箱避雷器都附有合格证及说明书一份，验收时应检查外观完好，防止锋利的刀刃划伤外套，不要拆动上、下两端盖，验收时应根据相应标准及订货要求测量直流1mA 参考电压。
3．维护：为积累运行经验，预防性试验周期为五年。
预试项目为直流1mA 参考电压和0.75倍直流1mA 下参考电压下泄漏电流，测得的电压数值应满足相应标准和要求。
4．安装：避雷器应固定在离被保护设备较近的外壳或专用支架上，采用截面不小于6平方毫米的多股铜线，分别将避雷器上线端子联接于相线上，下线端子联接于公用地线上（接地电阻不大于10欧姆）。
五、用户订货需知1．本产品在用户遵守使用规则的条件下，以发货之日起三年内，由本公司更换或修理。
2．用户若有特殊性能要求，可来人、来函、来电，按协议制造供货。
3．本公司地处长江三峡，欢迎国内外客户光临，洽谈订货。
宜昌恒源科技有限公司地 址：湖北省宜都市姚店莲花堰 邮 编：443300 电 话：（0717） 4555888 传 真：（0717）4839292 邮箱：ychykj@ 网址：http://www. ychyd 交流无间隙金属氧化物避雷器使用说明书一、适用范围交流无间隙金属氧化物避雷器用于保护交流输变电设备的绝缘，免受雷电过电压和操作过电压损害。
适用于变压器、输电线路、配电屏、开关柜、电力计量箱、真空开关、并联补偿电容器、旋转电机及半导体器件等过电压保护。
二、特点与原理交流无间隙金属氧化物避雷器具有优异的非线性伏·安特性，响应特性好、无续流、通流容量大、残压低、抑制过电压能力强、耐污秽、抗老化、不受海拔约束、结构简单、无间隙、密封严、寿命长等特点。
本避雷器在正常系统工作电压下，呈现高电阻状态，仅有微安级电流通过。
在过电压大电流作用下它便呈现低电阻，从而限制了避雷器两端的残压。

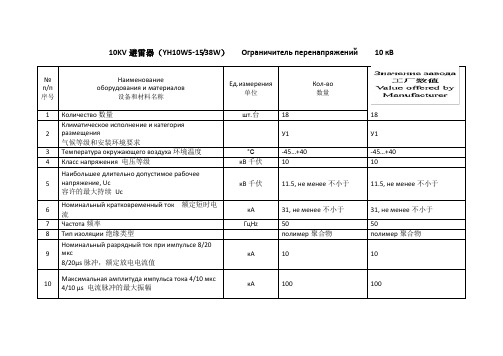

三、电气特性交流无间隙金属氧化物避雷器特性参数见下表。
10kV配电用、额定电压17kV交流无间隙金属氧化物避雷器专用技术规范目次1标准技术参数 ·············································································································································2项目需求部分 ·············································································································································2.1货物需求及供货范围一览表 ·······················································································································2.2必需的备品备件、专用工具和仪器仪表供货表 ·····························································································2.3图纸资料提交单位 ····································································································································2.4工程概况 ·················································································································································2.5使用条件 ·················································································································································2.6项目单位技术偏差表 ·································································································································3投标人响应部分··········································································································································3.1投标人技术偏差表 ····································································································································3.2销售及运行业绩表 ····································································································································3.3主要组部件材料表 ····································································································································3.4推荐的备品备件、专用工具和仪器仪表供货表 ·····························································································3.5最终用户的使用情况证明···························································································································3.6投标人提供的试验检测报告表 ····················································································································3.7投标人提供的鉴定证书表···························································································································10kV配电用、额定电压17kV交流无间隙金属氧化物避雷器专用技术规范1标准技术参数投标人应认真逐项填写金属氧化物避雷器标准技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
交流无间隙金属氧化物避雷器产品说明书
保定市华航电气有限公司
无间隙金属氧化物避雷器一、技术参数
二、型号说明
本品依据GB11032-2010《交流无间隙金属氧化物避雷器》，以HY5WS-17/50为例对其型号说明如下：
Y：金属氧化物避雷器；
H：复合外套，无H即为瓷套；
5：标称放电电流，因电压等级而异；
W:无间隙，C:串联间隙，B:并联间隙；
S:配电型，Z:电站型,D:电机型，R:电容型，T:铁道型：
17:避雷器额定电压(kV)，即允许加在避雷器上的最大允许工频电压有效值，因型号和电压等级而异。
50:标称放电电流下最大残压峰值(kV),因型号和电压等级而异。
三、使用条件
1) 环境温度：-40℃～+60℃；
2) 海拔高度：小于2000m（高于2000 m请选用高原型产品）；
3) 额定频率：48Hz～62Hz；
4）最大风速不得超过35m/s；
5）地震裂度7度及以下地区；
四、试验项目
1)直流1mA参考电压：在避雷器两端施加直流电压，待流过避雷器的电流稳定于1mA后，
读出的电压数值，该值不得小于技术参数表中的规定值。
2)泄漏电流：在避雷器的两端施加0.75倍直流1mA参考电压，此时流过避雷器的泄漏电
流不大于50微安；
3)不得对本产品进行工频放电电压试验。
五、外形尺寸图。
苏州南瓷电瓷电器有限公司型号价格含税YH5WR-1.6 80 张135****9804 YH5WR-4/13 127YH5WR-5/13.5 155YH5WR-10/27 181YH5WR-17/45 211YH5WR-15/40 207西安博隆避雷器类别避雷器型号避雷器额定电压(kV)系统标称电压(kV)持续运行电压(kV)直流1mA参考电压(不小于)(kV)0.75倍直流参考电压下漏流(不大于)(μA)陡坡冲击电流(不大于)(kV)雷电冲击电流(不大于)(kV)操作冲击残压(不大于)(kV)2mS方波通流容量(电流A、18次)并联补偿电容器(R)H(Y)5WR-8/13.5 5 3 4.0 7.2 40-13.5 10.5 400 6565-100 H(Y)5WR-10/27 10 6 8.0 14.4 40 27.0 21.0 400H(Y)5WR-17/44 17 10 13.6 24.0 50 46.0 35.0 400-1200H(Y)5WR-48/134(130,125) 48 35 38.1 73.0 50- 134(130,125)105 400-1200 65-100 H(Y)5WR-51/134(130,125) 51 35 40.8 73.0 50 105 400-1200 65-100H(Y)5WR-52.7/134(130,125) 52.7 35 42.2 73.0 50 105 400-1200 65-100 H(Y)5WR-54/134(130,125) 54 35 43.2 73.0 50 105 400-1200 65-100配电型无间隙金属氧化物避雷器电站型无间隙金属氧化物避雷器并联补偿电容器用无间隙金属氧化物避雷器电机型无间隙金属氧化物避雷器变压器中性点用无间隙金属氧化物避雷器带串联间隙金属氧化物避雷器电气化铁道保护用无间隙金属氧化物避雷器FCD3 系列阀式磁吹防爆避雷器低压避雷器一、概述金属氧化物避雷器是当前限制过电压最先进的一种保护电器，被广泛地用于发电、输变电、配电系统中，保护缘免受过电压的损害。
100MWp光伏电站110kV升压站新建工程110kV系统用、额定电压108kV交流无间隙金属氧化物避雷器专用技术规范采购方：供货方：设计方：目录1标准技术参数 (1)2项目需求部分 (3)2.1 货物需求及供货范围一览表 (3)2.2 必备的备品备件、专用工具和仪器仪表供货表 (3)2.3 图纸资料提交单位 (4)2.4 工程概况 (4)2.5 使用条件 (4)2.6 项目单位技术差异表 (5)2.7 一次、二次及土建接口要求（适用于扩建工程） (5)3投标人响应部分 (5)3.1 投标人技术偏差表 (5)3.2 销售及运行业绩表 (6)3.3 主要组部件材料 (6)3.4 推荐的备品备件、专用工具和仪器仪表供货 (6)3.5 最终用户的使用情况证明 (6)3.6 投标人提供的试验检测报告表 (7)3.7 投标人提供的鉴定证书表 (7)1标准技术参数投标人应认真逐项填写标准技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有差异，请填写表7 投标人技术偏差表。
表1 金属氧化物避雷器标准技术参数表注1：项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。
差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。
注2：参数名称栏中带*的参数为重要参数。
如不能满足要求，将被视为实质性不符合招标文件要求。
2 项目需求部分2.1 货物需求及供货范围一览表表2 货物需求及供货范围一览表2.2 必备的备品备件、专用工具和仪器仪表供货表表3必备的备品备件、专用工具和仪器仪表供货表2.3 图纸资料提交单位经确认的图纸资料应由卖方提交表4所列单位。
表4卖方提交的须经确认的图纸资料及其接收单位2.4 工程概况2.4.1 工程地址：2.4.2 交通、运输：2.5 使用条件表5使用条件表注：表5中“招标人要求值”为正常使用条件，超出此值时为特殊使用条件，项目单位可根据工程实际使用条件进行修改。
目录1 概述 (3)2 术语定义 (3)3 招标内容和技术要求 (3)4 遵循的标准及规范 (9)5 投标中技术文件的最低要求 (11)6 检验与验收 (12)7 购方提供的文件 (13)8 卖方需提供的技术文件 (13)9 卖方提供技术文件要求 (15)10 备品备件和专用工具 (17)11 技术服务 (17)附录1：卖方文件资料要求列表 (18)附录2：10KV干式电容器柜数据表 (19)1 概述本技术规格书为10kV高压电容器组专用技术规格书，作为招（投）标技术文件。
本技术规格书提出了对变电所中10kV高压电容器组的设计、制造、配套、文件、服务和验收等方面的最低要求。
对技术规格书中未提及的但又是必须的技术要求，卖方有责任提出建议，提供完善的性能。
2 术语定义用户：购方：卖方：3 招标内容和技术要求3.1 卖方资格3.1.1卖方应提供成熟技术和产品，并需有相关业绩和实际应用证明。
3.1.2所有主要设备的卖方的工厂均需获得ISO9000认证。
3.1.3 卖方需递交简介，内容包括为本项目设计、制造、供货、提供售后服务和技术支持的卖方、主要零部件分包商、部门、工厂。
3.2 总体要求3.2.1 卖方必须根据所提供的技术要求和资料给出尽可能详细的设备配套方案（包括必要的图纸），技术文件至少应包括：(1)选型样本；(2)安装使用说明书；(3)所遵循的出厂检验标准；(4)投标中应标的有关条款解释；(5)卖方必须根据所提供的技术要求和资料给出尽可能详细的设备配套方案（包括必要的图纸），说明设备的结构组成、工作参数、设备参数、设备安全措施及备品备件清单等。
(6)技术规格书要求的其它内容3.2.2 所有投标技术文件、合同技术文件、设计技术文件和图纸等均使用SI单位制。
3.2.3 卖方对技术规格书和数据表中遗编或认为存在不妥的地方可提出，双方讨论确定。
招标技术附件，需经用户和设计方确认后生效。
3.3 设计基础数据3.3.1使用环境条件㈠环境条件1、气温室内最高气温 40℃室内最低气温 -10℃2、海拔高度：≤1000m；3、湿度及污秽：日平均相对湿度：不大于95%月平均相对湿度：不大于90%。
10KV线路避雷器采购标准Q/CSG 中国南方电网公司企业标准标准编号：***南方电网公司物资采购标准第四篇南方电网公司配电类物资采购标准第十五章10kV线路避雷器采购标准(送审稿)2010-**-**发布 2010-**-**实施中国南方电网有限责任公司发布目次第一部分通用部分1 适用范围 (2)2 引用的规范性文件 (2)3 使用条件 (2)4 设备性能、结构的技术要求 (3)5 设备标准配置 (5)6 主要元、器件或原材料的选择 (5)7 设备制造的关键工艺 (5)8 统一的二次原理及接线 (6)9 企业VI标识 (6)10 试验要求 (6)11 包装、运输要求及质量保证 (7)第二部分专用部分12 总则（对投标商的一般要求） (9)13 供货范围及供货规范（包括备品备件、专用工具等） (10)14 投标设备技术参数一览表 (10)15 技术服务、设计联络及图纸资料要求 (14)16 监造和检验 (16)17 分包与外购、大部件情况 (17)18 差异表 (17)19 投标商需说明的其他问题 (17)10KV线路避雷器采购标准第一部分通用部分1 适用范围本标准规定了南方电网公司（以下简称公司）10kV线路复合外套交流无间隙金属氧化物避雷器的使用条件、主要技术参数、结构及其他性能和试验等方面的技术要求。
本标准适用于公司10kV线路用复合外套交流无间隙金属氧化物避雷器的采购。
2 引用的规范性文件下列文件对于本标准的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本标准。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
GB 311.1 高压输变电设备的绝缘配合GB 7354 局部放电测量GB 11032 交流无间隙金属氧化物避雷器GB 11604 高压电器设备无线电干扰测试方法GB 50150-91 电气装置安装工程电气设备交接试验标准GB/T 16927.1-2 高电压试验技术GB/T 16434 高压架空线路和发电厂、变电所环境污秽等级及外绝缘选择标准DL/T 596 电力设备预防性试验规程DL/T 620 交流电气装置的过电压保护和绝缘配合DL/T 804 交流电力系统金属氧化物避雷器使用导则Q/CSG 10012-2005 中国南方电网城市配电网技术导则Q/CSG 10703-2009 110kV及以下配电网装备技术导则IEC 60099-4 交流系统无间隙金属氧化物避雷器2010版《中国南方电网有限责任公司设备材料质量抽检管理办法》3 使用条件3.1 环境条件3.1.1 海拔高度：≤2500m3.1.2 最高环境温度：+45oC3.1.3 最低环境温度：-10oC3.1.4 年平均气温：20oC3.1.5 最大日温差：30oC3.1.6 日照强度: 0.1W/cm2 (风速0.5m/s,大跨越采用0.6m/s)3.1.7 覆冰厚度：0～50mm3.1.8 最大设计风速：35m/s（离地面10m 高处15 年一遇、10 分钟平均最大值）3.1.9 环境相对湿度：a)日平均值：95%b)月平均值：90%3.1.10 污秽等级：Ⅰ～Ⅳ级3.1.11 最大年降雨量：2400mm3.1.12 最大日降雨量：375mm3.1.13 雷暴日：110 日/年3.1.14 地震烈度：Ⅷ度3.2 选用原则3.2.1 10kV复合外套交流无间隙金属氧化物避雷器选型必须从实际出发，结合地区特点，积极稳妥地采用新技术、新材料、新工艺。
（2019年版）10kV电压等级避雷器供应商资质能力核实标准二〇一九年目次1 总则 (1)1.1 一般规定 (1)1.2 适用范围 (1)1.3 规范性引用文件 (1)2 资质信息 (2)2.1 基本信息 (2)2.2 报告证书 (2)2.3 产品业绩 (3)3 设计研发能力 (3)3.1 技术来源与支持 (4)3.2 设计研发内容 (4)3.3 设计研发人员 (4)3.4 设计研发工具 (4)3.5 获得专利情况 (4)3.6 参与标准制定情况 (4)3.7 产品获奖情况 (4)4 生产制造能力 (4)※4.1 生产厂房 (4)4.2 生产工艺 (4)※4.3 生产设备 (5)4.4 生产、技术、质量管理人员 (5)5 试验检测能力 (5)※5.1 试验场所 (5)※5.2 试验检测管理 (5)※5.3 试验检测设备 (5)※5.4 试验检测人员 (6)※5.5 现场抽样 (6)6 原材料组部件管理 (7)※6.1 管理规章制度 (7)※6.2 管理控制情况 (7)7 售后服务及产能 (7)附录A 检测报告出具机构 (8)附录B 检测项目 (9)附录C 主要生产设备 (15)附录D 主要试验设备 (15)1 总则1.1 一般规定本标准是国家电网公司对10kV电压等级交流系统用避雷器产品供应商的资质条件以及制造能力进行核实及判断的依据，供应商应满足本标准的要求，还应符合国家现行的有关标准的规定。
1.2 适用范围本标准适用于国家电网公司10kV电压等级交流系统用避雷器产品供应商的资质核实工作。
包括：1)10kV交流电站用瓷外套无间隙金属氧化物避雷器2)10kV交流配电用瓷外套无间隙金属氧化物避雷器3)10kV交流电站用复合外套无间隙金属氧化物避雷器4)10kV交流配电用复合外套无间隙金属氧化物避雷器5)10kV交流输电线路用复合外套有串联间隙金属氧化物避雷器6)10kV交流输电线路用复合外套无串联间隙金属氧化物避雷器1.3 规范性引用文件下列文件对于本标准的应用必不可少。
10kV系统用、额定电压12kV交流无间隙金属氧化物避雷器专用技术规范目次1标准技术参数 ·············································································································································2项目需求部分 ·············································································································································2.1货物需求及供货范围一览表 ·······················································································································2.2必需的备品备件、专用工具和仪器仪表供货表 ·····························································································2.3图纸资料提交单位 ····································································································································2.4工程概况 ·················································································································································2.5使用条件 ·················································································································································2.6项目单位技术偏差表 ·································································································································3投标人响应部分··········································································································································3.1投标人技术偏差表 ····································································································································3.2销售及运行业绩表 ····································································································································3.3主要组部件材料表 ····································································································································3.4推荐的备品备件、专用工具和仪器仪表供货表 ·····························································································3.5最终用户的使用情况证明···························································································································3.6投标人提供的试验检测报告表 ····················································································································3.7投标人提供的鉴定证书表···························································································································10kV系统用、额定电压12kV交流无间隙金属氧化物避雷器专用技术规范1标准技术参数投标人应认真逐项填写金属氧化物避雷器标准技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
