塔吊安拆安全专项施工方案一、前言塔吊作为一种重要的施工机械设备，在建筑工程中发挥着至关重要的作用。
然而，塔吊的拆除过程同样十分关键，不当的操作可能带来严重的安全隐患。
因此，本文将针对塔吊安拆过程中的安全问题，制定专项施工方案，以确保施工的顺利进行和工人的安全。
二、安拆准备工作1. 安拆方案制定在进行塔吊安拆前，必须制定详细的安拆方案，包括拆除顺序、操作步骤、安全措施等内容，并由专业人员进行审核确认。
2. 安拆区域划分将安拆区域划分为安全区、作业区和限制区，确保周围人员和设备不受危险影响。
3. 安拆场地准备清理安拆区域内的障碍物、确保场地平整，以便塔吊的拆卸工作顺利进行。
三、安拆过程1. 起重机械准备确保使用的起重机械符合安全规定，检查机械设备的工作状态和稳定性，进行必要的维护保养。
2. 拆卸部件逐步进行按照制定的安拆方案，逐步拆除塔吊的各个部件，在拆卸过程中要严格遵循操作规程，确保操作人员和周围人员的安全。
3. 安全监控在拆除过程中，安排专人对安全情况进行实时监控，一旦出现异常情况立即采取措施处理，确保施工安全。
四、安拆结束1. 安拆结束清理拆除工作完成后，对施工现场进行清理，清除残留的材料和设备，恢复现场秩序。
2. 安拆记录和总结对安拆过程进行记录和总结，包括安拆时发生的问题及解决方法，以便今后施工参考和提升工作质量。
五、结语塔吊安拆是一项复杂的工程，安全问题一直是重中之重。
通过制定专项施工方案，加强安全管理和监控，能够有效降低事故发生的风险，保障施工人员和周围环境的安全。
希望本文提供的安拆方案能够为塔吊安拆工作提供一定的参考价值，确保工程施工的安全顺利进行。
XXXX工程塔吊安拆专项施工方案编制：审核：审批：XXXX有限责任公司XXXXX项目部年月日目录一、编制依据 (1)二、工程概况 (1)三、塔吊选型及布置 (2)四、塔吊基本性能 (2)五、场地及机械设备人员准备 (2)六、塔吊基础设计 (2)七、塔吊安拆施工方法 (3)八、塔吊基础防水、排水措施 (9)九、塔吊防雷接地措施 (10)十、塔吊操作使用 (10)十一、塔吊日常维护与保养 (11)十二、塔吊沉降、垂直度测定及偏差校正 (11)十三、安全技术措施 (11)一、编制依据二、工程概况1、XXXXX一期二标段工程共有16栋单体，地库面积约为3万平米。
拟采用3台塔吊QTZ-40型，4两台塔吊型号为QTZ-63型，满足16栋楼垂直和水平施工运输要求;地下室和部分砼施工采用砼泵车，部分塔吊吊斗浇灌。
2、塔吊座落标高与楼筏板基础底面一平。
三、塔吊选型及布置1、塔吊选型根据施工现场场地条件及周围环境情况，本工程采用4台QTZ-63型塔式起重机和3台QTZ-40型塔式起重机。
工程选用塔吊情况如下：2、塔吊布置本工程塔吊具体布置位置详见施工组织设计中总平面布置图。
四、塔吊基本性能本工程所选用各型号塔吊基本性能参数详见各塔吊说明书。
五、场地及机械设备人员准备1、在塔基周围，清理出场地，场地要求平整，无障碍物。
2、留出塔吊进出堆放场地及吊车、汽车进出通道，路基必须压实、平整。
3、塔吊安拆范围上空所有临时施工电线必须拆除或改道。
4、机械设备准备：汽车吊一台，电工、钳工工具，钢丝绳一套，U型环若干，水准仪、经纬仪各一台，万用表和钢管尺各一只。
5、塔吊安拆必须由有资质证明专业单位进行安拆；安拆人员必须持证操作。
六、塔吊基础设计本工程塔吊基础采用钢筋砼基础，其中QTZ40塔吊基础砼标号选用C35商品砼，钢筋选用φ22型号；QTZ63塔吊基础砼标号选用C35商品砼，钢筋选用φ22型号。
基础面应平整光洁。
基础配筋如下图所示：七、塔吊安拆施工方法1、塔吊安装前准备工作（1）在地基周围清理出一切障碍物。
塔机安装（拆卸）专项施工方案一、编制依据：1、塔式起重机使用说明书；2、建筑施工安全检查标准（JGJ59-99）；3、国家及行业有关塔式起重机标准、规程、规范；4、企业有关塔式起重机安装（拆卸）制度及规定；5、工程现场作业环境。
一、工程概况二、拟定安装（拆卸）时间：年月日至月日。
三、塔机位置及现场环境（情况说明）1、2、3、4、四、安装（拆卸）人员的组成及相关职责1、安装（拆卸）人员主要由建筑起重机械司机、建筑起重机械安装拆卸工、建筑起重机司索信号工、电工、架子工等组成。
原机操作人员和辅助安装（拆卸）的起重工，运输汽车的驾驶员为配合人员，还要配备机械或电气技术人员，由专业队长统一领导，由于安装（拆卸）作业大多是在高空进行，作业面狭窄，不允许人员过多，要求队伍精干，分工明确，各就其位，都能胜任岗位职责。
作业人员名册及分工见附表2、安装（拆卸）拆卸队长的主要职责（1）认真贯彻执行国家有关安全方针、政策、法令以及上级颁发的安全规章制度，并检查执行情况。
（2）负责拆卸作业前的准备工作，编制拆卸作业技术方案和工艺要求，组织技术交底。
（3）编制和落实安全技术措施，监督安全作业。
（4）及时处理拆卸作业中技术问题。
（5）主持塔式起重机拆卸作业中发生的机械及人身伤亡事故的调查分析，提出处理意见和改进措施，并督促实施。
3、安装（拆卸）班长的职责（1）认真执行质量管理制度，不断提高质量意识。
（2）遵守安全规程、制度和有关安全生产指令，根据班组长人员情况，合理安排工作，做好技术交底，对本组人员的安全生产负责。
（3）组织安全日活动，开好班前班后安全会，学习贯彻安全规章制度，并检查执行情况。
（4）认真执行各项任务的安全技术交底，教育班组职工不违章蛮干，经常检查拆装作业现场的安全生产情况，发现问题及时解决。
（5）熟悉塔式起重机的拆卸工艺规程，严格按塔式起重机的拆卸方案进行拆卸作业。
（6）发生机械及人身事故时，要保护好现场，及时填写事故报告，并上报，并组织全组人员认真分析，提出防范措施。
塔吊安装及拆除专项施工方案塔吊安装及拆除专项施工方案第一章塔吊安装及拆除专项施工方案1.1 工程概况本工程为塔吊安装及拆除工程，位于某市区内的一处建筑工地。
该工地为多层建筑，需要使用两台塔吊进行施工。
本方案主要针对塔吊的安装和拆除进行阐述，以确保施工安全和顺利进行。
1.2 塔吊安装所需设备在进行塔吊安装前，需要准备的设备有：塔机本体、塔机基础、钢丝绳、液压千斤顶、起重链条、手动葫芦、电动葫芦、大型螺栓等。
在安装过程中，需要使用这些设备来完成各项工作。
1.3 塔吊安装塔吊安装分为塔机中心位置布置、塔机基础安装、塔机组装等步骤。
在进行这些步骤前，需要先进行现场勘测，确定安装位置和方案。
在安装过程中，需要严格按照安装步骤和安全规范进行操作，以确保施工安全和质量。
第二章塔吊安装所需设备2.1 塔机中心位置布置塔机中心位置布置是塔吊安装的第一步，需要根据现场情况确定塔机的位置和方向。
在确定位置后，需要进行基础施工，以确保塔吊能够牢固地安装在地面上。
2.2 塔机基础塔机基础是塔吊安装的重要组成部分，需要按照设计要求进行施工。
在进行基础施工时，需要注意地面的平整度和土壤的承载力，以确保塔吊的安全稳定。
2.3 安装所需机具、工具的配置在进行塔吊安装时，需要使用各种机具和工具，如液压千斤顶、起重链条、手动葫芦、电动葫芦等。
在使用这些设备时，需要注意安全操作规范，以确保施工人员的人身安全和设备的正常运转。
2.4 安装工艺流程（安装步骤）在进行塔吊的安装时，需要按照以下步骤进行：1.确定安装位置和方向。
2.检查并确保基础的平整度和强度符合要求。
3.将塔吊的底座固定在基础上。
4.安装塔吊的支腿和支撑系统。
5.安装塔身和塔头。
6.安装塔吊的臂架和起重机构。
7.进行调试和测试，确保塔吊的正常运行。
第三章塔吊安装3.1 引言塔吊的安装是一个复杂的过程，需要严格按照安装程序进行，并且需要注意安全事项。
本章将介绍塔吊安装的注意事项和程序。
塔机安装、拆除施工方案及安全措施一、设备配备以下仪器和工具、劳保用品：1、50一吨起重机2、一台经纬仪3、激活手部12＂2把、18＂4把4、万用表5、兆欧表6、一个接地高阻表7、一套螺丝刀8、配套索具9、每人一顶头盔、安全带带、手套30付，工具包2只10、棕榈绳30M/根：2根二、塔式起重机安装程序及要求1、地基：固定式塔式起重机的地基是保证塔机安全使用的必要条件，本机基础严格参照《说明书基础部分》的说明施工。
本工程塔吊基础采用钢筋混凝土条形基础，塔吊基坑周边砌240厚MU10、M7.5水泥砂浆红砖护壁挡土墙,；面均抹20厚1:2 水泥砂浆，待砼浇注完成并进行养护，达到一定强度开始安装。
2、安装前校对砼基础结构，确保混凝土等级不低于制造商的设计要求。
3、固定脚：a、固定脚必须按砼基础中心线对称安装，下垫40厚钢板；b、塔身采用∠200×20角钢和600×600见方钢板等构件组成固定脚；c、确保鱼尾板的安装尺寸150mm；d、固定脚应按电气要求正确接地；e、将固定脚和固定框装在一起（固定框仅供临时埋设固定脚用）；f、将固定脚和固定框安放在加强钢筋上，并在固定脚支板下用木楔块调整固定脚的位置；g、塔的标准截面安装在固定框架上后，从两个方向检查其垂直度；4、安装标准节，注意爬爪方向，装上套架，并将操作平台安装在机架上。
5、在地面上将回转机构、司机室和操作平台连成整体，并装好可能安装的电气，然后将总成提升到风塔上，将其与锁轴连接，并戴上安全锁，在此过程中还得注意方向。
6、提升塔顶：吊装前，将平台梯安装在地面杆塔顶部，然后把塔顶装到回转盘上，用销轴及螺栓固定。
7、拼装平衡臂及上面的拉杆起升机构。
并把主卷扬的电线接好，将平衡臂主件吊起，用销轴将平衡臂拉杆与塔顶点连接，接好电源。
8、在塔机的正方向（根据现场情况）拼装吊臂及拉杆滑轮组，小车牵引机构，维修吊栏，使用汽车起重机将动臂连接到杆塔盖的前根部，用主卷扬将拉杆拉起与塔顶点连接好。

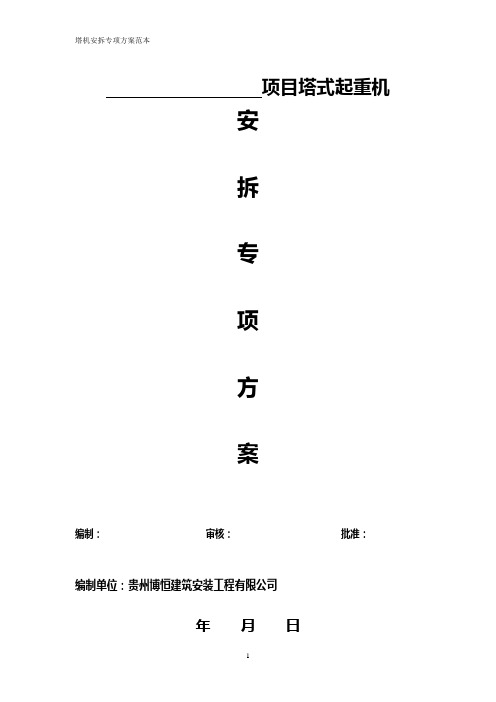

项目塔式起重机安拆专项方案编制：审核：批准：编制单位：贵州博恒建筑安装工程有限公司年月日1工程概况1.1工程及周围环境概况（1）工程基本概况项目位于，经实地勘查安拆现场，该建筑物为层，为结构，总高度为米，现施工高度为基础阶段，塔机基础布置在标高约为±0 m，J轴-19-23轴之间，安拆总高度为米（塔机安装时需考虑吊钩限位最低点应超出建筑物最高点的距离，基础中心线与建筑物最外边的水平距离根据设备型号、现场情况确定，便于使用与安拆）。
建设、监理、总承包、塔机出租及安装单位名称如下。
建设单位名称：监理单位名称：总承包包单位名称：塔机出租单位名称：贵州中联阳光建筑机械设备租赁有限责任公司塔机安装单位名称：贵州冶金建设公司机械安装工程公司（2）周围环境概况塔机初次安装及拆除时运输车辆进出道路坚实、平整、通畅，地基（楼地面）承载力为 MPa，能满足汽车吊吊装重量要求；作业现场周围无高压输电线路、高层建筑、外墙装饰物等障碍物，及其与塔身、上部转动部分的相对位置；塔机能（通过顶升装置降到最低点，能满足汽车吊吊装作业半径。
塔机安装现场情况勘测记录表工程名称施工单位工程地址安装单位贵州冶金建设公司检查部位场地和环境要求勘察结果现场道路坚实平整畅通安装场地坚实平整能满足安装要求塔机基础地下无沟坑及其他各种管线回转半径有无高压线及其他障碍物施工前的场地和环境是否可以顺利进场安装其他勘察时间参加勘察者签字1.2塔机整机技术参数1.2塔机安拆及辅助设备吊装平面布置和立面图及重量、吊点参数1.2.1根据设备基础定位、安拆现场情况绘制塔机平面布置图及辅助设备（汽车吊等）吊装位置平面图，根据安拆高度及附墙装置设置绘制塔机安拆立面图。
（1）塔机安装、拆除平面布置图（需标注塔机基础、标准节中心线与建筑物及高压线、地下管线等周围障碍物边缘的尺寸；运输道路的宽度及相对位置；平衡臂、起重臂与操作平台的实际长宽尺寸；顶升或降节方向等）；（2）塔机安装、拆除立面布置图（3）根据塔机作业工艺流程，绘制辅助设备在不同作业阶段吊装平面布置图（需标注辅助设备与主要拼装构件的相对距离）。
塔吊安拆施工简介兰州大学第一医院疑难危重症与紧急救援中心、儿童医学中心项目施工总建筑面积约82354㎡，其中疑难危重症与紧急救援中心建筑面积47356㎡（地上42385 ㎡，地下4971㎡）；儿童医学中心建筑面积34998 ㎡（地上30465㎡，地下4533 ㎡），其中疑难危重症与紧急救援中心主楼22层，局部23层，地下2层；儿童医学中心地上13层，地下2层。
拟建区域均需要安装2台塔吊进行施工。
塔吊安装施工要点1、塔吊安装施工要点1）安装塔身将吊具挂在基础节上，将其吊起，安装到已埋好的预埋螺栓上，将预埋螺栓拧紧。
注意基础节踏步方向要考虑塔式起重机的降塔拆卸。
初始安装3节(包括1节固定基节，2节标准节)，用经纬仪或吊线法检查其垂直度，主弦杆四个侧面的垂直度误差应不大于1.5/1000。
塔身安装示意图该过程的安全风险辩识：所有的作业人员要按照规范牢固的系好安全带和安全帽；作业人员应正确站位；作业时指挥信号要明确，听从专人指挥。
大锤及扳手等工具要做好防坠落措施，严防高空坠物。
汽车吊起吊时要确保吊物吊装平稳。
安装区域15m范围内设置警戒线，并设专人看守，无关人员一律不得入内。
2）吊装爬升架爬升架主要由套架结构、平台、爬梯及液压顶升系统、塔身节引进装置等组成，塔机的顶升安装主要靠此部件完成。
顶升油缸安装在爬升架后侧的横梁上(即预装平衡臂的一侧)，液压泵站放在液压缸一侧的平台上，顶升时滚轮支于塔身主弦杆外侧,起导向作用。
爬升架中部及上部位置均设有平台。
顶升时，工作人员站在平台上，操纵液压系统，引入标准节，固定塔身螺栓，实现顶升。
爬升架总成将爬升架按要求组装完毕后，将吊具挂在爬升架上，拉紧钢丝绳吊起。
切记安装顶升油缸的位置必须与塔身踏步同侧。
将爬升架缓慢套装在塔身节外侧。
将爬升架上的换步挂板放在塔身基节的上部的踏步上。
安装好顶升油缸，将液压泵站吊装到平台一角，接好油管，检查液压系统的运转情况。
该过程的安全风险辩识：所有的作业人员要按照规范牢固的系好安全带和安全帽；作业人员应正确站位；作业时指挥信号要明确，听从专人指挥。
第一篇塔机的安装第一章立塔1.1引言用户应熟读本章说明，以便正确迅速架设塔机，达到可顶升加节的位置，立塔时需用一台25t汽车吊。
1.2立塔的注意事项1.2.1塔机安装工作时，塔机最高处风速不大于8m／s；1.2.2必须遵循立塔程序；1.2.3注意吊具的选择，根据吊装部件的外形尺寸、重量等，选用长度适当，质量可靠的吊具。
整机各部件重量参见表1－1；1.2.4塔机各部件所有可拆的销轴（发货时部分装箱的销轴端部标记及安装位置见附录），塔身、回转支承的连接螺栓、螺母均是专用特制零件，用户不得随意代换；1.2.5必须安装并使用保护和安全措施，如扶梯、平台、护栏等；1.2.6必须根据起重臂臂长，正确确定平整重块数量（见有关章节），在安装起重臂之前，必须先在平衡臂上安装一块重量2.60t的平衡重，注意严禁超过此数量；1.2.7装好起重臂后，平衡臂上未装够规定的平衡重前，严禁起重臂吊载；1.2.8塔机在施工现场的安装位置，应确保其最大旋转部分与周围建筑物之间的距离不小于1.5m，塔机任何部位与架空输电线的安全距离应符合表1－2的规定；1.2.9准备辅助吊装设备、枕木、索具、绳扣等常用工具；1.2.10塔机安装场地的参考尺寸（见图1.2-1）；1.2.11顶升前，应将小车开到规定的顶升平衡位置，起重臂转到引进横梁的正前方，然后用回转制动器将塔机的回转锁紧；1.2.12顶升过程中，严禁旋转起重臂或开动小车以及使吊钩起升或放下。
1.3塔机的总体布置1.3.1独立式主要组件装配关系：支腿固定式塔机起升高度40.5m，底架固定式塔机起升高度为40.8m，可采用二倍率或四倍率钢丝绳起吊重物，塔身标准节为方钢管结构，塔身（或底架）下部与基础相连，上部为下支座、回转支承、上支座与塔帽。
司机室侧置于上支座上，前方为起重臂，后方为平衡臂，起升机构设在平衡臂尾部，回转机构布置在上支座左侧，载重小车由牵引机构牵引，沿起重臂来回运动起重臂、平衡臂均用刚性拉杆与塔帽连接。
塔机拆除方案范文一、前期准备工作1.预先了解塔机结构及相关参数：根据塔吊使用说明书和技术资料，了解塔机的主要结构和技术参数，包括高度、最大起重量、最大幅度、悬挂绳数量和长度等。
2.安排专业人员组成拆除小组：由经验丰富的工程师和塔吊操作人员组成塔机拆除小组，负责具体工程操作。
3.做好现场安全和环境保护措施：确保现场工作区域的安全，设置相关标志牌，为工作人员配备安全防护用具，风险管控措施。
4.安排合适的机械设备：根据塔机拆除的具体条件，选择合适的机械设备，包括大型吊车、施工升降机、起重吊装设备等。
二、拆除方案1.开始拆除前的准备工作（1）检查塔机的各个部件：确认塔机的各个部件是否正常运转，如轮胎、起重臂、吊车臂、液压系统等。
（2）检查工作平台和周围环境：确保工作平台平稳，周围没有积水或其他障碍物。
（3）固定工作平台：通过桩基、支架或其他固定方式，保证工作平台的稳固性。
2.拆除目标的确定根据工程需求和实际拆除条件，确定拆除的目标位置和方式，可根据以下几种方式进行拆除：（1）分段拆除：将塔机分段拆除，逐段降低高度，再进行吊装拆除。
（2）整体吊装拆除：使用起重吊装设备，将整个塔机进行吊装拆除。
（3）部分拆除：将塔机的一些部件进行拆除，如起重臂、吊笼等。
3.拆除步骤（1）卸载吊笼或吊具：将吊笼或吊具卸载到安全地带。
（2）拆除起重臂：将塔机的起重臂进行分段拆卸，逐层下降，采用吊装设备进行卸载。
（3）拆除主臂：将塔机的主臂进行分段拆卸，逐层下降，采用吊装设备进行卸载。
（4）拆除立柱：将塔机的立柱进行分段拆卸，逐层下降，采用吊装设备进行卸载。
（5）拆除顶部平台和基础：将塔机的顶部平台和基础进行分段拆卸，逐步降低高度，直到将塔机完全拆除。
4.安全措施（1）人员安全：工作人员必须佩戴防护用具，严禁在没有安全设施的地方工作，如未安装护栏或安全网等。
（2）材料安全：拆除过程中，必须采取安全有效的措施，防止材料掉落，造成人员伤亡。
塔式起重机安装方案一、编制依据1．《建筑施工安全检查标准》2．《塔式起重机安装拆除施工安全技术规程》3.《起重机械用钢丝绳检验和报废实用规范》4.塔式起重机的使用说明书和施工现场的实际情况。
二、工程概况此次任务是将（生产厂家）生产的（型号）塔式起重机安装在（地点）使用，安装高度为米，总包单位为监理单位为施工现场平面布置图（附后）安装时应做好安全技术交底和防火工作，分工明确方可进行安装作业。
三、安装前的准备工作1）由安顺塔吊安装有限责任公司其中某一安装队会同公司安全员、技术负责人及项目负责人查看现场，提出安全措施，制定塔机安装方案。
2）安装小组作业人员进行特种作业安全技术交底，熟悉塔机安装方案及安全要求，根据《塔式起重机使用说明书》上的安装部件的重量，配齐并检查安装塔机所需的钢丝绳及吊具、吊索。
3）按《塔式起重机使用说明书》基础部分的要求,把预先加工好的预埋螺栓套在做好的木模上,并用螺栓固定,调平木模上平面的水平度,在1/1000范围内预埋螺栓的下端固定在基础钢筋上,然后用混凝土浇筑4）由所在工地负责塔机安装的场地平整工作，保证道路畅通，以便汽车进场拼装吊臂、平衡臂之用。
5）安顺公司派出的指定塔机安装队负责清点所有的塔机零部件、连接螺栓、销轴及开口销，并将连接件涂抹黄油。
四、塔机安装程序1）安装底盘：安装小组和技术负责人共同检查安装塔机的准备工作是否完善，符合要求后将底盘放在混凝土平台上，用水平仪复核底盘与标准件连接的上平面间的倾斜度不大于1/1000。
将中心架与四个支腿用销轴联接后安装压重。
分别吊四块压重安放在四个支腿上，压重窄的一方靠近标准节，用经纬仪校正中心架主弦顶面的平面度不大于1/1000。
安装第一节标准节，按序依次压上其余的压重，并使其紧靠标准节。
共同检查安装塔机的准备工作是否完善，复核预埋脚柱顶面的水平误差，并安装塔身基础节，其水平误差不得超过塔身边长的1/1000，否则在固定底座下面加垫片调平。
林州市工程塔机安拆技术专项方案xxxx建设单位：建设单位意见：监理单位：监理单位意见：编制单位：技术负责人：项目技术负责人：编制人：审核人：编制日期：目录一、塔机安装方案及安全技术措施编制依据………………二、塔机安装步骤………………………………………………三、塔机安装准备………………………………………………四、浇灌塔机砼基础…………………………………………五、塔机进场安装………………………………………………六、安全保护装臵调试………………………………七、塔机安全注意事项………………………………八、拆卸方案步骤………………………………………………九、塔机拆卸准备………………………………………………十、塔机拆卸退场…………………………………………十一、塔机拆卸安全技术措施………………………- 1 -QTZ315型塔式起重机安、拆方案及安全技术措施L林州市市直第三小学工程由河南祥记建设公司承建，该工程根据施工组织设计，确定使用一台QTZ315型塔式起重机。
具体位臵见在基础平面图9-12轴交L-H轴间。
经公司布臵安排，本公司塔机拆装队承担QTZ315型塔式起重机安装。
本公司塔机安拆队具有河南省劳动厅颁发的起重、机械、安装、维修安全认证。
为确保优质、安全、快速、高效安装QTZ315型塔式起重机，特制定QTZA315型塔式起重机安、拆方案及安全技术措施。
一、编制依据：QTZ315型塔式起重机安、拆方案及技术措施编织是依据塔机生产厂家所提供的《使用说明书》、《安装顺序图》、《塔机构造图、基础图》及《电气原理图、电气布线图》等技术资料，同时遵守国家有关标准和专业标准，从而使安装工艺符合规范的要求，满足生产厂家对组装该种塔机所提出的技术要求。
二、塔机安装步骤：1、认真细致研究塔机厂家提供的有关技术资料，熟悉了解塔机的性能、结构及外形尺寸，熟悉各零部件安装位臵及性能，了解每个部位的重量、吊点位臵及安装高度。
2、制定安装工艺路线：基础定位开挖砼浇灌，地脚螺丝锚固塔机底座进位，调整水- 2 -平二次浇灌安装塔身和顶升套架、顶升油缸下支座、过渡节及驾驶室塔帽（包括爬梯、护栏）平衡臂（包括提升机构、配电柜、刚性拉杆和护栏）起重臂（包括小车牵引机构、小车、刚性拉杆）配重块顶升套架上的平台、护栏、液压顶升机构，标准节引进梁，加节小车作保护接地、引电源布线、接线调试、穿绕钢绳顶升加节、安装、支撑、升节到所需高度各安全装臵调试验收交付使用。
三、塔机安装准备1、工点配备：可用电表，钳形电流表各一个，水平仪、经纬仪各一台。
1吨单圈滑车2个，电工常用工具，钳工常用工具，手扳葫芦3吨1~2个；2吨卸扣4~6个，Φ15mm长14m扣绳2根，短、小扣绳2~4根，Φ20mm长20m以上白棕绳2根，长短橇根各2根，标准节固定扳手4把，榔头、二锤各1把，口哨一只，钢丝刷1把，8#元丝若干。
2、油脂：机油、黄油、液压油。
3、安全保护用品，作业人员安全帽一人一顶，配备质量合格的安全带4根。
4、运输车辆及工艺车辆租赁性能好的5吨运输车5辆，16吨汽车吊1辆。
5、安装人员组合：钳工4名、电工2名、超重工2名，操作工（司机）1名，机电工程师1名，安全、质量员1名，辅助工4名。
6、安装作业前应检查：- 3 -清理检查塔机各零件部位是否齐全检查各构件有无变形、裂纹、脱焊、检查吊钩，各滑轮并加注润滑油，检查电气设备及电线，电缆，检查顶升机构各系统。
检查底座，地脚螺丝，并先运到现场以利浇灌。
7、安装场地检查：现场勘察安装场地。
安装场地地质，周围环境要了解，场地要平整，周围、空间障碍要清理。
四、浇灌塔机基础：1、根据该工程施工组织设计，确定塔机基础位臵根据塔机基础图放线挖基坑，基础尺寸根据土质状况，可征求土建工程师意见，可作适当调整，可提高砼方量，标号或配臵钢筋，浮土要挖掉夯实，地基承载能力大于15kg/cm2。
2、塔机基础浇灌以整体浇灌，砼标号为C30，并作好养护。
基础顶面对水平面的倾斜度不能大于5mm预埋栓位臵误差在±5mm，砼方量不能少于说明书要求，以保证塔机稳定性，基础顶面要高于地面100mm，并应设臵良好排水设施。
3、地脚螺栓必须满足说明书要求，规格为M27，长1100mm，材质A3，数量24套，并备垫铁，楔铁若干。
4、底座安装在基础上，底座中部箭头所示方向应与起重臂方向一致，连好支脚，腿中线要垂直，上压杆拧紧地脚螺栓螺母，用水平仪检测底座上四个法兰盘的水平度，其误差在2mm以内，楔铁、垫铁垫平，再进行二次浇灌砼。
- 4 -五、塔机进场安装：1、认真检查校对基础底座，水平度要符合要求，支腿轴线要垂直，基础砼强度要达到70%以上即可从事塔机安装。
2、该机装运采用汽车运输，选择最佳路线，向有关部门办理超长、宽手续，装车高度不能超过5m，以利沿途桥涵架空线通过，确保运输安全，装车绑扎要牢固。
该塔机安装地点在市区，交管部门规定晚间才能驶入市区，施工地点要和好充分照明准备，以利卸车和吊装。
3、依靠16吨汽车吊装塔身底节、套架，一标准节至底座上，支承踏步应朝平衡臂方向，用32套M22×70的螺栓连接底座与底节的法兰盘上，这一次吊装三大件是一工程拆卸时为一整体，此次吊装要在地面检查液压顶升机构是否固定牢靠。
4、安装上下支座，回转机构，过渡节，这几大件也是一上工程拆卸为一整体，进位安装时，过渡节上铰接耳板应在左边，用16套M22×80的螺栓把套架与下支座连接起来。
5、安装塔帽：把平台、护栏、爬梯装好，吊起塔帽用4根Φ45mm和轴销与过渡绞接，并穿上开口销。
6、安装驾驶室，吊起驾驶室用4只Φ25mm的销轴与过渡节右面连接耳板连接。
7、安装平衡臂：在地面用4只M36×300的高强度螺栓把两段平衡臂组装起来，用Φ40mm的销轴把刚性拉杆与平衡臂连接好，并放在平衡臂上固定牢靠，配电箱，护栏安装到位，吊起平衡臂，臂的根部偏低一点，两- 5 -端拴好缆风绳，缓慢进位用Φ45mm的轴销与过渡节铰接，用麻绳和单卷滑车，把刚性拉杆一端吊上塔帽，用销轴连接牢靠，并穿好开口保险销。
8、安装起重臂：在地面起重臂按33.3m幅度组装好，各连接销装上轴端卡板，载重小车和牵引机构装于起重臂上，穿好变幅钢丝绳，载重小车臵于最小幅度，连接好起重臂风性杆，臵于起重臂上弦U型卡上，吊起起重臂，前后两端拴好缆风绳，缓慢进位，根部用Φ45mm销轴与过渡医药卫生铰接，用手扳葫芦作牵引，在平衡臂上作业，把刚性拉杆提吊于塔帽顶端，用销轴把刚性拉杆绞接牢靠，穿好开口销。
9、安装平衡配重块，起重臂安装长度39.35m，则平衡块吊装3块，进位后，用螺栓把平衡块连接成一体，固定牢靠。
16吨工艺车辆即可即可退场。
10、安装附着：在六层的梁上预埋螺栓与塔机固定牢靠一道，在10层的梁上预埋螺栓与塔机固定牢靠一道。
11、接电源及调试：按塔机电路图的要求接通所有电路的电源，完善接地保护，接地电阻应小于4Ω，通电试开动各机构，检查运转是否正确，确认正确无误后，则进行各项运行调试：⑴调整吊钩高度限位器，吊钩最上端与载重小车最下端的距离在500~800mm范围内。
⑵调整载重小车行程限位器，小车行程限位后，行走轮距起重臂两端限位块的距离为100mm左右，调整回转限位器，使塔机在左右一圈半（540°）内回转，便于场地限制，此项调试待塔机升高后调试。
- 6 -12、穿引提升钢丝绳：按起升机构钢丝绳绕线图穿引，并在起重臂前端固定牢靠。
13、完善塔机上所有平台，护栏的安装，安装好标准节引进梁，加节小车及液压顶升机构。
14、顶升加节：⑴首先检查液压顶升机构是否正常，开动顶升机构，使顶升油缸活塞杆伸缩2~3次，检查液压系统工作是否正常。
⑵检查并调整好套架上的16只导向体，使导向轮与塔身主肢的间隙为3mm左右。
⑶把加节的标准节臵于引进墚前方13m幅度内，把起重臂旋转至加节正前方向，吊起一个标准节放在加节小车上，并用钢丝刷将接头清理干净。
⑷开动顶升机构，操作换向阀手柄，把顶升横墚两端的轴头完全落入塔身顶升踏步的轴孔内，检查各部，确认各部正常无误后，把载重小车移至13m幅度内，使塔机顶升时处于最低平衡状态。
⑸断开迥转系统电源，顶升时严禁迥转。
⑹拆去下支座与塔身的连接螺栓，开动顶升机构顶起塔机上部结构，当下支座与塔身亮风后，停止顶升，观察下支座与塔身无前后错位。
可用载重小车移们调整最佳平衡位臵，并记住小车所在位臵，调整后则可继续顶升。
当活塞杆伸出1.45m左右，套架上的爬爪越过顶升踏步复位后停止顶升，把换向阀手柄板向下降位臵，收回活塞杆，同时让两个爬爪缓慢而平衡地支承在顶升踏步上，即完成了初次顶升。
再继续收回活塞杆，把顶- 7 -升横墚放入上一级顶升踏步，进行第二次顶升，当活塞伸出1.3m左右，爬爪再次越过顶升踏但未起支承作用，当加节空间满足要求即停止顶升（不要顶升得太高）推动加节小车把标准节放在塔身对正，拉动爬爪拉杆提起爬爪，开动顶升机构徐徐落下上部结构，把标准节放在塔身上，装入接螺栓并螺固螺母（预紧力矩约60kg/m），这样就完成了第一个加节工序。
按此方法继续顶升加节，升了两节就位后，拧紧标准节与塔身和下支座的连接螺丝，用麻绳，天地单卷滑车常规办法安装塔身下部四根支撑，穿好轴销，并用开口销保险，则按上述方法把塔机顶升加节到所需高度，为了保持塔机稳定性，第一次顶升加节不要过高，待该工程五楼现浇完毕，装臵了附着后，又再次顶升加节到满足施工高度。
塔身垂直度不能在于3%。
六、安全保护装臵装臵调试1、该塔机起重机矩的保护装臵采用机械力矩限制器，调试方法，参照使用说明书，在26米幅度处用绳吊起额定起重量（1.78吨），调整限位螺钉5触及行程开关3，驾驶室内力矩超载保护指示灯亮起并发出报警声。
起升和向外变幅电路切断放下重物再吊起90%的额定起重量（1.6吨）调整限位螺钉4触及行程开关2。
在联动操作台上讯响器发出预报警声，然后在20米幅度内吊起1.78吨重量向外变幅，当力矩值达到额力矩的90%左右时发出预报警声，并继续向外变幅，直到力矩限制器切断向外变幅的电路，载重小车停止运动后，带载测量其幅度值，应在26±0.15米内为合格，若超过此值，则需反复调试，直至合格，调好后，还必须在14、20、32米各幅度检验力矩限制器的精度，即在小于上述各幅度3m以上的位臵，吊起上- 8 -述各幅度所对应的额定起重量向外变幅，当载重小车停止运动后，带载测量幅度值，其误差应在±5%之内，每个幅度至少检测三次。
三调试检测中必须记住原幅度10%还在向外变幅时，必须人为操作立即停止变幅，以免出事故，调试时，塔机操作应力求平稳。
2、最大起重量限制器调试：最大起重限制器安装在起重臂根部，起重钢丝绳绕过转向滑轮形成的合力使支架端部向上抬起压缩碟形弹簧，当塔机所吊载荷超过最大起重量时，行程限位微调螺钉触及行程开关，切断塔机起升电路，起到安全保护作用，它的另一个作用是塔机吊有载荷时，限制塔机高速回转，该塔机为之服务的工程是现浇结构，无超重构件吊装，可不作超重调试，但要作限制高速回转调试，调整方法是：吊钩在任意幅度处吊起0.5吨载荷，调整行程限位微调螺钉９，触及行程开关７，切断塔机高速回转电路，塔机只能用低速回转，放下载荷后，塔机可恢复高速回转。
