风机选型计算公式1.风量计算公式:风量(Q)=A×v其中，A为风机的进口面积或出口面积，v为风速。
2.静压计算公式:静压(SP)=ρ×v²/2其中，ρ为空气密度，v为风速。
3.风机功率计算公式:功率(P)=Q×SP/367其中，Q为风量，SP为静压。
公式中的367是一个系数，以确保功率以合适的单位输出（通常以kW为单位）。
4.风机效率计算公式:效率(η)=(Q×SP)/(6350×P)其中，Q为风量，SP为静压，P为功率。
公式中的6350是一个系数，以确保效率以百分比形式输出。
5.风机类型选择:风机类型的选择需要考虑多个因素，包括所处环境、工艺特点和需求等。
以下是一些常见的风机类型及其适用范围:-离心风机:适用于需要较高风量和静压的场合，例如通风、排气和送风系统。
-轴流风机:适用于需要大风量、较低静压和较小噪声的场合，例如长距离输送空气、冷却和通风系统。
-混流风机:适用于风量和静压介于离心风机和轴流风机之间的场合，例如楼宇通风和空调系统。
6.风机选型注意事项:在进行风机选型计算时，需注意以下几点:-考虑系统的总阻力:需要综合分析系统中管道、风管和过滤器等元件对风机的影响，确保所选风机能满足系统的总阻力要求。
-考虑安全系数:通常情况下，选型时需要考虑一定的过量能力，以应对可能的负荷波动和未来的系统扩展需求。
-考虑风机的运行特性:包括风机的起动过程、运行稳定性和控制方式等。
以上是风机选型计算公式和相关内容的简要介绍。
实际应用中，还需根据具体要求和工况情况，结合相应的风机选型手册和标准，进行详细的计算和选型。
风机选型及计算风机是输送气体的机械总称。
风机是一种通用工业设备产品，用途非常广泛，公共的、商业的民用建筑和几乎所有的工业厂房和生产线上都离不开风机的应用。
同时，风机作为除尘设备的动力装置，其选型对除尘效果起到相当重要的作用。
风机分类：按流动方向分类：离心式：气流轴向进入叶轮后主要沿径向流动。
轴流式：气流轴向进入风机叶轮后近似地在圆柱型表面上沿轴线方向流动。
混流式：在风机的叶轮中气流的方向处于轴流式与离心式之间，近似沿锥面流动。
横流式：横流式通风机有一个筒形的多叶叶轮转子，气流沿着与转子轴线垂直的方向，从转子一侧的叶栅进入叶轮，然后穿过叶轮转子内部，通过转子的另一侧的叶栅，将气流排出。
按用途分类：按通风机的用途分类，可分为引风机，纺织风机，消防排烟风机。
通风机的分类一般以汉语拼音字头代表。
风机用途及分类风机分类：按比转速分类：比转速是指达到单位流量和压力所需转速。
1.低比转速（n=11～30）该类风机进口直径小，工作轮宽度不大，蜗壳的宽度和张开度小。
通风机的比转速越小，叶片形状对气动特性曲线的影响越小。
2.中比转速（n=30～60）该类风机各自具有不同的几何参数和气动参数。
压力系数大的和压力系数小的中比转速通风机，它们的直径几乎相差一倍。
3.高比转速（n=60～81）该类风机具有宽工作轮和后向叶片，叶片数较少，压力系数和最大效率值较高。
离心风机的表示：风机行业对风机型号的表述已作明确的规定。
离心通风机的型号由名称、型号、机号、传动方式、旋转方向和出风口位置六部分内容组成，其排列序号如图所示。
1用途代号按相关规定（一般按用途名称拼音的第1个大写字母）。
2压力系数的5倍化整后采用一位数。
个别前向叶轮的压力系数的5倍化整后大于10时，也可用二位数表示。
3比转速采用两位整数。
若用二叶轮并联结构，或单叶伦双吸结构，则用2乘比转速表示。
4若产品的型式有重复代号或派生型时，则在比转速后加注序号，采用罗马数字Ⅰ、Ⅱ等表示。
厨房排油烟风机选型设计及计算方法（带例题）一、通风机基础知识通风机是用于输送气体的机械，从能量的观点来，它是把原动机的机械能转变为气体能量的一种机械。
通常把产生的压力小于或等于14700Pa以下者为通风机。
按型式可分为：离心通风机、轴流通风机、混流通风机。
二、通风机的主要性能参数流量、压力、转速、功率及效率是表示通风机性能的主要参数，称为通风机的性能参数。
A.流量：单位时间内流经通风机的气体容积，称为流量（又称风量）。
常用单位为m3/s（米3/秒）、m3/min（米3/分钟）、m3/h （米3/小时）。
B.压力：通风机的压力是指升压（相对于大气的压力），即气体在通风机内压力的升高值，或者说是通风机进出口处气体压力之差。
它有静压、动压、全压之分。
性能参数是指通风机的全压（它等于通风机出口与进口全压之差）。
单拉为Pa（帕斯卡）。
C.转速：通风机转子旋转速度的快慢将直接影响通风机的流量、压力、效率。
单位为每分钟转数即rpm。
D.轴功率：驱动通风机所需要的功率N称为轴功率，或者说是单位时间内传递给通风机轴有能量，单位为kw（千瓦）。
E.效率：通风机在把原动机的机械能传给气体的过程中，要克服各种损失，其中只有一部分是有用功。
常用效率来反映损失的大小，效率高，即损失小。
从不同的角度出发有不同效率。
三、风机与系统的匹配基本原理、常见问题及原因分析1、系统：空气系统简单地说，包括风机及与其进口或出口或两者都连接的管路。
较为复杂的空气系统包括风机、管网、空气控制调节风门、冷却管、加热管、过滤器、扩散器、消声器和导向叶片等。
风机是本系内给气体以能量，用以克服其它部件的流动阻力的一个组成部分。
2、系统与风机匹配的基本原理：每个空气系统对气流都有一个流动阻力和附加阻力，如果已精确地确定系统阻力,并提供了理想的进出口工况；当空气系统设定一个流量QA时，那么选择风机时的压力就必须达到满足系统阻力的要求，当风机安装在系统时，风机所产生的全压的一部分即静压用于克服管网系统的阻力，全压的其余部分消耗在气流从管网出口时所具有的动能上；风机会产生设计流量QA。

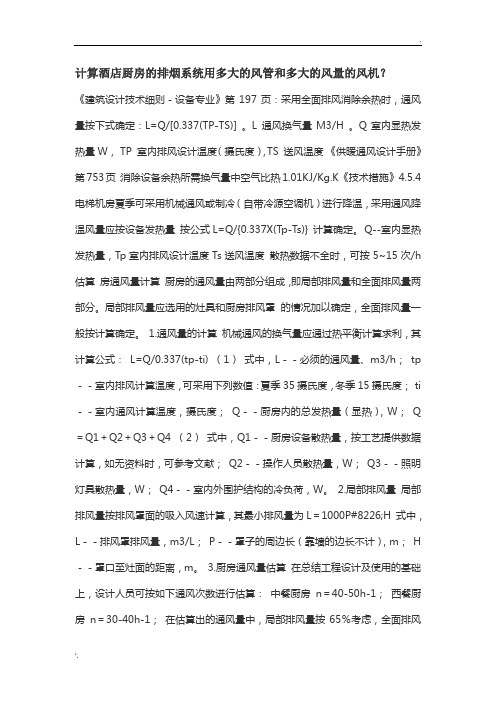

计算酒店厨房的排烟系统用多大的风管和多大的风量的风机？《建筑设计技术细则－设备专业》第197页：采用全面排风消除余热时，通风量按下式确定：L=Q/[0.337(TP-TS)] 。
L 通风换气量M3/H 。
Q室内显热发热量W，TP 室内排风设计温度（摄氏度），TS 送风温度《供暖通风设计手册》第753页：消除设备余热所需换气量中空气比热1.01KJ/Kg.K 《技术措施》4.5.4电梯机房夏季可采用机械通风或制冷（自带冷源空调机）进行降温，采用通风降温风量应按设备发热量按公式L=Q/{0.337X(Tp-Ts)} 计算确定。
Q--室内显热发热量，Tp室内排风设计温度Ts送风温度散热数据不全时，可按5~15次/h 估算房通风量计算厨房的通风量由两部分组成，即局部排风量和全面排风量两部分。
局部排风量应选用的灶具和厨房排风罩的情况加以确定，全面排风量一般按计算确定。
1.通风量的计算机械通风的换气量应通过热平衡计算求利，其计算公式：L=Q/0.337(tp-ti) （1）式中，L－－必须的通风量、m3/h；tp －－室内排风计算温度，可采用下列数值：夏季35摄氏度，冬季15摄氏度；ti －－室内通风计算温度，摄氏度；Q－－厨房内的总发热量（显热），W；Q ＝Q1＋Q2＋Q3＋Q4 （2）式中，Q1－－厨房设备散热量，按工艺提供数据计算，如无资料时，可参考文献；Q2－－操作人员散热量，W；Q3－－照明灯具散热量，W；Q4－－室内外围护结构的冷负荷，W。
2.局部排风量局部排风量按排风罩面的吸入风速计算，其最小排风量为L＝1000P#8226;H 式中，L－－排风罩排风量，m3/L；P－－罩子的周边长（靠墙的边长不计），m；H －－罩口至灶面的距离，m。
3.厨房通风量估算在总结工程设计及使用的基础上，设计人员可按如下通风次数进行估算：中餐厨房n＝40-50h-1；西餐厨房n＝30-40h-1；在估算出的通风量中，局部排风量按65％考虑，全面排风量按35％考虑。
风机选型常用计算风机是一种用于压缩和输送气体的机械，从能量观点来看，它是把原动机的机械能量转变为气体能量的一种机械。
风管截面积的计算：截面积=机器总风量÷3600÷风速风机分类及用途：按作用原理分类透平式风机--通过旋转叶片压缩输送气体的风机。
容积式风机—用改变气体容积的方法压缩及输送气体机械。
按气流运动方向分类离心式风机—气流轴向驶入风机叶轮后，在离心力作用下被压缩，主要沿径向流动。
轴流式风机—气流轴向驶入旋转叶片通道，由于叶片与气体相互作用，气体被压缩后近似在园柱型表面上沿轴线方向流动。
混流式风机—气体与主轴成某一角度的方向进入旋转叶道，近似沿锥面流动。
横流式风机—气体横贯旋转叶道，而受到叶片作用升高压力。
按生产压力的高低分类(以绝对压力计算)通风机—排气压力低于112700Pa；鼓风机—排气压力在112700Pa~343000Pa之间；压缩机—排气压力高于343000Pa以上；通风机高低压相应分类如下(在标准状态下)低压离心通风机：全压P≤1000Pa中压离心通风机：全压P=1000~5000Pa高压离心通风机：全压P=5000~30000Pa低压轴流通风机：全压P≤500Pa高压轴流通风机：全压P=500~5000Pa一般通风机全称表示方法型式和品种组成表示方法压力:离心通风机的压力指升压（相对于大气的压力）,即气体在风机内压力的升高值或者该风机进出口处气体压力之差。
它有静压、动压、全压之分。
性能参数指全压（等于风机出口与进口总压之差）,其单位常用Pa、KPa、mH2O、mmH2O等。
流量:单位时间内流过风机的气体容积,又称风量。
常用Q来表示,常用单位是;m3/s、m3/min、m3/h（秒、分、小时）。
(有时候也用到“质量流量”即单位时间内流过风机的气体质量,这个时候需要考虑风机进口的气体密度,与气体成份,当地大气压,气体温度,进口压力有密切影响,需经换算才能得到习惯的“气体流量”。
风机选型的计算公式风机流量及流量系数[字号:大中小] 2013-06-19 阅读次数：94151、标准状态：指风机的进口处空气的压力P=101325Pa，温度t=20℃，相对湿度φ=50%的气体状态。
2、指定状态：指风机特指的进气状况。
其中包括当地大气压力或当地的海拔高度，进口气体的压力、进口气体的温度以及进口气体的成份和体积百分比浓度。
3、风机流量及流量系数流量：是指单位时间内流过风机进口处的气体容积。
用Q表示，通常单位：m3/h或m3/min。
流量系数：φ=Q/（900πD22×U2）式中：φ：流量系数 Q：流量，m3/hD2：叶轮直径，mU2：叶轮外缘线速度，m/s（u2=πD2n/60）4、风机全压及全压系数：风机全压：风机出口截面上的总压与进口截面上的总压之差。
用PtF表示，常用单位：Pa 全压系数:ψt=KpPtF/ρU22式中, ψt:全压系数Kp:压缩性修正系数PtF:风机全压,Pa ρ:风机进口气体密度,Kg/m^3 u2：叶轮外缘线速度，m/s5、风机动压：风机出口截面上气体的动能所表征的压力，用Pd表示。
常用单位：Pa6、风机静压：风机的全压减去风机的动压，用Pj表示。
常用单位：Pa7、风机全压、静压、动压间的关系：风机的全压（PtF）=风机的静压（Pj）+风机的动压（Pd）8、风机进口处气体的密度：气体的密度是指单位容积气体的质量，用ρ表示，常用单位：Kg/m39、风机进口处气体的密度计算式：ρ=P/RT式中：P：进口处绝对压力，Pa R：气体常数，J/Kg·K。
与气体的种类及气体的组成成份有关。
T：进口气体的开氏温度，K。
与摄氏温度之间的关系：T=273+t10、标准状态与指定状态主要参数间换算：流量：ρQ=ρ0Q0全压：PtF/ρ= PtF0/ρ0内功率：Ni/ρ= Ni0/ρ0注：式中带底标"0"的为标准状态下的参数，不带底标的为指定状态下的参数。
排烟系统的构成：
厨房的排烟系统主要由集烟罩、排烟管道、油烟净化器、排烟风机（含消音器）和厨房整体补风装置构成，见下图。
水幕净化器
排烟风机开启后油烟经水幕净化器过滤后由排烟管道经油烟净化器活性炭吸附，后经静电净化器吸附后经风机排出室外。
一、厨房排风量的确定：
1、为了保证净化效果，在实际设计时排烟风量要求严格按照排风罩的吸入风速计算，罩口的吸入风速通常不低于0.5m/s。
最小排风量通常用下式计算：L=1000PH
式中：L—排风罩排风量，m3/h；
P—罩口的周长（靠墙的边不计），m；
H—罩口至灶口的距离，m
厨房风量核算：
2、经以上核算，厨房排风量为：34053m³/h+漏风损耗34053×20%=40863.6×10%预留余量+40863.6 =44949.96m³/h，现风机风量选型为52000m³/h，全压800pa，选型较为合理。
我部更换完油烟净化器后两家厨房排烟效果明显降低，故我部对三层员工餐厅排烟系统进行了测算。
新安装的油烟净化器风量为6100m³，所需排风量为：
44949.96+6100=51049.96m³/h，我部拟选择新排烟风机风量为53000m³/h。
关于厨房风量和风压以及风机选用的方案
第一组烟罩为：13m乘1.3m加7m乘1.2m等于总面积25平方，所需的排风量5万风量。
管道长大概40多米，（每米需要7帕的压力），弯头不少于6个（每个弯头阻力50帕）另加动压100帕，余压300帕，净化器阻力（每个厂家阻力有偏差）。
所需压力不少于1100帕。
根据风机性能曲线图（图册28页）所得需要用27寸18.5千瓦的风机。
第二组烟罩为：7m乘1.3m加一组烤箱烟罩再加一组洗碗机烟罩，所需的排风量3万4千风量。
管道长大概40多米，（每米需要7帕的压力），弯头不少于6个（每个弯头阻力50帕）另加动压100帕，余压300帕，净化器阻力（每个厂家阻力有偏差）。
所需压力不少于1100帕。
根据风机性能曲线图（图册27页）所得需要用25寸15千瓦的风机。
第三组烟罩在二楼，制定有两个方案。
方案一，风机若装在二楼，特殊定做风机，风机内置四面隔音，声音大概40多分贝。
用15寸4千瓦的风机。
方案二，风机若装在三楼，用常规风机，因为管道加长了大概20m，弯头增多了至少4个，所以压力需要增加300帕。
需要用18寸5.5千瓦的风机。
厨房风机选型设计及计算方法一、通风机基础知识通风机是用于输送气体的机械，从能量的观点来，它是把原动机的机械能转变为气体能量的一种机械。
通常把产生的压力小于或等于14700Pa以下者为通风机。
按型式可分为：离心通风机、轴流通风机、混流通风机。
二、通风机的主要性能参数：流量、压力、转速、功率及效率是表示通风机性能的主要参数，称为通风机的性能参数。
A.流量：单位时间内流经通风机的气体容积，称为流量（又称风量）。
常用单位为m3/s（米3/秒）、m3/min（米3/分钟）、m3/h（米3/小时）。
B.压力：通风机的压力是指升压（相对于大气的压力），即气体在通风机内压力的升高值，或者说是通风机进出口处气体压力之差。
它有静压、动压、全压之分。
性能参数是指通风机的全压（它等于通风机出口与进口全压之差）。
单拉为Pa（帕斯卡）。
C.转速：通风机转子旋转速度的快慢将直接影响通风机的流量、压力、效率。
单位为每分钟转数即rpm。
D.轴功率：驱动通风机所需要的功率N称为轴功率，或者说是单位时间内传递给通风机轴有能量，单位为kw（千瓦）。
E.效率：通风机在把原动机的机械能传给气体的过程中，要克服各种损失，其中只有一部分是有用功。
常用效率来反映损失的大小，效率高，即损失小。
从不同的角度出发有不同效率。
三、风机与系统的匹配基本原理、常见问题及原因分析1、系统空气系统简单地说，包括风机及与其进口或出口或两者都连接的管路。
较为复杂的空气系统包括风机、管网、空气控制调节风门、冷却管、加热管、过滤器、扩散器、消声器和导向叶片等。
风机是本系内给气体以能量，用以克服其它部件的流动阻力的一个组成部分。
2、系统与风机匹配的基本原理每个空气系统对气流都有一个流动阻力和附加阻力，如果已精确地确定系统阻力,并提供了理想的进出口工况；当空气系统设定一个流量QA时，那么选择风机时的压力就必须达到满足系统阻力的要求，当风机安装在系统时，风机所产生的全压的一部分即静压用于克服管网系统的阻力，全压的其余部分消耗在气流从管网出口时所具有的动能上；风机会产生设计流量QA。
厨房风机选型设计及计算方法
一、通风机基础知识
通风机是用于输送气体的机械，从能量的观点来，它是把原动机的机械能转变为气体能量的一种机械。
通常把产生的压力小于或等于14700Pa以下者为通风机。
按型式可分为：离心通风机、轴流通风机、混流通风机。
二、通风机的主要性能参数：
流量、压力、转速、功率及效率是表示通风机性能的主要参数，称为通风机的性能参数。
A.流量：单位时间内流经通风机的气体容积，称为流量（又称风量）。
常
用单位为m3/s（米3/秒）、m3/min（米3/分钟）、m3/h（米3/小时）。
B.压力：通风机的压力是指升压（相对于大气的压力），即气体在通风机
内压力的升高值，或者说是通风机进出口处气体压力之差。
它有静压、动压、全压之分。
性能参数是指通风机的全压（它等于通风机出口与
进口全压之差）。
单拉为Pa（帕斯卡）。
C.转速：通风机转子旋转速度的快慢将直接影响通风机的流量、压力、
效率。
单位为每分钟转数即rpm。
D.轴功率：驱动通风机所需要的功率N称为轴功率，或者说是单位时间
内传递给通风机轴有能量，单位为kw（千瓦）。
E.效率：通风机在把原动机的机械能传给气体的过程中，要克服各种损
失，其中只有一部分是有用功。
常用效率来反映损失的大小，效率高，即损失小。
从不同的角度出发有不同效率。
三、风机与系统的匹配基本原理、常见问题及原因分析
1、系统
空气系统简单地说，包括风机及与其进口或出口或两者都连接的管路。
较为复杂的空气系统包括风机、管网、空气控制调节风门、冷却管、加热管、过滤器、扩散器、消声器和导向叶片等。
风机是本系内给气体以能量，用以克服其它部件的流动阻力的一个组成部分。
2、系统与风机匹配的基本原理
每个空气系统对气流都有一个流动阻力和附加阻力，如果已精确地确定系统阻力,并提供了理想的进出口工况；当空气系统设定一个流量
QA时，那么选择风机时的压力就必须达到满足系统阻力的要求，当风
机安装在系统时，风机所产生的全压的一部分即静压用于克服管网系
统的阻力，全压的其余部分消耗在气流从管网出口时所具有的动能上；
风机会产生设计流量QA。
（如图1所示）。
如果没有精确地计算系统阻
力或进出口工况不理想，那么就不能得到理想的设计性能（如图2所
示）；当系统阻力大于设计压力P 时，风机的实际流量小于设计流量，达不设计要求；当系统阻力小于设计压力P 时，风机的实际流量大于设计流量，超出设计要求；风机的电机会有超载运行的危险。
图1、2
图1: 通风机压力与管网系统阻力的关系
图2: 工况点的变化
风量Q
压力P
压力P
四、 厨房抽油烟风机选型知识：
1、厨房抽油烟风量的确定：
（1）、以厨房的炒炉炉头数和蒸柜数量计算风量：一般每个炒炉炉头和蒸柜数量取2000-2500m 3/h 计算。
例：厨房的炒炉炉头数为：4个和蒸柜数量：2个。
风机的抽风量为：Q=（4+2）X2500=15000m 3/h
（2）、以烟罩的长度计算风量：一般每米烟罩取2000-2500m3/h计算。
例：厨房烟罩总长度为5米。
风机的抽风量为：Q=5X2500=12500m3/h
2、主风管风速的确定：
风管风速既要考虑系统的运行费用，又要考虑不要因风速太大而对周围的环境产生噪声干扰，抽油烟风管风速一般取10-15m/s。
3、风管断面形状的选择
风管断面形状有圆形和矩形两种。
两者相比：在相同断面积时，圆形风管的阻力小；材料省，强度较大；圆形风管直径较小时比较容易制造。
但圆形管件的放样、制作较矩形风管困难，布置时不易与建筑结构配合，明装时不易布置美观。
建议直径断面积≤0.07m2(即直径≤300mm)时选用圆形断面，直径断面积＞0.07m2时选用矩形断面。
矩形风管宽高比最大为8：1。
但自1：1到8：1的表面积要增加60%。
因此设计风管时，除特殊情况外，宽高比愈接近于1愈好，可以节省动力及制造和安装费用。
适宜的宽高比在3以下。
4、烟罩吸口的位置和尺寸的确定
烟罩吸口的位置应设置在炒炉的正上方，考虑吸风口的风速与主风管的风速相等，故烟罩吸口的长宽尺寸一般设置为：300X300mm，最
大不能超过：400X300mm。
5、风机与风管安装的注意事项
（1）、通风机与风管连接，在通风机进风口两倍叶轮直径长度范围内不能有弯头或其它管道截面发生突然变化，因通风机进风不顺畅而会造成通风机的性能异常。
（2）、通风机与风管连接，在通风机出风口两倍叶轮直径长度范围内不能有弯头或其它管道截面发生突然变化，会因在出风口处产生涡流而引起管道阻力急剧增加而导致通风机的风量下降。
（3）通风机进出风口与风管连接有弯头时推荐连接方式（图3）
6、抽油烟系统风管的阻力计算
风管内沿空气流动的阻力有两种，一种是由于空气本身的粘滞性及其
与管壁间的摩擦而产生的沿程能量损失，称为摩擦阻力；另一种是空气流经风管中的管件及设备时，由于流速的大小和方向变化以及产生涡流造成比较集中的能量损失，称为局部阻力。
a)摩擦阻力
风管摩擦阻力用Hm表示，单位长度的摩擦阻力用hm表示，hm称为比摩损。
摩擦阻力按下式计算
Hm=hmxL （mmH2O）
式中：L——风管的长度，单位：m。
hm——可直接由附图1比摩损图解图查出。
注：附图1比摩损图解图是按圆形风管得出的，为利用该图进行矩风管计算，需先将矩形风管断面折算成相当的圆形风管直径，即折算成当量直径。
再由此查得矩形风管的单位长度摩擦阻力。
矩形风管的当量直径：
D V=2ab/（a+b）mm
式中：a——矩形风管的宽度，单位：mm。
b——矩形风管的高度，单位：mm。
b)局部阻力
当空气流过断面变化的管件（如各种变径管、风管进出口、阀门）、
流向变化的管件（弯头）和流量变化的管件（如三通、四通、风管的侧面送、排风口）都会产生局部阻力。
局部阻力按下式计算：
Hju=ξυ2（ρ/2 ）（Pa）式中：ξ——局部阻力系数，可直接由附图2查出。
υ——计算局部阻力部份风管内的风速，单拉：m/s。
ρ——风管内的气体密度，一般取1.2kg/m3。
7、厨房抽油烟系统的设计计算实例：
有一如下图所示的厨房抽油烟系统。
风管用钢板制造，输送蒸气和油烟，气体温度为常温。
该系统釆用静电式油烟静化器，油烟静化器的阻力为250Pa。
对该系统进行计算，确定主风管尺寸和选择风机型号。
已知：1、烟罩8米，共的6外炒炉，1个蒸炉长度为2米。
2、静电式油烟静化器1个，油烟静化器的阻力为250Pa。
3、风管总长度为：（8+50+25+3+35+50）=171米。
4、连接风管共有90度弯头3个。
解：
1、确定抽风量
根据烟罩长度计算抽风量，每米烟罩的抽风量取值为：Qi=2500m3/h 总抽风量：∑Q =8X2500=20000 m3/h
2、确实风管风速
根据抽油烟风管风速一般取v=8-15m/s
这里选取计算风速为：v=12 m/s
3、确定主风管尺寸
风管截面计算公式：A=Q/（3600v）m2
计算主风管尺寸
A=20000/（3600X12）=0.46 m2
选用矩形风管：0.6X0.8=0.68 m2
主风管的实际风速: V=20000/（3600X0.68）=11.5m/s
4、计算主风管的摩擦阻力
计算矩形主风管的当量直径：
D V1=2ab/（a+b）=2X0.6X0.8/（0.6+0.8）=0.685m=685 mm
根据当量直径685mm和风管风速V=11.5 m/s查附图1比摩损图解图得:hm=0.25 mmH2O
主风管长度为:L=171m
主风管的摩擦阻力：Hm1=0.25x171=42.75mmH2OX9.81Pa=419Pa
5、计算局部阻力
根据附图2查得局部阻力系数ξ
90°矩形弧管头: h/D=1.3 R/D=0.8时ξ=0.6
计算1个90°矩形弧管头弯头局部阻力:
Hju=ξV2（ρ/2 ）
=0.6X11.52X（1.2/2）=47.5 Pa
计算3个90°矩形弧管头弯头局部阻力:
3X47.5=142.5Pa
6、计算系统总阻力
系统总阻力∑H=摩擦阻力Hm+局部阻力Hju+油烟静化器的阻力
=419+142.5+250
=811 Pa
附图1 比摩损图解图
