接地的种类除防雷接地外，还有交流工作接地、保护接地、直流接地、过电压保护接地、防静电接地、屏蔽接地等等。
电子设备的接地方式有独立地和联合接地。
独立地的接地电阻值除另有规定外，一般不大于4欧，并采用一点接地方式。
电子设备接地宜与防雷接地系统共设，但其接地电阻不宜大于1欧。
若与防雷地分设，两接地系统的距离不宜小于20米。
电力系统接地种类区分周建民在电网系统中，供电企业在不同场合采取了工作接地、保护接地、重复接地、防雷接地四种接地措施。
那么，它们之间有什么区别呢？工作接地。
在正常或事故情况下，为了保证电气设备可靠运行，而必须在电力系统中某一点进行接地，称为工作接地。
此种接地可采取直接接地或经特殊装置接地。
如变压器中性点的直接接地或经消弧线圈接地。
保护接地。
为防止因绝缘损坏而遭受触电的危险，将与电气设备带电部分相绝缘的金属外壳或构架，同接地体之间做良好的连接，称为保护接地。
如变压器底座和外壳接地、配电盘的框架接地、互感器的二次绕组接地，将与带电部分相绝缘的电气设备的金属外壳或构架，与中性点直接接地系统中的保护中性线相连接等。
重复接地。
将中性线上的一点或多点与大地再次做金属连接，称为重复接地。
如在三相四线制的中性线首端、分支点及沿线每1千米处和接户线处做的接地、与高压线路同杆架设的低压线路的中性线在共敷段首末段接地等。
防雷接地。
为了防止人、畜、建筑物、架空线路等遭受雷击而做的接地，称为防雷接地。
如与建筑物顶部避雷针及高压架空线路避雷线相连而做的接地等。
地与电（信号），这是一对形影不离的双胞胎。
接地，通常是指用导体与大地相连。
可在电子技术中的地，可能就与大地毫不相关，它只是电路中的一等电位面。
如收音机、电视机中的地，它只是接收机线路里的一电位基准点。
接地，在电力和电子技术中，既简单，又复杂，而且还必不可少。
按接地的作用，可分为工作接地、保护接地、过压保护接地、防静电接地、屏蔽接地、信号地等多种。
在广电技术中，以上几种接地类型都会遇到。

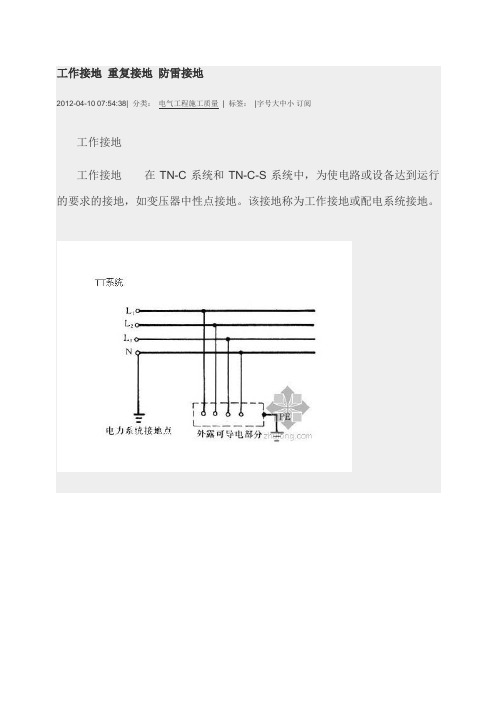

工作接地重复接地防雷接地2012-04-10 07:54:38| 分类：电气工程施工质量| 标签：|字号大中小订阅工作接地工作接地在TN-C系统和TN-C-S系统中，为使电路或设备达到运行的要求的接地，如变压器中性点接地。
该接地称为工作接地或配电系统接地。
工作接地的作用是保持系统电位的稳定性，即减轻低压系统由高压窜入低压系统所产生过电压的危险性。
如没有工作接地则当10kV的高压窜入低压时，低压系统的对地电压上升为5800V左右。
当配电网一相故障接地时，工作接地也有抑制电压升高的作用。
如没有工作接地，发生一相接地故障时，中性点对地电压可上升到接近相电压，另两相对地电压可上升到接近线电压。
如有工作接地，由于接地故障电流经工作接地成回路，对地电压的“漂移”受到抑制，在线电压0.4kV的配电网中。
中性点对地电压一般不超过50V，另外两相对地电压一般不超过250V。
重复接地重复接地就是在中性点直接接地的系统中，在零干线的一处或多处用金属导线连接接地装置。
在低压三相四线制中性点直接接地线路中，施工单位在安装时,应将配电线路的零干线和分支线的终端接地，零干线上每隔1千米做一次接地。
对于距接地点超过50米的配电线路，接入用户处的零线仍应重复接地，重复接地电阻应不大于10欧。
防雷接地防雷接地分为两个概念，一是防雷，防止因雷击而造成损害；二是静电接地，防止静电产生危害。
防雷接地装置部分概念：1）雷电接受装置：直接或间接接受雷电的金属杆（接闪器），如避雷针、避雷带（网）、架空地线及避雷器等。
2）引下线：用于将雷电流从接闪器传导至接地装置的导体。
3）接地线：电气设备、杆塔的接地端子与接地体或零线连接用的正常情况下不载流的金属导体。
4）接地体（极）：埋入土中并直接与大地接触的金属导体，称为接地体。
分为垂直接地体和水平接地体。
5）接地装置：接地线和接地体的总称。
6）接地网：由垂直和水平接地体组成的具有泄流和均压作用的网状接地装置。
保护接地，工作接地，重复接地的电阻要求嘿，朋友们！今天咱来唠唠保护接地、工作接地和重复接地的电阻要求，这可真不是小事儿啊！
就说保护接地吧，它就像是给电气设备穿上了一层保护衣。
比如说家里的电冰箱，它的金属外壳通过保护接地，能防止漏电时对人造成伤害。
那保护接地的电阻要求可不能马虎，一般要求不超过 4 欧姆呢！想象一下，如果这个电阻太大，那不就像保护衣破了个大洞，还怎么保护我们呀！
再来讲讲工作接地，这就好比是电气系统的稳定基石。
好比工厂里的大型机器，工作接地能让它稳定运行。
工作接地的电阻通常要更小一些，一般不超过 1 欧姆。
这不就像是盖房子，基石得稳稳的，房子才能牢固呀！如果工作接地的电阻不达标，那机器可能就会出故障，多闹心啊！
还有重复接地呢，它就像给安全上了一道双保险。
比如路灯的接地，有了重复接地就更放心了。
重复接地的电阻要求也不高，一般不超过10 欧姆。
这就好比是多了一层防护网，能让我们更安心，不是吗？
“哎呀，这些电阻要求真的这么重要吗？”当然啦！这可关系到我们的安全和设备的正常运行啊！如果不重视这些电阻要求，那后果可能不堪设想，就像在走钢丝一样危险。
所以啊，我们一定要严格按照要求来做好接地，确保这些电阻都在合格范围内。
不能有丝毫的马虎和疏忽！不要等到出了问题才后悔莫及呀！
这就是我的看法，保护接地、工作接地和重复接地的电阻要求绝不容忽视，一定要认真对待！。

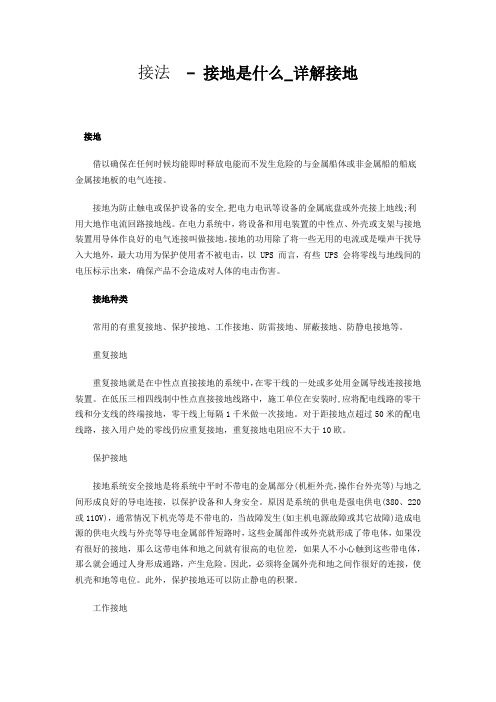

接法 - 接地是什么_详解接地接地借以确保在任何时候均能即时释放电能而不发生危险的与金属船体或非金属船的船底金属接地板的电气连接。
接地为防止触电或保护设备的安全,把电力电讯等设备的金属底盘或外壳接上地线;利用大地作电流回路接地线。
在电力系统中，将设备和用电装置的中性点、外壳或支架与接地装置用导体作良好的电气连接叫做接地。
接地的功用除了将一些无用的电流或是噪声干扰导入大地外，最大功用为保护使用者不被电击，以 UPS 而言，有些 UPS 会将零线与地线间的电压标示出来，确保产品不会造成对人体的电击伤害。
接地种类常用的有重复接地、保护接地、工作接地、防雷接地、屏蔽接地、防静电接地等。
重复接地重复接地就是在中性点直接接地的系统中，在零干线的一处或多处用金属导线连接接地装置。
在低压三相四线制中性点直接接地线路中，施工单位在安装时,应将配电线路的零干线和分支线的终端接地，零干线上每隔1千米做一次接地。
对于距接地点超过50米的配电线路，接入用户处的零线仍应重复接地，重复接地电阻应不大于10欧。
保护接地接地系统安全接地是将系统中平时不带电的金属部分(机柜外壳，操作台外壳等)与地之间形成良好的导电连接，以保护设备和人身安全。
原因是系统的供电是强电供电(380、220或11OV)，通常情况下机壳等是不带电的，当故障发生(如主机电源故障或其它故障)造成电源的供电火线与外壳等导电金属部件短路时，这些金属部件或外壳就形成了带电体，如果没有很好的接地，那么这带电体和地之间就有很高的电位差，如果人不小心触到这些带电体，那么就会通过人身形成通路，产生危险。
因此，必须将金属外壳和地之间作很好的连接，使机壳和地等电位。
此外，保护接地还可以防止静电的积聚。
工作接地接地网示意图地是为了使系统以及与之相连的仪表均能可靠运行并保证测量和控制精度而设的接地。
它分为机器逻辑地、信号回路接地、屏蔽接地，在石化和其它防爆系统中还有本安接地。
防雷接地组成防雷措施的一部分。
常见接地种类:重复接地、保护接地、工作接地、防雷接地、屏蔽接常见的接地种类有以下几项：重复接地、保护接地、工作接地、防雷接地、屏蔽接地、防静电接地等。
重复接地重复接地就是在中性点直接接地的系统中，在零干线的一处或多处用金属导线连接接地装置。
在低压三相四线制中性点直接接地线路中，施工单位在安装时,应将配电线路的零干线和分支线的终端接地，零干线上每隔1千米做一次接地。
对于距接地点超过50米的配电线路，接入用户处的零线仍应重复接地，重复接地电阻应不大于10欧。
保护接地电气设备在正常情况下不带电的金属外壳及金属支架与大地作电气连接，称为保护接地。
保护接地主要应用在中性点不接地的供电系统中。
倘若不采用保护接地措施，那么人体触及带电外壳时，由于输电线和大地之间存在分布电容而构成回路，使人体有电流通过而发生触电事故。
倘若电气设备采用了保护接地措施，那么人体触及带电外壳时，人体与保护接地装置的电阻并联。
由于接地电阻小于人体电阻，此时可以认为通过人体的电流很小，电流几乎不通过人体，避免了触电事故。
工作接地接地网示意图地是为了使系统以及与之相连的仪表均能可靠运行并保证测量和控制精度而设的接地。
它分为机器逻辑地、信号回路接地、屏蔽接地，在石化和其它防爆系统中还有本安接地。
防雷接地防雷接地是组成防雷措施的一部分，其作用是把雷电流引入大地。
建筑物和电气设备的防雷主要是用避雷器(包括避雷针、避雷带、避雷网和消雷装置等)。
避雷器的一端与被保护设备相接，另一端连接地装置。
当发生直击雷时，避雷器将雷电引向自身，雷电流经过其引下线和接地装置进入大地。
此外，由于雷电引起静电感应副效应，为了防止造成间接损害，如房屋起火或触电等，通常也要将建筑物内的金属设备、金属管道和钢筋结构等接地；雷电波会沿着低压架空线、电视天线侵入房屋，引起屋内电工设备的绝缘击穿，从而造成火灾或人身触电伤亡事故，所以还要将线路上和进屋前的绝缘瓷瓶铁脚接地。
屏蔽接地是消除电磁场对人体危害的有效措施，也是防止电磁干扰的有效措施。
重复接地、保护接地、工作接地、防雷接地、屏蔽接地、防静电接地接地为防止触电或保护设备的安全,把电力电讯等设备的金属底盘或外壳接上地线；利用大地作电流回路接地线。
在电力系统中，将设备和用电装置的中性点、外壳或支架与接地装置用导体作良好的电气连接叫做接地。
1、接地种类——常见的接地种类有以下几项重复接地、保护接地、工作接地、防雷接地、屏蔽接地、防静电接地等。
2、重复接地重复接地就是在中性点直接接地的系统中，在零干线的一处或多处用金属导线连接接地装置。
在低压三相四线制中性点直接接地线路中，施工单位在安装时,应将配电线路的零干线和分支线的终端接地，零干线上每隔1千米做一次接地。
对于距接地点超过50米的配电线路，接入用户处的零线仍应重复接地，重复接地电阻应不大于10欧。
保护接地电气设备在正常情况下不带电的金属外壳及金属支架与大地作电气连接，称为保护接地。
保护接地重要应用在中性点不接地的供电系统中。
假如不采纳保护接地措施，那么人体触及带电外壳时，由于输电线和大地之间存在分布电容而构成回路，使人体有电流通过而发生触电事故。
假如电气设备采纳了保护接地措施，那么人体触及带电外壳时，人体与保护接地装置的电阻并联。
由于接地电阻小于人体电阻，此时可以认为通过人体的电流很小，电流几乎不通过人体，避开了触电事故。
工作接地接地网示意图地是为了使系统以及与之相连的仪表均能牢靠运行并保证测量和掌控精度而设的接地。
它分为机器逻辑地、信号回路接地、屏蔽接地，在石化和其它防爆系统中还有本安接地。
防雷接地防雷接地是构成防雷措施的一部分，其作用是把雷电流引入大地。
建筑物和电气设备的防雷重要是用避雷器（包括避雷针、避雷带、避雷网和消雷装置等）。
避雷器的一端与被保护设备相接，另一端连接地装置。
当发生直击雷时，避雷器将雷电引向自身，雷电流经过其引下线和接地装置进入大地。
此外，由于雷电引起静电感应副效应，为了防止造成间接损害，如房屋起火或触电等，通常也要将建筑物内的金属设备、金属管道和钢筋结构等接地；雷电波会沿着低压架空线、电视天线侵入房屋，引起屋内电工设备的绝缘击穿，从而造成火灾或人身触电伤亡事故，所以还要将线路上和进屋前的绝缘瓷瓶铁脚接地。
水利水电施工中接地保护的分类用法马连生（中国水利水电第五工程局有限公司海外事业部，四川成都610066）简介：大型水利水电施工现场布置场面分为办公区、生活区，生产区，施工区，经常用的接地类型有工作接地；保护接地；防雷接地；防静电接地；隔离接地；屏蔽接地；作者结合水利水电工程施工供电工作实践，把接地的分类和使用方法介绍给大家进行讨论，不足之处，请大家提出宝贵意见。
1、工作接地（1）用于水利水电施工10KV以下配电网所有的变压器中性点接地，接地极可充分利用工程施工中可靠的自然接地体，如：埋设地下的供水和排水钢制管网；主体混凝土施工钢筋接地网；河床段施工用减压排水井护壁钢管；使用时要按照规范可靠连接，用仪表测量接地电阻≤4Ω，接地点安装警示标牌，做好巡检及定期检测记录。
（2）临时或应急供电系统，由于容量小，分布电容小,电源的中性点也可不做工作接地，如：配电变压器的容量在100KV A以下配电网（低压侧要有击穿保险器）；施工用移动发电机供电网可按IT方式系统运行；使用中注意线路材料绝缘等级和供电线路绝缘监察工作。
2、保护接地（TT系统）TT系统具有原理简明施工便捷特点，配合漏电保护开关非常适用于水利水电施工配电网。
（1）由于混凝土拌和楼以及人工骨料等系统的设备具有深埋地下的基础和连贯钢结构支撑这样结构接地网的接地电阻很容易做到满足≤4Ω的要求。
使用中注意用电设备要和金属结构可靠的连接，配电及控制室安装绝缘检查三相电压表，做好巡检及定期检测记录。
（2）用在主体混凝土施工浇筑场面，利用主体钢筋接地网的自然接地体优势，接地点安装警示标牌，配电干线盘柜安装绝缘检查三相电压表，施工场面的配电盘柜必须“一机、一闸、一漏”。
（3）用于水利水电施工中配套的办公区和生活区轻钢活动房的配电网，入户端电源必须配二级保护电漏电开关，电源插座的PE线和房屋金属框架良好接入接地网（可利用埋设附近的主供水钢管布置制作接地电阻≤4Ω接地网）。
重复接地就是在中性点直接接地的系统中，在零干线的一处或多处用金属导线连接接地装置。
在低压三相四线制中性点直接接地线路中，施工单位在安装时,应将配电线路的零干线和分支线的终端接地，零干线上每隔1千米做一次接地。
对于距接地点超过50米的配电线路，接入用户处的零线仍应重复接地，重复接地电阻应不大于10欧。
重复接地的优点零线重复接地能够缩短故障持续时间，降低零线上的压降损耗，减轻相、零线反接的危险性。
在保护零线发生断路后，当电器设备的绝缘损坏或相线碰壳时，零线重复接地还能降低故障电器设备的对地电压，减小发生触电事故的危险性。
因此零线重复接地在供电网络中具有相当重要的作用，而这一作用却往往被人们忽视了。
注意！在TN-S（三相五线制）系统中，零线是不允许重复接地的。
零线是旧称，此处已经不准确，三相五线的各线为3根相线、一根中性线、一根接地保护线（即PE线）。
不允许重复接地是因为如果中性线重复接地，三相五线制漏电保护检测就不准确，无法起到准确的保护作用。
故，零线不允许重复接地，实际上是漏电检测点后不能重复接地。
种类1、防雷接地：为把雷电迅速引入大地，以防止雷害为目的的接地。
防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。
2、交流工作接地将电力系统中的某一点，直接或经特殊设备与大地作金属连接。
工作接地主要指的是变压器中性点或中性线（N线）接地。
N线必须用铜芯绝缘线。
在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。
必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与PE线连接。
3、安全保护接地安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。
即将大楼内的用电设备以及设备附近的一些金属构件，有PE线连接起来，但严禁将PE线与N线连接。
4、直流接地为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。
1、范围本工艺标准适用于电力系统建筑工程的建筑物和构筑物的防雷及防雷接地、保护接地、工作接地、重复接地及屏蔽接地装置。
2、施工准备2.1 材料要求2.1.1 镀锌钢材有扁钢、角钢、圆钢、钢管等，使用时应注意采用冷镀锌还是采用热镀锌材料，应符合设计规定。
产品应有材质检验证明及产品出厂合格证。
2.1.2 镀锌辅料有铅丝（即镀锌铁丝）、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。
2.1.3 电焊条、氧气、乙炔、沥青漆、混凝土支架，预埋铁件，小线，水泥，砂子，塑料管，红油漆、白油漆、防腐漆、银粉，黑色油漆等。
2.2 主要机具2.2.1 常用电工工具、手锤、钢锯、锯条、压力案子、铁锹、大锤、冲击钻、电焊机、电焊工具等。
2.3 作业条件2.3.1 接地体作业条件：（1）按设计位置清理好场地。
（2）底板筋与柱筋连接处已绑扎完。
（3）桩基内钢筋与柱筋连接处已绑扎完。
2.3.2 接地干线作业条件：（1）支架安装完毕。
（2）保护管已预埋。
（3）土建抹灰完毕。
2.3.3 支架安装作业条件：（1）各种支架已运到现场。
（2）结构工程已完成。
（3）室外必须有脚手架或爬梯。
2.3.4 防雷引下线暗敷设作业条件：（1）建筑物（或构筑物）有脚手架或爬梯，达到能上人操作的条件。
（2）利用主筋作引下线时，钢筋绑扎完毕。
2.3.5 防雷引下线明敷设作业条件：（1）支架安装完毕。
（2）建筑物（或构筑物）有脚手架或爬梯达到能上人操作的条件。
（3）土建外装修完毕。
2.3.6 避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时，配合作此项工作。
2.3.7 避雷网安装作业条件：（1）接地体与引下线必须做完。
（2）支架安装完毕。
2.3.8 避雷针安装作业条件：（1）接地体及引下线必须做完。
（2）需要脚手架处，脚手架搭设完毕。
（3）土建结构工程已完，并随结构施工做完预埋件。
3、操作工艺3.1 工艺流程接地体→接地干线→引下线暗敷（支架、引下线明敷）→避雷带或均压环→避雷针（避雷网）。
3.2 接地体安装工艺人工接地体（极）安装应符合以下规定：3.2.1 人工接地体（极）的最小尺寸见表3－48所示。
钢接地体和接地线的最小规格表3-48种类、规格及单位地上地下室内室外交流电流回路直流电流回路圆钢直径（mm）6 8 10 12扁钢截面（mm2）60 100 100 100厚度（mm2）3 4 4 6角钢厚度（mm）2 2.5 4 6钢管管壁厚度（mm）2.5 2.5 3.5 4.53.2.2 接地体的埋设深度其顶部不应小于0.6m，角钢及钢管接地体应垂直配置。
3.2.3 垂直接地体长度不应小于2.5m，其相互之间间距一般不应小于5m。
3.2.4 接地体埋设位置距建筑物不宜小于1.5m；遇在垃圾灰渣等埋设接地体时，应换土，并分层夯实。
3.2.5 当接地装置必须埋设在距建筑物出人口或人行道小于3m时，应采用均压带做法或在接地装置上面敷设50~90mm厚度添置沥清层。
其宽度应超过接地装置2m。
3.2.6 接地体（线）的连接应采用焊接，焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。
3.2.7 采用搭接焊时，其焊接长度如下：（1）镀锌扁钢不小于其宽度的2倍，三面施焊。
（当扁钢宽度不同时，搭接长度以宽的为准）敷设前扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放。
（2）镀锌圆钢焊接长度为其直径的6倍并应双面施焊（当直径不同时，搭接长度以直径大的为准）。
（3）镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的6倍。
（4）镀锌扁钢与镀锌钢管（或角钢）焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，还应直接将扁钢本身弯成弧形（或直角形）与钢管（或角钢）焊接。
3.2.8 当接地线遇有白灰焦渣层而无法避开时，应用水泥砂浆全面保护。
3.2.9 采用化学方法降低土壤电阻率时，所用材料应符合下列要求：（1）对金属腐蚀性弱；（2）水溶性成分含量低。
3.2.10 所有金属部件应镀锌。
操作时，注意保护镀锌层。
3.3 人工接地体（极）安装3.3.1 接地体的加工：根据设计要求的数量，材料规格进行加工，材料一般采用钢管和角钢切割，长度不应小于2.5m。
如采用钢管打入地下应根据土质加工成一定的形状，遇松软土壤时，可切成斜面形。
为了避免打入时受力不均使管子歪斜，也可加工成扁尖形；遇土质很硬时，可将尖端加工成锥形，如选用角钢时，应采用不小于40×40×4mm的角钢，切割长度不应小于2.5m，角钢的一端应加工成尖头形状。
3.3.2 挖沟：根据设计图要求，对接地体（网）的线路进行测量弹线，在此线路上挖掘深为0.8~1m，宽为0.5m的沟，沟上部稍宽，底部如有石子应清除。
3.3.3 安装接地体（极）：沟挖好后，应立即安装接地体和敷设接地扁钢，防止土方坍塌。
先将接地体放在沟的中心线上，打入地中，一般采用手锤打入，一人扶着接地体，一人用大锤敲打接地体顶部。
为了防止将接钢管或角钢打劈，可加一护管帽套入接地管端，角钢接地可采用短角钢（约l0cm）焊在接地角钢一即可。
使用手锤敲打接地体时要平稳，锤击接地体正中，不得打偏，应与地面保持垂直，当接地体顶端距离地600mm时停止打入。
3.3.4 接地体间的扁钢敷设：扁钢敷设前应调直，然后将扁钢放置于沟内，依次将扁钢与接地体用电焊（气焊）焊接。
扁钢应侧放而不可放平，侧放时散流电阻较小。
扁钢与钢管连接的位置距接地体最高点约100mm。
焊接时应将扁钢拉直，焊好后清除药皮，刷沥青做防腐处理，并将接地线引出至需要位置，留有足够的连接长度，以待使用。
3.3.5 核验接地体（线）：接地体连接完毕后，应及时请质检部门进行隐检、接地体材质、位置、焊接质量，接地体（线）的截面规格等均应符合设计及施工验收规范要求，经检验合格后方可进行回填，分层夯实。
最后，将接地电阻摇测数值填写在隐检记录上。
3.4 自然基础接地体安装3.4.1 利用无防水底板钢筋或深基础做接地体。
利用无防水底板钢筋或深基础做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好。
再将柱主筋（不少于2根）底部与底板筋搭接焊好，并在室外地面以下将主筋焊好连接板，消除药皮，并将两根主筋用色漆做好标记以便于引出和检查。
应及时请质检部门进行隐检，同时做好隐检记录。
3.4.2 利用柱形桩基及平台钢筋做好接地体，按设计图尺寸位置，找好桩基组数位置，把每组桩基四角钢筋搭接封焊，再与柱主筋（不少于2根）焊好，并在室外地面以下，将主筋预埋好接地连接板，清除药皮，并将两根主筋用色漆做好标记以便于引出和检查。
应及时请质检部门进行隐检，同时做好隐检记录。
3.5 接地干线的安装应符合以下规定3.5.1 接地干线穿墙时，应加套管保护，跨越伸缩缝时，应做煨弯补偿。
3.5.2 接地干线应设有为测量接地电阻而预备的断接卡子，一般采用暗盒装入，同时加装盒盖并做上接地标记。
3.5.3 接地干线跨越门口时应暗敷设于地面内（做地面以前埋好）。
3.5.4 接地干线距地面应不小于200mm，距墙面应不小于l0mm，支持件应采用40×4mm的扁钢，尾端应制成燕尾状，入孔深度与宽度各为50mm，总长度为70mm。
支持件间的水平直线距离一般为lm，垂直部分为1.5m，转弯部分为0.5m。
3.5.5 接地干线敷设应平直，水平度与垂直度允许偏差2/1000，但全长不得超过l0mm。
3.5.6 转角处接地干线弯曲半径不得小于扁钢厚度的2倍。
3.5.7 接地干线应刷黑色油漆，油漆应均匀无遗漏，但断接卡子及接地端子等处不得刷油漆。
3.6 接地干线安装接地干线应与接地体连接的扁钢相连接，它分为室内与室外连接两种，室外接地干线与支线一般敷设在沟内。
室内的接地干线多为明敷，但部分设备连接的支线需经过地面，也可以埋设在混凝土内。
具体安装方法如下：3.6.1 室外接地干线敷设：（1）首先进行接地干线的调直、测位、打眼、煨弯，并将断接卡子及接地端子装好。
（2）敷设前按设计要求的尺寸位置先挖沟。
挖沟要求见3.3，然后将扁钢放平埋入。
回填土应压实但不需打夯，接地干线末端露出地面应不超过0.5m，以便接引地线。
3.6.2 室内接地干线明敷设：（1）预留孔与埋设支持件：按设计要求尺寸位置，预留出接地线孔，预留孔的大小应比敷设接地干的厚度、宽度各大出6mm以上。
其方法有以下一种：A、施工时可按上述要求尺寸锯一段扁钢预埋在墙壁内，当混凝土还未凝固时，抽动扁钢以便待凝固后易于抽出。
B、将扁钢上包一层油毛毡或几层牛皮纸后埋设在墙壁内，预留孔距墙壁表面应为15~20mm。
C、保护套可用厚1mm以上铁皮做成方形或圆形，大小应使接地线穿入时，每边有6mm以上的空隙。
（2）支持件固定：根据设计要求先在砖墙（或加气混凝土墙、空心砖）上确定坐标轴线位置，然后随砌墙将预制成50×50mm 的方木样板放入墙内待墙砌好后将方木样板剔出，然后将支持件放入孔内，同时洒水淋湿孔洞，再用水泥砂浆将支持件埋牢，待凝固后使用。
现浇混凝土墙上固定支架，先根据设计图要求弹线定位，钻孔，支架做燕尾埋入孔中，找平正，用水泥砂浆进行固定。
（3）明敷接地线的安装要求A、敷设位置不应妨碍设备的拆卸与检修，并便于检查。
B、接地线应水平或垂直敷设，也可沿建筑物倾斜结构平行在直线段上，不应有高低起伏及弯曲情况。
C、接地线沿建筑物墙壁水平敷设时，离地面应保持250~300mm的距离，接地线与建筑物墙壁间隙应不小于l0mm。
D、明敷的接地线表面应涂以15~l00mm宽度相等的绿色漆和黄色漆相间的条纹，其标志明显。
E、在接地线引向建筑物内的入口处检修用临时接地点处，均应刷白色底漆后标以黑色；符号，其符号为“主”标志明显。
（4）明敷接地线安装：当支持件埋设完毕，水泥砂浆凝固后，可敷设墙上的接地线。
将接地扁钢沿墙吊起，在支持件一端用卡子将扁钢固定，经过隔墙时穿跨预留孔，接地干线连接处应焊接牢固。
末端预留或连接应符合设计要求。
3.7 避雷针制作与安装3.7.1 壁雷针制作与安装应符合以下规定（1）所有金属部件必须镀锌，操作时注意保护镀锌层。
（2）采用镀锌钢管制作针尖，管壁厚度不得小于3mm，钉尖刷锡长度不得小于70mm。
（3）多节避雷针各节尺寸见表3－49。
钉体各节尺寸表3-49项目针全高（mm）1.02.03.04.05.0上节1000 2000 1500 1000 1500中节—— 1500 1500 1500下节——— 1500 2000（4）避雷针应垂直安装牢固，垂直度允许偏差为3/1000。
（5）焊接要求详见第4.2.2.（2）条清除药皮后刷防锈漆。
（6）避雷针一般采用圆钢或钢管制成，其直径不应小于下列数值：A、独立避雷针一般采用直径为19mm镀锌圆钢。
