什么是防雷接地

【防雷接地】：防雷接地分为两个概念，一是防雷，避免因雷击而造成损害；二是静电接地，避免静电产生危害。

【等电位联结】：强调有可能带电伤人或物的导电体被连接并和大地电位相等的连接。

【等电位联结】：将建筑物内部和建筑物本身的所有的大金属构件全数用母排或导线进行电气连接，使整个建筑物的正常非带电导体处于电气连通状态。

等电位联结分为总等电位联结（MEB）、辅助等电位联结（SEB）、局部等电位联结（LEB）。

电气等电位联结工程隐蔽验收记录说明1.总等电位联结、局部等电位联结完成后，隐蔽前应做验收记录。

2.分项工程名称：建筑等电位联结。

3.等电位联结类别：分为总等电位联结、局部等电位联结、辅助等电位联结等。

4.简图：不便于用文字描述的画出简图。

5.隐蔽内容：1.等电位箱、盒联结线，等电位联结端子板材质、规格、截面。

2.联结导体的连接形式及连接质量。

3.联结线与各种管道及其他需做等电位连接设备连接处的材质及连接质量状况。

4.防腐处理情况。

6.结论：是否符合规范或设计要求；是否同意隐蔽验收。

某住宅小区电气工程监理工作内容内容介绍1、材料进场检验：PVC管、钢管检查管材的质量及相关材质的检验报告和资质证明文件。

电线的线径及绝缘层的厚度和绝缘电阻的摇测是否符合规范要求。

开关、插座面板、配电箱检查观感质量和内在质量及相关的检验报告和资质整明文件。

2、基础施工时重点检查：防雷接地装置及防雷接地环和等电位的焊接质量和防腐方法。

强、弱电进户管的预埋位置标高及施工工艺。

具体做法：防雷接地与等电位利用基础圈梁内的两根主筋焊一圈，搭接倍数不得少于钢筋直径的6倍双面焊接。

接地环的焊接，扁钢与扁钢搭接为扁钢宽度的2倍3面焊接。

扁钢与圆钢搭接为圆钢直径的6倍双面焊接。

焊口应滑腻无夹渣咬肉现象，防腐方法到位无漏刷现象。

强、弱电进户管敷设要认真查对图纸，测量位置、标高基础部位各管线弯曲度应大于10倍D，焊管采纳套管焊接套管长度不得小于管径的倍。

1有关概念把电气设备与接地装置连接起来，称为接地。

电气设备的接地是保证人身安全及电气设备正常工作的重要部分，也是防雷技术最重要的环节。

接地按其作用可分为三类：（1）保护接地，指正常情况下将电气设备外壳及不带电金属部分的接地。

如发电机、变压器等电气设备外壳的接地。

（2）工作接地，指电力、通讯等系统中利用大地做导线或为保证其正常运行所进行的接地。

如供电系统中的三相四线制中的地线，某些变压器中性点接地等。

（3）防雷接地，指过电压保护装置或设备的金属结构的接地。

如避雷器的接地、避雷针构架的接地等，也称过电压保护接地。

接地装置由接地体和接地线组成。

接地电阻，指电流通过接地装置流向大地受到的阻碍作用。

在数值上，接地电阻是电气设备的接地体对接地体无穷远处的电压与接地电流之比，即Re＝Uj／Ie式中：Re──接地电阻（Ω）Ie──接地电流（A）Uj──接地体对接地体无穷远处的电压（V）影响接地电阻的主要原因有土壤电阻率、接地体的尺寸、形状及埋入深度、接地线与接地体的连接等。

2防雷接地装置的结构无论是防直击雷或感应雷，最终都是通过接地装置将雷电流送入大地。

所以，没有完善的接地装置是无法完成避雷任务的。

在防雷工程设计、施工、验收中，人们往往习惯单方面追求接地电阻的数值，将接地电阻的大小，作为衡量防雷工程质量的最重要指标，认为接地电阻越小，防雷效果越好，被保护的对象就越安全。

对避雷系统接地装置的接地电阻值有一定的要求是无可非议的，因为接地电阻越小，散流越快，落雷物体高电位保持时间就越短，危险越小，以至于跨步电压、接触电压也越小。

然而，理论和实践证明，接地网的结构较接地电阻更应受到重视。

随着科学技术的飞速发展，人们对现代建筑物这一名词已不陌生。

所谓现代建筑物，即标志着建筑物内有供电、计算机、通讯等系统在运行。

为了这些系统的安全运行，往往需要多种类别的接地装置，怎样合理、科学的处理其相互关系也就成为不可回避的问题。

3独立接地已基本被取代独立接地是指需要接地的系统分别独立地建立接地网，且各接地网之间要求有足够的距离。

防雷接地原理雷电是指大气中的电荷在云间或云地之间突然放电的现象。

对于人类和设备来说，雷电是非常危险的，因此我们需要采取一些措施来保护自己和设备免受雷击的伤害。

其中一个重要的措施就是进行防雷接地。

防雷接地的原理是将设备或建筑物与地球大地建立良好的接触，以便将雷电引入地下，从而避免对设备和人员造成损害。

具体来说，防雷接地的原理可以描述如下：1. 接地极：在设备或建筑物中，我们通常会安装一个接地极。

接地极通常是由一根或多根导体组成，这些导体通过埋入地下与地球大地形成良好的接触。

2. 接地线：接地极通过一根或多根接地线与设备或建筑物连接。

接地线通常是由导电材料制成，如铜或铝。

接地线负责将雷电引导到接地极，并将其沿着地下传输，避免对设备和人员造成损害。

3. 接地网：对于大型建筑物或设备，我们可能需要建立一个接地网。

接地网是一种由导体组成的网状结构，它连接了多个接地极和接地线，形成一个大的接地系统。

接地网能够更好地分散雷电能量，将其引导到地下。

通过以上防雷接地原理，我们可以有效地将雷电引导到地下，从而保护设备和人员的安全。

在进行防雷接地时，我们还需要注意以下几点：1. 测量接地电阻：通过测量接地电阻，我们可以评估接地系统的有效性。

接地电阻越小，说明接地系统越良好。

2. 使用合适的材料：为了保证系统的导电性能，我们需要选择合适的导体材料，如铜或铝。

3. 定期维护：接地系统需要定期检查和维护，以确保其有效性。

对于接地线等易受损的部件，需要及时更换。

总之，防雷接地是一种保护设备和人员免受雷击伤害的重要措施。

通过将雷电引导到地下，我们可以有效地减轻雷击带来的危险。

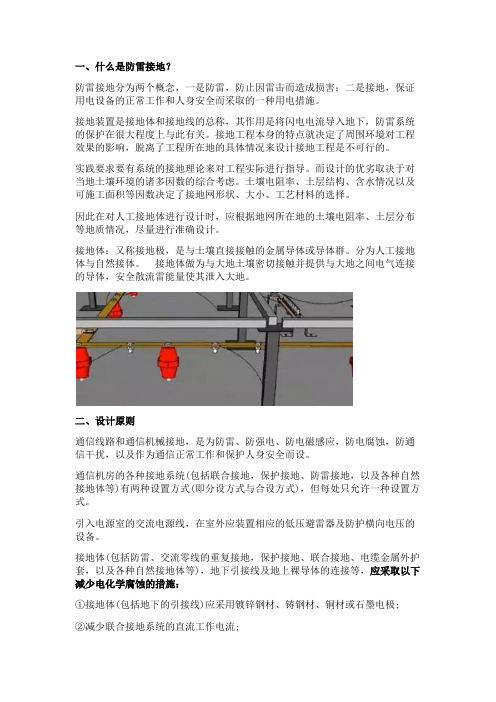

一、什么是防雷接地？防雷接地分为两个概念，一是防雷，防止因雷击而造成损害；二是接地，保证用电设备的正常工作和人身安全而采取的一种用电措施。

接地装置是接地体和接地线的总称，其作用是将闪电电流导入地下，防雷系统的保护在很大程度上与此有关。

接地工程本身的特点就决定了周围环境对工程效果的影响，脱离了工程所在地的具体情况来设计接地工程是不可行的。

实践要求要有系统的接地理论来对工程实际进行指导。

而设计的优劣取决于对当地土壤环境的诸多因数的综合考虑。

土壤电阻率、土层结构、含水情况以及可施工面积等因数决定了接地网形状、大小、工艺材料的选择。

因此在对人工接地体进行设计时，应根据地网所在地的土壤电阻率、土层分布等地质情况，尽量进行准确设计。

接地体：又称接地极，是与土壤直接接触的金属导体或导体群。

分为人工接地体与自然接体。

接地体做为与大地土壤密切接触并提供与大地之间电气连接的导体，安全散流雷能量使其泄入大地。

二、设计原则通信线路和通信机械接地，是为防雷、防强电、防电磁感应，防电腐蚀，防通信干扰，以及作为通信正常工作和保护人身安全而设。

通信机房的各种接地系统(包括联合接地，保护接地、防雷接地，以及各种自然接地体等)有两种设置方式(即分设方式与合设方式)，但每处只允许一种设置方式。

引入电源室的交流电源线，在室外应装置相应的低压避雷器及防护横向电压的设备。

接地体(包括防雷、交流零线的重复接地，保护接地、联合接地、电缆金属外护套，以及各种自然接地体等)，地下引接线及地上裸导体的连接等，应采取以下减少电化学腐蚀的措施：①接地体(包括地下的引接线)应采用镀锌钢材、铸钢材、铜材或石墨电极;②减少联合接地系统的直流工作电流;③保护接地系统应没有直流或交流电流;④引入电缆应采用有绝缘外护套的电缆或将电缆金属外护套与室内接地系统加绝缘措施;⑤两种不同的金属线(或金属排)连接时，应尽量采用熔接，保证无假焊、虚焊，当采用紧固件连接时，其连接处应镀锡。

防雷接地图纸怎么看一、防雷接地防雷接地分为两个概念一是防雷，防止因雷击而造成损害；二是静电接地，防止静电产生危害。

（一）、工厂防雷分为整体结构防雷，就是主厂房防雷，主要基础打接地极、接地带，形成一个接地网，接地电阻小于10欧。

再与主厂房的钢筋或钢构的主体连接。

水泥混凝土屋顶接避雷带或避雷针，墙外地面还得留有接地测试点，钢构应用镀锌扁铁作直接引到屋顶。

（二）、供电系统接地分为保护接地和工作点接地，保护接地是带电设备外壳接地。

工作点接地指零线接地，接地网做法与避雷接地方式一样，接地电阻小于4欧。

如达不到要求，则应加接地极，条件不好的，应加电解物及（或）更换土壤。

工作接地和保护接地在配电室独立引出，系统可并为一个。

工作方式，如地线和零线分开，也可合为一引到用电系统（或设备）。

接地系统须重复接地。

也有独立分开的方式，TN-S系统。

零地不能再合为一。

（三）、仪器仪表接地系统。

该系统接地电阻小于1欧，不能与防雷接地连接。

（四）、防静电接地，如油管等，每隔（弯头）35米就得有一处可靠接地（可系统也可独立），电阻小于30欧。

二、防雷接地装置部分概念1）雷电接受装置：直接或间接接受雷电的金属杆（接闪器），如避雷针、避雷带（网）、架空地线及避雷器等。

2）引下线：用于将雷电流从接闪器传导至接地装置的导体。

3）接地线：电气设备、杆塔的接地端子与接地体或零线连接用的正常情况下不载流的金属导体。

4）接地体（极）：埋入土中并直接与大地接触的金属导体，称为接地体。

分为垂直接地体和水平接地体。

5）接地装置：接地线和接地体的总称。

6）接地网：由垂直和水平接地体组成的具有泄流和均压作用的网状接地装置。

7）接地电阻：接地体或自然接地体的对地电阻的总和，成为接地装置的接地电阻，其数值等于接地装置对地电压与通过接地体流入地中电流的比值。

同时接地电阻也是恒量接地装置水平的标志。

三、识图方法首先看说明，然后看图中的标注了的线安装的位置，再看各个柱子或剪力墙位置是否有引下线。

防雷接地技术标准及规范一、引言。

防雷接地技术是指在雷电活动频繁的地区，为了保护建筑物和设备免受雷击危害，采取的一系列接地措施。

良好的防雷接地技术不仅可以保护人身安全，还能保护设备和建筑物不受雷击损害，是保障生产和生活安全的重要措施。

二、防雷接地技术的重要性。

1. 保护人身安全，在雷电活动频繁的地区，建筑物和设备如果没有良好的防雷接地技术，很容易受到雷击危害，对人身安全造成严重威胁。

2. 保护设备和建筑物，雷击对设备和建筑物的损害往往是不可估量的，良好的防雷接地技术可以有效减少雷击对设备和建筑物的损害。

三、防雷接地技术的标准及规范。

1. 地面接地，地面接地是指将建筑物和设备的金属外壳通过导线连接到地下的导体，以便将雷电的电荷引入地下，减少雷击对建筑物和设备的损害。

地面接地的标准应符合国家相关规范，接地电阻应控制在一定范围内。

2. 设备接地，设备接地是指将设备的金属外壳通过导线连接到地下的导体，以便将雷电的电荷引入地下，减少雷击对设备的损害。

设备接地的标准应符合国家相关规范，接地电阻应控制在一定范围内。

3. 避雷针，在高层建筑或者设备上安装避雷针，可以有效吸引雷电，减少雷击对建筑物和设备的损害。

避雷针的安装应符合国家相关规范，避雷针的高度和数量应根据建筑物和设备的实际情况确定。

4. 接地测试，对建筑物和设备的接地进行定期测试，确保接地电阻符合国家相关规范，保证防雷接地技术的有效性。

四、结论。

防雷接地技术是保护人身安全、设备和建筑物的重要措施，其标准及规范的制定和执行对于减少雷击损害具有重要意义。

在实际应用中，应严格按照国家相关规范执行，定期检测和维护防雷接地设施，确保其有效性，最大限度地减少雷击对人身和财产造成的损害。

防雷与接地防雷接地是受到雷电袭击（直击、感应或线路引入）时，通过组成拦截、疏导，最后泄放入地的一体化系统以防止由直击雷或雷电的电磁脉冲对建筑物本身或其内部设备造成损害的防护技术。

常有信号（弱电）防雷地和电源（强电）防雷地之分，区分的原因不仅仅是因为要求接地电阻不同，而且在工程实践中信号防雷地常附在信号独立地上，和电源防雷地分开建设。

防雷和接地的关系雷电防护分为两个概念，一是防雷，防止因雷击而造成损害；二是接地，保证用电设备的正常工作和人身安全。

防雷与接地是统一的，二者缺一不可。

只有防雷措施而无接地，无法迅速泄流放电，反之，设备将直接遭受强大电流的冲击，无论哪种情况系统都将受到破坏甚至瘫痪。

只要通过合理配置，使之融为一体，就能有效确保系统的稳定工作，从而发挥出系统防护工作的最佳效果。

防雷接地的组成1、雷电接受装置：直接或间接接受雷电的金属杆（接闪器），如避雷针、避雷带（网）、架空地线及避雷器等；2、接地线（引下线）：雷电接受装置与接地装置连接用的金属导体。

它的作用是把雷电接受装置上的雷电流传递到接地装置上，接地线一般采用圆钢或扁钢组成；3、接地体：包括接地装置和装置周围的土壤或混凝土，作用是把雷击电流有效地泄入大地，现在常用的接地装置有水平接地极、垂直接地极、延长接地极和基础接地极。

雷电的防护雷电的防护可分为两方面，即直击雷的防护和感应雷的防护。

由于直击雷和感应雷的侵害渠道不同，防护措施也就不同。

1、直击雷的防护目前，防直击雷都是采用避雷针、避雷带、避雷线、避雷网作为接闪器，然后通过良好的接地装置迅速而安全地把它送回大地。

2、感应雷的防护感应雷的防护是从整体和系统上建立起三维的防护体系，主要包括在被保护设备构成的系统中采取以下措施:（1）电源防雷：配电系统电源防雷应采用三级防护，避雷器采用的是(B、C、D)三级防雷的方式。

第一级保护(B级)，一般安装在建筑物输入电源总配电室内的进线配电柜上，主要用于保护整幢建筑物用电设备或单位的主要用电设备；第二级保护(C级)，主要安装在设备配电柜上；第三级保护(D级)主要安装于各个用电设备的电源端，用于保护最终的用电设备。

电气防雷接地分类和要求电气防雷接地是指在电气系统中建立良好的接地系统，以保护设备和人员免受雷击和电击的危害。

根据不同的需求和要求，电气防雷接地可以分为以下几类：直接接地、间接接地和防雷接地。

1. 直接接地：直接接地是指将电气设备或建筑物的金属部分通过导线直接连接到地下导体上，以达到接地的目的。

直接接地的要求包括接地电阻、接地体的材料和尺寸等。

接地电阻是评价接地效果的重要指标，通常要求接地电阻低于指定的限值。

接地体的材料可以选择铜、镀锌钢等导电性能良好的材料，而接地体的尺寸则需要根据设备的负荷和接地电阻的要求来确定。

2. 间接接地：间接接地是指通过中间介质将电气设备或建筑物的金属部分与地下导体相连接。

常见的间接接地方式包括引下线接地和接地网接地。

引下线接地是指将设备或建筑物的金属部分与引下线相连接，然后将引下线连接到地下导体上。

接地网接地是指将设备或建筑物的金属部分与接地网相连接，然后将接地网连接到地下导体上。

间接接地的要求包括接地介质的材料和尺寸、接地线的选择和布置等。

接地介质可以选择导电性能良好的材料，如铜排或镀锌钢带。

接地线的选择和布置要根据设备的特点、环境条件和接地要求来确定。

3. 防雷接地：防雷接地是指在电气系统中建立用于抵御雷电冲击的接地系统。

防雷接地的要求包括接地电阻、接地体的材料和尺寸等。

接地电阻是评价防雷接地效果的重要指标，通常要求接地电阻低于指定的限值。

接地体的材料可以选择铜、镀锌钢等导电性能良好的材料，而接地体的尺寸则需要根据雷电冲击的能量和接地电阻的要求来确定。

电气防雷接地的分类和要求在不同的国家和行业标准中可能存在差异，因此在设计和施工过程中需要参考和遵守相关的标准和规范。

此外，电气防雷接地的有效性还与接地系统的周围环境、土壤特性等因素有关，因此在实际应用中需要综合考虑各种因素，确保接地系统的安全可靠性。

电气防雷接地根据不同的需求和要求可以分为直接接地、间接接地和防雷接地。

防雷接地体的埋设规格1. 引言嘿，朋友们！今天我们来聊聊一个很重要但常常被忽视的话题，那就是防雷接地体的埋设规格。

说到雷雨天，谁不想安全一点儿呢？所以啊，这个接地体就像是你身边的好朋友，关键时刻能保护你。

咱们就轻轻松松地来聊聊，怎样把它埋得稳稳当当，让它在暴风雨中也能安然无恙。

2. 什么是防雷接地体？2.1 定义首先，咱们得搞清楚什么是防雷接地体。

简单来说，它就是一个帮助电流顺利流入大地的装置，像一条通道，确保雷电不会对我们的建筑物造成伤害。

想象一下，如果没有它，雷电就像个调皮捣蛋的小孩，可能会把我们的设备和房子搞得一团糟。

2.2 作用那它具体有什么作用呢？第一，它可以有效地引导雷电流到地面，减少对设备的损坏；第二，它还能防止电气设备因雷击产生的过电压而受损。

就像你在暴风雨中躲进了一个安全的地方，心里踏实得很。

3. 埋设规格3.1 深度与长度现在来谈谈埋设规格，这可不是随便找个地方就能埋的哦！一般来说，接地体的埋设深度要达到1.5米以上，确保能和地面形成良好的接触。

这就像我们在沙滩上埋下的铲子，越深越稳，不容易被风吹走。

而长度方面，通常建议使用不小于2.5米的接地棒，这样才能有效地分散雷电流。

3.2 材料与连接接下来是材料选择，咱们可不能马虎。

常见的材料有铜、镀锌铁和不锈钢等，当然铜是最靠谱的，尽管价格偏贵，但它的导电性能真是一流，使用寿命也长。

而连接部分，得注意把所有的接地体连接得牢牢的，不能让它们“各自为政”。

用优质的接地线，确保接地电阻低，电流顺畅，简直就像一条顺水推舟的河流。

4. 注意事项4.1 环境因素说完了埋设，咱们再来聊聊注意事项。

埋设接地体时，要考虑周围的环境。

如果地质条件不好，比如土壤干燥、沙土多，那就要额外增加埋设的数量，保证接地效果。

就像种花，土壤不好再好的种子也长不大。

4.2 定期检查最后，别忘了定期检查！接地体就像我们的身体，得不时看看有没有问题。

每隔一段时间就要测量接地电阻，确保它还能正常工作。
