供电系统的防雷与接地

变电站设施的防雷与接地技术随着电力系统的发展，变电站的重要性在电力传输和供应中愈加突出。

然而，由于变电站常常处在露天环境下并且承担着电力传输的任务，其设备和设施容易受到雷电的影响。

因此，实施适当的防雷与接地技术对于确保变电站的正常运行和电力安全至关重要。

首先，变电站应该配备适当的防雷设施。

常见的防雷设施包括避雷针和避雷网。

避雷针是安装在建筑物或设备上的尖峰，主要作用是引导雷电流经过，从而将雷电流安全地释放到大地中。

而避雷网则是由金属网制成的防雷网，其目的是将雷电流均匀地分散到大地中，减少雷电对设备和设施的影响。

这样的防雷设施能够通过优化电场分布和消散雷电能量，减少雷电对设备的冲击，从而保证变电站的正常运行和设备的安全性。

其次，变电站在设计和建设过程中需要注意合理的接地系统。

接地系统不仅可以防止雷电对设备的破坏，还可以保护人身安全。

常见的接地系统包括保护接地、操作接地和仪表接地。

保护接地是指将变电站的主要设备和设施与地面形成良好的接触，以便在发生故障时将电流导入地面，从而保护设备和人身安全。

操作接地主要是为了保证操作人员的安全，当需要进行设备维修和检修时，操作人员要将设备接地并使用合适的防护设备，以防止电流通过人体造成伤害。

仪表接地是指将仪表设备与大地连接，确保测量结果准确可靠。

在设计接地系统时，需要考虑以下因素：变电站的地质条件、土壤电阻率、接地电阻的要求、外部干扰和雷电破坏等因素。

地质条件和土壤电阻率将直接影响接地电阻的大小。

接地电阻的要求要符合相关的国家或地区标准，以保证系统正常运行。

外部干扰也是影响接地系统的重要因素，例如邻近大型建筑物或混凝土表面的覆盖。

因此，在设计接地系统时，应该综合考虑这些因素，确定适合的接地技术。

除了以上措施，还可以采取其他的防雷与接地技术来提高系统的可靠性和抗雷击能力。

例如，可以使用避雷器来抑制和消除过电压，保护变电设备不受雷击影响。

避雷器通常安装在设备的进出线路上，当过电压出现时，避雷器能够将过电压引流到地面，保护设备的安全。

供电公司防雷接地工作总结
在供电公司的运营过程中，防雷接地工作是至关重要的一环。

防雷接地工作的
质量直接关系到供电系统的安全稳定运行，因此对于供电公司来说，做好防雷接地工作是一项重要的任务。

首先，供电公司需要加强对防雷接地工作的重视，建立健全相关的管理制度和
规范，确保防雷接地工作的全面实施。

在实施防雷接地工作时，需要根据供电系统的特点和实际情况，制定科学合理的防雷接地方案，并严格按照相关标准和规范进行操作，确保防雷接地设施的质量和可靠性。

其次，供电公司需要加强对防雷接地设施的维护和管理，定期进行检查和维护，及时发现和排除存在的安全隐患，确保防雷接地设施的正常运行。

同时，加强对防雷接地设施的监测和测试，及时了解其运行状态，确保其符合相关标准和规范的要求。

此外，供电公司还需要加强对防雷接地工作的宣传和培训，提高员工的防雷接
地意识和技能水平，确保他们能够做到严格按照相关标准和规范进行操作，确保防雷接地工作的质量和安全。

总之，供电公司防雷接地工作是一项重要的工作，需要公司全体员工的共同努力，只有做好防雷接地工作，才能确保供电系统的安全稳定运行，为用户提供可靠的电力供应。

希望供电公司能够不断加强对防雷接地工作的重视和管理，确保防雷接地工作的质量和可靠性，为用户提供更好的电力服务。

电力系统的安全防雷是指在电力系统设计、建设、运行、维护过程中，采取一系列措施，防止雷击对电力设备和供电系统造成的破坏和故障，确保电力系统的稳定运行。

雷击是由大气中产生的雷电放电引起的一种自然灾害，具有高能量和高压力的特点，对电力设备和供电系统造成的危害性非常大。

因此，电力系统的安全防雷措施至关重要，下面就对电力系统的安全防雷进行详细介绍。

电力系统的安全防雷主要包括以下几个方面：1. 合理设计：电力系统的安全防雷首先要从设计阶段开始，合理设计电力系统的结构和布置。

在选址时要避免选择雷电频繁发生的区域，特别是沿海地区和山区；在设计输电线路时要合理选择导线类型和高度，减少雷击可能性；在变电站和配电箱等设备的布置上要考虑雷电传递路径，避免强电磁场的存在。

2. 防雷装置的设置：安全防雷的关键是设置合理的防雷装置。

防雷装置主要包括避雷针、避雷带、避雷网等，它们能够将雷电放电引导到地下或地面，减少对建筑物和设备的损害。

在电力系统中，应根据具体情况设置不同类型的防雷装置，如在变电站和配电箱等设备上设置避雷带，以提高设备的防雷能力；在输电线路上设置避雷针，以增加线路的耐雷能力。

3. 接地系统的建设：接地是电力系统安全防雷的重要环节。

合理建设接地系统能够使电力系统与地之间形成良好的导电通道，将雷电放电引导到地下。

接地系统主要包括接地网、接地体和接地线，它们应具备良好的导电能力和抗雷击能力。

在接地系统的建设过程中，应严格按照相关规范和要求进行设计和施工，确保接地系统的可靠性和安全性。

4. 设备维护和巡检：定期进行设备维护和巡检对于电力系统的安全防雷至关重要。

设备维护包括设备的清洁、绝缘性能测试、连接螺丝的紧固等，以确保设备正常工作；巡检包括定期巡视设备、检查接地体的状态、观察设备周围是否有雷击痕迹等，以及时发现问题并进行处理。

设备维护和巡检的频率和方式应根据设备的重要程度和环境条件确定。

5. 人员培训和宣传教育：电力系统的安全防雷还需要加强人员培训和宣传教育。

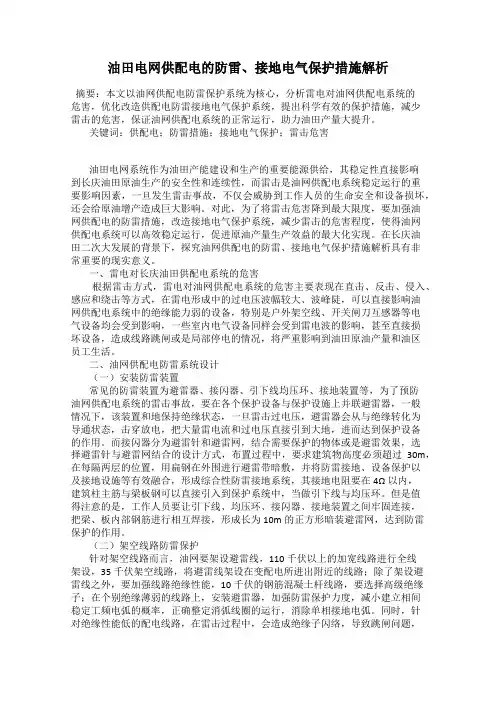

油田电网供配电的防雷、接地电气保护措施解析摘要：本文以油网供配电防雷保护系统为核心，分析雷电对油网供配电系统的危害，优化改造供配电防雷接地电气保护系统，提出科学有效的保护措施，减少雷击的危害，保证油网供配电系统的正常运行，助力油田产量大提升。

关键词：供配电；防雷措施；接地电气保护；雷击危害油田电网系统作为油田产能建设和生产的重要能源供给，其稳定性直接影响到长庆油田原油生产的安全性和连续性，而雷击是油网供配电系统稳定运行的重要影响因素，一旦发生雷击事故，不仅会威胁到工作人员的生命安全和设备损坏，还会给原油增产造成巨大影响。

对此，为了将雷击危害降到最大限度，要加强油网供配电的防雷措施，改造接地电气保护系统，减少雷击的危害程度，使得油网供配电系统可以高效稳定运行，促进原油产量生产效益的最大化实现。

在长庆油田二次大发展的背景下，探究油网供配电的防雷、接地电气保护措施解析具有非常重要的现实意义。

一、雷电对长庆油田供配电系统的危害根据雷击方式，雷电对油网供配电系统的危害主要表现在直击、反击、侵入、感应和绕击等方式，在雷电形成中的过电压波幅较大、波峰陡，可以直接影响油网供配电系统中的绝缘能力弱的设备，特别是户外架空线、开关闸刀互感器等电气设备均会受到影响，一些室内电气设备同样会受到雷电波的影响，甚至直接损坏设备，造成线路跳闸或是局部停电的情况，将严重影响到油田原油产量和油区员工生活。

二、油网供配电防雷系统设计（一）安装防雷装置常见的防雷装置为避雷器、接闪器、引下线均压环、接地装置等，为了预防油网供配电系统的雷击事故，要在各个保护设备与保护设施上并联避雷器，一般情况下，该装置和地保持绝缘状态，一旦雷击过电压，避雷器会从与绝缘转化为导通状态，击穿放电，把大量雷电流和过电压直接引到大地，进而达到保护设备的作用。

而接闪器分为避雷针和避雷网，结合需要保护的物体或是避雷效果，选择避雷针与避雷网结合的设计方式，布置过程中，要求建筑物高度必须超过30m，在每隔两层的位置，用扁钢在外围进行避雷带暗敷，并将防雷接地、设备保护以及接地设施等有效融合，形成综合性防雷接地系统，其接地电阻要在4Ω以内，建筑柱主筋与梁板钢可以直接引入到保护系统中，当做引下线与均压环。

施工现场临时用电的接地与防雷安全要求施工现场临时用电的接地和防雷安全是施工现场电气安全的重要组成部分，直接关系到人员生命财产安全。

下面将对施工现场临时用电的接地和防雷安全进行详细介绍。

一、施工现场临时用电的接地要求：1. 临时用电需有专门的接地系统。

施工现场临时用电的接地系统应由独立的接地线路组成，且与主线路接地系统分开。

2. 接地电阻要符合要求。

施工现场临时用电的接地电阻应符合规定，一般要求不大于4Ω，以确保电流能够正常流入地下，保护人员免受电击。

3. 接地电阻应定期检测。

施工现场临时用电的接地电阻应定期检测，并记录检测结果，以确保接地系统正常工作。

4. 临时用电设备要接地。

施工现场临时用电设备的金属外壳和导体应与接地系统连接，以保证临时用电设备的安全使用。

5. 临时用电设备的支架和结构要接地。

施工现场临时用电设备的支架和结构也应接地，以防止因设备支架和结构触电造成的人员伤害。

6. 场地要保持干燥。

施工现场临时用电的接地系统应布设在干燥的场地上，避免潮湿导致的接地电阻增大。

7. 接地线要可靠固定。

施工现场临时用电的接地线应牢固地固定在地面上，以防止接地线被人员或机械设备意外拉断。

二、施工现场临时用电的防雷安全要求：1. 使用防雷设备。

施工现场临时用电的供电设备应配备防雷保护设备，如防雷避雷器、避雷针等，以保护供电设备免受雷击而损坏。

2. 远离高大建筑物和高压设备。

施工现场临时用电设备应尽量远离高大建筑物和高压设备，以避免雷击引起的火灾和爆炸事故。

3. 使用屏蔽线缆。

施工现场临时用电的供电线缆应使用屏蔽线缆，以提高线缆的防雷能力。

4. 避免使用易燃材料。

施工现场临时用电时，应避免使用易燃材料，并要做好防火措施，以防止雷击引发火灾。

5. 避免在雷雨天气施工。

在雷雨天气，应暂停施工现场临时用电工作，以确保施工人员的安全。

6. 定期检查防雷设备。

施工现场临时用电的防雷设备应定期检查，确保其正常工作。

7. 周期性维护。

防雷接地、保护接地、防静电接地常识防雷接地分为两个概念，一是防雷，防止因雷击而造成损害；二是静电接地，防止静电产生危害。

主要类型一、工厂防雷分为整体结构防雷，就是主厂房防雷，主要基础打接地极、接地带，形成一个接地网，接地电阻小于10欧。

再与主厂房的钢筋或钢构的主体连接。

水泥混凝土屋顶接避雷带或避雷针，墙外地面还得留有接地测试点，钢构应用镀锌扁铁作直接引到屋顶。

二、供电系统接地分为保护接地和工作点接地，保护接地是带电设备外壳接地。

工作点接地指零线接地，接地网做法与避雷接地方式一样，接地电阻小于4欧。

如达不到要求，则应加接地极，条件不好的，应加电解物及（或）更换土壤。

工作接地和保护接地在配电室独立引出，系统可并为一个。

工作方式，如地线和零线分开，也可合为一引到用电系统（或设备）。

接地系统须重复接地。

也有独立分开的方式，TN-S系统。

零地不能再合为一。

三、仪器仪表接地系统。

该系统接地电阻小于1欧，不能与防雷接地连接。

四、防静电接地，如油管等，每隔（弯头）35米就得有一处可靠接地（可系统也可独立），电阻小于30欧。

组成防雷接地装置部分概念：1）雷电接受装置：直接或间接接受雷电的金属杆（接闪器），如避雷针、避雷带（网）、架空地线及避雷器等。

2）引下线：用于将雷电流从接闪器传导至接地装置的导体。

3）接地线：电气设备、杆塔的接地端子与接地体或零线连接用的正常情况下不载流的金属导体。

4）接地体（极）：埋入土中并直接与大地接触的金属导体，称为接地体。

分为垂直接地体和水平接地体。

5）接地装置：接地线和接地体的总称。

6）接地网：由垂直和水平接地体组成的具有泄流和均压作用的网状接地装置。

7）接地电阻：接地体或自然接地体的对地电阻的总和，成为接地装置的接地电阻，其数值等于接地装置对地电压与通过接地体流入地中电流的比值。

同时接地电阻也是恒量接地装置水平的标志。

防雷分类1）第一类：制造、储存火工品等，因火花引起爆炸，造成巨大破坏和人身伤亡；具有0区或20爆炸危险场所的建筑物；具有1区或21区爆炸危险场所。

施工用电接地与防雷措施1、在施工现场专用变压器的供电的TN-S接零保护系统中。

所有电气设备的金属外壳与保护零线相接。

专用保护零由工作接地线，配电室的第一级漏电保护器电源侧的零线引出。

施工现场的所有电气设备在正常情况下不带电的外漏导电部分，应做保护接零。

包括以下五个部分：（1）电机、变压器、电器、照明器具、手持电动工具的金属外壳。

（2）电气设备传动装置的金属框架。

（3）配电屏与金属屏的金属框架。

（4）内、外配电装置的金属框架及靠近带电部分的金属围栏及金属门。

（5）电力线路的金属保护管、敷设的钢管（钢索）、起重机轨道、钢管外架等。

2、由于施工现场与其它用电线路共用同一供电系统，电气设各的接地、接零保护应与原系统保持一致。

不得一部分设各做保护接零，另一部分设各做保护接地。

采用TN系统做保护接零时，工作零线(N 线)必须通过总漏电保护器，保护线(PE线)必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部的TN-S接零保护系统。

3、在TN接零保护系统中，通过总漏电保护器的工作零线与保护零线之间不得再做电气连接。

4、在TN接零保护系统中，PE零线应单独敷设。

重复接地线必须与PE线相连接，严禁与N线相连接。

5、施工现场的临时用电电力系统严禁利用大地做相线或零线。

6、PE线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。

7、电气设备不带电的外露可导电部分应作保护接零。

具体为:电机、变压器、电器、照明器具、手持式电动工具的金属外壳、电气设备传动装置的金属部。

8、每隔15米设置一个接地，接地电阻不得大于4Ω。

9、TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。

10、在TN系统申，严禁将单独敷设的工作零线再做重复接地。

11、不得采用铝导体做接地体或地下接地线。

垂直接地体宜采用角钢、钢管或光面圆钢，不得采用螺纹钢。

接地可利用自然接地体，但应保证其电气连接和热稳定。

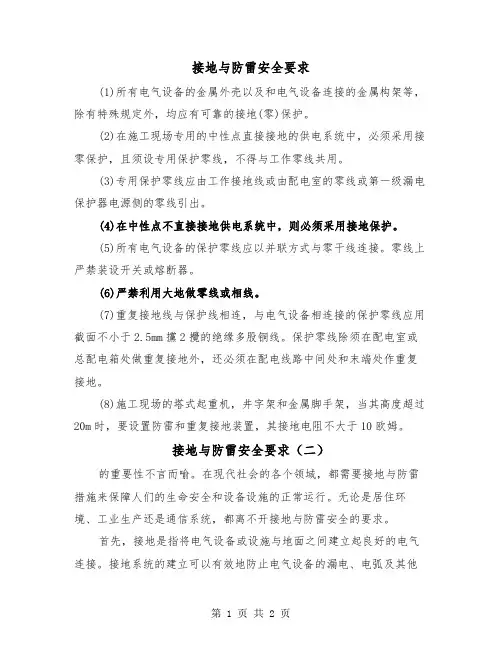

接地与防雷安全要求(1)所有电气设备的金属外壳以及和电气设备连接的金属构架等，除有特殊规定外，均应有可靠的接地(零)保护。

(2)在施工现场专用的中性点直接接地的供电系统中，必须采用接零保护，且须设专用保护零线，不得与工作零线共用。

(3)专用保护零线应由工作接地线或由配电室的零线或第一级漏电保护器电源侧的零线引出。

(4)在中性点不直接接地供电系统中，则必须采用接地保护。

(5)所有电气设备的保护零线应以并联方式与零干线连接。

零线上严禁装设开关或熔断器。

(6)严禁利用大地做零线或相线。

(7)重复接地线与保护线相连，与电气设备相连接的保护零线应用截面不小于2.5mm攩2攪的绝缘多股铜线。

保护零线除须在配电室或总配电箱处做重复接地外，还必须在配电线路中间处和末端处作重复接地。

(8)施工现场的塔式起重机，井字架和金属脚手架，当其高度超过20m时，要设置防雷和重复接地装置，其接地电阻不大于10欧姆。

接地与防雷安全要求（二）的重要性不言而喻。

在现代社会的各个领域，都需要接地与防雷措施来保障人们的生命安全和设备设施的正常运行。

无论是居住环境、工业生产还是通信系统，都离不开接地与防雷安全的要求。

首先，接地是指将电气设备或设施与地面之间建立起良好的电气连接。

接地系统的建立可以有效地防止电气设备的漏电、电弧及其他电气故障造成的电击风险，保障人员的人身安全。

同时，接地系统还能确保电气设备的正常运行，提高设备的可靠性和稳定性。

因此，在各类建筑、电气设备安装和工业化生产过程中，接地的规范要求是必不可少的。

其次，防雷安全也是一项非常重要的要求。

雷电是自然界中的一种灾害性天气现象，其高能电流和高电压可能对人类、建筑物和设备造成巨大威胁。

为了防止雷击事故的发生，必须采取一系列防雷措施。

首先，建筑物的外部应设置良好的避雷装置，例如避雷针和避雷网，来导引雷电流到地面；其次，室内的电气设备应当采取屏蔽和防护措施，以防止不必要的雷电干扰和损坏。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改浅析35KV线路接地电阻与防雷(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes浅析35KV线路接地电阻与防雷(标准版)摘要：本文介绍了宜宾芙蓉电力公司35KV供电系统的运行方式及线路特点，分析了35KV供电线路接地和防雷系统上存在的一些问题；论述了35KV线路接地设计的必要性和接地装置的设计原则；阐述了接地电阻的降阻措施和如何提高35KV线路的防雷措施，提出了使用“避雷器在线监测仪”技术方案的建议，通过避雷器在线监测仪的使用，不断掌握本地的雷电参数、输电线路的落雷次数，从而有针对性地、逐步地完善、优化35KV供电系统的防雷体系。

关键词：35KV线路接地电阻防雷一、35KV供电系统概况宜宾芙蓉电力公司供电系统，由宜宾供电局武家岩110/35KV变电站供电，通过巡电东（344）、巡电西（345），两条专线至电厂35KV 中央变电站，又通过35KV中央变电站分别向：白皎变电所、杉矿变电所、红卫变电所、珙泉变电所、新林变电所供电，形成了以电厂35KV中央变电站，为中心的川煤芙蓉集团公司珙县区域的供电网络。

电厂35KV中央变电站已于2007年实现了微机综合自动化系统改造。

白皎变电所、杉矿变电所分别在2010、2012年也进行了微机综合自动化系统改造。

1、系统正常运行方式宜宾供电局武家岩110/35KV变电站，通过两台40MVA变电器，分别以馈出开关344（巡电东）、345（巡电西）向电厂35KV中央变电站Ⅰ、Ⅱ母线供电；35KV中央变电站为单母线系统，母联开关（300）断开，Ⅰ、Ⅱ母线分段运行，形成分别以白皎、杉矿、珙泉变电所进行的双回供电；红卫、新林变电所单回供电的供电体系。
