汽车仪表盘设计

设计题目：汽车仪表盘设计

设计者：闫志京

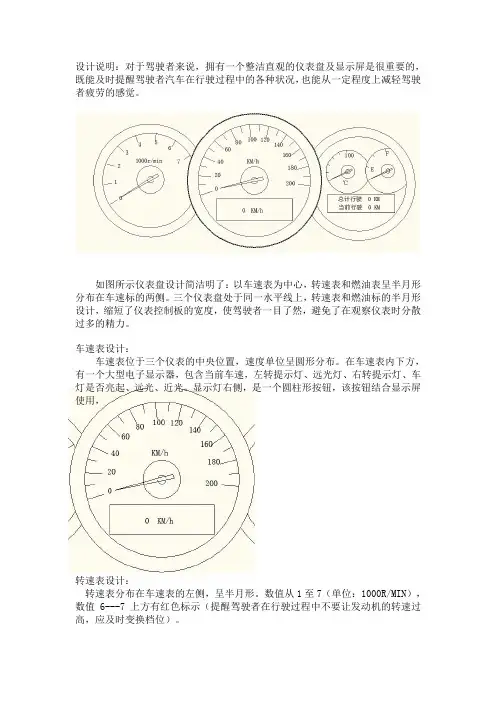

设计说明：对于驾驶者来说，拥有一个整洁直观的仪表盘及显示屏是很重要的，既能及时提醒驾驶者汽车在行驶过程中的各种状况，也能从一定程度上减轻驾驶者疲劳的感觉。

如图所示仪表盘设计简洁明了：以车速表为中心，转速表和燃油表呈半月形分布在车速标的两侧。三个仪表盘处于同一水平线上，转速表和燃油标的半月形设计，缩短了仪表控制板的宽度，使驾驶者一目了然，避免了在观察仪表时分散过多的精力

车速表设计：

车速表位于三个仪表的中央位置，速度单位呈圆形分布。在车速表内下方，平均分布着三个电子显示灯，分别为左转提示灯、远光灯、右转提示灯。显示灯右侧，是一个圆柱形按钮，该按钮结合显示屏使用，

车速表图

转速表设计：

转速表分布在车速表的左侧，呈半月形。数值从1至7（单位：1000R/MIN），数值6---7上方有红色标示（提醒驾驶者在行驶过程中不要让发动机的转速过高，应及时变换档位）。

转速表图

燃油表设计：

燃油表分布在车速表的右侧，呈半圆形。指针随着车辆油箱满载状态的变化从上至下变换位置，当车内燃油不足时，燃油不足警告指示灯自动点亮，提示驾驶者应及时补充燃油。需要说明的是，在车辆刹车、转弯、加速、上下坡过程中，可能导致又向内的燃油波动，燃油标的指针会有轻微的摆动。在燃油表左下方，分布着一个长方形电子显示屏，该显示屏为车辆的双旅程里程表。在双旅程里程表内，有A、B两个数据供驾驶者使用：A显示汽车的总行驶距离；B显示汽车的单次行驶距离。还记得在介绍骐达车速表时提到的圆柱形按钮吧，这个按钮是重设里程表开关。先通过该开关调到单次行驶距离显示，再按下该开关不动，1秒钟后里程表上数据将被清零。

燃油表图

三个仪表盘中还分布着一些警告灯及提示灯。警告灯：“ABS”防抱死制动系统警示灯、制动警告灯（手刹）、充电警告灯、车门未关警告灯、发动机机油压力警告灯、高水温警告灯、智能钥匙锁止警告灯、智能钥匙系统警告灯、动力转向警告灯、安全带警告灯、扶助约束系统警告灯。提示灯：前雾灯指示灯、后雾灯指示灯、低水温指示灯、故障指示灯、超速档关闭指示灯、安全指示灯、车小灯指示灯、转向信号灯/危险指示灯。需要说明的是，警告灯和指示灯是根据汽车配置所带的，所以车友朋友在接触实车时可能会找不到一些警告及指示灯；警告及指示灯只有在该项功能开启时才会闪亮。
