EDA 技术实用教程 第1章 概述

EDA 技术实用教程 第1章 概述


1.1 EDA技术及其发展 技术及其发展
EDA (Electronic Design Automation) 利用EDA技术进行电子系统的设计，具有以下几个特点： ① 用软件的方式设计硬件；② 用软件方式设计的系统到硬件 系统的转换是由有关的开发软件自动完成的；③ 设计过程中可 用有关软件进行各种仿真；④ 系统可现场编程，在线升级；⑤ 整个系统可集成在一个芯片上，体积小、功耗低、可靠性高。 因此，EDA技术是现代电子设计的发展趋势。
图1-1 EDA技术实现目标 技术实现目标
ASIC:
Application-Specific Integrated Circuits
ASIC的含义：指应特定用户要求或特定 的含义： 的含义 应用需要而设计制造的集成电路。 应用需要而设计制造的集成电路。 ASIC的概念早在上个世纪 年代就有人 的概念早在上个世纪60年代就有人 的概念早在上个世纪 提出，但其真正发展是在进入20世纪 世纪80 提出，但其真正发展是在进入 世纪 年代以后 以后。 年代以后
1.2 EDA技术实现目标 技术实现目标
半定制或全定制ASIC 2. 半定制或全定制ASIC 基于EDA技术的半定制或全定制ASIC，根据它们的实 现工艺，可统称为掩模ASIC 。可编程ASIC 与掩模ASIC相 ASIC ASIC ASIC 比，不同之处就在于它具有面向用户的灵活多样的可编程性。
1.1 EDA技术及其发展 技术及其发展
EDA技术发展的三个阶段 技术发展的三个阶段
20世纪 年代 世纪70年代 世纪
MOS工艺 CAD概念 工艺 概念
20世纪70年代，MOS工艺在集成电路制作方面得到广 泛应用，可编程逻辑技术及器件已经出现。计算机在科研领 域的广泛应用，促使了CAD技术的出现。 CAD即计算机辅 助设计(Computer Assist Design)。在这一阶段，人们开始利 用计算机取代手工劳动，辅助进行集成电路版图设计，PCB 布局布线等工作。

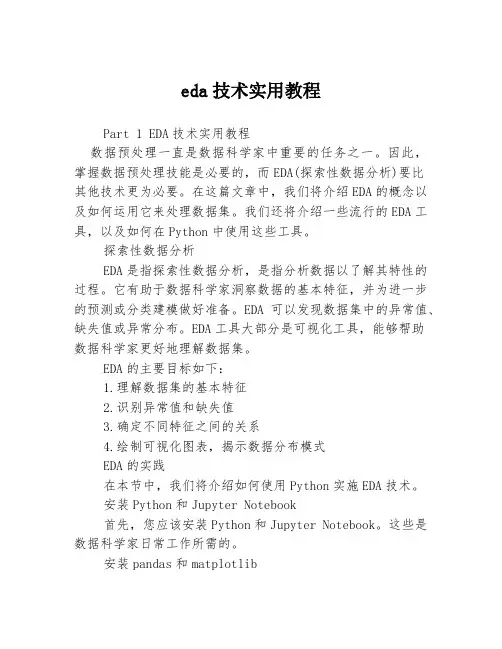

eda技术实用教程

eda技术实用教程

eda技术实用教程Part 1 EDA技术实用教程数据预处理一直是数据科学家中重要的任务之一。

因此，掌握数据预处理技能是必要的，而EDA(探索性数据分析)要比其他技术更为必要。

在这篇文章中，我们将介绍EDA的概念以及如何运用它来处理数据集。

我们还将介绍一些流行的EDA工具，以及如何在Python中使用这些工具。

探索性数据分析EDA是指探索性数据分析，是指分析数据以了解其特性的过程。

它有助于数据科学家洞察数据的基本特征，并为进一步的预测或分类建模做好准备。

EDA可以发现数据集中的异常值、缺失值或异常分布。

EDA工具大部分是可视化工具，能够帮助数据科学家更好地理解数据集。

EDA的主要目标如下：1.理解数据集的基本特征2.识别异常值和缺失值3.确定不同特征之间的关系4.绘制可视化图表，揭示数据分布模式EDA的实践在本节中，我们将介绍如何使用Python实施EDA技术。

安装Python和Jupyter Notebook首先，您应该安装Python和Jupyter Notebook。

这些是数据科学家日常工作所需的。

安装pandas和matplotlib在开始EDA之前，您需要确保安装了pandas和matplotlib这两个库。

它们是Python中的重要数据科学库，可以帮助您方便地读取和可视化数据。

pip install pandaspip install matplotlib读取数据集下面是一个读取数据集的例子。

import pandas as pddata=pd.read_csv("data.csv")数据集可视化在这里，我们将介绍如何使用Python中的matplotlib 库来可视化数据集。

散点图散点图是一个可视化数据关系的好方法。

在Python中，可以使用以下代码为两个变量(x和y)绘制散点图。

import matplotlib.pyplot as pltx=data['x']y=data['y']plt.scatter(x,y)plt.show()我们可以看到，在数据集中，x和y有一个很强的正相关关系。

EDA技术实用教程

EDA技术实用教程


综合，适配
3）综合，综合优化是把HDL语言翻译成最基本的与或非门的连接关系 （网表），并根据要求（约束条件）优化所生成的门级逻辑连接，输 出edf和edn等文件，导给CPLD/FPGA厂家的软件进行实现和布局布 线。常用的专业综合优化工具有Synplicity公司的Synplify/Synplify Pro、Amplify等综合工具，Synopsys公司的FPGA Compiler II综合工 具（Synopsys公司将停止发展FPGA Express软件，而转到FPGA Compiler II平台），Exemplar Logic公司出品的LeonardoSpectrum等 综合工具。另外FPGA/CPLD厂商的集成开发环境也带有一些综合工 具，如Altera的Quartus II中的Analysis & Synthesis和Xilinx ISE中的 XST等。 4）布局布线（适配），综合的结果只是通用的门级网表，只是一些门与 或非的逻辑关系，与芯片实际的配置情况还有差距。此时应该使用 FPGA/CPLD厂商提供的实现与布局布线工具，根据所选芯片的型号， 进行芯片内部功能单元的实际连接与映射。这种实现与布局布线工具 一般要选用所选器件的生产商开发的工具，因为只有生产者最了解器 件内部的结构，如在Quartus II下完成布局布线的Fitter和在ISE的集成 环境中完成实现与布局布线的工具是Flow Engine。
常用EDA工具（二）
• 仿真器
– ModelSim（Model Tech)，Verilog-XL(Cadense)，Active HDL， VCS(Synopsys），NC-sim(Cadense) – ispLevel(Lattice)，Quartus II，Maxplus II（Altera），ISE （Xilinx） ：可编程芯片厂家的EDA工具
EDA 技术实用教程 第1章 概述PPT课件

EDA 技术实用教程 第1章 概述PPT课件


VHDL综合器运行流程
VHDL 程序
工艺库
VHDL
约束
综合器
1、工艺库：对程序描述的功能，实现的电路原 理结构框图可确定图，表但对不同系列的芯片，其 功能模块或工艺库不同，实现的具体结构不同。
VHDL综合器运行流程
VHDL 程序
工艺库
VHDL
约束
综合器
约束条件：目的是获得优化电路。当综合器把VHDL源码翻译 成通用原理图时，将识别各功能模块，每种功能模块(如加 法)的实现方案有多种，有图的表 面积小，速度慢；有的速度快， 面积大。VHDL行为描述强调的是电路的行为和功能，而不 是电路如何实现。选择电路的实现方案是综合器的任．综合 器选择一种能充分满足各项约束条件且成本最低的实现方案。
EDA技术实现目标
2、半定制或全定制ASIC 统称为掩模(MASK)ASIC，或直接称ASIC。 特点：用户设计IC，IC 厂家生产 三种级别：
A、半导体元件、连线的大小与尺寸，电路全定制 B、片内晶体管固定门，阵用列户AS设IC 计连线 半定制 C掩、模A库SIC内含标准单元标，准如单元SASSII逻C 辑块、MSI逻辑块、数 据通道模块、存储器、I全P定，制乃芯至片 系统级模块。用户在EDA 工具上进行开发/粘贴。
ASIC – Application Specific Integrated Circuit
（专用集成电路）
EDA技术实现目标
1. 超大规模可编程逻辑器件
FPGA、CPLD特点：直接面向用户， 具有极大的灵活性和通用性，使用方 便．硬件测试和实现快捷，开发效率高， 成本低，上市时间短，技术维护简单，工 作可靠性好等。
CAD 计算机辅助设计
CAE 计算机辅助工程
EDA技术实用教程(潘松第5版)-第1、2章

EDA技术实用教程(潘松第5版)-第1、2章


传统的设计方法 自下而上（Bottom-up)的设计方法，是以固定功能元件为基 础，基于电路板的设计方法。在传统的设计方法中，手工设计占 了很大的比例。手工设计一般先按电子系统的具体功能要求进行 功能划分，然后对每个子模块画出真值表，用卡诺图进行手工逻 辑简化，写出布尔表达式，画出相应的逻辑线路图，再据此选择 元器件，设计电路板，最后进行实测与调试。 缺点：1.复杂电路的设计、查错和修改很困难。 2.设计过程中产生大量文档，不易管理 3.设计依赖于现有的通用元器件。 4.设计实现过程与具体生产工艺相关，可移植性差 5.设计后期的仿真不易实现和调试复杂。 6.设计实现周期长，灵活性差，耗时耗力，效率低下
EDA方法 –自上而下（Top-Down)的设计方法。其方案验证与 设计、系统逻辑综合、布局布线、性能仿真、器件 编程等均由 EDA工具一体化完成。 –自上而下（Top - Down)的设计方法可将数字系统 的整体逐步分解为各个子系统和模块，若子系统规 模较大，则还需将子系统进一步分解为更小的子系 统和模快，层层分解，直至整个系统中各个子系统 关系合理，并便于逻辑电路级的设计和实现为止。 –自上而下设计中可逐层描述，逐层仿真，保证满足 系统指标 –EDA技术极大地降低硬件电路设计难度，提高设计 效率，是电子系统设计方法的质的飞跃。
§1.3 EDA设计方法
按功能和实现的先后顺序：
– 正向设计(Forward）：就是由设计者提出一个功能要求，然 后通过综合得到最终的器件实现 – 反向设计(Backward)：就是对已有的器件实现通过分析得到 它的结构和功能
按整体和局部的先后顺序划分:
– 自底向上（Bottom-up）：首先选择具体的逻辑单元，进行 逻辑电路设计，得到系统需要的独立功能模块，然后把这些 模块连接起来，组装成整个系统 – 自顶向下（Top-down）：首先从整体上规划整个系统的功能 和性能，然后系统进行划分，分解为规模较小、功能较为简 单的局部模块，并确立它们之间的联系，直至物理实现
EDA技术实用教程课后习题答案(20210110132612)

EDA技术实用教程课后习题答案(20210110132612)

第一章1- 1 EDA技术与ASIC设计与FPGA开发有什么关系？答:利用EDA技术进行电子系统设计得最后目标就是完成专用集成电路ASIC得设计与实现；FPGA与CPLD就是实现这一途径得主流器件。

FPGA与CPLD通常也被称为可编程专用IC,或可编程ASIC o FPGA与CPLD得应用就是EDA技术有机融合软硬件电子设计技术、SoC（片上系统）与ASIC设计，以及对自动设计与自动实现最典型得诠释。

1- 2与软件描述语言相比,VHDL有什么特点？ P6答:编译器将软件程序翻译成基于某种特定CPU得机器代码，这种代码仅限于这种CPU而不能移植，并且机器代码不代表硬件结构，更不能改变CPU得硬件结构，只能被动地为其特定得硬件电路结构所利用。

综合器将VHDL程序转化得目标就是底层得电路结构网表文件，这种满足VHDL设计程序功能描述得电路结构，不依赖于任何特定硬件环境；具有相对独立性。

综合器在将VHDL（硬件描述语言）表达得电路功能转化成具体得电路结构网表过程中，具有明显得能动性与创造性，它不就是机械得一一对应式得“翻译”，而就是根据设计库、工艺库以及预先设置得各类约束条件，选择最优得方式完成电路结构得设计。

1- 3什么就是综合？有哪些类型？综合在电子设计自动化中得地位就是什么？什么就是综合？答:在电子设计领域中综合得概念可以表示为：将用行为与功能层次表达得电子系统转换为低层次得便于具体实现得模块组合装配得过程。

有哪些类型？答:（1）从自然语言转换到VHDL语言算法表示，即自然语言综合。

（2）从算法表示转换到寄存器传输级（RegisterTransport Level,RTL）,即从行为域到结构域得综合，即行为综合。

（3）从RTL级表示转换到逻辑门（包括触发器）得表示，即逻辑综合。

（4）从逻辑门表示转换到版图表示（ASIC设计），或转换到FPGA得配置网表文件，可称为版图综合或结构综合。

综合在电子设计自动化中得地位就是什么？答:就是核心地位（见图1- 3）。

《EDA技术实用教程》部分习题解答

《EDA技术实用教程》部分习题解答

《EDA技术实用教程》部分习题解答一、基本概念1—1 EDA技术与ASIC设计和FPGA开发有什么关系？P3~4答:利用EDA技术进行电子系统设计的最后目标是完成专用集成电路ASIC的设计和实现；FPGA和CPLD 是实现这一途径的主流器件。

FPGA和CPLD通常也被称为可编程专用IC,或可编程ASIC。

FPGA和CPLD的应用是EDA技术有机融合软硬件电子设计技术、SoC（片上系统)和ASIC设计,以及对自动设计与自动实现最典型的诠释。

1—2与软件描述语言相比,VHDL有什么特点? P6答:编译器将软件程序翻译成基于某种特定CPU的机器代码，这种代码仅限于这种CPU而不能移植，并且机器代码不代表硬件结构，更不能改变CPU的硬件结构，只能被动地为其特定的硬件电路结构所利用。

综合器将VHDL程序转化的目标是底层的电路结构网表文件，这种满足VHDL设计程序功能描述的电路结构，不依赖于任何特定硬件环境；具有相对独立性.综合器在将VHDL（硬件描述语言）表达的电路功能转化成具体的电路结构网表过程中,具有明显的能动性和创造性，它不是机械的一一对应式的“翻译"，而是根据设计库、工艺库以及预先设置的各类约束条件，选择最优的方式完成电路结构的设计。

l-3什么是综合?有哪些类型？综合在电子设计自动化中的地位是什么? P5什么是综合? 答：在电子设计领域中综合的概念可以表示为：将用行为和功能层次表达的电子系统转换为低层次的便于具体实现的模块组合装配的过程。

有哪些类型?答：（1)从自然语言转换到VHDL语言算法表示，即自然语言综合。

(2）从算法表示转换到寄存器传输级（RegisterTransport Level，RTL），即从行为域到结构域的综合，即行为综合。

（3）从RTL级表示转换到逻辑门（包括触发器）的表示,即逻辑综合.（4)从逻辑门表示转换到版图表示（ASIC设计)，或转换到FPGA的配置网表文件，可称为版图综合或结构综合。

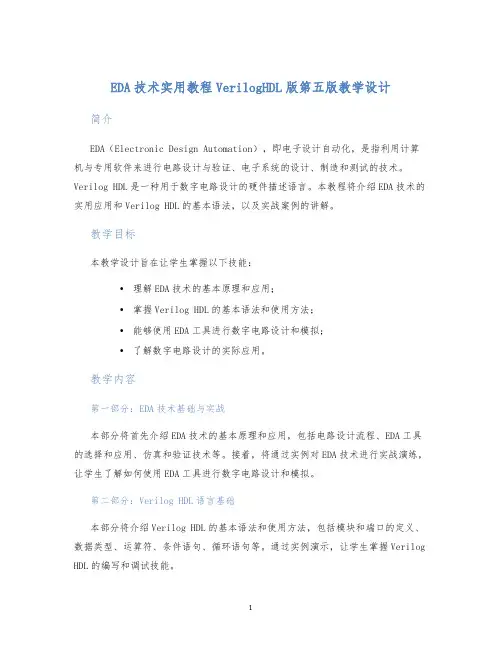

EDA技术实用教程VerilogHDL版第五版教学设计

EDA技术实用教程VerilogHDL版第五版教学设计

EDA技术实用教程VerilogHDL版第五版教学设计简介EDA（Electronic Design Automation），即电子设计自动化，是指利用计算机与专用软件来进行电路设计与验证、电子系统的设计、制造和测试的技术。

Verilog HDL是一种用于数字电路设计的硬件描述语言。

本教程将介绍EDA技术的实用应用和Verilog HDL的基本语法，以及实战案例的讲解。

教学目标本教学设计旨在让学生掌握以下技能：•理解EDA技术的基本原理和应用；•掌握Verilog HDL的基本语法和使用方法；•能够使用EDA工具进行数字电路设计和模拟；•了解数字电路设计的实际应用。

教学内容第一部分：EDA技术基础与实战本部分将首先介绍EDA技术的基本原理和应用，包括电路设计流程、EDA工具的选择和应用、仿真和验证技术等。

接着，将通过实例对EDA技术进行实战演练，让学生了解如何使用EDA工具进行数字电路设计和模拟。

第二部分：Verilog HDL语言基础本部分将介绍Verilog HDL的基本语法和使用方法，包括模块和端口的定义、数据类型、运算符、条件语句、循环语句等。

通过实例演示，让学生掌握Verilog HDL的编写和调试技能。

第三部分：数字电路设计实践本部分将引导学生进行数字电路设计实践，包括组合逻辑和时序逻辑的设计与实现。

通过实际案例让学生了解数字电路设计的实际应用。

教学方法本教学采用以下方法：讲授法通过教师讲解，结合实例演示，让学生了解EDA技术的基本原理、VerilogHDL的基本语法和数字电路设计实践。

分组编程实践组织学生分组进行数字电路设计实践。

每个小组负责完成一个实例，组内成员协作设计实现数字电路。

实验演示通过实验演示，让学生了解数字电路设计的实际应用，增强实际操作能力。

教材及参考资料教材：•《数字电路设计与Verilog HDL》（美）Samir Palnitkar 著，王青杨林华译，电子工业出版社，2014年版。

EDA技术概述

EDA技术概述


1.2 EDA技术实现目标
目标：是完成专用集成电路ASIC的设计和实现
ASIC（ApplicationSpecific Integrated Circuit）： 专门为某一应用领域或某一专门用户需要而设计制造的LSI或VLSI 电路。
专用集成电路ASIC是厂家按用户的具体要求(如功能、性能或技术 等)，为用户的特定系统定制的集成电路。如彩电RGB三基色处理芯片、
ENTITY counter IS PORT(
clk:IN STD_LOGIC; rs: IN STD_LOGIC; count_out: OUT STD_LOGIC_VECTOR(2 DOWNTO 0)); END counter;
ARCHITECTURE behav OF counter IS
特点： ▼ 20世纪90年代以来， 微电子技术以惊人的速度发展， 其工艺水平达到深亚微米级， 在一个芯片上可集成数百 万乃至上千万只晶体管， 工作速度可达到GHz对EDA系 统提出了更高的要求。 ▼出现了以高级语言描述、 系统仿真和综合技术。
不仅极大地提高了系统的设计效率， 而且使设计人员摆 脱了大量的辅助性及基础性工作， 将精力集中于创造性 的方案与概念的构思上。
一下启/停开关，计时器终止计时；）
主要步骤：
1.根据系统对硬件的要求，详细编制技术规格书，并画出 系统控制流图；
2.根据技术规格书和系统控 制流图，对系统功能进行 细化，合理地划分功能模 块，并画出系统的功能框 图；
3.进行功能模块的细化和电 路设计；
4.各模块电路设计、调试完 成后，将各功能模块的硬 件电路连接起来再进行系 统的调试，最后 完成整个 系统的硬件设计； （特点：整个设计从最 底层开始设计，直到最高 层设计完毕）
EDA技术实用教程第五版第一张

EDA技术实用教程第五版第一张


EDA技术及其发展 EDA技术实现目旳 硬件描述语言VHDL VHDL综合 基于VHDL旳自顶向下设计措施 EDA与老式电子设计措施旳比较 EDA旳发展趋势
1.1 EDA技术旳概念
1.1.1 EDA技术旳实例引入
EDA( Electronic Design Automation)技术
❖ GPS DIGITAL--TV HDTV RADER-- SYSTEM 等等
1.2 EDA技术实现目的
因为单元库和功能模块电路越加成熟，全定制设计旳 措施渐渐被半定制措施所取代。在目前旳IC设计中，整 个电路均采用全定制设计旳现象越来越少。
3.混合ASIC 既具有面对顾客旳FPGA可编程功能和逻辑资源，
同步也具有可以便调用和配置旳硬件标志单元模块， 如CPU、RAM、加法器、乘法器等。
EDA技术旳主要应用领域
❖数字系统设计：软件、硬件技术成熟，普及程度大；面
广
❖模拟电路设计：正在进入实用。面小
电子信息领域全方面数字化，当代电子设备已极少单纯用模 拟电路。一般只在薄弱信号放大、高速数据采集和大功率输出等 局部采用模拟电路，其他部分如信号处理等均采用数字电路。大 多数电子系统旳主体部分是数字系统。
❖ 注重实践：经过上机熟悉软件使用方法、EDA流程， 强 化了解、利用电子系统旳EDA设计措施。
❖ 学会自学：内容广泛、名词概念繁多;涉及模拟、 数字电子技术，计算机操作、测试技术 学科知识旳应用;技术发展迅速。
❖ 按时完毕作业，做好试验预习和试验报告，并练习 科技论文旳写作措施。
参照书目
书目名称
ASIC ---专用集成电路（Application Specific Integrated Circuit） SoC ---（System on a Chip ）系统级芯片/单片电子系统
《EDA技术实用教程(第五版)》课后习题答案(第1_10章)

《EDA技术实用教程(第五版)》课后习题答案(第1_10章)

《EDA技术实用教程(第五版)》课后习题及答案1 习题1-1EDA技术与ASIC设计和FPGA开发有什么关系？FPGA在ASIC设计中有什么用途？P3~4EDA技术与ASIC设计和FPGA开发有什么关系？答：利用EDA 技术进行电子系统设计的最后目标是完成专用集成电路ASIC的设计和实现；FPGA和CPLD是实现这一途径的主流器件。

FPGA和CPLD的应用是EDA技术有机融合软硬件电子设计技术、SoC（片上系统）和ASIC设计，以及对自动设计与自动实现最典型的诠释。

FPGA在ASIC设计中有什么用途？答：FPGA和CPLD通常也被称为可编程专用IC，或可编程ASIC。

FPGA实现ASIC设计的现场可编程器件。

1-2 与软件描述语言相比，VHDL有什么特点? P4~6答：编译器将软件程序翻译成基于某种特定CPU的机器代码，这种代码仅限于这种CPU而不能移植，并且机器代码不代表硬件结构，更不能改变CPU的硬件结构，只能被动地为其特定的硬件电路结构所利用。

综合器将VHDL程序转化的目标是底层的电路结构网表文件，这种满足VHDL设计程序功能描述的电路结构，不依赖于任何特定硬件环境；具有相对独立性。

综合器在将VHDL(硬件描述语言)表达的电路功能转化成具体的电路结构网表过程中，具有明显的能动性和创造性，它不是机械的一一对应式的“翻译”，而是根据设计库、工艺库以及预先设置的各类约束条件，选择最优的方式完成电路结构的设计。

l-3什么是综合?有哪些类型?综合在电子设计自动化中的地位是什么?P6什么是综合? 答：在电子设计领域中综合的概念可以表示为：将用行为和功能层次表达的电子系统转换为低层次的便于具体实现的模块组合装配的过程。

有哪些类型?答：(1)从自然语言转换到VHDL语言算法表示，即自然语言综合。

(2)从算法表示转换到寄存器传输级(RegisterTransport Level，RTL)，即从行为域到结构域的综合，即行为综合。
