填充墙裂缝产生原因分析及处理方案
一、工程概况
本工程为高层商品房，地处无锡绿地三期A3 地块，建筑面积有67819㎡；上部结构为短肢剪力墙结构，砼小型空心砌块及加气混凝土砌块填充墙。部分房屋楼层砌体砌筑已经完成，现发现部分墙体出现砌体与砼结构之间的水平和竖向裂缝。
二、填充墙裂缝出现的现象
1、飘窗处填充墙出现的垂直裂缝：垂直裂缝发生在飘窗板上的填
充墙与剪力墙结构的交接处产生竖裂缝。
2、梁底填充墙上水平裂缝：在梁底填充墙上产生水平裂缝。
三、填充墙裂缝出现的原因分析
1、裂缝导致原因：a、在施工中未严格按照设计与施工规范进行操作，在砌体砂浆未能达到一定的强度，进行下一步的模板安装工序中，使砌体在外力的作用下产生竖向裂缝；b、在混凝土浇筑时因振捣混凝土时模板膨胀产生外力导致裂缝；c、模板支架钢管支撑点缺少、支撑不牢固浇筑混凝土时产生裂缝。d、墙体在砌筑时砖的顶头缝砂浆不饱满，造成砂浆脱落产生裂缝。
2、导致因素：水平裂缝集中在砌体与梁的结合部位，因填充墙多采用轻质砌块材料，其抗拉强度较低，与混凝土结构材质不同，且膨胀系数也不同而产生裂缝。
四、填充墙裂缝处理的方法
1、垂直缝出现的大于2cm的竖向裂缝，拆除原有的填充墙重新砌筑、重新浇筑构造柱。
2、水平缝小于2cm的裂缝处理的工序：a、用切割机将裂缝处切成V字形填充口3cm，深5cm；b、清理V字形填充口，用界面剂或者乳胶封闭墙底层；c、用C25膨胀混凝土（膨胀剂用量为水泥用量的10%）塞进V字形的填充口里面，填实压平为止，塞缝填充分两次塞填；d、施工关键：材料基础处理一定要固化干燥后进行下一道工序。
五、填充墙裂缝预防及应对措施
1、填充墙裂缝施工的预防
（１）墙体长度大于4ｍ要加设构造柱，特别在温度变化较大的地区，墙体受温度变化影响缺少约束力造成墙体开裂。
（２）砌块组砌不当。填充墙砌块较普通黏土砖尺寸大、规格多，施工中随意砍凿；墙体长度与砌块模数不符造成组砌不当，在柱边留设间隙填充不满，造成柱墙界面处产生裂缝的隐患。
（３）日砌高度过大。日砌高度是砌体工程严格控制的一个重要技术参数，每日砌筑墙体过高，会造成灰缝因受到过大的压力而变形、开裂。一些工程由于盲目赶工，日砌高度严重超标，导致灰缝厚度减小，进而降低了墙体的整体质量。
（４）砌筑灰缝不饱满。砂浆饱满度是保证墙体整体强度的重要前提。在施工中，由于砂浆质量不高及不规范的砌筑，使砂浆饱满度达不到标准要求。
（５）柱拉接筋未按规定设置。墙柱拉接筋是增强混凝土构件与墙体连接能力的重要构造设置，施工中如不按规定设置拉接筋，或拉接筋设置的间距过大，长度不够，甚至漏筋，将造成墙柱之间的抗拉能力减弱而产生裂缝。
2、施工中的应对措施
（１）砌块的选用。选用材料时应选择规格、强度、重量符合标准，外观规整的砌块，加气混凝土块的出厂日期必须达到２８ｄ以上，小型混凝土砌块一般要达到１５０ｄ左右。避免原材料的内部徐变造成使用后收缩变形。
（２）控制用水量。为降低加气块因其干缩性而造成开裂的弱性，应严格控制加气混凝土块的湿水量。在一般气温条件下，砌筑施工前不得浇水；高温时可适度喷水。砌块进场后要注意预防雨水。
（３）砌块排列合理。砌体施工前，应认真绘制各墙体的砌块排列图，确定砌块错缝搭接的合理性。绘制墙体砌块排列图除依据工程平面图、立面图、门窗洞口的大小、楼层标高、构造要求以外，还应考虑工程施工的实际情况，如：柱距是否标准，有无胀模情况，梁底标高是否同设计一致等等。在此基础上应达到墙体平面尺寸和高度是砌块加灰缝尺寸的整倍数，砌块错缝搭接，尽可能使用主规格的砌块。
（４）确保砂浆饱满度，严格控制日砌筑高度。砌筑砂浆应具有良好的和易性、饱水性且强度增长较快，其稠度应控制在５０ｍｍ左右。其次，规范化的砌筑操作是确保灰缝砂浆饱满度的重要前提。通常对水平灰缝，控制操作时应采用双手搬动砌块挤压砌筑；垂直灰缝应采用两侧临时夹板灌浆砌筑，并确保灌缝密实。填充墙砌筑至梁底１５ｃｍ～２０ｃｍ时，应停止施工１０ｄ～１５ｄ后，用普通黏土砖从两侧向中间斜向（４５°左右）砌筑或用细石混凝土灌实。对于加气混凝土块墙体，其日砌筑高度易控制在１．５ｍ以内。
（５）正确敷设拉接筋。通常预埋在柱上的拉接筋难以正对灰缝，常常加以弯折，影响拉接效果。可根据现场砌筑模数，采用柱上植筋的方法保证拉接筋与砌体模数的符合性。
墙体裂缝处理措施 虽然现在砼结构和钢结构发展十分迅速，但是由于其成本高，施工工艺复杂，大型设备较多，在现阶段的城市发展中，不可能在中小城市及县城中大规模发展，而砌体结构的材料来源广泛，施工设备和施工工艺较简单，可以不用大型机械，能较好地连续施工，还可以大量地节约木材、水泥和钢材，相对造价低廉，因而得到广泛应用。 但是由于砌体的抗拉、抗弯、抗剪性能较差，并且由于设计、施工以及建筑材料等多方面原因引发的砌体结构的质量事故也较多，其中砌体出现裂缝是非常普遍的质量事故之一。砌体中出现的裂缝不仅影响建筑物的美观，而且还造成房屋渗漏，甚至会影响到建筑物的结构强度、刚度、稳定性和耐久性，也会给房屋使用者造成较大的心理压力和负担。在很多情况下，裂缝的发生与发展还是大事故的先兆，对此必须认真分析，妥善处理。 一、砌体结构裂缝产生的原因及防治措施 引起砌体结构墙体裂缝的因素很多，大体上有设计上对房屋的构造处理不当，地基的不均匀沉降，收缩和温度的变化，施工质量不合格、使用的建筑材料不合格等。 1、设计上对房屋的设计和构造处理不当而引起的裂缝 有一些砌体结构的房屋的设计是套用图纸，应用时未经校核；有时参考了别的图纸，但荷载增加了或截面减少了而未作计算；有的虽然作了计算，但因少算或漏算荷载，使实际设计的砌体承载力不足；有的虽然进行了墙体总的承载力计算，但忽视了墙体高厚比和局部承压的计算。如果砌体的承载力不足，则在荷载作用下将出现各种裂缝，以致出现压碎、断裂、倒塌等现象，这类裂缝的出现，很可能导致结构的失效。 预防措施： （1）细心认真地设计。对拟建砌体结构的房屋，要做到力学模型准确，传力清楚；荷载统计无误；大梁下砌体要设梁垫并进行验算；加强对圈梁的布置和构造柱的设置，以提高砌体结构的整体安全性。 （2）裂缝一旦出现，要注意观测裂缝的宽度及长度的发展情况，并及时采取相应的有效措施，如灌缝，封闭等，必要时要进行结构加固，如粘钢、碳纤维等。 2、地基不均匀沉降引起的裂缝 当地基发生不均匀沉降后，沉降大的部分砌体与沉降小的部分砌体会产生相对位移，从而使砌体中产生附加的拉力或剪力，当这种附加内力超过砌体的强度时，砌体中
建筑工程施工论文施工论文：框架结构填充墙裂缝的成因及防治 摘要：本文对框架结构工程中填充墙在粉刷后容易出现的裂缝原因进行分析，并提出了预防措施以确保工程施工质量安全。 关键词：框架结构填充墙裂缝分析预防措施 随着我国社会经济的迅猛发展，城市建设中高层建筑比例不断加大，在高层建筑设计中又以框架为主体辅以填充墙分格应用较为广泛。由于此类建筑在设计时考虑荷载等因素，填充墙材质均以轻质砌块为主。而此类型填充墙在砌筑粉刷施工后，由于多种原因普遍存在不同程度的竖向、水平、斜向等裂缝现象，直接影响到房屋的使用和美观，尤其在下大雨时外墙面还会产生渗漏影响到使用功能，这一现象也是困扰建筑业最常见的一种质量通病。针对该现象，本文就墙面裂缝产生的原因及预防措施作一简要阐述。 一、墙面裂缝产生原因 裂缝产生的原因较复杂，除开结构因素，总体造成因素可分为构件材料温度变形系数的差异、气候温度变化、填充墙体的形状和尺寸、墙体的砌筑粉刷质量等几种。 1．在高层建筑中，填充墙以轻质砌块为主。由于采用的轻质砌块温度变形系数与结构中的混凝土温度变形系数不相同，产生的收缩不一致，使砌体与混凝土构件之间会产生缝隙，就会在粉刷后的墙面产生裂缝。虽然在施工中为防止此类裂缝的产生，我们在砌体施工时常采用拉墙筋连接；粉刷时在混凝土与砌体连接处使用钢丝网片搭接粉刷施工；但由于施工拉墙筋及钢丝网片时操作失误(如拉墙筋位置与砌块灰缝位置不一致，拉墙筋未砌筑在砂浆结合处，钢丝网片太靠内侧而无法与粉刷砂浆形成一整体受力构件等因素)，造成了虽然采取措施依然无法避免在混凝土构件与砌体交接处出现裂缝。 2．填充墙砌体在粉刷后是以填充砌块、砌筑砂浆、拉墙筋、钢丝网片、粉刷砂浆为整体的统一受力构件，这其中除了上述l条中所述因素外，填充砌块强度、砌筑砂浆强度、粉刷砂浆强度也尤为重要。如强度达不到设计要求的强度时也会影响到整体抗裂强度而造成墙面裂缝。 3．在填充墙砌体中，上部滚砖的砌筑，如施工中不按要求待下部砌体达到一定强度后再行砌筑便一次性砌筑到位，且滚砖挤压不紧，粉刷后就会造成墙体与梁、板底之间出现影响美观的横向裂缝。 4．在施工中填充墙超长、超高未按要求设置构造柱、卧梁，在温度的变化下，由于填充墙尺寸增大，变形幅度也相应增大，在超出填充墙砌体整体抗裂强度时就会产生墙面裂缝。 5．当墙体外界温度低于临界温度时，整个填充墙相对于钢筋混凝土构件产生收缩，从而在墙体内部产生拉应力。此时，填充墙体两端由于拉结筋和钢丝网片共同作用，产生横向拉应力，墙体上部由于钢板网作用产生向上的拉应力，由横向拉应力和向上的拉应力产生合力。当合力值到达一定数值时，由砌块和砂浆组成的砌体抗拉强度不足以抵抗拉应力合力，于是在垂直于合力的方向，砌体的相对薄弱部位产生斜裂缝。斜裂缝的形成一般呈近似直线状。当砌筑砂浆强度不足或轻质砌块浇水不足时，有时裂缝也会沿砌体灰缝部位呈阶梯状分布。上述裂缝一般出现在轻质填充墙体上部，下部由于砌体自重与拉应力合力部分抵消，所以一般不会产生裂缝。 6．砌筑轻质砌块墙体时，由于多种因素造成墙体垂直度及平整度未能达到规范要求，使粉刷砂浆厚度超标，待粉刷层干燥后会出现不规则裂缝甚至空壳掉落，产生不必要的质量及安全隐患。 综上所述，对容易造成墙体产生裂缝的因素经过分析后，可采取相应预防措施来控制裂缝产生。 二、针对墙面裂缝的预防措施 1．在砌墙前，先把墙体的平面与垂直轴线放好，并根据轻质砌块尺寸严格控制好拉墙筋预埋位置，并确保其能正确埋在砌体肋上砂浆内。由于预埋不好控制，可采用建筑结构胶植筋法后埋拉墙筋或是把拉墙筋与混凝土预埋钢板焊接好，采用此方法能比较准确地预留拉墙筋位置，且不会因凿打预埋拉墙筋而伤及混凝土构件保护层影响到混凝土构件的耐久性。 2．砌块应选择材质均匀且品质良好、强度一致的产品，各项检测指标均应符合相关砌块检测要求，且砌块的产品生产龄期必须大于28天。施工前，轻质砌块须浇水充分，以免过度吸收砂浆水分导致砂
外墙裂缝处理方案 一、裂缝的具体形式 １．窗洞下口角部的呈“正八字”形式角部裂缝； ２．框架柱与填充墙接槎处出现由上到下的通缝； ３．分布在墙面上不规则的微裂缝； 二、裂缝的处理措施 （一）对第一种与第二种裂缝的处理措施 １．以裂缝为中线，将裂缝两边各250㎜的抹灰层剔除。剔除前应先用切割锯切两道相对整齐的缝，然后再用锤子配合钢钎将抹灰层轻轻的剔除。用切割锯切缝时必须注意，切缝的深度以不损坏填充墙为宜。剔除抹灰层时不应用力过猛，尽量减少对其他墙体的震动。 ２．将剔出的墙体表面的粘接的砂浆块等全部清理干净，淋水湿润墙体。 ３．抹底层砂浆：在墙面湿润的情况下，先刷一遍掺10%的TG胶水泥浆（水灰比为），随刷随打底；砂浆的配合比为１：； ４．挂400宽的钢丝网，选用钢丝直径不小于㎜，网眼尺寸为8-10㎜的钢丝网。钢丝网一定要钉平整，且紧贴底层灰，不得外露； ５．待底层灰七成干后抹面层砂浆，面层砂浆为１：３的水泥砂浆； ６．浇水养护不少于７d； 经过以上方法处理完毕后，新旧抹灰之间的施工缝按照如下办法在处理： １．沿施工缝划出2-3㎜宽、深3-5㎜的凹槽； ２．将凹槽内的灰尘清理干净，保证凹槽内的清洁。清理时不宜用水冲洗，最好用空气压缩机清理！ ３．用与腻子颜色相近的耐候胶，用胶枪将凹槽封堵； ４．待将凹槽全部用耐侯胶封堵完毕后，用腻子刀刮平。使胶与墙面一平，或凸出墙面1㎜。 ５．胶干燥1-2天后刷外墙涂料。 （二）对第三种裂缝的处理措施 １．沿裂缝划出2-3㎜宽、深3-5㎜的凹槽； ２．将凹槽内的灰尘清理干净，保证凹槽内的清洁。清理时不宜用水冲洗，最好用空气压缩机清理！ ３．用与腻子颜色相近的耐候胶，用胶枪将凹槽封堵； ４．待将凹槽全部用耐侯胶封堵完毕后，用腻子刀挂平。使胶与墙面一平，或凸出墙面1㎜。 ５．胶干燥1-2天后刷外墙涂料。
浅谈填充墙裂缝产生的原因及预防措施 目前在高层住宅设计中，普遍为框架剪力墙结构，并且一般以各种不同材质的轻质砌块或空心砖作为内外填充墙。该部分墙体粉刷前虽然采用了墙拉结钢筋、钢板网片等连接措施，但由于设计、施工工艺、环境等多方面原因，墙体粉刷后经常会产生墙体裂缝，尤其是墙体的斜裂缝，施工中最不易控制，已经成为高层住宅结构施工中常见的质量通病。虽然裂缝很小，但影响了墙面装饰的美观，不能得到消费者的认同。因此，如何做好填充墙这一看似简单的工作，是施工单位亟待解决的问题。借此，在填充墙体开裂的维修中，我们发现，三方面问题较为突出：一是大面墙开裂现象；二是门窗洞口、线槽、线盒等角部的开裂现象；三是填充墙体与砼结构结合处的开裂现象。 一、主要就填充墙体裂缝产生的机理和影响进行分析： 1，龟裂的发生 （1）基层表面平整度达不到要求，尤其是垂直度超标，造成抹灰层厚薄不均或抹灰层过厚，从而造成表面龟裂的发生。 （2）中高级抹灰应该分层施工，有时施工时为了赶进度或为了省工图方便，从而抹灰基层、中层、面层分层不当，分层厚度不当，压不密实，从而引发龟裂。 （3）与施工环境有关，抹灰环境通风良好而且干燥，通常又疏于养护致使砂浆失水较快从而导致严重龟裂。 （4）为了使抹灰尽快成活或使表面当时美观便于交活，有时操作人员在表层抹光后或压光同时外罩一层纯水泥膏，这层水泥膏风干后薄而脆，不仅引发表面的龟裂而且最易受益匪浅，是应该坚决予以杜绝的。 2，裂缝产生的影响因素 （1）、材料温度变形系数差异：由于钢筋混凝土材料温度变形系数较小，砌体材料温度变形系数相对较大，故而在温度变化时，温度变形系数的差异导致两者温度变形的不同步性，从而产生了压应力和拉应力，特别是温度降低导致拉应力出现，到达一定数值后，即大于砌体的抗拉强度时，裂缝便会产生。 （2）、温度变化：由于裂缝是材料温度变形造成，所以温度变化是导致裂缝产生的另一原因。当墙体粉刷完成达到初步凝固，钢板网、拉结筋与粉刷形成共同受力系统时，此时的温度为墙体的临界温度。当外界气温升高，填充墙与钢筋混凝土墙体之间产生压应力，因为砌体的抗压强度远大于其抗拉强度，一般不会有裂缝等破坏情况出现。当外界温度降低，低于临界温度时，拉应力出现，最终导致出现裂缝。 （3）、填充墙体的形状、尺寸：材料温度变形的幅度与其长度成正比，若填充墙尺寸增大，其温度变化时，相应的变形幅度也会相应增大，在受到束缚的前提下产生的应力相应也会增大，在轻质填充墙砌体抗拉强度一定的情况下，产生裂缝的几率也就越高。 （4）、墙体的砌筑质量：填充墙砌体是砌块、砂浆、拉结筋、钢板网的统一受力整体，轻质填充墙砌体的抗拉强度、材质的均匀性、砌筑砂浆的质量及工艺的合理性，都会影响到砌体的整体抗拉强度，进而直接影响到整个墙体的抗裂能力。

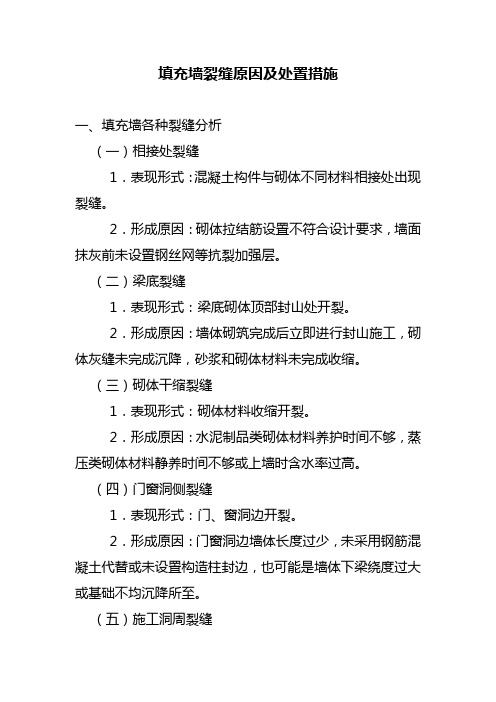

填充墙裂缝原因及处置措施 一、填充墙各种裂缝分析 （一）相接处裂缝 1．表现形式：混凝土构件与砌体不同材料相接处出现裂缝。 2．形成原因：砌体拉结筋设置不符合设计要求，墙面抹灰前未设置钢丝网等抗裂加强层。 （二）梁底裂缝 1．表现形式：梁底砌体顶部封山处开裂。 2．形成原因：墙体砌筑完成后立即进行封山施工，砌体灰缝未完成沉降，砂浆和砌体材料未完成收缩。 （三）砌体干缩裂缝 1．表现形式：砌体材料收缩开裂。 2．形成原因：水泥制品类砌体材料养护时间不够，蒸压类砌体材料静养时间不够或上墙时含水率过高。 （四）门窗洞侧裂缝 1．表现形式：门、窗洞边开裂。 2．形成原因：门窗洞边墙体长度过少，未采用钢筋混凝土代替或未设置构造柱封边，也可能是墙体下梁绕度过大或基础不均沉降所至。 （五）施工洞周裂缝
1．表现形式：施工洞等后填洞口补砌接槎处出现裂缝。 2．形成原因：后填洞口两侧未预留拉结筋，施工时接槎处未清理干净，也可能未对砌体浇水湿润。 （六）配电箱体处开裂 1．表现形式：砌体内配电等箱体处墙体开裂。 2．形成原因：箱体预留洞未设过梁或压顶梁造成该处墙体整体性被削弱且未进行加强处理。 （七）线管预埋裂缝 1．表现形式：墙面沿预埋线管出现裂缝。 2．形成原因：开槽预埋管线砂浆补修未与埋管同步进行，并且未设置钢丝网加强处理。 二、填充墙各种裂缝处置措施 1．非烧结砌体材料进场时，其龄期不得小于7天。运输、存放时应采取防雨、防水措施。 2．砌筑砂浆应采用中、粗砂，严禁使用山砂和混合粉。 3．砌体结构砌筑完成后宜60d再抹灰，并不少于30d。 4．加气砼砌块砂浆砌筑时，灰缝厚度应为10～15mm，粘接剂砌筑时，灰缝厚度应为3～5mm。其他砌体水平灰缝和竖向灰缝的厚度宜为10mm，不应小于8mm，不应大于12mm。 5．不同基体材料交接处应采取钉钢丝网等抗裂措施。钢丝网与不同基体的搭接宽度每边不小于150㎜。钢丝网片
浅谈砌体裂缝性质的鉴别及处理方法 砌体裂缝在建筑施工行业中常遇到的一个质量通病，引起这的通病裂缝原因是多方面，既有设计上的原因，又有施工方面的因素。但一旦出现的砌体裂缝往往施工单位无从着手，设计单位拿到后感到措施贫乏，该维修的裂缝不修，不该修的裂缝作处理，修了裂、裂了修，反反复复，施工单位与设计方面常常引发争议。住户在准备做装璜时，认为房屋有质量问题，能理解的住户只要作维修，遇到不太理解的住户提出种种理由。至于什么样的裂缝需要处理呢？我们在这里借此一页与同行们探讨，关键在于裂缝的性质及其危害程度要有专业性鉴别。例如，砌体因抗压强度不足而产生竖向裂缝，是构件达不到临界状态的重要特性之一，必须及时采取措施加固或卸荷；而常见的温度裂缝，一般不会危及结构安全，通常都不必加固补强，只在其砌体表面维修即可。因此，鉴别裂缝的不同性质是十分重要的。 一、裂缝性质鉴别 砌体最常见的裂缝原因是温度变形和地基不均匀沉降，这二类裂缝统称为变形裂缝。荷载过大或截面过小导致受力裂缝虽然不多见，但其危害性往很严重。由于设计构造不当，材料或施工质量低劣造成的裂缝比较容易鉴别，但这种情况较少见。因此，本文重点阐述鉴别裂缝的方法和根据，下面主要经工程实践经验为基础，从裂缝位置、形态特征、开裂时间、发展变化、建筑特征、使用条件和建筑变形方面，以下介绍三类裂缝的鉴别方法，供参考： 二、砌体裂缝是否需要处理的界限 （一）标准规范的规定 1．国家标准《砌体结构设计规范》对砌体裂缝无明确的要求和规定，但有一节“防止墙体开裂的主要措施”，以往设计中虽在构造措施上作了规定，砌体裂缝依然屡见不鲜。2．《工业厂房可靠性鉴定标准》中，对砌体裂缝是否需要处理的界限作了规定： （1）受力裂缝：当砌体结构或构件已出现明显的受压、受弯、受剪等受力裂缝时，应采取措施处理。 （2）变形裂缝：当砌体结构或构件因温度、收缩、变形和地基不均匀沉降造成裂缝时，应处理和必须处理。 3．建设部标准《危险房屋鉴定标准》中有关砌体危险构件的规定： （1）砌体裂缝长超过层高的1/2、缝宽大于20mm的竖向裂缝，或产生缝长超过1/3的多条竖向裂缝。 （2）梁支座下的墙体产生明显的竖向裂缝或柱体产生多条水平面裂缝。 （3）门窗洞口或窗间墙产生明显的交叉裂缝、竖向裂缝或水平面裂缝。 （4）砌体柱身出现水平裂缝，或产生竖向贯通裂缝，其缝长超过柱高的1/2。 （二）砌体裂缝处理界限的建议 1．根据裂缝鉴别的依据，正确区别受力或变形两类不同性质的裂缝。 2．当确认为受力裂缝后，由原设计部门根据砌体的实际强度和尺寸进行验算，作出“应进行处理”或“必须处理”的结论。 对于明显的受力裂缝均认真分析，尤其是受压砌体的竖向裂缝，梁或梁垫下的斜向裂缝或竖向裂缝，柱身的水平裂缝。只有在取得足够的依据时，可不作处理。 3．当确认为变形裂缝时，应根据结构特征、环境条件、使用要求和可能造成的危害作适当的处理。对已经稳定的变形裂缝，一般不作结构性修补，而仅作恢复建筑功能的局部修补。对造成柱断裂或产生水平错位的裂缝，必须及时加固处理。 4．墙体出现明显的交叉裂缝时，必须认真分析处理。 三、裂缝处理原则
龙里县卫生监督所建设项目 墙 裂 缝 处 理 方 案 编制人： 审批人： 贵州新城市建设工程有限公司 龙里县卫生监督所工程项目部 2013年9月26日 墙体裂缝处理方案
龙里县卫生监督所建设项目在2013年9月前已完成施工并退场，由于施工中顶梁与砌块为硬连接，因加气砼砌块与钢筋砼线性膨胀系数相差一倍以上、天气温度变化对墙体造成热胀冷缩，墙体和梁底间产生水平裂缝，个别墙体在钢筋混凝土柱和蒸压加气混凝土砌块相结合处产生竖向裂缝。这是采用此种结构形式的建筑通病 因此产生裂缝。进场后现场工作人员把施工完的墙体全面检查一遍，对墙体有细微裂缝的墙体做好记录。 一、裂缝产生的原因： 1、填充墙砌体的砌浆发生压缩沉降而导致顶梁与墙面脱开。 2、温度变化，引起梁、柱混凝土和墙体两种不同材料的变形而引起墙与梁交界应变大导致的裂缝。 二、裂缝的处理： 1、首先组织对现场施工的管理人员对每个单位进行逐层逐房间排查，并对存在裂缝记录好，待工人进场后将所有存在问题的单子发放到工人手中，并对参加返修的人员进行技术交底。 2、将排查有裂缝的墙面剔除，每边不小于10㎝，靠梁侧一面进行剔除，柱部位两面剔除，修复前将有问题的墙进行提前浇水湿润，使墙体达到润透后进行挂网和抹灰。 3、挂网和抹灰用的原材料和使用的砂浆符合质量要求，比原设计标号提高一个等级，由于砂浆强度会随着停放时间而降低强度，因此砂浆要在3～4小时内使用完。 4、砂浆使用微膨胀水泥砂浆，将缝隙充分填充饱满，以防止裂缝再度开
裂。 5、在梁与墙之间如果缝隙较大时采用发泡胶，使其与混凝土产生软连结，以达到其没有裂缝的标准。 三、质量要求 1、在抹灰和打发泡胶时要认真按技术交底进行施工，在施工过程全方位进行质量检查。 2、设专职质检员进行质量检查，对不合格的立即整改，并停止继续施工。 3、设专职管理人员对这部分修复负责发现问题及时向相关人员汇报。 贵州新城市建设工程有限公司 2013年9月26日 监理工程师通知回复单 工程名称：龙里县卫生监督所建设项目编号：005
常见的墙体裂缝种类原因处理方法 产生裂缝的原因： 一。按照裂缝位置分： 1、房屋外墙的裂缝：①在墙体中呈现斜向裂缝，且裂缝走向凹陷处。②在建筑下部比较明显，由下向上发展，呈“八”字，倒“八”字﹑水平、竖缝。 2、承重墙上的裂缝：①裂缝贯穿整个墙面且穿到背后，呈倾斜性。②在不同楼层墙体的同一位置均出现有方向、有规则的裂缝。 3、楼板(地面和顶板)的裂缝：①呈对穿性的裂缝(与房屋横梁平行的裂缝)。按有关验收规范，裂缝允许在(0.3mm)范围内，但裂缝对结构的耐久性有不利影响。②受力裂缝：这种裂缝表现为墙角呈45°的裂缝或与横梁垂直的裂缝。裂缝往往不对穿，形状外宽内窄。 4、结构梁底部的墙体(窗间墙)，产生局部竖直裂缝。 5、阳台、雨蓬等悬挑结构板的裂缝：这种裂缝通常是整个贯穿。大家都应该知道如果阳台和其他悬空的结构板出现裂缝，后果是很严重的。 以上是比较严重的裂缝情况，不过这种裂缝不多见。 二。按照装饰层-结构层分： 1、表面乳胶漆裂缝壁纸裂缝：表面装饰层没有干透就遭遇温度、湿度变化，乳胶漆壁纸会出现裂缝。 2、腻子找平层裂缝：基层有浮灰油污，找平层没有干透就遭遇温度、湿度变化，腻子会出现裂缝。 3、水泥砂浆抹灰层裂缝：如果抹灰层和墙体基体黏合不紧密则会导致抹灰层空鼓、掉粉，造成墙体开裂； 4、接缝处裂缝：钢筋混凝土剪力墙与陶粒砖（空心砖）接缝处；钢筋混凝土梁与陶粒砖（空心砖）接缝处；后堵砌的门口处；石膏板隔墙与原有墙体接缝处；受周边环境或者外力影响，石膏板、预制隔墙板和预制楼板会出现材料收缩或位置变动，这种原因会导致接缝处出现裂缝，一般为垂直缝或者水平缝。 5、结构性裂缝：结构性裂缝是由房屋主体结构引起的基体（水泥浇筑墙体）开裂、上部荷载过大引起墙体裂缝、地基下沉（如果地基下沉严重则属于房屋质量问题）、施工洞未处理等造成的。 三。按照产生原因分： 1、温度性裂逢：这种裂逢是墙体中最常见的，这种裂逢常见于不同材料的交接处，如圈梁和砖砌体交接处的水平裂缝。一般材料都有热胀冷缩的性能，房屋结构由于周围温度变化引起变形，不同材料的膨胀系数不一样，导至产生温度性的裂逢。这种裂缝，只影响房屋室内的外观，不会影响房屋的安全性，可适当
填充墙砌体裂缝 （一）混凝土空心砌块填充墙裂缝 原因分析： （1）填充墙框架梁底的水平裂缝，主要是操作不当造成的。如砌块的砌筑高度有偏差，引起高度误差；或砌块刚好嵌进去而上面没有灰缝；或砌到梁底时的水平灰缝过大；或碰到顶上一块不是整块砌块就用黏土砖塞砌；因砌块填充墙一次砌到梁底，加之水平灰缝干缩与沉缩，砌块的干缩下沉，造成框架梁底产生水平裂缝； （2）产生阶梯形裂缝的原因： 1）砌块使用时没有达到28d龄期，收缩值偏大； 2）砌块顶端不带砂浆，有的竖缝中的砂浆不饱满。 3）砌块几何尺寸有误差，加上操作者素质差，砌筑竖缝宽度不一、水平缝厚薄不匀，在干缩和收缩的作用下，产生阶梯形裂缝或沿砌块周边裂缝； （3）门窗顶头的斜裂缝，因为在窗洞口处容易导致各种应力集中，在孔洞转角部位应力迹线呈斜向，孔洞角外应力大于砌体的抗拉、抗剪强度； （4）框架柱与填充墙之间竖直裂缝，由于砌块排列不当、墙交叉处没有咬槎，竖缝过宽、水平灰缝过窄，或纵墙与横墙的收缩方向不同，开凿沟槽的振动、封嵌不实、收缩不同等，均会引起竖向裂缝。 防治措施： （1）原有裂缝的处理：铲除框架梁底水平裂缝上下各100mm宽的抹灰层或装饰层，扫刷干净，冲洗晾干。凡有斜砖松动或灰浆不饱满，必须拆除后重砌。用聚合物砂浆抹灰，埋贴玻璃纤维网格布，压实刮平； （2）阶梯形裂缝、门窗顶头的斜裂缝及竖向裂缝的处理：
1）裂缝宽度小于0.5mm时，铲除裂缝处的空鼓脱壳的装饰层，扫刷冲洗干净、晾干，采用聚合物砂浆修补，涂刷范围沿裂缝周边扩大300mm； 2）裂缝宽度在0.5～3.0mm之间时，清扫干净缝内浮灰杂物，用与墙面颜色相同的嵌缝材料嵌填； 3）当墙体裂缝较严重，最大裂缝宽度大于5mm时，应查明裂缝原因，制订处理方案，经有关方认可后，按方案要求加固处理。 （二）加气混凝土砌块填充墙裂缝 原因分析： （1）柱边、板边的竖向裂缝：因为砌筑时的砌块含水量大，干燥收缩值达0.5～0.6mm/m，则墙长3m的横向收缩值达1.5mm左右，即产生竖向裂缝。离板边的竖向裂缝大部分是穿线管的槽没有补好，或塑料管胀缩产生裂缝； （2）框架梁底的水平裂缝，产生的原因是对加气混凝土砌块的性能没有掌握好，如吸水性强，导湿性和解湿性差； （3）门窗孔上口的斜裂缝产生的主要原因有：加气混凝土砌块的抗压强度低；钢筋混凝土过梁两头搁置长度不足，加气混凝土砌块的局部承压力不够而被剪裂；过梁安装两头搁置不平、不实等，造成裂缝。 防治措施： （1）待干燥收缩基本完成时，将已经开裂的缝隙中脱壳的砂浆刮除，扫刷干净，喷水湿润，隔天用聚合物砂浆嵌填缝隙，并用聚合物砂浆沿缝隙埋贴一层宽度为200mm的玻璃纤维网格布； （2）门窗孔上口的斜裂缝的处理方法：如门窗过梁长度不足，需要更换合格的过梁，搁置长度不少于200mm；如因过梁安装不标准，须拆除后重新安装，确保搁置处平整密实；如过梁底的加气混凝土砌
经开未来城一标段地下室 剪 力 墙 裂 缝 处 理 方 案 编制人： 审核人： 审批人： 众科建设集团有限公司 经开未来城一标段项目经理部 2013年11月
工程名称经开未来城一标段 施工单位众斜建设集团有限公司结构形式框剪 层数地下2层、地上27层建筑面积66200 m2 编制单位技术部编制人 监理公司 审核意见 总监理审核签字： 年月日（公章） 甲方 审批意见 项目负责人： 年月日（公章） 设计单位 审查意见 结构工程师： 年月日（盖章）
经开未来城一标段地下室 剪力墙裂缝处理方案 该地下室结构与2013年8月16日下午17点开始浇筑A栋外剪力墙C50；P8抗渗砼，8月17日浇完A栋负二层剪力墙、柱，负一层梁板砼，砼标号分别为：C50；P8、C50、C35。混凝土成型后于8月21日拆模，拆模后因温差原因导致混凝土剪力墙出现裂缝现象。经总承包单位、监理工程师、建设单位工程及设计院共同协商一致，要求我项目部针对该事项作出专项处理方案，我项目部组织专项技术小组，经决定采用聚氨酯涂膜（A、B双组聚氨酯）加玻璃丝布的方式处理裂缝，具体内容如下： 一、裂缝产生的特征与原因 （一）、地下室混凝土墙裂缝的主要特征 (1) 绝大多数裂缝为竖向裂缝，多数缝长接近墙高，两端逐渐变细而消失。 (2) 裂缝数量较多，宽度一般不大，超过0.3mm宽的裂缝很少见，大多数缝宽度≤0.2mm。 (3) 沿地下室墙长两端附近裂缝较少，墙长中部附近较多。 (4) 裂缝出现时间多在拆模后不久。 （二）、裂缝主要原因 2.1 混凝土收缩 从裂缝特征可见大多数均属收缩裂缝。地下室混凝土墙收缩较大的主要原因有水泥用量过多、养护不良等。 2.2 未设置施工缝 《混凝土结构设计规范》规定：现浇钢筋混凝土墙伸缩缝的最大间距为20（露天）~30m（室内或土中），但实际工程中墙长均超过此规定。需要指出的是，一些工程设计突破了规范规定后，地下室墙的水平钢筋仍按构造配置，这是墙较易裂缝的又一因素。 2.3 温差过大
预防和减少建筑中几种裂缝的 技术措施 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：___________________ 日期：___________________
预防和减少建筑中几种裂缝的技术措施 温馨提示：该文件为本公司员工进行生产和各项管理工作共同的技术依据，通过对具体的工作环节进行规范、约束，以确保生产、管理活动的正常、有序、优质进行。 本文档可根据实际情况进行修改和使用。 1、裂缝的调查概况： 通过对大量砖混结构的民用住宅、框架结构的办公楼等多种建筑的调查发现, 多数建筑都存在着不同形式的裂缝, 这些裂缝一旦出现便很难弥补, 但许多裂缝是有规律可循的。我对这些裂缝进行了总结, 其调查结果如下： （1）不管是什么结构的建筑, 几乎都存在抹灰开裂的现象, 大部分是因为温度变化引起的, 仅仅是轻重程度的不同而已。 （2）抹灰表面龟裂, 裂缝多而无规律, 裂缝较细但面积较大, 严重的引起墙面空鼓, 若要返工成本较大。 （3）在框架结构中, 填充墙体与梁柱接触面间容易出现水平和垂直裂缝, 这些裂缝几乎是不可避免的, 如果不加以预防, 裂缝一旦出现就很难补救。 （4）墙体使用新型材料尤其是大块板型材料, 例如GRC墙板、钢丝网架聚苯乙烯夹心板（俗称得乐板、舒乐板等）, 不同板块之间经常出现规则的竖
万科集团防止围护/填充墙体裂缝的终极措施与解决办法 目前万科集团住宅设计中，普遍为框架或剪力墙结构，楼层中一般以混凝土轻质填充墙作为房间分隔。该部分墙体粉刷前虽然采用了拉结钢筋、钢板网片等连接措施，但由于设计、施工工艺、环境、工期等多方面原因，墙体粉刷后经常会产生墙体裂缝，尤其是墙体裂缝，施工中最不易控制，已经成为住宅结构施工中常见的质量通病。以下主要就围护或填充墙体裂缝产生的机理进行分析： 一、材料性能简介 1、材料温度变形 钢筋混凝土热膨胀系数为1.0×10-5/℃，即温度升高1℃混凝土膨胀0.01mm/M 粘土砖热膨胀系数为0.5×10-5/℃，即温度升高1℃粘土砖膨胀0.005mm/M 轻骨料混凝土和混凝土砌块热膨胀系数为1.0×10-5/℃，即温度升高1℃混凝土膨胀 0.01mm/M 2、材料的干缩变形 钢筋混凝土的干缩率为0.1mm/M 粘土砖的干缩率为0.1mm/M 轻骨料混凝土的干缩率为0.3mm/M 混凝土砌块的干缩率为0.2mm/M 从材料本身的性能可以发现:裂缝的产生和材料的性能是息息相关的,对裂缝的控制要遵从两个原则,释放和约束相结合,组成墙体砂浆和砌块是脆性材料,其有较高的抗压性能但抗拉性能较低,一旦墙体产生的拉应力大于砌体的抗拉应力以后就会造成墙体开裂.防止墙体裂缝应从以下几个方面着手:合理的设计构造措施、合格的材料、适当的工期、合理的工艺和工序等。
二、裂缝的性质及产生原因 墙体裂缝最为常见的有三大类，一是温度裂缝，二是干缩裂缝，以及由温度和干缩共同产生的裂缝。 1．温度裂缝 温度的变化会引起材料的热胀冷缩，当约束条件下温度变形引起的温度应力足够大时，墙体就会产生温度裂缝。最常见的裂缝是在住宅顶层两端的墙体上，如在门窗洞边的正八字斜裂缝，平屋顶下或屋顶圈梁下沿砖（块）灰缝的水平裂缝，以及水平包角裂缝（包括女儿墙）。导致平屋顶温度裂缝的原因是顶板的温度比其下的墙体高得多，而混凝土顶板的膨胀系数又比砖砌体大得多，故顶板和墙体间的变形差在墙体中产生很大的拉力和剪力。剪应力在墙体内的分布为两端附近较大，中间渐小，顶层大，下部小。温度裂缝是造成墙体早期裂缝的主要原因。这些裂缝一般经过一个冬夏之后才逐渐出现。 2．收缩裂缝 烧结粘土砖，包括其它材料的烧结制品，其干缩变形很小，且变形完成比较快。只要不使用新出窑的砖，一般不用考虑砌体本身的干缩变形引起的附加应力。但这类砌体在潮湿情况下会产生较大的湿胀，而且这种湿胀是可逆的变形。对于砌块、灰砂砖、粉煤灰砖等砌体，随着含水量的降低，材料会产生较大的干缩变形。如混凝土砌块的干缩率0.3~0.45mm/m甚至更大，（目前的建筑市场提供的材料其材料性能远低于理论数据要求）它相当于25~40oC的温度变形，可见干缩变形的影响很大。轻骨料块体砌体的干缩变形更大。干缩变形的特征是早期发展比较快，如砌块出窑后放置28天能完成50%左右的干缩变形，以后逐渐变慢，几年后才能停止干缩。但是干缩后的材料受湿后仍会发生膨胀，脱水后材料会再次发生干缩变形，但其干缩率有所减小，约为第一次得
********* 墙面裂缝专项修补施工方案 编制： 审核： 审批： ***********有限公司 编制日期：2016年11月29日
一、编制依据 1、设计图纸 2、混凝土结构工程施工质量验收规范- GB50204-2015 3、混凝土质量控制标准- GB50164-2011 4、建筑装饰装修工程质量验收规范- GB50210-2001 二、基本情况 ******B区1、2#楼于2016年6月30日交付业主使用，B3楼于11月18日交付业主使用，3栋楼交付标准：毛坯（墙面、顶面石膏腻子找平）。近期，3栋楼已正式开始通暖，陆续接到物业公司前台上报工程部反映业主房间（有装修完成的、有未开始装修）墙面出现局部裂缝，此问题在供暖前出现频率较低。项目安排相关人员进行了现场检查。检查结果主要有以下几种情况： 1、腻子找平层裂缝 原因分析：基层有浮灰、油污，找平层没有干透就遭遇温度、湿度变化，腻子会出现裂缝，裂缝成不规则裂缝。 2、水泥砂浆抹灰层裂缝（含施工洞口，出现频率较高） 原因分析：抹灰层和墙体基体黏合不紧密则会导致抹灰层空鼓、掉粉，造成墙体开裂。一般为规则裂缝。 3、隔墙板与一、二次结构交界处（出现频率较高）。 原因分析：隔墙板与一、二次结构之间挂200宽的耐碱网格布，石膏腻子找平。可能受温度环境、上下楼装修期间的扰动或预制隔墙板本身材料收缩或隔墙板与一、二次结构安装拼缝未挤出水泥浆，填充不实，导致接缝处出现裂缝，一般为沿一、二次结构交接处成垂直缝或者水缝。 三、处理方案 项目将该问题与原设计单位结构设计师进行沟通，以上问题对于结构安全和使用功能不会产生影响，属于无害裂缝。项目结合现场实际情况，编制相关处理方案如下： ①情况一处理方案： 首先将面层腻子及找平石膏铲除，基层处理后，重新批腻子，在墙面上用白乳胶贴一层白的确良布，利用纤维的张力，来保证面层的完成。 ②情况二处理方案：
填充墙裂缝处理施工工艺 1、产生裂缝的原因分析： 框架剪力墙结构填充墙产生裂缝的原因主要有填充墙砌筑材料使用的原因,温度变化的原因、外力作用的原因（邻近地区爆破施工）及结构自身产生的原因,具体分析如下： 一、填充墙自身收缩而产生的裂缝。这种裂缝比较规则,都是在柱边和梁底出现.造成收缩裂缝的原因有两点：一是砌筑时的砂浆具有流动性,在重力作用下,墙体会不断沉实引起收缩;二是墙体的砌筑砂浆凝结硬化时会产生收缩,这种收缩时间较长,但砌筑完一个月左右将基本收缩完成。 二、温度变化产生的裂缝。这主要是填充墙和钢筋混凝上的线膨胀系数不一样,使得温度变化时两种材料的收缩量也不一样,这就造成了在两种材料结合处的裂缝,这种裂缝也是比较规则的,通常呈现为梁底或柱边的水平缝或垂直裂缝. 三、砌体材料干,湿不稳定性产生的裂缝。有不少填充墙的砌体材料都存在湿胀,干缩的现象，这就会造成粉刷后的墙面出现不规则裂缝。产生这种裂缝的原因是墙体砌筑后，墙粉刷前要充分浇水湿润,这时的墙体含水率较高，体积略有膨胀，粉刷结束体内的水份才开始逐渐往外排析,随着水份的不断排析与蒸发,墙体就会逐渐干燥
和收缩,当墙体的收缩量达到一定程度后,就会将墙面的粉刷层拉裂。 四、外力作用（附近爆破施工）产生的裂缝：砌块墙与框架柱梁只能靠柱上的拉筋连接，即使在抹灰时加了钢丝网,也难以抵抗由于外力作用造成的应力变形,这样的裂缝通常表现为斜裂缝,为上下贯通。 2、填充墙裂缝的处理 通过以上对的分析,我们初步了解了产生填充墙裂缝的各种原因,并能够通过裂缝形态及表现形式,初步确定裂缝产生的原因,并对症下药,确保经处理后的填充墙不再开裂或者让裂缝控制在一定范围之内,不影响建筑物的使用裂缝出现在柱边,梁底,并沿着柱边或梁底呈现垂直或水平的裂缝,一般是由于混凝土材料与墙体材料线膨胀系数不同 引起的温度伸缩裂缝,对待这种裂缝,本身并不存在安全隐患,但是影响美观,因此如果要对其进行处理,一股的方法是沿裂缝凿除水泥砂浆,如果裂缝过大可以用水泥砂浆填充并重新抹灰刷涂料,但由于温度变化比较频繁,墙面出现此裂缝后难以根治,只能通过治理控制其裂缝宽度,使之成为无害裂缝。裂缝出现在墙体当中,并呈竖向或水平发布,一般是沿砖墙灰缝分布,对于这种裂缝一股的处理方法是沿裂缝凿除抹灰层,其中的墙体灰缝需剔缝,剔缝深度为lOmm,然后重新粉刷。如果裂缝为斜裂缝,或者呈不规则发布,并且数量较多,这需要引起人们的足够重视,因为这有可能外力作用引起的裂缝,对于这种裂缝,需要通过检测部门,根据裂缝的表现形式和分布范围确定是否对此墙进
填充墙砌体裂缝防治措施 一、混凝土空心砌块填充墙裂缝 （一）原因分析： 1.填充墙框架梁底的水平裂缝，主要是操作不当造成的。如砌块的砌筑高度有偏差，引起高度误差；或砌块刚好嵌进去而上面没有灰缝；或砌到梁底时的水平灰缝过大；或碰到顶上一块不是整块砌块就用黏土砖塞砌；因砌块填充墙一次砌到梁底，加之水平灰缝干缩与沉缩，砌块的干缩下沉，造成框架梁底产生水平裂缝； 2.产生阶梯形裂缝的原因： （1）砌块使用时没有达到28d 龄期，收缩值偏大； （2）砌块顶端不带砂浆，有的竖缝中的砂浆不饱满。 （3）砌块几何尺寸有误差，加上操作者素质差，砌筑竖缝宽度不一、水平缝厚薄不匀，在干缩和收缩的作用下，产生阶梯形裂缝或沿砌块周边裂缝； 3.门窗顶头的斜裂缝，因为在窗洞口处容易导致各种应力集中，在孔洞转角部位应力迹线呈斜向，孔洞角外应力大于砌体的抗拉、抗剪强度； 4.框架柱与填充墙之间竖直裂缝，由于砌块排列不当、墙交叉处没有咬槎，竖缝过宽、水平灰缝过窄，或纵墙与横墙的收缩方向不同，开凿沟槽的振动、封嵌不实、收缩不同等，均会引起竖向裂缝。 （二）防治措施： 1.原有裂缝的处理：铲除框架梁底水平裂缝上下各100mm 宽的抹灰层或装饰层，扫刷干净，冲洗晾干。凡有斜砖松动或灰浆不饱满，必须拆除后重砌。用聚合物砂浆抹灰，埋贴玻璃纤维网格布，压实刮平； 2.阶梯形裂缝、门窗顶头的斜裂缝及竖向裂缝的处理： （1）裂缝宽度小于0.5mm 时，铲除裂缝处的空鼓脱壳的装饰层，扫
刷冲洗干净、晾干，采用聚合物砂浆修补，涂刷范围沿裂缝周边扩大300mm ； (2)裂缝宽度在0.5?3.0mm之间时，清扫干净缝内浮灰杂物，用与墙面颜色相同的嵌缝材料嵌填； ( 3)当墙体裂缝较严重，最大裂缝宽度大于5mm 时，应查明裂缝原因，制订处理方案，经有关方认可后，按方案要求加固处理。 二、加气混凝土砌块填充墙裂缝 (一)原因分析： 1.柱边、板边的竖向裂缝：因为砌筑时的砌块含水量大，干燥收缩 值达0.5 ?0.6mm/m ，则墙长3m 的横向收缩值达 1.5mm 左右，即产生竖向裂缝。离板边的竖向裂缝大部分是穿线管的槽没有补好，或塑料管胀缩产生裂缝； 2.框架梁底的水平裂缝，产生的原因是对加气混凝土砌块的性能没有掌握好，如吸水性强，导湿性和解湿性差； 3.门窗孔上口的斜裂缝产生的主要原因有：加气混凝土砌块的抗压强度低；钢筋混凝土过梁两头搁置长度不足，加气混凝土砌块的局部承压力不够而被剪裂；过梁安装两头搁置不平、不实等，造成裂缝。 (二)防治措施： 1.待干燥收缩基本完成时，将已经开裂的缝隙中脱壳的砂浆刮除，扫刷干净，喷水湿润，隔天用聚合物砂浆嵌填缝隙，并用聚合物砂浆沿缝隙埋贴一层宽度为 200mm 的玻璃纤维网格布； 2.门窗孔上口的斜裂缝的处理方法：如门窗过梁长度不足，需要更换合格的过梁，搁置长度不少于200mm ；如因过梁安装不标准，须拆除后重新安装，确保搁置处平整密实；如过梁底的加气混凝土砌块强度不足，应拆除后更换合格加气混凝土砌块； 三、悬臂梁上的填充墙裂缝
目录 1、工程概况 (2) 2、裂缝原因分析 (2) 3、修补实施方案 (3) 4、主要设备及人员 (7)
、工程概况 本工程位于巴彦淖尔市临河区东临金沙路，西临金河路，北临汇丰街，南临住宅地块。 结构类型：框架剪力墙结构。 结构高度：B3#楼31.9米。 抗震设防烈度：7 度， 建筑耐久年限：50 年 二、裂缝原因分析 从微观上看，剪力墙裂缝原因主要有：砼收缩裂缝；强约束裂缝，建筑体形引起裂缝；外力作用的裂缝。 1.1 砼收缩的三种情况 1.1.1 干缩砼在制备过程中，水泥和掺合料与水拌合后体积膨胀，但在入模成型后，随着砼水化作用的发生，砼中的部分水份被吸收部分水份被蒸发，体积有一定的缩小。砼体积收缩，使砼产生内应力，当收缩快和收缩大时砼就会产生裂缝。 1.1.2 砼内部温度变化产生收缩裂缝与墙连体的部分框架柱，断面边长都大于im属大体积砼，水化热高，若采取措施不当，表面砼就会产生裂缝。对于框架柱与外墙连体的节间来讲，大体积砼的框架柱可视为一个较大的热源体，而与之连体的墙体薄，且与外界空气接触面较大，散热快。当框架柱砼内大量发热膨胀时，墙体已开始降温收缩，由于连结在一起的两个构件之间产生温差，变形不同步协调，在柱子附近和墙中间出现裂缝是符合规律的。
1.2 强约束引起裂缝约束是对结构构件活动和变形的制约，约束分为内部约束和外部约束。内部约束主要有：砼墙内配筋对砼收缩变形的约束；墙体内收缩变形小的部分对收缩变形大的部分的约束；墙体内暗柱、暗梁对墙板收缩变形的约束；长度大的砼墙，墙端与墙中收缩变形的相互约束。外部约束主要是超静定结构的多余联系，如墙体以下的基础和底板，墙体顶上的楼板或梁，墙体两端的附墙柱或电梯井筒等。当墙体砼收缩变形产生内应力，若外约束很强，产生的内应力不能造成约束变形时，则墙体砼出现开裂，尤其是早期砼容易开裂，因为砼早期抗拉强度较低。墙体的最大外约束应力一般都产生在外约束的边缘，即墙体与柱、筒体、基础、底板、梁等交接处。但实际裂缝并非在墙与约束体的交接处，而是离开0.3 ~0.5m，其理由是裂缝由约束产生，反过来约束又能推迟裂缝的出现和限制裂缝的扩展，这就是人们常说的“模箍作用”。 1.3 建筑物的形体及结构构件断面对墙体裂缝的影响框架柱断面大，墙板厚度小，柱墙连接断面变化大，不利于防止墙体裂缝，其原因除了柱墙砼水化热产生温差收缩变化和大柱子给墙板增加约束造成墙体裂缝以外，还因框架柱是高层建筑主要传力构件，基础以上的所有荷重全部由柱子、筒体传给基础、基岩，当地基出现沉降或基础压缩下沉时，墙体在基础边级部位产生剪力，导致裂缝出现。此外，本工程采用的是商品混凝土，商品混凝土为满足运输和泵送，外惨料较多，施工时常有较多泌水，随着水分的蒸发，表面会出现塑性收缩裂缝。在混凝土拌和物中有多余水量，混凝土硬结后，比较容易出现干燥收缩裂缝。 三、修补实施方案根据本工程特点及我公司类似工程施工经验，本
填充墙裂缝产生原因分析及处理方案 一、工程概况 本工程为高层商品房，地处无锡绿地三期A3 地块，建筑面积有67819㎡；上部结构为短肢剪力墙结构，砼小型空心砌块及加气混凝土砌块填充墙。部分房屋楼层砌体砌筑已经完成，现发现部分墙体出现砌体与砼结构之间的水平和竖向裂缝。 二、填充墙裂缝出现的现象 1、飘窗处填充墙出现的垂直裂缝：垂直裂缝发生在飘窗板上的填 充墙与剪力墙结构的交接处产生竖裂缝。 2、梁底填充墙上水平裂缝：在梁底填充墙上产生水平裂缝。 三、填充墙裂缝出现的原因分析 1、裂缝导致原因：a、在施工中未严格按照设计与施工规范进行操作，在砌体砂浆未能达到一定的强度，进行下一步的模板安装工序中，使砌体在外力的作用下产生竖向裂缝；b、在混凝土浇筑时因振捣混凝土时模板膨胀产生外力导致裂缝；c、模板支架钢管支撑点缺少、支撑不牢固浇筑混凝土时产生裂缝。d、墙体在砌筑时砖的顶头缝砂浆不饱满，造成砂浆脱落产生裂缝。 2、导致因素：水平裂缝集中在砌体与梁的结合部位，因填充墙多采用轻质砌块材料，其抗拉强度较低，与混凝土结构材质不同，且膨胀系数也不同而产生裂缝。
四、填充墙裂缝处理的方法 1、垂直缝出现的大于2cm的竖向裂缝，拆除原有的填充墙重新砌筑、重新浇筑构造柱。 2、水平缝小于2cm的裂缝处理的工序：a、用切割机将裂缝处切成V字形填充口3cm，深5cm；b、清理V字形填充口，用界面剂或者乳胶封闭墙底层；c、用C25膨胀混凝土（膨胀剂用量为水泥用量的10%）塞进V字形的填充口里面，填实压平为止，塞缝填充分两次塞填；d、施工关键：材料基础处理一定要固化干燥后进行下一道工序。 五、填充墙裂缝预防及应对措施 1、填充墙裂缝施工的预防 （１）墙体长度大于4ｍ要加设构造柱，特别在温度变化较大的地区，墙体受温度变化影响缺少约束力造成墙体开裂。
墙体裂缝处理方案 一、本工程±0.00m以下砌体为240mm厚普通烧结粘土实心砖，砂浆采用M5水泥砂浆；±0.00m以上砌体为200mm厚陶粒空心砌块及安装轻者隔墙板，部分为300mm厚加气砼块，砂浆采用M5混合砂浆。为防止后砌墙发生墙体裂缝的现象，现对其产生的常见原因及处理措施进行分析。 二、墙体裂缝产生的原因： 1、地基原因引起的裂缝 地基不均匀沉降引起的裂缝。房屋的全部荷载最终通过基础传给地基，由于应力的扩散作用，房屋地基产生不均匀沉降；地基土上层温度降到0℃以下时，上部开始冻结，下部水由于毛细管作用不断上升在冻结层中形成冰晶，体积膨胀，使土体向上隆起。 2、温度变化引起的裂缝 热胀冷缩是绝大数物体的基本物理性质。砌体也不例外。由于温度变化均匀使砌体产生不均匀收缩，或者砌体的伸缩受到不均匀的约束，温度应力超过砌体的强度而引起砌体开裂。 3、干缩裂缝 加气砼砌块、水泥砌块、水泥砖、灰砂砖等砌体材料会随着含水量的降低，而产生收缩变形。在含水率降低的过程中，如果外界环境变化而引起的水分散失过快过急时，变形将不均匀，甚至突变，这时将会引起较大的收缩变形，而引发墙体裂缝。这类变形裂缝在墙体上分布广、数量多，程度也比较严重。 4、材料原因引起的裂缝 水泥类砌块墙体存在着普遍的裂缝渗水现象，砌块的湿胀干缩尤其在外墙表现得相当明显，当砌块的干燥收缩率较大时，墙体容易产生裂缝。 5、施工原因引起的裂缝 半头砖集中砌筑或对非标准砌块随意砍凿砌筑；用不同块材混砌；使用龄期不足的砌块等；砌块上墙时含水量过大或雨期施工淋湿砌块，组砌方法不合理，未按规范规定砌筑或出现通缝，水平、竖缝厚薄不均且砂浆不饱满，砂浆和易性、保水性能差砌筑高度过大，及拉结筋留置数量不足或拉结不牢固等。在施工过程中，砌筑工人技术水平低、质量意识不高以及承包商有意偷工减料都可能导致墙体裂
