某超高层建筑空调系统设计简介

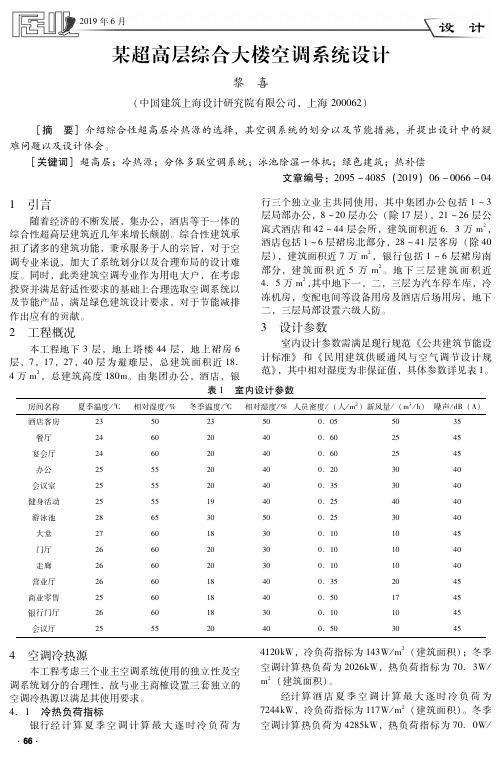

２０１９年６月某超高层综合大楼空调系统设计黎　喜（中国建筑上海设计研究院有限公司，上海２０００６２） ［摘　要］介绍综合性超高层冷热源的选择，其空调系统的划分以及节能措施，并提出设计中的疑难问题以及设计体会。

［关键词］超高层；冷热源；分体多联空调系统；泳池除湿一体机；绿色建筑；热补偿文章编号：２０９５－４０８５（２０１９）０６－００６６－０４１　引言随着经济的不断发展，集办公，酒店等于一体的综合性超高层建筑近几年来增长颇剧。

综合性建筑承担了诸多的建筑功能，秉承服务于人的宗旨，对于空调专业来说，加大了系统划分以及合理布局的设计难度。

同时，此类建筑空调专业作为用电大户，在考虑投资并满足舒适性要求的基础上合理选取空调系统以及节能产品，满足绿色建筑设计要求，对于节能减排作出应有的贡献。

２　工程概况本工程地下３层，地上塔楼４４层，地上裙房６层，７，１７，２７，４０层为避难层，总建筑面积近１８．４万ｍ２，总建筑高度１８０ｍ。

由集团办公，酒店，银行三个独立业主共同使用，其中集团办公包括１～３层局部办公，８～２０层办公（除１７层），２１～２６层公寓式酒店和４２～４４层会所，建筑面积近６．３万ｍ２，酒店包括１～６层裙房北部分，２８～４１层客房（除４０层），建筑面积近７万ｍ２，银行包括１～６层裙房南部分，建筑面积近５万ｍ２。

地下三层建筑面积近４．５万ｍ２，其中地下一，二，三层为汽车停车库，冷冻机房，变配电间等设备用房及酒店后场用房，地下二，三层局部设置六级人防。

３　设计参数室内设计参数需满足现行规范《公共建筑节能设计标准》和《民用建筑供暖通风与空气调节设计规范》，其中相对湿度为非保证值，具体参数详见表１。

表１　室内设计参数房间名称夏季温度／℃相对湿度／％冬季温度／℃相对湿度／％人员密度／（人／ｍ２）新风量／（ｍ３／ｈ）噪声／ｄＢ（Ａ）酒店客房２３５０２３５００．０５５０３５餐厅２４６０２０４００．６０２５４５宴会厅２４６０２０４００．６０２５４５办公２５５５２０４００．２０３０４０会议室２５５５２０４００．３５３０４０健身活动２５５５１９４００．２５４０４０游泳池２８６５３０５００．２５３０４０大堂２７６０１８３００．１０１０４５门厅２６６０２０３００．１０１０４０走廊２６６０２０３００．１０１０４０营业厅２６６０１８４００．３５２０４５商业零售２５６０１８４００．５０１７４５银行门厅２６６０１８３００．１０１０４５会议厅２５５５２０４００．５０３０４５４　空调冷热源本工程考虑三个业主空调系统使用的独立性及空调系统划分的合理性，故与业主商榷设置三套独立的空调冷热源以满足其使用要求。

超高层建筑通风空调系统特点及设计要点摘要：超高层建筑已经出现的很多，但是每个建筑又不尽相同，在设计时由于地区的差别、设计理念的差异，设方案又各不相同。

一个优秀的设计，无论在方案设计还是在施工图设计时，都应当既要取先进工艺，又要量体裁衣，才能够能够做到既降低工程投资，缩短施工周期，又做到质量可靠运行有效。

为此，在接下来的文章中，将围绕某超高层建筑工程实例，对其通风空调系统特点及设计要点方面展开分析，希望能够给相关人士提供重要的参考价值。

关键词：通风空调系统；设计引言以实际工程为例，对超高层建筑通风空调系统特点进行了分析，对超高层建筑通风空调系统设计要点进行了探讨，不仅使建筑结构中内区冷负荷的问题得到了解决，还降低了投资，缩短工期，取得了良好的经济效益。

1.工程概况某建筑工程总施工面积为11852ｍ２，总施工高度为186ｍ，主楼地上位塔式楼结构，共36层，总高度为148.8ｍ，北裙房和东裙房采用5层办公楼设计，设计抗震等级为6级，文章以此工程为例，对超Ａ层建筑通风空调系统特点和设计要点进行分析和探讨。

2.工程特点该项目是一个功能多样化的超高层建筑，主要覆盖了停车、会议，办公，餐饮，公寓，避难层建设内容，工程结构较为复杂，对设计要求比较高。

因此在工程设计时，关于暖通的设计内容比较多：比如包括了换热站、冷却塔、组合式空调机组、水冷离心机组、风机盘管等起点为主机从而到末端的冷热水系统；同时也存在着人防通风系统、防排烟系统等；还有新风换气热回收及热水地板辐射采暖等系统，设计难度较大。

3.设计要点3.1换热器选择在15层的设备转换层设置换热站，目的是解决15层以上的供热供冷问题。

因为一次水与二次水存在较大的压强差，就承压能力及未来的养护使用来说，最为合适的选择是管壳式换热器，但经过比较，在同等换热面积情况下，不绣钢板式换热器占用的体积与面积均小于管壳式换热器，因此，进一步的分析对比后，决定使用板式换热器。

在换热器的计算中，需要进行小温差换热计算。

超高层建筑项目暖通空调系统设计分析摘要：中国经济从高速增长阶段转向高质量发展阶段，为了提升土地资源配置效率，越来越多的超高层建筑不断涌现，其内部功能日趋复杂多样。

多联机空调具有自控程度高、灵活性强等特点，被应用于超高层建筑，以满足不同功能的需求。

与常规水系统中央空调相比，多联机外机布置时需要考虑内外机高差、冷媒配管长度衰减等问题，应配合建筑外立面百叶美观度需求。

关键词：超高层建筑；多联机空调；设计；分析引言大型公共建筑的节能具有重要性和必要性，对于节约能源和保护环境的作用都十分巨大。

由于设计形式不同，每个建筑也会采用不同的空调设备，因而能耗存在较大差异，但也从侧面反映出这些建筑在空调系统方面巨大的节能潜力，这就需要在设计时，比较各种方案，做出最优选择。

如果在设计的初期就可以通过计算机进行仿真模拟，全方位的评估各种设备的能耗量，对于大型公共建筑的设计就会起到锦上添花的作用，目前这已经成为改善大型公共建筑的重要法宝。

1概述1.1优化建筑暖通空调系统的节能设计的意义随着我国经济的不断发展，科学技术水平也不断提升，人民的生活水平也不断得到改善。

越来越多的人开始追求生活的质量，而不仅仅是满足最基本的生活需求，空调的普遍使用对于改善人们的生活环境有巨大的作用。

但是，在空调的大量使用时也产生了诸多的问题，如电力紧张、能源消耗大等十分尖锐的社会问题。

同时，资源的浪费和环境的污染问题逐渐成为社会的主要问题，受到了社会各界的广泛关注，因此，节能减排的理念逐渐成为社会的主旋律。

对于暖通空调的节能优化已经是社会亟须解决的问题之一。

在经济全球化的大背景下，我国社会的发展越来越进步，人们日常的办公和生活方式都呈现现代化的特征。

因此，在比较大型的建筑内部，暖通空调系统已经是必不可少的硬件设施之一。

对人们的生活、办公起到了很大影响。

并且随着我国的城市化进程进一步加快，城市的现代化建设加快，建筑物日益增多。

但是，随着人们的活动增多，对周围环境的影响非常大，人们的生活环境越来越复杂，严重的会伤害人们的身心健康。

某超高层建筑暖通空调设计
某超高层建筑的暖通空调设计
【摘要】介绍了某超高层建筑的空调系统设计，主要包括冷热源、通风系统、防排烟系统、室内游泳池及商业办公区的空调系统设计。

【关键词】超高层空调系统防排烟系统
一、工程概况
青岛财富中心位于青岛金融街，总建筑面积89000平方米，建筑高度228米，是超高层建筑。

它综合了银行办公、商用办公、公寓式酒店和俱乐部等功能。

地下五层为车库和设备用房；地上四十六层，一、二层为商业用房；三至二十二层为办公用房；二十三、二十五层为会所；二十六至四十五层为公寓；其中，十三层、二十四层及三十五层为避难层（设备层），四十六层为设备层。

二、暖通专业设计范围
3.3 围护结构的传热设计参数
四、空调系统的设计
4.1 设计冷、热负荷及指标
4.2 空调系统的选择及冷热源的配置
根据该建筑内部各功能区域的使用特点，并充分考虑业主的使用要求，该工程的商业办公区和公寓式酒店区的空调系统采用双热源单冷源系统。

夏季空调均采用变冷媒流量热泵型（变频多联机vrv）中央空调方式，兼过渡季制冷（制热）使用；冬季空调均采用低温热水盘管（安装于vrv室内机出口端，与室内机共用送风机）送风。

深圳某 400米超高层建筑空调系统浅析摘要：介绍了深圳某超高层建筑的空调系统设计，主要包括冷热源、空调系统和通风系统的设计。

详细介绍了该项目的空调系统形式、节能措施、自控方式等方面的设计内容，并阐述了设计中的体会。

关键词：冰蓄冷变风量空调节能HVAC System Brief analysis of a400 meters High Rise Building inShenzhenCHENG Xiao-yuEvergrande real estate groupAbstract:Presents the HVAC system design including the cold and heat sources，HVAC systems and ventilation system. Emphatically presents the design of HVAC systems，measures of energy saving，automatic control etc. Summarizes some difficulties and experience from the design.Keywords:ice-storage，VAV air conditioning，energy conservation 1.工程概况深圳某超高层建筑位于深圳市南山区，建筑面积约34万平。

地下为6层，地上75层，建筑总高度398.9米，为深圳重点标志性地标建筑。

该项目75层塔楼为超甲级办公大楼。

地下部分6层地下室分别为办公、商业、停车库、人防及机电设备用房等，地下部分与城市轨道交通直连。

地上部分1F~9F为餐饮、多功能厅、商业用房、文化展厅等，11F~69F为办公，71F~75F为空中观景大堂。

本楼共设8个避难层，分别为10F、19F、28F、37F、46F、55F、64F、70F。

1.室内设计计算参数1.空调系统设计3.1空调冷负荷本工程地下车库（B6~B3）、裙房商业（B2~9F）和地上11F~65F的商业办公采用一套中央空调制冷系统。

关于超高层大楼暖通空调的节能设计与施工概论随着城市建设的不断发展，超高层大楼在城市中的比例越来越高，其对节能设计与施工要求也越来越高。

而暖通空调系统是超高层大楼中耗能最多的系统之一，因此对其节能设计与施工显得尤为重要。

本文将就超高层大楼暖通空调的节能设计与施工进行概论。

一、超高层大楼暖通空调系统特点1. 复杂性：超高层大楼的建筑结构复杂，空间分区多，要求暖通空调系统能够满足不同区域的不同需求。

2. 能耗大：由于楼层高，导致输送空气的压力增大，并且需要耗费更多的能源来使整栋楼内达到相同的舒适度。

3. 负荷变化大：超高层大楼的室内外环境差异大，负荷变化大，要求暖通空调系统能够根据实际需求进行灵活调节。

二、节能设计1. 合理选择空调系统：针对超高层大楼的特点，应该选择适用于高空建筑的节能空调系统，如变频空调系统、地源热泵系统等。

2. 科学设计风管系统：在设计风管系统时，要根据楼层高度合理布置风口和回风口，减少气流阻力；同时要考虑到空气的流通速度和温度分布，避免产生短路现象，达到能效最大化。

3. 配套设施选用：在选用变频驱动的风机、泵等设备时，要根据实际需要选用适当的型号，以免出现设备过大造成的能源浪费现象。

4. 智能控制系统：采用智能控制系统对暖通空调系统进行控制，根据室内外环境和人员流动实时调节温度、湿度和风速等参数，最大程度地节省能源。

三、施工要点1. 精细化施工：在风管、水管及绝缘材料的安装过程中，要求施工人员进行精细化施工，确保管道的损耗和漏风率都在合理范围内。

2. 避免质量问题：施工人员要严格按照设计要求进行施工，避免过度的加工和拼接，以免造成管道的漏气及水管的渗漏现象。

3. 设备调试：在安装好暖通空调设备后，要进行调试，确保设备的运行效率和质量，以免造成日后的维护负担。

4. 安全施工：在施工过程中，要注意施工人员的安全，并进行临时设施的加固，确保施工过程的安全性。

在进行超高层大楼暖通空调节能设计与施工的时候，需要高度重视其特点并注重细节，尤其在施工过程中要严格按照设计要求和安全标准进行，以确保最大程度地节能和使用安全。

超高层空调系统设计分析摘要：本文根据工程案例，对项目空调水系统竖向分区、防排烟系统、空调风系统及自动控制方面的设计进行分析，以期提升暖通设计水平。

关键词：超高层建筑；冷热源；水系统竖向分区一、工程概况某建筑建筑面积53540.03m2，地上32层，地下2层，地下2层为设备机房区；地下1层为地下车库，32层为屋顶机房区。

空调面积38000m2，空调总冷负荷约2280kW，冷负荷指标60W/m2；空调总热负荷约3496kW，热负荷指标92W/m2。

该建筑主要以办公为主，也集商务、餐饮等功能的超高层建筑，其结构采取现浇钢筋混凝土框架--核心筒结构。

图1二、空调冷、热水系统空调水路分高低区设置，地下2层~16 层为低区，17层~32层为高区。

低区一次冷水供回水温度为6℃/11℃，中、高区二次冷水供/回水温度为7.5℃/12.5℃。

一次水和二次水的冷水换热机房位于9层避难层（地面标高为 36.0m）。

设2台高区用水 -- 水板式换热器、3 台高区用冷水循环泵。

热源采用市政热网提供一次空调用热水，供/回水温度90℃/65℃，供回水资用压力 0.4/0.2MPa，热交换设备设置在地下2层换热站内。

市政热水经水--水板式换热器换热后提供低区用二次空调用热水，空调热水供 / 回水温度为60℃/45℃；高区空调热水由设在9层避难层的2台水--水板式换热器提供，高区热水供/回水温度为55℃/40℃。

空调水系统均采用两管制、一级泵系统、主机定流量系统，末端变流量系统；管路系统采用异程式；空调机组和新风机组末端设备处设置电动调节阀，各风机盘管末端设备处设置电动两通阀；在分集水器的各环路和各主要分支管路上设静态平衡阀，以利于整个系统的水力平衡；空调水路供回水总管上设有压差旁通阀，以满足负荷侧水量变化而冷水机组定流量的要求；空调水系统均采用隔膜式气压罐补水定压，系统的补水为经过软化处理后的软化水。

低区部分的补水定压装置和软化水装置设在地下1层的制冷机房内。

深圳某超高层商业综合体暖通空调系统设计发布时间：2023-02-15T07:42:32.181Z 来源：《建筑实践》2022年19期作者：文清[导读] 介绍了该工程的主要概况、空调冷源系统的选择、空调风系统文清深圳市明润建筑设计有限公司广东.深圳518000摘要：介绍了该工程的主要概况、空调冷源系统的选择、空调风系统、空调水系统以及自动控制系统的设计，在满足相关规范前提下，设计过程中对空调系统进行合理化建议，通过对其设计原理及运行过程进行严谨的分析，提出暖通空调的节能减排措施,确保空调系统运行更加低碳节能。

关键词：商业综合体空调冷源系统高效机房低碳节能0 工程概况本项目位于广东省深圳市光明新区黄金地段,总建设用地面积约55332.27平方米，总建筑面积约355665.56平方米。

是一个大型城市综合体项目，集大型购物中心、商务公寓、步行街、写字楼为一体。

共有1栋A座、1栋B座、2栋A座、2栋B座、购物中心、步行街及地下室七个分项。

1栋A座共23层（97.90米）,主要功能为办公,其中1~3层为办公大堂和物业用房，4~23层为办公;1栋B座共36层（162.30米）,主要功能为办公,其中1~2层为大堂，3层、15层、26层为避难层，其余楼层为办公;2栋A/B座共44层（144.20米）,主要功能为公寓，其中1层为大堂，15层、30层为避难层，其余楼层为公寓;购物中心共5层（33.70米）,其中1~3层和4层南侧为商铺，4层北侧和5层为影院。

步行街共2层（12.60米）,主要功能为商铺和公交公交首末站；地下室共二层，地下一层为超市、设备用房、汽车库，其中部分汽车库战时为人防区。

地下二层为设备用房和汽车库，其中部分汽车库战时为人防区。

商业效果图如图1所示。

本设计主要为制冷空调、通风、防排烟设计。

1 设计参数该项目空调系统所采用室内外设计参数详见表 1、表 2。

表1室外气象参数（深圳）季节空调室外计算干球温度/℃空调室外计算湿球温度/℃空调室外计算相对湿度/%采暖室外计算干球温度/℃大气压力/hPa室外平均风速/m/s主导风向夏季33.727.5----1002.4 2.2 C ESE 冬季 6.0--729.21012.6 2.9ENE 表2室内设计计算参数房间名称夏季冬季人员密度(m2/人)室内风速(m/s)新风量(m3/h·人)噪声（dBA）温度(℃)湿度(%)温度(℃)湿度(%)超市26≤60---- 2.50.2520≤50商业26≤60----40.2520≤50餐饮26≤60----3（按餐厅面积）0.2530≤50影院观众厅26≤602230按座位数0.2520≤40影院售票厅26≤60223040.2520≤50办公26≤60----80.2530≤45会议室26≤60---- 2.50.2520≤45公寓26≤60----2人/间0.25自然通风≤402 空调负荷及冷热源的选择2.1、冷负荷计算本工程采用北京鸿业同行科技有限公司ACS空调负荷及分析软件进行逐时负荷计算，各区域的冷热负荷结果如表3所示（应业主要求，其中2栋A座、2栋B座以及步行街区域均考虑预留分体空调条件即可）：表3名称购物中心1栋A座1栋B座超市电影院计算冷负荷（KW）8611488170555171010计算热负荷(KW)--------6002.2 冷源的设置根据该建筑物造形特点、使用功能、空调负荷特点、各空调区域的位置分布以及业主的要求，在地下二层共设置2个冷冻机房，裙房屋顶层共设置2处风冷机组群，分配方式如下：地下一层超市采用风冷冷水机组，放置裙房屋顶层；电影院采用风冷热泵机组，放置裙房屋顶层；购物中心设置一个独立的冷冻机房（购物中心冷冻机房）；1栋B座设置一个独立的冷冻机房（办公楼冷冻机房）；1栋A座采用智能变频多联机中央空调系统，室外机均匀布置在裙房及塔楼屋面层。
