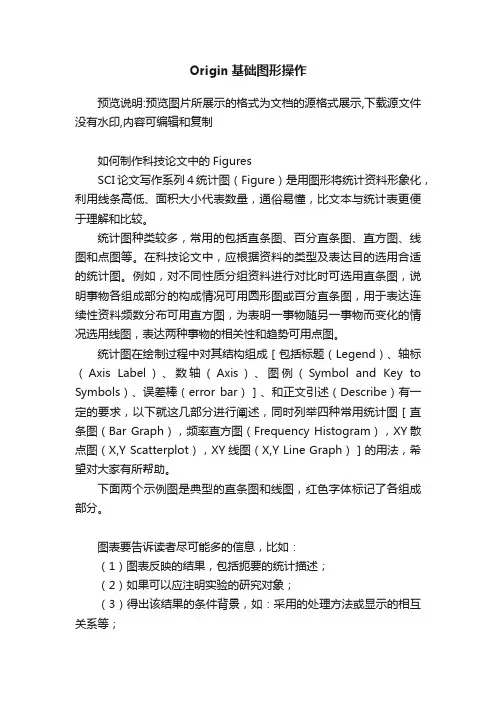

Origin基础图形操作预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制如何制作科技论文中的FiguresSCI论文写作系列4统计图（Figure）是用图形将统计资料形象化，利用线条高低、面积大小代表数量，通俗易懂，比文本与统计表更便于理解和比较。

统计图种类较多，常用的包括直条图、百分直条图、直方图、线图和点图等。

在科技论文中，应根据资料的类型及表达目的选用合适的统计图。

例如，对不同性质分组资料进行对比时可选用直条图，说明事物各组成部分的构成情况可用圆形图或百分直条图，用于表达连续性资料频数分布可用直方图，为表明一事物随另一事物而变化的情况选用线图，表达两种事物的相关性和趋势可用点图。

统计图在绘制过程中对其结构组成［包括标题（Legend）、轴标（Axis Label）、数轴（Axis）、图例（Symbol and Key to Symbols）、误差棒（error bar）］、和正文引述（Describe）有一定的要求，以下就这几部分进行阐述，同时列举四种常用统计图［直条图（Bar Graph），频率直方图（Frequency Histogram），XY散点图（X,Y Scatterplot），XY线图（X,Y Line Graph）］的用法，希望对大家有所帮助。

下面两个示例图是典型的直条图和线图，红色字体标记了各组成部分。

图表要告诉读者尽可能多的信息，比如：（1）图表反映的结果，包括扼要的统计描述；（2）如果可以应注明实验的研究对象；（3）得出该结果的条件背景，如：采用的处理方法或显示的相互关系等；（4）实验地点（仅室外实验时需要）；（5）需要详细的图解对图表反映的结果做出解释（许多杂志都强调图表需成为独立的部分，即读者可以不阅读正文章节而通过检视图表本身而理解论文结果，这一点经常被许多中国作者忽视）；（6）如果可以应注明培养或处理的参数或条件(温度、媒介等)；（7）实验的样本大小和统计检验结果；（8）不要在两坐标轴标签之间用“versus”对其简单重述。

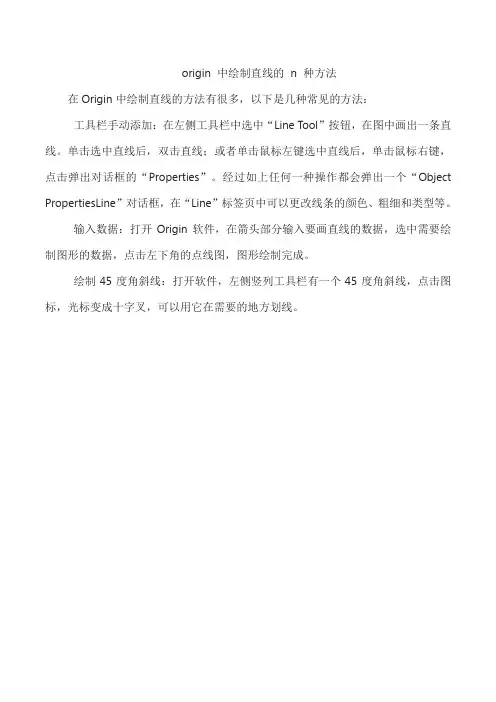

origin 中绘制直线的n 种方法
在Origin中绘制直线的方法有很多，以下是几种常见的方法：
工具栏手动添加：在左侧工具栏中选中“Line Tool”按钮，在图中画出一条直线。

单击选中直线后，双击直线；或者单击鼠标左键选中直线后，单击鼠标右键，点击弹出对话框的“Properties”。

经过如上任何一种操作都会弹出一个“Object PropertiesLine”对话框，在“Line”标签页中可以更改线条的颜色、粗细和类型等。

输入数据：打开Origin软件，在箭头部分输入要画直线的数据，选中需要绘制图形的数据，点击左下角的点线图，图形绘制完成。

绘制45度角斜线：打开软件，左侧竖列工具栏有一个45度角斜线，点击图标，光标变成十字叉，可以用它在需要的地方划线。

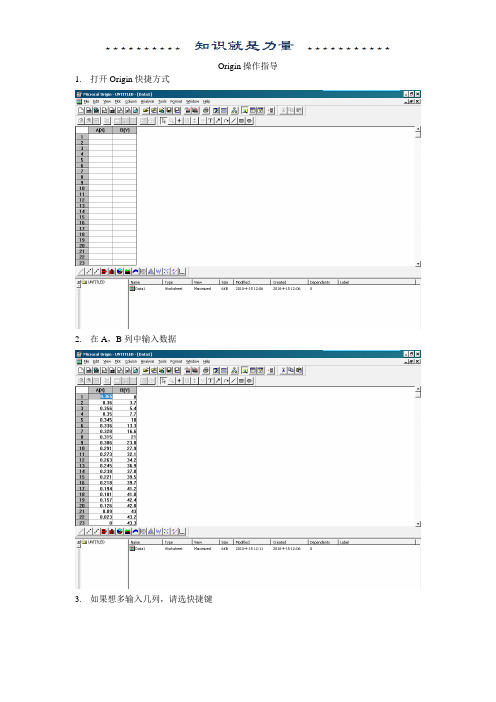

Origin操作指导1.打开Origin快捷方式
2.在A，B列中输入数据
3.如果想多输入几列，请选快捷键
4.将多列数据输入完整
可以进行两列相除或相乘，选中一新列，点右键，从下拉菜单中选Set column values。

在操作框内可以任选操作符和操作列，进行任意操作。

5.如果想画一条直线可以选中两列其中一列作为横坐标，另一列作为纵坐标，选中线、点、
或者点连线就可以得到想要的图形。

6.如果要在一个图形上画多条曲线，点点连线：
7.在弹出的操作框中，选择A，B，C等列数据作为X轴或Y轴，然后点add
8.将所有需要做图的数据，都进行类似操作，
9.点ok，图形自动画出来。

10.美化图形：
（1）：标识
点中字体双击，可修改文字
（2）坐标轴标识，点中坐标轴标识，双击，可以更改字体
（3）坐标轴修改，使坐标原点位于（0，0），选中坐标，双击，修改范围
11．输出，以图片形式输出
File——export page——emf（选择一种图片格式输出）
12.插入到word文档进行简单编辑，便可以在任何打印室进行打印。

Love is not a maybe thing. You know when you love someone.。

ORIGIN7.0教程（教您如何使⽤）⽬录第⼀章Origin基础知识 (5)⼀、⼯作环境 (5)1.1⼯作环境综述 (5)1.2 菜单栏 (6)⼆、基本操作 (7)第⼆章简单⼆维图 (7)2-1输⼊数据 (7)2-2、绘制简单⼆维图 (8)2-3设置列属性 (8)2-4、数据浏览 (9)2-5、定制图形 (9)2-5-1 定制数据曲线 (9)2-5-2 定制坐标轴: (10)2-5-3 添加⽂本说明 (10)2-5-4 添加⽇期和时间标记 (11)2-5-5 利⽤左侧的菜单 (11)第三章数据管理 (12)3-1 导⼊数据⽂件 (12)3-2 变换数列 (13)3-3 数据排序 (14)3-4 频率记数 (14)3-5 规格化数据 (15)13-7 屏蔽曲线中的数据点 (16)3-8 曲线拟合 (16)第四章绘制多层图形 (17)4-1 打开项⽬⽂件 (17)4-2 Origin的多层图形模板 (17)4-3 在⼯作表中指定多个X列 (19)4-4 创建多层图形 (20)4-4-1 创建双层图 (21)4-4-2 关联坐标轴 (22)4-5 存为模板 (22)第五章⾮线性拟合 (23)5-1 使⽤菜单命令拟合 (23)5-2 使⽤拟合⼯具拟合 (24)5-3 ⾮线性最⼩平⽅拟合NLSF (24)第六章数据分析 (27)6-1 简单数学运算 (27)6-1-1 算术运算 (27)6-1-2 减去参考直线 (28)6-1-3 垂直和⽔平移动 (28)6-1-4 多条曲线平均 (28)6-1-5 插值 (29)6-1-6 微分 (29)6-2 统计 (29)26-4 平滑和滤波 (30)6-5 基线和峰值分析 (30)第七章绘制三维图形 (31)7-1把⼯作表转为矩阵 (31)7-1-1 导⼊数据 (31)7-1-2 类型转换 (31)7-2 创建三维表⾯图和等⾼线图 (32)7-3 定制三维图形 (33)第⼋章创建版⾯页 (34)第九章Origin中Excel的使⽤ (34)第⼗章数据的输⼊输出 (34)10-1 数据导⼊导出 (34)10-2 图形和版⾯的导出 (36)10-3 在其它应⽤程序中使⽤Origin (36)附录：有关ORIGIN使⽤中常见的问题 (38)⼀、数据的输⼊ (38)⼆、画曲线上某点的切线 (39)三、如何在⼀个图中设置上下两个具有某种关系的X轴？ (39)四、调换数据列的前后顺序 (41)五、如何将不同条件下得到的许多组XY以3D的⽅式表达出来？ (41)六、如何使复制的ORIGIN图形只包括坐标和曲线？ (42)七、如何平移坐标系⾥的曲线？ (43)⼋、如何去除相同的重复数据？ (43)3九、如何给坐标刻度加单位？ (43)⼗、图形放⼤⽅式 (44)⼗⼀、怎样在字符上⾯加⼀横线表⽰⽆量纲变量？ (44)⼗⼆、如何⽤origin 7.0将两个峰叠加？ (44)⼗三、能否做⼀个多元的⼆次回归？ (45)⼗四、在ORIGIN中能否画⼀个4D的图形？ (45)⼗五、如何快速找到拟合曲线中任⼀X值对应的Y值？ (45)⼗六、如何调整坐标轴的位置？ (46)⼗七、如何作曲线指定点上的切线（⼀条或多条）？ (46)⼗⼋、如何画⼀个f(x,y)=0函数据的图像？ (47)⼗九、如果定义如下图的坐标标签？ (47)⼆⼗、如何批量将每列的数据乘以同⼀个数？ (49)⼆⼗⼀、如何在Origin 画3D 图 (49)origin⾼级使⽤技巧 (57)1.怎么求⾮⾃然数为底的幂函数 (57)45第⼀章 Origin 基础知识Origin 是美国Microcal 公司出的数据分析和绘图软件,现在的最⾼版本为7.0 /doc/145084834.html/特点：使⽤简单，采⽤直观的、图形化的、⾯向对象的窗⼝菜单和⼯具栏操作，全⾯⽀持⿏标右键、⽀持拖⽅式绘图等。

使用Origin处理数据时，常常遇到绘制多条直/曲线的问题，现在一一道来。

以聚合物的粘度测定实验为例，绘制2条曲线。

一、根据实验数据分别作图对数据进行线性拟合：新建工作表：二、图层叠加在图像（Graph）窗口的作图区域内，右击，选择“Layer Contents”。

将“Available Data”中数据、拟合曲线叠加至当前图层中。

三、调整美化我们看到，下图中还是没有出现我们期待的两条曲线，为什么呢？请接着往下看……双击纵坐标，出现对话框。

选择“Scale”标签卡，可修改纵轴数值范围、间距。

修改坐标轴的样式。

第二条曲线终于出现了！接着，继续修改直线样式。

双击直线，出现对话框，可对点、线进行设置。

如何添加希腊字母？组合键：Ctrl+M。

四、输出图像研究生七步搞定毕业论文参考文献[图]终于把论文初稿写完了，整理论文格式花了不少的时间，现把参考文献的添加方法做一介绍，望对写论文的你有所帮助。

以word2007为例：第一步：第二步：若需要重复应用文献，则进入第三步：第三步：插入参考文献之后会发现没有[ ] , 尾注不用管它，文中俺也没有找到好方法，只能一个接一个加！并且会发现尾注中序号是上标，网上我找到2中方法：1、选中序号按快捷键“ctrl+shift+=”就可以使序号不再是上标；2、用鼠标右击，出现一菜单，选择“字体”，在第二张菜单中去掉“效果”栏中“上标”前面的“√”。

我用的方法是删除之后统一加编号，比较整洁：第四步：现在参考文献就弄好了，但是论文格式要求参考文献在正文之后，参考文献后还有发表论文情况说明、附录和致谢，而Word的尾注要么在文档的结尾，要么在“节”的结尾，这两种都不符合我们的要求。

怎么办？第五步：选中尾注→第六步：把光标放在要插入参考文献的位置第七步：选中所有的尾注文本，点“格式｜字体”，改为“隐藏文字”，切换到普通视图，选择“视图｜脚注”，此时所有的尾注出现在窗口的下端，在“尾注”下拉列表框中选择“尾注分割符”，将默认的横线删除。

Origin软件操作-最新完整版第⼀章Origin基础知识Origin是美国Microcal公司出的数据分析和绘图软件,现在的最⾼版本为7.0特点：使⽤简单，采⽤直观的、图形化的、⾯向对象的窗⼝菜单和⼯具栏操作，全⾯⽀持⿏标右键、⽀持拖⽅式绘图等。

两⼤类功能：数据分析和绘图。

数据分析包括数据的排序、调整、计算、统计、频谱变换、曲线拟合等各种完善的数学分析功能。

准备好数据后，进⾏数据分析时,只需选择所要分析的数据,然后再选择响应的菜单命令就可.Origin的绘图是基于膜板的,Origin本⾝提供了⼏⼗种⼆维和三维绘图模板⽽且允许⽤户⾃⼰定制模板.绘图时,只要选择所需要的膜版就⾏。

⽤户可以⾃定义数学函数、图形样式和绘图模板；可以和各种数据库软件、办公软件、图像处理软件等⽅便的连接；可以⽤C等⾼级语⾔编写数据分析程序，还可以⽤内置的Lab Talk语⾔编程等。

⼀、⼯作环境1.1⼯作环境综述类似Office的多⽂档界⾯，主要包括以下⼏个部分：1、菜单栏顶部⼀般可以实现⼤部分功能2、⼯具栏菜单栏下⾯⼀般最常⽤的功能都可以通过此实现3、绘图区中部所有⼯作表、绘图⼦窗⼝等都在此4、项⽬管理器下部类似资源管理器，可以⽅便切换各个窗⼝等5、状态栏底部标出当前的⼯作内容以及⿏标指到某些菜单按钮时的说明⼯作表矩阵绘图1.2 菜单栏菜单栏的结构取决于当前的活动窗⼝⼯作表菜单绘图菜单矩阵窗⼝菜单简要说明：File⽂件功能操作打开⽂件、输⼊输出数据图形等Edit编辑功能操作包括数据和图像的编辑等，⽐如复制粘贴清除等，特别注意undo功能View视图功能操作控制屏幕显⽰,Plot绘图功能操作主要提供5类功能:1、⼏种样式的⼆维绘图功能，包括直线、描点、直线加符号、特殊线／符号、条形图、柱形图、特殊条形图／柱形图和饼图2、三维绘图3、⽓泡／彩⾊映射图、统计图和图形版⾯布局4、特种绘图，包括⾯积图、极坐标图和向量5、膜板：把选中的⼯作表数据到如绘图模板Column列功能操作⽐如设置列的属性，增加删除列等Graph图形功能操作主要功能包括增加误差栏、函数图、缩放坐标轴、交换X、Y轴等Data数据功能操作Analysis分析功能操作对⼯作表窗⼝：提取⼯作表数据；⾏列统计；排序；数字信号处理（快速傅⾥叶变换FFT、相关Corelate、卷积Convolute、解卷Deconvolute）；统计功能（T －检验）、⽅差分析（ANOA V）、多元回归（Multiple Regression）；⾮线性曲线拟合等对绘图窗⼝：数学运算；平滑滤波；图形变换；FFT；线性多项式、⾮线性曲线等各种拟合⽅法Plot3D 三维绘图功能操作根据矩阵绘制各种三维条状图、表⾯图、等⾼线等Matrix矩阵功能操作对矩阵的操作，包括矩阵属性、维数和数值设置，矩阵转置和取反，矩阵扩展和收缩，矩阵平滑和积分等Tools⼯具功能操作对⼯作表窗⼝：选项控制；⼯作表脚本；线性、多项式和S曲线拟合对绘图窗⼝：选项控制；层控制；提取峰值；基线和平滑；线性、多项式和S曲线拟合Format格式功能操作对⼯作表窗⼝：菜单格式控制、⼯作表显⽰控制，栅格捕捉、调⾊板等对绘图窗⼝：菜单格式控制；图形页⾯、图层和线条样式控制，栅格捕捉，坐标轴样式控制和调⾊板等Window窗⼝功能操作控制窗⼝显⽰Help帮助⼆、基本操作作图的⼀般需要⼀个项⽬Project来完成，File→New保存项⽬的缺省后缀为：OPJ⾃动备份功能：Tools→Option→Open／Close选项卡→“Backup Project Before Saving”添加项⽬：File→Append刷新⼦窗⼝：如果修改了⼯作表或者绘图⼦窗⼝的内容，⼀般会⾃动刷新，如果没有请Window→Refresh第⼆章简单⼆维图2-1输⼊数据⼀般来说数据按照X Y坐标存为两列，假设⽂件为sindata.dat,如下格式：X sin(x)0.0 0.0000.1 0.1000.2 0.1990.3 0.296…………输⼊数据请对准data1表格点右键调出如下窗⼝，然后选择Inport ASCII找到sindata.dat⽂件打开就⾏2-2、绘制简单⼆维图按住⿏标左键拖动选定这两列数据,⽤下图最下⾯⼀排按钮就可以绘制简单的图形，按从左到右三个按钮做出的效果分别如下:2-3设置列属性双击A列或者点右键选则Properties,这⾥可以设置⼀些列的属性。

Origin（Pro）：带箭头的坐标轴【数据绘图】Origin软件绘制的图形中，坐标轴的末端默认是没有箭头的。

如何在Origin中绘制带箭头的坐标轴？
对于低版本的Origin软件，不能直接绘制，需要使⽤箭头⼯具⼿动添加。

1. 点击左侧⼯具栏中的箭头⼯具，绘制箭头。

2. 调证箭头的粗细和坐标轴的粗细相同，坐标轴的width默认是1.5。

3. 移动箭头使之与坐标轴重合。

4. 同样⽅法绘制横坐标的箭头。

对于2018版的Origin软件，可以在坐标轴格式设置⾥直接显⽰。

1. 双击坐标轴打开坐标轴格式设置对话框，切换到Line and Tricks⾯板
2. 点开Arrow前的加号
3. 选中Arrow at Begin或者Arrow at End，然后点击Apply，坐标轴已经显⽰了箭头。

4. 这样的箭头看起来很不舒服，可以设置Offset来调整箭头的位置。

5. 同样可以调整箭头的Shape、Width、Length，设置你喜欢或者⽼板喜欢的箭头形式。

所⽤软件：OriginLab OriginPro 2018@Windows 10 pro。

题图来源：Stack Overflow。
