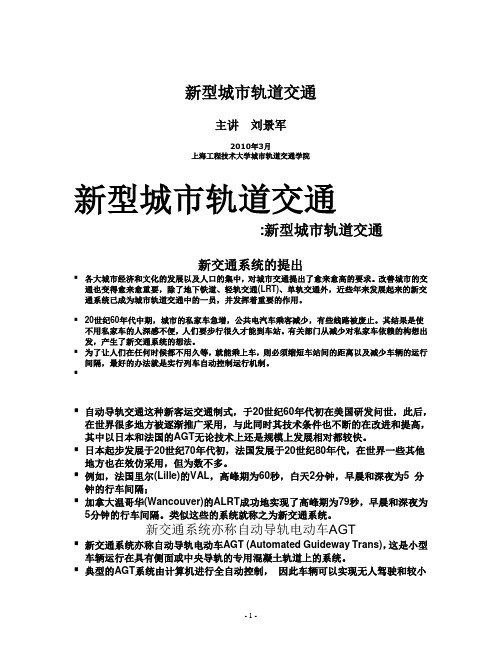

新型城市轨道交通主讲刘景军2010年3月上海工程技术大学城市轨道交通学院新型城市轨道交通:新型城市轨道交通新交通系统的提出▪各大城市经济和文化的发展以及人口的集中，对城市交通提出了愈来愈高的要求。
改善城市的交通也变得愈来愈重要，除了地下铁道、轻轨交通(LRT)、单轨交通外，近些年来发展起来的新交通系统已成为城市轨道交通中的一员，并发挥着重要的作用。
▪20世纪60年代中期，城市的私家车急增，公共电汽车乘客减少，有些线路被废止。
其结果是使不用私家车的人深感不便，人们要步行很久才能到车站。
有关部门从减少对私家车依赖的构想出发，产生了新交通系统的想法。
▪为了让人们在任何时候都不用久等，就能乘上车，则必须缩短车站间的距离以及减少车辆的运行间隔，最好的办法就是实行列车自动控制运行机制。
▪▪自动导轨交通这种新客运交通制式，于20世纪60年代初在美国研发问世，此后，在世界很多地方被逐渐推广采用，与此同时其技术条件也不断的在改进和提高，其中以日本和法国的AGT无论技术上还是规模上发展相对都较快。
▪日本起步发展于20世纪70年代初，法国发展于20世纪80年代，在世界一些其他地方也在效仿采用，但为数不多。
▪例如，法国里尔(Lille)的VAL，高峰期为60秒，白天2分钟，早晨和深夜为5 分钟的行车间隔；▪加拿大温哥华(Wancouver)的ALRT成功地实现了高峰期为79秒，早晨和深夜为5分钟的行车间隔。
类似这些的系统就称之为新交通系统。
新交通系统亦称自动导轨电动车AGT▪新交通系统亦称自动导轨电动车AGT (Automated Guideway Trans)，这是小型车辆运行在具有侧面或中央导轨的专用混凝土轨道上的系统。
▪典型的AGT系统由计算机进行全自动控制，因此车辆可以实现无人驾驶和较小的运行间隔。
虽然AGT系统比其他城市轨道交通系统的输送能力小，但建设费用较低，并且由于使用橡胶轮胎，噪声小，所以，在日本，AGT系统已成为深受欢迎的新型交通系统，它填补了铁路与公共电汽车之间的空隙。
城市地铁建设施工设备和仪器表
本文档旨在提供城市地铁建设中常用的施工设备和仪器的一份简要列表。
这些设备和仪器会在地铁建设的各个阶段中发挥重要作用。
地铁建设施工设备
以下是常见的地铁建设施工设备：
- 掘进机：用于挖掘隧道并安装隧道衬砌。
- 搅拌机：用于混合和搅拌混凝土。
- 抹灰机：用于抹灰和涂覆墙壁。
- 起重机：用于吊装和移动重型构件和材料。
- 排水泵：用于排除地下水。
- 振动压实机：用于土壤和填充料的压实。
- 隧道注浆机：用于在地下隧道中注浆，增加土壤的强度和稳定性。
- 抽水机：用于抽取积水和泥浆。
地铁建设仪器
以下是常见的地铁建设仪器：
- 激光测距仪：用于测量隧道的长度和高度。
- 地下探测仪：用于探测地下管线和障碍物。
- 动力钻机：用于钻取地质勘探孔。
- 电气测试仪器：用于检测和测试电气系统的安全性和性能。
- 地下水位仪：用于测量地下水位。
请注意，这只是一份简要的列表，实际施工过程中可能会使用更多不同类型的设备和仪器。
具体的施工计划应根据项目要求和工程实际情况来确定合适的设备和仪器。
地铁项目施工现场设备配置情况地铁项目是城市交通建设中重要的组成部分，施工现场设备的配置对项目的顺利进行起到关键作用。
本文将详细介绍地铁项目施工现场设备配置情况，包括主要设备和其功能、数量以及运行状态等方面。
首先，地铁项目施工现场的主要设备包括但不限于以下几种：1.塔吊：塔吊是地铁施工现场必备的起重设备，用于吊装大型构件。
塔吊通常包括塔身、起重臂、起重机构等部分，稳定性强，起重能力大。
2.混凝土搅拌站：搅拌站用于生产混凝土，保证工地供应充足的混凝土。
搅拌站通常包括原料存储系统、配料系统、搅拌系统、输送系统等。
3.起重设备：地铁施工现场通常配备吊车、吊索具等起重设备，用于吊装各类构件和材料。
4.钢筋加工设备：钢筋加工设备用于加工和加固施工所需的钢筋，通常包括剪切机、弯曲机、焊接机等。
5.隧道掘进机：地铁施工中的隧道掘进工作通常使用掘进机，其能高效地进行隧道开挖和施工作业。
6.排水设备：地铁施工现场需要排除地下水和雨水，通常配置抽水泵和排水管道等设备。
7.施工车辆：地铁施工现场常见的施工车辆包括推土机、挖掘机、压路机等，用于地面平整、挖掘和压实作业。
上述设备的数量和种类根据具体工程的规模和需求而有所不同。
例如，一个大型的地铁项目施工现场通常会配备多台塔吊、混凝土搅拌站、隧道掘进机等设备，以满足工程的需求。
而一个较小规模的地铁项目施工现场则可能仅配备一台塔吊、少量起重设备和混凝土搅拌站等。
此外，地铁项目施工现场设备的运行状态也是影响工程进展的重要因素。
设备运行状态的好坏直接关系到施工效率和施工质量。
为确保设备的正常运行，通常需要进行以下几个方面的管理：1.定期维护：对设备进行定期维护，包括设备的清洁、润滑、检修等，以保持设备的正常运转。
2.事故预防：通过事故预防措施，如安全防护措施、技术培训等，减少设备故障和事故发生的可能性。
3.备件储备：保证设备备件的充足储备，以便及时更换故障部件，避免因设备故障导致的工期延误。

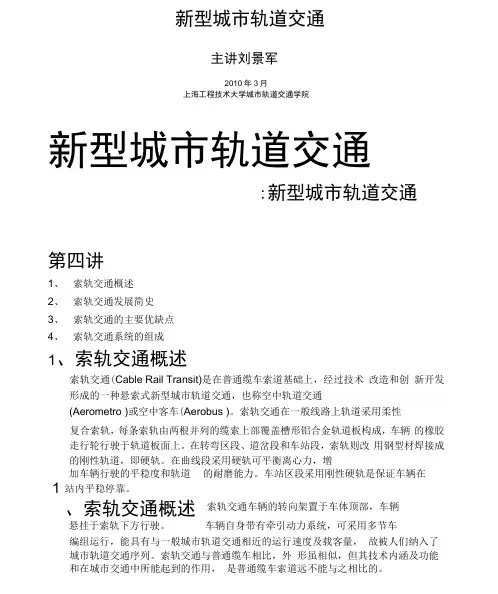

1 新型城市轨道交通主讲刘景军2010年3月上海工程技术大学城市轨道交通学院新型城市轨道交通:新型城市轨道交通第四讲1、 索轨交通概述2、 索轨交通发展简史3、 索轨交通的主要优缺点4、 索轨交通系统的组成1、索轨交通概述索轨交通(Cable Rail Transit)是在普通缆车索道基础上，经过技术 改造和创 新开发形成的一种悬索式新型城市轨道交通，也称空中轨道交通(Aerometro )或空中客车(Aerobus )。
索轨交通在一般线路上轨道采用柔性复合索轨，每条索轨由两根并列的缆索上部覆盖槽形铝合金轨道板构成，车辆 的橡胶走行轮行驶于轨道板面上。
在转弯区段、道岔段和车站段，索轨则改 用钢型材焊接成的刚性轨道，即硬轨。
在曲线段采用硬轨可平衡离心力，增编组运行，能具有与一般城市轨道交通相近的运行速度及载客量， 故被人们纳入了城市轨道交通序列。
索轨交通与普通缆车相比，外 形虽相似，但其技术内涵及功能和在城市交通中所能起到的作用， 是普通缆车索道远不能与之相比的。
加车辆行驶的平稳度和轨道 的耐磨能力。
车站区段采用刚性硬轨是保证车辆在 站内平稳停靠。
、索轨交通概述索轨交通车辆的转向架置于车体顶部，车辆 悬挂于索轨下方行驶。
车辆自身带有牵引动力系统，可采用多节车1、索轨交通概述索轨交通可用于城市平原和各类地形特殊的地区，但曾采用或准备采用这种交通型式的城市，多用于地形复杂及跨越河、湖' 丘陵等地形障碍较大的地方。
2、索轨交通的发展简史20世纪60年代索轨交通由瑞士人哈德缪勒(Gerhard Muller)博士发明。
索轨交通系统的实际研究工作始于1966年，缪勒博士为完善其发明，于1969年又在瑞士斯麦尼康(Smerikon )建了一条0.6km的试验线，用每辆可载40人的车辆于其上试验运行。
试验线路运行半年结束后，便拆除卖给了加拿大，安装在魁北克市一座公园内。
线路由一座小山出发，跨越临近一处湖泊后和一个停车场联接，作为期间短途客运工具。
城市轨道交通车站设备城市轨道交通车站设备主要包括以下几类：1. 车站站台：车站站台是乘客进出车站和乘坐列车的场所，通常设有多个站台，用于不同方向列车的停靠。
站台上通常设有候车座椅、站牌、电子显示屏等设施，方便乘客等候和获取列车信息。
2. 安全门系统：为了确保乘客的安全，车站通常设有安全门系统，用于限制乘客进出站台的区域。
安全门系统可以分为进站门和出站门，乘客需要使用有效的乘车卡或票券进行刷卡或扫码，通过安全门进出站台。
3. 自动售票机和充值设备：为了方便乘客购票和充值，车站通常设有自动售票机和充值设备。
乘客可以使用现金、银行卡或手机支付等方式购买车票或充值乘车卡。
4. 乘车卡读写器：乘车卡读写器用于读取乘客的乘车卡信息，包括余额、有效期等，并记录乘客的乘车信息。
乘客在进出站时需要将乘车卡放置在读写器上进行刷卡。
5. 列车到站广播系统：车站设有列车到站广播系统，用于向乘客宣布列车的到站信息，包括列车的车次、到站站台等。
这样乘客可以提前准备并及时乘坐列车。
6. 车站导向标识：车站设有导向标识，用于指引乘客前往不同的出口、站台和设施。
导向标识通常包括指示牌、指示箭头等，方便乘客快速找到目的地。
7. 紧急救援设备：车站设有紧急救援设备，包括紧急呼叫按钮、灭火器、急救箱等，以应对突发情况和处理紧急情况。
8. 监控系统：车站设有监控系统，用于监控车站内外的情况，确保乘客的安全。
监控系统通常包括闭路电视摄像头、监控中心等设备。
9. 无障碍设施：为了方便老年人、残疾人和行动不便的乘客，车站通常设有无障碍设施，包括无障碍通道、无障碍卫生间、无障碍电梯等。
总之，城市轨道交通车站设备的目标是为乘客提供便利、安全和舒适的乘车环境，促进城市公共交通的发展。
城市轨道交通设备Company Document number : WTU^^VT88Y-W8WT -WT88Y-W8 Y城市轨道交通设备复习题项目一轨道交通线路练习题一、填空题1.轨道交通线路简称线路，它是由路基和轨道组成的一个整体工程结构。
2•线路中心线在水平面上的投影，叫线路的平面,它表明线路的曲、直变化状态和走向。
3.线路的平面由直线、圆曲线以及连接直线与圆曲线的缓翘曲线组成组成4•线路中心线展直后在铅垂面上的投影，叫线路的纵断面,它可表明线路的坡度变化。
5•在轨道交通中，车辆从一股轨道转向或越过另一股轨道的设备，称为道盆。
6.线路根据地形的变化，有上坡、下坡和平道。
上、下坡是按列车运行方向来区分的，通常用“+”号表示上坡,用“一”号表示下坡。
二、选择题(不定选项)1-常见的路基为(AD)路基。
A路堤式B半路堑式C半堤半堑式D路堑式2.线路在转向处所设的曲线为圆曲线，其基本组成要素有(ABCD)。
A曲线半径R B曲线转角Q C曲线长L D切线长度T3-线路纵断面由(ABC)组成。
A平道B坡道C竖曲线D缓和曲线4-轨道是由(ABCD)道岔和其他附属设备等不同力学性质的材料组成的构筑物。
A钢轨B轨枕C连接零件D道床5-按线路与地面的关系可分为（ACD）。
A地下线路B车场线C地面线路D地上线路三、判断题1-路基是轨道的基础，也叫做下部建筑，它是轨道交通运输的基础。
（V）2.缓和曲线的特征为从缓和曲线所衔接的直线一端起，它的曲率半径p由无穷大逐渐増加到它所衔接的圆曲线半径R。
（x）3-线路在空间的位置是用它的中心线来表示的。
（V）4.按线路与地面的关系可分为正线、辅助线和车场线等。
（x）5•道床直接支承钢轨，并通过扣件牢固与钢轨相联接。
（V）6.曲线半径越大，曲线阻力越小。
（U）7-曲线附加阻力与列车重量之比，叫曲线附加阻力。
（X）8-道岔的有害空间是限制列车过岔速度的一个重要因素。
（V）四、思考题1-钢轨的功用有哪些答:钢轨的作用是支承和引导机车车辆的车轮运行，把车轮传来的压力传给轨枕，并为车轮滚动提供阻力的最小表面2.道岔的几何要素有哪些答:道岔的几何要素有道岔前部实际长度；道岔后部实际长度；道岔全长；道岔前部理论长度；道岔后部理论长度3-试画出一副普通右开单开道岔示意图，在图上标注各组成部分和主要部件。
城市轨道交通设备技术升级随着城市化进程的不断加快，城市轨道交通作为一种高效、便捷、环保的公共交通方式，在城市发展中扮演着越来越重要的角色。
为了更好地满足人们日益增长的出行需求，提高运营效率和服务质量，城市轨道交通设备技术的升级成为了必然趋势。
城市轨道交通设备涵盖了众多方面，包括车辆、信号系统、供电系统、通信系统、站台设施等等。
这些设备的技术升级对于提升整个轨道交通系统的性能和安全性具有至关重要的意义。
首先，车辆技术的升级是城市轨道交通发展的核心之一。
新一代的城市轨道交通车辆在设计上更加注重舒适性和人性化。
例如，采用更加宽敞的车厢布局，增加座位数量，优化扶手和站立空间，以提高乘客的乘坐体验。
同时，车辆的轻量化设计也成为了一个重要的发展方向。
通过使用新型材料和先进的制造工艺，减轻车辆自重，不仅可以降低能耗，还能提高车辆的加速和制动性能，减少运行时间，提高运营效率。
在动力系统方面，传统的电力驱动技术不断改进，使得车辆的牵引性能更加出色。
同时，新能源技术也在逐步应用于城市轨道交通车辆。
例如，氢燃料电池列车具有零排放、加氢时间短等优点，为未来城市轨道交通的可持续发展提供了新的选择。
此外，车辆的智能化程度也在不断提高。
自动驾驶技术的应用，不仅可以提高运行的准确性和稳定性，还能减少人为操作失误带来的安全风险。
信号系统是保障城市轨道交通安全、高效运行的关键。
目前，基于通信的列车控制（CBTC）技术已经得到了广泛应用。
CBTC 系统通过车地之间的实时通信，实现对列车的精确控制，大大缩短了列车的运行间隔，提高了线路的运输能力。
而随着技术的不断进步，更加先进的信号系统如全自动运行系统（FAO）也在一些城市的轨道交通中开始试点和推广。
FAO 系统可以实现列车的无人值守运行，进一步提高了运营效率和安全性。
供电系统的技术升级对于城市轨道交通的稳定运行至关重要。
传统的接触网供电方式存在着一定的局限性，如受环境影响较大、维护成本高等。
