施工电梯基础地下室顶板加固计算书

阳侨花园城施工电梯基础地下室顶板加固施工方案一、工程概况本工程总建筑面积69928.81㎡，地下室建筑面积11668.18㎡，设一层地下室，平时为车库、设备用房，战时地下一层局部为六级人防。

上部结构体系：框架－剪力墙结构。

建筑防火分类及耐火等级为二级。

建筑抗震设防类别为丙类，建筑结构安全等级为二级，所在地区的抗震设防烈度为7度。

该工程拟采用八台施工电梯，均采用由厦门安捷顺机械设备有限公司生产的SC200/200型施工电梯，即可满足现场施工需要及现场施工垂直运输的要求。

其中2#、3#、7#、8#楼施工电梯安装在地下室顶板上，搭设高度为42M（28节）。

二、施工电梯技术方案施工电梯基础（位于地下室顶板上方）1、施工电梯基本参数施工电梯型号：SC200/200；吊笼形式：双吊笼；架设总高度：36m；标准节长度：1.508m；标准节重：145kg；对重重量：2000kg；单个吊笼重: 1150kg；吊笼载重：2000kg；外笼重：1480kg；施工电梯安装在地下室顶板上的，顶板底用满堂钢管架进行加固处理，满堂钢管架应经受力计算后进行搭设。

考虑到动荷载、自重误差及风荷载对基础的影响，取荷载系数n=2.1。

同时应能承受施工电梯工作时最不利条件下的全部荷载，加固后的总受力必须能承受的最大荷载不得小于P =吊笼重+护栏重+标准节总重+对重体重+额定载荷重）*2.1=｛（2*1150）+1480+（28*145）+2*2000+2*2000｝*2.1≈333KN。

2、回撑搭设方案：根据施工电梯厂家提供的使用说明书得知总荷载为333KN，基础尺寸为3600×5400mm，因此加固范围为4100×5900mm，由此地下室顶板承担的总荷载为总荷载为13.77 kN/m2此荷载由施工电梯底部4100×5900范围的楼板承担，而根据结构设计地下室顶板施工荷载为4KN/m2，故需要在楼板下面设置钢管支撑，钢管支撑采用螺栓底座（钢定托）顶紧，按400mm纵横间距设置立杆，纵横向水平间距400，高度方向步距h=1000mm加设水平方向拉杆。

3#施工电梯地下室加固计算书汇总安康仕府大院项目3#楼施工升降机地下室顶板加固方案目录一、编制依据二、工程概况三、施工升降机的型号四、计算书五、地下室顶板加固安全保证措施六、附图一、编制依据1、施工现场平面图2、安康仕府大院项目一期二标段工程施工图纸3、SC型施工升降机使用手册4、建筑施工扣件式钢管脚手架安全技术规范二、工程概况本工程位于安康市安康大道南侧。

3#楼地上33+1层，标准层高2.9m，地下2层，层高分别为：负一层6.1m负二层4.5m，其结构形式为剪力墙结构。

三、施工升降机的选型根据工程砌筑结构和装修装饰工程量，该工程选择1台SCD200/200TD施工升降机，部署在一层底板(3-11)～(3-13)轴交(3-K)～(3-T) 轴间，具体位置详见施工升降机位置图。

根据施工升降机使用手册提供的基础尺寸和现场的实际情况，施工升降机基础尺寸为4200mm×6200mm，厚度为400mm，混凝土强度等级为C25，其内部配筋为双层双向Φ10@200。

因施工升降机基础座落在地下室一层顶板上，结构板厚140㎜。

为保证地下室顶板具有足够的承载力，确保施工升降机的使用安全和结构板安全，针对施工升降机布置的位置，在地下二层底板（基础筏板）与地下一层顶板间进行支撑加固。

四、计算书（一）升降机基础加固满堂脚手架设计及加固满堂脚手架计算：施工升降机基础结构情况如下：基础长6.2m×宽为4.2m×高0.4m，基础内配Φ10@200双层双向螺纹钢筋，混凝土强度等级C25。

在施工升降机的基础部位于地下室负一层顶板板厚140mm，地下两层用φ48×3.5钢管搭设满堂脚手架支撑体系作为加固手段对地下室顶板进行加固，加固区域脚手架立杆纵距0.6m,立杆横距0.6m，步距1.2m，支撑顶板选用100mm×100mm截面木楞。

按说明书选用SCD200/200TD型号升降机，查说明书得对重重量为1000kg×2，导轨架重（安装高度为100米需66节标准节，标准节重170kg）：170kg×66=11220kg施工升降机自重标准值：Pk=(2000kg×2+1480kg+11220kg+1000kg×2+2000kg×2)×10/1000=22700kg=22700×10=227000N=227kN；考虑动载、自重误差及风载对基础的影响，取系数n=2.1；基础承载力设计值：P=2.1×227=476.7kN（二）基础板下承载力验算说明书技术要求：混凝土基础板下地面的承载力应大于0.15MPa=150KN/㎡，选用基础为A=l=6200mm，B=b=4200mm；按基础承载力设计值：476.7kN加上基础自重：6.2×4.2×0.4×25KN/m³×1.2（标准荷载设计分项系数）=312.48KN,得基础均布荷载=(476.7+312.48)/6.2/4.2=30.306KN/㎡，而经查本工程图纸结施地下室顶板C30承载力设计值（相对楼板的外加荷载即为活载）远小于均布荷载的30.306KN/㎡；必须采取加固措施，对此顶板进行加固。

2＃楼人货电梯基础加固方案一、工程简介工程名称：*＊**＊＊******＊＊＊＊*＊*＊**＊*＊*＊＊建设单位：＊＊*＊**＊*＊**＊***＊**＊**＊＊*＊*＊＊设计单位：＊＊＊*＊****＊**＊***＊**＊＊**＊***＊监理单位:＊＊＊＊＊＊**＊*＊***＊＊＊*＊＊＊**＊＊***建设地点：＊＊*＊*＊＊*＊***＊＊*＊*＊*＊＊**＊***＊二、建筑设计简介本工程为24层高层住宅，地下一层,总建筑面积约9915.12万平方米，建筑总高度79。

7米。

三、结构特征本工程±0.000相对黄海绝对标高4.10，高层住宅为钢筋混凝土剪力墙结构体系。

四、施工升降机计算书计算依据：1、《施工现场设施安全设计计算手册》谢建民编著2、《建筑地基基础设计规范》GB50007-20113、《混凝土结构设计规范》GB50010-20104、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20115、《木结构设计规范》GB50005—20036、《钢结构设计规范》GB50017—20037、《砌体结构设计规范》GB50003-20118、《建筑施工升降机安装、使用、拆卸安全技术规程》（JGJ215-2010）9、《施工升降机》（GB/T 10054—2005）一、参数信息1。

施工升降机基本参数2.楼板参数3。

荷载参数：二、基础承载计算导轨架重（共需54节标准节，标准节重167kg)：167kg×54=9018kg，施工升降机自重标准值:P k=（(1460×2+1480+1300×2+200+9018)+2000×2）×10/1000=20 2。

18kN；施工升降机自重:P=(1.2×（1460×2+1480+1300×2+200+9018）+1。

4×2000×2）×10/1000 =250.616kN；P=n×P=1×250.616=250。

施工电梯地下室楼板施工方案编制人：______________审批人：______________25=12. 5kN/m0. 75X0. 4X梁自重25=7. 5kN/m静载12. 5+7. 5=20kN/m 活载 2.5X2.5=6. 25kN/mq二20X 1. 2+6. 25X1. 4=32. 75kN/mp=429. 03X1.2/2=257. 418kNM=ql2/12+pl/4=32. 75X2. 5712+257. 418 X2. 5/4二177. 944kN ・ m梁截面积：bXh=0. 4X0. 75=0. 3m2ho=h-25=75O-25=725mma =|M|/(ai f c bh02) =177. 94X 107(1. 00X 16. 70X0. 40X 103X72 5 . 002) =0 . 051；E =1-(1 - a s)"二1—(1—2X0. 051)°』0. 052；Y S=1- 4/2=l-0.052/2=0. 974；A s=|M|/( Y s f y ho) =177. 94 X IO6/ (0. 974 X 360. 00 X725. 00) =699. 99mm2o实际配筋：2945.243 mm2 > 699. 987 mm2,满足要求！梁所受最大剪力:Q二p/2+ql/2二257. 418/2+32. 75 X2.5/2=169. 646kNA svl= ((Q-0. 7f t bh0)/(I. 25f yv h0)) Xs/n= ((169 . 646X 103-0. 7XI. 57X400X725)/(1. 25X360X725)) X 150/2二-34. 267mm2；Asi=(l/s+l) XA sv iXn= (2500/150+1) X-34. 267X 2—1210. 784mm2配箍率：Psvmin二0. 24Xf t/f yv=0. 24X1. 57/360=0. 105%As2二PsvminXbXl=0. 105%X400X2500= 1046. 667mm2实配A s=2670. 354mm2 > 1046. 667mm2；梁配筋满足要求！6.4梁板下钢管结构验算设梁板下中48X3. 5mni钢管@700mmX700mm（支模未拆除）支承上部施工升降机荷重，混凝土结构自重由结构自身承担，则：施工升降机 1.2X89.381=107. 257kN/m2活载 1.4X2. 5=3. 5kN/m2107.257+3.5=110. 757kN/m2110. 757X0. 7X0. 7=54. 271kN钢管支模架步高1.2mh/l a=1200/700=l.714h/1 广1200/700二1. 714经查表，u的取值为：1.426计算长度：Ui-kX u Xh二1. 155X1. 426X1. 2=1. 976mLo2=h+2a=l. 2+2X0. 1=1. 4m取：Lo= 1.976m入二Lo/i二1976. 436/15.8=125由此得：。

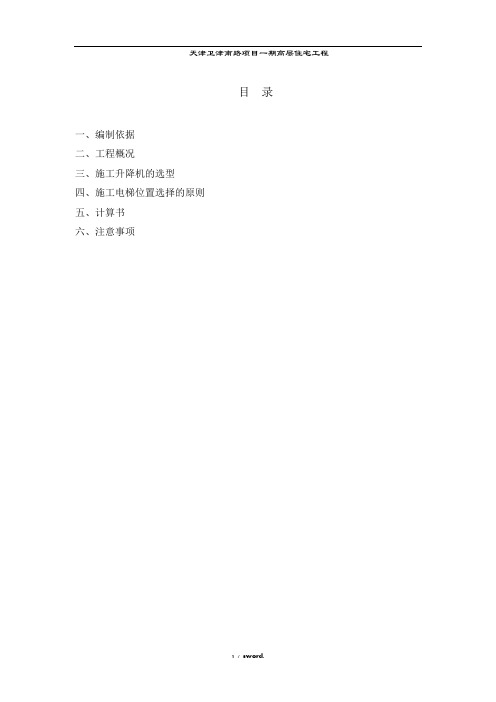

目录一、编制依据二、工程概况三、施工升降机的选型四、施工电梯位置选择的原则五、计算书六、注意事项一、编制依据1、施工现场平面图2、工程施工图纸3、SC型施工升降机使用手册4、建筑施工扣件式钢管脚手架安全技术规范二、工程概况本工程位于天津市南开区卫津南路与红旗南路交汇处西北角，紧邻天津市奥体中心体育馆。

总建筑面积72674m2，其中地上42层，层高3.15m，地下2层，檐口高度139.5m，其结构形式为剪力墙结构。

地上由16#楼、17#楼两栋相互独立的主楼组成，两栋楼的外立面和各层平面基本相同。

三、施工升降机的选型根据卫津南路项目一期高层住宅工程砌筑结构和装修装饰工程量，该工程选择2台SCD型200×200施工电梯，部署在零层楼板(4-A)～(4-C)/(4-2)和(5-A) ～(5-C)/(5-2)具体位置详见施工电梯基础位置图。

施工升降机基础作用在地下室顶板上，施工升降机基础所在地下室顶板下部需要用脚手架加固，其脚手架搭设的间距、步距均由计算确定。

施工电梯基础与地下室顶板之间做好防水及保护层。

四、施工电梯位置选择的原则满足使用功能及砌筑阶段装修阶段工程量。

满足施工电梯的各种性能，确保施工电梯安装和拆除方便。

降低费用，使施工电梯安装和拆除费用尽量降低。

五、计算书1 基础受力计算⑴基础受压计算基础为轴心受压，计算简图如下：基础自重：w=3.6×4.0×0.3×25=108KN则静荷载：W=108KN×1.2/（3.6×4）=9KN/m2基础压力设计值设为P，电梯架设高度约为135.6m。

则：P＝（吊笼重+外笼重+导轨架总重量+对重重+载重量）×1.4 根据SC型施工电梯使用手册查的施工电梯的各种参数：吊笼重——1200×2＝2400kg；外笼重——1480kg；配重重——1200×2＝2400 kg；载重量——2000×2＝4000 kg；导轨架总重：标准节长度：1508mm；标准节重量：150kg；电梯安装高度：135.6m；标准节数量：135.6÷1.508＝89.92；取90节标准节总重量＝150×90＝13500kgP＝（2400+1480+2400+4000+13500）×1.4＝23780×1.4＝33292kg ∵1kg＝9.8N∴33292kg＝326.26KN地基净反力pn=P/A=326.26÷（3.60×4.00）＝22.66KN/m2则地基总静反力为W+pn＝31.66 KN/m2基础验算：基础砼强度等级为C30，轴心抗压强度fc =14.3N/mm2,轴心抗拉强度ft=1.43N/mm2,底面积S=4.0×3.6=14.4m2。

施工电梯基础计算书依据规范:《建筑地基基础设计规范》GB50007-2011《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《建筑施工升降机安装、使用、拆卸安全技术规程》JGJ215-2010 《施工升降机》GB/T 10054-2005《混凝土结构设计规范》GB50010-2010一、参数信息施工电梯下混凝土顶板示意图施工电梯选择型号为SC200/200，轿厢类型为双轿厢。

施工电梯安置位置为混凝土板。

电梯总高度105.00m，标准节长度为1.50m。

标准节重量为1.40kN，单轿厢自重为16.00kN。

外笼重量为14.80kN，对重重量为10.00kN，其他配重为2.00kN。

施工电梯轿厢载重为20.00kN，施工荷载为1.00kN.电梯导轨架长为0.65m，宽为0.5m。

电梯底笼长为3.00m，宽为1.30m。

施工电梯动力系数为2.00。

施工电梯基础下楼板长度为5.00m，宽度为4.00m，厚度为0.30m。

楼板混凝土强度等级为C35。

箍筋肢数为2。

二、施工电梯基础荷载计算导轨架重为 G0=1.40×Int(105.00/1.50)=98.00kN。

施工电梯自重标准值为Gk=16.00×2.00+14.80+10.00×2.00+2.00+98.00+20.00×2.00=206.80kN。

施工电梯自重设计值为G=1.2×(16.00×2.00+14.80+10.00×2.00+2.00+98.00)+1.4×20.00×2.00=256.16kN。

所以，G=2.00×256.16=512.32kN三、施工电梯基础的地下室顶板结构验算施工升降机的全部荷载由混凝土顶板承担，根据板的边界条件，选择最不利的板进行验算。

按荷载满布，且约束条件为一边固支，三边铰支计算。

施工电梯地下室顶板加固方案九com23施工电梯地下室顶板加固施工方案一概述九com23高层住宅楼施工电梯的安装位置根据现场情况需设置在P3平台300厚的地下室顶板上考虑到P3平台的地下室顶板设置有800宽的沉降后浇带施工电梯基座区域的后浇带需先行浇筑封闭施工电梯基座跨过后浇带设置为确保地下室结构安全在施工电梯基座区域地下室顶板下设置钢管结构顶撑防止结构变形过大二施工电梯技术要求本项目施工电梯采用常州江南建筑机械公司生产厂家生产的SCD施工电梯电梯使用说明书中地耐力要求导轨高度小于100m时不低于010MPa 100kN ㎡根据设计单位提供的地下室汽车库顶板承载力为400KN㎡地下室顶板不能满足要求三结构层支撑措施为确保低下车库顶板结构安全及施工电梯正常运行在地下室顶板底部采用钢管构架顶撑对施工电梯关键承载部位的顶板进行加固支撑使上部荷载直接通过钢管支撑传递给基础底板限制顶板在施工电梯荷载作用下的变形钢管构架顶撑采用￠48×28钢管立杆双向间距800× 800按施工电梯基础范围设置双向水平杆步距150m一道顶部采用U型顶托垫木方与顶板顶紧具体位置及做法详见后附图注意顶撑支架尽量跨越后浇带支承于后浇带两侧四结构层支撑复合验算1SCD施工电梯荷载按使用说明书-主要技术参数外笼重量 1480kg吊笼重量 1380×2 2760 kg对重重量双对重1120×2 2240 kg吊笼载重双笼2000×2 4000 kg导轨架总重供需66节每节重160㎏66x160 10560㎏合计 21040 kg附墙架电缆紧固件约占电梯总重30 6312kg过道过桥竖杆连杆附墙约占电梯总重45 9468kg基础板重不设置电梯基础施工电梯地脚螺栓埋入地下室顶板∑P 68× 3608KN2 钢管支承架体承载能力验算按轴心受压考虑1模板支承系统承载顶板底支撑钢管立杆￠48×28布置间距为800×800水平杆步距≤150m 支撑钢管立杆￠48×28有效面积A 3974mm2钢管￠48×28回转半径i 1601mm计算长度l0 1500mm λ 937 [λ] 150查b类截面轴心受压钢构件稳定系数表得 0634c [] 205Nmm2N cA 205Nmm2 ×0634×3974 5170KN单根立杆受力面积08m×08m 064m2立杆支承系统承载能力517KN÷064m2 8078kNm2注设计要求地下室顶板承载40kNm2验算时未考虑顶板承载能力支承系统上部荷载1楼板荷载25kNm3×10m×10m×03m 75kNm22电梯使用荷载3608÷4m×4m 2255KNm2合计∑75×12＋2225×14 4015kN m2 8078kNm2结论钢管支承系统承载能力大于上部荷载满足地下室顶板结构安全要求地基承载力验算基础底板承重满足承重要求钢构架顶撑技术要求钢管架顶撑的材料严格按上述要求选用钢管架顶撑的搭设严格按《建筑施工模板安全技术规范》JGJ162-2008进行顶撑立杆上部采用U型顶托与结构之间必须垫设方木且与结构顶平顶紧钢管架顶撑施工完成经验收合格后方可安装使用施工电梯按地下室结构后浇带实际情况调整支撑布置中心支撑杆分布在后浇带两侧施工电梯使用期间定期对钢管架构顶撑与架构进行顶紧处理施工电梯使用期间定期观察架体的变形情况发现问题及时处理施工电梯使用期间严禁碰撞钢构架顶撑广西壮族自治区审计厅职工住宅楼地下室顶板加固施工方案编制单位广西建工集团第二建筑工程有限责任公司第一直属项目部编制时间2006年4月10日施工组织设计施工方案会签表SC-1项目方案名称地下室顶板加固施工方案编号责任部门或岗位签名日期编制审核审批一工程概况 4二施工准备 421人员准备 422材料准备 423机具工具准备 524施工工期 5三施工操作 5四质量标准 6五安全文明施工保证措施751材质及其使用的安全技术措施7 52搭设的安全技术措施753拆除的安全技术措施8广西壮族自治区审计厅职工住宅楼的～×轴往南54m～轴往北14m地下室顶板的尺寸为190m×148m厚度为160mm砼强度等级为C30其配筋为φ10200和φ8200层高为50m地下室底板厚度为500mm砼强度为C30P6本工程的施工电梯的基础直接设置在地下室底板面上位置为～×轴往南54m～轴往北14m根据需要在地下室顶板面上开一个800mm×800mm的施工洞口以便于施工电梯的导轨安装施工电梯的两个吊笼直接放置在地下室顶板面上地下室顶板面还要放置砂空心砌块和部分周转材料其中以砌块的重量最大此外车辆运输河砂砌块进场时进到地下室顶板超重车辆不得进入到地下室顶板面上二施工准备21人员准备施工由架子施工员负责组织实施其他人员配合搭设阶段需架子工5名维护阶段需架子工1名拆除阶段需架子工5名所有架子工均需持证上岗架子施工队组由劳务公司提供组织技术交底和安全技术交底施工人员已熟悉图纸22材料准备钢管扣件由租赁公司提供所有钢管质量应符合《碳素结构钢》GBT700中Q235-A级钢的规定并有产品出厂合格证扣件采用可锻铸铁制作的扣件其质量应符合国家标准《钢管脚手架扣件》GB15831的规定并有出厂合格证扣件在螺栓拧紧扭矩达65N·m时不得发生破坏23机具工具准备搭拆架子所需机具主要有钢管切割机架子扳手吊线安全带等24施工工期计划从2006年4月20日开始于2006年4月23日结束三施工操作～×轴往南54m～轴往北14m地下室顶板采用钢管48×35满堂架把地下室顶板荷载上的荷载传至地下室底板钢管立杆的间距为1000mm底部垫200×200mm 的垫板顶部采用可调顶托顶托上采用方木100×55mm作为主龙骨直顶地下室顶板砼钢管立杆步距小于1800mm上下道水平拉杆距立杆的端部不大于200mm 1本工程的施工电梯安装高度为99m合为66节计算以SC型计算则荷载为每个施工吊笼自重1500Kg每节导轨自重140Kg每个吊笼载重量为2000Kg N 1500×2＋140×66＋2000×2×98÷1000 15915kN双笼施工电梯的基础平面尺寸则为～×轴往南54m～轴往北14m的地下室底板的尺寸190m×148m则施工电梯作用在地下室底板面的荷载P 15915÷190×148 057kNm2基础底板能承受的荷载为1000Kgm2则P1 1000×98 9800Nm2 98KNm2＞057kNm2故施工电梯的基础可以直接放置在基础底板上无需进行加固2每个施工电梯吊笼自身的重量为1000Kg加上载重量2000Kg满载后重量为3500Kg每个施工电梯吊笼的尺寸为30m×13m则作用在地下室顶板上的荷载为P 3500×98÷30×13 879kNm2以最大荷载对立杆进行计算不考虑钢筋混凝土上梁板的承载力则传给立杆的力为N 879×10×10 879kN查施工手册第三版当水平杆步距为1800mm时立杆允许荷载[N] 272kN＞879kN查建筑材料手册可调顶托的允许荷载[N] 20kN＞879kN 综合上述施工电梯吊笼部位的满堂架加固满足荷载879kN的要求3堆放砌块时每块390mm×190mm×190mm砌块的重量为18Kg每立方米的的重量为18×1÷039×019×019 1279Kg每次堆放高度为18m则顶板上每立方米的材料的重量 1279×18 2302Kg此外车辆在地下室顶板上行驶时其自重一般为5000Kg则每个车轮所受的重量为5000÷4 1250Kg根据《混凝土结构设计规范》消防车道砼顶板能承受的荷载为2000Kgm2则需要传给钢管立杆的荷载为P 2302＋1250－2000×98 Nm2 1521KNm2则传给钢管立杆的力为N 1521×10×10 1521kN 查施工手册第三版当水平杆步距为1800mm时立杆允许荷载[N] 272kN＞1521kN 查建筑材料手册可调顶托的允许荷载[N] 20kN＞1521kN综合上述堆放砌块的地下室顶板部位的满常架加固后满足荷载1521kN的要求四质量标准在主节点处固定横向水平纵向水平剪刀撑横向斜撑等用直角扣件旋转扣件的中心点的相互距离不得大于150mm各接头中心至主节点的距离不宜大于步距的13对接扣件开口要朝上或朝内各杆件端头伸出扣件边的长度不小于100mm允许偏差立杆垂直度2m高±7mm 间距±20mm 纵距±50mm 横距±20mm 横向水平杆单根两端高差±20mm 同跨两根高差±10mm五安全文明施工保证措施51材质及其使用的安全技术措施扣件的紧固程度不应小于且不应大于对接扣件的抗拉承载力为3kN扣件上螺栓应保持适当的拧紧程度对接扣件安装时其开口应向内以防进雨水直角扣件安装时开口不得向下以保证安全钢管有严重锈蚀压扁或裂纹的不得使用禁止使用有脆裂变形滑丝等现象的扣件安排专人进行检查修整加固52搭设的安全技术措施搭设过程中应划出工作标志区禁止行人进入统一指挥上下呼应动作协调严禁在无人指挥下作业开始搭设立杆时应每隔6跨设置一根抛撑直至连墙件安装稳定后方可根据情况拆除脚手架及时与结构拉结或采用临时支顶以保证搭设过程安全未完成脚手架在每日收工前一定要确保架子稳定在搭设过程中应由安全员架子班长等进行检查验收脚手架搭设人员必须经过按现行国家标准《特种作业人员安全技术考核管理规则》GB5036考核合格的专业架子工上岗人员定期进行体检合格者方可持证上岗施工过程中如感觉有不正常现象时及时报告工长或项目负责人及时进行体检和处理搭设脚手架人员必须认真戴安全帽系安全带穿防滑鞋安全用品质量必须符合有关规定的要求53拆除的安全技术措施拆架前全面检查待拆钢管架根据检查结果拟订出作业计划报请批准进行技术交底后才准工作拆架时应划分作业区周围设绳绑围栏或竖立警戒标志应设专人指挥禁止非作业人员进入拆除时要统一指挥上下呼应动作协调需解开与另一人有关的扣件时应先通知对方采取防范措施以防坠落在拆架时不得中途换人如必须换人时应将拆除情况交代清楚后方可离开每天拆架下班时不应留下隐患部位所有杆件和扣件在拆除时应分离不准在杆件上附着扣件或两杆连着建设工程施工升降机基础加固施工方案工程名称工程地点机械名称型号使用单位章施工方案编制与审核会签施工单位章监理单位章编制人签名日期项目总监签名日期技术人负责人审批签名日期使用单位技术负责人签名日期广州地区建设工程质量安全监督站制目录1编制依据12工程概况13施工电梯选用及基础设计14基础承载力验算141基础承载力计算142顶板底钢管支顶验算25施工技术要求46钢管支顶施工要求4目录11编制依据⑴《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-2001⑵《简明施工计算手册》中国建筑工业出版社⑶广西建工集团有限责任公司生产的SC型的中速调频双笼施工电梯说明书⑷和安大厦AB号楼连体工程工程施工图纸2工程概况和安大厦AB号楼连体工程位于总建筑面积18943㎡其中地上㎡地下21521㎡地上16层地下1层建筑总高度约508m框架剪力墙结构建设单位为开发有限公司设计单位为有限公司勘察单位为广东省工程勘察院监理单位有限公司为了满足工程施工要求拟安装1台广西建工集团有限责任公司生产的SC型的中速调频双笼施工电梯3施工电梯选用及基础设计⑴施工电梯选用根据现场情况和设计图纸在满足施工要求的情况下本工程设置1台SC型的中速调频双笼施工电梯其位置为46轴×10A轴安装位置见后附图1施工电梯拟架设高度为600m⑵施工电梯基础设计施工电梯基础4400×3800×300钢筋混凝土板其配筋采用双层Φ12钢筋网间距250mm×250mm施工电梯基础设计已完地下室顶板上且在顶板底搭设间距600排距600钢管支顶详见附图2为了提前搭设施工电梯基础混凝土等级选用C404基础承载力验算41基础承载力计算施工电梯基础应满足基础图中的各项要求此外还必须符合当地的有关安全法规基础所能承受的载荷不得小于PP 吊笼重底层护栏重导轨架总重载重×002 KN2×1500Kg1480 Kg 40×150 Kg 2×2000 Kg ×002 KN 2896 KN42顶板底钢管支顶验算支架塔设高度为33米立杆的纵距b 060米立杆的横距l 060米立杆的步距h 15米采用的钢管类型为Φ48×35com撑钢管的计算com1荷载的计算⑴钢筋混凝土板自重 KNm q1 25000×0600×0600 9000 KNm⑵施工电梯的自重线荷载 KNm q2 17320×0600 10392 KNm荷载q 12××10392 23270 KNmcom2抗弯强度计算最大弯矩M 01q1 01×2327×060×060 0838 KNm最大剪力Q 06×0600×23270 8377 KN最大支座力N 11×0600×23270 15358 KN抗弯计算长度f 0838×10 50800 N m㎡纵向钢管的抗弯计算强度小于2050 N m㎡满足要求com3挠度计算三跨连续梁均布荷载作用下的最大挠度V 0677×19392 0990×0000×6000 100×206×10 × 0678mm纵向钢管的最大挠度小于与10mm满足要求com撑钢管计算横向支撑钢管按照集中荷载作用下的连续梁计算集中荷载P取纵向板底支撑传递力P 1536 KN支撑钢管计算简图支撑钢管弯矩图 KNm支撑钢管变形图mm支撑钢管剪力图 KN经过连续梁的计算得到最大弯矩M com最大变形v 0000mm 最大支座力Q 15358 KN抗弯计算强度 f 0000×10 50800 000N m㎡支撑钢管的抗弯计算强度小于2050 N m㎡满足要求支撑钢管的最大挠度小于与10mm满足要求com稳定性计算com1支架荷载标准值立杆轴力⑴脚手架钢管的自重KNNG1 0129×3300 0426 KN⑵施工电梯的自重KNNG2 17320×0600×0600 6235KN⑶钢筋混凝土楼板自重KNNG3 25000×0600×0600×0600 5400KN经计算得到静荷载标准值NG NG1NG2NG3 12061KN不考虑风荷载时立杆的轴向压力设值计算公式N 12×1206 1447 KNcom2不考虑风荷载时立杆的稳定性计算公式其中N —立杆的轴心压力设计值N 1447 KN∮—轴心受压立杆的稳定系数由长细比10i表查得到i —计算立杆的截面回转半径㎝i 158A —立杆净截面面积 A 489W —立杆净截面抵抗距 W 508∮—钢管立杆抗压强度计算值 N m㎡[f] —钢管立杆抗压强度设计值[f] 20500 N m㎡10 —计算长度m如果完全参照《扣件式规范》不考虑高支撑架由公式⑴或⑵计算10 kluh ⑴10 h2a ⑵Kl —计算长度附加系数按照表1取值为1185U —计算长度系数参照《扣件式规范》comU 170a —立杆上端伸出顶层横杆中心线至模板支撑点的长度a 030m公式⑴的计算结果∮ 15016 N m㎡立杆的稳定性计算∮ [f] 满足要求公式⑵的计算结果∮ 7659 N m㎡立杆的稳定性计算∮ [f]满足要求5施工技术要求⑴基础承受的载荷能力应大于PP 吊笼重底层护栏重导轨架总重载重×002 KN⑵混凝土基础板下地面的承载力应大于015Mpa⑶双层钢筋网钢筋直径Φ12mm间距250mm×250mm⑷L距离根据所选的附墙架型号而定为⑸基础座应全部埋入混凝土基础板内⑹混凝土标号不小于C30⑺基础预埋件应与钢筋焊接固定并不得高出混凝土皿⑻基础平面应水平误差不大于1500⑼新旧栓面设锚筋Φ12600×600长200mm上下各100mm⑽基础施工做好防雷接地6钢管支顶施工要求支顶选用Φ48×35mm钢管立杆纵距横距均为600mm支承在底下室底板离地面200mm设扫地杆中间设水平拉杆支顶架四周搭设剪力撑施工电梯使用期间应定期对支顶进监测并做好记录。

地库顶板下支撑系统计算说明武汉市骏业。

财富中综合楼AB,因场地原因该两栋楼施工电梯需安装在地库的顶板上，因地下室顶板在施工电梯基础的安装部位留置有结构后浇带,且施工电梯的安装与使用,对地库顶板结构将产生较大的施工荷载，故考虑在地库顶板下设置钢管支撑系统以策安全。

地库已施工结束需在地库顶板上钻孔设置施工电梯的地脚螺栓，此基础的设置按照施工电梯的施工图进行施工.施工电梯的基础长为6.0m、宽为5.0m、厚为0.25m。

本计算书主要依据本工程施工图、施工升降机说明书、《施工升降机》GB/T 10054-2005，《建筑地基基础设计规范》GB50007—2011，《混凝土结构设计规范》GB 50010—2010，《建筑施工升降机安装、使用、拆卸安全技术规程》（JGJ215-2010）等进行计算。

在施工荷载的计算时为便于计算作用在支撑系统的荷载,将地库顶板、梁的高度按照电梯基础范围折算成厚度并入到顶板的厚度内,进行荷载组合。

具体计算见计算书。

支撑系统计算书一、计算参数：1、。

施工升降机基本参数施工升降机型号:SC200/200C；吊笼形式：双吊笼；架设总高度：75。

9m；标准节长度:3m;底笼长：3.4m; 底笼宽：1。

7m；标准节重:154kg;单个吊笼重: 2200kg；吊笼载重：2000kg;外笼重量：1480kg；注：施工电梯位置见后附图2、基础承载力设计按安装80m考虑，共需54节标准节,每节重154kg；施工电梯总自重G＝吊笼重+外笼重+导轨架自重+载重量＝2×2200+1480+54×154+2×2000＝18196kg；施工电梯基础承受的静荷载P的近似计算：(有关参数见SCD200/200型升降机产品说明书）考虑动载、自重误差及风荷载对基础的影响，取安全系数n＝2P＝G×2＝18196×2×9。

8＝356642≈356KN。

施工电梯基础尺寸为：5×6.0=30m2由以上计算可得，施工电梯基础所承受的荷载标准值为：11.87kN/ m2，由于本工程地下室顶板施工电梯基础区域有沉降后浇带，所以在计算过程中地下室顶板承载力取：0 kN/ m2，故需对升降机基础部位的地下室顶板进行加固，具体采用φ48-3。

武汉保利上城一期二标段工程施工电梯基础方案编制：审核：审批：湖北华盛建设工程有限公司武汉保利上城项目部2015年10月20日一、工程概况：1、工程名称：武汉保利上城一期二标段工程2、工程地点：武汉市洪山区烽火村，白沙洲大道东侧、江国路南侧3、建设单位：武汉常阳润力房地产开发有限公司4、设计单位：上海天华建筑设计有限公司5、监理单位：武汉宏宇建设工程咨询有限公司6、施工单位：湖北华盛建设工程有限公司7、设计概况：本工程拟选用江汉SC200/200型升降机4台，3#、4#、5#、6#楼各1台，预计安装高度为100-118米，Ⅱ型附墙架，即可满足现场施工需要及现场施工垂直运输的要求，各栋施工升降机平面定位详见附图：施工升降机平面布置图。

二、基础设计：由于现场条件限制，地下室面积较大，大部分主楼整体在地下室内部，地上室顶板厚度300mm。

根据各栋主体结构特征，确定各楼栋施工电梯的安装位置，保证各栋垂直运输的便利。

4#、5#、6#楼施工电梯基础安置在地下室顶板之上，电梯底座直接用穿板螺栓紧固在地上室顶板上；地下室顶板处施工地下室基础下部采用满堂脚手架支撑加固。

3#楼施工电梯基础安置在地下室范围外，从地下室土方持力层采用独立承台加独立柱到施工电梯基础底标高处。

地下室基坑回填土完成夯压密实，回填土夯压密实系数0.94，最后进行施工电梯基础施工，独立柱与施工电梯标准节尺寸大小一致并在同一部位进行支撑施工电梯基础。

施工电梯基础接地装置设置升降机金属与主体接地网相连，并确保接地电阻不大于4Ω。

根据“高层建筑施工手册”中施工电梯的基础的构造做法，结合湖北江汉建筑工程机械有限公司生产的SC 200/200 型双笼施工电梯的基础技术，电梯基础选型如下：1、砼基础底板下的地基承载力应大于0.15N/mm2。

2、配双层加强钢筋网格，采用12@200。

3、基础尺寸为4000×6000×400。

4、基础砼标号采用C35。

施工电梯基础施工方案(地下室顶板)精品文档目录第一章编制依据第二章工程概况第三章施工电梯选型3.1 施工电梯选型要求在施工现场，为了保证工程的顺利进行，需要选择适合的施工电梯。

选型要求包括载重量、提升高度、速度、安全性等。

3.2 施工电梯选型根据工程需要，我们选择了适合的施工电梯。

该电梯具有合适的载重量、提升高度、速度和安全性能。

第四章施工电梯基础设计4.1 相关参数施工电梯基础设计需要考虑多个参数，包括地质条件、基础形式、荷载等。

4.2 基础设计及定位在施工现场，我们根据地质条件和工程需要，设计了适合的基础形式，并确定了基础位置。

4.3 加固体系设计为了保证施工电梯基础的稳定性，我们设计了合适的加固体系，包括加固杆、加固板等。

第五章施工工艺5.1 工艺流程施工电梯的安装需要按照一定的工艺流程进行，包括基础施工、架体搭设、电梯安装等。

5.2 主要施工工艺及技术要求在施工过程中，需要注意一些关键工艺和技术要求，如基础混凝土浇筑、架体搭设、电梯安装等。

第六章安全技术措施6.1 地下室回顶支撑安全技术措施在地下室回顶支撑的施工过程中，需要采取一系列安全技术措施，包括支撑杆的加固、安全防护等。

6.2 安全防护在施工现场，需要采取一系列安全防护措施，包括安全帽、安全绳等，以确保工人的安全。

第七章验收7.1 加固体系架体搭设验收在加固体系架体搭设完成后，需要进行验收，以确保其符合设计要求。

7.2 施工电梯基础验收在施工电梯基础完成后，需要进行验收，以确保其稳定性和安全性。

第八章计算书1、荷载计算在施工电梯基础设计过程中，需要进行荷载计算，以确保基础的承载能力符合工程需要。

4.2施工电梯基础设计计算根据《建筑结构荷载规范》（GB-2012）和本工程的实际情况，进行施工电梯基础设计计算。

计算中采用了品茗安全计算软件V12.0版本进行加固体系计算，计算结果如下：1.基础尺寸：根据施工电梯型号和安装高度，计算出基础尺寸为3m×3m×1.5m。
