(完整版)电子测量仪器分类

电子测量仪器的各种分类方法和测量方式1 按测量手段分类 1.1 直接测量：在测量过程中，能够直接将被测量与同类标准量进行比较，或能够直接用事先刻度好的测量仪器对被测量进行测量，直接获得数值的测量称为直接测量。

1.2 间接测量：当被测量由于某种原因不能直接测量时可以通过直接测量与被测量有一定函数关系的物理量，然后按函数关系计算被测量的数值，这种间接获得测量结果的方式称为间接测量。

1.3 组合测量：当某项测量结果需要用多个未知参数表达时，可通过改变测量条件进行多次测量，根据函数关系列出方程组求解，从而得到未知量的测量，称为组合测量。

2 按测量方式分类 2.1 直读法：用直接指出被测量大小的指示仪表进行测量，能够直接从仪表刻度盘商或从显示器上读取被测量数值的测量方法，称为直读法。

2.2 比较法：将被测量与标准量在比较仪器中直接比较，从而获得被测量数值的方法，称为比较法。

3 按测量性质分类 3.1 时域测量：时域测量也叫作瞬时测量，主要是测量被测量随时间的变化规律。

如用示波器观察脉冲信号的上升沿、下降沿、平顶降落等脉冲参数以及动态电路的暂态过程。

真空表| 硬度计| 探伤仪| 电子称| 热像仪 3.2 频域测量：频域测量也称为稳态测量，主要目的是获取待测量与频率之间的关系。

如用频谱分析仪分析信号的频谱，测量放大器的幅频特性、相频特性等。

3.3 数据域测量：数据域测量也称逻辑量测量，主要是对数字信号或电路的逻辑状态进行测量，如用逻辑分析仪等设备测量计数器的状态。

3.4 随机测量：随机测量又叫做统计测量，主要是对各类噪声信号进行动态测量和统计分析。

这是一项新的测量技术，尤其在通信领域有着广泛应用。

tips:感谢大家的阅读，本文由我司收集整编。

仅供参阅！。

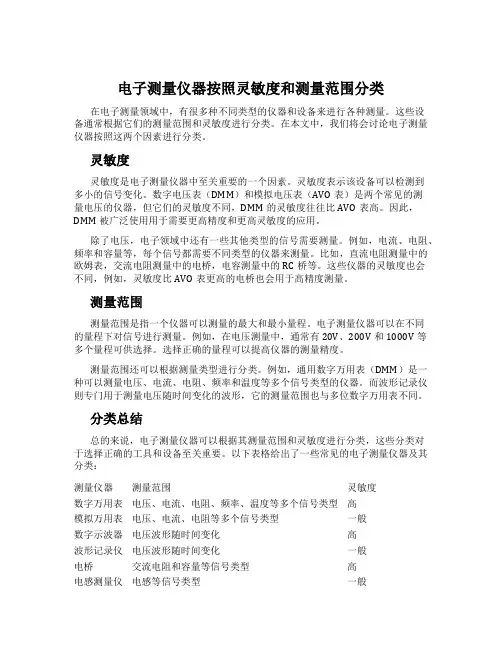

电子测量仪器按照灵敏度和测量范围分类在电子测量领域中，有很多种不同类型的仪器和设备来进行各种测量。

这些设备通常根据它们的测量范围和灵敏度进行分类。

在本文中，我们将会讨论电子测量仪器按照这两个因素进行分类。

灵敏度灵敏度是电子测量仪器中至关重要的一个因素。

灵敏度表示该设备可以检测到多小的信号变化。

数字电压表（DMM）和模拟电压表（AVO表）是两个常见的测量电压的仪器，但它们的灵敏度不同，DMM的灵敏度往往比AVO表高。

因此，DMM被广泛使用用于需要更高精度和更高灵敏度的应用。

除了电压，电子领域中还有一些其他类型的信号需要测量。

例如，电流、电阻、频率和容量等，每个信号都需要不同类型的仪器来测量。

比如，直流电阻测量中的欧姆表，交流电阻测量中的电桥，电容测量中的RC桥等。

这些仪器的灵敏度也会不同，例如，灵敏度比AVO表更高的电桥也会用于高精度测量。

测量范围测量范围是指一个仪器可以测量的最大和最小量程。

电子测量仪器可以在不同的量程下对信号进行测量。

例如，在电压测量中，通常有20V、200V和1000V等多个量程可供选择。

选择正确的量程可以提高仪器的测量精度。

测量范围还可以根据测量类型进行分类。

例如，通用数字万用表（DMM）是一种可以测量电压、电流、电阻、频率和温度等多个信号类型的仪器。

而波形记录仪则专门用于测量电压随时间变化的波形，它的测量范围也与多位数字万用表不同。

分类总结总的来说，电子测量仪器可以根据其测量范围和灵敏度进行分类，这些分类对于选择正确的工具和设备至关重要。

以下表格给出了一些常见的电子测量仪器及其分类：测量仪器测量范围灵敏度数字万用表电压、电流、电阻、频率、温度等多个信号类型高模拟万用表电压、电流、电阻等多个信号类型一般数字示波器电压波形随时间变化高波形记录仪电压波形随时间变化一般电桥交流电阻和容量等信号类型高电感测量仪电感等信号类型一般结论电子测量设备的测量范围和灵敏度是选择正确设备的关键因素。

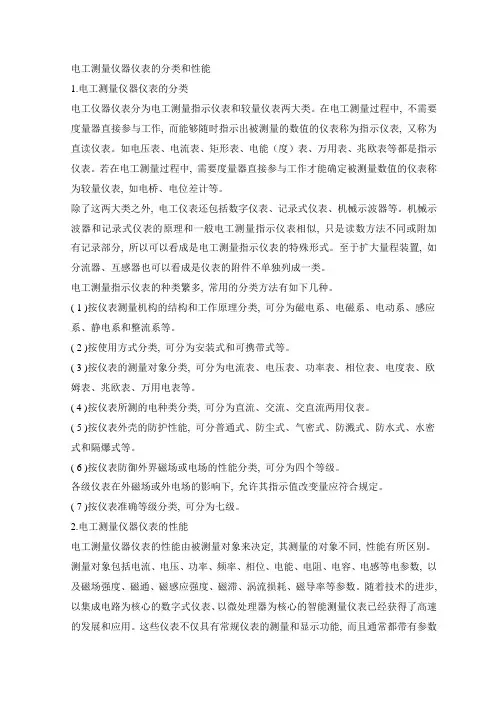

电工测量仪器仪表的分类和性能1.电工测量仪器仪表的分类电工仪器仪表分为电工测量指示仪表和较量仪表两大类。

在电工测量过程中, 不需要度量器直接参与工作, 而能够随时指示出被测量的数值的仪表称为指示仪表, 又称为直读仪表。

如电压表、电流表、矩形表、电能（度）表、万用表、兆欧表等都是指示仪表。

若在电工测量过程中, 需要度量器直接参与工作才能确定被测量数值的仪表称为较量仪表, 如电桥、电位差计等。

除了这两大类之外, 电工仪表还包括数字仪表、记录式仪表、机械示波器等。

机械示波器和记录式仪表的原理和一般电工测量指示仪表相似, 只是读数方法不同或附加有记录部分, 所以可以看成是电工测量指示仪表的特殊形式。

至于扩大量程装置, 如分流器、互感器也可以看成是仪表的附件不单独列成一类。

电工测量指示仪表的种类繁多, 常用的分类方法有如下几种。

( 1 )按仪表测量机构的结构和工作原理分类, 可分为磁电系、电磁系、电动系、感应系、静电系和整流系等。

( 2 )按使用方式分类, 可分为安装式和可携带式等。

( 3 )按仪表的测量对象分类, 可分为电流表、电压表、功率表、相位表、电度表、欧姆表、兆欧表、万用电表等。

( 4 )按仪表所测的电种类分类, 可分为直流、交流、交直流两用仪表。

( 5 )按仪表外壳的防护性能, 可分普通式、防尘式、气密式、防溅式、防水式、水密式和隔爆式等。

( 6 )按仪表防御外界磁场或电场的性能分类, 可分为四个等级。

各级仪表在外磁场或外电场的影响下, 允许其指示值改变量应符合规定。

( 7 )按仪表准确等级分类, 可分为七级。

2.电工测量仪器仪表的性能电工测量仪器仪表的性能由被测量对象来决定, 其测量的对象不同, 性能有所区别。

测量对象包括电流、电压、功率、频率、相位、电能、电阻、电容、电感等电参数, 以及磁场强度、磁通、磁感应强度、磁滞、涡流损耗、磁导率等参数。

随着技术的进步, 以集成电路为核心的数字式仪表、以微处理器为核心的智能测量仪表已经获得了高速的发展和应用。

单元一绪论§ 1.2 电子测量的方法及仪器分类一、电子测量的一般方法根据不同的测量对象、测量要求、测量条件，选择正确的测量方法，合适的测量仪器，构成实际的测量系统，进行正确细心的操作，才能得到理想的测量结果。

（一）按测量手段分类1、直接测量：指直接从测量仪表的读数获得被测量量值的方法。

2、间接测量：利用直接测量的量与被测量之间的函数关系间接得到被测量量值的测量方法。

3、组合测量：当某项测量结果需用多个未知参数表达时，可通过改变测量条件进行多次测量，根据测量量与未知参数间的函数关系列出方程组并求解，进而得到未知量。

（二）按测量方式分类1、偏差式测量方法：在测量过程中，用仪器仪表指针的位移（偏差）表示被测量大小的测量方法。

2、零位式测量法：测量时用被测量与标准量相比较，用指零仪表指示被测量与标准量相等（平衡），从而获得被测量。

3、微差式测量法：偏差式与零位式相结合（三）按被测量的性质分类1、时域测量2、频域测量3、数据域测量4、随机测量二、测量仪器的功能：变换、传输、显示三、电子测量仪器的分类1、电平测量仪器：模拟式电压表、毫伏表、数字式电压表2、电路参数测量仪器：各类电桥、Q表、RLC测试仪3、频率、时间、相位测量仪：频率计、相位计4、波形测量仪器：示波器：多踪、多扫描、取样、存储等5、信号分析仪器：谐波分析仪、频谱分析仪6、模拟电路特性测试仪器：扫频仪、网络特性分析仪7、数字电路特性测试仪器：逻辑分析仪8、测试用信号源：函数发生器、脉冲信号发生器、高频信号发生器四、电子测量仪器的发展概况电子测量仪器的发展经历了模拟仪器、数字仪器、智能仪器、虚拟仪器和合成仪器几个阶段。

有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）。

电子测量仪器的分类电子测量仪器，是指利用电子技术进行测量的一类仪器。

电子测量仪器应用十分广泛，种类不计其数，电子按其工作原理与用途，大致划为以下几类。

一、多用电表模拟式电压表、模拟多用表（即指针式万用表VOM）、数字电压表、数字多用表（即数字万用表DMM）都属此类。

这是经常使用仪表。

它可以用来测量交流/直流电压、交流/直流电流、电阻阻值、电容器容量、电感量、音频电平、频率、晶体管NPN或PNP电流放大倍数β值等。

二、示波器示波器是一种测量电压波形的电子仪器，它可以把被测电压信号随时间变化的规律，用图形显示出来。

使用示波器不仅可以直观而形象地观察被测物理量的变化全貌，而且可以通过它显示的波形，测量电压和电流，进行频率和相位的比较，以及描绘特性曲线等。

三、信号发生器信号发生器（包括函数发生器）为检修、调试电子设备和仪器时提供信号源。

它是一种能够产生一定波形、频率和幅度的振荡器。

例如：产生正弦波、方波、三角波、斜波和矩形脉冲波等。

四、晶体管特性图示仪晶体管特性图示仪是一种专用示波器，它能直接观察各种晶体管特性曲线及曲性簇。

例如：晶体管共射、共基和共集三种接法的输入、输出特性及反馈特性；二极管的正向、反向特性；稳压管的稳压或齐纳特性；它可以测量晶体管的击穿电压、饱和电流、β或α参数等。

五、兆欧表兆欧表（俗称摇表）是一种检查电气设备、测量高电阻的简便直读式仪表，通常用来测量电路、电机绕组、电缆等绝缘电阻。

兆欧表大多采用手摇发电机供电，故称摇表。

由于它的刻度是以兆欧（MΩ）为单位，故称兆欧表。

六、红外测试仪红外测试仪是一种非接触式测温仪器，它包括光学系统、电子线路，在将信息进行调制、线性化处理后达到指示、显示及控制的目的。

目前已应用的红外测温仪有光子测温和热测温仪两种，主要用于电热炉、农作物、铁路钢轨、深埋地下超高压电缆接头、消防、气体分析、激光接收等温度测量及控制场合。

七、集成电路测试仪该类仪器可对TTL、PMOS、CMOS数字集成电路功能和参数测试，还可判断抹去字的芯片型号及对集成电路在线功能测试、在线状态测试。

电子测试仪器是电子工程师在日常工作中必不可少的设备。

它可以用来检测、测量电子产品的性能和可靠性，能够检测和排除电路故障，确保产品的质量。

本文将从仪器的分类、使用原则、性能参数和市场趋势等方面入手，深入探讨的相关问题。

一、的分类根据使用功能和测量对象的不同分为多种类型。

常见的有万用表、示波器、频谱分析仪、逻辑分析仪、信号发生器、网络分析仪、伏安表等。

万用表是最基本的测量仪器之一，可以测量电压、电流、电阻、容量及其他参数。

示波器主要用于观察和分析电路波形，用于测量电压、电流和信号频率等数据。

频谱分析仪可以把信号按频率进行分析和显示，通常用于分析无线电、电视等信号。

逻辑分析仪是用于测试数字信号的设备，可以分析和显示数字系统的运行状态。

信号发生器可以产生各种频率、波形和幅度的电信号，常用于测试声音、影像等电子产品。

网络分析仪则是用于测量高频电路的特性参数，既可以测试功率放大器的参数，也可以测试天线、微波电路等工程的参数。

二、的使用原则使用需要注意以下原则：1.正确选择仪器并使用。

不同的仪器适用于不同的测量对象和测量范围，如果使用不正确的仪器，可能会导致误差或损坏仪器。

2.正确操作和接线。

仪器的操作和接线必须按照使用手册和标准操作步骤进行，必须使用合适的测试针和夹子等配件。

3.注意安全。

使用仪器时必须注意安全，必要时应进行接地和绝缘处理。

4.定期校准和维护。

仪器需要定期进行校准和维护，以确保精度和可靠性。

三、的性能参数的性能参数包括准确度、分辨率、带宽、灵敏度等。

准确度是指测量结果与实际值之间的差异，分辨率是指仪器可以检测到的最小变化量，带宽是指仪器能够响应的频率范围，灵敏度是指仪器检测信号的能力。

这些性能指标对于不同的仪器有不同的重要性，需要根据具体应用来选择和比较。

四、市场趋势随着电子技术和工业的发展，的市场需求也在不断扩大。

目前，市场主要分为传统测试仪器和新型测试仪器两类。

传统测试仪器主要适用于低频电路测试，具有价格低廉、易操作等特点。

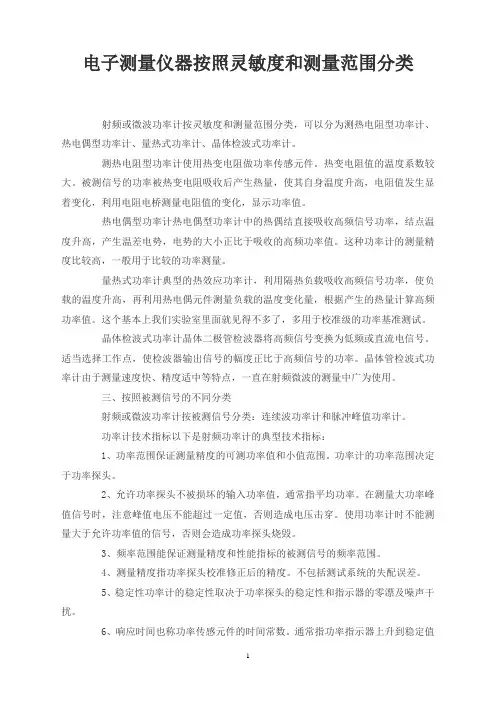

电子测量仪器按照灵敏度和测量范围分类射频或微波功率计按灵敏度和测量范围分类，可以分为测热电阻型功率计、热电偶型功率计、量热式功率计、晶体检波式功率计。

测热电阻型功率计使用热变电阻做功率传感元件。

热变电阻值的温度系数较大。

被测信号的功率被热变电阻吸收后产生热量，使其自身温度升高，电阻值发生显着变化，利用电阻电桥测量电阻值的变化，显示功率值。

热电偶型功率计热电偶型功率计中的热偶结直接吸收高频信号功率，结点温度升高，产生温差电势，电势的大小正比于吸收的高频功率值。

这种功率计的测量精度比较高，一般用于比较的功率测量。

量热式功率计典型的热效应功率计，利用隔热负载吸收高频信号功率，使负载的温度升高，再利用热电偶元件测量负载的温度变化量，根据产生的热量计算高频功率值。

这个基本上我们实验室里面就见得不多了，多用于校准级的功率基准测试。

晶体检波式功率计晶体二极管检波器将高频信号变换为低频或直流电信号。

适当选择工作点，使检波器输出信号的幅度正比于高频信号的功率。

晶体管检波式功率计由于测量速度快、精度适中等特点，一直在射频微波的测量中广为使用。

三、按照被测信号的不同分类射频或微波功率计按被测信号分类：连续波功率计和脉冲峰值功率计。

功率计技术指标以下是射频功率计的典型技术指标：1、功率范围保证测量精度的可测功率值和小值范围。

功率计的功率范围决定于功率探头。

2、允许功率探头不被损坏的输入功率值，通常指平均功率。

在测量大功率峰值信号时，注意峰值电压不能超过一定值，否则造成电压击穿。

使用功率计时不能测量大于允许功率值的信号，否则会造成功率探头烧毁。

3、频率范围能保证测量精度和性能指标的被测信号的频率范围。

4、测量精度指功率探头校准修正后的精度。

不包括测试系统的失配误差。

5、稳定性功率计的稳定性取决于功率探头的稳定性和指示器的零漂及噪声干扰。

6、响应时间也称功率传感元件的时间常数。

通常指功率指示器上升到稳定值的64%所需的时间。

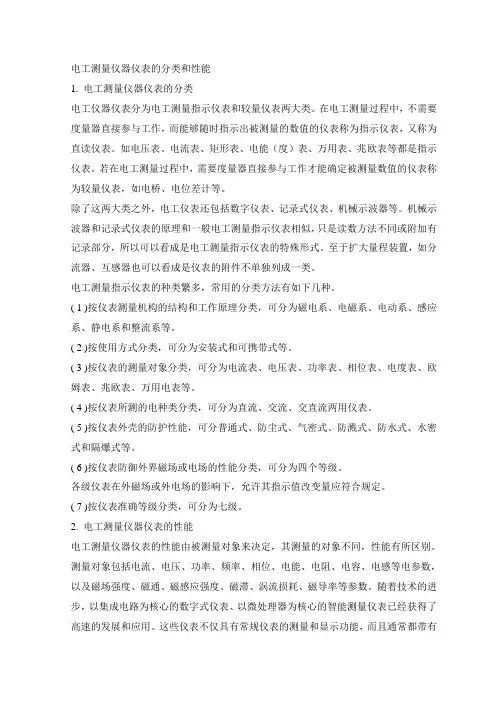

电工测量仪器仪表的分类和性能1. 电工测量仪器仪表的分类电工仪器仪表分为电工测量指示仪表和较量仪表两大类。

在电工测量过程中，不需要度量器直接参与工作，而能够随时指示出被测量的数值的仪表称为指示仪表，又称为直读仪表。

如电压表、电流表、矩形表、电能（度）表、万用表、兆欧表等都是指示仪表。

若在电工测量过程中，需要度量器直接参与工作才能确定被测量数值的仪表称为较量仪表，如电桥、电位差计等。

除了这两大类之外，电工仪表还包括数字仪表、记录式仪表、机械示波器等。

机械示波器和记录式仪表的原理和一般电工测量指示仪表相似，只是读数方法不同或附加有记录部分，所以可以看成是电工测量指示仪表的特殊形式。

至于扩大量程装置，如分流器、互感器也可以看成是仪表的附件不单独列成一类。

电工测量指示仪表的种类繁多，常用的分类方法有如下几种。

( 1 )按仪表测量机构的结构和工作原理分类，可分为磁电系、电磁系、电动系、感应系、静电系和整流系等。

( 2 )按使用方式分类，可分为安装式和可携带式等。

( 3 )按仪表的测量对象分类，可分为电流表、电压表、功率表、相位表、电度表、欧姆表、兆欧表、万用电表等。

( 4 )按仪表所测的电种类分类，可分为直流、交流、交直流两用仪表。

( 5 )按仪表外壳的防护性能，可分普通式、防尘式、气密式、防溅式、防水式、水密式和隔爆式等。

( 6 )按仪表防御外界磁场或电场的性能分类，可分为四个等级。

各级仪表在外磁场或外电场的影响下，允许其指示值改变量应符合规定。

( 7 )按仪表准确等级分类，可分为七级。

2. 电工测量仪器仪表的性能电工测量仪器仪表的性能由被测量对象来决定，其测量的对象不同，性能有所区别。

测量对象包括电流、电压、功率、频率、相位、电能、电阻、电容、电感等电参数，以及磁场强度、磁通、磁感应强度、磁滞、涡流损耗、磁导率等参数。

随着技术的进步，以集成电路为核心的数字式仪表、以微处理器为核心的智能测量仪表已经获得了高速的发展和应用。

电子测量仪器的分类介绍电子测量仪器是用电子技术手段进行物理量测量的工具，广泛应用于各个领域。

根据其技术原理和测量对象的不同，电子测量仪器可以分为以下几类。

1. 电压、电流类测量仪器电压、电流类测量仪器包括伏特表、安培表、万用表等。

其中，伏特表用于测量电压；安培表用于测量电流；万用表则可以同时测量电压、电流、电阻，并具有其他功能。

这类测量仪器多数采用电磁式工作原理，一般需要接通被测电路。

2. 信号发生器类测量仪器信号发生器类测量仪器可生成多种波形的电信号，例如正弦波、方波、脉冲等。

这些波形可以作为被测电路的信号源，通过信号源的参数（如幅值、频率等）来分析被测电路的性能。

信号发生器类测量仪器广泛用于电子工程、通讯、计算机等领域。

3. 电能质量分析仪器电能质量分析仪器用于对电能质量进行分析和测量，可用于判断电网络的稳定性和可靠性。

这类仪器主要用于电力系统和工业领域，对电能质量的监测和分析非常重要。

常见的电能质量分析仪器有谐波分析仪、电能质量综合分析仪等。

4. 网络分析仪器网络分析仪器用于分析和测试网络的性能和特性，广泛应用于通信和计算机领域。

这类测量仪器包括网络分析仪、频谱分析仪、逻辑分析仪等，通过对不同信号的分析和比较，可以检测网络的故障、识别数据传输的问题，并进行诊断和维修。

5. 光电测量仪器光电测量仪器是用于测量光学参数的仪器，包括光源、光谱分析仪、光度计、光电倍增管等。

在光电领域，这些测量仪器可用于测量光源的亮度、色度、色温等，并进行光学性能的分析和优化。

6. 温度、湿度监测仪器温度、湿度监测仪器主要用于监测室内外环境的温度和湿度，可广泛应用于建筑工程、智能家居等领域。

这类仪器包括温湿度计、温度计、红外线测温仪等，通过对数据的分析和比对，可以对室内外环境进行智能调控。

7. 多参数监测仪器多参数监测仪器可以测量多种物理量，如压力、流量、振动、声音等。

这类仪器广泛用于工业、医疗、化工等领域，对于工作环境和人体健康的监测和保护非常重要。

电子测量与仪器概述电子测量是指通过电子元件和仪器来对电子电路进行测量和分析的过程。

在现代电子技术中，电子测量是非常重要的环节，它不仅用于电子设备的开发和测试，还用于故障排除和维修。

仪器的分类电子测量仪器根据测量对象和测量原理的不同，可以分为以下几类： - 示波器：用于显示和观察电压和电流的变化情况，能够直观地观察电子信号的形态和波形。

- 信号发生器：用于产生不同类型和频率的信号，以供电路测试和仿真。

- 频谱分析仪：用于分析和测量信号的频率和幅度，能够找到信号中的谐波和杂散分量。

- 逻辑分析仪：用于对数字电路进行分析和测试，能够捕捉和显示多个信号的状态。

- 电压表和电流表：用于测量电压和电流的大小。

- 电阻表：用于测量电路中的电阻值。

- 多米表：用于测量电路中的电容和电感值。

常见的电子测量技术1. 电压测量电压测量是电子测量中最常见的一种。

常用的电压测量方法有： - 万用表：能够测量直流和交流电压，具有较高的精度和灵敏度。

- 示波器：可以通过显示电压的波形和形态来观察和分析电压信号。

2. 频率测量频率测量是对信号频率进行测量和分析的过程。

常用的频率测量方法有： - 频率计：可以精确地测量信号的频率和周期。

- 频谱分析仪：能够将信号分解成频谱，并测量信号的频率和幅度。

3. 电阻测量电阻测量是对电路中电阻值的测量和评估。

常用的电阻测量方法有： - 电阻表：可以直接测量电路中的电阻值。

- 万用表：除了能够测量电压和电流外，还可以测量电阻值。

4. 电流测量电流测量是对电路中电流大小的测量和分析。

常用的电流测量方法有： - 万用表：可以直接测量电路中的直流和交流电流。

- 负载电流测试仪：用于测量高电流和大功率电路中的电流值。

电子测量的注意事项在进行电子测量过程中，需要注意以下几个方面： 1. 选用合适的测量仪器：根据测量对象和要求，选择合适的测量仪器，以确保测量结果准确可靠。

2. 保持仪器的正常工作状态：定期检查和维护测量仪器，确保其正常工作和准确度。

（完整版）电子测量仪器分类电子测量仪器分类测量仪器广义为电子测量仪器是指利用电子技术进行的测量分析的仪器，是测量仪器的一大类别。

电子测量仪器具体包括以下类别：1、LCR测量仪2、场强仪3、频谱分析仪4、信号发生器5、脉冲仪器6、测定仪7、图示仪8、脉冲仪9、电子元件参数测试仪器10、光电器件测试仪11、半导体器件测试仪器12、集成电路测试仪器13、电真空器件测试仪器14、时间频率测量仪器15、场强干扰分析仪器16、通信测量仪器17、记录显示仪器18、广播电视测量仪器19、声振测量仪器20、电导率仪21、污泥界面检测仪器22、测振仪23、器件参数测试仪器24、半导体器件图示仪25、液位测量仪器按照测量仪器的功能，电子测量仪器可分为专用和通用两大类。

专用电子测量仪器是为特定的目的而专门设计制作的，适用于特定对象的测量，例如，光纤测试仪器专用于测试光纤的特性，通信测试仪器专用于测试通信线路及通信过程中的参数。

通用电子测量仪器是为了测量某一个或某一些基本电参量而设计的，适用于多种电子测量。

通用电子测量仪器按其功能又可细分为以下几类：①信号发生器：用来提供各种测量所需的信号，根据用途不同，又有不同波形、不同频率范围和各种功率的信号发生器，如低频信号发生器、高频信号发生器、函数信号发生器、脉冲信号发生器、任意波形信号发生器和射频合成信号发生器。

②电压测量仪器：用来测量电信号的电压、电流、电平等参量，如电流表、电压表（包括模拟电压表和数字电压表）、电平表、多用表等。

③频率、时间测量仪器：用来测量电信号的频率、时间间隔和相位等参量，如各种频率计、相位计、波长表，以及各种时间、频率标准等。

④信号分析仪器：用来观测、分析和记录各种电信号的变化，如各种示波器（包括模拟示波器和数字示波器）、波形分析仪、失真度分析仪、谐波分析仪、频谱分析仪和逻辑分析仪等。

⑤电子元器件测试仪器：用来测量各种电子元器件的电参数，检测其是否符合要求。

科学仪器分类（试行）（一）分析仪器一．电子光学仪器1．透射电镜2．扫描电镜3．电子探针4．电子能谱仪5．其他二．质谱仪器1．有机质谱仪2．无机质谱仪3．同位素质谱仪4．离子探针5．其他三．X射线仪器1．X射线衍射仪2．X射线荧光光谱仪3．X射线能谱仪4．其他四．光谱仪器1．紫外/可见分光光度2．荧光分光光度计3．原子吸收分光光度计4．原子荧光光谱仪5．光电直读光谱仪6．激光光谱仪7．光谱成像仪8．光声光谱仪9．红外光谱仪10．拉曼光谱仪11．圆二色光谱仪12．旋光分析仪13．其他五．色谱仪器1．气相色谱仪2．液相色谱仪3．离子色谱仪4．薄层扫描色谱仪5．凝胶色谱仪6．超临界色谱仪7．电泳仪8．其他六．波谱仪器1．核磁共振波谱仪2．顺磁共振波谱仪3．其他七．电化学仪器1．电化学传感器2．库仑分析仪3．极谱仪4．电位滴定仪5．离子浓度计6．酸度计7．其他八．显微镜及图象分析仪器1．光学显微镜2．激光共焦显微镜3．扫描探针显微镜4．图像分析仪5．其他九．热分析仪器1．差热分析仪2．示差扫描量热计3．热天平4．导热系数测定仪5．热膨胀系数测定仪6．热成像仪7．其他十．生化分离分析仪器1．氨基酸及多肽分析仪2．凝胶扫描仪3．生物化学发光仪4．生化分析仪5．酶标仪6．DNA合成仪7．DNA测序仪8．DNA样本制备仪9．基因导入仪10．多肽合成仪。

电子测量仪器的分类
测量仪器是指用于检测或测量一个量，或为达到测量目的而供应的测量器具。

凡是利用电子技术构成的测量仪器，统称为电子测量仪器。

电子测量仪器种类许多，一般分为专用仪器和通用仪器。

一、其中通用电子仪器按其功能可分为以下几类：
1、信号发生器：用于供应测量的各种波形信号，如：LF、HF、脉冲、函数、扫频及噪声信号发生器；
图1 任意波形发生器
2、信号分析仪：用于观测、分析和记录各种电量的变化，包括时域、频域和数据域分析仪；
图2 数字示波器
图3 频谱仪
图4 规律分析仪
3、频率、时间及相位测量仪器：这类仪器包括各种频率计、相位计、以及各种时间、频率标准等；
4、网络特性测量仪：这类仪器有扫频仪、阻抗测量仪及网络分析仪等；
5、电子元器件测试仪：用于测量各种电子元器件的电参数及显示特性曲线等。

如：RLC测试仪、晶体管参数测试仪等。

6、电波特性测试仪：用于测量电波传播、电磁场强度及干扰强度等。

如：场强仪、测试接收机、干扰测量仪等。

帮助仪器：与上述各种仪器协作使用的仪器。

如：各种放大器、衰减器、滤波器、以及各种交直流稳压电源等。

二、电子测量仪器的功能（补充）：
1、转换功能：电量(功率、电流、电阻)→电压；非电量→电量（电压）；
2、信号处理与传输功能：信号调理、模/数、抗干扰、压缩、有线或无线传输；
3、显示功能：指针在仪表度盘；数码管、液晶或阴极射线管显示测量结果。

电压表是通过给定电 路中的元件加一个可 调电压，然后测量这 个电路中的电压值， 从而计算未知电压的 大小。
2 分类
电压表可分为模拟电 压表和数字电压表。 二者在精度、鲁棒性 和使用方法上有所不 同。
3 使用方法
使用时需设置量程及 精度，插入测量接头， 测量时一定要注意电 路的极性和安全问题。
电流表
常用电子测量仪器
电子测量仪器是现代电子技术领域必不可少的一部分，本课件将介绍常用电 子测量仪器的原理、分类及使用方法，帮助你更好地掌握这一领域的知识。
引言
作用
电子测量仪器用于检测电路中的各种电量， 对于电路的调试及故障查找有着重要意义。
分类
电子测量仪器按照测量的电量不同，可分 为电压表、电流表、频率计、示数表等。
总结
特点与应用
不同的电子测量仪器具有各自的测量范围、精度和特点，可用于电子系统的研发、测试和维 护。
发展趋势
电子测量仪器将进一步智能化、模块化和集成化，适应更广泛的应用场景。
发展方向
便携化、高精度、多功能化是未来电子测量仪器发展的趋势，同时加强软件功能和数据分析 能力。
信号发生器
原理
信号发生器可以产生不同形 式的信号，如正弦波、方波 等。可以用来检测各种电路 的特性和参数。
分类
根据产生信号的方式、频率 范围等因素，可将信号发生 器分为磁体式、固态式等多 种类型。
使用方法
使用时需选择合适的产生波 形和频率，连接被测电路， 将输出信号经波形分析、频 谱分析等处理。
示数表
示波器
原理
示波器利用电子束在屏幕上 绘制连续变化的电压信号波 形图，可用于检测频率、幅 度、相位等。
分类
使用方法
示波器可分为模拟示波器和 数字示波器。前者操作简单、 价格低廉，而后者功能更加 强大、精度更高。

仪器仪表（Instrument & Apparatus）：用于检查、测量、控制、分析、计算和显示被测对象的物理量、化学量、生物量、电参数、几何量及其运动状况的器具或装置。

仪器仪表产品分类：工业自动化仪表●数控系统；●工业控制用计算机系统、分散型控制系统、可编程控制器、现场总线控制系统等；●显示仪表、控制（调节）仪表系统；●基地式仪表、执行器；●气动单元组合仪表；●电动单元组合仪表；●集中控制装置；●智能控制系统；●自动化成套控制装置系统等；●自动化控制系统配件：各类控制模板、安全栅等。

指用于工业产品制造或加工过程中，连续自动测量，控制材料或产品的温度、压力、粘度等变量的工业控制用计算机系统、仪表和装置的制造。

电工仪器仪表●电能仪表及自动计费管理系统、数字式电表、安装式模拟指示测量仪器；●实验室及便携式直接作用模拟指示电表；●交直流电测量仪器；●扩大量程装置；●电测量记录仪器、电测量记录分析仪器、测磁仪器仪表、电工仪表校验装置等；●通用自动测试系统及配套仪器、GP－IB、VXI等自动测试系统；●上述仪器、仪表用零件。

指测量或检验电压、电流、电阻或功率的通用仪器装置的制造，但不包括发电或供电过程中计量仪表的制造。

实验室仪器●液体比重计及类似漂浮仪器；●温度仪表、高温计、气压计、湿度计及干湿球湿度计；●流量仪表、压力仪表、物位仪表；●测量或检验粘度、孔隙率、膨胀率、表面张力或类似性能的仪器及装置；●测量或检查热量、音量或光量用仪器及装置；●精密天平、分析天平、专用天平；●电化学分析仪器、热学测量仪器、光谱仪器及其他光学分析仪器、色谱仪器、质谱、能谱和射线分析仪器、物理或化学分析用仪器、综合分析系统及分析仪器及装置；●动力、转矩测量仪器；●试验箱和气候环境试验设备；●生物、医学样品制备设备；●真空检测仪器：低真空测量仪表、中真空测指实验、检验、分析、测量液体或气体的流量、比重、压力、温度、湿度、粘度的仪器制造。

电子产品试验和检测仪器设备一览表
本文档旨在提供一个电子产品试验和检测仪器设备的一览表，以帮助您了解相关设备的种类和功能。

1. 电子产品试验仪器设备
以下是常见的电子产品试验仪器设备：
- 示波器：用于观察和分析电压和电流波形。

- 信号发生器：用于产生各种信号，如正弦波、方波和脉冲信号。

- 模拟电压表：用于测量电压信号。

- 多用途电表：用于测量电压、电流、电阻和其他电气参数。

- 逻辑分析仪：用于分析数字信号和逻辑电路。

- 可编程电源：用于提供稳定的电源供应。

- 功率计：用于测量电源的功率输出。

- 环境试验箱：用于模拟不同的环境条件进行产品测试。

- 高低温试验箱：用于测试电子产品在高温和低温环境下的性能。

- ESD试验仪：用于测试电子产品的静电放电能力。

2. 电子产品检测仪器设备
以下是常见的电子产品检测仪器设备：
- 万用表：用于测量电压、电流、电阻、电容和其他电气参数。

- 频谱分析仪：用于分析信号的频谱特性。

- 热像仪：用于检测电子产品中的热量分布。

- 环境检测仪：用于测量环境中的温度、湿度和其他参数。

- X射线机：用于检测电子产品中的结构和组件的完整性。

- 环境噪声仪：用于测量环境中的噪声水平。

以上仅为示例，实际使用的试验和检测仪器设备可能因不同企
业和行业而有所不同。

在选择和使用这些设备时，请确保了解相关
要求和标准，并遵循安全操作程序。

如果您需要更详细的信息或有其他问题，请随时与我们联系。

---
以上信息仅供参考，不得用于法律目的。

常用电子测量仪器简介电子测量仪器有很多，我在这就只简单的介绍几种常用的电子测量仪器。

常用的电子测量仪器有万用表，示波器，计数器，信号发生器。

以下就简单的介绍下这几样电子仪器的类型，型号，性能指标，功能等。

首先介绍的是万用表，万用表分为数字和指针两类，在这介绍的是型号为FLUKE的万用表，其实FLUKE分为很多个系列。

万用表的性能指标有：响应速度，测量精度，安全保护和牢固度。

FLUKE-B1的性能指标：6 1/2 位数字分辨率，最快50,000读数/秒@4 1/2 位，数据直接传至PC ，30PPM基本直流年精度。

常用的万能表的价格在30—100元左右，主要功能是测量电阻，电流，电压。

高端的万用表还可以自动转换测量范围，电流的最大最小值等。

如有意购买的可以与代理商瑞泰凯博公司联系我要介绍的是示波器，常用的类型有数字和模拟示波器。

我现在介绍的是PDS7102T数字示波器，它的性能指数如下：双通道1 00MHz带宽，实时采样率为500MSa／s，存储深度为5K。

基本可以计数到1 20MHzfit水平。

价格为人民币2000元一台。

简单的说，示波器的功能就是把电压波形化。

购买请到广州泰斯特仪器仪表有限公司（阿里巴巴网）。

现在让我来说一下计数器，计数器按构成计数器中各触发器时钟端连接的方式分为同步计数器和异步计数器两类。

YAOYE-4计数器性能指标：工作电压：DC5V正脉冲；工作功耗：1W;速度: 小于10CPS/秒(加算)最佳5CPS/秒;脉冲比：10：1或100:1；环境温度：－10℃－－+60℃；使用寿命：100万次。

每台价格为人民币900元,购买请到慈溪市耀业仪表有限公司（马可波罗网）。

最后要说的是信号发生器，常用信号发生器有正弦信号发生器，高频信号发生器，文氏电桥正弦信号发生器，函数信号发生器。

E4432B 3G高频数字信号发生器的性能指标：频率范围250KHz -3GHz ，RF 调制带宽达35 mhz ，可选的双任意波形发生器和/或实时i/q 基带发生器，40mhz 采样率和14-bit i/q 分辨率。
