第十章第十章水利工程图表达水工建筑物及其施工过程的图样称为水利工程图,简称水工图。
水工图的内容包括水工图分类、视图、尺寸标注、图例符号和技术说明等，它是反映设计思想、指导工程施工的重要技术资料.第一节水工图的一般分类水利工程的兴建一般需要经过勘测、规划、设计和施工、验收等几个阶段,每个阶段都要绘制出相应的图样,水工图主要有工程位置图（包括流域规划图和灌区规划图）、枢纽布置图、结构图、施工图和竣工图。
一、工程位置图工程位置图主要表示水利枢纽所在的地理位置，与枢纽有关的河流、公路、铁路、重要的建筑物和居民区等。
工程位置图的特点是：表示范围大，图形比例小,一般采用比例为1：5000～1:10000甚至更小,建筑物则一般用示意图表示。
图10—1 工程位置图二、枢纽布置图枢纽布置图主要表示整个水利枢纽在平面和立面的布置情况。
它的主要作用是：作为各建筑物定位、施工放线、土石方施工以及绘制施工总平面图的依据。
枢纽布置图一般包括以下内容：（１)水利枢纽所在地区的地形、河流名称及流向、地理方位(指北针）、测量坐标网和方要建筑物的控制点坐标、绘图比例等。
（２）(２）各建筑物的平面形状、相应位置关系及对外交通。
（３）(３）建筑物与地面的交线、填挖方坡边线.（４）（４)建筑物的主要高程和主要轮廓尺寸。
枢纽布置图的特点:（１）（１）枢纽布置图必须画在地形图上.（２）(２）为了使图形主次分明，结构上的细部构造和次要轮廓线一般均省略不画,或采用示意图表示这些构造的位置、种类和作用。
（３）（３）图中尺寸一般只标注建筑物的外形轮廓尺寸以及定位尺寸、主要部位的高程、填挖方坡度等.图10-2 枢纽布置图三、建筑物结构图建筑物结构图是表达建筑物物形状、大小、结构及建筑材料的工程图样.建筑物结构图一般包括以下内容：（１）(１)建筑物整体和各组成部分的结构、形状、尺寸和材料。
（２）（２）建筑物基础的地质情况及建筑物与地基的连接方式。
（３）（３)建筑物的工作条件，如上下游设计水位、水面曲线等。

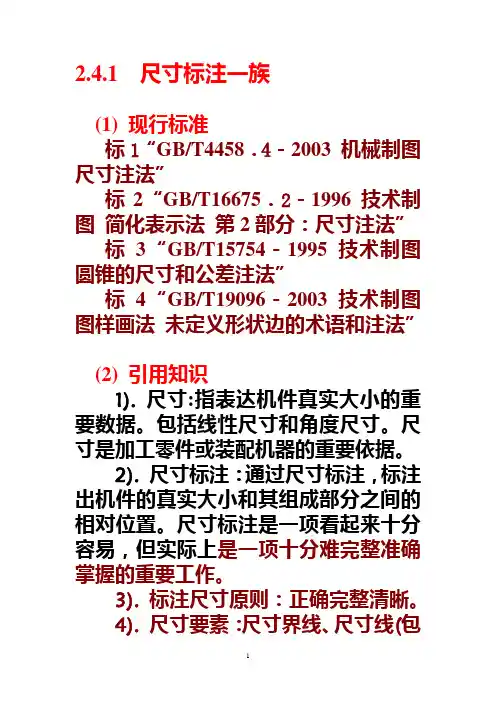

2.4.1 尺寸标注一族(1) 现行标准标1“GB/T4458．4－2003 机械制图尺寸注法”标2“GB/T16675．2－1996 技术制图简化表示法第2部分：尺寸注法”标3“GB/T15754－1995 技术制图圆锥的尺寸和公差注法”标4“GB/T19096－2003 技术制图图样画法未定义形状边的术语和注法”(2) 引用知识1). 尺寸:指表达机件真实大小的重要数据。
包括线性尺寸和角度尺寸。
尺寸是加工零件或装配机器的重要依据。
2). 尺寸标注：通过尺寸标注，标注出机件的真实大小和其组成部分之间的相对位置。
尺寸标注是一项看起来十分容易，但实际上是一项十分难完整准确掌握的重要工作。
3). 标注尺寸原则：正确完整清晰。
4). 尺寸要素：尺寸界线、尺寸线(包括终端)、尺寸数字。
5).标注步骤(尺寸是画图的魂，故述画图过程)：分析对象→确定表达方案→选定基准(主、辅)→选比例定图幅→画图{画基准线→底稿→标注尺寸[零件图(参图2-4)：定位尺寸、定形尺寸、总体尺寸等；装配图(参图2-5)：性能规格尺寸、装配尺寸(又可分为配合尺寸和相对位置尺寸)、安装尺寸、总体尺寸等]→检查、加深、签字等}。
6). 尺寸标注主要注意问题：不成封闭尺寸链；平行尺寸小内大外；尽量注在图形外；尽量不注在虚线上；直径尽量注在非圆视图上；半径注在圆弧上；同一基本体的尺寸尽量集中；尽量便于测量；等等，灵活掌握。
(3) 标准诠释学习了关于“基准”、“定位尺寸”、“定形尺寸”和“总体尺寸”等概念后；“尺寸注法”的几项标准则主要是规定尺寸标注的方法和形式了。
标1：“GB/T4458．4－2003”1).原则：真实、单位、完工、一次。
2).尺寸注法(见4、5)。
重点。
3). 标注尺寸的符号等(见附录A)。
4).“简化”及“未定义”：另标准。
标2：“GB/T16675．2－1996”1）.总则(见4)：总之是简化。
2）.简化注法(见5)：重点。
