小家电安规基础知识讲义63页共63页文档

1.2.附加绝缘：在基本绝缘外补充 使用的独立的绝缘方式，它用来在 基本绝缘万一失效的情况下提供防 触电保护。 例如：对于额定电压为220V-240V 器具而言，额外增加的电气间隙 （1.5mm），额外增加的爬电距 离（2.5mm），或承受 1750V/min且厚度为1mm的绝缘 或隔板或其他阻挡物。
1.5. 功能性绝缘：仅为实现器具
的固有功能所需，在不同电位的 导电部件之间设置的绝缘。 例如：电路板上不同电位（交流 或直流电）之间的绝缘，包括电 气间隙和爬电距离。
2.器具的分类
0类器具：防触电保护依靠基本绝 缘的器具 2.2 0I 类器具：至少整体都提供了基 本绝缘，并且带有接地端子。但所使 用的电源线不带接地导线，且插头也 没有接地触脚。 接地端子：该接地端子一般为螺纹连 接，且在器具的外部，且已经器具的 金属部件或外壳连接。
5.易触及部件
用IEC61032的B型试验探棒（即
标准带关节金属手指）能触到的 部件或表面，如果该部件或表面 是金属的，则应包括与其连接的 所有导电性部件。
6.电气间隙和爬电距离
电气间隙：两个导电部件之间，或
一个导电部件与器具的易触及表面 之间的空间最短距离。 爬电距离：两个导电部件之间，或 一个导电部件与器具的易触及表面 之间沿绝缘材料表面测量的最短路 径。
1.8 除 Z 型连接以外，用于与电网连
接的接线端子应按下述方法标示： —— 专门连接中线的接线端子，应 该用字母N标示。 —— 保 护 接 地 端 子 ， 应 该 用 IEC60417规定的符号5019标明。 这些表示符号不应放在螺钉、可取 下的垫圈或在连接导线时能被取下 的其他部件上。 通过视检确定其是否合格。

66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
小家电安规基本知识培训资料 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。

Page 12
二.插头电源线认识
(UO :表任一绝缘导体和电缆的金属护层或周围介质之间的电压有效 值) (U: 表多芯电缆或单芯电缆系统任何两相导体之间电压的有效值) 03 - 300/300 V 05 - 300/500 V 07- 450/750 V
③Insulation:
V-PVC (聚氯乙烯) R-natural or synthetic rubber (天然橡胶或人造橡胶) S-silicone rubber (硅橡胶)
6.二类电器的符号要求
Page
8
二.插头电源线认识
国标插头在中国、澳大利亚、新西兰、阿根廷使用，特征 是三个扁头。 美标插头在美国、加拿大、日本、巴西、菲律宾、泰国等 国家和台湾使用，特征是一圆两扁。 英标插头在香港和英国、印度、巴基斯坦、新加坡、马来 西亚、越南、印度尼西亚、马尔代夫、卡塔尔等国家和地 区使用，特征是三个方头。 欧标(德标)插头在德国、法国、荷兰、丹麦、芬兰、挪威、 波兰、葡萄牙、奥地利、比利时、匈牙利、西班牙、瑞典 等欧盟国家及韩国、俄罗斯等国家使用，特征是两个圆头。
C和E相切，高度不小于5MM 字体粗细不下于1MM
Page
2
一.常用安规标志基本认识
EMC (电磁兼容性) : 所有在欧盟市场销售的电器产品，其 本身所产生的电磁干扰(EMI)，不得超过一定的标准，以 免影响其它产品的正常运作，同时，电器产品本身亦需要 有一定的抗干扰能力(EMS)，以便在一般电磁环境下能正 常使用。 LVD (低电压指令): 是针对工作电压在AC 50V至1000V之 间、DC 75V至1500V之间的电器产品，要求其符合一定 的电器安全要求。例如: 绝缘距离要求、耐高压要求、抗 燃性要求、温升限制、关键零组件的使用，寿命及异常情 形测试等。

灯具及控制装置标准：IEC 60598-1:2003/GB 7000.1-2007,GB/T 24824-2009,GB 16844-2008,GB 18774-2002,GB 19212.1-2003
水处理设备：GB 19258-2003,GB 19212.1-2003
Page 3
二.常用安规标志
C和E相切，高度不小于5MM 字体粗细不下于1MM
Page 4
二.常用安规标志
CE 是强制性的要求，一方面要求EMC，另一方面又要求LVD。现在还必须满 足ROHS指令。所有销往欧盟的产品都必须标示CE Mark。 3.UL标志：美国保险商实验室英文的缩写。是一家专门从事产品安全检验和安全 认证业务非盈利性民间机构，对机电(包括民用电器类)产品颁发安全保证标志。 不论是从美国出口或进入美国市场的产品都必须有该标志，具有较高的权威 性。
四.安规项目测试方法及标准要求
3、接地电阻测试 接地端子或接地触点与接地金属部件之间的连接，应具 有低电阻值，其大小不超过100mΩ. 从空载电压不超过12V（交流或直流）的电源取得电 流，并且该电流等于器具额定电流的1.5倍或25A（两者 中取较大值），让该电流轮流在接地端子或接地触点与 每个易触及金属部件之间通过1min。 注：1、我司产品测试时通常选用25A电流，测试总 接地端子与接地金属部件最远端之间的电阻值。 2、UL标准相同，无特殊要求
Y连接:只能由制造厂或特定人员更换电源线的连接.
同X连接的区别在于更注重生产厂家的自我声明以 及通过相关试验.
Z 连接: 只有严重损坏才可以更换电源软线.
Page 9
三.产品分类
绝缘分类 基本绝缘(Basic insulation ): 施加于带电部件对电击提供 基本防护的绝缘。 附加绝缘(Supplementary insulation):万一基本绝缘失效， 为了对电击提供防护而施加的除基本绝缘以外的独立绝缘。 双重绝缘(Double insulation):由基本绝缘和附加绝缘构成 的绝缘系统。 加强绝缘(Reinforced insulation):在本标准规定的条下， 提供等效于双重绝缘的防电击等级而施加于带电部件上的 单一绝缘，等效于双重绝缘.

c和e相切高度丌小亍5mm字体粗细丌下亍1mmpageemc电磁兼容性所有在欧盟市场销售的电器产品其本身所产生的电磁干扰emi丌得超过一定的标准以免影响其它产品的正常运作同时电器产品本身亦需要有一定的抗干扰能力ems以便在一般电磁环境下能正常使用
一.常用安规标志基本认识 ❖ 1.GS (德国安全认证标志) : 适用于与人体直接接触的家电产品、音响设备、灯 具、电动工具、通讯产品、办公设备、玩具、机械产品、健身器材等。
❖ 符合UL标准 两者都符合
符合加拿大标准
4.ETL标志一.常用安规标志基本认识
❖ 美国+加拿大
加拿大
美国
❖ ETL电动类的不干胶的要求
❖ 不干胶通用的内容: ❖ 1) 商标 ❖ 2) 生产日期 ❖ 3) 产品型号 ❖ 4) 参数(如功率/电压/频率) ❖ 5) 控制号码
❖ 以上内一容字常体高用字最安小要达规到 标志基本认识 1.6mm
G - with green-yellow wire (带黄/绿色接地) Y - without green-yellow wire (不带黄绿色接地)
二.插头电源线认识
❖ ⑧Conductor cross-section (导体截面积)
❖ 注意:H 2-Flat Non-separate cable. (扁线)
2.CE Mark （欧洲通用标志）: 是欧盟各成员国共享的设备和产品安全标示，适用 于工业设备、机械设备、医疗器材、通讯产品、电器产品、个人防护用品、和 玩具等。根据产品的类型和使用范围情形，必须完全符合该产品和设备所涉及 的所有EC指令方能在产品上贴CE标志，并允许进入欧洲市场。
C和E相切，高度不小于5MM 字体粗细不下于1MM
⑤Wire type (电线类型) U - round, monofilar wire (圆形单丝状) R - round multifilar wire (圆形多丝状)

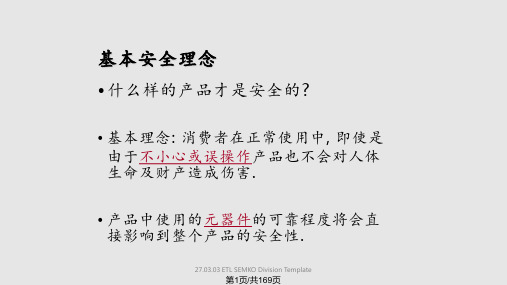

基本安全理念
• 常用的按摩器安全标准
• ANSI/UL & CAN/CSA STD.(美国及加拿大标准)
• －Motor-Operated Massage and Exercise Machines
•
UL1647, 3rd Edition, dated Jan. 24,
2001
• －Motor-Operated Appliances (Household 27.03.03 ETL SEMKO Division Template 第9页/共169页
• CEN (European Committee for Standardization) • 欧共体标准化组织 • 一 般 为 非 电 类 标 准2.7.0例3.0如3 ET:L SE机MK械O D标ivisi准on T.emplate
第6页/共169页
基本安全理念
• 标准化组织
• North America(北美洲) • ANSI(American National Standards Institute) 美国国家标准协
第11页/共169页
重要安规概念
• 绝缘分类
• 基本绝缘(Basic insulation ):提供对带电 件的基本防触电保护
• 附加绝缘(Supplementary insulation):独立 于基本绝缘,在基本绝缘损坏时提供防触电保 护.
• 双重绝缘(Double insulation):基本绝缘+附
•
若该电压转换自电网电压.必须通过安全隔离
变压器或其它分离绕组的转换器.分离绕组之间要满足
双重绝缘或加强绝缘的要求。
•
常用的类似的安全隔离用元件还有：
•

Page 15
二、常用安规标志基本认识
常见家电产品所适用的标准
Page 16
二、常用安规标志基本认识
整机认证不零部件认证的区分、要求
整机认证是对一个完整的样板进行测试。 零部件认证只是针对单个元器件进行认证 两种有使用测试标准不同。 整机认证有：GS、CE、UL、CUL、ETL、CETL、CB、SAA
standardization 欧洲电工委员
Page 13
二、常用安规标志基本认识
标准中的代码释义 EN——European standard 欧洲标准 BS——British standard 英国标准 GB——中华人民共和国国家标准 QB——中华人民共和国行业标准 ZBK——中华人民共和国专业标准 SJ——中华人民共和国电子工业部部标准 JIS-------Japan industry standard 日本工业标准 CB——certification body 证书体系 LVD——Low voltage directive 低电压指令 EMC——Electromagnetic compatibility 电磁兼容
制定安全电压范围，限止流过人体的电流。如
Vdc≤60V
Vpk≤42.5Vpk.
用有效的绝缘将危险带电部件隔离开来 。加大与危险带电部 件的距离。
限止危险带电部件向可触及部件的泄漏电流。 ILK ≤0.25mA。
Page 6
一、安规基本知识
能量的危险 形成原因：
具大电流供应或高电容线路的相邻两端子间,如果在短路的情 形下，有可能会造成电弧放电或是燃烧并射出熔化之金属。
以标准IEC60335-1, IEC60335-2-35 为测试和审核的条件
Page 18
输出
