数控机床的主运动部件

简述数控车床的组成数控车床是一种通过计算机控制的自动化机床，它能够根据预先设置的程序进行高精度的加工。

下面将从数控车床的组成方面进行详细介绍。

数控车床主要由以下几个部分组成：1.床身：床身是数控车床的基础部件，用于支撑和固定其他各个部件。

床身通常由铸铁或钢板制成，具有足够的刚性和稳定性。

2.主轴：主轴是数控车床的核心部件，用于驱动工件进行旋转。

主轴通常由电机、主轴箱和主轴头等组成，能够提供足够的转速和转矩。

3.刀架：刀架是数控车床上刀具的支撑和调整部件。

刀架通常由刀架座、刀杆和刀架体组成，能够实现刀具的快速换装和精确调整。

4.进给系统：进给系统是数控车床实现工件加工的重要部分，用于控制刀架在各个方向上的运动。

进给系统一般由进给电机、进给装置和进给传动机构组成，能够实现高精度的进给运动。

5.控制系统：控制系统是数控车床的大脑，用于接收并处理加工程序，控制各个部件的运动。

控制系统一般由数控装置、伺服系统和编程装置组成，能够实现高精度的加工控制。

6.润滑系统：润滑系统是数控车床的重要组成部分，用于提供各个部件的润滑和冷却。

润滑系统一般由润滑泵、油箱和管路组成，能够保证机床的正常运行和寿命。

7.辅助装置：辅助装置是数控车床的附属设备，用于提供机床加工过程中的辅助功能。

常见的辅助装置有刀具测量仪、工件测量仪、自动换刀装置和自动送料装置等，能够提高机床的加工效率和自动化程度。

以上是数控车床的主要组成部分。

数控车床通过精确的控制系统，能够实现复杂工件的高精度加工。

随着科技的发展，数控车床的功能和性能不断提升，已经成为现代制造业中不可或缺的重要设备。

数控车床的基本构成
数控车床的基本构成主要包括以下几个方面：
1. 主机部分：数控车床的主机部分包括床身、主轴、刀架和进给系统等。

床身是数控车床的基础结构，用于支撑和固定各个部件。

主轴是数控车床的主要运动部件，负责驱动工件和刀具进行转动。

2. 刀架部分：刀架是安装和切削刀具的部件，数控车床通常可以配备多个刀架，用于进行不同类型的切削操作。

刀架一般包括刀架座、刀架滑板和刀杆等。

3. 控制系统：控制系统是数控车床的重要组成部分，用于控制机床的运动和切削操作。

数控车床的控制系统通常包括机床控制器、数控系统和编程单元等，可以通过编程和输入指令来实现自动化加工。

4. 进给系统：进给系统是数控车床实现工件和刀具相对运动的部分。

进给系统一般包括进给电机、导轨、丝杠和滚珠螺杆等，通过控制进给电机来实现工件的直线运动。

5. 辅助设备：数控车床的辅助设备包括冷却系统、强制润滑系统和自动换刀系统等。

冷却系统用于冷却刀具和工件，减少摩擦和热量的产生。

强制润滑系统用于对机床进行润滑和冷却，保证机床的正常运转。

自动换刀系统可以实现自动更换刀具，提高加工效率和精度。

总之，数控车床的基本构成主要包括主机部分、刀架部分、控制系统、进给系统和辅助设备等。

这些部分相互协调，共同实现数控车床的自动化加工和精确控制。

数控机床结构-数控机床的主轴部件主轴部件主轴部件是数控机床的最关键部件，它对零件加工质量有着直接的影响。

主轴部件包括主轴的支承、安装在主轴上的传动零件等。

数控机床的主轴部件要求有高的精度、刚度和热稳定性，还应满足数控机床所特有的结构要求。

如对于自动换刀的数控机床，为了实现刀具在主轴上的自动装卸与夹持，还必须有刀具的自动夹紧装置、主轴准停装置和主轴孔的清理装置等结构。

1.主轴部件的运动方式主轴部件按运动方式可分为以下几类:（1）只做旋转运动的主轴组件这类主轴组件结构较为简单，如车床、铣床和磨床等主轴组件属于这一类（2）既有旋转运动又有轴向进给运动的主轴组件如钻床和镗床等的主轴组件。

其中主轴组件与轴承装在套筒内。

主轴在套筒内做旋转主运动，套筒在主轴箱的导向孔内做直线进给运动。

（3）既有旋转运动又有轴向调整移动的主轴组件属于这一类的主轴组件有滚齿机、部分立式铣床等的主轴组件。

主轴在套筒内做旋转运动，并可根据需要随主轴套筒一起做轴向调整移动。

主轴组件工作时，用其中的夹紧装置将主轴套筒夹紧在主轴箱内，提高主轴部件的刚度。

（4）既有旋转运动又有径向进给运动的主轴部件属于这一类的有卧式镗床的平旋盘主轴部件和组合机床的镗孔车端面头主轴部件。

主轴做旋转运动时，装在数控机床结构主轴前端平旋盘上的径向滑块可带动刀具做径向进给运动。

（5）主轴做旋转运动又做行星运动的主轴部件新式内圆磨床砂轮主轴部件的工作原理如图3.2所示，砂轮主轴l在支撑套2的偏心孔内做旋转主运动。

支承套2安装在套筒4内。

套筒4的轴线与工件被加工孔轴线重合，当套筒4由蜗杆6经蜗轮W传动，在箱体3中缓慢地旋转时，带动套筒及砂轮主轴做行星运动，即圆周进给运动。

通过传动支承套2来调整主轴与套筒4的偏心距e，实现横向进给。

2.主轴主轴是主轴部件中的关键零件。

它的结构尺寸和形状、制造精度、材料及热处理等对主轴部件的工作性能有很大的影响。

主轴结构随主轴系统设计要求的不同而有多种形式。

数控车床的基本组成和工作原理数控车床是一种通过计算机程序控制刀具移动和工件旋转等运动的机床，能够精确加工各类轴对称的零部件。

它是现代制造业中重要的加工设备，具有高精度、高效率、灵活性强等优点。

下面将介绍数控车床的基本组成和工作原理。

一、基本组成1.床身：数控车床的床身是整个机床的基础架构，承载整个机床的各个部件和组件。

床身一般由铸铁制成，具有高强度和抗振性能。

2.主轴箱：主轴箱安装在床身上，负责驱动工件的旋转运动。

主轴由电机驱动，在主轴箱内通过轴承支撑和转动。

3.刀架：刀架负责调节和控制刀具的位置和运动。

数控车床一般配备多个刀架，用于安装不同类型和规格的刀具。

刀架配有电动或液压驱动装置，可以实现刀具的快速切换和自动换刀。

4.工作台：工作台是放置和夹持工件的平台。

数控车床的工作台可以实现不同方向的移动和旋转，以便于刀具的切削和工件的加工。

5.伺服系统：伺服系统由数控装置、伺服电机和测量装置等组成，用于控制刀具和工件的运动。

数控装置是数控车床的大脑，根据预先编写的切削程序计算和控制刀具运动轨迹、进给速度和加工参数等。

6.冷却系统：冷却系统用于为数控车床提供冷却液，以冷却工件和刀具，减少摩擦和热量的产生，保护工件和刀具不受损坏。

二、工作原理1.切削程序编写：在进行切削之前，需要先编写切削程序。

切削程序是指通过计算机软件编写的程序，包含了刀具运动轨迹、进给速度、切削深度等加工参数的信息。

2.加工设备准备：在进行数控加工之前，需要进行刀具的安装和工件夹持。

安装刀具时，需要选择合适的刀具规格和类型，并进行刀具刀柄的装夹。

工件夹持时，需要使用合适的夹具将工件固定在工作台上。

3.参数设置：设置数控装置的各项参数，包括切削深度、进给速度、切削速度、加工路径等。

这些参数的设置根据切削程序和工件的要求进行调整。

4.启动加工：当设置完成后，启动数控装置，数控装置根据切削程序的要求，计算刀具的运动轨迹和运动速度，控制伺服系统的动作。

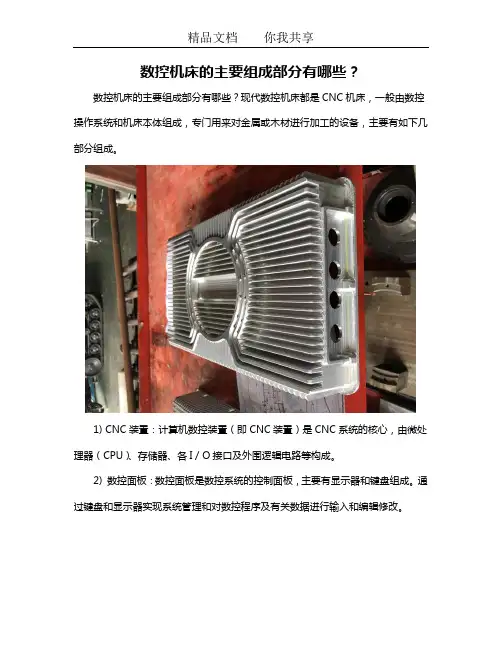

数控机床的主要组成部分有哪些？数控机床的主要组成部分有哪些？现代数控机床都是CNC机床，一般由数控操作系统和机床本体组成，专门用来对金属或木材进行加工的设备，主要有如下几部分组成。

1) CNC装置：计算机数控装置（即CNC装置）是CNC系统的核心，由微处理器（CPU）、存储器、各I／O接口及外围逻辑电路等构成。

2) 数控面板：数控面板是数控系统的控制面板，主要有显示器和键盘组成。

通过键盘和显示器实现系统管理和对数控程序及有关数据进行输入和编辑修改。

3) 可编程逻辑控制器PLC：PLC是一种以微处理器为基础的通用型自动控制装置，用于完成数控机床的各种逻辑运算和顺序控制。

例如：主轴的启停、刀具的更换、冷却液的开关等辅助动作。

4) 机床操作面板：一般数控机床均布置一个机床操作面板，用于在手动方式下对机床进行一些必要的操作，以及在自动方式下对机床的运行进行必要的干预。

上面布置有各种所需的按钮和开关。

5) 伺服系统：伺服系统分为进给伺服系统和主轴伺服系统，进给伺服系统主要有进给伺服单元和伺服进给电机组成。

用于完成刀架和工作台的各项运动。

主轴伺服系统用于数控机床的主轴驱动，一般由恒转矩调速和恒功率调速。

为满足某些加工要求，还要求主轴和进给驱动能同步控制。

6) 机床本体：机床本体的设计与制造，首先应满足数控加工的需要，具有刚度大、精度高、能适应自动运行等特点，由于一般均采用无级调速技术，使得机床进给运动和主传动的变速机构被大大简化甚至取消，为满足高精度的传动要求，广泛采用滚珠丝杆、滚动导轨等高精度传动件。

为提高生产率和满足自动加工的要求，还采用自动刀架以及能自动更换工件的自动夹具等。

上海市松江丰远是在原松江县骏马五金厂（1995年成立）的基础上成立的，位于国际大都市上海的西郊。

工厂是由三线建设大型军工企业回沪人员创建。

二十多年来先后成为几十家内外资企业的配套厂家。

以合理的价格、可靠的质量多次成为年度先锋供应商。

简述数控车床的组成部分数控车床是一种通过计算机控制工作台和刀具实现加工的机床。

它由许多不同的组成部分组成，每个部分都有特定的功能和作用。

1.床身：数控车床的床身是机床的基础结构，用于支撑和固定其他组件。

床身通常由铸铁制成，具有足够的刚度和稳定性，以保证加工的精度和质量。

2.工作台：工作台是数控车床上放置工件的平台，也称为工作台。

它可以在各个方向上进行运动，以便于切削工具对工件进行加工。

工作台通常由铸铁制成，并且具有不同的形状和尺寸，以适应不同类型的加工任务。

3.主轴：主轴是数控车床上用于旋转切削工具的部件。

它由电机驱动，可以在不同的速度和方向上旋转。

主轴通常由高强度合金钢制成，并且具有高精度的轴承和冷却系统，以确保稳定的运转和高质量的加工。

4.刀架：刀架是数控车床上用于固定切削工具的部件。

刀架通常可以在水平和垂直方向上移动，以便于切削工具对工件进行不同方向的加工。

刀架通常由铸铁制成，并且具有刀具快速换位系统，以提高工作效率。

5.数控系统：数控车床的核心部件是数控系统。

数控系统由硬件和软件组成，用于接收和解析加工程序，控制机床的运动和操作。

数控系统通常由一台或多台工控机和PLC（可编程逻辑控制器）组成。

通过数控系统，操作人员可以轻松设置和调整加工参数，以实现高精度和高效率的加工。

6.刀具：刀具是数控车床上用于切削工件的工具。

刀具可以根据加工任务的不同，选择不同类型和规格的切削工具。

常见的刀具类型包括车刀、铣刀、钻头等。

刀具通常由高速钢或硬质合金制成，并且具有耐磨和高硬度的特性。

7.冷却系统：冷却系统是数控车床上用于冷却切削区域的系统。

在加工过程中，切削区域会产生大量的热量，如果不及时冷却，会导致工件变形或刀具磨损加剧。

冷却系统通常由冷却液（如切削液或冷却油）、冷却管路和泵组成，可以将冷却液传输到切削区域，降低温度并保持加工质量。

8.辅助装置：数控车床还可以配备一些辅助装置，以提高加工效率和便利性。

数控机床的系统组成及其功能数控机床是一种高度自动化的机床，它利用数字控制技术来加工金属或其他材料。

数控机床的系统组成包括以下几个主要部分：1.数控装置：数控装置是数控机床的核心部件，它通过接收输入的加工程序，将加工过程转化为一系列的指令，控制机床的各个部件进行精确的运动。

数控装置一般由计算机硬件、控制软件和输入输出接口等组成。

2.进给系统：进给系统是数控机床的重要部分，它负责将动力传递给机床的各个运动部件，包括工作台、主轴、刀架等。

进给系统通常由电动机、丝杠、齿轮、轴承等组成，通过改变电动机的转速和旋转方向来控制机床的运动速度和方向。

3.主轴系统：主轴系统是数控机床的关键部件，它负责驱动刀具进行切削加工。

主轴系统一般由电动机、主轴、轴承、刀具夹头等组成，通过调节电动机的转速和旋转方向来控制刀具的旋转速度和旋转方向。

4.辅助装置：数控机床的辅助装置包括冷却系统、润滑系统、排屑系统、照明系统等，它们分别负责提供冷却液、润滑油、排除切屑、照明等工作。

这些辅助装置对于保证机床的正常运转和加工过程的顺利进行至关重要。

5.控制系统：控制系统是数控机床的基础部分，它通过接收操作者输入的指令，将加工过程转化为一系列的数控指令，控制机床的各个部件进行精确的运动。

控制系统通常由控制器、操作面板、传感器等组成，通过调节电动机的转速和旋转方向来控制刀具的旋转速度和旋转方向。

数控机床的功能非常广泛，它可以加工各种类型的零件，包括金属和非金属材料，如钢、铸铁、有色金属、塑料等。

数控机床可以完成多种加工操作，如车削、铣削、钻孔、攻丝、磨削等。

此外，数控机床还可以进行精确的测量和检验，确保加工出的零件符合精度要求。

除了自动化和高精度，数控机床还具有高效率的特点。

由于数控机床可以同时控制多个坐标轴，因此它可以一次装夹多个工件，减少装夹和测量时间，提高生产效率。

此外，数控机床还可以进行在线监测和故障诊断，及时发现并解决问题，减少停机时间和维修成本。

简述数控设备组成部分
数控设备是一种自动控制工具机床的设备，主要由计算机控制系统、执行机构、传感器和伺服驱动器等组成。

1. 计算机控制系统：数控设备的核心部分，主要由嵌入式计算机或PC机、数控系统软件和人机界面组成。

计算机控制系统负责处理用户输入的加工程序，控制执行机构运动、监测加工过程，并实时反馈加工状态。

2. 执行机构：执行机构是数控设备的主要动力和运动部件，负责按照计算机控制系统的指令，实现工件的加工。

常见的执行机构包括主轴、伺服电机、进给电机等。

3. 传感器：传感器用于感知机床和工件的状态和位置信息，并将信息传递给计算机控制系统。

常见的传感器包括编码器、位移传感器、加速度传感器等。

4. 伺服驱动器：伺服驱动器负责控制执行机构的运动，将计算机控制系统发出的指令转化为电压或电流信号，控制伺服电机实现运动。

伺服驱动器一般由伺服控制器和功率放大器组成。

5. 辅助设备：辅助设备包括刀具库、工具传感器、冷却液供给系统等，用于提供必要的工具和材料，保证机床正常运作。

以上是数控设备主要的组成部分，不同类型的设备可能会有一些其他的附加部件。

总体来说，数控设备通过计算机控制系统实现工件加工的自动化和精确控制。

数控机床的组成部份1．机械部分机械部分是整个机床的基础，主要由如下部件组成：床身、主轴箱、进给装置、刀架、尾座、卡盘、安全防护、托架、其他辅助装置等。

1)床身床身是整个机床的基础的基础。

床身部分最关键的部位是导轨，导轨一般要经过二次时效、中频淬火和精密磨削后才能使用。

常用的导轨形式有滑动导轨、滚动导轨和直线导轨。

导轨是关系到机床精度和稳定性的部件。

2)主轴主轴是车床输出动力的主要部件。

随着现在科技的发展，土轴的结构形式越来越简单，由原来的齿轮传动逐步发展成了电动主轴、主轴单元等多种形式。

转速也越来越高，由原来的几千转／分，发屉到几万转／分甚至几十万转／分．3)进给装置一般车床有两个方向的进给，横向(x轴)和纵向(z轴)。

伺服电机带动旗珠丝杠拖动床鞍等，实现数控车床的自动加工。

4)刀架一般数控车床都配有电动、气动、液压或伺服刀架。

刀架是数控车床最重要的辅助装置之一，刀架的档次是评判数控车床高中低的依据之一．5)尾座为了满足重型切削和较长丁件的加工要求，一般车床都配有尾座。

尾座分手动、电动、气动和液压尾座等。

6)卡盘卡盘安装在主轴上，用来夹持工件，分为手动三爪自定心卡盘、电动卡盘、气动F盘、液压卡盘和四爪卡盘等等。

数控车床的标准配置一般为三爪自定心卡盘。

7)安全防护数控车床一般都有全封闭防护或半封闭防护．来满足劳动生产要求。

机床的防护和外观越来越受到用户的关注。

8)托架托架一般包含中心架和跟刀架。

数控车床的标准配置一般不含托架，托架是满足特殊加工要求而配备。

2．电气部分数控车床的电气系统由以下几部分组成；计算机数字控制设备(CNC)、可编程序控制器(PLC)、进给驱动装置、主轴驱动装置、外围执行机构控制元件等部分组成。

1)计算机数字控制设备(CNC)CNC装置是数控车床的核心，包括硬件(EP后0电路扳、显示器、键盘等)以及相应的软件．目前市场主流的车床CNC装置有德国西门子公司(SIEMENS)的802系列，日本发那科公司(FANUC)的酗系列，国产的有广州数控的980系列，武汉华中数控“世纪星”系列等。

数控机床的主运动系统依据数控机床的要求和目前大多数数控机床的配置现状，主运动系统的配置大致有以下四类：1.一般电机—机械变速系统—主轴部件配置方式：图1 一般电机—机械变速系统—主轴部件配置方式该配置方式是一种传统的配置方式，它能够满意各种切削运动转矩输出的要求，但变速范围不大，由于是有级变速使切削速度的选择受到限制，而且该配置的结构较简单，所以现在仅有少数经济型数控机床采纳该配置，其他已很少采纳。

2.变频器—沟通电机—1～2机械变速—主轴部件配置方式这种配置如图5-3所示，变频电机经一对齿轮变速后，再通过二联滑移齿轮传动主轴，使主轴获得高速段和低速段转速。

其优点是能够满意各种切削运动的转矩输出，且具有大范围的速度变化力量，相对上述配置方案具有结构简洁、安装调试便利，且在传动上能满意转速与转矩的输出要求，但其调速范围及动力特性相对于交、直流主轴电机系统而言要差一些。

主要用于经济型或中低档数控机床上。

3.交、直主轴电机— 主轴部件配置方式这种配置形式如图5-4(a)所示，电机经同步齿形带传动主轴，电机是性能更好的交、直流主轴电机(图5-4(b))，其优点是变速范围宽，最高转速可达8000 r/min，在传动上能基本能满意目前大多数数控机床的要求，易于实现丰富的掌握功能、其结构简洁、安装调试便利，可满意现在中高档数控机床的掌握要求。

但对于越来越高的速度的需求，该配置方式已难以满意。

4.电主轴传统的主轴部件都是由主轴电机经传动机构带动主轴转动。

如若能将主轴与电机制成一体那么就可省去传动机构，使主轴驱动机构简化。

因而一种称为电主轴（或内装式主轴电机）应运而生，其结构示意图如图5-5(a)所示。

由图可知这种电机由三个基本部分组成：空心轴转子、带绕组的定子、速度检测元件。

空心轴转子，它既是电机的转子，也是主轴，中间是空心的，用于装夹刀具或工件；带绕组的定子，它和其他电机相像。

这种电机构成了较简洁的主运动部件。

数控机床的主要零件和组成部分简介数控机床是一种通过计算机控制工作台运动轨迹和切削工具切削加工零件的高精度设备。

它由许多主要零件和组成部分组成，这些零件和组成部分共同工作，确保机床的正常运行和加工质量。

本文将介绍数控机床的主要零件和组成部分。

数控机床的主要零件之一是床身，它是机床的主体部分，承载和支撑各个组件。

床身通常由铸铁或焊接钢板制成，具有高强度和稳定性，为机床提供了坚固的基础。

床身上的滑轨是数控机床的关键组成部分之一。

滑轨分为纵向导轨和横向导轨。

纵向导轨用于工作台的上下移动，而横向导轨用于刀架或工作台的前后移动。

滑轨通常由硬质合金或线性导轨制成，具有高硬度和耐磨性，确保了精度和稳定性。

数控机床的刀架是安装切削工具和刀具的部件，用于进行加工操作。

刀架可以进行自动换刀，并具有不同的刀具安装座，以适应不同的加工需求。

刀架通常由铸铁或钢制成，并具有高刚性和稳定性。

刀具是数控机床的重要零件，用于进行零件的切削加工。

刀具的种类繁多，包括车刀、铣刀、钻头等。

不同种类的刀具可以实现不同的切削形式和加工效果。

刀具通常由高速钢或硬质合金制成，具有高硬度和耐磨性。

数控机床的主轴是刀具的驱动部分，它通过电机将旋转动力传递给刀具，实现切削加工。

主轴通常由电机、轴承和主轴箱组成。

电机提供动力，轴承支撑主轴的旋转，主轴箱起到固定和保护主轴的作用。

主轴具有高速度和高精度，能够实现高效的切削加工。

数控机床还包括控制系统和编程系统。

控制系统由计算机、控制器和传感器组成，用于控制机床的运动和加工过程。

编程系统用于编写和编辑加工程序，指导机床进行加工操作。

控制系统和编程系统使得数控机床具有高自动化和高精度的特点，大大提高了加工效率和加工质量。

总之，数控机床的主要零件和组成部分共同发挥作用，实现了高精度和高效率的切削加工。

床身、滑轨、刀架、刀具、主轴以及控制系统和编程系统都是数控机床不可或缺的部分。

随着技术的不断进步，数控机床的零件和组成部分也在不断更新和优化，以适应越来越复杂和精细的加工需求。

数控机床的基本运动形式通常包括三个主要轴向和三个辅助轴向的运动。

以下是数控机床的基本运动形式：
主轴向运动：
X轴运动：X轴是数控机床上的水平轴，控制工件在水平方向上的移动。

Y轴运动：Y轴是数控机床上的垂直轴，控制工件在垂直方向上的移动。

Z轴运动：Z轴是数控机床上的纵向轴，控制工件在纵向方向上的移动。

辅助轴向运动：
A轴运动：A轴是数控机床上的旋转轴，控制工件或刀具的旋转运动。

B轴运动：B轴是数控机床上的倾斜轴，控制工件或刀具的倾斜运动。

C轴运动：C轴是数控机床上的环绕轴，控制工件或刀具的环绕运动。

这些轴向运动通过数控系统中的编程指令和伺服驱动系统来控制。

数控程序中的坐标指令和插补算法会指导数控机床上的运动轴进行精确的位置控制和插补运动，以实现复杂的零件加工。

需要注意的是，不同类型的数控机床可能具有不同的轴向配置和运动方式。

例如，某些数控机床可能具有更多的辅助轴向，如旋转轴、倾斜轴和环绕轴，以满足特定加工需求。

此外，还有一些其他类型的数控机床，如多轴机床、五轴机床等，其运动形式可能更加复杂和多样化。
