IFIX连接SQL读写数据和制作excel报表图文教程

利用iFIX监控软件实现数据采集和输出报表
吴坚兰;崔绍文;高连艳;温艳艳;孙合明
【期刊名称】《电气传动》
【年(卷),期】2009(039)007
【摘要】随着工业水平的发展,自动控制系统对监控系统的要求变得越来越高.监控系统直接面向试验过程,完成逻辑连锁控制、试验数据的采集和存储、实现整个试验过程的顺序控制和连续调节控制.其中数据采集和存储成为一个难点.介绍了应用iFIX软件借助OPC技术实现数据的采集,并通过VBA编程查找SQL数据库实现数据存储到EXCEL表中的实例,对实例中遇到的具体问题进行了分析和解决.首先对数据库查找条件和查找方法进行了分析;再针对实际应用中第一组采样数据丢失问题提出了解决办法并圆满解决.
【总页数】6页(P53-58)
【作者】吴坚兰;崔绍文;高连艳;温艳艳;孙合明
【作者单位】天津电气传动设计研究所,天津,300180;中冶恒通冷轧技术有限公司,河北,唐山,063611;天津电气传动设计研究所,天津,300180;天津现代技术学院,天津,300222;河北承德钢铥公司,热轧卷板厂,河北,承德,067002
【正文语种】中文
【中图分类】TP274
【相关文献】
1.规划建筑竣工测量报表输出软件的开发与实现 [J], 吴献丰;钟玉林
2.利用iFIX技术实现煤粉制备系统的动态监控 [J], 马琴
3.利用EXCEL完善IFIX监控软件的报表功能 [J], 杨永奇
4.EXCEL在IFIX软件的报表实现 [J], 巩伟;宋勇江
5.基于IFIX组态软件的低压电流互感器检定流水线运行监控系统的设计与实现 [J], 葛福菀;王兆军;张曼
因版权原因，仅展示原文概要，查看原文内容请购买。

在iFix中采用ODBC制作历史报表具体步骤如下：Step 1: 打开SCU中的Task Configuration，增加HTC.EXE和WSQLODC.EXE两个任务，并将它们设置成为后台运行状态；Step 2: 启动iFix，点击工具栏上的按钮打开Historical Assign，添加所需监控的数据点，并设置历史数据的采样速度。

Step 3: 打开任务控制，查看是否已经启动HTC。

Step 4: 在Globals\User下面添加三个字符型（vtString）变量，分别命名为strStartTime, strEndTime 和Interval。

新建一幅画面，如图如示，在画面上布置3个DATALINK分别指向strStartTime, strEndTime 和Interval，并设置成In place（即允许修改）。

strStartTimestrEndTimeIntervalStep 5：为画面上的各个按钮写代码，最好先将各按钮注册——即将鼠标移到按钮上方，按右键弹出菜单，选择Edit Script。

在VB Editor的工具菜单中的Reference(引用)中选中Microsoft Excel 9.0 Object Library和Microsoft ActiveX Data Objects，如下图所示。

然后在各按钮的处理程序中添加相应代码。

内容如下（可将下列代码直接COPY到你的VB编辑器中，覆盖因为注册产生的空代码）：‘运行状态画面初始化Private Sub CFixPicture_Initialize()CommandButton1_ClickCommandButton2_Clickuser.Interval.CurrentValue = "00:00:30"End Sub‘组态状态画面初始化Private Sub CFixPicture_InitializeConfigure()user.strEndTime.CurrentV alue = "报表结束时间"user.strStartTime.CurrentValue = "报表开始时间"End Sub'设当前时间为报表开始时间Private Sub CommandButton1_Click()Dim curTime As StringcurTime = NowDim curmonth, curday, curhour, curminute, cursecond As Stringcurmonth = IIf(Month(curTime) < 10, "0" & Month(curTime), Month(curTime)) curday = IIf(Day(curTime) < 10, "0" & Day(curTime), Day(curTime))curhour = IIf(Hour(curTime) < 10, "0" & Hour(curTime), Hour(curTime))curminute = IIf(Minute(curTime) < 10, "0" & Minute(curTime), Minute(curTime)) cursecond = IIf(Second(curTime) < 10, "0" & Second(curTime), Second(curTime)) user.strStartTime.CurrentValue = Year(curTime) & "-" & curmonth & "-" & curday _& " " & curhour & ":" & curminute & ":" & cursecond End Sub'设当前时间为报表结束时间Private Sub CommandButton2_Click()Dim curTime As StringcurTime = NowDim curmonth, curday, curhour, curminute, cursecond As Stringcurmonth = IIf(Month(curTime) < 10, "0" & Month(curTime), Month(curTime))curday = IIf(Day(curTime) < 10, "0" & Day(curTime), Day(curTime))curhour = IIf(Hour(curTime) < 10, "0" & Hour(curTime), Hour(curTime))curminute = IIf(Minute(curTime) < 10, "0" & Minute(curTime), Minute(curTime)) cursecond = IIf(Second(curTime) < 10, "0" & Second(curTime), Second(curTime)) user.strEndTime.CurrentV alue = Year(curTime) & "-" & curmonth & "-" & curday & " " _& curhour & ":" & curminute & ":" & cursecondEnd Sub'打印此前10分钟历史报表，只是设置时间值，打印仍要调用打印程序Private Sub CommandButton3_Click()Dim curTime As StringcurTime = NowDim curmonth, curday, curhour, curminute, cursecond As Stringcurmonth = IIf(Month(curTime) < 10, "0" & Month(curTime), Month(curTime))curday = IIf(Day(curTime) < 10, "0" & Day(curTime), Day(curTime))curhour = IIf(Hour(curTime) < 10, "0" & Hour(curTime), Hour(curTime))curminute = IIf(Minute(DateAdd("n", -10, curTime)) < 10, "0" & _Minute(DateAdd("n", -10, curTime)), Minute(DateAdd("n", -10, curTime))) cursecond = IIf(Second(curTime) < 10, "0" & Second(curTime), Second(curTime)) user.strStartTime.CurrentValue = Year(curTime) & "-" & curmonth & "-" & curday & _" " & curhour & ":" & curminute & ":" & cursecond curminute = IIf(Minute(curTime) < 10, "0" & Minute(curTime), Minute(curTime)) user.strEndTime.CurrentV alue = Year(curTime) & "-" & curmonth & "-" & curday & _" " & curhour & ":" & curminute & ":" & cursecond End Sub'打印当天报表，只是设置时间值，打印仍要调用打印程序Private Sub CommandButton4_Click()Dim curTime As StringcurTime = NowDim curmonth, curday, curhour, curminute, cursecond As Stringcurmonth = IIf(Month(curTime) < 10, "0" & Month(curTime), Month(curTime))curday = IIf(Day(curTime) < 10, "0" & Day(curTime), Day(curTime))user.strStartTime.CurrentValue = Year(curTime) & "-" & curmonth & "-" & curday _& " " & "00:00:00"user.strEndTime.CurrentV alue = Year(curTime) & "-" & curmonth & "-" & curday _& " " & "23:59:59"End Sub'打印当月报表，只是设置时间值，打印仍要调用打印程序Private Sub CommandButton5_Click()Dim curTime As StringcurTime = NowDim curmonth, BeginofMonth, EndofMonth As Stringcurmonth = IIf(Month(curTime) < 10, "0" & Month(curTime), Month(curTime)) BeginofMonth = Year(curTime) & "-" & curmonth & "-01" & " " & "00:00:00"user.strStartTime.CurrentValue = BeginofMonthEndofMonth = Day(DateAdd("s", -1, DateAdd("m", 1, CDate(BeginofMonth))))user.strEndTime.CurrentV alue = Year(curTime) & "-" & curmonth & "-" _& EndofMonth & " " & "23:59:59"End Sub‘根据输入条件，保存/打印报表到文件Private Sub CommandButton6_Click()'运行EXCEL，打开报表模板文件Dim msexcel As Excel.ApplicationSet msexcel = CreateObject("Excel.Application")With msexcel.Visible = True ‘如为FALSE，则不显示EXCEL。

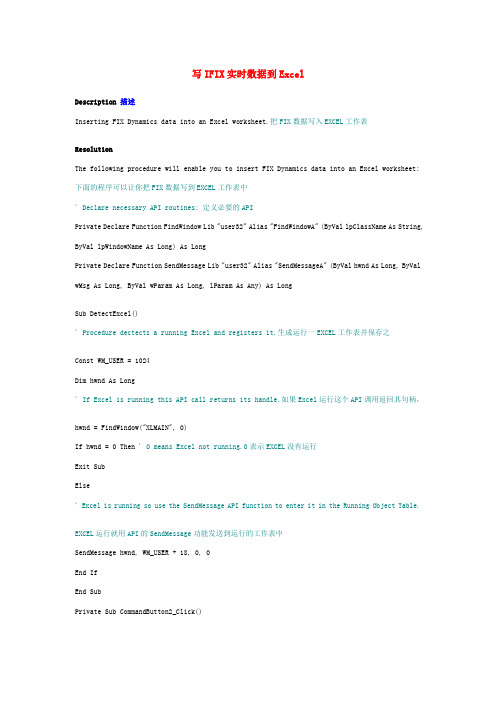

写IFIX实时数据到ExcelDescription 描述Inserting FIX Dynamics data into an Excel worksheet.把FIX数据写入EXCEL工作表ResolutionThe following procedure will enable you to insert FIX Dynamics data into an Excel worksheet: 下面的程序可以让你把FIX数据写到EXCEL工作表中' Declare necessary API routines: 定义必要的APIPrivate Declare Function FindWindow Lib "user32" Alias "FindWindowA" (ByVal lpClassName As String, ByVal lpWindowName As Long) As LongPrivate Declare Function SendMessage Lib "user32" Alias "SendMessageA" (ByVal hwnd As Long, ByVal wMsg As Long, ByVal wParam As Long, lParam As Any) As LongSub DetectExcel()' Procedure dectects a running Excel and registers it.生成运行一EXCEL工作表并保存之Const WM_USER = 1024Dim hwnd As Long' If Excel is running this API call returns its handle.如果Excel运行这个API调用返回其句柄，hwnd = FindWindow("XLMAIN", 0)If hwnd = 0 Then ' 0 means Excel not running.0表示EXCEL没有运行Exit SubElse' Excel is running so use the SendMessage API function to enter it in the Running Object Table. EXCEL运行就用API的SendMessage功能发送到运行的工作表中SendMessage hwnd, WM_USER + 18, 0, 0End IfEnd SubPrivate Sub CommandButton2_Click()Dim msexcel As Excel.ApplicationSet msexcel = CreateObject("Excel.Application")With msexcel.Visible = True.Workbooks.Open "d:\fix32\Test1.xls", , FalseEnd WithEnd SubPrivate Sub CommandButton3_Click()Dim MyXL As Object ' Variable to hold reference to Microsoft Excel.Dim ExcelWasNotRunning As Boolean ' Flag for final release.' Test to see if there is a copy of Microsoft Excel already running.On Error Resume Next ' Defer error trapping.' Getobject function called without the first argument returns a reference to an instance of the application. If the application isn't running, an error occurs. Note the comma used as the first argument placeholder.Set MyXL = GetObject(, "Excel.Application")If Err.Number <> 0 Then ExcelWasNotRunning = TrueErr.Clear ' Clear Err object in case error occurred.' Check for Excel. If Excel is running,enter it into the Running Object table.DetectExcel'Set the object variable to reference the file you want to see.Set MyXL = GetObject("d:\fix32\test1.XLS")' Show Microsoft Excel through its Application property. Then show the actual window containing the file using the Windows collection of the MyXL object reference.MyXL.Application.Visible = TrueMyXL.Parent.Windows(1).Visible = True' Do manipulations of your file here.With MyXL.Application.ActiveWorkbook.ActiveSheet.Select.Goto reference:=.Range("D4").Selection = Fix32.Johnski2.AI1.F_CVEnd With' If this copy of Microsoft Excel was not already running when you started, close it using the Application property's Quit method. Note that when you try to quit Microsoft Excel, the Microsoft Excel title bar blinks and Microsoft Excel displays a message asking if you want to save any loaded files.If ExcelWasNotRunning = True ThenMyXL.Application.QuitEnd IfSet MyXL = Nothing ' Release reference to the application and spreadsheet.End Sub。

iFIX图文教程版本V0.01更新时间：2020年3月26日目录前言 (4)几点说明 (5)本教程软件需求 (5)软件对系统要求 (5)软件限制的说明 (5)软件原理说明 (5)软件安装 (6)iFIX安装 (6)IGS驱动安装 (12)Historian数据库安装 (18)一个简单的入门示例 (23)准备工作 (23)VSPD虚拟串口安装 (23)Modbus从站模拟软件安装 (26)Modbus从站模拟软件安装（2） (28)搭建下位机测试 (29)建立通讯 (35)添加标签 (51)创建画面 (59)系统运行 (64)iFIX与S7200的通讯 (65)S7200程序 (65)iFIX程序 (66)iFIX与TwinCAT2通讯 (73)iFIX创建新的项目 (78)过程数据库（PDB数据库） (88)过程数据库的数据类型(未完成) (92)语言切换 (92)标签组 (98)定时器控件 (105)VisiconX控件的使用 (107)vxData对象 (107)VBA 数据类型 (118)VBA 过程 (118)VBA 类与实例 (119)创建类 (119)创建实例 (124)Application的事件 (128)VBA 单链表 (130)使用Excel获取Historian中的数据 (136)VB数据结构（仅供参考，非完整实现） (139)一个特殊的类 (139)单向链表 (140)树形结构 (141)具体问题解答 (141)iFIX访问其它页面的控件？ (141)修改磁盘空间需求保证iFIX稳定 (142)退出iFIX系统代码 (142)iFIX颜色设定 (142)曲线的显示与隐藏 (144)时间获取，精确到毫秒 (145)SQLServer数据库读写 (146)VB防止添加重复项到列表中 (147)Like用法 (147)修改磁盘空间需求保证iFIX稳定 (148)frm界面访问grf界面中的变量和对象 (148)获取用户名和组名的方法（调度的后台执行） (151)获取用户名和组名的方法（属性） (152)参考 (154)教程更新 (154)前言最近在编写软件设计文档，我们使用的是iFIX，iFIX的优势应该是扩展性最好，主要是因为它采用了微软的VBA脚本，同时也带来一些问题，如不容易上手和掌握，另外与之配套的教程也特别少，使用的过程中遇到了一些麻烦，做了一些总结，把这些总结整理了一下，希望能让更多的人入门。

Excel处理SQL数据库教程我们可以用Excel来处理SQl数据库，这样可以加快开发步伐。

Excel 有很强的显示效果，打印控制也比较简单，是计算机上必备的软件。

我们通过下面的步骤，一步步的学习如何通过Excel来控制和开发简单的程序。

作为一个入门的教程，力求从最简单的步骤开始。

学习本教程要求已经具备了比较初步的vba编程经验。

步骤一：打开Excel后，进入microsoft visual basic 编辑器（ALT+F11）步骤二：引用ADO。

方法是在vb编辑器中点击菜单栏中的“工具”菜单——“引用”，找到这项，勾选上。

我们对于数据库的操作基本最基本的操作就是“增加”，“删除”，“查询”等操作。

以下我们通过实例来说明。

1、如何向数据库增加记录以下代码中红色底纹部分文字是你需要修改的，比如这里的jszxfwq就是sql服务器名，database就是要进行处理的数据库名，本例是hszx；uid是登陆的用户名，这里是sa，pwd是登陆的密码，这里是空。

例子引用的表a只有两个字段，分别是a(文本类型),b(整数类型)Sub 增加记录()'首先是建立连接Dim cn As New ADODB.ConnectionDim strCn As String, sqlins As String ‘Dim rs As New ADODB.RecordsetstrCn = "Provider=sqloledb;Server=jszxfwq;Database=hszx;Uid=sa;Pwd=;"cn.Open strCn‘通过以上步骤就建立了一个连接，有了这个连接，表示你机器上的excel就连接上了sql所在的服务器，可以对hszx数据库进行操作了。

sqlins=”insert into a(a,b) values(‘hoo’,2)”cn.Execute sqlinsset cn=NothingEnd Sub运算结果如下进一步的，如果我们使用循环，就可以将电子表格中的数据导入到SQl数据库中。

第一部分数据存储[1] 运行iFix演示程序，添加数字量输出块（DO）DataLogTrig、DataLogEnable。

[2] 工作台开发环境中新建画面DataLog，右键点击选择编辑脚本添加程序：Fix32.Fix.DataLogEnabled.F_CV = 1[3] 菜单中选择插入〉OLE对象，对象类型列表中选择hmiReportDataLog.CtrlX插入到换面中，点击控件右键菜单中选择动画〉配置〉杂项，将控件的属性DataLogEnabled链接数据块 DATALOGENABLED ，属性DataLogTrig 链接数据块 DATALOGTRIG，数据转换选择”对象”。

可将控件参数TagValue001- TagValue120链接模拟量数据块的实时值（Fix32.FIX.IFIX1_BATCH_BULKFLOW.F_CV）作为采样点，控件参数TagDesc001- TagDesc120链接模拟量数据块的描述信息（Fix32.FIX.IFIX1_BATCH_BULKFLOW.A_DESC），数据块的描述信息不能为空，不能以数字开头，不能包含运算符号。

[4] 点击控件右键菜单中选择属性，将控件属性DataLogInterval设为1-7的整数值将控制控件的采样周期为5秒钟至1小时，设为8时停止自动采样。

画面中添加一个按钮[触发手动存储]按钮，按下时将数据块DATALOGTRIG 置1，释放时置0。

[5] 保存画面并切换至运行状态，选中[显示数据]可见设置的数据点名称和iFix传入的变量数据，按控件中[创建数据表]按钮，再按[存储数据]按钮，可在数据库中建立一个名为hmiDataLog的数据表并存储一行数据。

自动状态下控件按照选定的采样周期存储数据。

画面中按[触发手动存储]按钮触发一次数据存储，可实现由外部状态控制数据存储。

[6] 报表软件程序组中打开“数据检索”工具，选择数据表名hmiDataLog，可选字段中选择时标字段TSTAMP 和其它的数据点字段，按[数据检索]按钮可从数据库查询出已存入的历史数据。

2019.08摘There are many ways to realize the iFIX report This paper takes the combination of Excel and iFIX local da tabase as an example to illustrate the realization of the method It extracts data from iFIX through VBA script presents the da ta orderly in Excel table and achieves the purpose of report function Key words iFIX 方法namics Historical Data FIX Dynamics Real Time Da ”。

Real Time 方法通过脚本将数据存储到外部数据库），tion iFIX Inte gration Toolkit （。

（。

（。

（。

（。

（。

（Private Sub CommandButton1_Click （）Dim path As String *64Const tagnum =16path ="D:\XXXX\HTRDATA"TagNum1=tagnum \8TagNum2=tagnum Mod 8NTFTAG （0）="THISNODE"+":"+"TAG1"+"."+"F_CV"NTFTAG （1）="THISNODE"+":"+"TAG2"+"."+"F_CV"…NTFTAG （n-1）="THISNODE"+":"+"TAGn"+"."+"F_CV"sdate =Trim （InputBox （"输入报表时间：YYYY-MM-DD","选择时间",Date ））If sdate>""Then If IsDate （sdate ）ThenSheet1.Range （Cells （4,1）,Cells （2000,tag⁃num +1））=""Sheet1.Range （Cells （4,1）,Cells （2000,tag⁃num +1））.Borders.LineStyle =xlNone Sheet1.Cells （1,1）=Format （sdate,"yyyy 年mm 月dd 日运行记录"）For num =0To TagNum1If num =TagNum1Then kkkk =TagNum2-1Else kkkk =7End IfFor k =0To kkkk ntf =NTFTAG （num *8+k ）Next kFor k =0To kkkk ReDim values （NumSamples ）ReDim times （NumSamples ）ReDim Stats （NumSamples ）ReDim alarms （NumSamples ）For i =0To NumSamples -1Sheet1.Cells （i +4,1）=SecondsToTime$（times （i ））If Stats （i ）=0ThenSheet1.Cells （i +4,num *8+k +2）=values （i ）ElseSheet1.Cells （i +4,num *8+k +2）=""End If Next i Next k Next num ·Sheet1.Range （Cells （4,1）,Cells （3+NumSam⁃ples,tagnum +1））.Borders.LineStyle =1ElseMsgBox "错误的日期！"End If End If End Sub（下转第290页）2882019.08们表达自己的看法和感受到他人的想法；（；（3多中心理论应用到公共环境治理中在强调不同社会群体的多中心参与的同时如果说公地悲剧的产生是源于公共池塘资源的不可排他库iFIX 参考文献Proficy HMI/SCADA -iFIX GE Intelligent Plat [3]《iFIX 数据库参考书》,GE Intelligent Platforms ,Inc ,2013.（上接第288页）290。

Excel处理SQL数据库教程(二)接着写1）用编程的方式向excel中导入数据这个时候就要使用到了recordset这个东东了，Sub 显示数据()…建立一个连接Dim cn As New ADODB.ConnectionDim strCn As StringDim strCom As StringDim rs As New ADODB.RecordsetDim i …i是行号strCn = "Provider=sqloledb;Server=jszxfwq;Database=hszx;Uid=sa;Pwd=;"cn.Open strCn…连接建立完了以后将查询的结果产生一个数据集strCom=”select * from a”rs.Open strCom, cn…读取这个数据集i=1Do While Not rs.EOFSheets(“测试”).Cells(i,1).value=rs(“a”) …注意这里的字段名a可是加了引号的了Sheets(“测试”).Cells(i,2).value=rs(“b”)i=i+1rs.MoveNextLoopSet rs = Nothingcn.CloseEnd Sub在数据库中的内容如图在电子表格中的内容如下，注意这个工作表的名称你要自己改为”测试”2）同样用编程的方法还有不用数据集的方法，而是用代码使用查询，将结果返回到工作表中。

其实只要录制一个宏就可以了，以下是我对录制的宏进行的更改，只要你更改很少的部分就可以直接使用了。

Sub 用查询的方法显示数据()With ActiveSheet.QueryTables.Add(Connection:= _"ODBC;DRIVER=SQL Server;SERVER=JSZXFWQ;UID=sa;PWD=;APP=Microsoft Office XP;WSID=ZJTRUEKING;DATABASE=hszx" _, Destination:=Sheets("测试").Range("A1")) …这个A1表示的导入数据的开始位置.CommandText = Array("SELECT a,b from a") …写sql语句了，最简单的还是要学学的。
