竣工图的编制依据、要求及方法

建设工程竣工图的编制主要内容竣工图的概念编制竣工图的重要意义和作用编制竣工图的范围和内容竣工图的编制依据编制竣工图的方法编制竣工图的要求竣工图的折叠和分类组卷竣工图编制的注意事项城市地下工程竣工图的编制一、竣工图的概念1、竣工图的定义竣工图是建设工程在施工过程中，根据施工现场的各种真实施工记录和指令性技术文件，对施工图进行修改或重新绘制的，与工程实体相符的图说。

2、竣工图的相关规范：《建设工程文件归档整理规范》GB/T50328-2001;重庆市建委关于贯彻《建设工程文件归档整理规范》的补充通知《重庆市建设工程档案编制验收标准》DBJ50-129-2011《重庆市城乡建设档案管理办法》（重庆市人民政府令240号）《建设工程文件归档整理规范》GB/T50328-20012.0.8 竣工图（as-build drawing）工程竣工验收后，真实反映建设工程项目施工结果的图样。

4.2.6 工程文件中文字材料幅面尺寸规格宜为A4幅面（297mmX210mm）。

图纸宜采用国家标准图幅。

4.2.7 工程文件的纸张应采用能够长期保存的韧力大、耐久性强的纸张。

图纸一般采用蓝晒图，竣工图应是新蓝图。

计算机出图必须清晰，不得使用计算机出图的复印件。

4.2.8 所有竣工图均应加盖竣工图章。

1 竣工图章的基本内容应包括：“竣工图”字样、施工单位、编制人审核人、技术负责人、编制日期、监理单位、现场监理、总监。

2竣工图章示例如下竣工图章尺寸为： 50mmX80mm。

竣工图章应使用不易褪色的红印泥，应盖在图标栏上方空白处。

4.2.9 利用施工图改绘竣工图，必须标明变更修改依据；凡施工图结构、工艺、平面布置等有重大改变，或变更部分超过图面1/3的，应当重新绘制竣工图。

4.2.10 不同幅面的工程图纸应按《技术制图复制图的折叠方法》（GB/10609.3-89）统一折叠成A4幅面（297mmX210mm），图标栏露在外面。

重庆市建委关于贯彻《建设工程文件归档整理规范》的补充通知四、建设工程竣工图的编制。

竣工图纸编制与管理制度依据施工总承包合同及相关法律法规约定，由施工总承包单位负责编制竣工图。

编制费用含在合同价内，建设单位不另行支付相关费用。

竣工图编制份数为纸版蓝图及CAD光盘均一式六套。

一、竣工图的编制原则竣工图应在合法有效的施工蓝图基础上依据过程中实际发生的设计变更、技术核定单进行绘制，采用黑色碳素墨水笔就每张施工图涉及到的设计变更、技术核定单内容修改反馈到对应修改部位，并云线圈出修改部位，同时引注方式注明依据的设计变更单或技术核定单编号，无编号的注明出具时间，亦可重新绘制。

1.合法有效的施工蓝图是指设计院正式签发，设计图签内设计、校核、审查等设计人员签署齐全，施工图出图章及有关设计注册人员执业资格章按现行施工图出图规定盖章齐全、签署完整。

2.针对以深化设计为最终版施工图的，竣工图需在经各方审批同意的深化设计图纸基础上绘制，针对重新绘制的，参照相关规定完善深化设计图纸出图时有关签署盖章手续后加盖竣工图章。

二、竣工图编制方法依据施工蓝图改绘竣工图1.凡在施工中，完全按原设计施工，无任何变动的，则在原设计图上加盖“竣工图”章，作为竣工图。

2.凡在施工中，虽有一般性设计变更或工程变更，但能将原施工图加以修改补充作为竣工图的，可不重新绘制，由施工单位负责在原施工图（必须是正式合法有效的施工蓝图）上注明修改的部分，并标注修改依据，然后加盖“竣工图”章作为竣工图。

3.施工图被取消，包括设计变更取消或现场未施工的，不需要编制竣工图。

但应在原图纸目录中注明“取消”，并将原图作废。

4.由于特殊原因，存在没有正式施工图情况下依据白图或临时指令文件等先行施工的（原则上应禁止该种情况），应按实际施工最终状况，由施工单位先行按技术核定流程或协调设计院完善设计变更，完善相应变更手续后据此绘制竣工图，无合法变更手续的不得进入竣工图。

5.在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。

项目竣工图的编制要求1.3.1 竣工图的编制要求：a) 竣工图是项目文件的重要组成部分，竣工图必须做到完整、准确、清晰、规范、修改到位，做到与设计变更、隐蔽工程记录和工程实际情况相符，真实反映项目竣工验收时的实际情况。

b) 竣工图由设计单位按专业进行编制，并附详细编制说明和目录，在版次栏注明“竣工图”；c) 竣工图应包括所有与现场施工相关联的施工图(不包括设备制造厂商随机文件及相关规格书、采购文件，以及成套、撬装设备随机文件)，其中属于国家和行业的标准图、通用图，可在目录中注明，不作为竣工图编制；d) 竣工图交工份数：纸质版文件两份。

1.3.2 竣工图的编制依据：a) 用于现场施工的最终版设计文件。

b) 所有设计变更通知单。

c) 建设单位、制造单位、施工单位的工程联络单。

d) 材料代用单。

1.3.3 竣工图的编制费用：建设单位与设计单位签订设计合同的项目，编制竣工图所需的费用应依据国家计划委员会、建设部2002年1月7日发布的《工程勘察设计收费管理规定》（计价格﹝2002﹞10号）的规定执行，通过招标或协商确定并在与设计单位签订合同时予以明确。

建设单位与承包单位签订的是EPC总承包合同时，编制竣工图所需的费用不再列支。

1.3.4 竣工图的编制方法是：a) 对于施工中没有变更的施工图，由设计单位重新出施工图，图号不变，并在版次栏注明“竣工图”；b) 对于施工中有变更的施工图，无论改动量大小，不得在原施工图上作涂改，均应重新绘制竣工图，图号不变，并在版次栏注明“竣工图”。

其中有变更的部分（包括文字和数字）用云线勾划出来，并标出变更单、工程联络单或材料代用单编号，在空白醒目处汇总标出变更单、工程联络单或材料代用单编号；c) 当图样的修改引起材质、规格、型式等变更时，该图所附表格中的相应部分，如材料表也应进行修改；d) 涉及到重复利用的标准图、通用图的变更，编入竣工图中；e) 目录及需要修改的表格和其他说明类文件参照图纸的修改方法编制。

竣工图绘制规范竣工图是指工程竣工后所绘制的相关图纸，用于记录工程的实际完成情况，并作为验收、交付等环节的重要依据。

竣工图的绘制需要符合一定的规范，保证图纸的准确性和可读性。

以下是竣工图绘制的一些规范要求：一、图纸纸张规格和装订方式：竣工图的纸张规格一般为A3或者A4，根据工程的复杂程度和图纸内容的多少进行选择。

图纸应按照标准格式进行装订，包括封面、目录、图纸、图号索引等。

二、图纸编制单位和标识：竣工图应标明图纸的编制单位名称、图纸名称、编制日期等信息，以保证图纸的来源可追溯性。

图纸应配备对应的图号，便于管理和查找。

三、图纸布局和比例尺：图纸布局应合理，整齐清晰，图纸的安排应符合常规习惯。

在绘制竣工图时，应选择适当的比例尺进行绘制，确保图纸能清晰、准确地表达出实际情况。

四、图形和文字说明规范：图纸上的图形要符合一定的规范，如线条要粗细适宜、色彩搭配要协调等。

图纸上的文字说明应准确、简洁、规范，字体大小适中，易于阅读。

五、图纸内容完整和准确性：竣工图应包含工程的全部内容，包括平面图、立面图、剖面图、节点详情等。

图纸上的尺寸标注应准确，符合实际情况。

同时，图纸上的各种说明文字应准确描述工程的构造、材料、设备等特点。

六、图纸的可读性和标准符号使用：竣工图应保证图纸的可读性，采用合适的线宽、线型，突出重点、强调不同的图元。

图纸上应使用规范的符号和标识，确保图纸在不同工作环节中的易辨识性和可操作性。

七、图纸的清晰度和文件质量：竣工图应绘制清晰、精确，不得出现模糊、重叠、变形等情况。

图纸上不应留有脏污、涂改、划痕等痕迹，保证图纸品质。

总之，竣工图的绘制规范是保证工程质量和进展的重要保证，正确的绘制和使用竣工图能够提高工程的操作性和管理性，确保工程的顺利进行和验收交付。

建筑工程竣工图的绘制要求及方法1.竣工图的绘制要求竣工图编制单位应按照国家建筑制图规范要求绘制竣工图,不得把洽商或附图贴在原设计图上作为竣工图,也不许把洽商原封不动地抄在原图上。

在蓝图上改绘竣工图各专业图纸都必须相应修改,使各个专业的衔接关系相互吻合。

绘制竣工图应使用绘图笔或签字笔及不褪色的绘图墨水,选用图例必须符合国家规范,不得随意徒手绘制线条或注写,字体要求为仿宋体或者楷体,严禁错、别、草字。

计算机出图必须清晰,不得使用计算机出图的复印件。

在施工图上改绘时,不得使用涂改液涂改、刀刮、补贴等方法修改图纸。

2.竣工图的绘制方法(1)利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠(划)改、叉改法,局部修改可以圈出更改部位,在原图空白处绘出更改内容,所有变更处都必须引画索引线并注明更改依据。

具体的改绘方法可视图面、改动范围和位置、繁简程度等实际情况而定。

其中杠(划)改法就是在原施工图上,用细实线划去需要更改的部分,从修改的位置引出带箭头的索引线,在索引线上注明修改依据。

杠(划)改法是目前一般性变更中使用的一种基本方法,无论建筑、结构还是设备安装施工的竣工图,均要求用这种方法为基础来编制竣工图。

当更改内容较多或无法在图纸上表达清楚时,可在变更涉及的竣工图上采用注记说明,在标题栏上方或左边用规范用语加以文字说明。

图上某一种设备、门窗等型号的改变,涉及到多处修改时,要对所有涉及到的地方全部加以改绘,其修改依据可标注一个修改处,但需在此处作简单说明。

在建筑物某一部位增加隔墙、门窗、灯具、设备、钢筋等,均应在图上的实际位置用规范制图方法绘出,并注明修改依据。

(2)绘制大样图或另补绘图纸当图纸某部位变化较大或不能在原位置上改绘时,可以采用绘制大样图或另外补绘图纸的方法。

①画大样改绘在原图上标出应修改部位的范围后,再在需要修改的图纸上绘出修改部位的大样图,并在原图改绘范围和改绘的大样图处注明修改依据。

②另补绘图修改如原图纸无空白处,可另用硫酸纸补绘图纸晒成蓝图后,作为竣工图纸,补在本专业图纸之后。

关于竣工图编制的全面指导竣工图是工程建设完成后，对整个项目的设计、施工、验收等环节进行总结和归纳的重要技术文件，是工程竣工验收和未来运维、改建、扩建的重要依据。

本指导旨在详细说明竣工图编制的要求、程序、内容和方法，以保证竣工图的准确性、完整性和规范性。

一、竣工图编制的基本要求1. 真实性：竣工图应真实反映工程建设的实际情况，不得有任何虚假和误导信息。

2. 完整性：竣工图应包括所有施工图纸和相关信息，不得遗漏任何部分。

3. 规范性：竣工图的编制应严格遵守国家相关标准和规定，确保图面清晰、标注准确。

4. 准确性：竣工图中的数据、尺寸、材料等应与实际工程完全一致，确保图纸的准确性。

二、竣工图编制的程序1. 收集资料：收集工程建设的所有设计文件、施工记录、验收报告等相关资料。

2. 整理资料：对收集到的资料进行分类、整理，确保所有资料的完整性和准确性。

3. 编制竣工图：根据收集和整理的资料，按照规范要求编制竣工图。

4. 审核竣工图：由专业人员进行竣工图的审核，确保图样的准确性和完整性。

5. 审批和存档：通过审核的竣工图需经过相关部门的审批，并按照规定进行存档。

三、竣工图编制的内容1. 图纸目录：列出竣工图的所有图纸名称、编号和页码，方便查阅。

2. 设计说明：包括工程概况、设计依据、主要材料和设备、施工要求等。

3. 施工图：包括平面图、立面图、剖面图、细部图等，详细表达工程结构、构造和设备安装情况。

4. 验收报告：包括工程验收记录、质量评定、问题及整改情况等。

5. 其他相关资料：如工程照片、视频、变更记录等。

四、竣工图编制的方法和技巧1. 使用专业软件：使用AutoCAD、Revit等专业软件进行竣工图的编制，确保图样的清晰和准确。

2. 规范标注：按照国家标准进行图样标注，包括尺寸、材料、工艺等。

3. 图纸目录管理：利用图纸目录管理工具，方便快捷地更新和调整图纸信息。

4. 审核流程：建立严格的审核流程，确保竣工图的质量。

竣工图编制详解竣工图是工程项目完工后，为了记录和表达项目实施过程和结果而编制的图形化资料。

它是工程档案的重要组成部分，也是工程维护、扩建、改建和仲裁的依据。

本详解旨在系统地阐述竣工图的编制流程、要求及注意事项，以确保竣工图的编制符合国家标准和行业规定。

一、竣工图的编制要求竣工图应真实、准确地反映工程的实际情况，图面清晰、标注完整、信息准确。

具体要求如下：1. 图面整洁：图纸应使用标准图幅，墨迹清晰，不得有涂改痕迹。

2. 比例正确：图纸应按规定的比例绘制，比例尺应标注清楚。

3. 线条规范：线条宽度应符合标准，不同类型的线应区分明显。

4. 符号规范：应使用国家规定的工程图纸符号。

5. 标注规范：文字应清晰可读，字体大小适中，单位应符合国家标准。

6. 索引完整：竣工图应包含完整的索引，便于查阅。

7. 签名盖章：图纸应由项目负责人签字，并加盖公章。

二、竣工图的编制流程竣工图的编制应遵循以下流程：1. 收集资料：收集工程设计文件、施工记录、材料合格证等原始资料。

2. 整理资料：对收集的资料进行分类、整理，确保信息的准确性和完整性。

3. 绘制图纸：根据原始资料和实际测量数据，绘制竣工图纸。

4. 审核图纸：图纸完成后，应由项目技术人员进行审核，确保图纸的准确性和合规性。

5. 签发图纸：审核无误后，由项目负责人签字，并加盖公章。

6. 编制目录：编制竣工图目录，包括图纸名称、编号、日期等信息。

7. 装订成册：将竣工图纸和目录装订成册，便于保存和查阅。

三、竣工图的编制注意事项在竣工图的编制过程中，需要注意以下事项：1. 时效性：竣工图应在中标通知书发出后的一定时间内完成编制。

2. 合规性：竣工图的编制应遵守国家及行业的相关标准和规定。

3. 真实性：竣工图必须真实反映工程实际情况，不得有虚假信息。

4. 安全性：注意保护图纸不被损坏，确保图纸的安全。

5. 保密性：竣工图涉及工程秘密，应做好保密工作。

四、竣工图的保存与利用竣工图应按照国家和行业的相关规定进行保存，确保图纸的长期可读性。

与竣工图编制相关的说明一、编制依据本竣工图是根据项目名称的设计文件、施工记录、工程变更单、施工现场记录和其他有关资料编制而成，旨在真实、准确地反映工程实体的面貌。

项目名称的设计文件、施工记录、工程变更单、施工现场记录和其他有关资料编制而成，旨在真实、准确地反映工程实体的面貌。

二、竣工图的编制要求竣工图应符合国家及地方相关法规、标准和规定，图面应清晰、整洁，图纸上所有信息应完整、准确。

三、竣工图的内容竣工图应包括：1. 建筑物的平面图、立面图、剖面图、细部图等。

2. 结构的平面图、立面图、剖面图、细部图等。

3. 设备的平面图、立面图、细部图等。

4. 安装工程的平面图、立面图、细部图等。

5. 其他与工程有关的图纸和资料。

四、竣工图的编制程序1. 收集并整理设计文件、施工记录、工程变更单、施工现场记录和其他有关资料。

2. 根据实际施工情况，对图纸进行修改和完善。

3. 编制竣工图目录，并对每张图纸进行编号。

4. 审核竣工图，确保图纸的准确性和完整性。

5. 装订成册，填写竣工图编制说明，并由相关责任人签字。

五、竣工图的使用和管理竣工图是工程验收、维护、改造和管理的重要依据，应由项目单位妥善保管，并按有关规定及时归档。

使用竣工图时，应确保其完整性和准确性，不得随意涂改、损坏或遗失。

六、其他事项1. 若竣工图与设计文件有重大差异，应说明原因，并及时与设计单位沟通。

2. 竣工图编制过程中，如遇问题，应及时与相关部门和单位沟通，以确保编制工作的顺利进行。

3. 竣工图编制工作应按照项目进度合理安排，确保工程验收工作的顺利进行。

以上内容仅供参考，具体要求应根据实际工程和相关法规、标准进行调整。

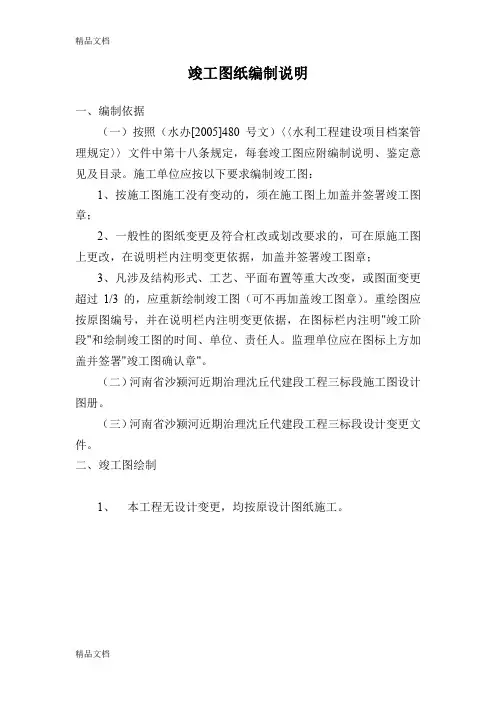

竣工图纸编制说明一、编制依据（一）按照（水办[2005]480号文）〈〈水利工程建设项目档案管理规定〉〉文件中第十八条规定，每套竣工图应附编制说明、鉴定意见及目录。

施工单位应按以下要求编制竣工图：1、按施工图施工没有变动的，须在施工图上加盖并签署竣工图章；2、一般性的图纸变更及符合杠改或划改要求的，可在原施工图上更改，在说明栏内注明变更依据，加盖并签署竣工图章；3、凡涉及结构形式、工艺、平面布置等重大改变，或图面变更超过1/3的，应重新绘制竣工图（可不再加盖竣工图章）。

重绘图应按原图编号，并在说明栏内注明变更依据，在图标栏内注明"竣工阶段"和绘制竣工图的时间、单位、责任人。

监理单位应在图标上方加盖并签署"竣工图确认章"。

（二）河南省沙颍河近期治理沈丘代建段工程三标段施工图设计图册。

（三）河南省沙颍河近期治理沈丘代建段工程三标段设计变更文件。

二、竣工图绘制1、本工程无设计变更，均按原设计图纸施工。

（监理[沈丘城区4标]技案002号）合同名称：沙颍河近期治理工程沈丘段第4标段合同编号：SYH—SQSG—05（监理[沈丘城区4标]验报001号）合同名称：沙颍河近期治理工程沈丘段第4标段合同编号：SYH—SQSG—05施工技术方案报审表（河南大河[2007]技案002）合同名称：河南省沙颍河近期治理沈丘代建段第七标合同编号：SYH-SQDJ-01（监理[沈丘城区7标]技案002号）合同名称：沙颍河近期治理工程沈丘段第7标段合同编号：SYH—SQDJ—01（监理[沈丘城区7标]验报001号）合同名称：沙颍河近期治理工程沈丘段第7标段合同编号：SYH—SQDJ—01。

附件3：****（施工合同）竣工图编制说明一、工程概况工程名称:建设管理单位:设计单位:监理单位:施工单位:二、编制依据1.建设管理单位提供作为工程建设项目施工的全部施工图, 包括所附的文字说明, 以及有关通用图集、标准图集或施工图册。

2.《技术用图复制图的折叠方法》（GB/T10609.3—1989）等国家、行业规范和要求。

3、开工前期的设计技术交底、图纸会审, 施工过程中地设计变更通知、工程洽商记录、隐蔽工程验收记录, 以及材料变更通知签证记录等。

三、编制时间18根据相关规定“工程建设项目施工完工及调试完成后, 施工单位、监理单位应根据工程实际情况和行业规定、标准以及合同规定的要求编制项目竣工文件。

”, 因此我公司召集工程专业人员在****年*月——****年*月进行竣工图编制。

四、编制竣工图的专业技术人员情况参与工程施工的工程技术人员***、***等、档案专业人员***、质量检查人员***等共计*名, 从事竣工图编制工作, 从收集设计变更通知和洽商单等文件, 到核对分部工程、单位工程、隐蔽工程验收文件, 力争做到竣工图反映的情况与工程建设项目实际完成相符, 没有误差, 以保证竣工图的质量。

五、编制要求及方法1.竣工图应由施工单位负责编制或施工单位委托设计单位编制竣工图的, 应明确规定施工单位和监理单位的审核和签字认可责任。

2.竣工图应完整、准确、清晰、规范、修改到位, 真实反映项目竣工验收时的实际情况。

3.按施工图施工没有变动的, 由竣工图编制单位在施工图上加盖并签署竣工图章。

4、一般性图纸变更及符合杠改或划改要求的变更, 可在原图上更改, 加盖并签署竣工图章。

195. 涉及结构形式、工艺、平面布置、项目等重大改变及图面变更面积超过10％的, 应重新绘制竣工图。

重绘图按原图编号, 末尾加注“竣”字, 或在新图图标内注明“竣工阶段”并签署竣工图章。

（竣工图总计张, 有变更的图纸张, 其中变更面积超过10％的张, 已重绘张）六、对竣工图质量作出自我评价从完整性、准确性、系统性三个方面对竣工图质量作出客观评价。

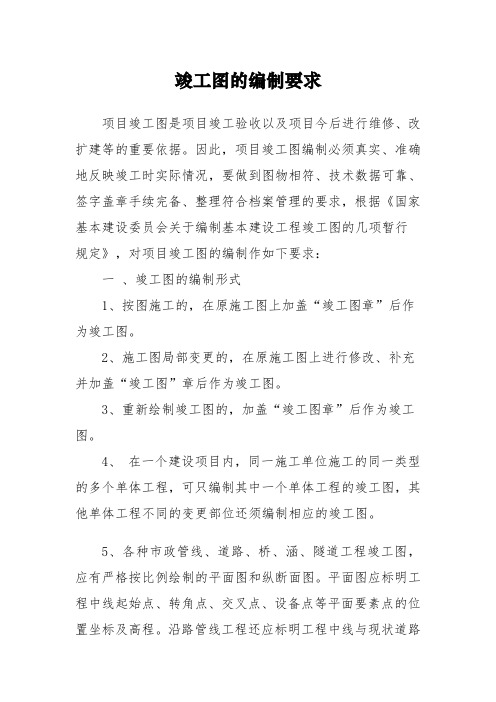

竣工图的编制要求项目竣工图是项目竣工验收以及项目今后进行维修、改扩建等的重要依据。

因此，项目竣工图编制必须真实、准确地反映竣工时实际情况，要做到图物相符、技术数据可靠、签字盖章手续完备、整理符合档案管理的要求，根据《国家基本建设委员会关于编制基本建设工程竣工图的几项暂行规定》，对项目竣工图的编制作如下要求：一、竣工图的编制形式1、按图施工的，在原施工图上加盖“竣工图章”后作为竣工图。

2、施工图局部变更的，在原施工图上进行修改、补充并加盖“竣工图”章后作为竣工图。

3、重新绘制竣工图的，加盖“竣工图章”后作为竣工图。

4、在一个建设项目内，同一施工单位施工的同一类型的多个单体工程，可只编制其中一个单体工程的竣工图，其他单体工程不同的变更部位还须编制相应的竣工图。

5、各种市政管线、道路、桥、涵、隧道工程竣工图，应有严格按比例绘制的平面图和纵断面图。

平面图应标明工程中线起始点、转角点、交叉点、设备点等平面要素点的位置坐标及高程。

沿路管线工程还应标明工程中线与现状道路或规划道路中线的距离。

二、竣工图的修改、注记1、竣工图必须与工程实物相符，所有变更内容都必须修改、注记到位（包括被修改部分的相关图纸），竣工图的修改、注记应当符合制图规范，做到图形清晰和字迹工整，竣工图必须使用新的蓝晒图，修改、注记要用黑色碳素墨水。

2、对于文字和数字的修改，可采用杠改法，即用一条细实线将被修改的部分划去，在其附近的适当位置，填写变更后的内容，并注明修改依据。

3.对于少量图形的修改，可采用叉改法，即用“╳”将被修改部分划去，在其附近的适当位置，绘制修改后的图形，注明修改内容及修改依据。

4、对于较多图形的修改，可采用圈改法，即将被修改的部分圈出，在其附近的适当位置，绘制修改后的图形，注明修改依据。

5、作废图纸不归档，但必须在原施工图目录上进行标注，并注明依据。

6、重新绘制竣工图的，应当有变更记录栏，内容为序号、内容、修改日期。

7、修改依据的要求以及注记方法：（1）在设计变更的依据性文件中，应当包含被修改图的图号等内容。

工程竣工图纸编制制度有哪些一、编制制度依据1.1国家建设部门颁发的有关竣工图纸编制的法律法规和规范要求；1.2《建筑工程竣工图审查规范》的相关要求；1.3工程建设项目管理部门制定的相关规章制度。

二、编制机构设立2.1竣工图纸编制应由具备相应资质和人员专业技术水平的单位负责，主要包括设计单位、施工单位等；2.2编制单位应设立专门的工程竣工图纸编制部门，明确责任分工，制定工作流程和标准，确保图纸编制工作的质量和效率。

三、编制流程及文件要求3.1竣工图纸编制应按照《建筑工程竣工图审查规范》的要求进行，主要包括与设计单位、施工单位的沟通协调、资料搜集整理、图纸绘制审查等环节；3.2竣工图纸应包括图纸目录、总平面布置图、地下室及地上层平面布置图、构造及标高图、管线布置图、设备平面图、外立面图、剖面图、细部节点图等内容，图纸应具备完整性和准确性；3.3竣工图纸应根据工程实际情况进行绘制，并经过审查确认无误后方可报送相关部门进行审核。

四、审查验收要求4.1竣工图纸应经过设计单位、施工单位等相关单位的内部审核后，方可报送相关部门进行验收审查；4.2竣工图纸应符合相关法律法规和规范要求，并经专业人员审查合格后，方可进行下一步的工程交付和验收工作；4.3审查人员应具备相应的专业技术水平和工作经验，审查过程应公正严谨，确保竣工图纸的质量和准确性。

五、监督管理要求5.1相关部门应加强对竣工图纸编制工作的监督管理，定期进行检查评估，确保竣工图纸的质量和效果；5.2对于发现的竣工图纸质量问题或者不符合规范要求的情况，相关部门应及时进行整改，确保工程建设的顺利进行和质量安全。

六、责任追究6.1对于竣工图纸编制过程中出现的违规行为或者质量问题，相关单位负责人应承担相应的责任，进行追究；6.2对于竣工图纸审核过程中发现的不符合规范要求的情况，相关责任人员应及时整改，确保竣工图纸的质量和准确性。

综上所述，工程竣工图纸编制制度是工程建设过程中至关重要的管理规范，其严格遵循和执行对于确保工程建设质量、安全和合法性具有重要意义。

竣工图纸编制要求及方法一、竣工图编制基本要求1．竣工图应使用新的或者干净的施工图,并按要求加盖并签署竣工图章.2．凡按图施工，没有变动的,可在原施工图上加盖“竣工图”标志后即可。

3．凡一般性设计变更,且能在原施工图上修改、补充的，由施工单位在原施工图(必须是新蓝图）上注明修改内容与修改依据后，作为竣工图。

4．凡结构形式、工艺、平面布置、项目等有重大改变以后及图幅变更面积超过35%，必须重新绘制竣工图。

重绘图按原图编号，末尾加“竣"字。

新图图标内应注明“竣工阶段”。

5．竣工图应准确、清楚、完整、规范、修改到位、真实反映竣工验收时的实际情况.要保证图纸质量，做到规格统一,图面整洁、字迹清楚，不得用圆珠笔或其他易于褪色的墨水绘制.6．竣工图编制完成后，监理单位督促和协助设计、施工单位检查竣工图编制情况,发现不准确或短缺时要及时修改和补齐。

7．竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。

8．编制竣工图总说明及各专业的编制说明，叙述竣工图编制原则、各专业目录及编制情况。

9．竣工图按《技术用图复制图的折叠方法》折叠成A4图幅(210mm×297mm），图标露出. 10．竣工图按单位工程编制，并有详细说明和目录，竣工图上应打有页码。

11．竣工图按专业、图号排列.12．竣工图纸编制质量及整理情况应在自检报告的内容中予以详细说明。

13．根据业主要求,竣工图的套数按4份编制（其中施工单位自留1套）.14．全部竣工图均永久保存。

二、竣工图的更改1．更改一般是杠（划)改；局部可圈出更改部位，在原图空白处重新绘制.2．用施工图更改，必须在更改处加引出线注明更改依据（盖章方式）,如设计变更单的名称、编号、变更日期及洽商记录等文件编号；无法在图纸上表达清楚的，应在标题栏上方或左边用文字说明.3．图上各种引出说明应与图框平行,引出线不交叉，不遮盖其他线条。

4．有关施工技术要求或材料明细表等文字有更改的，应在修改变更处进行杠改，当变更内容较多时，可采用注记说明的办法.5．新增加的文字说明,应在其涉及的竣工图上作相应的添加和变更。

竣工图编制要求1、竣工图编制的原则⑴工程施工过程中，完全按图施工无变动者，可在原施工蓝图上加盖“竣工图”章，即可转化为竣工图。

⑵在施工过程中虽有一般性设计变动，但能在原施工蓝图上修改补充，且不影响图面质量的，可用碳素墨水笔对变更部位进行杠（划）改或叉改。

修改时应当注明变更依据，并加盖“竣工图”章即可转化为竣工图。

⑶凡是不宜在原施工蓝图上改绘或是工程项目结构、工艺、平面布置等有重大改变，或变更部分超过图面1/3的，应按国家有关规范重新绘制竣工图，并加盖“竣工图”章。

2、竣工图章的式样和规格尺寸详《建设工程文件归档整理规范》，竣工图章应使用不褪色的红印泥加盖在蓝图右下角设计图签的上方或周围不压盖图形文字的地方，技术负责人，总监必须在审核后签字。

3、编制竣工图应当使用新蓝图。

计算机出图必须清晰，不得使用计算机出图的复印件编制竣工图。

4、重新绘制的竣工图，在设计图签栏中必须有原设计单位人员签字，图纸应符合设计单位施工图出图用章规定。

5、竣工图一定要与实际情况相符，要保证图纸质量，做到规格统一、图面整洁、字迹清楚。

不得用圆珠笔或其他易于褪色的墨水绘制。

6、竣工图的折叠方法应按《建筑工程资料管理规程》附录E执行。

（九）竣工图的编制方法竣工图按绘制方法不同可分为以下几种形式：利用电子版施工图改绘的竣工图；利用施工蓝图改绘的竣工图；利用翻晒硫酸纸底图改绘的竣工图；重新绘制的竣工图。

1、利用电子版施工图改绘竣工图应符合下列规定：⑴将图纸变更结果直接改绘到电了版施工图中，用云线圈出修改部位，并按下表的形式做修改内容备注表；⑶设计图签栏中应有原设计人员签字；⑷委托本工程设计单位编制竣工图时，应直接在设计图签中注明“竣工阶段”，并应有绘图人、审核人的签字；⑸竣工图章可直接绘制成电子版竣工图章，出图后应有相关责任人的签字。

2、利用施工图蓝图（必须是新蓝图）改绘竣工图应采用杠（划）改或叉改法进行绘制。

具体方法示例子如下：⑴取消内容①例如：首层结构平面图中Z16（Z17）柱断面，（Z17）取消。
