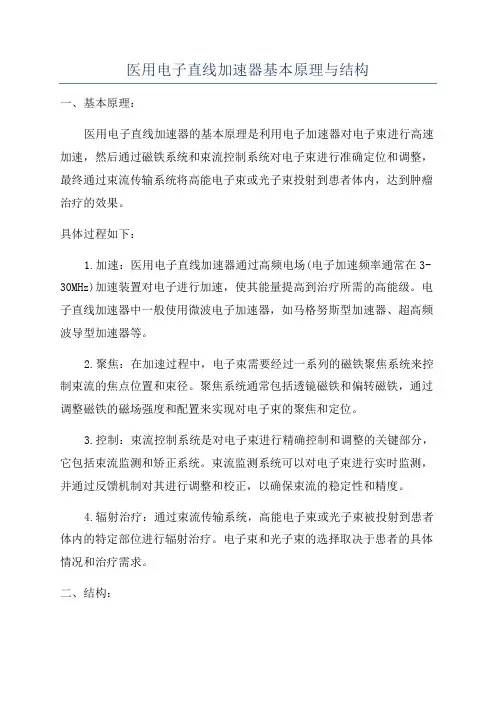

医用电子直线加速器基本原理与结构一、基本原理：医用电子直线加速器的基本原理是利用电子加速器对电子束进行高速加速，然后通过磁铁系统和束流控制系统对电子束进行准确定位和调整，最终通过束流传输系统将高能电子束或光子束投射到患者体内，达到肿瘤治疗的效果。

具体过程如下：1.加速：医用电子直线加速器通过高频电场(电子加速频率通常在3-30MHz)加速装置对电子进行加速，使其能量提高到治疗所需的高能级。

电子直线加速器中一般使用微波电子加速器，如马格努斯型加速器、超高频波导型加速器等。

2.聚焦：在加速过程中，电子束需要经过一系列的磁铁聚焦系统来控制束流的焦点位置和束径。

聚焦系统通常包括透镜磁铁和偏转磁铁，通过调整磁铁的磁场强度和配置来实现对电子束的聚焦和定位。

3.控制：束流控制系统是对电子束进行精确控制和调整的关键部分，它包括束流监测和矫正系统。

束流监测系统可以对电子束进行实时监测，并通过反馈机制对其进行调整和校正，以确保束流的稳定性和精度。

4.辐射治疗：通过束流传输系统，高能电子束或光子束被投射到患者体内的特定部位进行辐射治疗。

电子束和光子束的选择取决于患者的具体情况和治疗需求。

二、结构：1.微波电子加速器：用于加速电子束的装置，通常采用同轴加速器或波导加速器。

加速器中包括微波发生器、加速腔和注入系统等。

2.聚焦系统：通过控制磁场来聚焦束流。

包括透镜磁铁和偏转磁铁等，用于控制束流的焦点位置和束径。

3.控制系统：包括束流监测和矫正系统，用于对束流进行实时监测、调整和校正。

4.辐射治疗系统：包括束流传输系统和治疗装置。

束流传输系统是将电子束或光子束从加速器传输到患者体内的装置，通常包括束流导向器和准直器等。

治疗装置用于定位和照射特定部位。

5.控制台：用于操作和控制整个医用电子直线加速器的设备，包括监测仪器、调整装置和控制器等。

总结：医用电子直线加速器利用电子加速器对电子束进行高速加速，然后通过磁铁系统和束流控制系统对电子束进行准确定位和调整，最终将高能电子束或光子束投射到患者体内进行肿瘤治疗。

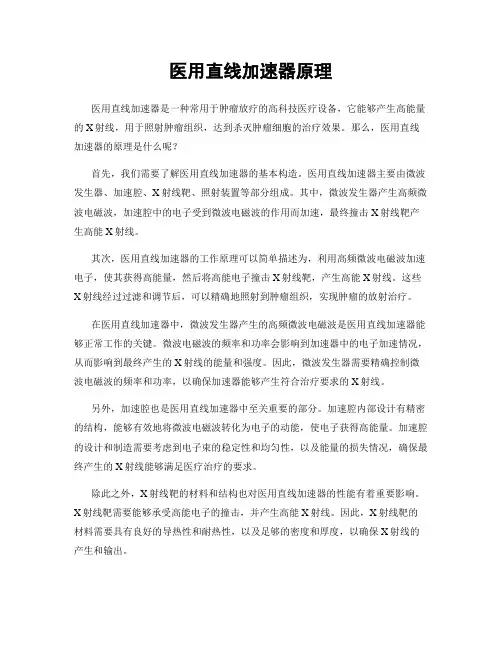

医用直线加速器原理医用直线加速器是一种常用于肿瘤放疗的高科技医疗设备，它能够产生高能量的X射线，用于照射肿瘤组织，达到杀灭肿瘤细胞的治疗效果。

那么，医用直线加速器的原理是什么呢？首先，我们需要了解医用直线加速器的基本构造。

医用直线加速器主要由微波发生器、加速腔、X射线靶、照射装置等部分组成。

其中，微波发生器产生高频微波电磁波，加速腔中的电子受到微波电磁波的作用而加速，最终撞击X射线靶产生高能X射线。

其次，医用直线加速器的工作原理可以简单描述为，利用高频微波电磁波加速电子，使其获得高能量，然后将高能电子撞击X射线靶，产生高能X射线。

这些X射线经过过滤和调节后，可以精确地照射到肿瘤组织，实现肿瘤的放射治疗。

在医用直线加速器中，微波发生器产生的高频微波电磁波是医用直线加速器能够正常工作的关键。

微波电磁波的频率和功率会影响到加速器中的电子加速情况，从而影响到最终产生的X射线的能量和强度。

因此，微波发生器需要精确控制微波电磁波的频率和功率，以确保加速器能够产生符合治疗要求的X射线。

另外，加速腔也是医用直线加速器中至关重要的部分。

加速腔内部设计有精密的结构，能够有效地将微波电磁波转化为电子的动能，使电子获得高能量。

加速腔的设计和制造需要考虑到电子束的稳定性和均匀性，以及能量的损失情况，确保最终产生的X射线能够满足医疗治疗的要求。

除此之外，X射线靶的材料和结构也对医用直线加速器的性能有着重要影响。

X射线靶需要能够承受高能电子的撞击，并产生高能X射线。

因此，X射线靶的材料需要具有良好的导热性和耐热性，以及足够的密度和厚度，以确保X射线的产生和输出。

综上所述，医用直线加速器的原理是利用高频微波电磁波加速电子，产生高能X射线，用于肿瘤放疗。

微波发生器、加速腔和X射线靶是医用直线加速器中的关键部件，它们的设计和制造对加速器的性能和治疗效果有着重要影响。

通过对医用直线加速器原理的深入理解，可以更好地应用和维护这一高科技医疗设备，为肿瘤患者提供更有效的放射治疗。

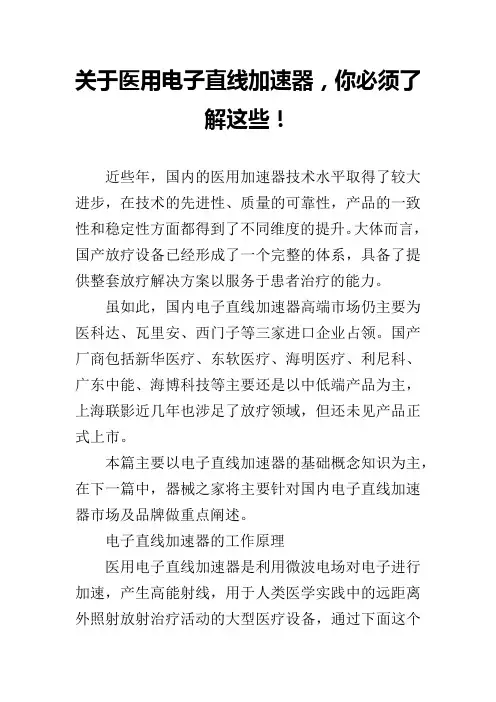

关于医用电子直线加速器，你必须了解这些！近些年，国内的医用加速器技术水平取得了较大进步，在技术的先进性、质量的可靠性，产品的一致性和稳定性方面都得到了不同维度的提升。

大体而言，国产放疗设备已经形成了一个完整的体系，具备了提供整套放疗解决方案以服务于患者治疗的能力。

虽如此，国内电子直线加速器高端市场仍主要为医科达、瓦里安、西门子等三家进口企业占领。

国产厂商包括新华医疗、东软医疗、海明医疗、利尼科、广东中能、海博科技等主要还是以中低端产品为主，上海联影近几年也涉足了放疗领域，但还未见产品正式上市。

本篇主要以电子直线加速器的基础概念知识为主，在下一篇中，器械之家将主要针对国内电子直线加速器市场及品牌做重点阐述。

电子直线加速器的工作原理医用电子直线加速器是利用微波电场对电子进行加速，产生高能射线，用于人类医学实践中的远距离外照射放射治疗活动的大型医疗设备，通过下面这个视频来了解一下电子直线加速器的工作原理：它能产生高能X射线和电子线，具有剂量率高，照射时间短，照射野大，剂量均匀性和稳定性好，以及半影区小等特点，广泛应用于各种肿瘤的治疗，特别是对深部肿瘤的治疗。

医用电子直线加速器的分类01按输出能量划分按照输出能量的高低划分，医用电子直线加速器一般分为低能机、中能机和高能机三种类型。

不同能量的加速器的X射线能量差别不大，一般为4、6、8MV，有的达到10MV以上。

低能医用电子直线加速器低能医用电子直线加速器是一种经济实用的放射治疗装置，可以满足约85%需进行放射治疗的肿瘤患者的需要，而需要进行放射治疗的肿瘤患者又占全部肿瘤患者的70%左右。

(1)只提供一挡X-辐射，用于治疗深部肿瘤，x-辐射能量4—6MV，采用驻波方式时加速管总长只有30cm左右，无需偏转系统，同时还可省去聚焦系统及束流导向系统，加速管可直立于辐射头上方，称为直束式。

直束式的一个优点是靶点对称。

(2)加速管输出剂量率经过在大面积范围均整后一般为2-3Gy/min·m，设计良好时可达4-5Gy/min·m，一次治疗时间仅约需1min。

直线加速器的工作原理直线加速器是一种用于产生高能粒子束的重要科学仪器，广泛应用于粒子物理实验、核医学、材料科学等领域。

它的工作原理基于电场加速和磁场聚焦的基本原理，通过多个加速腔和磁铁组成的结构，将电子或离子束加速到极高的能量和速度。

直线加速器的结构通常包括加速腔、磁铁、束流管、电源和控制系统等几个关键部分。

首先，加速腔是直线加速器中最重要的组成部分之一。

加速腔通常由一系列金属腔体组成，这些腔体中通过射频电场产生电磁波，用于将电子或离子束加速。

在加速过程中，射频电场的频率和幅度会逐渐增大，从而使束流获得越来越高的能量。

然后，磁铁是直线加速器中的另一个关键组件。

磁铁主要起到聚焦束流的作用，通过在束流周围产生强磁场来控制束流的传输和聚焦。

磁铁通常由一系列线圈组成，这些线圈通过通电产生磁场，使束流沿着预定轨道传输。

通过调整磁场的强度和分布，可以实现束流的聚焦和精确控制。

束流管是将电子或离子束引入加速器的通道，它起到引导和保持束流的作用。

束流管通常由金属或陶瓷材料制成，具有良好的真空密封性和电绝缘性能。

束流在束流管中传输时，会受到加速腔和磁铁的作用，逐渐获得更高的能量和速度。

电源和控制系统是直线加速器的关键支撑设施。

电源主要提供加速腔和磁铁所需的电能，保证加速器正常工作。

控制系统则负责监测和调节加速器的参数，保证加速过程的稳定性和精确性。

通过精密的控制系统，可以实现对束流能量、速度和强度等参数的精确控制，以满足不同实验和应用的需求。

在直线加速器的工作过程中，电子或离子束首先进入加速腔，受到射频电场的加速作用，逐渐获得能量。

然后，束流通过磁铁的聚焦作用，沿着预定轨道传输，并逐渐加速。

在加速过程中，加速腔和磁铁的参数会根据需要进行调整，以实现对束流能量和速度的精确控制。

最终，束流达到预定的能量和速度后，可以用于进行各种实验和应用。

直线加速器是一种基于电场加速和磁场聚焦原理的高能粒子束产生装置。

它通过加速腔和磁铁的作用，将电子或离子束加速到极高的能量和速度，满足不同实验和应用的需求。

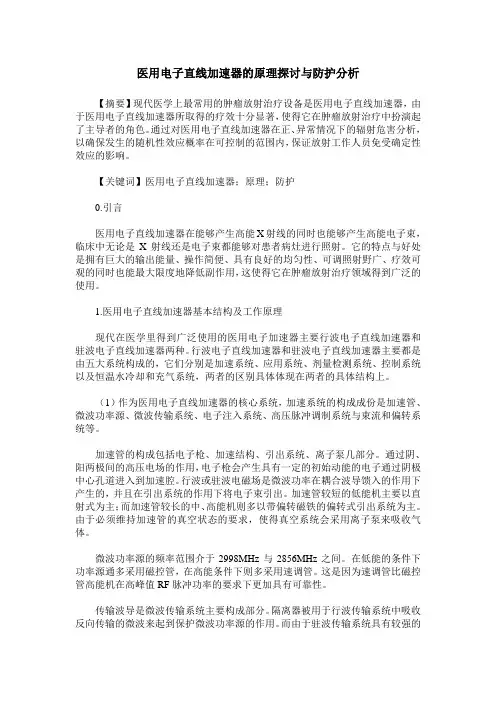

医用电子直线加速器的原理探讨与防护分析【摘要】现代医学上最常用的肿瘤放射治疗设备是医用电子直线加速器，由于医用电子直线加速器所取得的疗效十分显著，使得它在肿瘤放射治疗中扮演起了主导者的角色。

通过对医用电子直线加速器在正、异常情况下的辐射危害分析，以确保发生的随机性效应概率在可控制的范围内，保证放射工作人员免受确定性效应的影响。

【关键词】医用电子直线加速器；原理；防护0.引言医用电子直线加速器在能够产生高能X射线的同时也能够产生高能电子束，临床中无论是X射线还是电子束都能够对患者病灶进行照射。

它的特点与好处是拥有巨大的输出能量、操作简便、具有良好的均匀性、可调照射野广、疗效可观的同时也能最大限度地降低副作用，这使得它在肿瘤放射治疗领域得到广泛的使用。

1.医用电子直线加速器基本结构及工作原理现代在医学里得到广泛使用的医用电子加速器主要行波电子直线加速器和驻波电子直线加速器两种。

行波电子直线加速器和驻波电子直线加速器主要都是由五大系统构成的，它们分别是加速系统、应用系统、剂量检测系统、控制系统以及恒温水冷却和充气系统，两者的区别具体体现在两者的具体结构上。

（1）作为医用电子直线加速器的核心系统，加速系统的构成成份是加速管、微波功率源、微波传输系统、电子注入系统、高压脉冲调制系统与束流和偏转系统等。

加速管的构成包括电子枪、加速结构、引出系统、离子泵几部分。

通过阴、阳两极间的高压电场的作用，电子枪会产生具有一定的初始动能的电子通过阴极中心孔道进入到加速腔。

行波或驻波电磁场是微波功率在耦合波导馈入的作用下产生的，并且在引出系统的作用下将电子束引出。

加速管较短的低能机主要以直射式为主；而加速管较长的中、高能机则多以带偏转磁铁的偏转式引出系统为主。

由于必须维持加速管的真空状态的要求，使得真空系统会采用离子泵来吸收气体。

微波功率源的频率范围介于2998MHz与2856MHz之间。

在低能的条件下功率源通多采用磁控管，在高能条件下则多采用速调管。

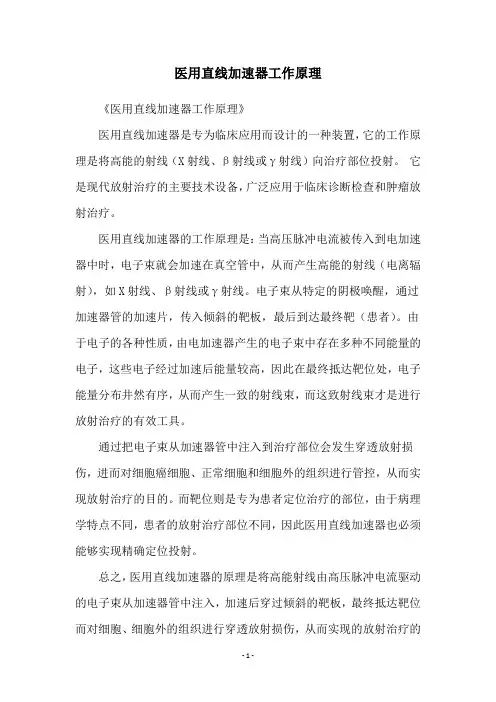

医用直线加速器工作原理
《医用直线加速器工作原理》
医用直线加速器是专为临床应用而设计的一种装置，它的工作原理是将高能的射线（X射线、β射线或γ射线）向治疗部位投射。

它是现代放射治疗的主要技术设备，广泛应用于临床诊断检查和肿瘤放射治疗。

医用直线加速器的工作原理是：当高压脉冲电流被传入到电加速器中时，电子束就会加速在真空管中，从而产生高能的射线（电离辐射），如X射线、β射线或γ射线。

电子束从特定的阴极唤醒，通过加速器管的加速片，传入倾斜的靶板，最后到达最终靶（患者）。

由于电子的各种性质，由电加速器产生的电子束中存在多种不同能量的电子，这些电子经过加速后能量较高，因此在最终抵达靶位处，电子能量分布井然有序，从而产生一致的射线束，而这致射线束才是进行放射治疗的有效工具。

通过把电子束从加速器管中注入到治疗部位会发生穿透放射损伤，进而对细胞癌细胞、正常细胞和细胞外的组织进行管控，从而实现放射治疗的目的。

而靶位则是专为患者定位治疗的部位，由于病理学特点不同，患者的放射治疗部位不同，因此医用直线加速器也必须能够实现精确定位投射。

总之，医用直线加速器的原理是将高能射线由高压脉冲电流驱动的电子束从加速器管中注入，加速后穿过倾斜的靶板，最终抵达靶位而对细胞、细胞外的组织进行穿透放射损伤，从而实现的放射治疗的
目的。

医用直线加速器原理
医用直线加速器是一种常见的肿瘤放疗设备，它利用高能X射
线或电子束对肿瘤组织进行精确照射，以达到治疗目的。

其原理主
要包括加速、聚焦、定位和照射等几个方面。

首先，医用直线加速器的原理之一是加速。

它利用高频微波电
场将电子加速至接近光速，形成高能束流。

这些高能电子束流在加
速器内部通过一系列加速腔和磁场的作用，逐渐增加能量，最终形
成高能的X射线或电子束。

其次，医用直线加速器的原理还涉及到聚焦。

加速的电子束流
通过磁场的调控，使得其聚焦成一个细小的束流，这样可以提高X
射线或电子束的穿透力和照射精度，同时减少对周围正常组织的伤害。

另外，医用直线加速器还需要进行定位。

在放疗治疗过程中，
需要确保X射线或电子束能够准确照射到肿瘤组织上，而不对周围
健康组织造成伤害。

因此，医用直线加速器配备了精确的定位系统，可以根据患者的具体位置和肿瘤的大小形状进行精确的定位，确保
照射的准确性和安全性。

最后，医用直线加速器的原理还包括照射。

经过加速、聚焦和
定位等步骤，高能X射线或电子束最终被照射到患者的肿瘤组织上，以达到治疗的目的。

照射过程需要严格控制剂量和照射时间，以确
保治疗的有效性和安全性。

总的来说，医用直线加速器是一种利用高能X射线或电子束对
肿瘤组织进行精确照射的放疗设备，其原理包括加速、聚焦、定位
和照射等几个方面。

通过精确的技术控制，医用直线加速器可以提
供高质量的肿瘤放疗治疗，为患者带来更好的治疗效果和生活质量。

医用直线加速器工作原理医用直线加速器是一种用于医学治疗的重要设备，其工作原理是利用电子流的加速和聚焦，产生高能量的电磁辐射，用于破坏肿瘤细胞。

本文将详细介绍医用直线加速器的工作原理。

我们来了解一下医用直线加速器的组成部分。

医用直线加速器主要由电子枪、微波加速器、束流传输系统、治疗头、控制系统等部分组成。

电子枪是医用直线加速器的核心部分，它能产生高能电子束。

电子枪由阳极、阴极、对流管、加速管等部分组成。

阴极发射电子，经过对流管和加速管的加速作用，电子被加速到高速并聚焦形成电子束。

微波加速器是将电子束加速到高速的关键部分。

它主要由微波发生器、微波引导管等部分组成，通过微波引导管将微波能量传递到电子束中，使电子束加速到接近光速的速度。

束流传输系统主要用于束流的传输和聚焦。

束流传输系统由扫描磁铁、聚焦磁铁、束流传输管等部分组成。

扫描磁铁用于控制束流的位置，聚焦磁铁用于控制束流的大小和形状，束流传输管用于将束流传输到治疗头。

治疗头是医用直线加速器的治疗部位，主要用于将高能电子束转化为X射线，用于肿瘤治疗。

治疗头由电子散射器、滤波器、准直器、患者支架等部分组成。

电子散射器是用于将电子束散射成均匀的X 射线，滤波器用于过滤掉不需要的低能量X射线，准直器用于控制X射线的方向和大小，患者支架用于固定患者。

控制系统是医用直线加速器的管理系统，它主要负责医用直线加速器的控制和监控。

控制系统由计算机、监视器、控制器等部分组成，可以控制加速器的运行、监测加速器的状态和参数，并进行数据记录和处理。

医用直线加速器的治疗原理是利用高能电子束或X射线的辐射效应，破坏肿瘤细胞的DNA链，使其失去生长和繁殖能力。

在治疗过程中，医用直线加速器会通过控制电子束或X射线的能量、剂量、方向和时间等参数，精确地照射肿瘤部位，最大限度地杀灭肿瘤细胞，保护周围正常组织。

医用直线加速器是一种重要的医疗设备，其工作原理是利用电子流的加速和聚焦，产生高能量的电磁辐射，用于肿瘤治疗。

医用电子直线加速器原理LINAC设备由加速器和辐射治疗系统两部分组成。

首先，LINAC加速器部分包括加速模块、微波发射装置和磁聚焦系统。

加速器模块由一系列加速腔组成，每个加速腔内都有电场，在加速腔回路中形成空穴，这些空穴将电子推动至下一个加速腔，从而产生加速效果。

加速腔中的加速器模块由能产生交变电场的射频电源供给电能。

粒子加速主要在两个夹角为π的排列的圆柱形加速腔中进行。

由于加速腔连接的连接腔中含有静电场可以很好地限制电子束的横向扩散，保证粒子束的长度变化不大。

由于每个加速腔可以产生辐射，为了保持加速腔辐射的相位一致，采用共振腔频率和改变高频电源的频率来匹配。

其次，被加速的电子束会经过磁聚焦系统。

磁聚焦系统由一对电磁铁组成，用来控制粒子束的发散度和聚焦精度。

这是通过调整磁铁的磁场来实现的，磁场引力势能可以聚焦束流，使其保持尽可能小的截面，保持束流的密度和运动方向。

加速器产生的高能电子束进一步传送到辐射治疗系统。

在辐射治疗系统中，高能电子束通过一系列的衰减装置，如选择器和准直器，来准确控制束流的形状和方向。

选择器用于选择所需的能量和深度。

准直器则用于调整束流的方向，并确保它覆盖到肿瘤区域，并保护周围正常组织不受辐射。

在辐射治疗过程中，高能电子束被定向到患者身上的肿瘤部位。

高能电子束与患者体内的组织相互作用，放射出X射线和伽马射线等电磁辐射。

这些辐射进一步与肿瘤细胞相互作用，导致细胞的损伤和死亡。

需要注意的是，LINAC通过具有高度可调参数的高能电子束，可以在治疗过程中根据需要灵活地选择治疗深度和剂量分布。

此外，它还可以产生高度均匀的辐射场，并能快速实现束流的启停操作，以及适应不同形状和尺寸的肿瘤。

总而言之，医用电子直线加速器通过加速高能电子束并用其进行放射治疗的原理，为癌症患者提供了一种有效的治疗手段。

它的原理基于微波加速器、磁聚焦系统和辐射治疗系统的协同作用，使其能够实现高能束流的产生、控制和导向。

电子直线加速器简介电子直线加速器（Electron Linear Accelerator，简称LINAC）是一种用于将电子粒子加速到高能量的装置。

它是一种非常重要的粒子加速器，广泛应用于高能物理研究、医学和工业等领域。

本文将详细介绍电子直线加速器的工作原理、构造和应用。

工作原理电子直线加速器通过在一条直线上施加电场来加速电子粒子。

其工作原理基于静电力和电磁力。

当电子粒子通过加速结构时，结构中的高频电场会施加力于电子粒子上，使其加速。

加速过程中，电子粒子会通过一系列的电极和磁铁，使粒子在直线方向上获得更高的能量。

构造电子直线加速器一般由以下几个主要部分构成：1.电子枪（Electron Gun）：用于产生和发射高强度的电子束流。

电子枪通常由阴极、阳极和聚束系统组成。

2.加速管（Accelerating structure）：加速管是由一系列的加速空间电极组成。

空间电极间的高频电场将电子束加速到所需的能量。

3.磁铁（Magnet）：磁铁主要用于束流的聚焦和导向。

磁铁的磁场可以控制电子束在加速过程中的轨迹。

4.功能模块（Functional modules）：包括功率驱动系统、频率稳定系统、束流监测系统等。

这些模块保证加速器的正常运行和对粒子束进行监测。

应用电子直线加速器在各个领域有不同的应用，下面介绍其中几个主要的应用领域：高能物理研究电子直线加速器是进行高能物理研究的主要工具之一。

通过加速器可以产生高能量的电子束，用于探究微观世界，研究物质的基本性质以及粒子之间的相互作用。

加速器还可以用于实验核物理学研究。

放射治疗电子直线加速器在医学领域有广泛应用，尤其是在放射治疗中。

加速器可以产生高能量的电子束，用于治疗癌症等疾病。

通过将电子束准确地定位到患者体内的肿瘤组织，可以使癌细胞受到辐射损伤，达到治疗的目的。

工业应用电子直线加速器还可应用于工业领域。

例如，加速器可以用于辐射加工，如杀菌、干燥、交联等。

此外，加速器还可以用于材料表面改性、离子注入和无损检测等工业应用。
