2024年医用直线加速器市场分析现状引言医用直线加速器是现代医疗领域中重要的一种设备，被广泛应用于肿瘤治疗和放射治疗等领域。
本文将对医用直线加速器市场的现状进行分析。
市场规模医用直线加速器市场自上世纪90年代开始迅速发展，并在近年来呈现稳定增长的趋势。
据市场研究数据显示，全球医用直线加速器市场规模预计将在未来几年内保持每年7%的增长率，预计到2025年将达到100亿美元。
市场驱动因素1.癌症病例的增加：随着人口老龄化和生活方式的改变，癌症病例数量不断增加，这促使了医用直线加速器市场的增长。
2.技术的不断进步：医用直线加速器的技术不断改进，使其在肿瘤治疗中的应用更加精确和有效，这推动了市场的增长。
3.政府政策的支持：政府对肿瘤治疗的重视和投资，为医用直线加速器市场创造了良好的发展环境。
市场前景医用直线加速器市场前景广阔。
随着医疗技术的不断发展和人们对肿瘤治疗的需求增加，市场需求将继续增长。
此外，新兴市场的开拓和创新技术的应用也将推动市场的发展。
市场竞争格局医用直线加速器市场竞争激烈，主要厂商包括Varian Medical Systems、Elekta AB、Accuray Incorporated等。
这些厂商在技术研发、产品质量和服务方面具有一定的竞争优势。
此外，市场还存在一些中小型企业和地区性企业，它们通过专注于特定市场细分和定制化需求来获取一定的市场份额。
市场挑战医用直线加速器市场面临一些挑战。
首先，市场整体竞争激烈，新进入者需要克服技术壁垒和品牌优势。
其次，市场价格竞争激烈，厂商需要保持产品价格的竞争力。
此外，一些地区的医疗资源缺乏和技术落后也制约了市场的发展。
总结医用直线加速器市场目前呈现稳定增长趋势，市场规模不断扩大。
技术的不断进步、癌症病例数量的增加和政府政策的支持是市场发展的主要驱动因素。
然而，市场竞争激烈和一些挑战需要厂商克服。
随着医疗技术的不断发展和市场需求的增加，医用直线加速器市场具有广阔的前景。
2024年医用电子直线加速器市场前景分析概述医用电子直线加速器是现代医疗中常用的一种放射治疗设备。
随着人口老龄化程度的加剧以及癌症发病率的增加，医用电子直线加速器市场正迅速扩大。
本文将对医用电子直线加速器市场前景进行深入分析，以了解其未来发展趋势。
市场规模医用电子直线加速器市场的规模不断扩大。
据市场调研数据显示，全球医用电子直线加速器市场在过去几年内保持了稳定增长的态势。
预计未来几年内，市场规模将继续扩大。
主要驱动市场规模扩大的因素包括：人口老龄化、癌症患病率和诊断率的上升、医疗技术的不断发展以及对更先进放射治疗设备的需求增加等。
技术发展趋势医用电子直线加速器市场的技术发展也是重要的因素。
近年来，相关技术不断升级和创新，为医用电子直线加速器的性能提供了更多可能。
以下是医用电子直线加速器市场技术发展的几个趋势：1.低剂量辐射治疗：随着放射治疗技术的进步，医用电子直线加速器可实现更精确的剂量控制，减少对健康组织的伤害。
2.智能化和自适应辐射治疗：医用电子直线加速器能够智能地调节辐射剂量和治疗计划，根据患者的实时情况进行自适应。
3.联网和远程监测：通过网络连接，医用电子直线加速器可以远程监测患者的治疗过程，实现医生对患者的实时监控和指导。
4.多功能设备的发展：现代医用电子直线加速器不仅可以进行辐射治疗，还可以实现影像引导和肿瘤标记等多种功能，提高治疗效果。
市场竞争格局医用电子直线加速器市场竞争激烈，主要厂商都致力于技术创新和市场拓展。
目前，全球医用电子直线加速器市场的主要竞争者包括Varian Medical Systems、Elekta、Accuray等。
这些公司在产品性能、技术创新、品牌声誉、市场份额等方面存在差异。
而多国医疗器械企业的迅速崛起也给市场竞争格局带来了一定的变化。
市场前景展望医用电子直线加速器市场前景广阔。
随着医疗技术的不断进步，医用电子直线加速器在癌症治疗领域发挥着重要作用。
预计未来几年内，医用电子直线加速器市场将继续保持稳定增长，并出现更多使用领域的拓展。
医用电子直线加速器发展历程
1、1927年：马萨诸塞大学的William D. Coolidge首次发明了真空
管加速器，并成功实现了第一次辐射治疗。
2、1927年至1953年：医用X射线加速器完成了改进，技术日臻成熟，发展迅速。
除腔体管电子枪外，还有其他新型加速器，如水平腔体管、环形腔体管等，可用于治疗及诊断。
同时，出现了各种辅助设备和调试技术，使放射技术的发展得到了极大的促进。
3、1953年：美国人Rutsky发明了第一台锂盐复合加速器，使电子
加速器的技术水平迈上了新的台阶，这也为多种放射技术的发展提供了可能。
4、1969年：美国AEG公司的Debus等人发明了第一台高压流体加速器，这也是医学上放射治疗的一个重大突破，它使放射技术的发展又一次
进入了快速发展的通道。
5、1974年：巴特兰公司的Keller等人发明了第一台闪辉加速器，
它的发展为各种放射技术的治疗作出了重要贡献。
6、1980年：英国的Davies等人首次发明了同步腔体管电子枪，它
的发展大大提高了放射技术的性能。
7、1995年：英国东贝公司首次发明了数字化线性加速器，使放射技
术发展到了一个新的高度。
8、1996年：Kerr公司发明了第一台具有三维再现功能的线性加速器，提高了放射技术的治疗和定位精度。
医用电子直线加速器基本原理与结构一、基本原理：医用电子直线加速器的基本原理是利用电子加速器对电子束进行高速加速，然后通过磁铁系统和束流控制系统对电子束进行准确定位和调整，最终通过束流传输系统将高能电子束或光子束投射到患者体内，达到肿瘤治疗的效果。
具体过程如下：1.加速：医用电子直线加速器通过高频电场(电子加速频率通常在3-30MHz)加速装置对电子进行加速，使其能量提高到治疗所需的高能级。
电子直线加速器中一般使用微波电子加速器，如马格努斯型加速器、超高频波导型加速器等。
2.聚焦：在加速过程中，电子束需要经过一系列的磁铁聚焦系统来控制束流的焦点位置和束径。
聚焦系统通常包括透镜磁铁和偏转磁铁，通过调整磁铁的磁场强度和配置来实现对电子束的聚焦和定位。
3.控制：束流控制系统是对电子束进行精确控制和调整的关键部分，它包括束流监测和矫正系统。
束流监测系统可以对电子束进行实时监测，并通过反馈机制对其进行调整和校正，以确保束流的稳定性和精度。
4.辐射治疗：通过束流传输系统，高能电子束或光子束被投射到患者体内的特定部位进行辐射治疗。
电子束和光子束的选择取决于患者的具体情况和治疗需求。
二、结构：1.微波电子加速器：用于加速电子束的装置，通常采用同轴加速器或波导加速器。
加速器中包括微波发生器、加速腔和注入系统等。
2.聚焦系统：通过控制磁场来聚焦束流。
包括透镜磁铁和偏转磁铁等，用于控制束流的焦点位置和束径。
3.控制系统：包括束流监测和矫正系统，用于对束流进行实时监测、调整和校正。
4.辐射治疗系统：包括束流传输系统和治疗装置。
束流传输系统是将电子束或光子束从加速器传输到患者体内的装置，通常包括束流导向器和准直器等。
治疗装置用于定位和照射特定部位。
5.控制台：用于操作和控制整个医用电子直线加速器的设备，包括监测仪器、调整装置和控制器等。
总结：医用电子直线加速器利用电子加速器对电子束进行高速加速，然后通过磁铁系统和束流控制系统对电子束进行准确定位和调整，最终将高能电子束或光子束投射到患者体内进行肿瘤治疗。

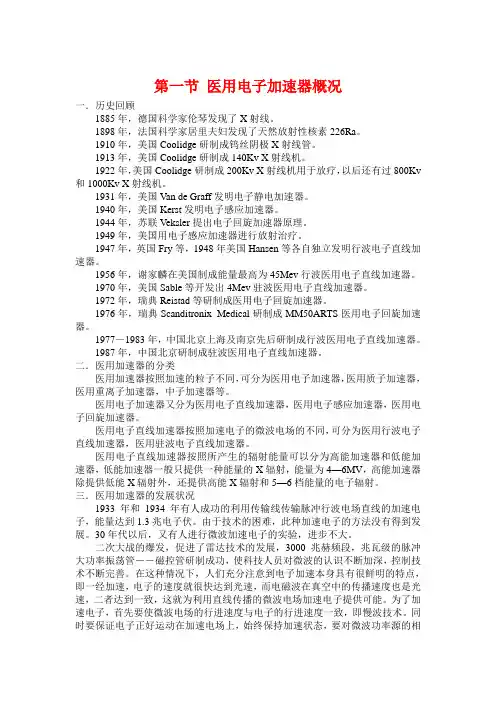

第一节医用电子加速器概况一．历史回顾1885年，德国科学家伦琴发现了X射线。
1898年，法国科学家居里夫妇发现了天然放射性核素226Ra。
1910年，美国Coolidge研制成钨丝阴极X射线管。
1913年，美国Coolidge研制成140Kv X射线机。
1922年，美国Coolidge研制成200Kv X射线机用于放疗，以后还有过800Kv 和1000Kv X射线机。
1931年，美国Van de Graff发明电子静电加速器。
1940年，美国Kerst发明电子感应加速器。
1944年，苏联Veksler提出电子回旋加速器原理。
1949年，美国用电子感应加速器进行放射治疗。
1947年，英国Fry等，1948年美国Hansen等各自独立发明行波电子直线加速器。
1956年，谢家麟在美国制成能量最高为45Mev行波医用电子直线加速器。
1970年，美国Sable等开发出4Mev驻波医用电子直线加速器。
1972年，瑞典Reistad等研制成医用电子回旋加速器。
1976年，瑞典Scanditronix Medical研制成MM50ARTS医用电子回旋加速器。
1977－1983年，中国北京上海及南京先后研制成行波医用电子直线加速器。
1987年，中国北京研制成驻波医用电子直线加速器。
二．医用加速器的分类医用加速器按照加速的粒子不同，可分为医用电子加速器，医用质子加速器，医用重离子加速器，中子加速器等。
医用电子加速器又分为医用电子直线加速器，医用电子感应加速器，医用电子回旋加速器。
医用电子直线加速器按照加速电子的微波电场的不同，可分为医用行波电子直线加速器，医用驻波电子直线加速器。
医用电子直线加速器按照所产生的辐射能量可以分为高能加速器和低能加速器，低能加速器一般只提供一种能量的X辐射，能量为4—6MV，高能加速器除提供低能X辐射外，还提供高能X辐射和5—6档能量的电子辐射。
三．医用加速器的发展状况1933年和1934年有人成功的利用传输线传输脉冲行波电场直线的加速电子，能量达到1.3兆电子伏。
医用电子直线加速器硬件系统的研究进展和临床应用作者：肖振华王振宇文碧秀来源：《中国现代医生》2013年第27期[摘要] 医用电子直线加速器（LINAC）是肿瘤放射治疗中应用最广泛的设备。
近年来关于提高肿瘤治疗精度的多叶准直器、图像引导、六维床技术以及加快治疗速度的容积旋转调强放疗和无均整技术的研究取得一系列的突破和发展。
本文主要介绍上述技术发展的特点和临床应用情况，并展望LINAC未来发展趋势。
[关键词] 医用电子直线加速器；多叶准直器；图像引导技术；六维床技术；容积旋转调强放疗；无均整技术[中图分类号] R197.39 [文献标识码] A [文章编号] 1673-9701（2013）27-0019-03随着人类寿命的延长、生活水平的改善，肿瘤的发病率呈现上升趋势，WHO预计到2020年癌症的发病率和死亡率将会是现在的两倍[1]。
作为肿瘤治疗的三大主要手段之一，放射治疗在现代肿瘤临床治疗的地位举足轻重，约70%的肿瘤患者需要接受放疗来治愈或改善病情，并且这一比例将随着放射治疗技术的提高而增加。
近年来，放射治疗主要设备医用电子直线加速器（Linear Accelerator，LINAC）在多叶准直器（Multi-leaf Collimator，MLC）精度、治疗床位置精度特别是6维床技术、图像引导放疗（Image Guided Radiotherapy，IGRT）等技术方面有了进一步发展，容积旋转调强放疗和无均整器（Flattening Filter Free，FFF）技术令治疗速度明显加快。
本文对其研究进展和临床应用做一综述。
1医用电子直线加速器的发展历程在居里夫人发现天然放射物质镭后，人们就开始探讨放射线在医学特别是肿瘤治疗中的应用。
深部X线治疗机最早应用于临床，因其能量不足，一直处于放射治疗的次要地位。
60Co 治疗机因放射性同位素60Co在衰变过程中释放平均能量为1.25MeV的γ射线[2]，基本达到了肿瘤治疗要求。
2024年医用直线加速器市场发展现状引言医用直线加速器是一种重要的医疗设备，用于肿瘤治疗和研究。
它通过加速带电粒子，并将其引导到癌细胞，从而高精度地杀死恶性肿瘤。
随着癌症的发病率不断增加，医用直线加速器市场正迅速发展。
本文将对医用直线加速器市场的发展现状进行探讨。
医用直线加速器市场概述医用直线加速器市场目前正处于快速增长阶段。
该市场的增长主要受到以下几个因素的驱动：1.癌症的高发病率：随着人口老龄化和不良生活习惯的普遍存在，癌症的发病率不断增加。
这促使医疗机构不断更新和扩大他们的医用直线加速器设备。
2.技术进步：医用直线加速器设备的技术不断发展，使其在癌症治疗中的应用更加精确和有效。
现代医用直线加速器能够提供更高的辐射剂量，同时减少对健康组织的伤害。
3.政府支持：许多国家的政府鼓励并提供资金支持医用直线加速器的采购和更新。
政府在医疗设备领域的投资也推动了市场的增长。
医用直线加速器市场细分医用直线加速器市场可以根据不同的因素进行细分。
以下是几个常见的细分方式：按技术类型•传统型直线加速器：传统型直线加速器利用电磁场将带电粒子加速到高能量，并通过控制磁场的强度和方向来引导粒子进行治疗。
•调强调质型直线加速器：调强调质型直线加速器将放射线束分成若干个小束，通过调节每个小束的强度和质子通量来控制剂量分布，进一步提高治疗精度。
按用途•临床医疗：医用直线加速器广泛用于肿瘤的放射治疗，能够提供高精度和高剂量辐射。
•科研用途：医用直线加速器也被用于放射生物学和辐射研究领域，帮助科学家了解辐射对生物组织的影响以及辐射治疗的机理。
按地域•北美地区：北美地区是医用直线加速器市场最大的市场之一。
该地区的医疗水平和资金投入较高，能够支持大规模的医用直线加速器设备采购和更新。
•欧洲地区：欧洲地区的医用直线加速器市场也在不断增长。
该地区的医疗技术和研究水平较高，对高精度治疗设备的需求也在增加。
•亚太地区：亚太地区的医用直线加速器市场增长较快。
加速器发展历程
——放疗技术的发展历程
一、从国际上
1)1895年：伦琴发现了X 线。
2)1896年：用X 线治疗了第1 例晚期乳腺癌；
3)1896年：居里夫妇发现了镭；
4)1913年：研制成功了X线管，可控制射线的质和量；
5)1922年：生产了深部X线机；
6)1923年：首次在治疗计划中应用等剂量线分布图；
7)1934年：应用常规分割照射, 沿用至今；
8)1951年：制造了钴60远距离治疗机和加速器，开创了高能X线治疗深
部恶性肿瘤的新时代；
9)1953年：第一台行波电子直线加速器在英国使用；
10)1957年：在美国安装了世界上第一台直线加速器，标志着放射治疗形成
了完全独立的学科；
11)1959年：Takahashi 教授提出了三维适形概念；
12)20 世纪50 年代：开始应用高能射线大面积照射霍奇金淋巴瘤, 使其成
为可治愈的疾病；
13)20世纪70 年代：随着计算机的应用和CT、MRI 的出现, 制造出三维治
疗计划系统和多叶光栅，实现了三维适形放疗，放射治疗学进入了从二
维到三维治疗的崭新时代；
14)20世纪80 年代：出现了多叶光栅（即多叶准直器），可调节X 射线的
强度，开创了调强放射治疗( IMRT)；
15)最近十年，广泛开展了立体定向放射外科（SRS）、三维适形放疗
(3-dimentional conformal radio- therapy, 3D-CRT) 、调强适形放疗
( intensity modulated radiotherapy, IMRT) 和图象引导放疗
( image-guided radiotherapy, IGRT) 等新技术。
二、在我国：
1)20世纪30年代初：当时只有北京协和医院和上海中比镭锭医院可进行
放射治疗，北京协和医院只有120kV和200kV的X射线治疗机各一台；
2)20世纪40年代：北京大学医学院组建了放疗科；
3)1958年：成立中国医学科学院肿瘤医院；
4)1968年：引进第一台医用电子感应加速器；
5)1974年：在当时的北京市委领导下，由四十多个单位组成的科技攻关会
战组开始了国产医用电子直线加速器（行波型）的研制工作；
6)1975年：引进第一台医用电子直线加速器；
7)1977年：首台国产医用电子直线加速器投入临床试用；
8)1986年：中国成立了中华医学会放射肿瘤学会；
9)1989年：国产医用电子直线加速器已累计安装投入使用达到15台左右；
10)2010年：国产首台高能医用电子直线加速器开始研发。
加速器发展历程
——放疗技术的发展历程与医学其他学科相比，放射治疗历史比较短，但在短短100余年里，放射治疗伴随着计算机技术和物理生物技术的进步取得了突飞猛进的发展。
1895年伦琴发现了X射线，1896年贝克勒尔发现放射性核素铀，1898年居里夫人发现了放射性核素镭，19世纪末20世纪初物理学上这些伟大的发现为后来放射治疗的发展奠定了最基本的元素，很快放射治疗便投入了临床应用，1 896年即用X线治疗了第一例晚期乳腺癌。
1913年研制成功了X线管，可控制射线的质和量，X线管诞生以后，1922年生产了首台深部X射线治疗机，治愈了一例喉癌患者。
随着放射治疗设备的研发，放射物理和生物技术也在不断进步，1923年首次在放射治疗计划中运用等剂量分布图，1934年应用常规分割照射并沿用至今。
1936年提出了氧在放射治疗敏感性中的重要性。
20世纪30年代建立了物理剂量单位——伦琴。
放射物理和生物技术的进步发展为放射线有效的运用于临床放射治疗提供了技术保证。
1951年，第一台钴60远距离治疗机问世，钴60所产生的γ射线具有较强的穿透力，深部剂量高，皮肤剂量低，适用于治疗较深部位肿瘤。
钴60远距离治疗机分为固定式、旋转式和γ刀三种类型，它的问世开创了高能放射线治疗深部恶性肿瘤的新时代。
1953年世界上第一台医用电子直线加速器(LA, linear accelerator )在英国投入临床使用，医用电子直线加速器是利用微波电磁场把电子沿直线轨道加速到较高能量的装置，能产生电子线和X射线，具有足够大的输出量，能够同时满足不同部位不同深度肿瘤的治疗需要，在兼具深部X线治疗机和钴60治疗机优势的同时有更广泛的利用空间。
直线加速器的应用标志着放射治疗形成了一门完全独立的学科。
1959年提出了三维适形概念，70年代随着计算机的应用和CT、MRI的出现制造了三维治疗计划系统（TPS,treatment planning system）和多叶光栅(MLC,mul ti-leaf collimator)。
治疗计划系统是一套专用的计算机应用系统，它根据病灶的情况进行放射治疗计划的设计，最终使肿瘤得到最大的致死剂量，周围正常组织和
重要器官放射损伤最小，三维治疗计划系统同时合并了更多的功能。
多叶光栅是安装在医用电子直线加速器上的一项精密装置，它可以调节射线的出束形状和X 射线强度，它们的问世使放射治疗学进入了从二维到三维治疗的崭新时代, 实现了三维适形放疗（3D-CRT, Three dimensional conformal radiotherapy）。
在配备有三维治疗计划系统和多叶光栅的电子直线加速器上，80年代出现了更为精确的调强放射治疗（IMRT, Intensity-modulated radiation therapy），从此放射治疗全面进入了精确放疗时代。
中国1975年引进第一台医用电子直线加速器，时隔两年之后，第一台国产医用电子直线加速器投入临床试用，从此中国开始进入放疗技术高速发展的快时代。
放射治疗发展至今，伴随着影像技术的进步发展，21世纪的放射治疗已经全面的进入了影像引导放射治疗（IGRT, image guide radiation therapy）时代。
影像引导放射治疗是在直线加速器上配备有X线、CT等成像系统，引入了主动呼吸门控系统（ ABC，active breathing control system），是一种四维的放射治疗技术，它在三维放疗技术的基础上加入了时间因子概念，在患者进行治疗前、治疗中和治疗后利用各种先进的影像设备对肿瘤及正常器官进行实时监控，通过影像引导可以减小摆位误差和器官生理运动对肿瘤靶区的影响，让放射线紧跟肿瘤靶区实现真正意义的精确放疗。
