医用直线加速器原理

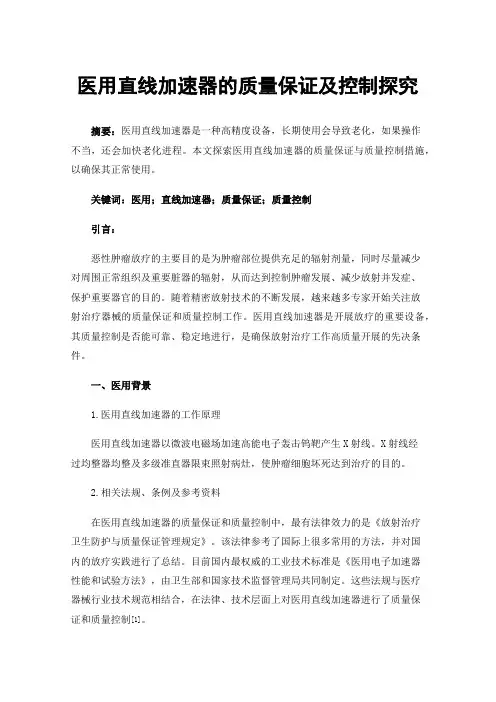

医用直线加速器的质量保证及控制探究摘要：医用直线加速器是一种高精度设备，长期使用会导致老化，如果操作不当，还会加快老化进程。

本文探索医用直线加速器的质量保证与质量控制措施，以确保其正常使用。

关键词：医用；直线加速器；质量保证；质量控制引言：恶性肿瘤放疗的主要目的是为肿瘤部位提供充足的辐射剂量，同时尽量减少对周围正常组织及重要脏器的辐射，从而达到控制肿瘤发展、减少放射并发症、保护重要器官的目的。

随着精密放射技术的不断发展，越来越多专家开始关注放射治疗器械的质量保证和质量控制工作。

医用直线加速器是开展放疗的重要设备，其质量控制是否能可靠、稳定地进行，是确保放射治疗工作高质量开展的先决条件。

一、医用背景1.医用直线加速器的工作原理医用直线加速器以微波电磁场加速高能电子轰击钨靶产生X射线。

X射线经过均整器均整及多级准直器限束照射病灶，使肿瘤细胞坏死达到治疗的目的。

2.相关法规、条例及参考资料在医用直线加速器的质量保证和质量控制中，最有法律效力的是《放射治疗卫生防护与质量保证管理规定》。

该法律参考了国际上很多常用的方法，并对国内的放疗实践进行了总结。

目前国内最权威的工业技术标准是《医用电子加速器性能和试验方法》，由卫生部和国家技术监督管理局共同制定。

这些法规与医疗器械行业技术规范相结合，在法律、技术层面上对医用直线加速器进行了质量保证和质量控制[1]。

质量保证，其目的在于在质量系统的监督下完成所有有计划的活动，让放疗患者增强治疗信心。

质量保证内容应包括仪器的剂量精确度、仪器是否能正常工作、仪器在临床上的使用、临床疗效等。

质量控制是指在放疗各个环节中，对影响质量的元素进行监测，从而实现产品的质量目标。

二、医用直线加速器的质量保证与质量控制医用直线加速器质量保证与质量控制的目的是为病人提供高品质的医疗服务；消除影响治疗效果的不利因素，保证医疗过程的正常进行，提高医院的工作效率和质量。

目前的医疗直线加速器质量保证工作包括以下两方面内容：1.在医用直线加速器的质量保证中，应重视物理师的角色。

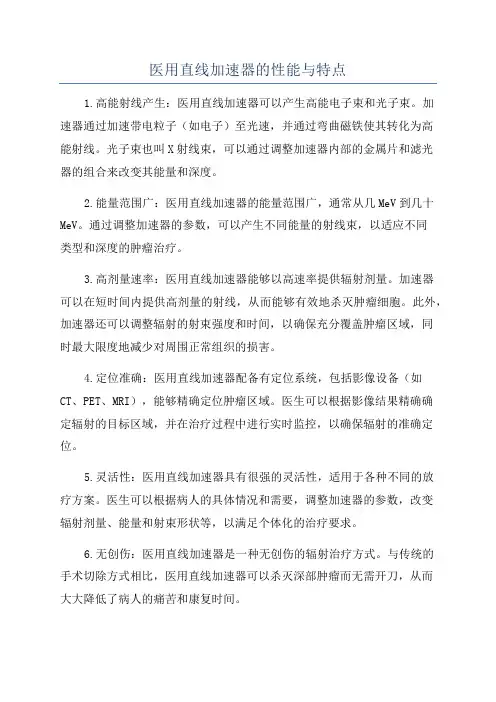

医用直线加速器的性能与特点1.高能射线产生：医用直线加速器可以产生高能电子束和光子束。

加速器通过加速带电粒子（如电子）至光速，并通过弯曲磁铁使其转化为高能射线。

光子束也叫X射线束，可以通过调整加速器内部的金属片和滤光器的组合来改变其能量和深度。

2.能量范围广：医用直线加速器的能量范围广，通常从几MeV到几十MeV。

通过调整加速器的参数，可以产生不同能量的射线束，以适应不同类型和深度的肿瘤治疗。

3.高剂量速率：医用直线加速器能够以高速率提供辐射剂量。

加速器可以在短时间内提供高剂量的射线，从而能够有效地杀灭肿瘤细胞。

此外，加速器还可以调整辐射的射束强度和时间，以确保充分覆盖肿瘤区域，同时最大限度地减少对周围正常组织的损害。

4.定位准确：医用直线加速器配备有定位系统，包括影像设备（如CT、PET、MRI），能够精确定位肿瘤区域。

医生可以根据影像结果精确确定辐射的目标区域，并在治疗过程中进行实时监控，以确保辐射的准确定位。

5.灵活性：医用直线加速器具有很强的灵活性，适用于各种不同的放疗方案。

医生可以根据病人的具体情况和需要，调整加速器的参数，改变辐射剂量、能量和射束形状等，以满足个体化的治疗要求。

6.无创伤：医用直线加速器是一种无创伤的辐射治疗方式。

与传统的手术切除方式相比，医用直线加速器可以杀灭深部肿瘤而无需开刀，从而大大降低了病人的痛苦和康复时间。

7.安全性：医用直线加速器采用了多种安全措施，以确保辐射治疗的安全性。

加速器内部配有多重屏蔽，能够有效地防止辐射泄漏。

此外，加速器还配备了安全软件和设备，能够监测和控制辐射的剂量和传递过程。

8.融合其他治疗技术：医用直线加速器可以与其他治疗技术融合使用，如外科手术、化学治疗等。

加速器在放疗之前或之后可以与其他治疗方式结合，以最大程度地提高治疗效果。

总之，医用直线加速器作为一种高能辐射治疗设备，具有高能射线产生、能量范围广、高剂量速率、定位准确、灵活性、无创伤、安全性和与其他治疗技术的融合等特点。

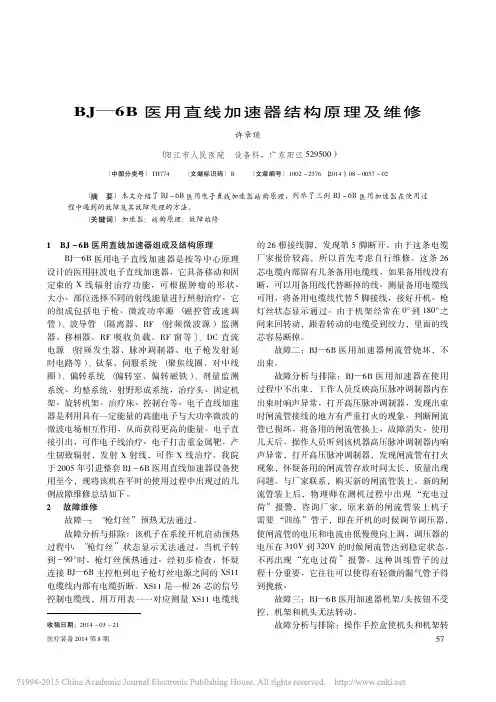

收稿日期：2014－03－21BJ —6B 医用直线加速器结构原理及维修许章顶（阳江市人民医院设备科，广东阳江529500）〔中图分类号〕TH774〔文献标识码〕B〔文章编号〕1002－2376（2014）08－0057－02〔摘要〕本文介绍了BJ －6B 医用电子直线加速器结构原理，列举了三例BJ －6B 医用加速器在使用过程中遇到的故障及其故障处理的方法。

〔关键词〕加速器;结构原理;故障维修1BJ －6B 医用直线加速器组成及结构原理BJ —6B 医用电子直线加速器是按等中心原理设计的医用驻波电子直线加速器，它具备移动和固定束的X 线辐射治疗功能，可根据肿瘤的形状、大小、部位选择不同的射线能量进行照射治疗。

它的组成包括电子枪、微波功率源（磁控管或速调管）、波导管〔隔离器、ＲF （射频微波源）监测器、移相器、ＲF 吸收负载、ＲF 窗等〕、DC 直流电源（射频发生器、脉冲调制器、电子枪发射延时电路等）、钛泵、伺服系统（聚焦线圈、对中线圈）、偏转系统（偏转室、偏转磁铁）、剂量监测系统、均整系统、射野形成系统，治疗头、固定机架、旋转机架、治疗床、控制台等。

电子直线加速器是利用具有一定能量的高能电子与大功率微波的微波电场相互作用，从而获得更高的能量。

电子直接引出，可作电子线治疗。

电子打击重金属靶，产生韧致辐射，发射X 射线，可作X 线治疗。

我院于2005年引进整套BJ －6B 医用直线加速器设备使用至今，现将该机在平时的使用过程中出现过的几例故障维修总结如下。

2故障维修故障一：“枪灯丝”预热无法通过。

故障分析与排除：该机子在系统开机启动预热过程中，“枪灯丝”状态显示无法通过，当机子转到－90ʎ时，枪灯丝预热通过。

经初步检查，怀疑连接BJ —6B 主控柜到电子枪灯丝电源之间的XS11电缆线内部有电缆折断。

XS11是一根26芯的信号控制电缆线，用万用表一一对应测量XS11电缆线的26根接线脚，发现第5脚断开。

维修工程[13][14][15][16][17]工作人员接受辐射剂量估测[J].职业与健康,2022,38(5):581-585,589.邢伟平.优质护理服务和辐射防护在18F -F D G PET/CT检查中的应用研究要点构架[J].饮食保健,2021(43):235-236.田燕,肖桂荣,徐珽.我国医疗器械不良事件监测年度报告分析[J].中国药业,2022,31(6):6-12.李娜,张桐,孙爱君.PET/CT显像的伪影问题和质量管理[J].中西医结合心血管病电子杂志,2020,8(20):56.尚康康,焦建国,谢新立,等.上肢位置对PET/CT 检查结果的影响[J].河南医学研究,2020,29(13):2331-2334.Sarikaya I,Sarikaya A.PET/CT Image[18][19][20][21]Artifacts Caused by the Arms[J].J Nucl Med Technol,2021,49(1):19-22.李玲,夏兆云.PET/CT显像伪影形成与处理对策分析[J].影像研究与医学应用,2019,3(3):86-87. 陈蕾蕾,陈自谦,许尚文,等.PET/CT显像常见伪影及质量控制[J].中国医疗设备,2019,34(2):17-20,24.张铃锋,郭林红.心理护理干预在PET/CT全身显像患者中的应用观察[J].临床研究,2022,30(5):175-178.康旭东,张玮,王宇开,等.基于发明专利转让数据的校-企技术转移特征研究[J].科学与管理,2020,40(2):10-19.收稿日期：2022-11-01①山东省肿瘤防治研究院(山东省肿瘤医院)医学装备部 山东 济南 250117作者简介：齐亮，男，(1983- )，硕士，工程师，从事医院医疗器械维修与管理研究工作。

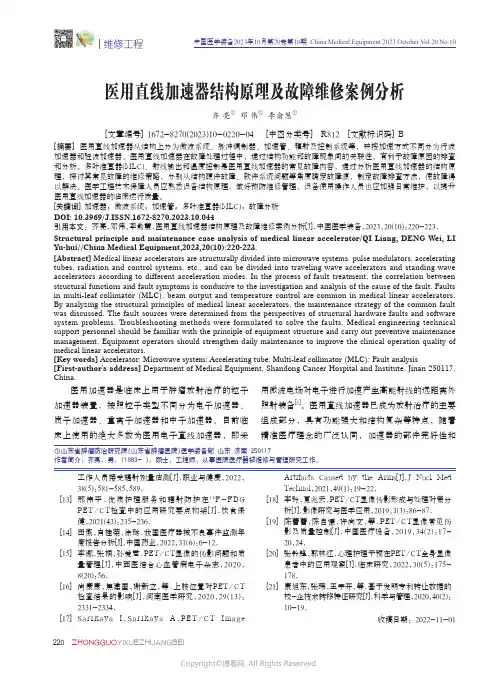

[文章编号] 1672-8270(2023)10-0220-04 [中图分类号] R812 [文献标识码] BStructural principle and maintenance case analysis of medical linear accelerator/QI Liang, DENG Wei, LI Yu-hui//China Medical Equipment,2023,20(10):220-223.[Abstract] Medical linear accelerators are structurally divided into microwave systems, pulse modulators, accelerating tubes, radiation and control systems, etc., and can be divided into traveling wave accelerators and standing wave accelerators according to different acceleration modes. In the process of fault treatment, the correlation between structural functions and fault symptoms is conducive to the investigation and analysis of the cause of the fault. Faults in multi-leaf collimator (MLC), beam output and temperature control are common in medical linear accelerators. By analyzing the structural principles of medical linear accelerators, the maintenance strategy of the common fault was discussed. The fault sources were determined from the perspectives of structural hardware faults and software system problems. Troubleshooting methods were formulated to solve the faults. Medical engineering technical support personnel should be familiar with the principle of equipment structure and carry out preventive maintenance management. Equipment operators should strengthen daily maintenance to improve the clinical operation quality of medical linear accelerators.[Key words] Accelerator; Microwave system; Accelerating tube; Multi-leaf collimator (MLC); Fault analysis[First-author's address] Department of Medical Equipment, Shandong Cancer Hospital and Institute, Jinan 250117, China.[摘要] 医用直线加速器从结构上分为微波系统、脉冲调制器、加速管、辐射及控制系统等，并按加速方式不同分为行波加速器和驻波加速器。

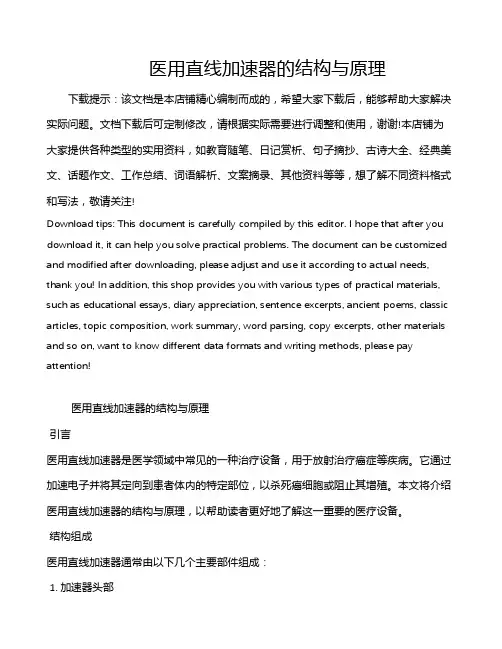

医用直线加速器的结构与原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!医用直线加速器的结构与原理引言医用直线加速器是医学领域中常见的一种治疗设备，用于放射治疗癌症等疾病。

医用电子直线加速器基本原理与结构一、基本原理：医用电子直线加速器的基本原理是利用电子加速器对电子束进行高速加速，然后通过磁铁系统和束流控制系统对电子束进行准确定位和调整，最终通过束流传输系统将高能电子束或光子束投射到患者体内，达到肿瘤治疗的效果。

具体过程如下：1.加速：医用电子直线加速器通过高频电场(电子加速频率通常在3-30MHz)加速装置对电子进行加速，使其能量提高到治疗所需的高能级。

电子直线加速器中一般使用微波电子加速器，如马格努斯型加速器、超高频波导型加速器等。

2.聚焦：在加速过程中，电子束需要经过一系列的磁铁聚焦系统来控制束流的焦点位置和束径。

聚焦系统通常包括透镜磁铁和偏转磁铁，通过调整磁铁的磁场强度和配置来实现对电子束的聚焦和定位。

3.控制：束流控制系统是对电子束进行精确控制和调整的关键部分，它包括束流监测和矫正系统。

束流监测系统可以对电子束进行实时监测，并通过反馈机制对其进行调整和校正，以确保束流的稳定性和精度。

4.辐射治疗：通过束流传输系统，高能电子束或光子束被投射到患者体内的特定部位进行辐射治疗。

电子束和光子束的选择取决于患者的具体情况和治疗需求。

二、结构：1.微波电子加速器：用于加速电子束的装置，通常采用同轴加速器或波导加速器。

加速器中包括微波发生器、加速腔和注入系统等。

2.聚焦系统：通过控制磁场来聚焦束流。

包括透镜磁铁和偏转磁铁等，用于控制束流的焦点位置和束径。

3.控制系统：包括束流监测和矫正系统，用于对束流进行实时监测、调整和校正。

4.辐射治疗系统：包括束流传输系统和治疗装置。

束流传输系统是将电子束或光子束从加速器传输到患者体内的装置，通常包括束流导向器和准直器等。

治疗装置用于定位和照射特定部位。

5.控制台：用于操作和控制整个医用电子直线加速器的设备，包括监测仪器、调整装置和控制器等。

总结：医用电子直线加速器利用电子加速器对电子束进行高速加速，然后通过磁铁系统和束流控制系统对电子束进行准确定位和调整，最终将高能电子束或光子束投射到患者体内进行肿瘤治疗。

医用直线加速器原理医用直线加速器是一种常用于肿瘤放疗的高科技医疗设备，它能够产生高能量的X射线，用于照射肿瘤组织，达到杀灭肿瘤细胞的治疗效果。

那么，医用直线加速器的原理是什么呢？首先，我们需要了解医用直线加速器的基本构造。

医用直线加速器主要由微波发生器、加速腔、X射线靶、照射装置等部分组成。

其中，微波发生器产生高频微波电磁波，加速腔中的电子受到微波电磁波的作用而加速，最终撞击X射线靶产生高能X射线。

其次，医用直线加速器的工作原理可以简单描述为，利用高频微波电磁波加速电子，使其获得高能量，然后将高能电子撞击X射线靶，产生高能X射线。

这些X射线经过过滤和调节后，可以精确地照射到肿瘤组织，实现肿瘤的放射治疗。

在医用直线加速器中，微波发生器产生的高频微波电磁波是医用直线加速器能够正常工作的关键。

微波电磁波的频率和功率会影响到加速器中的电子加速情况，从而影响到最终产生的X射线的能量和强度。

因此，微波发生器需要精确控制微波电磁波的频率和功率，以确保加速器能够产生符合治疗要求的X射线。

另外，加速腔也是医用直线加速器中至关重要的部分。

加速腔内部设计有精密的结构，能够有效地将微波电磁波转化为电子的动能，使电子获得高能量。

加速腔的设计和制造需要考虑到电子束的稳定性和均匀性，以及能量的损失情况，确保最终产生的X射线能够满足医疗治疗的要求。

除此之外，X射线靶的材料和结构也对医用直线加速器的性能有着重要影响。

X射线靶需要能够承受高能电子的撞击，并产生高能X射线。

因此，X射线靶的材料需要具有良好的导热性和耐热性，以及足够的密度和厚度，以确保X射线的产生和输出。

综上所述，医用直线加速器的原理是利用高频微波电磁波加速电子，产生高能X射线，用于肿瘤放疗。

微波发生器、加速腔和X射线靶是医用直线加速器中的关键部件，它们的设计和制造对加速器的性能和治疗效果有着重要影响。

通过对医用直线加速器原理的深入理解，可以更好地应用和维护这一高科技医疗设备，为肿瘤患者提供更有效的放射治疗。

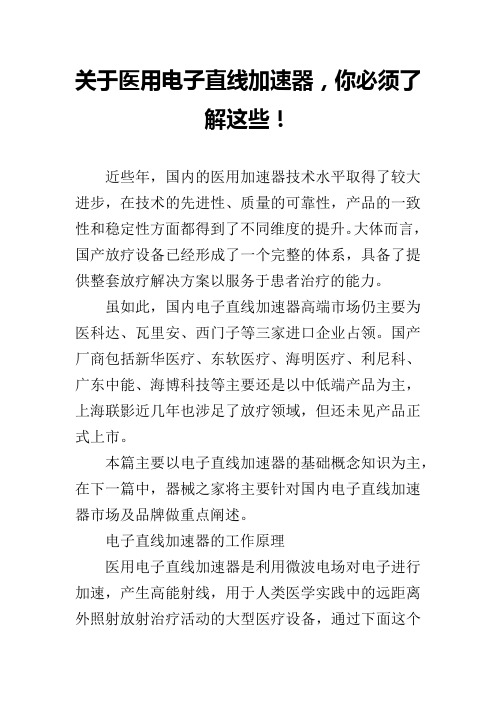

关于医用电子直线加速器，你必须了解这些！近些年，国内的医用加速器技术水平取得了较大进步，在技术的先进性、质量的可靠性，产品的一致性和稳定性方面都得到了不同维度的提升。

大体而言，国产放疗设备已经形成了一个完整的体系，具备了提供整套放疗解决方案以服务于患者治疗的能力。

虽如此，国内电子直线加速器高端市场仍主要为医科达、瓦里安、西门子等三家进口企业占领。

国产厂商包括新华医疗、东软医疗、海明医疗、利尼科、广东中能、海博科技等主要还是以中低端产品为主，上海联影近几年也涉足了放疗领域，但还未见产品正式上市。

本篇主要以电子直线加速器的基础概念知识为主，在下一篇中，器械之家将主要针对国内电子直线加速器市场及品牌做重点阐述。

电子直线加速器的工作原理医用电子直线加速器是利用微波电场对电子进行加速，产生高能射线，用于人类医学实践中的远距离外照射放射治疗活动的大型医疗设备，通过下面这个视频来了解一下电子直线加速器的工作原理：它能产生高能X射线和电子线，具有剂量率高，照射时间短，照射野大，剂量均匀性和稳定性好，以及半影区小等特点，广泛应用于各种肿瘤的治疗，特别是对深部肿瘤的治疗。

医用电子直线加速器的分类01按输出能量划分按照输出能量的高低划分，医用电子直线加速器一般分为低能机、中能机和高能机三种类型。

不同能量的加速器的X射线能量差别不大，一般为4、6、8MV，有的达到10MV以上。

低能医用电子直线加速器低能医用电子直线加速器是一种经济实用的放射治疗装置，可以满足约85%需进行放射治疗的肿瘤患者的需要，而需要进行放射治疗的肿瘤患者又占全部肿瘤患者的70%左右。

(1)只提供一挡X-辐射，用于治疗深部肿瘤，x-辐射能量4—6MV，采用驻波方式时加速管总长只有30cm左右，无需偏转系统，同时还可省去聚焦系统及束流导向系统，加速管可直立于辐射头上方，称为直束式。

直束式的一个优点是靶点对称。

(2)加速管输出剂量率经过在大面积范围均整后一般为2-3Gy/min·m，设计良好时可达4-5Gy/min·m，一次治疗时间仅约需1min。

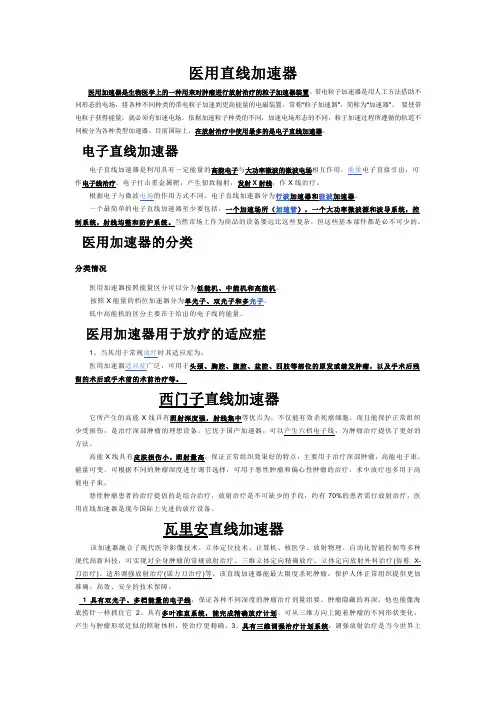

医用直线加速器医用加速器是生物医学上的一种用来对肿瘤进行放射治疗的粒子加速器装置。

带电粒子加速器是用人工方法借助不同形态的电场，将各种不同种类的带电粒子加速到更高能量的电磁装置，常称“粒子加速器”，简称为“加速器”。

要使带电粒子获得能量，就必须有加速电场。

依据加速粒子种类的不同，加速电场形态的不同，粒子加速过程所遵循的轨道不同被分为各种类型加速器。

目前国际上，在放射治疗中使用最多的是电子直线加速器。

电子直线加速器电子直线加速器是利用具有一定能量的高能电子与大功率微波的微波电场相互作用，能量电子直接引出，可作电子线治疗。

电子打击重金属靶，产生韧致辐射，发射X射线，作X线治疗。

根据电子与微波电场的作用方式不同，电子直线加速器分为行波加速器和驻波加速器。

一个最简单的电子直线加速器至少要包括，一个加速场所（加速管），一个大功率微波源和波导系统，控制系统，射线均整和防护系统。

当然市场上作为商品的设备要远比这些复杂，但这些基本部件都是必不可少的。

医用加速器的分类分类情况医用加速器按照能量区分可以分为低能机、中能机和高能机。

按照X能量的档位加速器分为单光子、双光子和多光子。

低中高能机的区分主要在于给出的电子线的能量。

医用加速器用于放疗的适应症1、当其用于常规放疗时其适应症为：医用加速器适应症广泛，可用于头颈、胸腔、腹腔、盆腔、四肢等部位的原发或继发肿瘤，以及手术后残留的术后或手术前的术前治疗等。

西门子直线加速器它所产生的高能X线具有照射深度强，射线集中等优点为，不仅能有效杀死癌细胞，而且能保护正常组织少受损伤，是治疗深部肿瘤的理想设备。

它优于国产加速器，可以产生六档电子线，为肿瘤治疗提供了更好的方法。

高能X线具有皮肤损伤小，照射量高，保证正常组织效果好的特点，主要用于治疗深部肿瘤，高能电子束，能量可变，可根据不同的肿瘤深度进行调节选择，可用于恶性肿瘤和偏心性肿瘤的治疗，术中放疗也多用于高能电子束。

恶性肿瘤患者的治疗提倡的是综合治疗，放射治疗是不可缺少的手段，约有70%的患者需行放射治疗，医用直线加速器是现今国际上先进的放疗设备。

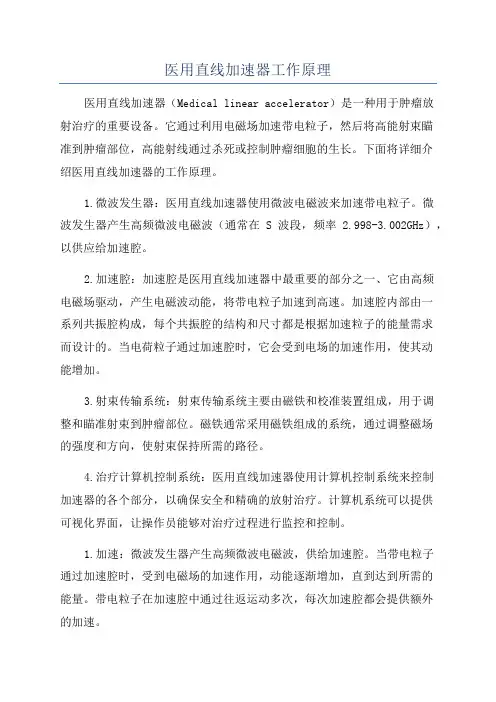

医用直线加速器工作原理医用直线加速器（Medical linear accelerator）是一种用于肿瘤放射治疗的重要设备。

它通过利用电磁场加速带电粒子，然后将高能射束瞄准到肿瘤部位，高能射线通过杀死或控制肿瘤细胞的生长。

下面将详细介绍医用直线加速器的工作原理。

1.微波发生器：医用直线加速器使用微波电磁波来加速带电粒子。

微波发生器产生高频微波电磁波（通常在S波段，频率2.998-3.002GHz），以供应给加速腔。

2.加速腔：加速腔是医用直线加速器中最重要的部分之一、它由高频电磁场驱动，产生电磁波动能，将带电粒子加速到高速。

加速腔内部由一系列共振腔构成，每个共振腔的结构和尺寸都是根据加速粒子的能量需求而设计的。

当电荷粒子通过加速腔时，它会受到电场的加速作用，使其动能增加。

3.射束传输系统：射束传输系统主要由磁铁和校准装置组成，用于调整和瞄准射束到肿瘤部位。

磁铁通常采用磁铁组成的系统，通过调整磁场的强度和方向，使射束保持所需的路径。

4.治疗计算机控制系统：医用直线加速器使用计算机控制系统来控制加速器的各个部分，以确保安全和精确的放射治疗。

计算机系统可以提供可视化界面，让操作员能够对治疗过程进行监控和控制。

1.加速：微波发生器产生高频微波电磁波，供给加速腔。

当带电粒子通过加速腔时，受到电磁场的加速作用，动能逐渐增加，直到达到所需的能量。

带电粒子在加速腔中通过往返运动多次，每次加速腔都会提供额外的加速。

2.瞄准：加速后的带电粒子通过射束传输系统，利用磁铁的调整和校准装置的帮助，将射束精确地瞄准到肿瘤部位。

调整磁铁的强度和方向可以控制射束的转向和焦点位置。

3.辐照：一旦射束瞄准到肿瘤部位，高能射线可以穿透皮肤，直接照射到肿瘤组织。

高能射线能够杀死肿瘤细胞或控制其生长，主要通过损伤细胞DNA结构而实现。

医用直线加速器在放射治疗中发挥着重要作用，它可以产生高能的放射射线，精确瞄准治疗部位，并具有快速、准确、非侵入性等优点。

医用直线加速器工作原理
《医用直线加速器工作原理》
医用直线加速器是专为临床应用而设计的一种装置，它的工作原理是将高能的射线（X射线、β射线或γ射线）向治疗部位投射。

它是现代放射治疗的主要技术设备，广泛应用于临床诊断检查和肿瘤放射治疗。

医用直线加速器的工作原理是：当高压脉冲电流被传入到电加速器中时，电子束就会加速在真空管中，从而产生高能的射线（电离辐射），如X射线、β射线或γ射线。

电子束从特定的阴极唤醒，通过加速器管的加速片，传入倾斜的靶板，最后到达最终靶（患者）。

由于电子的各种性质，由电加速器产生的电子束中存在多种不同能量的电子，这些电子经过加速后能量较高，因此在最终抵达靶位处，电子能量分布井然有序，从而产生一致的射线束，而这致射线束才是进行放射治疗的有效工具。

通过把电子束从加速器管中注入到治疗部位会发生穿透放射损伤，进而对细胞癌细胞、正常细胞和细胞外的组织进行管控，从而实现放射治疗的目的。

而靶位则是专为患者定位治疗的部位，由于病理学特点不同，患者的放射治疗部位不同，因此医用直线加速器也必须能够实现精确定位投射。

总之，医用直线加速器的原理是将高能射线由高压脉冲电流驱动的电子束从加速器管中注入，加速后穿过倾斜的靶板，最终抵达靶位而对细胞、细胞外的组织进行穿透放射损伤，从而实现的放射治疗的
目的。

医用直线加速器原理医用直线加速器是目前医疗领域中最主要的放射治疗设备之一，它能够向人体内部发射精确剂量的高能电子或光子，从而对癌症等疾病进行有效的治疗。

该设备的核心原理是加速和聚焦电子流和光子流，使其达到足够高的能量和剂量以杀死癌细胞。

医用直线加速器主要由以下几个部分组成：加速器头、光束形成系统、治疗治区（治疗床）、控制系统和安全系统等。

加速器头是整个医用直线加速器的主要组件之一，它包含了加速器管和聚焦磁铁等重要组件。

加速器管是产生电子流或光子流的部分，它由一个加速电极和一个螺旋线圈构成。

该组件能够通过交替的电磁波，在加速电极上产生电场和螺旋线圈周围产生的磁场，从而将电子流或光子流加速到高能状态。

聚焦磁铁则是用于聚焦电子流或光子流的部分，它能够将电子或光子聚焦在一个极小的区域内，以达到高能量和高剂量。

光束形成系统是用于决定和控制光子束参数的部分，它包含了准直器、过滤器、扫描磁铁、照射器等。

准直器是用于控制光子流的方向和大小，从而使其能够尽可能地覆盖治疗区域内的肿瘤组织而不伤及正常组织。

过滤器则是用于控制光子束的能量，以便对不同深度的组织进行有效治疗。

扫描磁铁可以使光子束在治疗区内来回扫描，以覆盖整个治疗区域。

照射器则是用于选择和改变光子束的形状和大小，以适应不同形状和大小的肿瘤组织。

治疗治区（治疗床）是用于将患者定位于正确位置并保持稳定姿势的部分。

治疗床的设计应能使患者舒适地接受治疗，并且能够提供适当的支撑和保护。

它还应该能够进行目标定位和导航，以确保光子束或电子流能够准确地照射到肿瘤组织中。

控制系统是用于控制整个医用直线加速器的部分，它由软件和硬件组成。

软件系统用于选择和控制设备的不同参数，以适应不同类型和位置的肿瘤组织。

硬件系统则用于控制加速器头、光束形成系统和治疗床等各个组件的运动和操作。

安全系统是用于确保患者和医护人员安全的系统。

它包含了防护屏障、辐射监测器、交锁机制等组件，以防止人员误入辐射区域或被不当照射。

医用电子直线加速器介绍分析医用电子直线加速器（Medical Linear Accelerator）是一种常见的治疗放射肿瘤的设备，是放射治疗中不可或缺的工具。

它利用电子束的高能量辐射来杀灭癌细胞，同时最小化对周围健康组织的危害。

本文将对医用电子直线加速器进行综合介绍和分析。

医用电子直线加速器最主要的功能是产生高能量的电子束，用于癌细胞的治疗。

其工作原理基于电子的特性，通过加速电子到极高的速度，使其具有高能量。

这些高能量的电子可以精确地定位和杀灭癌细胞，从而达到治疗的效果。

通过调节加速器的参数，医生可以控制电子束的深度和形状，以便适应不同位置和形状的肿瘤。

1.加速器：加速器是整个设备的核心，用于加速电子到高能量。

它通常由一系列电子加速器组成，其中包括电子枪、微波加速器和散噪器。

这些部件能够将电子加速到接近光速，并使其达到高能量。

2.制动器和滤波器：为了使电子束能够定位到目标肿瘤区域，制动器和滤波器被用于调节电子束的能量和深度。

制动器可以调整束流的能量，以适应不同的治疗需求。

滤波器则用于去除束流中的低能量成分，以减少对患者的伤害。

3.准直系统：准直系统用于控制电子束的形状和方向。

它通常由多个准直器组成，可以根据需要调整电子束的形状和尺寸。

这样，医生可以精确地控制电子束的照射范围，以减少对健康组织的伤害。

4.检测和监测系统：检测和监测系统用于实时监控电子束的位置和能量。

医生可以根据这些数据进行调整和决策，以确保治疗的准确性和安全性。

这些系统通常包括摄像机、探测器和计算机。

1.高能量：医用电子直线加速器可以产生高能量的电子束，使其能够深入肿瘤组织并精确杀灭癌细胞。

2.精确定位：通过调整和控制电子束的形状、方向和能量，医生可以精确地定位和治疗肿瘤组织，最小化对周围健康组织的损害。

3.高效：医用电子直线加速器的治疗时间通常较短，可以提高治疗效果和患者的舒适度。

4.灵活性：医用电子直线加速器可以根据不同的治疗需求进行调整和配置，以适应不同位置和形状的肿瘤。

医用直线加速器原理
医用直线加速器是一种常见的肿瘤放疗设备，它利用高能X射
线或电子束对肿瘤组织进行精确照射，以达到治疗目的。

其原理主
要包括加速、聚焦、定位和照射等几个方面。

首先，医用直线加速器的原理之一是加速。

它利用高频微波电
场将电子加速至接近光速，形成高能束流。

这些高能电子束流在加
速器内部通过一系列加速腔和磁场的作用，逐渐增加能量，最终形
成高能的X射线或电子束。

其次，医用直线加速器的原理还涉及到聚焦。

加速的电子束流
通过磁场的调控，使得其聚焦成一个细小的束流，这样可以提高X
射线或电子束的穿透力和照射精度，同时减少对周围正常组织的伤害。

另外，医用直线加速器还需要进行定位。

在放疗治疗过程中，
需要确保X射线或电子束能够准确照射到肿瘤组织上，而不对周围
健康组织造成伤害。

因此，医用直线加速器配备了精确的定位系统，可以根据患者的具体位置和肿瘤的大小形状进行精确的定位，确保
照射的准确性和安全性。

最后，医用直线加速器的原理还包括照射。

经过加速、聚焦和
定位等步骤，高能X射线或电子束最终被照射到患者的肿瘤组织上，以达到治疗的目的。

照射过程需要严格控制剂量和照射时间，以确
保治疗的有效性和安全性。

总的来说，医用直线加速器是一种利用高能X射线或电子束对
肿瘤组织进行精确照射的放疗设备，其原理包括加速、聚焦、定位
和照射等几个方面。

通过精确的技术控制，医用直线加速器可以提
供高质量的肿瘤放疗治疗，为患者带来更好的治疗效果和生活质量。

医用直线加速器工作原理医用直线加速器是一种用于医学治疗的重要设备，其工作原理是利用电子流的加速和聚焦，产生高能量的电磁辐射，用于破坏肿瘤细胞。

本文将详细介绍医用直线加速器的工作原理。

我们来了解一下医用直线加速器的组成部分。

医用直线加速器主要由电子枪、微波加速器、束流传输系统、治疗头、控制系统等部分组成。

电子枪是医用直线加速器的核心部分，它能产生高能电子束。

电子枪由阳极、阴极、对流管、加速管等部分组成。

阴极发射电子，经过对流管和加速管的加速作用，电子被加速到高速并聚焦形成电子束。

微波加速器是将电子束加速到高速的关键部分。

它主要由微波发生器、微波引导管等部分组成，通过微波引导管将微波能量传递到电子束中，使电子束加速到接近光速的速度。

束流传输系统主要用于束流的传输和聚焦。

束流传输系统由扫描磁铁、聚焦磁铁、束流传输管等部分组成。

扫描磁铁用于控制束流的位置，聚焦磁铁用于控制束流的大小和形状，束流传输管用于将束流传输到治疗头。

治疗头是医用直线加速器的治疗部位，主要用于将高能电子束转化为X射线，用于肿瘤治疗。

治疗头由电子散射器、滤波器、准直器、患者支架等部分组成。

电子散射器是用于将电子束散射成均匀的X 射线，滤波器用于过滤掉不需要的低能量X射线，准直器用于控制X射线的方向和大小，患者支架用于固定患者。

控制系统是医用直线加速器的管理系统，它主要负责医用直线加速器的控制和监控。

控制系统由计算机、监视器、控制器等部分组成，可以控制加速器的运行、监测加速器的状态和参数，并进行数据记录和处理。

医用直线加速器的治疗原理是利用高能电子束或X射线的辐射效应，破坏肿瘤细胞的DNA链，使其失去生长和繁殖能力。

在治疗过程中，医用直线加速器会通过控制电子束或X射线的能量、剂量、方向和时间等参数，精确地照射肿瘤部位，最大限度地杀灭肿瘤细胞，保护周围正常组织。

医用直线加速器是一种重要的医疗设备，其工作原理是利用电子流的加速和聚焦，产生高能量的电磁辐射，用于肿瘤治疗。

医用电子直线加速器原理LINAC设备由加速器和辐射治疗系统两部分组成。

首先，LINAC加速器部分包括加速模块、微波发射装置和磁聚焦系统。

加速器模块由一系列加速腔组成，每个加速腔内都有电场，在加速腔回路中形成空穴，这些空穴将电子推动至下一个加速腔，从而产生加速效果。

加速腔中的加速器模块由能产生交变电场的射频电源供给电能。

粒子加速主要在两个夹角为π的排列的圆柱形加速腔中进行。

由于加速腔连接的连接腔中含有静电场可以很好地限制电子束的横向扩散，保证粒子束的长度变化不大。

由于每个加速腔可以产生辐射，为了保持加速腔辐射的相位一致，采用共振腔频率和改变高频电源的频率来匹配。

其次，被加速的电子束会经过磁聚焦系统。

磁聚焦系统由一对电磁铁组成，用来控制粒子束的发散度和聚焦精度。

这是通过调整磁铁的磁场来实现的，磁场引力势能可以聚焦束流，使其保持尽可能小的截面，保持束流的密度和运动方向。

加速器产生的高能电子束进一步传送到辐射治疗系统。

在辐射治疗系统中，高能电子束通过一系列的衰减装置，如选择器和准直器，来准确控制束流的形状和方向。

选择器用于选择所需的能量和深度。

准直器则用于调整束流的方向，并确保它覆盖到肿瘤区域，并保护周围正常组织不受辐射。

在辐射治疗过程中，高能电子束被定向到患者身上的肿瘤部位。

高能电子束与患者体内的组织相互作用，放射出X射线和伽马射线等电磁辐射。

这些辐射进一步与肿瘤细胞相互作用，导致细胞的损伤和死亡。

需要注意的是，LINAC通过具有高度可调参数的高能电子束，可以在治疗过程中根据需要灵活地选择治疗深度和剂量分布。

此外，它还可以产生高度均匀的辐射场，并能快速实现束流的启停操作，以及适应不同形状和尺寸的肿瘤。

总而言之，医用电子直线加速器通过加速高能电子束并用其进行放射治疗的原理，为癌症患者提供了一种有效的治疗手段。

它的原理基于微波加速器、磁聚焦系统和辐射治疗系统的协同作用，使其能够实现高能束流的产生、控制和导向。

医用电子直线加速器原理第一部分：加速器这里所说的加速，是指将电子束的能量加速到所需的高能水平，高能电子是治疗癌症的一种有效方法。

在癌细胞中，电子束能够产生电离作用，从而破坏DNA和其他细胞结构。

第二部分：病灶定位为了确保治疗只对癌细胞而不是正常细胞产生影响，医用电子直线加速器配备了一套精确的病灶定位系统。

这个系统通常由X射线设备和计算机辅助技术组成。

在治疗之前，医生会使用X射线设备对患者进行扫描，以确定癌细胞的确切位置和形状。

然后，计算机会根据扫描结果自动生成治疗计划，包括照射方向、剂量分配和照射次数。

在治疗期间，医生使用辐射治疗装置将患者置于准确定位的位置，然后根据计划照射癌症区域。

这确保了治疗过程中只有癌细胞受到辐射，减少了对周围组织的损害。

第三部分：辐射治疗当病灶定位完成后，医生可以开始使用医用电子直线加速器进行辐射治疗。

高能电子束通过扫描和旋转技术，可以将剂量均匀地分布到整个癌症区域。

在治疗期间，电子束以高速通过病灶区域，与癌细胞相互作用。

这种作用可以导致癌细胞的DNA损伤，从而使癌细胞无法生长和繁殖。

这种作用也会抑制癌细胞的扩散并促使它们死亡。

辐射治疗通常需要持续几周或几个月，医生会根据病情和患者的反应来制定具体的治疗计划。

在治疗过程中，医生还会定期监测患者的病情，并根据需要进行调整。

总之，医用电子直线加速器利用高能电子束来破坏癌细胞，从而抑制其生长和扩散。

它通过加速器、病灶定位和辐射治疗三个部分实现治疗效果。

这种设备在肿瘤科治疗中具有重要地位，使得癌症患者能够接受更精确、个性化的治疗。
