FZRN25真空负荷开关
产品介绍：
上海红申电气集团在FZRN25-12的基础上研发出XCFZRN25系列真空负荷开关及其组合电器。
一、产品概述
XC-FZRN25系列真空负荷开关及其组合电器是新一代中压开关元件产品。
FZRN25是应用真空灭弧的原理来实现12kV线路上过载及短路故障保护的真空负荷开关，产品具有结构紧凑、体积小、技术性能优越、外形美观等特点，可广泛应用于环网开关设备、箱
式变电站、等配电设备中。
二、性能
FZRN25真空负荷开关有各种电流等级及不同安装方式的产品系列，属于频繁性使用的开关设备，其机械及电器寿命可达10000次以上。
FZRN25真空负荷开关具备了20kA的短路分断能力（或配熔断器组合电器时交接电流/转移电流为3150A）及等同于断路器的保护功能。
FZRN25F熔断器组合电器综合了真空灭弧室高分断的能力以及熔断器在大电流短路时反时限速断的优势。
因此它能似断路器单独的多次开断过载电流（真空灭弧室），也可达到10ms以下的速断（熔断器），电寿命长，能配远动操作系统，可整定电流特性的智能式开关。
三、使用环境条件
设备正常使用条件
1 周围环境温度：上限＋40℃，下限-25℃；
2 相对湿度：日平均值不大于95％，月平均值不大于90％；
3 海拔高度：不高于1000m；
4 饱和蒸气压：日平均值不大于2.2x10-3Mpa，月平均值不大于1.8x10-3Mpa；
5 安装地点：无火灾、爆炸危险、严重污秽、化学腐蚀及经常性剧烈振动的场所；
红申集团生产车间：。
环网柜简介为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。
这种供电方式简称为环网供电。
在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。
该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。
环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。
目前环形柜产品种类很多，如HK-10、MKH-10、8DH-10、XGN-15和SM6系列。
环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。
它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。
环网柜一般分为空气绝缘和SF6绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。
柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6绝缘的负荷开关为SF6式，由于SF6气体封闭在壳体内，它形成的隔断断口不可见。
环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可靠接地。
产气式、压气式和SF6式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。
环网与环网柜环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。
这样的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。
HXGN15-12型六氟化硫高压环网柜1、概述1.1 本技术描述中的所有技术内容、技术参数、采用的标准及所选用的设备和材料均能符合招标文件的要求。
1.2 SF6型环网开关柜系三相交流额定电压3～10kV，额定频率50Hz的户内成套配电装置。
适合用于工厂企业、住宅小区、高层建筑及矿山港口等配电系统，并可组合成环网系统作为三相交流环网、双辐射供电单元或线路终端的供、配电之用，并起着接受、分配、控制电能及保护电器设备安全运行的作用。
外壳的防护等级为IP3X，能满足有关高压开关设备“五防”要求。
1.3 本技术描述根据本公司多年的制造经验和本公司的先进技术作出2、基本依据所有设备的制造、测试和安装均采用中国国家标准，同时满足相应的IEC标准。
主要标准号如下：GB3906 《3～35KV交流金属封闭开关设备》GB11022 《高压开关设备通用技术条件》GB3804 《交流高压负荷开关》GB16926 《交流高压负荷开关—熔断器组合电器》GB50174 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB191 《包装贮运标志》DL/T402 《交流高压断路器订货技术条件》DL/T404 《户内交流高压开关柜订货条件》DL/T593 《高压开关设备的共用订货技术条件》IEC298 《交流金属封闭开关设备和控制设备》IEC60420 《高压交流开关熔断器》3、正常使用环境条件3.1 户内使用。
3.2 海拔高度不高于1000m。
3.3 相对湿度不大于90%（+25℃）。
3.4 环境温度：周围空气不超过+40℃，不低于-10℃。
3.5 地震裂度不超过8度。
3.6 安装地点：无火灾、爆炸危险、化学腐蚀及剧烈振动的场所。
4、技术数据FLN36-12型负荷开关，其主要技术数据见下表：本次投标采用上海红申主要方案有进线柜和出线柜a)进线柜方案柜内主回路有一台上海红申FLN36-12/T630-20型SF6负荷开关、它配装隔离刀，酌情还可配装接地刀，组成三者共装在一个机架上，并互有联锁。
红申集团（上海）有限公司VSARC2-12
产品结构介绍
•真空隔离负荷开关为模块式产品；框架结构，结构紧凑，集成了隔离开关、真空负荷开关、熔断器、接地开关为一体的高性能高压电器产品。
•体积小：宽度在分合状态下：真空负荷开关宽度≤299mm。
•参数高：真空负荷开关额定电流达1250A；组合电器额定电流达200A，可保护2000kVA的变压器。
•进线隔离开关与接地开关联动，接地开关分开后则同一动作内进线隔离开关便合上。
•旋转式隔离开关，分闸后具有可见的断口。
•真空隔离负荷开关与隔离（接地）开关之间有机械联锁防止误操作。
确保隔离开关合闸后方可合真真空负荷开关；真空负荷开关分闸后方可分闸隔离开关。
•负荷开关可选装电操机构，为电动、手动两用，可实现远距离控制。
•可选装辅助开关、分励及过流脱扣器。
•真空负荷开关分合闸速度不受人力操作的大小影响。
•防误机构满足成套高压设备”五防”的要求。
产品结构特点
•FZN61开关是一款模块化设计的产品，它集真空开关，隔离开关、接地开关、熔断器座、操作面板开关元件于一体，可选择电动操作、辅助接点。
•旋转式隔离开关，分闸后具有明显的断口，隔离开关与接地开关属于联动操作，同时与真空开关、柜门之间的机械互锁也满足成套高压设备“五防”联锁要求。
•尤其是面板操作孔内也增加“互锁”的联锁功能，使整个开关前后具有双重“五防”联锁功能。
•开关体积小，宽度在分合状态下真空负荷开关宽度≤299mm，参数以真空负荷开关额定电流达1250A，组合电器额定电流达200A，可保护2000KVA的变压器。
产品外形尺寸图。
FLN36-12、FLRN36-12D系列10KV负荷开关使用说明书上海HongShen电气有限公司一、概述FL(R)N36-12D型户内高压SF6负荷开关为额定电压12KV的户内开关设备,采用SF6气体为灭弧和绝缘介质，集合闸、隔离和接地三个工位，具有体积小，安装使用方便和对环境适用性强的特点。
FL(R)N 36-12D型户内高压SF6负荷开关适配智能控制单元与保护模块，实现“三遥”与后能控制功能，可作为工矿企业、民用供电及二次变电所电器设备的控制和保护。
负荷开关+熔断器组合电器开断故障电流 20ms内，能有效控制故障蔓延及提供同步实现三相馈电隔离，尤其适用于变压器保护及环网供电。
FL(R)N 36-12D /T630-20型户内高压SF6负荷开关（以下简称负荷开关）和DC FL(R)N 36-12D /T125-31.5型组合电器（以下简称组合电器）符合国家标准GB3804-1990《3.6～40.5KV交流高压负荷开关》和GB16926-1997《交流高压负荷开关—熔断器组合电器》。
二、使用环境条件■周围空气温度上限+40℃下限-40℃■环境湿度日平均相对湿度不大于95%月平均相对湿度不大于90%■海拔本公司的设备安装场所具有5000m以下海拔运行经验。
■地震地震烈度不超过8度周围空气应不受腐蚀性可燃性气体、水蒸气等明显污染，应无经常性剧烈震动。
三、主要规格及技术参数* 当形式试验型号，如需要选用其他型号产品，须经相关试验。
* 当开关内的气体压力为零表压时，负荷开关仍可以进行负荷电流的合分闸操作。
四、安装说明FL(R)N 36-12D型SF6负荷开关及其组合电器可配于XGN15-12型户内箱式环网柜、实现多种主接线方案要求。
SF6负荷开关及负荷开关—熔断器组合电器的外形安尺寸。
（见图1）FL(R)N36-12D型SF6负荷开关由弹簧机构和开关本体组成.负荷开关通过压板上4-Ф6.5的孔和开关后面Ф12的孔与柜体进行固定连接。

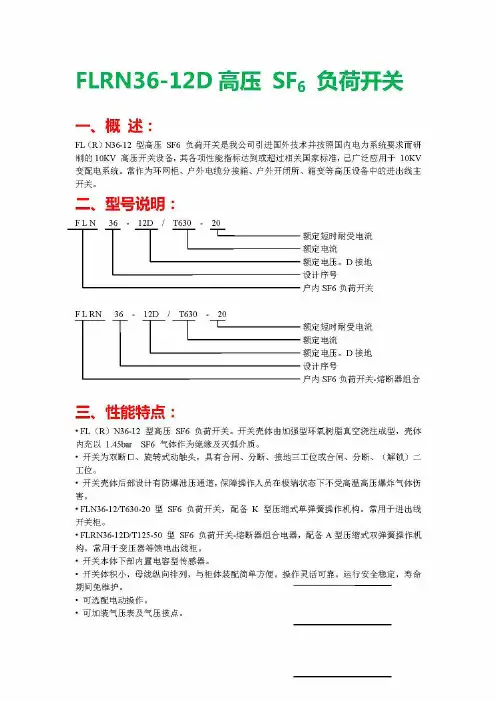

上海红申FLRN36-12D 负荷开关一、概述：FL（R）N36-12 型高压SF6 负荷开关是我公司引进国外技术并按照国内电力系统要求而研制的10KV 高压开关设备，其各项性能指标达到或超过相关国家标准，已广泛应用于10KV 变配电系统。
常作为环网柜、户外电缆分接箱、户外开闭所、箱变等高压设备中的进出线主开关。
二、型号说明：F L N 36 - 12D / T630 - 20额定短时耐受电流额定电流额定电压。
D接地设计序号户内SF6负荷开关F L RN 36 - 12D / T630 - 20额定短时耐受电流额定电流额定电压。
D接地设计序号户内SF6负荷开关-熔断器组合三、性能特点：• FL（R）N36-12 型高压SF6 负荷开关。
开关壳体由加强型环氧树脂真空浇注成型，壳体内充以1.45bar SF6 气体作为绝缘及灭弧介质。
• 开关为双断口、旋转式动触头，具有合闸、分断、接地三工位或合闸、分断、（解锁）二工位。
• 开关壳体后部设计有防爆泄压通道，保障操作人员在极端状态下不受高温高压爆炸气体伤害。
• FLN36-12/T630-20 型SF6 负荷开关，配备K 型压缩式单弹簧操作机构。
常用于进出线开关柜。
• FLRN36-12D/T125-50 型SF6 负荷开关-熔断器组合电器，配备A型压缩式双弹簧操作机构。
常用于变压器等馈电出线柜。
• 开关本体下部内置电容型传感器。
• 开关体积小，母线纵向排列，与柜体装配简单方便。
操作灵活可靠。
运行安全稳定，寿命期间免维护。
• 可选配电动操作。
• 可加装气压表及气压接点。
四、符合标准：GB3804 GB3906 GB11022 GB16926 IEC298 IEC265 等五、技术参数：六、生产实况：七、企业简介：企业机构：上海红申电气有限公司法人代表：刘董事长注册资本：人民币9000万经营模式：生产加工、经销批发员工数量：1200人主要市场：大陆;西欧;东南亚;客户类型：国家电网公司、成套厂、大中型建筑工程所属行业：配电输电设备;开关;产品信息：成套大类（高低压电器、变压器、箱变）品牌：红申HS特色产品：SF6大类(FLN36-12、FLRN36-12D）。
FLN(R)N36-12D型六氟化硫负荷开关概述：FLN36-12六氟化硫负荷开关，FLN36-12D、FLRN36-12D型户内交流高压六氟化硫负荷开关、负荷开关-熔断器组合电器及可装电缆头式负荷开关是消化吸收国外先进技术，结合我国的运行要求，自行设计研制而成。
该产品经全面型式试验，性能符合GB3804《3-63kV 交流高压负荷开关》、GB16926《高压负荷开关-熔断器组合电器》、IEC60265、IEC60420标准要求。
该产品设计有“合-会-接地”三工位灭弧室，联锁可靠，断口绝缘强度高，大爬距设计，出线端用均压保护罩保护。
装电缆头式负荷开关，其出线端装可触摸型电缆前接头，进出线安装高压电缆，配用在电缆分支(接)箱内。
开关特殊的动密封和固定密封设计，密封可靠，并且在明显位置装有压力表，供运行时监视，确保运行安全，是装备城市电网的新一代高压开关设备。
本产品适用于三相交流10kV、50Hz的电力系统中，作为工矿企业、高层建筑、住宅小区、预装式变电站场所，用来开断、关合负载电流、故障电流，控制和保护线路与配电变压器之用。
型号含义：使用环境条件：周围空气温度-15℃-+400C;海拔高度:不超过1000m；湿度条件:日相对湿度的平均值不超过95%，月相对湿度平均值不超过90%，日水蒸汽压力的平均值不超过2.2kPa，月水蒸汽压力平均值不超过1.8kPa；周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染；来自开关设备和控制设备外部的振动或地动是可以忽略的；在二次系统中感应的电磁干扰的幅值不超过1.6kV。
特殊使用条件根据国家标准GBjT11022-1999《高压开关设备和控制设备标准的共用技术要求》的规定，断路器应在正常使用条件下运行。
若用户使用的工作条件与正常使用条件有差异，如:安装地点在海披超过1000m、周围空气温度超过正常使用条件规定的限值或高湿易产生凝露的地方，应和制造厂进行协商，并取得一致意见。
