设计院上图电气

电气专业施工图设计要点强电专业一、低压配电房及供电系统1、低压配电柜选用GCK型抽屉柜。

2、在设计配电房布置时，应尽量使变压器至低压柜的密集型母线最短及减少母线之间交叉。

3、低压柜的框架开关型号应比整定值大一级（供电局要求，以免招标后修改）。

4、配电房的布置、设备选型应周全考虑，配电房室内地面标高应比配电房外高（具体数值，按规范执行），从防水及防鼠方面考虑，配电房应考虑设门槛。

5、配电柜使用的断路器，建议采用失压延时跳闸的断路器，以避免雷电等引起的误动6、设计单位应对设备系统方案进行详细对比后，由甲乙双方协商确定最终方案。

如供电系统的接线方式及运行方式（应考虑到今后物业管理的运行费用）。

7、在选择配电房位置时，除按规范规定应考虑的各种因素外，还应考虑：当项目用地有明确的“居住”及“公共”等不同性质的用地时，在项目设计中应避免将居住建筑的设备用房，布置在“非居住用地上”。

8、为尽量减少低压柜的数量，请在低压供、配电系统设计时，尽量避免全部采用放射式供电的方式，应与其它供电方式综合考虑。

9、塑壳开关、框架开关、微型断路器的型号及品牌的选择，甲方将根据各项目阶段的市场情况及万科总部的招标情况进行确定。

请设计单位在设计阶段与甲方联系确定。

二、发电机房1、对给排水专业的要求（1）柴油发电机组产生的废气必须经过净化处理后方可排出，给排水专业在发电机房适当位置预留一定压力的给水接口。

（2）机房内设计废水排水明沟，柴油发电机的净化处理后的废水经排水明沟引出,明沟进出发电机房处须有防鼠措施。

2、对电气专业的要求在发电机房内应设双电源切换箱（市电、发电机电源），保证发电机房风机双电源供电，手动、自动切换启动，并且能实现在消防控制中心远程操作，保证该处风机供电的连续性。

三、公共部分1、给电视放大器箱、网络交换箱、可视对讲箱预留电源，特别是多层，弱电箱集中的位置应预留2-3个电源插座。

2、电表箱、电话交接箱、煤气抄表模块箱及对讲过线盒都为暗装，有线电视放大器箱也应尽量暗装，宽带网络交换机箱为明装，弱电系统箱体宜安装在楼梯间的下部空间隐蔽处。

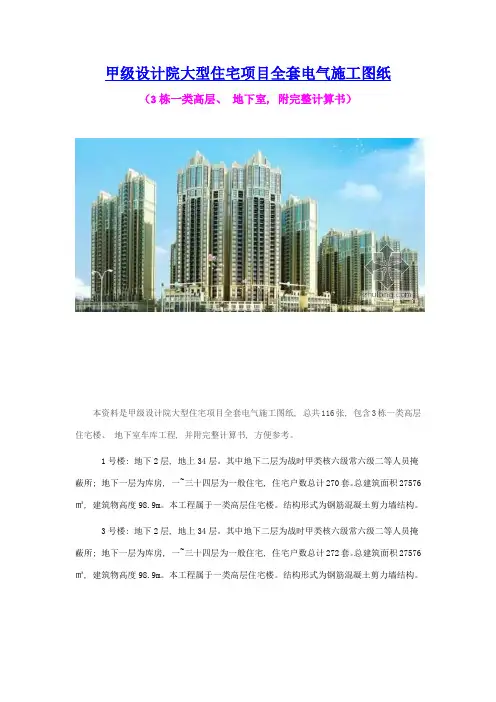

甲级设计院大型住宅项目全套电气施工图纸（3栋一类高层、地下室, 附完整计算书）本资料是甲级设计院大型住宅项目全套电气施工图纸, 总共116张, 包含3栋一类高层住宅楼、地下室车库工程, 并附完整计算书, 方便参考。

1号楼: 地下2层, 地上34层。

其中地下二层为战时甲类核六级常六级二等人员掩蔽所; 地下一层为库房, 一~三十四层为一般住宅, 住宅户数总计270套。

总建筑面积27576㎡, 建筑物高度98.9m。

本工程属于一类高层住宅楼。

结构形式为钢筋混凝土剪力墙结构。

3号楼: 地下2层, 地上34层。

其中地下二层为战时甲类核六级常六级二等人员掩蔽所; 地下一层为库房, 一~三十四层为一般住宅, 住宅户数总计272套。

总建筑面积27576㎡, 建筑物高度98.9m。

本工程属于一类高层住宅楼。

结构形式为钢筋混凝土剪力墙结构。

4号楼: 地下2层, 地上34层。

其中地下二层为车库、地下一层为库房, 地上一~三十四层为一般住宅。

本工程属于一类高层住宅楼。

总建筑面积11394㎡, 建筑物高度98.6mm.结构形式为现浇钢筋混凝土剪力墙结构。

地下车库: 建筑层数为地下二层, 地下二层机械停车, 累计停车位为662辆, 属I 类地下汽车库。

地下一层设置有小区变配电室、换热站; 地下二层设置有水泵房。

其中地下二层第一、二防火分区战时为核六级常六级甲类二等人员掩蔽所。

本工程总建筑面积32267㎡, 地下层地面距室外地面高度: 地下一层4.6m,地下二层9.6m(车库顶板上覆土厚度为1m)。

结构形式为钢筋混凝土框架结构。

建筑物耐火等级: 一级。

本工程防空地下室设置于地下二层, 分为二个防护单元, 第一防护单元人防建筑面积为: 1999㎡,掩蔽面积为: 1387.1㎡; 第二防护单元人防建筑面积为: 2210.6㎡(其中人防物资库房243.8㎡), 掩蔽面积为: 1376.8m。

地下人防为战时核六级常六级甲类二等人员掩蔽所,平时为汽车库。

看一下正规设计院内部的制图标准。

中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的内部标准。

一、建筑制图标准CAD制图标准第一章总则第1.0.1条为规范我院CAD制图标准，解决计算机资源共享问题，提高设计效率，特制定本规定，各专业可另规定与本专业有关的细则。

第1.0.2条本规定适用于所有使用中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图签，并以CAD方式制图的所有方案、初步设计、施工图阶段的设计图纸。

第1.0.3条本标准引用下列标准中的部分条文。

1．房屋建筑CAD制图统一规则 GB/T 18122-20002．CAD工程制图规则 GB/T 18229-20003．房屋建筑制图统一标准 GB/T 50001-20014．建筑制图标准 GB/T 50104-20015．建筑结构制图标准 GB/T 50105-20016．混凝土结构施工图平面表示方法制图规则和构造详图 03G101-17．给水排水制图标准 GB/T 50106-20018．采暖通风与空气调节制图标准 GB/T 50114-20019．电气制图 GB4728.1-8510．住宅弱电设计标准图 DBJT08-97-200211．住宅建筑信息通讯设计安装图 DBJT08-96-2002第二章基本设置要求第2.0.1条图框图框采用竖版形式。

1．图幅与格式幅面代号A0 A1 A2 A3 A4宽度╳长度 841╳1189 594╳841 420╳594 297╳420210╳297图框边距C 10 5A0以及A1图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。

其余图幅图纸均不允许加长。

每个工程图纸目录和修改通知单采用A4，其余应尽量采用A1图幅。

每项工程图幅应统一，如采用一种图幅确有困难，一个子项工程图幅不得超过二种。

2．标题栏中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图框统一格式已制成标准图块。

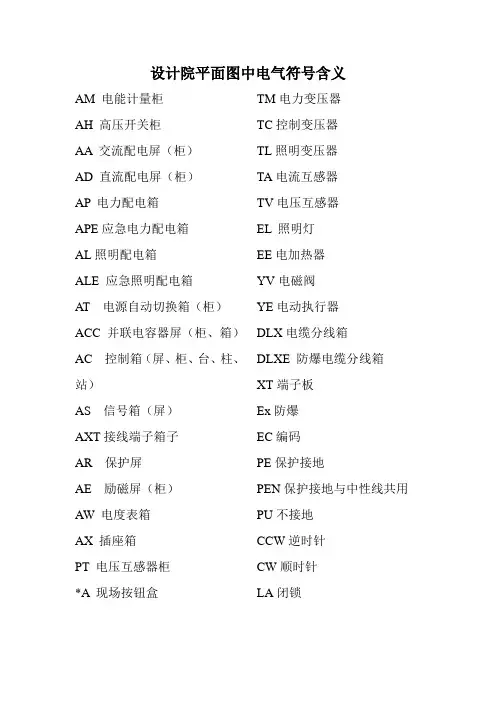

设计院平面图中电气符号含义
AM 电能计量柜
AH 高压开关柜
AA 交流配电屏（柜）
AD 直流配电屏（柜）
AP 电力配电箱
APE应急电力配电箱
AL照明配电箱
ALE 应急照明配电箱
AT 电源自动切换箱（柜）ACC 并联电容器屏（柜、箱）AC 控制箱（屏、柜、台、柱、站）
AS 信号箱（屏）
AXT接线端子箱子
AR 保护屏
AE 励磁屏（柜）
AW 电度表箱
AX 插座箱
PT 电压互感器柜
*A 现场按钮盒TM电力变压器
TC控制变压器
TL照明变压器
TA电流互感器
TV电压互感器
EL 照明灯
EE电加热器
YV电磁阀
YE电动执行器
DLX电缆分线箱
DLXE 防爆电缆分线箱
XT端子板
Ex防爆
EC编码
PE保护接地
PEN保护接地与中性线共用PU不接地
CCW逆时针
CW顺时针
LA闭锁。

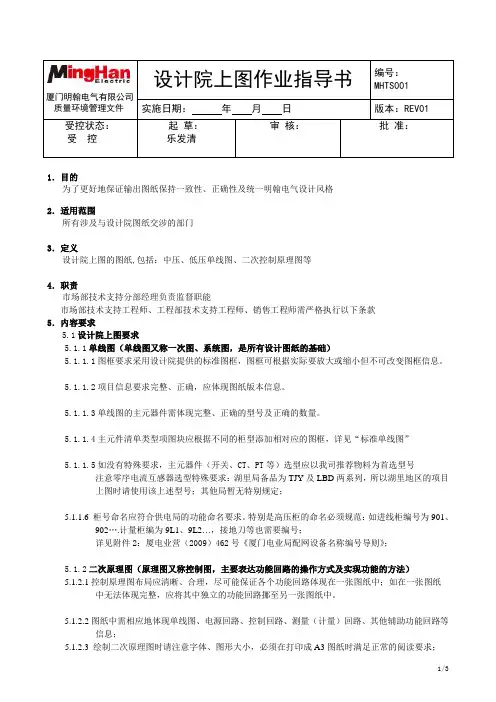

1．目的为了更好地保证输出图纸保持一致性、正确性及统一明翰电气设计风格2．适用范围所有涉及与设计院图纸交涉的部门3．定义设计院上图的图纸,包括：中压、低压单线图、二次控制原理图等4．职责市场部技术支持分部经理负责监督职能市场部技术支持工程师、工程部技术支持工程师、销售工程师需严格执行以下条款5．内容要求5.1设计院上图要求5.1.1单线图（单线图又称一次图、系统图，是所有设计图纸的基础）5.1.1.1图框要求采用设计院提供的标准图框，图框可根据实际要放大或缩小但不可改变图框信息。

5.1.1.2项目信息要求完整、正确，应体现图纸版本信息。

5.1.1.3单线图的主元器件需体现完整、正确的型号及正确的数量。

5.1.1.4主元件清单类型项图块应根据不同的柜型添加相对应的图框，详见“标准单线图”5.1.1.5如没有特殊要求，主元器件（开关、CT、PT等）选型应以我司推荐物料为首选型号注意零序电流互感器选型特殊要求：湖里局备品为TJY及LBD两系列，所以湖里地区的项目上图时请使用该上述型号；其他局暂无特别规定；5.1.1.6 柜号命名应符合供电局的功能命名要求。

特别是高压柜的命名必须规范：如进线柜编号为901、902….计量柜编为9L1、9L2…，接地刀等也需要编号；详见附件2：厦电业营（2009）462号《厦门电业局配网设备名称编号导则》；5.1.2二次原理图（原理图又称控制图，主要表达功能回路的操作方式及实现功能的方法）5.1.2.1控制原理图布局应清晰、合理，尽可能保证各个功能回路体现在一张图纸中；如在一张图纸中无法体现完整，应将其中独立的功能回路挪至另一张图纸中。

5.1.2.2图纸中需相应地体现单线图、电源回路、控制回路、测量（计量）回路、其他辅助功能回路等信息；5.1.2.3 绘制二次原理图时请注意字体、图形大小，必须在打印成A3图纸时满足正常的阅读要求；字体：需区分功能回路描述和符号的信息描述，功能回路描述字体必须统一字体类型及大小；要求功能回路描述字体应略大于符号信息描述的字体图形：应以工程部生产图纸为模板为准，保证图形条理清晰、功能完整、逻辑正确。

电气图中符号意思电气图中AP、AL、ALE、AT 、AW意思AP---动力配电箱，AL---照明配电箱，ALE---应急照明配电箱，AT----双电源切换箱，AW---电表箱。

很多设计院是按这个来给配电箱分类的，在前面加数字表示楼层，后面加数字表示序号建筑水电安装中BV-3X10-PVC25-WC-CC/MR是什么意思BV(塑料铜芯线)-3X10（3根10平方毫米的电线）-PVC25（用PVC 管，管径是25即1寸）-WC（敷设方式--沿墙敷设）-CC（敷设方式--沿地敷设）-MR在金属线槽内敷设ZR-BV-3*4~CTZR表示阻燃；BV表示塑料铜芯线；3*4表示3根4平方的线；CT 表示敷设方式为电缆桥架敷设。

PC20-WC,CCPC20表示材质为管径为20的塑料管；WC表示敷设方式为暗敷设在墙内；CC表示敷设方式为暗敷设在顶板内。

1、NH-BV-7x6 SC32 CE WE2、NHBVR-2*1.5-SC15-CE WE1 耐火铜芯电线7根6MM2的穿在DN32的钢管内沿顶板和沿墙暗敷设。

2. 耐火铜芯软线2根1.5MM2的穿在DN15的钢管内沿顶板和墙内暗敷设。

Sc**:直径为**的焊接钢管敷设CE-沿顶板面明敷设CC-沿顶板面暗敷设WE-沿墙面明敷设WC-沿墙面暗敷设-WE/FC：沿墙面敷设/暗敷在地面内BV—3×2.5—JDG20,SR—WC,CE是什么意思BV3×2.5 硬铜芯聚氯乙烯绝缘电线3跟JDG20 紧定式镀锌薄壁电线管DN20SR 沿钢锁敷设WC 墙内暗敷设CE 沿天棚或顶板面敷设BV 一般用途单芯硬导体无护套电缆RV 一般用途单芯软导体无护套电缆BVR 铜芯聚氯乙烯绝缘软电缆电缆常见型号：VV表示：聚氯乙烯绝缘（第一个V），聚氯乙烯护套（第二个V）YJV22表示：交连聚氯乙烯绝缘（YJ），聚氯乙烯护套（V），钢带凯装（22）型号加“ZR”或“FR”的为阻燃电缆（电线）。

电气图中符号含义及开关安装位置一、电气图中AP、AL、 ALE、 AT 、AW 含义1、AP---动力配电箱，2、AL---照明配电箱，1、PC20表示材质为管径为20的塑料管；2、WC表示敷设方式为暗敷设在墙内；3、CC表示敷设方式为暗敷设在顶板内。

五、NH-BV-7x6 SC32 CE WE含义耐火铜芯电线7根6MM2的穿在DN32的钢管内沿顶板和沿墙暗敷设。

六、NHBVR-2*1.5-SC15-CE WE含义耐火铜芯软线2根1.5MM2的穿在DN15的钢管内沿顶板和墙内暗敷设。

1、Sc**:直径为**的焊接钢管敷设2、RV ? ? ?一般用途单芯软导体无护套电缆3、BVR ? ? ?铜芯聚氯乙烯绝缘软电缆4、VV表示：聚氯乙烯绝缘（第一个V），聚氯乙烯护套（第二个V）?5、YJV22表示：交连聚氯乙烯绝缘（YJ），聚氯乙烯护套（V），钢带凯装（22）?6、型号加“ZR”或“FR”的为阻燃电缆（电线）。

加“L”为铝线?电线的型号较简单：7、BVV--聚氯乙烯绝缘和护套铜心线，?8、BV--聚氯乙烯绝缘铜心线，?9、BVR--聚氯乙烯绝缘铜心软线，?YFD6mm2 1、1、HYV（HYA)表示电信电缆，2、24*2*0.5表示是【24对】（电信电缆都论对），线芯是直径0.5毫米的单股铜线，3、SC50是穿管直径4、FC敷设方式沿地暗敷列4、HYV-100 (2*0.5) RC701、100对的通讯电缆，中间每对是0.5的线径，需要穿管敷设，而保护管的外径70材质是镀锌钢管。

SC50是50微米多模光纤，SC型连接头。

80H就代表80根双绞线，数据语音都用双绞线传输。

0.15-0.2米，拉线开关距地2~3米，层高小于3M，拉线开关距顶板不小于1米，拉线出口垂直向下。

2、普通插座的距地0.3米；厨房,或卫生间的插座一般距地1.4米；空调插座一般距地1.8米，托儿所、幼儿园、小学等儿童活动场所插座距地不低于1.8米。

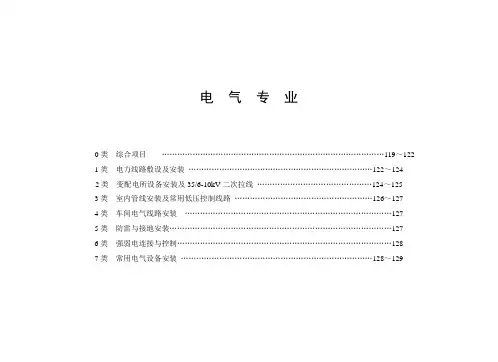

电气专业
0类综合项目.......................................................................................119～122 1类电力线路敷设及安装........................................................................122～124 2类变配电所设备安装及35/6-10kV二次拉线.............................................124～125 3类室内管线安装及常用低压控制线路......................................................126～127 4类车间电气线路安装 (127)
5类防雷与接地安装 (127)
6类强弱电连接与控制 (128)
7类常用电气设备安装…………………………………………………………………128～129
弱电专业
1类通信线路安装..............................................................................133～134 2类建筑设备监控系统 (134)
3类广播与扩声系统 (134)
4类电视系统 (134)
5类安全防范系统 (135)
6类住宅智能系统 (135)
7类公共建筑智能化系统 (136)
8类智能化系统集成 (136)
（注：文件素材和资料部分来自网络，供参考。

请预览后才下载，期待你的好评与关注。

）。

[甲级设计院］甲级体育馆全套电气施工图纸（含自控系统）
本资料是[山东]甲级体育馆全套电气施工图纸（含自控系统）,总共53张。

本工程位于山东省，建筑面积18698平方米，建筑高度31。

05米,地上两层(局部三层)，局部地下一层，属甲级体育馆.
强电设计范围 :1.10/0.4KV变配电系统；2。

电力配电系统;3.照明配电系统；
4.防雷及接地系统;
弱电设计范围 :综合布线系统,有线电视系统，安保监控系统，漏电报警系统和火灾报警.
三层漏电报警平面图
一层插座电力平面图一层平面图
一层弱电平面图一层照明平面图
一层自控平面图
比赛场照明控制系统图1
火灾报警及消防联动系统图1。

3区低压配电系统图。

电气图中符号含义及开关安装位置一、电气图中AP、AL、ALE、AT 、AW 含义1、AP---动力配电箱，2、AL---照明配电箱，3、ALE---应急照明配电箱，4、AT----双电源切换箱，5、AW---电表箱。

很多设计院是按这个来给配电箱分类的，在前面加数字表示楼层，后面加数字表示序号二、建筑水电安装中BV-3X10-PVC25-WC-CC/MR含义1、BV(塑料铜芯线)-3X10（3根10平方毫米的电线）2、PVC25（用PVC管，管径是25即1寸）3、WC（敷设方式--沿墙敷设）4、CC（敷设方式--沿地敷设）5、MR在金属线槽内敷设三、ZR-BV-3*4~CT 含义ZR表示阻燃；BV表示塑料铜芯线；3*4表示3根4平方的线；CT 表示敷设方式为电缆桥架敷设。

四、PC20-WC,CC含义1、PC20表示材质为管径为20的塑料管；2、WC表示敷设方式为暗敷设在墙内；3、CC表示敷设方式为暗敷设在顶板内。

五、NH-BV-7x6 SC32 CE WE含义耐火铜芯电线7根6MM2的穿在DN32的钢管内沿顶板和沿墙暗敷设。

六、NHBVR-2*1.5-SC15-CE WE含义耐火铜芯软线2根1.5MM2的穿在DN15的钢管内沿顶板和墙内暗设。

1、Sc**:直径为**的焊接钢管敷设2、CE-沿顶板面明敷设3、CC-沿顶板面暗敷设4、WE-沿墙面明敷设5、WC-沿墙面暗敷设6、WE/FC：沿墙面敷设/暗敷在地面内七、BV—3×2.5—JDG20,SR—WC,CE含义1、BV3×2.5 硬铜芯聚氯乙烯绝缘电线3跟2、JDG20 紧定式镀锌薄壁电线管DN203、SR 沿钢锁敷设4、WC 墙内暗敷设5、CE 沿天棚或顶板面敷设电缆常见型号：1、BV一般用途单芯硬导体无护套电2、RV 一般用途单芯软导体无护套电缆3、BVR 铜芯聚氯乙烯绝缘软电缆4、VV表示：聚氯乙烯绝缘（第一个V），聚氯乙烯护套（第二个V）5、YJV22表示：交连聚氯乙烯绝缘（YJ），聚氯乙烯护套（V），钢带凯（22）6、型号加“ZR”或“FR”的为阻燃电缆（电线）。
