555定时器的应用仿真分析

实验报告555集成定时器的应用
555集成定时器是一种很方便的定时器芯片，它将电子计时和一些基本的功能融合在
一起，拥有实用的应用，可以起到控制时间的作用，具有实用的属性。

555集成定时器可以实现多功能的计时，用较少的零件实现精确的定时，被广泛应用
于时控装置、家用电器、短信提醒、售货机、安全门等场景。

555集成定时器应用于家用电器，实现自动定时关机，比如对于目前电视市场上许多
涉及节目订购的节目，可以通过555集成定时器实现定时功能，当订购的节目时间到达时，自动开机观看节目；同理，可以用来实现电暖自动定时启动和关闭，便于家庭节能。

555集成定时器也能应用于安全门，具有延时关门、多按钮控制开关门等功能，保证
安全性。

此外，将它应用于短信提醒，能实现当实现时间到达条件时，集成定时器自动发
出提醒，发出报警信息，以实现人们的时效跟踪管理。

另外，555集成定时器也可以被应用于售货机，实现定时发放物品和打印发票等功能，保证售货机的安全性。

总之，555集成定时器由于其节省零件、高可靠性和精准控制时间的优点，凝聚着许
多实用的功能，被广泛应用于各种场景。

555定时器的应用实验报告总结
555定时器的应用实验报告总结
本次实验中，我们使用555定时器，研究它的重要性与应用。

本次实验，我们分别搭建了一只可以控制继电器进行开关控制的定时器，以及一只控制单色LED灯的定时器，并从中体会到了555定时器的重要性与应用。

首先，我们搭建了可以控制继电器进行开关控制的定时器，利用它可以实现有定时自动控制的需求。

当我们搭建并调试好定时器后，可以实现继电器每隔一定的时间，就会进行一次开关控制，这样就可以实现一些延时自动控制的功能，极大的方便我们的使用。

其次，我们搭建了一个控制单色LED灯的定时器，实现了定时开关LED灯的功能。

这是一个极其简单的实验，但是展现出了定时器的重要性，以及它拥有的相关应用。

定时器不仅可以控制继电器，也可以控制LED灯，实现定时开关的功能，让被它控制的电器自动完成开关的控制。

通过本次实验，我们可以清楚的看到555定时器的重要性与应用。

它不仅能够控制继电器的开关，还可以控制LED灯的定时开关，极大的方便了我们对电器的控制。

555定时器应用实验报告555定时器应用实验报告引言：555定时器是一种经典的集成电路，具有广泛的应用。

本实验旨在通过实际操作，探索555定时器的基本原理和应用。

一、实验目的本实验的目的是通过555定时器的应用实验，了解555定时器的基本工作原理、特性和应用场景。

二、实验器材1. 555定时器芯片2. 电源3. 电阻、电容、电感等元件4. 示波器5. 连线电缆等三、实验步骤1. 搭建基本的555定时器电路，包括电源、555芯片、电阻、电容等元件。

2. 连接示波器，观察输入和输出信号的波形。

3. 调节电阻和电容的数值，观察波形的变化。

4. 尝试不同的输入信号，如方波、正弦波等，观察输出信号的响应。

5. 探索不同的应用场景，如脉冲发生器、频率分频器等，观察555定时器的工作情况。

四、实验结果与分析在实验过程中，我们观察到了以下现象和结果：1. 通过调节电阻和电容的数值，可以改变555定时器的输出频率和占空比。

2. 输入信号的不同波形对输出信号的响应也有影响，方波信号能够得到更稳定的输出。

3. 在不同的应用场景中，555定时器表现出了良好的性能，如在脉冲发生器中能够产生稳定的脉冲信号，在频率分频器中能够实现精确的频率分频。

通过对实验结果的分析，我们可以得出以下结论：1. 555定时器是一种非常实用的集成电路，具有广泛的应用前景。

2. 通过调节电阻和电容的数值，可以实现对555定时器的频率和占空比的精确控制。

3. 在不同的应用场景中，555定时器表现出了良好的稳定性和可靠性。

五、实验总结通过本次实验，我们深入了解了555定时器的基本原理和应用。

通过实际操作，我们掌握了555定时器的调节方法和应用技巧。

同时，我们也发现了555定时器在不同应用场景中的优势和局限性。

通过对实验结果的分析和总结，我们对555定时器有了更深入的理解。

总之，555定时器作为一种经典的集成电路，在电子领域有着广泛的应用。

通过实验，我们对555定时器的工作原理和应用场景有了更深入的了解。

555定时器的应用实验报告引言555定时器是一种广泛应用于电子电路中的集成电路，它具有稳定性高、成本低、可靠性强等特点。

在本次实验中，我们将通过实际操作，探索555定时器的应用。

实验材料•555定时器芯片•电阻•电容•LED灯•面包板•杜邦线•电源实验步骤第一步：搭建电路1.将555定时器芯片插入面包板中。

2.连接电阻和电容，以及其他所需元件。

具体连接方式如下所示：–将一个电阻的一端连接到芯片的引脚1（GND），另一端连接到引脚8（VCC）。

–将一个电阻的一端连接到引脚7（DIS），另一端连接到引脚8（VCC）。

–将一个电容的负极连接到引脚2（TRIG），正极连接到引脚6（THRES）。

–将一个电容的负极连接到引脚6（THRES），正极连接到引脚2（TRIG）。

–将一个电阻的一端连接到引脚6（THRES），另一端连接到引脚7（DIS）。

–连接LED灯，将正极连接到引脚3（OUT），负极连接到引脚1（GND）。

第二步：设置参数1.将电源连接到面包板上的合适位置，并打开电源。

2.调节电源电压为合适的数值，一般为5V。

3.根据实际需求，选择合适的电阻和电容值，并将其连接到电路中。

第三步：测试实验结果1.完成电路搭建后，按下555定时器芯片上的复位按钮，开始实验。

2.观察LED灯的亮灭情况，并记录下来。

3.根据实验结果，可以对555定时器的工作原理进行分析和解释。

结果分析根据实验结果，我们可以得出以下结论：1.当电容充电至阈值电压时，引脚3（OUT）输出高电平，LED灯亮起。

2.当电容放电至触发电压时，引脚3（OUT）输出低电平，LED灯熄灭。

3.通过调节电阻和电容的数值，可以改变LED灯亮灭的时间间隔。

结论通过本次实验，我们深入了解了555定时器的工作原理和应用。

通过调节电阻和电容的数值，我们可以实现不同的定时功能。

在实际应用中，555定时器被广泛用于计时器、脉冲发生器、频率分频器等电子电路中，具有重要的实际意义。

555定时器及其应用实验总结一、引言本文主要讨论555定时器及其应用实验。

555定时器是一种集成电路，常用于脉冲、计时和振荡等电子电路中。

本文将从原理、使用方法、实验步骤和应用实例等方面进行深入探讨。

二、555定时器原理1.555定时器的基本结构和引脚功能–555定时器包含8个引脚，分别是VCC、GND、TRIG、OUT、RESET、CTRL、THRES和DISCH。

–VCC和GND分别为电源引脚，提供正负电源。

–TRIG为触发引脚，接收触发脉冲信号。

–OUT为输出引脚，输出555定时器的工作状态。

–RESET为复位引脚，用于将555定时器重置到初始状态。

–CTRL为控制引脚，用于控制555定时器的工作模式。

–THRES为阈值引脚，用于设置计时时间。

–DISCH为放电引脚，用于开始放电阶段。

2.555定时器的工作原理–555定时器基于比较器和RS触发器的结构，通过电容充放电实现定时功能。

–当TRIG引脚接收到触发脉冲信号时，555定时器会开始一个计时周期。

–在计时过程中，电容会逐渐充电，直到充电到阈值引脚设定的电压水平。

–一旦充电到达阈值，输出引脚会翻转状态，并且电容会被放电。

–放电过程会持续到电容放电到低电压水平，此时输出引脚再次翻转状态。

–定时周期不断重复，实现定时功能。

三、555定时器的使用方法1.基本工作模式–555定时器有3种基本工作模式，分别是单稳态、连续振荡和脉冲振荡模式。

–单稳态工作模式下，输出引脚会在接收到触发脉冲信号后保持一个稳定的状态。

–连续振荡工作模式下，输出引脚会周期性地翻转状态，产生一串方波信号。

–脉冲振荡工作模式下，输出引脚会周期性地输出脉冲信号。

2.555定时器的参数设置–设置阈值电压水平可以改变定时周期，从而改变输出信号的频率。

–改变电容和电阻的数值可以进一步调节定时周期。

–通过改变电源电压可以调节输出信号的幅度。

3.555定时器的电路接法–不同工作模式的555定时器电路接法有所差异。

555定时器及其应用实验报告实验报告：555定时器及其应用一、实验目的1.了解555定时器的结构和工作原理；2.学会使用555定时器搭建基本的定时电路；3.掌握555定时器的应用。

二、实验材料1.电源；2.555定时器芯片；3.电阻、电容等元器件；4.示波器、万用表等实验仪器；5.连接线等实验辅助器材。

三、实验原理555定时器是一种广泛应用于定时电路中的集成电路。

它具有三个功能引脚：触发引脚(TRIG)、控制引脚(CON)和复位引脚(RES)。

在定时工作模式下，555定时器可通过选择不同的电阻和电容值，实现不同的定时效果。

四、实验步骤1.搭建555定时器的基本电路。

将555定时器芯片插入实验板上，并根据电路图连接相应的元器件和电源。

2.测量电路的参数。

使用万用表测量电路中各个元器件的电阻、电容值，并记录下来。

3.调试电路并观察现象。

根据实验板上的示波器，调整电路，观察波形的变化，并记录下观察到的现象。

五、实验结果与分析通过调试和观察，实验发现在555定时器基本电路中，当输入信号触发引脚(TRIG)的电压高于比较引脚(THRESH)的电压时，输出引脚会输出高电平信号，反之输出引脚则输出低电平信号。

通过调整电压和触发条件，可以实现不同的定时效果。

六、实验应用1.交通信号灯。

通过555定时器的输出信号控制灯光的切换，实现交通信号灯的闪烁效果，提醒行人和车辆注意交通状况。

2.蜂鸣器报警器。

通过555定时器的输出信号控制蜂鸣器的频率，实现报警器的报警效果，用于安防应用中。

3.继电器控制。

通过555定时器的输出信号控制继电器的通断，实现对电器设备的定时自动控制。

七、实验总结本实验通过对555定时器的学习和实验应用，深入理解了555定时器的结构、工作原理和应用场景。

通过实验，掌握了555定时器的基本使用方法，并在实验中成功搭建了基本的定时电路，同时也了解了其应用于交通信号灯、报警器和继电器控制等方面。

通过本次实验，对电子学的学习和实践经验也得到了提升。

555定时器仿真实验报告
实验目的：
1. 了解555定时器的工作原理；
2. 掌握555定时器的基本应用；
3. 掌握使用仿真软件进行实验的方法。

实验器材：
1. 电脑；
2. 仿真软件（如Proteus）；
3. 555定时器集成电路。

实验步骤：
1. 打开仿真软件，并创建新的电路图；
2. 在电路图中添加一个555定时器；
3. 为555定时器的引脚添加合适的元件，如电阻、电容等；
4. 设置555定时器的工作模式，如单稳态模式或多谐振荡模式；
5. 设置元件的参数，如电阻和电容的数值；
6. 运行仿真，观察555定时器的输出信号。

实验结果：
根据实验中设置的参数和工作模式，555定时器应该能够正确输出相应的信号。

通过仿真软件可以实时观察到555定时器的输出波形，并可以调整参数进行实时仿真。

实验分析：
通过实验可以发现，555定时器具有较高的稳定性和精确性，能够根据设置的参数生成稳定的时间延迟或者频率信号。

在实际应用中，555定时器常用于计时、频率分频、脉冲调制等电路中。

实验总结：
通过本次实验，我们了解了555定时器的基本工作原理和应用，在仿真软件的帮助下，我们能够更加直观地观察和分析555定时器的输出波形，加深了对555定时器的理解。

在实际应用中，我们需要根据具体的需求选择合适的参数和工作模式，以达到预期的效果。

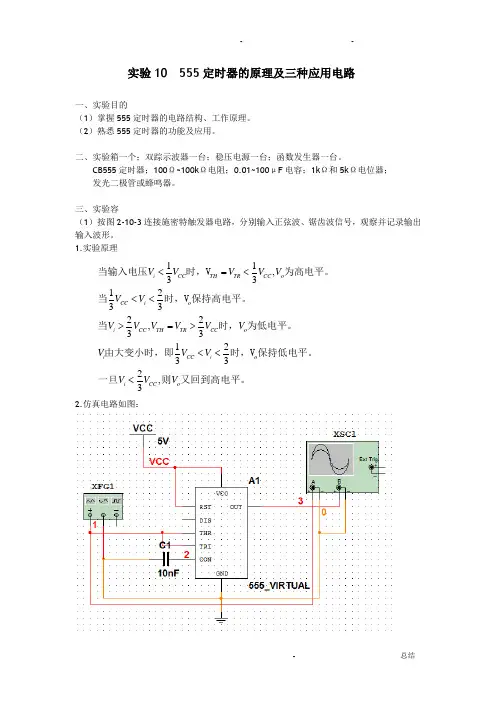

实验10 555定时器的原理及三种应用电路一、实验目的（1）掌握555定时器的电路结构、工作原理。

（2）熟悉555定时器的功能及应用。

二、实验箱一个；双踪示波器一台；稳压电源一台；函数发生器一台。

CB555定时器；100Ω~100kΩ电阻；0.01~100μF电容；1kΩ和5kΩ电位器；发光二极管或蜂鸣器。

三、实验容（1）按图2-10-3连接施密特触发器电路，分别输入正弦波、锯齿波信号，观察并记录输出输入波形。

1.实验原理11,33123322,3312332,3i CC TH TR CC oCC i oi CC TH TR CC oi CC i oi CC oV V V V VV VV V V V V VV V VV V V<=<<<>=><<<当输入电压时，V为高电平。

当时，V保持高电平。

当时，为低电平。

由大变小时，即时，V保持低电平。

一旦则又回到高电平。

2.仿真电路如图：3.实验结果：输入正弦波：输入锯齿波：（2）设计一个驱动发光二极管的定时器电路，要求每接收到负脉冲时，发光管持续点亮2秒后熄灭。

1.实验原理：由555定时器构成单稳态触发器，由单稳态触发器的功能可知，当输入为一个负脉冲时，可以输出一个单稳态脉宽W T ,且W T =1.1RC 。

所以想要使发光二极管接收到负脉冲时，持续点亮2S ，即要使W T =2S 。

所以，需选定合适的R 、C 值。

选定R 、C 时，先选定C 的值为100uF ,然后确定R 的值为18.2k Ω。

2.仿真电路如图：3.实验结果及分析： 波形图为：若是1秒或者是5秒。

只需改变R 与C 的大小，使得脉冲宽度T=1.1RC 分别为1或是5即可。

1秒时：C=100uF ，R=9.1k Ω 5秒时：C=100uF ，R=45.5k Ω 。

（3）按图2-10-7连接电路，取R1=1k Ω，R2=10k Ω,C1=0.1μF ,C2=0.01μF ，观察、记录Cr O V V 、的同步波形，测出OV 的周期并与估算值进行比较。

■555触摸定时开关集成电路IC1是一片555定时电路，在这里接成单稳态电路。

平时由于触摸片P端无感应电压，电容C1通过555第7脚放电完毕，第3脚输出为低电平，继电器KS释放，电灯不亮。

当需要开灯时，用手触碰一下金属片P，人体感应的杂波信号电压由C2加至555的触发端，使555的输出由低变成高电平，继电器KS吸合，电灯点亮。

同时，555第7脚内部截止，电源便通过R1给C1充电，这就是定时的开始。

当电容C1上电压上升至电源电压的2/3时，555第7脚道通使C1放电，使第3脚输出由高电平变回到低电平，继电器释放，电灯熄灭，定时结束。

定时长短由R1、C1决定：T1=1.1R1*C1。

按图中所标数值，定时时间约为4分钟。

D1可选用1N4148或1 N4001。

-----------------------------------------------------------------------------------------------------------■相片曝光定时器附图电路是用555单稳电路制成的相片曝光定时器。

用人工启动式单稳电路。

工作原理：电源接通后，定时器进入稳态。

此时定时电容CT的电压为：VCT=VCC=6V。

对555这个等效触发器来讲，两个输入都是高电平，即VS=0。

继电器KA不吸合，常开点是打开的，曝光照明灯HL不亮。

按一下按钮开关SB之后，定时电容CT立即放到电压为零。

于是此时555电路等效触发的输入成为：R=0、S=0，它的输出就成高电平：V0=1。

继电器KA吸动，常开接点闭合，曝光照明灯点亮。

按钮开关按一下后立即放开，于是电源电压就通过RT向电容CT充电，暂稳态开始。

当电容CT上的电压升到2/3VCC既4伏时，定时时间已到，555等效电路触发器的输入为：R=1、S=1，于是输出又翻转成低电平：V0=0。

继电器KA释放，曝光灯HL熄灭。

暂稳态结束，有恢复到稳态。

曝光时间计算公式为：T=1.1RT*CT。

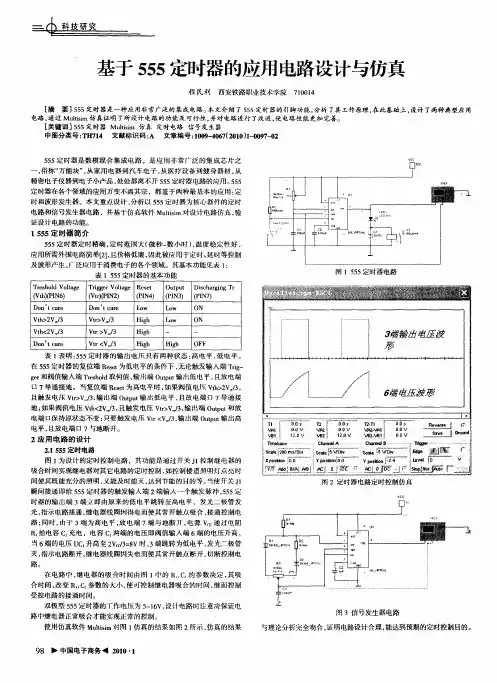

555定时器的应用仿真实验
1、 使用555定时器构成施密特触发器仿真实验
施密特触发器是脉冲波形整形和变换电路中经常使用的一种电路。

仿真电路如下图所示
信号发生器的设置参数如下：
施密特触发器工作波形如下图所示：
2、 使用555定时器构成单稳态触发器仿真实验
单稳态触发器是在脉冲波形的变换和延迟中经常使用的一种电路，它具有稳态和暂稳态两种不同的工作状态，仿真电路如下所示：
信号发生器的参数设置如下
单稳态触发器的工作波形如下所示：
3、使用555定时器构成多谐振荡器
多谐振荡器是一种自激振荡电路，不需要外加输入触发信号就能自动产生一定频率和幅值的矩形脉冲信号。

多谐振荡器在工作过程中不存在稳定状态，只有两个暂稳态。

仿真电路如下所示：
多谐振荡器工作波形如下所示：。

555集成定时器及其应用实验报告一、实验内容与目的1.单稳态触发器功能的测试,对于不同的外界元件参数，测定输出信号幅度和暂稳时间。

2.多谐振荡器功能的测试与验证，给定一个外界元件，测量输出波形的频率、占空比，并且计算理论值，算出频率的相对误差。

实验仪器：自制硬件基础电路实验箱，双踪示波器，数字万用表，集成定时器NE555 2片；电阻100kΩ、10kΩ各2只；51kΩ、5.1kΩ、4.7kΩ各1只；电容30μF、10μF、0.1μF、2200pF各1只；电位器100kΩ1只；元器件：LM555。

二、实验预习内容：本实验旨在了解555定时器的内部结构和工作原理：单稳态触发器、多谐振荡器的工作原理。

实验资料：（1）构成单稳态触发器电路如下图所示，接通电源→电容C充电（至2/3Vcc）→RS触发器置0→Vo =0，T导通，C放电，此时电路处于稳定状态。

当2加入VI<1/3Vcc时，RS触发器置1，输出Vo=1，使T 截止。

电容C开始充电，按指数规律上升，当电容C 充电到2/3Vcc时，A1翻转，使输出Vo=0。

此时T又重新导通，C很快放电，暂稳态结束，恢复稳态，为下一个触发脉冲的到来作好准备。

其中输出Vo脉冲的持续时间tw=1.1RC,一般取R=1kΩ--10MΩ，C>1000PF,只要满足VI的重复周期大于tp0 ,电路即可工作，实现较精确的定时。

(2) 多谐振荡器电路如下图所示，电路无稳态，仅存在两个暂稳态，亦不需外加触发信号，即可产生振荡（振荡过程自行分析）。

电容C在1/3Vcc--2/3Vcc之间充电和放电，输出信号的振荡参数为：周期T=0.7 C(R1+2R2)频率f=1/T=1.44/(R1+2R2)C,占空比D=( R1+R2 )/( R1+2R2)。

555电路要求R1与R2 均应大于或等于1kΩ ，使R1+R2 应小于或等于3.3MΩ。

三、实验过程与数据分析1.单稳态触发器逻辑功能的测试。

1．触摸延时“小灯”图5-43是它的电路，它将触摸开关发光二极管的实验中加入延时电路，调整可调电阻阻值和电容量达到延时效果。

要想增加延时的时间，就调换大容量的电容，如400μF、1000μF等。

如果作为夜间床头定时灯、楼道定时灯等，可拆去发光二极管和电阻，换一个6伏的小灯即可。

图5-432．触摸延时音乐门铃图5-44是它的电路图，与图5-45比较，将触摸延时“小灯”电路中拆去发光二极管，改为连接音乐片电路即可。

它可以当作门铃使用，也可安置在人手触摸处作为瞬间报警器。

图5-443．手控行车红绿灯指示器模型图5-45是它的电路图，先做一个红绿灯灯架，将红绿发光二极管固定在灯架上，按图连接后，只要向下按动按键，则红灯变为绿灯，手一离开便又成为红灯。

图5-454．可自动控制的行车红绿灯指示器模型图5-46是它的电路图，只将上图的手控改为磁控，再加上延时电路，就可以将上述模型改为路灯自动控制。

先制作一个街道模型和指示灯架，将干簧管设在指示灯前方的道路模型的下方。

在一辆模型汽车的底部粘一块磁铁。

当汽车行过干簧管上方时，电路导通，红灯变为绿灯，汽车继续向前行驶，由于延时电路作用，使绿灯亮一段时间，保证汽车驶过路口。

需要注意的是根据汽车模型的速度，调整干簧管的位置和电路延时的时间。

图5-465．灯塔模型先用硬纸做一个灯塔模型。

图5-47是它的电路图，它只取闪光电路的一部分——一个绿发光二极管作为塔灯。

最后调整好闪烁时间。

图5-476．夜间打灯光靶图5-48是它的电路图，它与闪光电路相比，集成电路的脚①是单独与负极却是经过干簧管与负极连接。

先按图14做一个一碰便可以翻连接，而电容与R5倒的靶牌。

在靶子的底部固定一块磁铁，将电路中的干簧管固定在与磁铁相对应的支架底板上。

绿色发光二极管放置在靶心位置上，红色发光二极管诱因在支架的底部。

游艺时，将靶牌放在暗处，干簧管在磁场作用下导通，两个发光二极管相互闪光，绿色发光二极管指示靶心。

数字电子技术仿真实验报告实验名称：555定时器学生姓名：刘佳璇学号：20152523指导教师：金丹院系：电气工程学院班级：201502D2017 年11 月29 日555定时器一、实验目的1、学会使用 MULTISIM 软件进行数字电子实验仿真。

2、学习了解555定时器的工作原理。

二、实验内容多谐振荡器三、实验原理555定时器的内部电路图及引脚排列见下图，功能表见下表。

555定时器的功能主要由两个比较器决定。

两个比较器的输出电压控制RS 触发器和放电管的状态。

在电源与地之间加上电压，当5脚悬空时，则电压比较器C1的同相输入端的电压为3/2CC V ，C2的反相输入端的电压为VCC 若触发输入端TR 的电压小于3/CC V ，则比较器C2的输出0，可使RS 触发器置1，使输出端OUT=1。

如果阈值输入端TH 的电压大于3/2CC V ，同时TR 端的电压大于3/CC V ，则C1的输出为0，C2的输出为1，可将RS 触发器置0，使输出为0电平。

多谐振荡器又称为无稳态触发器，它没有稳定的输出状态，只有两个暂稳态。

在电路处于某一暂稳态后，经过一段时间可以自行触发翻转到另一暂稳态。

两个暂稳态自行相互转换而输出一系列矩形波。

多谐振荡器可用作方波发生器。

电路如图。

四、 实验设计与仿真构建仿真电路如图所示，其中Ω=k R 21，Ω=k R 12，F C μ1.0=。

接通V 5电源，用示波器观察c u 和o u 的波形。

波形如下图：仿真结果与实验结果一致。

五、实验小结这次的仿真实验是 555 定时器（多谐振荡器）电路，实验连线较简单，但是原理并不简单，通过实验我更加深刻的理解了555定时器的工作原理。

555定时器及其应用实验报告引言：555定时器是一种集成电路，广泛应用于定时、脉冲、频率调制、频率分割和频率测量等领域。

本文将介绍555定时器的基本原理和实验过程，并探讨其在电子领域中的应用。

一、555定时器的基本原理555定时器是一种多功能集成电路，由比较器、RS触发器、RS锁存器和电压比较器等组成。

它的工作基于门电路的触发与复位过程，实现了不同的定时功能。

二、555定时器的工作模式555定时器有三种基本工作模式：单稳态、自由运行和串接。

在单稳态模式下，555定时器输出一个脉冲宽度可调的方波信号；在自由运行模式下，它输出一个连续变化的方波信号；在串接模式下，多个555定时器可以通过级联实现更复杂的定时功能。

三、实验过程为了验证555定时器的工作原理，我们进行了以下实验：1. 准备实验所需材料：555定时器芯片、电容、电阻等。

2. 连接电路：按照电路图将555定时器与其他元件连接起来。

3. 设置参数：根据实验要求调整电容和电阻的数值。

4. 运行实验：给电路通电，观察555定时器输出的信号波形。

5. 记录实验结果：记录实验过程中观察到的波形变化和参数调整情况。

四、实验结果与分析通过实验，我们观察到555定时器的输出信号波形随着电容和电阻数值的变化而改变。

通过调整电容和电阻的数值，我们可以控制输出信号的频率和占空比。

这证明了555定时器的可靠性和灵活性。

五、555定时器的应用555定时器在电子领域中有广泛的应用，以下是一些典型的应用场景：1. 脉冲生成：通过调整电容和电阻的数值，可以产生不同频率的脉冲信号，用于驱动其他电路或触发器件。

2. 方波发生器：通过在555定时器中添加元件，如电容和电阻，可以实现方波信号的产生和调节。

3. 时钟电路：555定时器可以用作时钟电路的基础元件，用于控制其他电子设备的定时功能。

4. 脉宽调制：通过调整电容和电阻的数值，可以实现脉宽调制功能，用于控制电子设备的输出功率。

实验五 555定时器的应用仿真实验一、实验目的：1、熟悉555定时器的工作原理。

2、掌握555定时器的典型应用。

3、掌握基于multisim 的555定时器应用仿真。

二、实验原理：555定时器是一种常见的集数字与模拟功能于一体的集成电路。

通常只要外接少量的外围元件就可以很方便地构成施密特触发器、单稳态触发器和多谐振荡器等多种电路。

其中：（1） 构成施密特触发器，用于TTL 系统的接口，整形电路或脉冲鉴幅等； （2）构成多谐振荡器，组成信号产生电路；（3）构成单稳态触发器，用于定时延时整形及一些定时开关中。

555应用电路采用这3种方式中的1种或多种组合起来可以组成各种实用的电子电路。

U1LM555CM GND 1DIS 7OUT3RST 4VCC8THR 6CON5TRI 2GND——1脚，接地；TRI——2脚，触发输入；OUT——3脚，输出；RES——4脚，复位（低电平有效）；CON——5脚，控制电压（不用时一般通过一个0.01F μ的电容接地）；THR ——6脚，阈值输入；DIS——7脚，放电端；VCC——8脚，+电源555定时器功能表输 入输 出阈值输入(THR)触发输入(TRI)复位(RES)输出(OUT)放电端（DIS ）× × 0 0 导通1 1 截止1 0 导通1 不变 不变1、 555组成时基振荡电路：图5.1.1是555振荡电路，从理论上我们可以得出： 振荡周期： C R R T ⋅+=)2(7.021 高电平宽度： C R R t W ⋅+=)(7.021 占空比： q =21212R R R R ++图5.1.1 时基振荡 图5.1.2单稳态触发2、 555组成单稳触发电路：图5.1.2为555单稳触发电路，我们可以得出(3)脚输出高电平宽度为：RC t W 1.1=3、 555定时器构成多谐振荡器：矩形波信号的周期取决于电容器充、放电回路的时间常数，输出矩形脉冲信号的周期C R R T )2(7.021+≈三、实验内容：1. 时基振荡发生器：(1). 单击电子仿真软件Multisim 基本界面左侧左列真实元件工具条“Mixed ”按钮，如图3.12.4所示，从弹出的对话框“Family ”栏中选“TIMER ”，再在“Component ”栏中选“LM555CM ”，如图5.3.2所示，点击对话框右上角“OK ” 按钮将555电路调出放置在电子平台上。

555定时器及其应用实验总结555定时器是一种常用的集成电路，在多种电子设备和系统中广泛应用。

本文将就555定时器及其应用实验进行总结，分别探讨其工作原理、应用特点和实验设计等方面，以期为相关领域的研究和开发提供参考和指导。

一、555定时器的基本原理555定时器是由美国技术人员Hans Camenzind于1971年发明的一种集成电路，由单个电晶体管和几个电阻、电容器等基本元件构成。

它具有时序控制和脉冲发生等功能，可实现定时器、频率计、脉冲宽度调制、多谐振荡器等多种应用。

555定时器有两种基本工作模式：单稳态模式和多谐振荡器模式。

1. 单稳态模式当555定时器处于单稳态模式时，其输出电平为低电平，输入端的电平高低或电位变化对输出电平没有直接影响。

只有当外部触发器发出触发信号时，输入端电平跃升，输出电平在一定的时间内向高电平翻转，然后恢复原来的状态，重新变为低电平。

这种模式下，555定时器可以用来实现各种录音、闪光灯等控制功能。

2. 多谐振荡器模式当555定时器处于多谐振荡器模式时，其输出电平将一直运行并不断跳变，没有稳定的高或低电平幅度。

该模式下，555定时器可以用来实现时钟、倒计时、频率计等多种应用。

二、555定时器的应用特点555定时器作为一种通用性强且价格低廉的集成电路，具有多种应用特点：1. 可以通过外部元件控制输出电平的幅度、频率和占空比等参数，以满足不同的控制要求。

2. 输入信号的幅度和宽度大致相同，对电源的稳定性要求不高，使其适用于电子系统的各种环境。

3. 在不同工作模式下，555定时器的控制电路相对简单，容易调节和优化，因此广泛应用于各种电子行业和领域。

三、555定时器应用实验设计基于555定时器的应用特点和工作原理，可以进行多种有趣的实验设计，例如：1. 基于单稳态模式的实验（1）控制LED灯闪烁根据单稳态模式的工作原理，我们可以将555定时器的输出插入到LED灯的控制电路中，实现LED灯的闪烁效果。
