Multisim555定时器报警电路仿真

技能训练-用仿真软件Multisim 10仿真测试555电路的简单应用一、实训目的1．掌握555定时器的简单应用2．仿真测试由555定时器构成的接近开关电路3．仿真测试由555定时器构成的救护车警笛电路二．实训器材三、实训原理及操作（一）实训原理参照图5-26、5-27所示电路，进行接线测试。

（二）实训操作1．仿真测试由555定时器构成的接近开关电路原件选取仿真电路所用元件及选取途径如下：电源VCC：Place Source→POWER_SOURCES→VCC接地：Place Source→POWER_SOURCES→GROUND，选取电路中的接地。

电阻选取：Place Basic→RESISTOR，选取100KΩ一个、68.1Ω一个、2.2MΩ一个。

电容的选取：Place Basic→CAPACITOR，选取470nF和10nF。

555定时器的选取：Place Mixed→TIMER→LM555CM开关的选取：Place Electromechanical→SUPPLEMENTORY_CO…→SPDT_SB发光二极管的选取：Place Diode→LED→LED_RED电压表的选取：Place Indicators→VOLTMETER→VOLTMETER_V2．仿真测试由555定时器构成的救护车警笛电路元件选取仿真电路所用元件及选取途径如下：电源VCC：Place Source→POWER_SOURCES→VCC接地：Place Source→POWER_SOURCES→GROUND，选取电路中的接地。

电阻选取：Place Basic→RESISTOR，选取100KΩ、5.1 KΩ。

电容的选取：Place Basic→CAPACITOR，选取10nF。

电解电容的选取：Place Basic→CAP_ELECTROLIT→100μF。

555定时器的选取：Place Mixed→TIMER→LM555CN电压表的选取：Place Indicators→VOLTMETER→VOLTMETER_V蜂鸣器的选取：Place Indicators→BUZZER→SONALERT,如图5-29所示。

技能训练-用仿真软件Multisim 10仿真测试555电路的逻辑功能一、实训目的1．掌握555定时电路的连接方法2．掌握555定时电路单稳态工作方式的仿真测试方法3．掌握555定时电路无稳态工作方式的仿真测试方法二．实训器材（一）实训原理参照表5-1所示的555定时电路的功能表，了解其各个管脚的作用，然后进行接线测试。

（二）实训操作1．555定时电路单稳态工作方式的仿真测试（1）元件选取仿真电路所用元件及选取途径如下：电源VCC：Place Source→POWER_SOURCES→VCC接地：Place Source→POWER_SOURCES→GROUND，选取电路中的接地。

信号源V1的选取：Place Source→SIGNAL_VOLTAGE_SO...→AC_VOLTAGE即可，需要注意，默认的电压为1V，需要设置电压为2.5V。

电阻选取：Place Basic→RESISTOR，选取1KΩ和10Ω电容的选取：Place Basic→CAPACITOR，选取0.1μF和0.01mF555定时器的选取：Place Mixed→TIMER→LM555CM，如图5-21所示。

四通道示波器XSC1：从虚拟仪器栏中选取。

图5-21 555定时器的选取（2）电路组成若以555定时器的TRI端作为触发信号的输入端；电阻R1、R2和C1组成充放电电路，电压源Vcc经电阻R1、R2给电容C1充电，电容C1经R2、内部的放电管对地放电，这样就构成了单稳态触发器。

仿真电路如图5-22所示。

图中，从Multisim 10中调出的555定时器LM555CM上标注的含义为:VCC:电源端；GND：接地端；RST：复位端；DIS：放电端；THR：高电平触发端；TRI：低电平触发端；CON：控制电压端；OUT：输出端图5-22 由555定时器构成的单稳态触发器（3）仿真分析打开仿真开关，进行仿真测试。

电路的输入信号采用正弦信号，输入输出波形用4通道示波器XSC1检测。

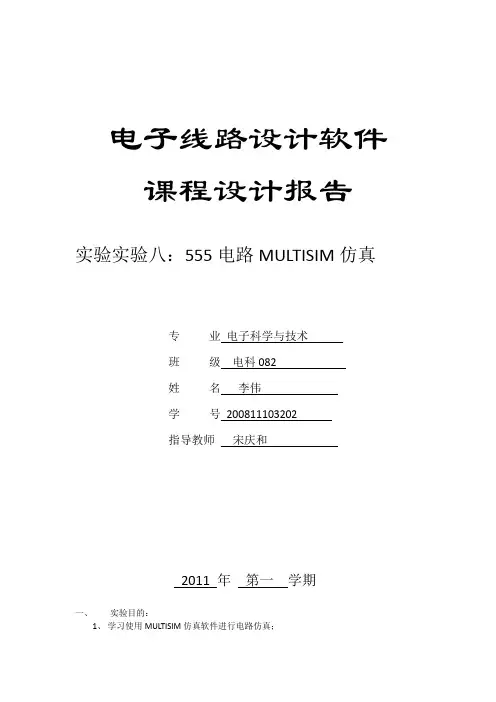

电子线路设计软件课程设计报告实验实验八：555电路MULTISIM仿真专业电子科学与技术班级电科082姓名李伟学号200811103202指导教师宋庆和2011 年第一学期一、实验目的：1、学习使用MULTISIM仿真软件进行电路仿真；2、进一步熟悉电路原理图；3、学习电路仿真时观察的一般方法；二、使用软件环境：MULTISIM 10.0三、实验内容及注意要点：1、电路图选项设置选择Options菜单中的Sheet Properties（工作台界面设置）（Options→Sheet Properties）用于设置与电路图显示方式有关的一些选项。

Circuit对话框——设置电路各种参数：workspace对话框——设置工作区各种参数：Wiring对话框——设置导线各种参数：Font对话框——设置显示文字：Part对话框——元器件相关设置：2、创建原理图打开multisim软件时，已经默认新建一个电路图，只要按要求保存即可。

3、放置元器件及有关仪器仪表（1）、元器件的放置及设置选用元器件时，首先在元器件库栏中用鼠标点击包含该元器件的图标，打开该元器件库。

找到需要的元器件，点击”ok”放置元器件。

根据电路原理图的要求，右击元器件，选择相关操作，也可点击“Edit”菜单进行相关操作，或者通过快捷键操作。

4、连接导线当鼠标移至元器件引脚端点时，显示带十字叉的黑点时，点击鼠标左键，连接至另一个元器件，即完成对应导线的连接。

5、运行仿真在仿真之前，须保存电路。

按照要求，设置好各个元器件的参数，点击工具栏上的运行按钮，双击仪器仪表，即可观察仿真结果。

1、在元器件库中没有找到对应的元器件解决方法：点击“search”，会打开一个窗口，在第三个对话框中输入要找的元器件，点击”search”即可找到对应的元件。

如果没找到，如果原理图要求不高，可用相近的元器件替代，或自己建立新的元器件。

四．实验结果1、musosci电路原理图：仿真结果：2、shmit电路原理图：仿真结果：通过555电路的仿真，进一步熟练地使用multisim软件。

555定时器报警电路
本电路采用两片555定时器并配以适当外围元件组成如上图所示电路，电路中左右两片555电路分别构成两个振荡频率不同的多谐振荡器，因为左边振荡器的充放电时间常数远大于右边振荡器的充放电时间常数，因此左振荡器的振荡周期远大于右振荡器，将左振荡器的输出接到右振荡器的控制电压输入端，利用左振荡器的高、低电平控制右振荡器产生两个不同频率的振荡，从而可推动扬声器产生报警音响效果。

报警电路中左、右两个振荡器输出电压波形如图所示，0为低频振荡，1为高频、变频振荡。

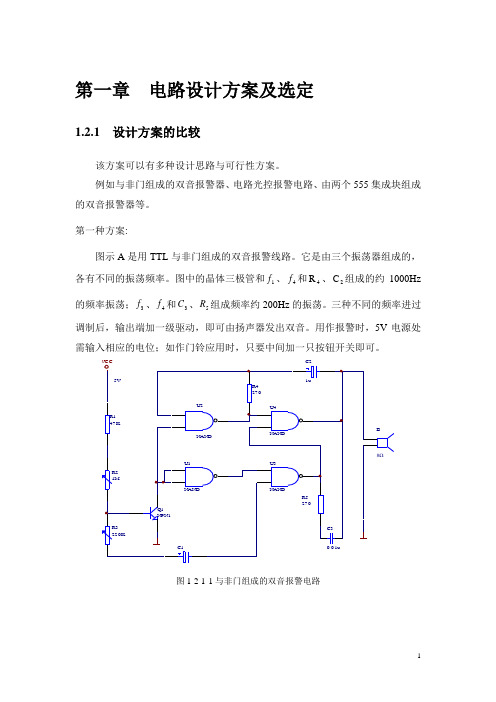

第一章 电路设计方案及选定1.2.1 设计方案的比较该方案可以有多种设计思路与可行性方案。

例如与非门组成的双音报警器、电路光控报警电路、由两个555集成块组成的双音报警器等。

第一种方案:图示A 是用TTL 与非门组成的双音报警线路。

它是由三个振荡器组成的，各有不同的振荡频率。

图中的晶体三极管和1f 、4f 和4R 、2C 组成的约1000Hz 的频率振荡；3f 、4f 和3C 、5R 组成频率约200Hz 的振荡。

三种不同的频率进过调制后，输出端加一级驱动，即可由扬声器发出双音。

用作报警时，5V 电源处需输入相应的电位；如作门铃应用时，只要中间加一只按钮开关即可。

C21u C11u U2NAND U4NAND U1NAND U3NANDQ1NPN1R147KR4270R5270R21MR3220KC30.01uB8ΩVCC 5V图1-2-1-1与非门组成的双音报警电路1.2.2 设计方案的选定第一种方案：其使用分立式元件不仅增大了设计的难度而且使整个电路的最终设计效果与可信度降低；使扬声器发出的两种不同频率的声响不易区分，效果不理想；还使设计成本增加。

3.3 电路的修正在本次课程电路的设计中，我使用了Protel 99 SE 软件进行电路设计，并用Multisim2001软件进行电路仿真。

在Multisim2001仿真软件中，我发现原电路图通过仿真示波器出来的波形与理想中的波形向差很远。

而是出现在高低电平不同作用下，2IC 的3脚出来的波形均出现不同频率的波形，没有周期性、比较混乱;而且较低的频率在高低电平下几乎保持不变。

问题出现后，我采取单一变量原则，先后改变了电阻3R 、4R 、5R 的值。

在保证4R 不变下，分别改变3R 、5R 阻值，出现了不变的单一频率。

改变4R 下，出现的电平频率忽高忽低，而不受1IC 电平影响。

各次仿真结果均告失败。

由于人耳分辨声音频率的限制及灵敏度，在制作的电路作品中只能较为清晰地分辨出一种频率的声音。

Multisim软件使用步骤新建设计电路图属性设置绘制导线仿真放置元件54321Multisim软件窗口界面认识菜单栏标题栏仪表工具栏标准工具栏设计工具箱元件工具栏仿真工具栏主工具栏电路编辑区视图工具栏探针工具栏电子表格视图状态栏鼠标左键双击Multisim软件图标后，弹出软件界面，然后鼠标左键单击“文件”选择子菜单“设计”弹出软件界面，然后鼠标左键单击“文件”选择子菜单“保存”。

弹出窗口，如下图，选择计算机中的位置，本例中路径F:\software\multisim work，然后在下方文件名的位置处输入文件名“555timer1.ms14”后，鼠标左键选择“保存”。

观察设计工具箱位置处，文件名已经变更，如下图，完成文件保存。

鼠标右键单击电路编辑区（中间白色区域），选择弹出菜单中的属性，或者键盘输入“Ctrl+M”。

将电路图属性对话框中“元器件”标签的“印迹管脚名称（F）”左侧的复选按钮选中打“ ”，然后将“网络名称”标签的“全部显示”左侧单选按钮选中，如下图所示，最后“确定”，完成设置。

框系列中选择“LED”，然后在右侧元器件中选择“LED_green”，然后点击“确定”。

在“电路编辑区”合适位置鼠标左键单击，即可放置“LED”，按照此步骤，依次放置6盏LED灯。

然后弹出的“选择一个元器件”对话框，选择“组”中下拉列表，将“Diodes”变更为“Basic”，“系列”内选择“RESISTOR”（电阻），“元器件”内选择“510”，最后鼠标左键“确认”，如下图。

在“电路编辑区”合适位置鼠标左键单击，即可放置“RESISTOR”，按照此步骤，依次放置6个电阻。

然后弹出的“选择一个元器件”对话框，选择“组”中下拉列表，将“Basic”变更为“TTL”，“系列”内选择“74LS”，“元器件”内选择“74LS11N”,N表示“DIP”封装，最后“确认”，如下图。

“确定”后会弹出如下图（红色框）的对话框，A、B、C可以任选，对仿真没有影响。

实验七555定时电路及其应用仿真一、实验目的1。

了解555定时电路的工作原理2。

学会分析555定时电路所构成的电路工作原理3。

掌握555电路的具体应用二、实验设备用器件1。

计算机及电子仿真软件2。

双踪示波器3。

万用表4。

元件若干三、实验原理图7-1 LM555引脚排列图1。

LM555认识（1）引脚排列引脚排列如图7-1（2）引脚功能PIN1：GND，接地端PIN2：TR，低电平触发信号输入端PIN3：OUT，信号输出端PIN4：Rd，复位控制端PIN5：CON，电压控制输入端PIN6：TH，高电平触发信号输入端PIN7：DIS，电子开关控制输出端PIN8：VCC，电源正极图7-2 LM555内部结构图（3）内部结构图LM555内部结构如图7-2所示（3）功能表7-1 LM555工能表二、LM555应用1。

LM555构成的多谐振荡电路（1）电路作用：产生时钟信号，即矩形波信号（2）电路组成：电路由LM555和R1、R2、C1、C2、+12电源组成，如图7-3所示图7-3 LM555构成的多谐振荡电路图7-5 LM555构成的定时电路（3）工作原理（A）在t=0，开始电容C1两端电压为0，PIN2、PIN6电位为0，即V TR=0，V TH=0，由于V TR=＜1/3V CC，V TH=＜2/3V CC，根据LM555功能表7-1，PIN3输出高电位，开关管载止。

电源+12V经R1、R2给电容C1充电，电容C1两端电压逐步升高。

（B）在t=t1，U C1＞2/3V CC即V TR＞2/3V CC，V TH＞2/3V CC，根据LM555功能表，7-1，PIN3输出低电位，开关管导通。

电容C1经R2放电，电容C1两端电压逐步降低。

即V TR＞1/3V CC，V TH＞1/3V CC，根据LM555功能表（C）在t=t2，U C1＞1/3V CC，7-1，PIN3输出高电位，开关管载止。

电源+12V经R1、R2给电容C1充电，电容C1两端电压逐步升高。

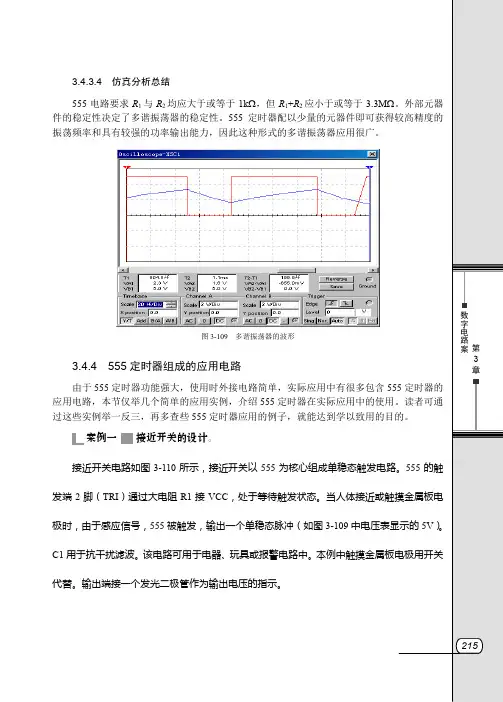

3.4.3.4 仿真分析总结
555电路要求R 1与R 2均应大于或等于1k
Ω，但R 1+R 2应小于或等于3.3M Ω件的稳定性决定了多谐振荡器的稳定性。

555振荡频率和具有较强的功率输出能力，因此这种形式的多谐振荡器应用很广。

图3-109 多谐振荡器的波形
3.4.4 555定时器组成的应用电路
由于555定时器功能强大，使用时外接电路简单，实际应用中有很多包含
应用电路，本节仅举几个简单的应用实例，介绍555过这些实例举一反三，再多查些555接近开关的设计。

接近开关电路如图3-110所示，接近开关以555发端2脚（TRI ）通过大电阻R1接VCC 极时，由于感应信号，555被触发，输出一个单稳态脉冲（如图3-109C1用于抗干扰滤波。

该电路可用于电器、玩具或报警电路中。

代替。

输出端接一个发光二极管作为输出电压的指示。

实验9 555定时器应用电路设计学号：姓名：专业：一、实验目的：1．了解555定时器的工作原理。

2．学会分析555电路所构成的几种应用电路工作原理。

3．熟悉掌握ＥＤＡ软件工具Ｍｕｌｔｉｓｉｍ的设计仿真测试应用。

二、实验设备及材料：仿真计算机及软件Multisim。

附：集成电路555管脚排列图三、实验原理：555电路是一种常见的集模拟与数字功能于一体的集成电路。

只要适当配接少量的元件，即可构成时基振荡、单稳触发等脉冲产生和变换的电路，其内部原理图如图1所示，其中(1)脚接地，(2)脚触发输入，(3)脚输出，(4)脚复位，(5)脚控制电压，(6)脚阈值输入，(7)脚放电端，(8)脚电源。

图1555集成电路功能如表1所示。

表1：注：1.(5)脚通过小电容接地。

2.*栏对CMOS 555电路略有不同。

图2是555振荡电路，从理论上我们可以得出：振荡周期： C R R T ⋅+=)2(7.021 (1)高电平宽度： C R R t W ⋅+=)(7.021 ..........................…….....2 占空比： q =21212R R R R ++ (3)图3为555单稳触发电路，我们可以得出(3)脚输出高电平宽度为： RC t W 1.1= (4)四、计算机仿真实验内容及步骤、结果：1. 时基振荡发生器：(1). 单击电子仿真软件Multisim基本界面左侧左列真实元件工具条“Mixed”按钮，如图4所示，从弹出的对话框“Family”栏中选“TIMER”，再在“Component”栏中选“LM555CM”，如图5所示，点击对话框右上角“OK”按钮将555电路调出放置在电子平台上。

图4图5(2). 从电子仿真软件Multisim基本界面左侧左列真实元件工具条中调出其它元件，并从基本界面左侧右侧调出虚拟双踪示波器，按图6在电子平台上建立仿真实验电路。

图6(3). 打开仿真开关，双击示波器图标，观察屏幕上的波形，示波器面板设置参阅图3.12.7。

Multisim软件使用步骤新建设计电路图属性设置绘制导线仿真放置元件54321Multisim软件窗口界面认识菜单栏标题栏仪表工具栏标准工具栏设计工具箱元件工具栏仿真工具栏主工具栏电路编辑区视图工具栏探针工具栏电子表格视图状态栏鼠标左键双击Multisim软件图标后，弹出软件界面，然后鼠标左键单击“文件”选择子菜单“设计”弹出软件界面，然后鼠标左键单击“文件”选择子菜单“保存”。

弹出窗口，如下图，选择计算机中的位置，本例中路径F:\software\multisim work，然后在下方文件名的位置处输入文件名“555timer1.ms14”后，鼠标左键选择“保存”。

观察设计工具箱位置处，文件名已经变更，如下图，完成文件保存。

鼠标右键单击电路编辑区（中间白色区域），选择弹出菜单中的属性，或者键盘输入“Ctrl+M”。

将电路图属性对话框中“元器件”标签的“印迹管脚名称（F）”左侧的复选按钮选中打“ ”，然后将“网络名称”标签的“全部显示”左侧单选按钮选中，如下图所示，最后“确定”，完成设置。

框系列中选择“LED”，然后在右侧元器件中选择“LED_green”，然后点击“确定”。

在“电路编辑区”合适位置鼠标左键单击，即可放置“LED”，按照此步骤，依次放置6盏LED灯。

然后弹出的“选择一个元器件”对话框，选择“组”中下拉列表，将“Diodes”变更为“Basic”，“系列”内选择“RESISTOR”（电阻），“元器件”内选择“510”，最后鼠标左键“确认”，如下图。

在“电路编辑区”合适位置鼠标左键单击，即可放置“RESISTOR”，按照此步骤，依次放置6个电阻。

然后弹出的“选择一个元器件”对话框，选择“组”中下拉列表，将“Basic”变更为“TTL”，“系列”内选择“74LS”，“元器件”内选择“74LS11N”,N表示“DIP”封装，最后“确认”，如下图。

“确定”后会弹出如下图（红色框）的对话框，A、B、C可以任选，对仿真没有影响。

论文题目由CB555构成的闪烁警示灯电路设计及multisim仿真姓名姚佳茜所在学院机电及自动化专业班级09机械电子2班学号0911116048日期2011年11月14日引言:555定时器是一种模拟电路和数字电路相结合的中规模集成器件，它性能优良，适用范围很广，外部加接少量的阻容元件可以很方便地组成单稳态触发器和多谐振荡器，以及不需外接元件就可组成施密特触发器。

固态继电器(SOLIDSTATE RELAYS)，简写成“SSR”，是一种全部由固态电子元件组成的新型无触点开关器件，它利用电子元件的开关特性，可达到无触点无火花地接通和断开电路的目的，因此又被称为“无触点开关”。

图11.电路组成如图1所示电路主要由IC1 ,SSR ,LED1为核心构成.其中IC1的型号为CB555,是一块单时基集成电路.SSR是一种固态继电器；LED1是一只红色发光二极管，用于指示震荡电路的工作状态。

2.各组成部分工作原理（1）由555定时器组成的多谐震荡电路由555定时器构成的多谐振荡器如图2所示，R1，R2和C是外接定时元件，电路中将高电平触发端（6脚）和低电平触发端（2脚）并接后接到R2和C的连接处，将放电端（7脚）接到R1，R2的连接处。

由于接通电源瞬间，电容C来不及充电，电容器两端电压uc为低电平，小于（1/3）Vcc，故高电平触发端与低电平触发端均为低电平，输出uo为高电平，放电管VT截止。

这时，电源经R1，R2对电容C充电，使电压uc按指数规律上升，当uc上升到（2/3）Vcc时，输出uo为低电平，放电管VT导通，把uc从（1/3）Vcc 上升到（2/3）Vcc这段时间内电路的状态称为第一暂稳态，其维持时间TPH的长短与电容的充电时间有关。

充电时间常数T充=（R1＋R2）C。

由于放电管VT导通，电容C通过电阻R2和放电管放电，电路进人第二暂稳态.其维持时间TPL的长短与电容的放电时间有关，放电时间常数T放＝R2C0随着C的放电，uc下降，当uc下降到（1/3）Vcc时，输出uo。

用555定时器制作的延时报警器姓名：***班级：11自动化一班学号：*********一、设计目的：1、熟悉555型集成定时器的结构、工作原理及其特点。

2、掌握555型集成定时器的基本应用。

二、设计原理：555定时器芯片,如图所示VCCOUTU1555_TIMER_RATEDGNDDISRSTTHRCONTRI555定时器电路555定时器内部电路图：图 2上图为由555定时器和外接定时元件R、C构成的单稳态触发器。

D为钳位二极管，稳态时555电路输入端处于电源电平，内部放电开关管T导通，输出端Vo输出低电平，当有一个外部负脉冲触发信号加到Vi端。

并使2端电位瞬时低于1/3VCC，低电平比较器动作，单稳态电路即开始一个稳态过程，电容C开始充电，Vc按指数规律增长。

当Vc充电到2/3VCC时，高电平比较器动作，比较器A1翻转，输出Vo从高电平返回低电平，放电开关管T重新导通，电容C上的电荷很快经放电开关管放电，暂态结束，恢复稳定，为下个触发脉冲的来到作好准备。

波形图见图3。

图3 单稳态触发器波形图暂稳态的持续时间Tw（即为延时时间）决定于外接元件R、C的大小。

Tw=1.1RC通过改变R、C的大小，可使延时时间在几个微秒和几十分钟之间变化。

当这种单稳态电路作为计时器时，可直接驱动小型继电器，并可采用复位端接地的方法来终止暂态，重新计时。

此外需用一个续流二极管与继电器线圈并接，以防继电器线圈反电势损坏内部功率管。

2) 555定时器接成多谐振荡器多谐振荡器又称为无稳态触发器，它没有稳定的输出状态，只有两个暂稳态。

在电路处于某一暂稳态后，经过一段时间可以自行触发翻转到另一暂稳态。

两个暂稳态自行相互转换而输出一系列矩形波。

多谐振荡器可用作方波发生器。

图 4 多谐振荡器和工作波形接通电源后，假定是高电平，则T截止，电容C充电。

充电回路是VCC—R1—R2—C—地，按指数规律上升，当上升到时（TH、端电平大于），输出翻转为低电平。

(M u l t i s i m数电仿真)555电路应用实验9 555定时器应用电路设计学号：姓名：专业：一、实验目的：1．了解555定时器的工作原理。
