德力西塑壳断路器

国产与进口低压塑壳断路器主要技术参数的比较一、低压塑壳断路器简介低压塑壳断路器是低压配电的重要元件。

作为电机、照明、动力配电等控制保护元件使用，具有过载、短路和欠压保护等功能，能保护电机、线路和电源设备不受损坏或减少损害。

低压断路器主要由3个基本部分组成：①触头和灭弧系统；②各种脱扣器和自由脱扣机构；③附件。

根据用途不同，可选用不同的脱扣器和附件组成不同功能的低压断路器。

常见的脱扣器包括热磁脱扣器、电子脱扣器、欠压脱扣器和分励脱扣器等。

常见的附件包括辅助触头、故障信号触头、联锁机构和手动操作机构等。

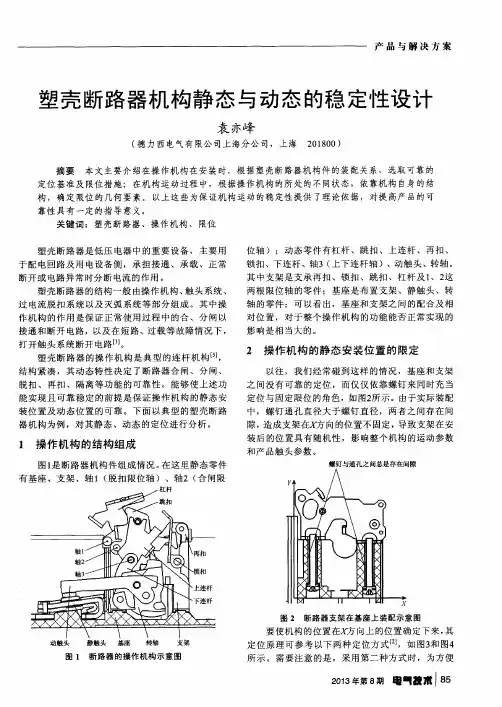

低压断路器的主触头靠手动操作合闸。

主触头闭合后，自由脱扣机构将主触头锁在合闸位置。

过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和主电路并联。

当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触头断开主电路；当电路过载时，热脱扣器的热元件发热，使双金属片弯曲，推动自由脱扣机构动作。

当电路欠电压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作。

分励脱扣器则作为远距离控制用，正常工作时，其线圈处于断电状态；需要远程跳闸时，按下跳闸按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触头断开。

对此，低压断路器的合闸只能手动操作，分闸则可通过手动、过载、过电流、欠压和分励等方式进行。

随着科技的发展，低压塑壳断路器得到了广泛的应用，并在应用中获取了大量的数据和经验，产品日臻完善，应用成熟。

二、国内外低压塑壳断路器的发展概况世界上最早的断路器产生于1885年，它是一种刀开头和过电流脱扣器的组合。

1905年，具有自由脱扣装置的空气断路器诞生。

1930年以来，随着科技的进步，电弧原理的发现和各种灭弧装置的发明，逐渐形成了机构。

50年代末，由于电子元件的兴起，又产生了电子脱扣器，到了今天由于单片机的普及又有了智能型断路器的问世。

中国低压断路器行业自1949年后，是在一些修理、装配简单电器工厂的基础上逐步发展成能独立设计、生产的行业，到1979共有生产企业600多家，经过1985～1986年、1990～1991年两个发展高峰，1995年低压断路器行业已有生产企业约1500家。

铭牌介绍概述符合的标准• GB 14048.1 总则 • IEC 60947-1 总则• GB 14048.2 断路器 • IEC 60947-2 断路器污染等级CDM6SEV 、CDM6LEV 系列产品运行在污染等级为3级，IEC 60947-1和60664-1标准所定义的环境（工业环境）中。

抗湿热能力干冷、干热、湿热环境温度• 正常工作温度范围-25℃~ +50℃，超过50℃时，应参考温度降容系数表使用。

• 存储温度为-40℃至70℃。

海拔• 正常工作安装地点的海拔不超过2000m 。

• 如需要安装在海拔超过2000m 的情况下，必须考虑到介电强度的改变和空气温度下降的因素，可参考海拔高度降容系数表使用，或请联系我们。

湿度正常工作时需满足：• 在周围空气温度为+50℃的条件下，大气相对湿度不能超过50%，如果温度较低，则可以在较高的相对湿度条件下使用。

• 最湿月份的月平均相对湿度为90%。

• 需要考虑产品表面产生的凝露对产品性能的影响。

具有隔离功能的可靠触头指示CDM6EV 系列塑壳断路器都符合IEC 标准60947-2中所定义的隔离• 隔离位置对应于O （OFF ）位置• 只有触头真正打开，操作手柄才能指示“OFF ”位置• 旋转手柄或电操机构不会改变触头指示系统的可靠性经过测试，隔离功能必须保证：• 触头指示系统的机械可靠性• 无漏电电流• 进出线端子之间有一定的过电压耐受能力防护等级• IP 防护等级为 IP2012345678910111213注：1）当额定剩余电流I∆n 为30mA 这个档位时，其延时时间只能选择非延时。

2）CE ：仅产品本体含有CE 注：CE ：仅产品本体含有CE技术参数技术参数保护特性低压配电保护推荐应用热磁固定式脱扣器1. 直流充电桩2. 交流充电桩保护配有TM 热磁脱扣器的断路器，主要用于保护变压器供电的配电系统上的电缆。

过载保护：热保护（Ir ）过载保护功能以双金属片为基础，提供反时限曲线，如果超出该限值，则双金属片的变形可使断路器操作机构脱扣。

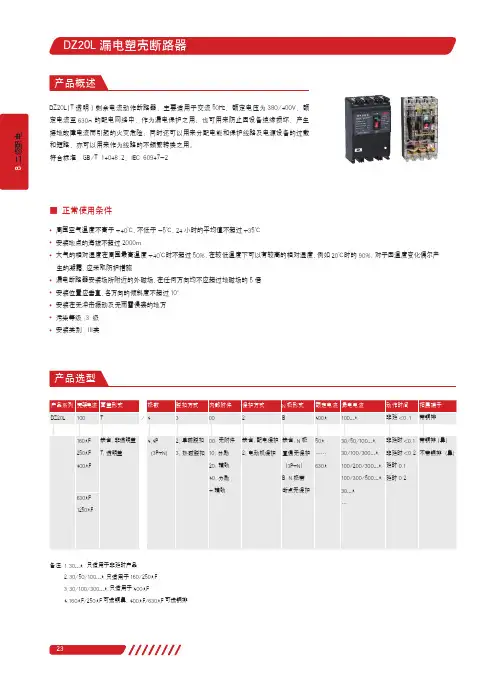

DZ20L(T 透明)剩余电流动作断路器，主要适用于交流50Hz ，额定电压为380/400V ，额定电流至630A 的配电网络中，作为漏电保护之用；也可用来防止因设备绝缘损坏，产生
接地故障电流而引起的火灾危险；同时还可以用来分配电能和保护线路及电源设备的过载和短路，亦可以用来作为线路的不频繁转换之用。

符合标准：GB/T 14048.2、IEC 60947-2
周围空气温度不高于+40℃，不低于-5℃，24小时的平均值不超过+35℃安装地点的海拔不超过2000m
大气的相对湿度在周围最高温度+40℃时不超过50%，在较低温度下可以有较高的相对湿度，例如20℃时的90%，对于因温度变化偶尔产
生的凝露，
应采取防护措施漏电断路器安装场所附近的外磁场，在任何方向均不应超过地磁场的5倍安装位置应垂直，各方向的倾斜度不超过10°安装在无冲击振动及无雨雪侵袭的地方污染等级:3 级安装类别:Ⅲ类
■ 正常使用条件
备注：1.30mA 只适用于非延时产品 2.30/50/100mA 只适用于160/250AF 3.30/100/300mA 只适用于400AF
4.160AF /250AF 可选铜鼻，400AF /630AF
可选铜排
二级配电
B 二级配
电。

DZ20系列塑料外壳式断路器(以下简称断路器)，其额定绝缘电压为 800V 、交流 50Hz 、额定工作电压400V 及以下，其额定电流从16A 至800A 。

在正常情况下，断路器可分别作为线路不频繁转换及电动机的不频繁起动之用。

配电用断路器在配电网络中用来分配电能，且可作为线路及电源设备的过载、短路保护。

保护电动机用断路器在配电网络中用作鼠笼型电动机的起动和运转中分断以及作为电动机的过载、短路保护。

本系列派生的透明外壳剩余电流动作断路器，盖子采用进口的新型、耐高温、高强度材料制造而成，断点清晰可见。

该系列广泛应用于建筑工地临时用电场所。

■ 产品简介产品符合标准：GB/T 14048.1 总则 IEC 60947-1 总则GB/T 14048.2 断路器 IEC 60947-2 断路器■ 符合标准正常工作海拔：≤2000m 如需要安装在海拔超过2000m 的情况下，必须考虑到介电强度的改变和空气温度下降的因素，可参考海拔高度降容系数表使用，或请联系我们。

■ 海拔正常工作条件：-5~40℃对于-40℃ ~-5℃，40℃~70℃的场合，请联系我们。

工作环境温度超过40℃，应参考温度降容系数表使用；存储温度：储藏温度：-40~70℃（如储藏温度低于正常工作条件，应将产品恢复至工作条件温度下静置至少24小时后投入使用）■ 环境温度正常工作湿度：在周围空气湿度为+40℃的条件下，大气相对湿度不能超过50%；如果温度较低，则可以在较高的相对湿度条件下使用；例如：+20℃时，达90%。

对于由于温度变化偶尔产生的凝露应采取特殊措施；具有隔离功能的可靠触头指示符合IEC 标准GB/T 14048.2中所定义的隔离隔离位置对应于O （OFF ）位置只有触头真正打开，操作手柄才能指示"OFF"位置旋转手柄或电操机构不会改变触头指示系统的可靠性■ 湿度注：1.除欠压外电气附件接线形式默认为引线0.5m ，可选引线1m 或者端子,欠压接线形式仅有端子。

CDMNE 系列塑料外壳式断路器，适用于额定工作电压AC690/800/1000/1140V ，额定电流63~630A 的交流线路中，可广泛应用于光伏发电行业的交流汇流箱、汇流柜；电力行业并网柜等场合中。

用来分配电能，保护线路和电源设备，使免受过载，短路等故障的危害。

注：1.欠压脱扣器、手操、电操仅250AF 有 2.250/400/630A F 的内部附件仅组合卖，不支持单卖 3.DC24V 分励仅250AF 有 4.如需应用于风电行业或AC1000/1140V 系统中，请特殊备注或优先联系德力西销售CDMNE-250CDMNE-320CDMNE-400/630产品选型CDMNE 塑料外壳式断路器产品概述CDMNE 塑料外壳式断路器基本介绍壳架等级：250A 、320A 、400A 、630A额定电流：63~630A额定电压：AC690V ，AC800V ，AC1000V ，AC1140V额定绝缘电压：1140V 、1250V额定冲击耐受电压：8kV 、12kV隔离功能：有认证：CCC 、CE防护等级：IP30污染等级：3级基本参数海拔：≤2000m环境温度：-40℃～+70℃环境温度+40℃时相对湿度不超过50%，较低温度可以有较高湿度，如:25℃时相对湿度可达80%，对于因温度变化所产生的凝霜应采取相应的措施（注：在-40℃～-5℃、+40℃～+70℃范围内的使用，请参考温度降容系数表）储存环境：周围温度-40~+70℃，相应湿度25℃≤80%工作环境• GB14048.1 低压开关设备和控制设备第1部分：总则• GB14048.2 低压开关设备和控制设备第2部分：断路器• IEC 60947-1 Low-voltage switchgear and controlgear-Part 1：General Rules• IEC 60947-2 Low-voltage switchgear and controlgear-Part 2：Circuit-breakers 符合标准产品参数CDMNE 塑料外壳式断路器降容表说明周围温度不在+40℃时,需要校验时的额定电流进行温度补偿修正值高度在2000米以下不会对断路器性能有影响。

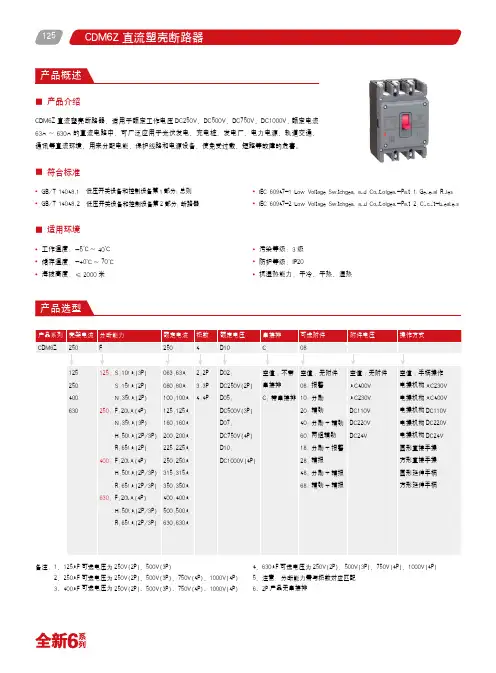

125CDM6Z 直流塑壳断路器，适用于额定工作电压DC250V 、DC500V 、DC750V 、DC1000V,额定电流63A ～630A 的直流电路中，可广泛应用于光伏发电、充电桩、发电厂、电力电源、轨道交通、通讯等直流环境，用来分配电能，保护线路和电源设备，使免受过载、短路等故障的危害。

■ 产品介绍备注：1、125AF 可选电压为250V(2P)、500V(3P)2、250AF 可选电压为250V(2P)、500V(3P)、750V(4P)、1000V(4P)3、400AF 可选电压为250V(2P)、500V(3P)、750V(4P)、1000V(4P)4、630AF 可选电压为250V(2P)、500V(3P)、750V(4P)、1000V(4P)5、注意：分断能力需与极数对应匹配6、2P 产品无串接排工作温度：-5℃～40℃储存温度：-40℃～70℃海拔高度：≤2000米■ 适用环境污染等级：3级防护等级：IP20抗湿热能力：干冷、干热、湿热■ 符合标准GB/T 14048.1 低压开关设备和控制设备第1部分：总则GB/T 14048.2 低压开关设备和控制设备第2部分：断路器IEC 60947-1 Low Voltage Switchgear and Controlgear-Part 1：General Rules IEC 60947-2 Low Voltage Switchgear and Controlgear-Part 2：Circuit-breakers126■ 单卖附件型号解释备注：1、扩展端子，也叫附件板，或者接线铜排2、AL/MX/OF有分带端子与带引线两种类型3、MX分励电压类型：DC24V、DC110V（定制）、DC220V（定制）、AC230V、AC400V4、只有250壳架有端子罩127CDM6Z直流塑壳断路器技术参数型号CDM6Z-125CDM6Z-250壳架等级125250额定电流In（A）63、80、100、125100、125、160、200、225、250额定绝缘电压Ue（V）10001000额定冲击耐受电压Uimp（kV）88额定电压Ue（V）DC250V DC500V DC250V DC500V DC750V DC1000V 极数（2P/3P/4P）23234分断能力S N S H R N H F额定极限短路分断能力Icu（kA）1535105065355020额定运行短路分断能力Ics（kA）1535105065355020机械寿命有维护2500025000免维护2000020000电气寿命80008000安装方式固定板前●●隔离功能●●选择性类别A A认证CCC、CE CCC、CE飞弧距离（mm）＜50＜50可选附件分励脱扣器●●辅助触点（1开1闭）●●辅助触点（2开2闭）●●报警触头●●辅助报警触头●●圆形直接手操●●方形直接手操●●圆形延伸手操●●方形延伸手操●●交流电操●●直流电操●●相间隔板●●串接排（3P/4P）●（仅3P）●外形尺寸长 L150165165宽 W92107142高 H93.59494CDM6Z直流塑壳断路器128CDM6Z-400CDM6Z-630CDM6Z-800 400630800 250、315、350、400400、500、630600、700、800 100010001000888 DC250V DC500V DC750V DC1000V DC250V DC500V DC750V DC1000V DC250V 2342342H R H R F H R H R F H R 506550652050655065205065 506550652050655065205065 20000150001000015000100008000800065005000●●●●●●A A BCCC、CE CCC、CE CCC、CE＜100＜100＜100●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●257257257257280150198150198210107.5107.5107.5107.5158129■ 降容表说明周围温度不在+40℃时,需要校验时的额定电流进行温度补偿修正值温度补偿修正系数表海拔降容系数高度在2000米以下不会对断路器性能有影响。

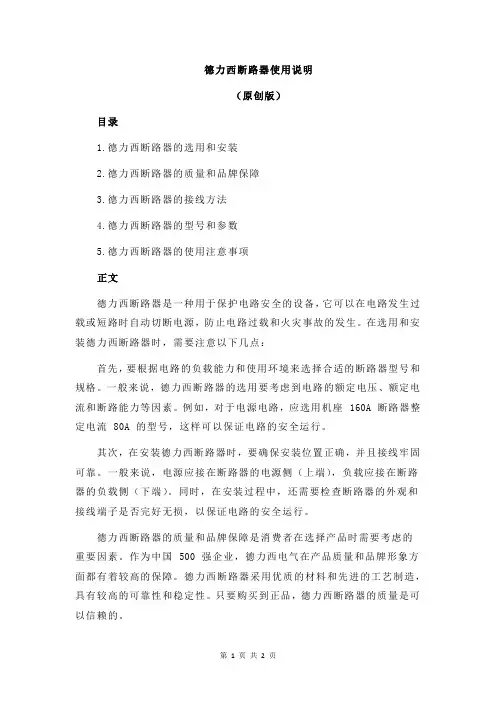

德力西断路器使用说明（原创版）目录1.德力西断路器的选用和安装2.德力西断路器的质量和品牌保障3.德力西断路器的接线方法4.德力西断路器的型号和参数5.德力西断路器的使用注意事项正文德力西断路器是一种用于保护电路安全的设备，它可以在电路发生过载或短路时自动切断电源，防止电路过载和火灾事故的发生。

在选用和安装德力西断路器时，需要注意以下几点：首先，要根据电路的负载能力和使用环境来选择合适的断路器型号和规格。

一般来说，德力西断路器的选用要考虑到电路的额定电压、额定电流和断路能力等因素。

例如，对于电源电路，应选用机座 160A 断路器整定电流 80A 的型号，这样可以保证电路的安全运行。

其次，在安装德力西断路器时，要确保安装位置正确，并且接线牢固可靠。

一般来说，电源应接在断路器的电源侧（上端），负载应接在断路器的负载侧（下端）。

同时，在安装过程中，还需要检查断路器的外观和接线端子是否完好无损，以保证电路的安全运行。

德力西断路器的质量和品牌保障是消费者在选择产品时需要考虑的重要因素。

作为中国 500 强企业，德力西电气在产品质量和品牌形象方面都有着较高的保障。

德力西断路器采用优质的材料和先进的工艺制造，具有较高的可靠性和稳定性。

只要购买到正品，德力西断路器的质量是可以信赖的。

在接线德力西断路器时，需要按照接线图进行操作，确保接线正确无误。

一般来说，德力西断路器的接线比较简单，电源接在断路器的电源侧（上端），支路如果有断路器全部并联在总断路器的负载侧（下端）。

其支路断路器，分别接负载（用电器）。

德力西断路器的型号和参数是消费者在选择产品时需要关注的重要信息。

例如，德力西 dz47-63 小型断路器接线比较简单，适用于家用和工业用电。

而 CDM1 系列断路器则是一种高分断能力的断路器，适用于电源电路和工业用电路等。

在选择德力西断路器时，需要根据电路的实际情况和需要来选择合适的型号和参数。

在使用德力西断路器时，还需要注意以下几点：首先，要按照电路的实际情况和需要来选择合适的断路器型号和规格；其次，在安装和使用过程中，要确保接线牢固可靠，防止接线松动或短路；最后，要定期检查和维护断路器，确保其正常运行。

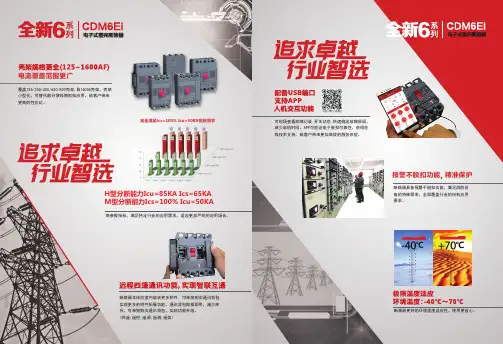

高参数指标，满足特定行业的应用需求，适应更加严苛的应用场合。

H型分断能力Icu=85KA Ics=65KA M型分断能力Ics=100% Icu=50KA断路器本体腔室内能装更多附件, 可单独购买通讯背包实现更多的附件拓展功能。

通讯背包即插即用，减少库存，可单独购买通讯背包，实现功能升级。

(四遥:遥控,遥调,遥测,遥信)电流覆盖范围更广覆盖125/250/400/630/800壳架,具1600A壳架，壳架小型化，可替代部分馈线侧框架应用，给客户带来更高的性价比。

可现场查看故障记录,开关状态,快速确定故障原因，减少宕机时间。

APP可验证电子脱扣可靠性、获得在线技术支持，给客户带来更加高效的服务体验。

断路器具备报警不脱扣功能，满足消防设备的特殊需求，全面覆盖行业的所有应用要求。

断路器更好的环境温度适应性，使用更省心。

扫描二维码下载app完全满足Ics=100% Icu=50KA招标需求报警不脱扣功能 精准保护096095GB/T 14048.1 总则 IEC 60947-1 总则GB/T 14048.2 断路器IEC 60947-2 断路器■ 符合的标准CDM6Ei 系列产品运行在污染等级为3级IEC 60947-1和IEC 60664-1标准所定义的环境(工业环境)中■ 污染等级正常工作时需满足：在周围空气温度为+40℃的条件下，大气相对湿度不能超过50%， 如果温度较低，则可以在较高的相对湿度条件下使用。

最湿月份的月平均相对湿度为90%。

需要考虑产品表面产生的凝露对产品性能的影响。

■ 湿度CDM6Ei 系列塑壳断路器都符合IEC60947-2中所定义的隔离隔离位置对应于O （OFF ）位置只有触头真正打开，操作手柄才能指示“OFF ”位置旋转手柄或电操机构不会改变触头指示系统的可靠性经过测试，隔离功能安全可靠■ 具有隔离功能的可靠触头指示周围空气温度上限为+70℃，下限为-40℃；24h 平均温度不超过35℃ （注：在-40℃~-25℃、+40℃~+70℃范围内使用，请与制造商联系或参 见降容系数表）存储温度为-40℃至70℃■ 环境温度断路器本体：IP20（不含接线端子）安装在开关柜中的断路器：带有转动手操的断路器：IP40带有电操机构的断路器：IP40■ 防护等级干冷、干热、湿热正常工作安装地点的海拔不超过2000m■ 海拔■ 抗湿热能力C D M 6E i备注：1）1250A 和1600A 无通信功能2）1250A 和1600A 无过载报警功能3）1250A 和1600A 的分励和电操无AC110V ,DC110V ,DC220V 控制电压4）800 壳架及以下内部附件（除欠压为端子式供货）其它产品标配为引线供货长度500mm ；如有其它长度或带端子需求请备注；5）125AF 、250AF 无抽出式产品。

产品特性铭牌介绍符合的标准• GB/T 14048.1 总则 • IEC 60947-1 总则• GB/T 14048.2 断路器 • IEC 60947-2 断路器使用环境CDM3vE系列产品污染等级为III级IEC 60947-1和IEC 60664-1标准所定义的环境(工业环境)中根据GB/T14048.2-2012 表H.1的内容：在海拔2000m处额定冲击耐受电压8kV时额定工作电压对地最大值600V，适用于环境Ⅳ（电源进线端）额定工作电压对地最大值1000V，适用于环境Ⅲ（配电电路）抗湿热能力干冷、干热、湿热环境温度• 周围空气温度上限为+70℃，下限为-40℃；24h平均温度不超过35℃（注：在-40℃~-25℃、+40℃~+70℃范围内使用，请与制造商联系或参见降容系数表）• 存储温度为-40℃至70℃海拔• 正常工作安装地点的海拔不超过2000m• 如需要安装在海拔超过2000m的情况下,必须考虑到介电强度的改变和空气温度下降的因素，建议分断能力降容25%，冲击耐压Uimp和绝缘电压Ui降容1档使用(Uimp 12kV降至8kV， 8kV降至6kV；Ui 1000V降至800V，800V降至690V)，或联系我们湿度正常工作时需满足：• 在周围空气温度为+40℃的条件下，大气相对湿度不能超过50%如果温度较低，则可以在较高的相对湿度条件下使用• 最湿月份的月平均相对湿度为90%• 需要考虑产品表面产生的凝露对产品性能的影响具有隔离功能的可靠触头指示CDM3vE系列塑壳断路器都符合IEC60947-2中所定义的隔离• 隔离位置对应于O（OFF）位置• 只有触头真正打开，操作手柄才能指示“OFF”位置• 旋转手柄或电操机构不会改变触头指示系统的可靠性经过测试，隔离功能安全可靠防护等级• 断路器本体：IP30（不含接线端子）• 安装在开关柜中的断路器：带有转动手操的断路器：IP40带有电操机构的断路器：IP40产品型号过载长延时整定电流物料编号脱扣和报警指示灯USB接口脱扣按钮技术参数产品型号进线端“LINE”壳架电流Inm认证标准符合标准二维码手柄位置指示“I”（合闸）“-”（脱扣）“o”（分闸）参数调节旋钮出线端“LOAD”CDM3vE电子式塑壳断路器产品简介CDM3vE电子式塑壳断路器产品简介I R ：过载长延时整定电流Isd ：短路短延时整定电流Ii ：短路瞬时整定电流Ready ：运行指示灯＞90%I R ：预报警指示灯CDM3vE-125~8001）过载长延时整定电流I R调节IR 档位的旋钮，可以选择该产品壳架下的不同电流档位，以满足不同线路对于额定工作电流的需求。

CDM3v 系列塑料外壳式断路器产品简介CDM3v 产品简介CDM3v 系列塑料外壳式断路器（以下简称：CDM3v ），在低压配电线路中，能接通、承载以及分断正常电路条件下的电流，也能在所规定的非正常电路下接通、承载一定时间和分断电流的一种机械开关，在配电线路发生过载、短路、欠压（附件功能）时，对线路和设备提供保护。

广泛适用于电力，建筑，工业，OEM 等低压用电场所。

壳架等级：63AF 、100AF 、125AF 、160AF 、250AF 、400AF 、630AF 、800AF 、1600AF 额定工作电压Ue ：400/415V ,500V ,690V分断能力：涵盖了配电领域的常用分断：25kA 、35kA 、50kA 、70kA 、75kA (各个壳架的具体分断详见参数表） 极数：包括3极和4极产品 脱扣器类型：单磁式，热磁式 安装方式：固定式、插入式、抽屉式符合标准产品符合标准：• GB/T 14048.1 总则 • IEC 60947-1 总则• GB/T 14048.2 断路器 • IEC 60947-2 断路器极限环境使用标准：IEC 60068-2-1（低温） GB/T 2423.1IEC 60068-2-2（高温） GB/T 2423.2IEC 60068-2-30（交变湿热） GB/T 2423.2防护等级CDM3v 本体符合IP 防护等级为：IP30（除接线端子) 安装在开关柜中的CDM3v 断路器：带有拨动手柄的断路器：IP40 带有旋转手柄的断路器：IP40 带有电操机构的断路器：IP40工作条件污染等级 CDM3v 的运行污染等级为3级IEC 60947-1和60664-1标准所定义的环境（工业环境）中。

环境温度正常工作条件：-5~40℃对于-40℃-5℃，40℃~70℃的场合，请联系我们工作环境温度超过40℃，应参考温度降容系数表使用；存储温度：储藏温度：-40~70℃（如储藏温度低于正常工作条件，应将产品恢复至工作条件温度下静置至少24小时后投入使用）海拔正常工作海拔：≤2000m如需要安装在海拔超过2000m 的情况下，必须考虑到介电强度的改变和空气温度下降的因素，可参考海拔高度降容系数表使用，或请联系我们湿度正常工作湿度：在周围空气湿度为+40℃的条件下，大气相对湿度不能超过50%；如果温度较低，则可以在较高的相对湿度条件下使用；例如：+20℃时，达90%。

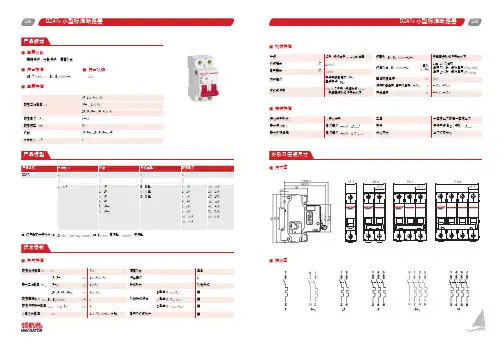

CDM3LS 系列剩余电流动作断路器17-26DZ47sY 电涌保护器36-38DZ47sLES 小型漏电保护断路器33-35CDEN1系列照明配电箱45-46CDEN1X 系列光纤箱47-48CDPZ30v 系列照明配电箱42-44C物料描述：CDM3S产品选型CDM3S 系列塑料外壳式断路器电气附件备注：除欠压外电气附件形式为引线0.5m ，可选1m, 1.5m, 2m 欠压默认形式为端子分励电压类型：AC400V , AC230V/DC220V , DC24V , DC110V/AC110V 欠压电压类型：AC400V , AC230V(仅支持左侧安装)操作附件其他附件产品选型CDM3S 系列塑料外壳式断路器技术参数CDM3S系列塑料外壳式断路器技术参数CDM3S系列塑料外壳式断路器CDM3S固定式板后安装开孔尺寸一体式（CDM3S-63～250）分体式（CDM3S-400～800）安装孔尺寸图孔图(mm)CDM产品选型CDM3LS 系列剩余电流动作断路器物料描述：CDM3LS电气附件备注：除欠压外电气附件形式为引线0.5m ，可选1m, 1.5m, 2m 欠压默认形式为端子分励电压类型：AC400V , AC230V/DC220V , DC24V , DC110V/AC110V 欠压电压类型：AC400V , AC230V(仅支持左侧安装)操作附件其他附件产品选型CDM3LS 系列剩余电流动作断路器技术参数CDM3LS系列塑料外壳式断路器技术参数CDM3LS系列塑料外壳式断路器X-X:为基座中心轴，下同Y -Y:为手柄中心轴，下同3极/4极2极单位：mm 露出面盖及拨动手柄露出拨动手柄注：2P 无板后接线CDM3LS 固定式板后安装开孔尺寸一体式（CDM3LS 125~250）分体式（CDM3LS 400~800）安装孔尺寸图孔图(mm)CDM3LS-125~250安装孔尺寸图产品选型DZ47sLES 小型漏电保护断路器1P+N 、2P 3P 、3P+N4P技术参数DZ47sLES 小型漏电保护断路器1P+N/2P 3P/3P+N/4P安装尺寸DZ47sLES 小型漏电保护断路器产品选型DZ47sY 电涌保护器接线图DZ47sY 安装示意图TT 系统安装示意图接线图TN -S 系统安装示意图TT 系统安装示意图TN -S 系统安装示意图TT 系统安装示意图PE L1L2L3N L2L3L1TN -S 系统安装示意图TT 系统安装示意图TN-S 系统安装示意图TN-C 系统安装示意图L N TN -S 系统安装示意图TT 系统安装示意图图TT 系统安装示意图TT 系统安装示意图技术参数DZ47sY电涌保护器接线能力：1.5mm 2(max)Umax ：AC125V lmax ：1ADZ47sY -II 20/40/65kA DZ47sY -II 80/120kA 外形及安装尺寸（mm ）安装尺寸DZ47sY 电涌保护器DZ47sY -IIIDZ47sY -I+II 12.5/15/25kADZ47sY -II 160kA安装尺寸DZ47sY 电涌保护器产品选型DZ47SCB 电涌保护器专用保护装置DZ47SCB-120外形及安装尺寸（mm ）技术参数DZ47SCB电涌保护器专用保护装置注：仅适用于电压限制型电涌保护器使用技术参数电气特性产品选型CDPZ30v 系列照明配电箱产品选型单排4CDPZ30VR4J CDPZ30VR4CDPZ30VR412CDPZ30VR4JT CDPZ30VR4T CDPZ30VR412T 6CDPZ30VR6J CDPZ30VR6CDPZ30VR612CDPZ30VR6JT CDPZ30VR6T CDPZ30VR612T 8CDPZ30VR8J CDPZ30VR8CDPZ30VR812CDPZ30VR8JT CDPZ30VR8T CDPZ30VR812T 10CDPZ30VR10J CDPZ30VR10CDPZ30VR1012CDPZ30VR10JT CDPZ30VR10T CDPZ30VR1012T 12CDPZ30VR12J CDPZ30VR12CDPZ30VR1212CDPZ30VR12JT CDPZ30VR12T CDPZ30VR12T12T15CDPZ30VR15J CDPZ30VR15CDPZ30VR1512CDPZ30VR15JT CDPZ30VR15T CDPZ30VR1512T 18CDPZ30VR18J CDPZ30VR18CDPZ30VR1812CDPZ30VR18JT CDPZ30VR18T CDPZ30VR1812T 20CDPZ30VR20DJ CDPZ30VR20D CDPZ30VR20D12CDPZ30VR20DJT CDPZ30VR20DT CDPZ30VR20D12T 24/CDPZ30VR24D CDPZ30VR24D12/CDPZ30VR24DT CDPZ30VR24D12T 双排20/CDPZ30VR20CDPZ30VR2012/CDPZ30VR20T CDPZ30VR2012T 24/CDPZ30VR24CDPZ30VR2412/CDPZ30VR24T CDPZ30VR2412T 30/CDPZ30VR30CDPZ30VR3012/CDPZ30VR30T CDPZ30VR3012T36/CDPZ30VR36CDPZ30VR3612/CDPZ30VR36T CDPZ30VR3612T 40/CDPZ30VR40CDPZ30VR4012/CDPZ30VR40T CDPZ30VR4012T 三排45/CDPZ30VR45CDPZ30VR4512/CDPZ30VR45T CDPZ30VR4512T 54/CDPZ30VR54CDPZ30VR5412/CDPZ30VR54T CDPZ30VR5412T60/CDPZ30VR60CDPZ30VR6012/CDPZ30VR60T CDPZ30VR6012T 四排72/CDPZ30VR72CDPZ30VR7212/CDPZ30VR72T CDPZ30VR7212T 80/CDPZ30VR80CDPZ30VR8012/CDPZ30VR80T CDPZ30VR8012T单排4CDPZ30VM4J CDPZ30VM4CDPZ30VM412CDPZ30VM4JT CDPZ30VM4T CDPZ30VM412T 6CDPZ30VM6J CDPZ30VM6CDPZ30VM612CDPZ30VM6JT CDPZ30VM6T CDPZ30VM612T 8CDPZ30VM8J CDPZ30VM8CDPZ30VM812CDPZ30VM8JT CDPZ30VM8T CDPZ30VM812T 10CDPZ30VM10J CDPZ30VM10CDPZ30VM1012CDPZ30VM10JT CDPZ30VM10T CDPZ30VM1012T 12CDPZ30VM12J CDPZ30VM12CDPZ30VM1212CDPZ30VM12JT CDPZ30VM12T CDPZ30VM12T12T15CDPZ30VM15J CDPZ30VM15CDPZ30VM1512CDPZ30VM15JT CDPZ30VM15T CDPZ30VM1512T 18CDPZ30VM18J CDPZ30VM18CDPZ30VM1812CDPZ30VM18JT CDPZ30VM18T CDPZ30VM1812T 20CDPZ30VM20DJ CDPZ30VM20D CDPZ30VM20D12CDPZ30VM20DJT CDPZ30VM20DT CDPZ30VM20D12T 24/CDPZ30VM24D CDPZ30VM24D12/CDPZ30VM24DT CDPZ30VM24D12T 双排20/CDPZ30VM20CDPZ30VM2012/CDPZ30VM20T CDPZ30VM2012T 24/CDPZ30VM24CDPZ30VM2412/CDPZ30VM24T CDPZ30VM2412T 30/CDPZ30VM30CDPZ30VM3012/CDPZ30VM30T CDPZ30VM3012T36/CDPZ30VM36CDPZ30VM3612/CDPZ30VM36T CDPZ30VM3612T 40/CDPZ30VM40CDPZ30VM4012/CDPZ30VM40T CDPZ30VM4012T 三排45/CDPZ30VM45CDPZ30VM4512/CDPZ30VM45T CDPZ30VM4512T 54/CDPZ30VM54CDPZ30VM5412/CDPZ30VM54T CDPZ30VM5412T60/CDPZ30VM60CDPZ30VM6012/CDPZ30VM60T CDPZ30VM6012T 四排72/CDPZ30VM72CDPZ30VM7212/CDPZ30VM72T CDPZ30VM7212T80/CDPZ30VM80CDPZ30VM8012/CDPZ30VM80T CDPZ30VM8012T技术参数CDPZ30v 系列照明配电箱外形及安装尺寸单排4175155150130///6215210190191(1*φ6+5*φ5）*1(1*φ6+5*φ5)*1一零一地6孔*1根8215245190227102652892402631226532524030015265379240354单位：mm 暗装安装尺寸CDPZ30v 系列照明配电箱产品选型CDEN1系列照明配电箱注：位数是指18mm的倍数，1位宽度是18mm.选型举例：CDEN1AR13,表示CDEN1-13回路标准型暗装乳白活动门厚1.0mm安装尺寸CDEN1系列照明配电箱外形及安装尺寸单位: mm产品概述CDEN1X 系列光纤箱• 设计新颖，安装方便、快捷，经济实用；• 统一管理，采用形象化标识，系统连接状况一目了然；• 支持视频、语音、数据、安防监控信号传输及远程智能控制；• 灵活性、高效性及高可靠性；• 兼容性及开放性，使用接口以模块式安装；• 箱体预埋，简易方便，美观大方；特点安装尺寸CDEN1X 系列光纤箱光纤箱乳白02376323300350120CDEN1G02W 03426323300400120CDEN1G03W 金属01345300250300120CDEN1G0102395350300350120CDEN1G0203445350300400120CDEN1G03CDEN1XG01CDEN1X 光纤箱 小箱 金属面板 厚1.0mm CDEN1XG01J CDEN1X 光纤箱 小箱 金属面板 厚0.8mm CDEN1XG01W CDEN1X 光纤箱 小箱 乳白面板 厚1.0mm CDEN1XG01WJ CDEN1X 光纤箱 小箱 乳白面板 厚0.8mm CDEN1XG02CDEN1X 光纤箱 中箱 金属面板 厚1.0mm CDEN1XG02J CDEN1X 光纤箱 中箱 金属面板 厚0.8mm CDEN1XG02W CDEN1X 光纤箱 中箱 乳白面板 厚1.0mm CDEN1XG02WJ CDEN1X 光纤箱 中箱 乳白面板 厚0.8mm CDEN1XG03CDEN1X 光纤箱 大箱 金属面板 厚1.0mm CDEN1XG03J CDEN1X 光纤箱 大箱 金属面板 厚0.8mm。
