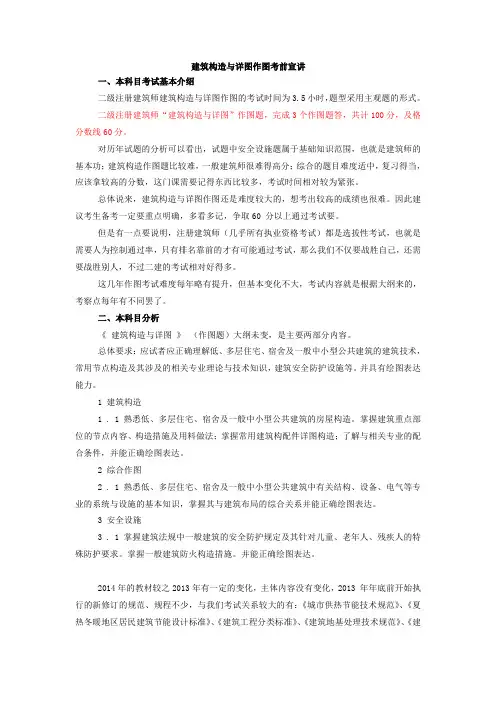

二级建筑师考试辅导建筑构造与详图

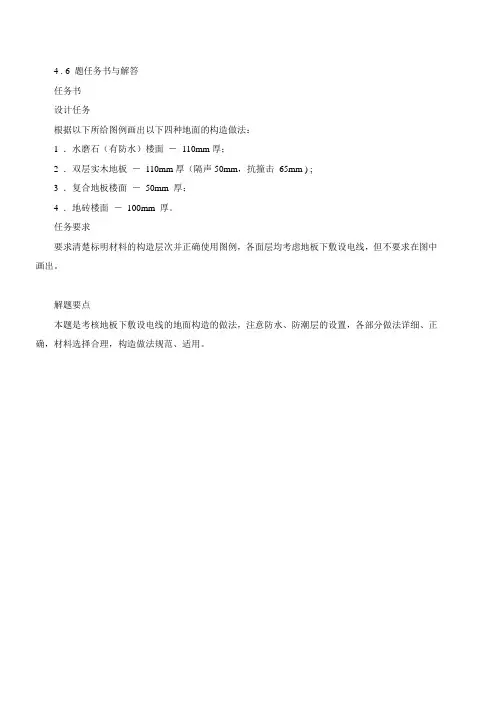

4 . 6 题任务书与解答
任务书
设计任务
根据以下所给图例画出以下四种地面的构造做法：
1 ．水磨石（有防水）楼面―110mm厚；
2 ．双层实木地板―110mm厚（隔声50mm，抗撞击65mm ) ;
3 ．复合地板楼面―50mm 厚；
4 ．地砖楼面―100mm 厚。

任务要求
要求清楚标明材料的构造层次并正确使用图例，各面层均考虑地板下敷设电线，但不要求在图中画出。

解题要点
本题是考核地板下敷设电线的地面构造的做法，注意防水、防潮层的设置，各部分做法详细、正确，材料选择合理，构造做法规范、适用。

4 . 7 题任务书与解答
任务书
设计任务与要求
按无障碍设计要求设计一套男卫生间和一套女卫生间。

1 ．男卫生间有一带隔墙的蹲位、一个小便器、两个洗脸盆。

2 ．女卫生间要有两个蹲位、两个洗脸盆。

3 ．从南侧较低标高的地方上到走廊用台阶连接，并在旁边设计一个宽2100mm 的坡道，每段坡道的宽最少为900mm ，台阶和坡道均不可占用走廊的宽度。

4 ．在卫生间入口处设计一隔墙，遮档视线。

5 ．在所提供的平面图中，将所有内容安排在给定的卫生间空间内，台阶和坡道设计在走廊的南侧，标注所有内容，以文字辅助说明设计。

解题要点
设计内容满足设计要求。

隔墙、蹲位、洗脸盆、小便池位置准确、距离合适。

坡道坡度1 : 12 ，缓步台宽与长度满足规范要求。

在坡道和台阶扶手部位应有延长段。

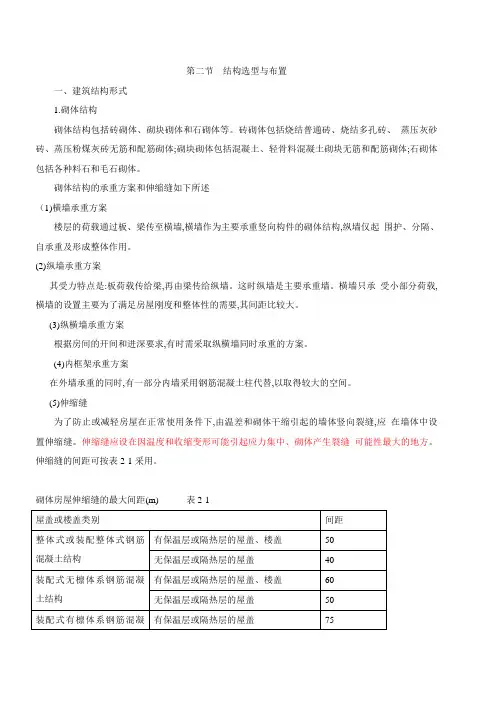

第二节结构选型与布置一、建筑结构形式1.砌体结构砌体结构包括砖砌体、砌块砌体和石砌体等。

砖砌体包括烧结普通砖、烧结多孔砖、蒸压灰砂砖、蒸压粉煤灰砖无筋和配筋砌体;砌块砌体包括混凝土、轻骨料混凝土砌块无筋和配筋砌体;石砌体包括各种料石和毛石砌体。

砌体结构的承重方案和伸缩缝如下所述（1)横墙承重方案楼层的荷载通过板、梁传至横墙,横墙作为主要承重竖向构件的砌体结构,纵墙仅起围护、分隔、自承重及形成整体作用。

(2)纵墙承重方案其受力特点是:板荷载传给梁,再由梁传给纵墙。

这时纵墙是主要承重墙。

横墙只承受小部分荷载,横墙的设置主要为了满足房屋刚度和整体性的需要,其间距比较大。

(3)纵横墙承重方案根据房间的开间和进深要求,有时需采取纵横墙同时承重的方案。

(4)内框架承重方案在外墙承重的同时,有一部分内墙采用钢筋混凝土柱代替,以取得较大的空间。

(5)伸缩缝为了防止或减轻房屋在正常使用条件下,由温差和砌体干缩引起的墙体竖向裂缝,应在墙体中设置伸缩缝。

伸缩缝应设在因温度和收缩变形可能引起应力集中、砌体产生裂缝可能性最大的地方。

伸缩缝的间距可按表2-1采用。

砌体房屋伸缩缝的最大间距(m) 表2-1注:①对烧结普通砖、多孔砖、配筋砌块砌体房屋取表中数值;对石砌体、蒸压灰砂砖、蒸压粉煤灰砖和混凝土砌块房屋取表中数值乘以0. 8的系数。

当有实践经验并采取有效措施时,可不遵守本表规定; ②在钢筋混凝土屋面上挂瓦的屋盖应按钢筋棍凝土屋盖采用; ③按本表设置的墙体伸缩缝,一般不能同时防止由于钢筋混凝土屋盖的温度变形和砌体干缩变形引起的墙体局部裂缝; ④层高大于5m的烧结普通砖,多孔砖、配筋砌块砌体结构单层房屋,其伸缩缝的最大间距可按表中数值乘以1. 3; ⑤温度较大且变化频繁地区和严寒地区不采暖的房屋及构筑物墙体的伸缩缝的最大问距,应按表中数值予以适当减小;⑥墙体的伸缩缝应与结构的其他变形缝相重合,在进行立面处理时,必须保证缝隙的伸缩作用。

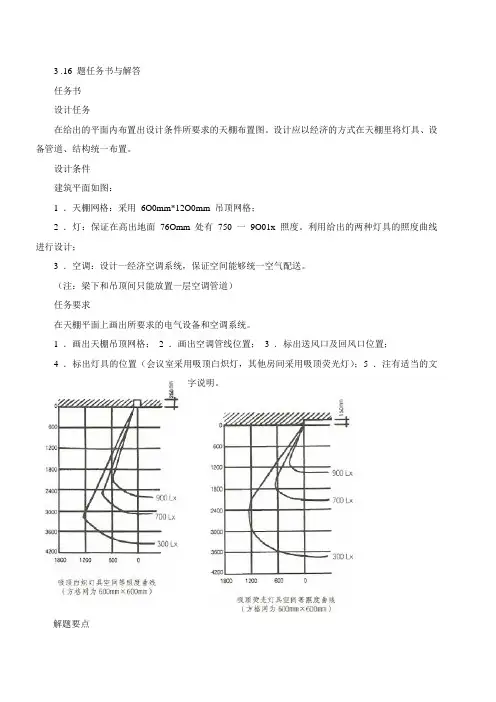

3 .16 题任务书与解答任务书设计任务在给出的平面内布置出设计条件所要求的天棚布置图。

设计应以经济的方式在天棚里将灯具、设备管道、结构统一布置。

设计条件建筑平面如图：1 ．天棚网格：采用6O0mm*12O0mm 吊顶网格；2 ．灯：保证在高出地面76Omm 处有750 一9O01x 照度。

利用给出的两种灯具的照度曲线进行设计；3 ．空调：设计一经济空调系统，保证空间能够统一空气配送。

（注：梁下和吊顶间只能放置一层空调管道）任务要求在天棚平面上画出所要求的电气设备和空调系统。

1 ．画出天棚吊顶网格；2 ．画出空调管线位置；3 ．标出送风口及回风口位置；4 ．标出灯具的位置（会议室采用吸顶白炽灯，其他房间采用吸顶荧光灯）；5 ．注有适当的文字说明。

解题要点送、回风主管道布置在走廊与储藏空间中，既能满足空间使用要求，又能满足主管道布置要求。

软管设在主要空间的吊顶内，尽量减小吊顶空间，以满足主要空间较高的净空要求。

在管道竖井的墙上分别设置送风与排风防火阀，同时在接待室也设有送、排风口。

天棚网格布置合理经济，灯具位置布置合理，桌面照度满足要求。

3 .17 题任务书与解答任务书设计任务图2 一114 所示为某一住宅平面图，已知建筑层高为3m , 试根据其用途在图上用给定图例绘出室内照明平面图（包括灯具、开关位置及线路布置）。

解题要点：1 ．灯具布置及控制要点：( 1 ）起居室：起居室净高2 . 7m 左右、面积为25~35m时，可采用吸顶式或吊灯，吊灯底部距地面高度不宜低于 2 . 3m 。

灯具安装高度小于2 . 4m 时，照明回路必须采用单相 3 线（分别为：相线L 、中性线N 和保护线PE ）。

起居室净高低于 2 .5m 时，一般照明灯具首选吸顶式起居室灯具控制以方便使用者操作为原则。

( 2 ）卧室：卧室的一般照明宜设置在床具靠近脚部边沿上方，其控制采用双联开关进行两地控制。

( 3 ）厨卫：卫生间布灯位置应避免安装在坐便器上方或背后，距淋浴喷头不小于1.2m （距浴缸边不小于0.6m ）。

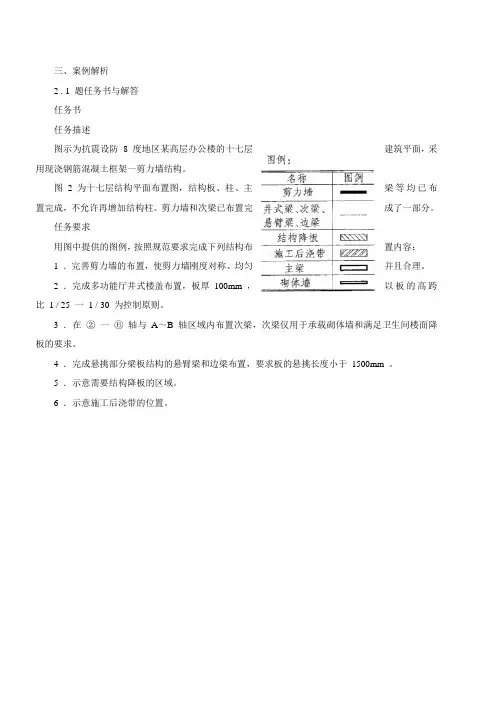

三、案例解析2 . 1 题任务书与解答任务书任务描述图示为抗震设防8 度地区某高层办公楼的十七层建筑平面，采用现浇钢筋混凝土框架一剪力墙结构。

图 2 为十七层结构平面布置图，结构板、柱、主梁等均已布置完成，不允许再增加结构柱。

剪力墙和次梁已布置完成了一部分。

任务要求用图中提供的图例，按照规范要求完成下列结构布置内容：1 ．完善剪力墙的布置，使剪力墙刚度对称、均匀并且合理。

2 ．完成多功能厅井式楼盖布置，板厚100mm ，以板的高跨比1 / 25 一1 / 30 为控制原则。

3 ．在②一⑥轴与A～B 轴区域内布置次梁，次梁仅用于承载砌体墙和满足卫生间楼面降板的要求。

4 ．完成悬挑部分梁板结构的悬臂梁和边梁布置，要求板的悬挑长度小于1500mm 。

5 ．示意需要结构降板的区域。

6 ．示意施工后浇带的位置。

解题要点1 ．剪力墙布置应刚度对称、均匀并且合理。

2 ．多功能厅井式楼盖布置，板厚100mm ，以板的高跨比1 / 25 一1 / 30 为控制原则，则梁距为2500 一3000。

3 ．卫生间有水房间结构降板。

4 ．施工后浇带的作用在于减少混凝土的收缩应力，通过后浇带的板、墙钢筋宜断开搭接，以便两部分的混凝土各自自由收缩；梁主筋断开问题较多，可不断开。

后浇带应从受力影响小的部位通过（如梁、板1 / 3 跨度处，连梁跨中等部位），不必在同一截面上，可曲折而行，只要将建筑物分开为两段即可。

混凝土收缩需要相当长时间才能完成，一般在45d 后收缩大约可以完成60 ％，能更有效地限制收缩裂缝。

题中大空间井字梁楼盖为保证其整体性不宜后浇带，故设在 2 一3 轴较好。

2 . 2 题任务书与解答任务书任务描述图示为抗震设防7 度地区某独立住宅建筑的一层、二层平面图，建筑采用钢筋混凝土框架结构，要求完成二层楼板及楼梯的结构布置，设计应合理。

任务要求按照所提供的图例及标注，在图上完成以下内容：1 ．结构主、次梁布置：要求主梁均由图中的结构柱支承，所有墙体荷载由主、次梁传递。

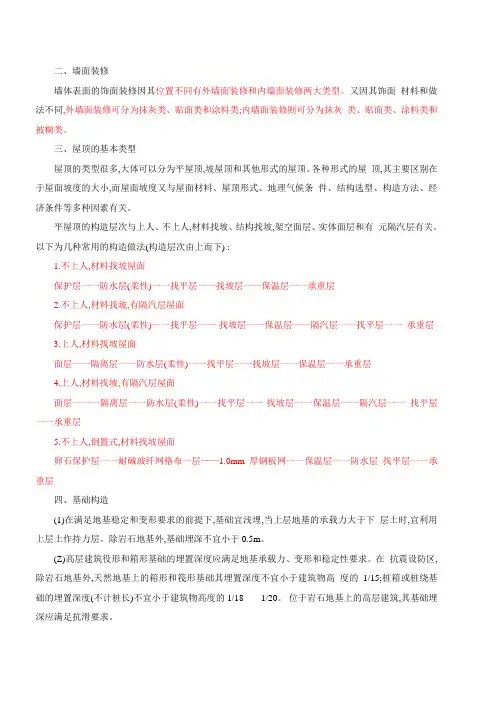

二、墙面装修墙体表面的饰面装修因其位置不同有外墙面装修和内墙面装修两大类型。

又因其饰面材料和做法不同,外墙面装修可分为抹灰类、贴面类和涂料类;内墙面装修则可分为抹灰类、贴面类、涂料类和被糊类。

三、屋顶的基本类型屋顶的类型很多,大体可以分为平屋顶,坡屋顶和其他形式的屋顶。

各种形式的屋顶,其主要区别在于屋面坡度的大小,而屋面坡度又与屋面材料、屋顶形式、地理气候条件、结构选型、构造方法、经济条件等多种因素有关。

平屋顶的构造层次与上人、不上人,材料找坡、结构找坡,架空面层、实体面层和有元隔汽层有关。

以下为几种常用的构造做法(构造层次由上而下) :1.不上人,材料找坡屋面保护层一一防水层(柔性)一一找平层一一找坡层一一保温层一一承重层2.不上人,材料找坡,有隔汽层屋面保护层一一防水层(柔性)一一找平层一一-找坡层一一保温层一一隔汽层一一找平层一一承重层3.上人,材料找坡屋面面层一一隔离层一一防水层(柔性)一一找平层一一找坡层一一保温层一一承重层4.上人,材料找坡,有隔汽层屋面面层一一一隔离层一一防水层(柔性)一一找平层一一-找坡层一一保温层一一隔汽层一一找平层一一承重层5.不上人,倒置式,材料找坡屋面卵石保护层一一耐碱玻纤网格布一层——1.0mm厚钢板网一一保温层一一防水层找平层一一承重层四、基础构造(1)在满足地基稳定和变形要求的前提下,基础宜浅埋,当上层地基的承载力大于下层土时,宜利用上层土作持力层。

除岩石地基外,基础埋深不宜小于0.5m。

(Z)高层建筑役形和箱形基础的埋置深度应满足地基承载力、变形和稳定性要求。

在抗震设防区,除岩石地基外,天然地基上的箱形和筏形基础其埋置深度不宜小于建筑物高度的1/15;桩箱或桩绕基础的埋置深度(不计桩长)不宜小于建筑物高度的1/18----- 1/20。

位于岩石地基上的高层建筑,其基础埋深应满足抗滑要求。

(3)基础宜埋置在地下水位以上,当必须埋在地下水位以下时,应采取地基土在施工时不受扰动的措施。

建筑构造与详图知识点汇总（2020.09）第一章建筑构造第二章建筑结构第三章建筑设备及电气第四章建筑安全设施第一章建筑构造（一）基础1.要点分类：刚性基础（砖基础、混凝土基础、毛石。

）、柔性基础（钢筋混凝土基础）刚性角：刚性基础宽高比1:1.00（最小值）柔性基础宽高比1:1.30 （最小值）2.砖基础3.混凝土基础3.钢筋混凝土基础（柔性基础）（二）屋面（1）要点块瓦屋面沥青瓦屋面坡屋面波形瓦屋面防水卷材坡屋面分类种植坡屋面卷材、涂膜防水屋面（正置式屋面）倒置式屋面（保温层在防水层之上）平屋面架空屋面种植屋面（过滤层、排蓄水层、耐根穿刺.....）蓄水屋面（60厚钢筋混凝土板）停车屋面（2）各构造层次做法功能作用及常用材料①保护层：上人屋面：10厚现浇细石混凝土、块体材料（增加粘结层）不上人屋面：预制板、涂料、铝箔、10-30mm卵石②隔离层：协调保护层与防水层的关系，一般为10厚砂浆、沥青油毡、涂膜等（当保护层为细石混凝土和块体材料时，设置隔离层）；③防水层：SBS、耐根穿刺、高分子、涂料等等，Ⅰ级两道、Ⅱ级一道；④找平层：20厚1:2.5水泥砂浆；⑤保温层：EPS板、XPS板、PUR板憎水耐压；⑥找坡层：最薄处30厚LC5.0轻集料混凝土，2%找坡；1、卷材、涂膜防水屋面（正置式屋面）2、倒置式屋面3、架空屋面4、种植屋面5、蓄水屋面6、停车屋面6、块瓦屋面7、沥青瓦屋面8、防水卷材坡屋面9、种植坡屋面防水构造专题：种植屋面专题：种植屋面应满足一级防水等级设防要求,且必须至少设置一道具有耐根穿刺性能的防水材料。

（三）墙体要点：保温、隔热、隔声、防火、防潮（水）、美观标准砖（53X115X240mm）、1、饰面材料：涂料、贴膜、石材、陶瓷、金属、玻璃、木材等2、保温材料：EPS板（模塑聚苯板）>XPS板（挤塑聚苯板）>PUR板（硬泡聚氨酯板）3、外墙外保温4、外墙内保温5、墙身防潮做法：20厚1:2水泥砂浆+3%~5%防水剂、防水砂浆砌筑三皮砖、60厚细石混凝土带内配3根6号钢筋；5 6、女儿墙不上人屋面上人屋面（四）楼地面要点：整体面层楼地面（细石混凝土地面、水磨石地面、地毯地面、环氧涂料地面等）材料块材面层楼地面（地砖、陶瓷、大理石、玻璃、微晶石）木材面层楼地面防静电楼地面防油楼地面功能耐热载重楼地面保温楼地面隔声楼地面防腐蚀楼地面低温辐射热水采暖楼地面1.不发火楼地面2.防静电楼地面3.防油楼地面4.耐热载重楼地面5.保温楼地面6.隔声楼地面7.防腐蚀楼地面8.低温辐射热水采暖楼地面9.踢脚线（五）地下室（六）楼梯、电梯、汽车坡道1.楼梯基本要求2.电梯基本要求3.汽车坡道基本要求出入口宽度：双向车道不小于7m、单向车道不小于4m坡道最小净宽：直线双向7.0m直线单向3.5m曲线双向10.0m曲线单向5.0m最大纵坡：直线坡道坡度15%曲线坡道坡度12%环行车道内径：坡道转向a≤90°90°＜a＜180°a≥180°4m 5m 6m（七）其余细部构造一、变形缝建筑物长度一般超过55m应设置变形缝，缝宽70-100mm相邻建筑部分高度相差二层或高差10m应设沉降缝、缝宽20-40mm 1.地下室2.屋面种植坡屋面瓦屋面正置式屋面（倒置式略）种植屋面架空屋面蓄水屋面停车屋面2.楼地面2.墙体二、勒脚散水明沟散水做法说明：每隔6m设伸缩缝一道、缝宽20m、封内填满嵌缝膏三、檐口、天沟、泛水、落水口（1）檐口平屋面檐口坡屋面檐口（2）天沟平屋面天沟种植屋面天沟坡屋面天沟坡屋面斜天沟（3）泛水坡屋面泛水平屋面女儿墙泛水倒置式屋面女儿墙泛水（4）落水口平屋面落水口架空屋面落水口种植屋面落水口四、雨棚、管道出屋面、后浇带（1）雨棚（2）管道出屋面平屋面（3）后浇带第二章建筑结构（一）砌体结构要点：1、填充墙沿柱高每隔500设置拉结筋2φ6（墙宽大于240应3φ6）；2、一、构造柱(砖砌体)构造柱设置要求二、芯柱(空心砌块)芯柱设置要求三、圈梁四、墙体加固墙体拉结扶壁柱与墙体拉结构造柱与砖砌体墙体拉结（当梁跨≥6m，其支撑处宜加设壁柱或者其他加强措施）构造柱与砖块墙体拉结芯柱与墙体拉结框架柱与砖砌填充墙拉结框架柱与砖砌填充墙拉结五、抗裂措施与混凝土屋顶六、女儿墙构造柱（二）框架结构要点：柱网跨度一般为6-9m；梁高一般为跨度的1/8~1/12；梁宽一般为梁高的1/2~1/3；板厚一般为跨度的1/35~1/45，外挑一般控制在柱跨的1/2~1/3；一、柱框架柱与砖砌填充墙拉结二、门洞第三章建筑设备及电气（一）给排水系统一、给水设计要点：1、住宅、公寓入户应设水表、水表前设阀门；2、市政自来水压力不足要求应加压送水；3、热水管、给水管在用水器具前设阀门，热水设循环管；4、给水管不应穿越变配电房、机房等遇水损坏或引发事故的房间；二、排水设计要点：5、排水管设与隐蔽部位，一般位于墙角处，6、排水横管设置清扫口或检查口；连接≥2个大便器或≥3卫生器具的铸铁横管端头应设清扫口；连接≥4个大便器塑料横管应设清扫口；标注排水方向、坡度0.3%等7、排水立管设检查口，距地1m，并高于本层器具0.15m，上下两个间距不大于10m；8、排水立管应设伸顶通气管，多、高层应设9、有水的房间应设地漏，水封不小于0.05m（厕所、盥洗室、卫生间、淋浴间等）10、卫生器具在排水口以下应设存水弯11、室外排水:厨房废水单独经隔油池处理，卫生间污水经化粪池处理，管道交汇处设检查井（二）消火栓系统一、消火栓设计要点：1、消火栓应设在楼梯间及其休息平台、前室和走道附近等明显易于取用的地方；2、消防电梯的前室应设消火栓（消防队员自救用，不是灭火用的）；3、消火栓离地1.1m,4、消火栓按2支消防枪的2股充实水柱布置的，间距不大于30m;5、消火栓按1支消防枪的1股充实水柱布置的，间距不大于50m;6、可设1支消防枪的1股充实水柱的建筑：建筑高度≤24.0m且体积小于或等于5000m3的多层仓库、建筑高度≤54.0m且每单元设置一部疏散楼梯的住宅（三）自动喷水灭火系统（1）设置场所：一类高层全设，二类高层部分场所设置，所有楼梯间均不设；高层民用建筑：①一类高层公共建筑（除游泳池、溜冰场外）及其地下、半地下室；②二类高层公共建筑及其地下、半地下室的公共活动用房、走道、办公室和旅馆的客房、可燃物品库房、自动扶梯底部；③高层民用建筑内的歌舞娱乐放映游艺场所、地下或半地下或地上四层及以上楼层的歌舞娱乐放映游艺场所、任一层建筑面积大于300m 2的地上歌舞娱乐放映游艺场所④建筑高度大于100m 的住宅建筑。

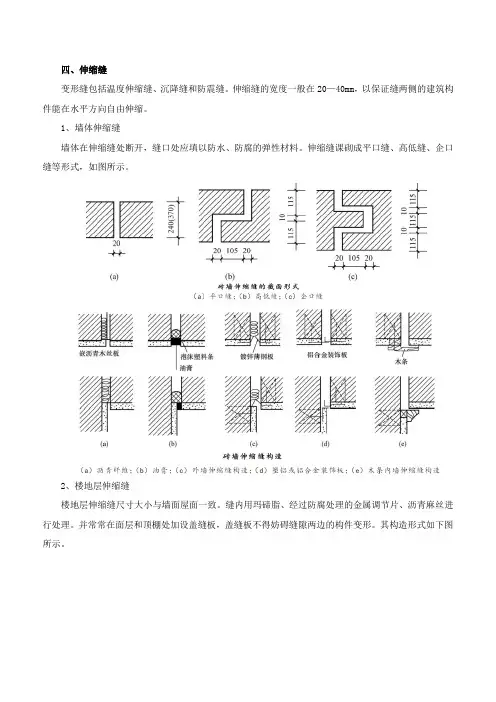

四、伸缩缝
变形缝包括温度伸缩缝、沉降缝和防震缝。

伸缩缝的宽度一般在20—40mm，以保证缝两侧的建筑构件能在水平方向自由伸缩。

1、墙体伸缩缝
墙体在伸缩缝处断开，缝口处应填以防水、防腐的弹性材料。

伸缩缝课砌成平口缝、高低缝、企口缝等形式，如图所示。

2、楼地层伸缩缝
楼地层伸缩缝尺寸大小与墙面屋面一致。

缝内用玛碲脂、经过防腐处理的金属调节片、沥青麻丝进行处理。

并常常在面层和顶棚处加设盖缝板，盖缝板不得妨碍缝隙两边的构件变形。

其构造形式如下图所示。

楼地层伸缩缝构造
3、屋顶伸缩缝
屋顶伸缩缝的位置有两种情况，一种是伸缩缝两侧屋面的标高相同；另一种是缝两侧屋面的标高不同。

缝两侧屋面的标高相同时，上人屋面和不上人屋面伸缩缝的做法也不相同。

（1）柔性防水屋顶伸缩缝
当屋顶伸缩缝两侧的屋面标高相同时，如为不上人屋面，一般在缝的两侧各砌半砖厚的小墙，按泛水构造处理。

与泛水构造不同之处是在小墙上面加设钢筋混凝土盖板或薄钢板盖板盖缝。

卷材防水屋顶伸缩缝构造如下图所示。

（a）不上人屋顶平接变形缝（b）上人屋顶平接变形缝（c）高低缝处变形缝
（c）高低缝处变形缝
（2）刚性防水屋顶伸缩缝
刚性防水屋顶伸缩缝的构造已与柔性防水屋顶的做法基本相同，只是防水材料不同而已，如下图所示。

（a）不上人屋顶平接变形缝（b）上人屋顶平接变形缝
（c）高低缝处屋顶变形缝（d）变形缝立体图。

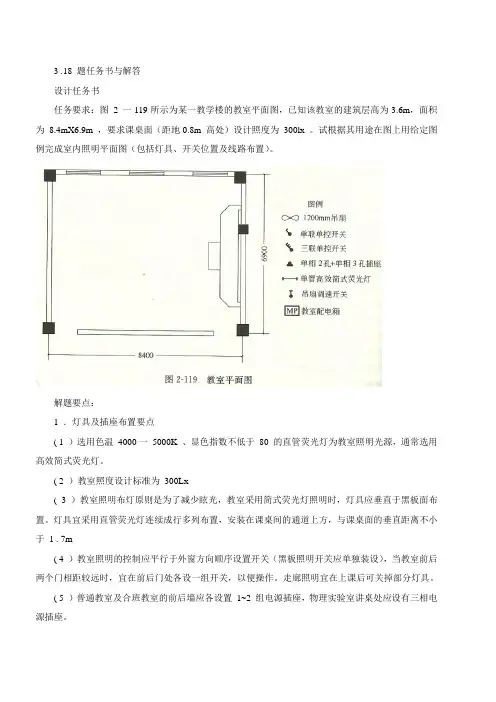

3 .18 题任务书与解答设计任务书任务要求：图2 一119所示为某一教学楼的教室平面图，已知该教室的建筑层高为3.6m，面积为8.4mX6.9m ，要求课桌面（距地0.8m 高处）设计照度为300lx 。

试根据其用途在图上用给定图例完成室内照明平面图（包括灯具、开关位置及线路布置）。

解题要点：1 ．灯具及插座布置要点( 1 ）选用色温4000一5000K 、显色指数不低于80 的直管荧光灯为教室照明光源，通常选用高效简式荧光灯。

( 2 ）教室照度设计标准为300Lx( 3 ）教室照明布灯原则是为了减少眩光，教室采用简式荧光灯照明时，灯具应垂直于黑板面布置。

灯具宜采用直管荧光灯连续成行多列布置，安装在课桌间的通道上方，与课桌面的垂直距离不小于1 . 7m( 4 ）教室照明的控制应平行于外窗方向顺序设置开关（黑板照明开关应单独装设），当教室前后两个门相距较远时，宜在前后门处各设一组开关，以便操作。

走廊照明宜在上课后可关掉部分灯具。

( 5 ）普通教室及合班教室的前后墙应各设置1~2 组电源插座，物理实验室讲桌处应设有三相电源插座。

( 6 ）布灯应保证满足一般照明照度均匀性要求。

2 ．照度计算：教室面积A= 8 . 4*6 . 9=57 . 96m2，灯具在工作面上的悬挂高度h=3.6-0.8-0.5=2.3m ，根据建筑照明设计标准，教室照度标准值为300lx 。

比功率（单位容量）P0=9.3W ／m2。

总安装功率为P总=p0*A=9.3*57.96=539W需安装的灯具数为：n=P总/ P N=539/(36+4)=13.5,取14.3 ．教室灯具及抽座的布置：设灯具距顶0.5m 吊杆安装，则灯具距工作面的计算高度为h=3.6-0.5-0.8=2 . 3m ，取距高比λ=1.3~1.5 ，灯具安装的允许最大间距为L=λ*h=2.99~3.45m ，根据教室布灯原则，采用直管荧光灯连续成行多列垂直于黑板面布置。

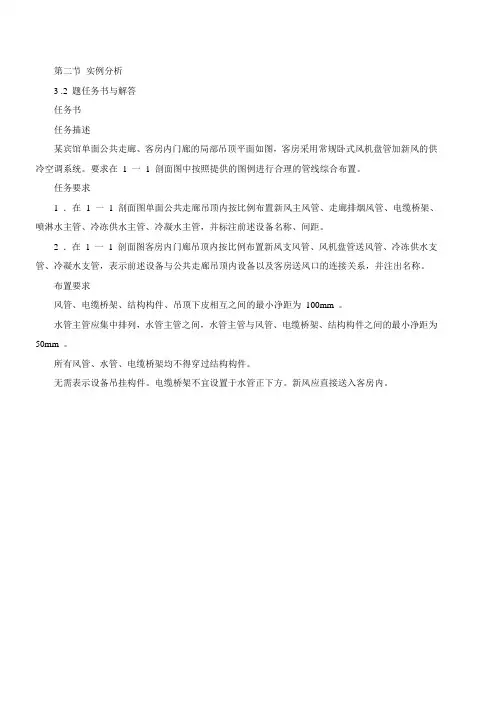

第二节实例分析3 .2 题任务书与解答任务书任务描述某宾馆单面公共走廊、客房内门廊的局部吊顶平面如图，客房采用常规卧式风机盘管加新风的供冷空调系统。

要求在 1 一1 剖面图中按照提供的图例进行合理的管线综合布置。

任务要求1 ．在1 一1 剖面图单面公共走廊吊顶内按比例布置新风主风管、走廊排烟风管、电缆桥架、喷淋水主管、冷冻供水主管、冷凝水主管，并标注前述设备名称、间距。

2 ．在1 一1 剖面图客房内门廊吊顶内按比例布置新风支风管、风机盘管送风管、冷冻供水支管、冷凝水支管，表示前述设备与公共走廊吊顶内设备以及客房送风口的连接关系，并注出名称。

布置要求风管、电缆桥架、结构构件、吊顶下皮相互之间的最小净距为100mm 。

水管主管应集中排列，水管主管之间，水管主管与风管、电缆桥架、结构构件之间的最小净距为50mm 。

所有风管、水管、电缆桥架均不得穿过结构构件。

无需表示设备吊挂构件。

电缆桥架不宜设置于水管正下方。

新风应直接送入客房内。

解题要点1 ．管道排列的基本原则：热介质管道排列在上，冷介质管道排列在下；保温管道排列在上，不保温管道排列在下；金属管道排列在上，非金属管道排列在下；管道沿墙排列时大管靠里、小管靠外；支管少、检修量小的管道靠里，支管多、检修量大的管道靠外；高压、高温的管道靠里，常温、常压的管道靠外。

2 ．管道相遇的避让原则：分支管道让主干管道；小口径管道让大口径管道；有压力管道让无压力管道；常温管道让高温或低温管道。

3 ．新风主风管属于体型较大、占据位置较多的设备．施工时不灵活，多数情况把它们置于最高点；走廊排烟风管下端有排烟风口位置，有些新风管下端有新风口位置，这些位置的下方均不能布置其他管线；空调冷凝水管类似于排水管，从盘管风机接管处必须有一般不小于0.5%的坡度，否则容易引起堵塞。

3 . 3 题任务书与解答任务书任务说明某中庭高度超过32 米的二类高层办公建筑的局部平面及剖面如图所示，回廊与中庭之间不设防火分隔，中庭叠加面积超过4000 平方米，图示范围内所有墙体均为非防火墙，中庭顶部设采光天窗。

二、建筑构造部分第一节建筑剖面建筑剖面考的几率非常小，以前没有考过，考试应该也会是让你补充线条。

大家要明白剖面图的位置关系，分清哪些是剖到的，哪些是能看到的，材质图例什么样子，尤其知道一些制图规则和各项强制性条文的规定，尤其纵向尺寸就可以了。

需要注意的内容：1、强制性条文的规定，例如：上人屋面女儿墙净高、窗台的高度、各项防护栏杆的高度等2、外墙基础埋深应在冰冻线下3、地下室防水、防潮及防潮层，外墙防潮层的位置4、尤其不要漏掉可见线5、坡屋面坡度要标注正确，天沟、屋顶天窗、梁、防水材料卷边别丢掉，屋顶排水方式要表示。

6、可见楼梯步数要数对，首层楼梯有基础7、注意平立剖之间的关系剖面图一般包括基础、地面、墙体、楼面、屋顶等构造，要正确绘制完整的剖面图并正确标注说明等，非常浪费时间，所以考的几率非常小，大家了解即可。

二、建筑构造部分一、建筑构造试题特点：建筑构造范围广，很难总结全面，二级建筑师考试一般都会有一道建筑构造的考题，可能包括一到三个小分题，例如画各部位沉降缝，轻钢龙骨吊顶节点等等。

复习时，不用死记，理解常用的节点构件的构造特点；考试时，即使碰到自己不是特别熟悉的构造大样，也不要轻言放弃，能画多少画多少，画上点就能得点分。

在准备建筑构造题目的时候，着重准备一些构造节点细节做法。

第一题任务书1、设计条件图示分别为屋顶外挑排水檐沟剖面图和屋面等高变形缝节点。

屋面防水等级为Ⅱ级，防水材料均采用高聚物改性沥青防水卷材。

2、作图要求（1）根据变形缝节点的构造要求，完成构造设计；（2）注明必要的材料和尺寸（3）在檐沟合理位置，绘制一处溢水口。

第二题任务书1、设计条件某厂区拟在原有两座厂房A、B处贴建一新厂房C,厂房均为钢筋混凝土框架结构。

厂房C由两层车间和一层连廊组成，连廊屋顶采用悬挑结构，厂房A、B、C经连廊相互贯通。

新旧厂房之间需设置变形缝，新旧厂房首层组合平面图及1-1剖面图如图所示。

2、作图要求在组合平面图和1-1剖面图中，用短粗实线标明新旧建筑间墙体变形缝位置。

第四节建筑设备布置一、各专业系统内容建筑设备（其中电气部分见第五节）有以下几个系统：（1）供暖系统包括分户热计量装置、室温控制装置、供暖管道、散热器（或地板供暖加热管）等。

（2）通风系统包括通风送风管、通风回风管、防火阀、通风送风口、通风回风口等（3）空调系统包括空调机（空气处理机）、风机盘管、空调供水管、空调回水管、空调凝水管、空调送风管、空调回风管、防火阀、空调送风口、空调回风口等。

（4）防排烟系统包括防烟加压送风机、防烟加压送风口、防烟加压送风竖井等；排烟风机、排烟口、排烟竖井等。

（5）给排水系统包括给水管、给水管附件、阀门等；排水管、排水管附件、地漏、检查口、三通、存水弯等。

（6）消火栓系统包括消火栓、消防给水管、消防给水管环管等。

（7）自动喷水灭火系统包括水流指示器、喷头、喷淋给水管等。

二、应试技巧（一）审题方法要读懂作图涉及的专业和内容，做到心中有数。

按题目要求作图。

比如空调部分，规定在哪个部位设空调；消火栓部分，是仅考虑走道或房间，还是走道和房间都考虑；喷淋部分，依描述中建筑物性质、高度、用途按规范设计等。

依据给定各专业的具体作图条件作图。

比如空调部分，给定此部位设全空气空调还是风机盘管加新风、哪个房间设几台风机盘管、风机盘管带不带回风口等；排烟部分，竖井的面积；消火栓部分，可否嵌入墙内；喷淋部分，喷头间距等。

规定各专业的具体作图内容，根据考核点逐条、逐个绘制。

作图要依据图例要求。

即使制图标准、教材等与题目要求不同，也要按照图例绘制，否则影响得分，使用时要正确，包括画法、方向等。

（二）解题方法1．作图内容通过认真审题，尽快确定作图内容。

为了准确无误、不耽误作图时间，可将给排水、暖通空调、电气三个专业作图内容列一个草稿表，作图时逐一落实。

2．灵活运用掌握的专业知识和设计要点每年都是新的建筑类型和作图方式，几乎未出现过重复类型。

不管建筑类型怎样变化，建筑设备专业知识是相同的。

常规试题可运用掌握的专业知识和设计要点来作图，非常规试题只能凭平时的知识积累来完成。

3 .13题任务书与解答设计任务图 2 一92 所示为某会议厅的建筑平面，请完成该会议厅所需安装的自动喷水灭火喷头及喷水管道平面布置图。

要求图中的喷洒管道自喷洒立管接出．并标出各喷头的定位尺寸。

解题要点参考答案如图2-93 所示若题目只要求布置喷头，则将管网及控制配件去掉即可。

1 ．要求首先能够根据建筑物的性质确定本建筑的火灾危险等级。

根据火灾危险等级所要求的喷头间距布置喷头（喷头与喷头间距，喷头与墙的间距）2 ．由于题目给出了喷洒立管及末端试水排水管的位置，故须要求设置的喷洒管道应从喷洒立管到末端试水装置，将已布好的喷头用枝状管网连接即可3 ．立管连接喷头前须先连接信号阀门，然后是水流指示器，喷洒管网，最末端是试水装置。

4 ．一根配水支管上连接的喷头数不超过8 个作图提示1 ．按本建筑的火灾危险等级数据布置喷头。

2 ．进行喷洒管道的连接。

3 ．信号阀门，水流指示器，末端试水装置的连接。

4 ．定位尺寸的标注。

3 .14 题任务书与解答建筑设备-空调通风及部分消防系统布置1 ．设计任务图2 - 105 为某宾馆（二类高层建筑）的局部平、剖面图。

除客房斜线部分不吊顶外，其余全部做吊顶。

按要求作出空调通风及部分消防系统的平面布置。

已知条件：( 1 ）空调通风部分：·客房采用风机盘管，新风通过走廊的新风竖井接人。

·电梯厅采用新风处理机，用 4 个散流器均匀送风，新风直接由外墙新风口接人。

·走廊仅提供新风。

( 2 ）灭火系统部分：·采用自动喷水灭火系统：客房采用边墙型扩展覆盖喷头，其他部位采用标准型喷头。

5 ．解答图（见图2- 106 ）。

3 .15 题任务书与解答任务书设计任务图2 一117 所示为某一高层办公楼的会议室平面图，已知该会议室的建筑层高为 3 . 3m , 面积为14 . 4m*6 .0m ，要求工作面（距地0.75m 高处）设计照度为300lx。

试根据其用途在图上用给定图例完成室内照明平面图（包括灯具、开关位置及线路布置）。

3 .10 题任务书与解答任务书设计任务完成所给定的天花平面图。

要求必须以最经济的方式在天棚里将灯具、设备管道、结构统一协调布置。

设计区域包括普通办公室、办公室和会议室。

完成的天花平面图包括：1 ．设计一个吊顶网格，完成灯具布置；2 ．完成一个带防火阀、空调送风管道、回风管道、送风口和回风口的空调系统，以符合空气均匀扩散的要求，送风口尽量靠近窗口，回风口尽量设在各房间内与窗相对的吊顶上，力争对流效果好；3 ．在给定的天花平面图中完成作图。

注意别在给定的区域外作图。

设计条件本题目提供一专门用做出租办公的天花平面图。

房间的左右两侧是其他的出租办公室。

另两侧是走廊和室外。

顾客需要有高效能的灯具和合理的空调系统布置，以营造舒适的办公环境。

依照下面的要求去完成天花平面图：1 ．吊顶网格( 1 ）所有的房间吊顶使用嵌入式吸音板，600mm x 1200mm 吊顶网格。

( 2 ）所有的吊顶空间的高度为2 .9m 。

( 3 ）内隔墙在吊顶上15Omm 结束，承重墙和防火墙伸至上层楼板底面。

2 ．照明系统( 1 ）灯具布置应争取高效。

应最大限度地减少过亮和过暗区。

( 2 ）除会议室外的其他房间应使用荧光灯。

要保证在桌面高度（地面以上900mm 的高度）有6001x 照度。

利用所给出的两种灯具的照度曲线进行设计。

( 3 ）会议室使用筒灯。

要保证在桌面高度（地面以上750mm 的高度）有550 1x照度。

( 4 ）在网格布置合理经济的基础上确保灯具的位置布置合理，使桌面的照度满足设计要求。

3 ．空调系统在经济节约的管道布置原则下，空调系统应进行统一组织空气送配。

应满足下列设计条件：( 1 ）普通办公室：4 个送风口、2 个回风口；( 2 ）办公室：1 个送风口、1 个回风口；( 3 ）会议室：2 个送风口、2 个回风口；( 4 ）管道不允许穿梁；( 5 ）在管道穿过防火墙的位置要使用防火阀；( 6 ）在梁下和吊棚之间只允许放置1 层空调管道。

4 . 4 题任务书与解答任务书设计任务依照图示提供的型材构件及尺寸绘出指定幕墙节点处构造详图。

任务要求1 ．利用图示给出的型材和图例按比例绘制指定节点详图的剩余部分。

2 ．型材可以绘制简单形式并注明主要尺寸、节点构造层次、材料做法、厚度等。

解题要点1 .《玻璃幕墙工程技术规范（JGJ102 一2003 ）》4 . 4 . 11 玻璃幕墙与各层楼板、隔墙外沿间的缝隙，当采用岩棉或矿棉封堵时，其厚度不应小于100mm ，并应填充密实；楼层间水平防烟带的岩棉或矿棉宜采用厚度不小于 1 . 5mm 的镀锌钢板承托；承托板与主体结构、幕墙结构及承托板之间的缝隙宜填充防火材料。

2 ．《玻璃幕墙工程技术规范（JGJ102 一2003 ）》3 . 1 .4 隐框和半隐框玻璃幕墙，其玻璃与铝型材的黏结必须采用中性硅酮结构密封胶。

3 ．《玻璃幕墙工程技术规范JGJ102 一2003 ）》4 . 3 . 3 玻璃幕墙的非承重胶缝应采用硅酮建筑密封胶。

4 ．建筑设计防火规范《GB50016 一2006 ）》7 . 2 . 7 ，《玻璃幕墙工程技术规范（J 别102 一2003 ）》4 . 4 . 10 无窗槛墙的玻璃幕墙，应在每层楼板外沿设置耐火极限不低于1h、高度不低于0.8m 的不燃烧实体裙墙或防火玻璃裙墙。

4 .5 题任务书与解答任务书任务说明绘出下列各种屋面构造做法的节点详图，做法应满足功能要求而且经济合理。

任务要求l ．选用图例按比例绘制各节点详图。

2 ．注明屋面节点构造层次、材料做法、厚度（防水层、隔汽层、隔离层不计入厚度）。

解题要点1 ．熟悉各种屋面构造做法，防水等级概念，保温、隔热、隔离层设置位置，并正确选用材料。

2 ．节点1 可参考国家标准图集99 ( 03 )J201 一1 平屋面建筑构造（一）第7 页明节点或06J204 屋面节能建筑构造第14 页屋8 节点。

3 ．节点2 可参考国家标准图集99 ( 03 ) J201一1 平屋面建筑构造（一）第11 页W14 节点或06J204 屋面节能建筑构造第巧页屋11 节点。

3 . 6 题任务书与解答任务概述某住宅标准户型平面图如图2-80 所示。

图中灰色部分为有吊顶区域，空调管道只能布置在此范围中。

任务要求在平面图中，根据给出的图例，按以下要求完成相关设备布置图。

一、结合吊顶，布置左套型住宅空调系统。

1 ．空调采用风机盘管系统；2 ．仅在居室部分布置空调；3 ．尽量采用侧送下回方式；4 ．凝结水排至卫生间。

在平而图上，运用所提供的图例画出符合上述任务书要求的布置图，包括：风机盘管、空调供、回水管和凝结水管二、右套型住宅照明设计1 住宅照明平面图；2 ．住宅插座布置平面图。

设备图例如下图：解答解题要点一、空调设计要点；1 ．风机盘管。

原则上每个房间布置一台，风机盘管布置在吊顶内，除受吊顶限制外，应尽量采用侧送下回方式。

2 ．三根空调水管与风机盘管均要连接，凝结水管排至卫生间下水道排走二、照明设计要点：1 ．住宅（公寓）照明宜选用细管径直管荧光灯或紧凑型荧光灯。

2 ．灯具的选择应根据具体房间的功能而定，宜采用直接照明和开启式灯具，并应选用节能型灯具。

3 ．起居室的照明宜满足多功能使用要求，除设置一般照明外，还可设置装饰台灯、落地灯等。

高级公寓的起居厅照明宜采用可调光方式。

4 住宅（公寓）的公共走道、走廊、楼梯间应设人工照明，除高层住宅（公寓）的电梯厅和火灾应急照明外，均应安装节能型自熄开关或设带指示灯（或自发光装置）的双控延时开关5 ．卫生间、浴室等潮湿且易污场所，宜采用防潮易清洁的灯具。

6 ．卫生间的灯具位置应避免安装在便器或浴缸的下面及其背后。

开关宜设于卫生间。

7 ．高级住宅（公寓）的客厅、通道和卫生间，宜采用带指示灯的跷板式开关。

三、插座布置要点：1 ．住宅内电热水器、柜式空调宜选用三孔15A 插座；空调、排油烟机宜选用三孔10A 插座；其他宜选用二、三孔10A 插座；洗衣机插座、空调及电热水器插座宜选用带开关控制的插座；厨房、卫生间应选用防溅水型插座2 ．住宅分户箱内应配置照明回路、一般电源插座回路、空调插座回路、电炊具及电热水器等专用电源插座回路。

4 .10 题任务书与解答
4 .11 题任务书与解答
图2-67
4 .12 题任务书与解答
1.任务要求：
根据所给的女儿墙泛水、变形缝、屋面出入口，绘出其详细构造做法（图2-68）。

4. 13 题任务书与解答
任务书
设计任务
在给出的平面图内布置出设计条件要求的台阶、坡道、扶手及残疾人男、女卫生间，满足无障碍设计的要求。

设计条件
建筑平面如图。

楼梯和坡道设计要求如下：
l ．楼梯
( 1 ）踏步宽和高：踏宽不少于280mm , 踏高不超过180mm ，不低于100mm ;
( 2 ）楼梯净宽不少于1200mm ;
( 3 ）楼梯两边900mm 高处应设有扶手；
( 4 ）扶手应保持连续；
( 5 ）扶手在楼梯起点与终点处应水平延伸300mm 以上；
( 6 ）扶手与墙间距离为38mm 。

2 ．坡道
( l ）坡度在1/12 间，最高升起750mm ;
( 2 ）最小坡道宽为900mm ;
( 3 ）坡道转弯时应设休息平台，平台深度不少于1500mm 。

( 4 ）扶手
a ）当踏步高于150mm 或水平长度大于1830mm 时，在坡道两边均应设有扶手；
b)在曲折或Z 字形坡道上扶手应保持连续；
c ）如果扶手不连续，扶手在楼梯起点与终点处应水平延伸300mm 以上；
d ）扶手与墙间距离为38mm
3 ．卫生间残疾人卫生间设计应满足规范要求。

任务要求
确定适当的楼梯踏步数及坡道坡度，反映出合理的栏杆设计。

注出标高，并注有文字说明。

解题要点
掌握无障碍设计规范，特别是有关坡道及其转折缓冲空间的设计。
