桥梁下部施工组织设计桥梁下部是指桥梁的支撑部分，包括桥墩、桥台、桥基等。
下部施工组织设计是指对桥梁下部施工过程中的工程组织和施工方案进行设计和规划，确保施工过程安全、高效、质量可控。
下面是一份关于桥梁下部施工组织设计的简要说明，包括工程组织设计原则、施工方案、施工过程控制等。
（一）工程组织设计原则1.安全第一：确保施工人员的人身安全和施工作业的安全。
2.高效率：合理安排工程进度，提高施工效率。
3.质量控制：采用科学的施工技术和控制措施，保证工程质量。
4.资源合理利用：充分利用现有资源，降低建设成本。
5.环境保护：采取相应的环境保护措施，减少施工对周围环境的影响。
（二）施工方案1.桩基施工：确定桩基施工方法，包括静力压桩、动力压桩、钻孔灌注桩等。
2.桥墩施工：确定桥墩的施工方法，包括模板安装、钢筋绑扎、混凝土浇筑等。
3.桥台施工：确定桥台的施工方法，包括模板安装、钢筋绑扎、混凝土浇筑等。
4.河床准备：确定河床的准备工作，包括河道疏浚、河水引导等。
5.桥梁下部防护：确定桥梁下部的防护措施，包括防腐、防水等。
（三）施工过程控制1.施工进度控制：制定详细的施工计划，合理安排施工顺序和进度，及时调整施工进度。
2.质量控制：设立质量控制点，定期进行施工现场检查和验收，确保施工质量。
3.安全控制：制定施工安全措施和应急预案，组织施工人员进行安全培训和教育，确保施工安全。
4.环境保护控制：采取相应的环境保护措施，控制施工对周围环境的影响。
5.资源控制：合理安排施工资源的使用，及时调整和补充施工资源，确保施工进度。
以上仅是桥梁下部施工组织设计的简要说明，实际施工过程中还需要根据具体桥梁的设计和实际情况进行详细的设计和规划。
同时，还需要考虑到施工材料和设备的选用、人员组织和管理等方面的问题。
为确保施工过程的顺利进行，还应加强与相关单位的协调配合，及时解决施工中的问题和困难。

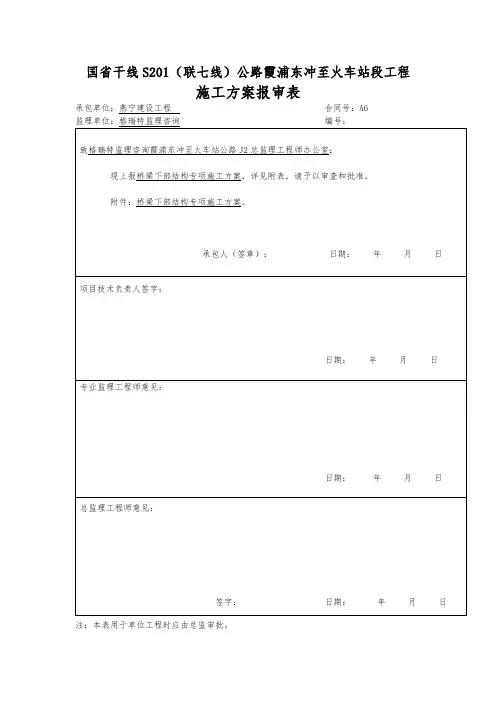

国省干线S201（联七线）公路霞浦东冲至火车站段工程施工方案报审表承包单位：燕宁建设工程合同号：A6注：本表用于单位工程时应由总监审批。
国省干线S201(联七线)公路霞浦东冲至火车站段A6标桥梁下部结构专项施工方案编制：审核：审批：燕宁建设工程霞浦东冲至火车站段A6标段项目经理部2017年9月25日目录第一章编制依据 (1)1.1技术标准和规 (1)1.2设计技术标准 (1)第二章工程概况 (2)2.1沿线桥梁分布情况 (2)2.2桥梁一览表 (2)2.3工期及质量要求 (3)2.3.1工期要求 (3)2.3.2质量要求 (3)第三章施工总体安排 (4)3.1工期安排 (4)3.2设备安排 (4)3.3材料组织 (4)3.4人员组织 (4)第四章主要施工方法 (6)4.1概况 (6)4.2 施工工艺流程 (8)4.3施工方法 (11)4.3.1承台施工 (11)4.3.2墩柱施工 (13)4.3.3盖梁、台帽 (16)第五章措施计划 (19)5.1质量保证措施 (19)5.1.1质量控制机构 (19)5.1.2质量保证体系 (19)5.1.3工程质量保证措施 (19)5.2工期保证措施 (20)5.2.1缩短施工准备期 (20)5.2.2确保工期的组织措施 (20)5.3安全生产保证措施 (20)5.3.1安全目标 (20)5.3.2安全生产方针 (21)5.3.3施工安全保障体系 (21)5.4环境保护措施 (22)5.5文明施工措施 (22)5.1.1文明施工方案 (22)5.1.2文明施工措施 (22)第一章编制依据1.1技术标准和规（1）省普通公路施工标准化指南。
（2）国省干线（联七线）公路霞浦东冲至火车站段工程A6标段两阶段施工图设计。
（3）公路桥涵施工技术规（JTG/T F50-2011）。
（4）公路工程技术标准（JTG B01-2003）。
（5）公路工程质量检验评定标准（JTG F80/1-2004）。
桥梁下部构造技术交底及施工方案二级技术交底桥梁是连接两地的重要交通设施，其下部构造是承担桥梁重量并将荷载传导到桥墩或基础上的组成部分。
下面将详细介绍桥梁下部构造技术交底及施工方案。
一、技术交底1.桥梁下部构造的设计原则：按照经济、合理和安全的原则设计桥梁下部构造，确保其能够承受设计荷载并保持结构的稳定性。
2.下部构造的主要组成部分：下部构造包括桥墩、桥台、河床基础等。
桥墩用于承受上部结构的荷载，并将荷载传导到桥台或地基上，桥台连接桥墩，将荷载均匀传递到地基上，河床基础则用于承受河流水流荷载。
3.桥墩的构造要求：桥墩应按照设计要求进行施工，采用混凝土浇筑或钢筋混凝土浇筑。
桥墩的设计高度、形状和数量应满足承载力、稳定性和外形要求。
4.桥台的构造要求：桥台应具备良好的承载力和稳定性，采用钢筋混凝土浇筑。
桥台的宽度和高度应满足设计要求，并进行适当的荷载试验以验证其承载能力。
5.河床基础的施工要求：河床基础应满足抗冲刷和承载能力的要求。
施工时需要先进行河床清淤，然后通过浇筑石子、砂石和混凝土等材料形成稳定的基础。
二、施工方案1.施工准备工作：确定施工队伍、材料供应和设备调配，编制详细施工方案，安排好施工进度和质量控制计划。
2.桥墩施工：首先进行桥墩的地基处理，清理基础，填补坑洞，确保基础平整稳固。
然后进行桥墩的模板搭设和钢筋绑扎，定位精确，确保墩身垂直度。
最后进行混凝土浇筑，采用振捣等工艺保证混凝土的密实性和质量。
3.桥台施工：桥墩完成后，进行桥台的施工。
首先进行桥台的地基处理，清理基础并修补不平整的部分。
然后进行模板搭设和钢筋绑扎，确保桥台的形状和强度。
最后进行混凝土浇筑，采用振捣等工艺使混凝土紧密结实，确保桥台的承载能力。
4.河床基础施工：桥台完成后，进行河床基础的施工。
首先进行河床的清淤工作，将河床中的杂质清理干净，如有必要，可以进行石子和砂石的填充。
然后利用水泥进行浇筑，确保基础的稳定和承载能力。

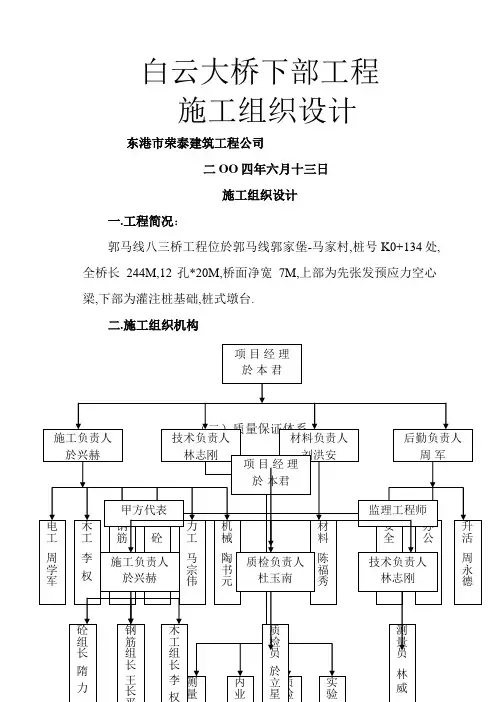

白云大桥下部工程施工设计东港市荣泰建筑工程公司二OO四年六月十三日施工设计一、工程简况：郭马线八三桥工程位于郭马线郭家堡-马家村，桩号K0+134处，全桥长244M，12孔*20M，桥面净宽7M，上部为先张发预应力空心梁，下部为灌注桩基础，桩式墩台。
b5E2RGbCAP二、施工组织机构测量定位放线架设施工便桥墩桩基台桩基墩柱身台柱身墩盖梁耳背墙名盖梁下部工程完成四、主要施工方法1、测量定位放线施工测量定位放线必须根据甲方交付的中桩及设计桥墩台坐标及水准点进行。
桩位测量放线，首先定位桥位纵轴线，然后按墩台桩号放出每座墩台的横轴线，依据纵、横轴线定义点确定各桩基的中心位置，横位纵轴及每座墩台横轴线均应引出施工现场，并加以固定，以便校核各墩台中心位置，控制施工位置，引桩应有记录。
RTCrpUDGiT2、基础施工：桩基施工采用筑岛方式进行，即沿桥轴线位置筑起宽8M，宽2M 的施工平台。
以满足压轮钻的钻孔要求。
3、桥墩台桩基施工<1）施工放样要严格按规划提供的中心位置桩施工，并在施工过程中及时检查桩位和高程，将误差控制在规范允许范围内；5PCzVD7HxA<2）桩基深19M地下水位高，桩基孔径较大<φ1.40M），非常容易塌孔，为了避免塌孔，采取如下控制措施。
jLBHrnAILg①控制钻进速度，钻机要连续作业，拆卸钻杆要力求迅速，提落钻要稳，严防碰撞护筒和孔壁；②采取黄土护壁，泥浆密度控制在1.2~1.45范围内。
③深埋置护筒，护筒内径不小于φ1.60M，采用5毫M钢板制作，增加强度，不变形。
④护筒上口应高于水面2M以上，增加孔内水压；⑤控制孔内泥浆水头压力，尽量保护稳压，防止水头忽高忽低。
<3）钻孔：钻孔就位是关键，就位后转杆中心位置偏差不得大于2厘M，接卸钻杆的过程中要迅速、安全，以免停钻时间过长，增加孔底沉淀。
钻孔应连续进行，不得中断。
钻孔时要经常校正钻头中心与桩中心重合，钻孔过程中要及进排渣，补充泥浆稠度，做好钻孔记录，在土质变化处捞取渣样，判断土质，以便与地质剖面图相核对。
桥梁下构工程施工组织设计一、工程概况本项目桥梁下构工程主要包括桥墩、桥台、基础、承台、桩基等施工内容。
桥梁全长XX米，桥宽XX米，采用分离式双向四车道设计，设计速度为XX公里/小时。
桥梁下构工程是桥梁工程的重要组成部分，其质量直接关系到桥梁的安全和使用寿命。
二、施工组织设计1. 施工准备（1）技术准备：根据设计文件和施工图纸，编制详细的施工方案和技术措施，组织施工技术培训，确保施工人员掌握相关技术要求。
（2）现场准备：平整施工场地，清除障碍物，设置临时设施，包括施工用房、材料堆放区、临时道路等。
（3）材料准备：根据施工进度计划，提前组织采购所需原材料，并进行质量检验。
（4）设备准备：根据施工需求，配置足够的施工设备，包括钻机、挖掘机、装载机、混凝土泵车等。
2. 施工进度计划根据桥梁下构工程的施工内容，制定合理的施工进度计划，确保桥梁下构工程按期完成。
施工进度计划应包括各施工阶段的开始时间、结束时间及关键节点。
3. 施工方法及工艺（1）桩基施工：采用旋挖钻机进行钻孔，泥浆护壁，钢筋笼制作安装，混凝土浇筑的方法进行。
（2）承台施工：在桩基施工完成后，进行承台施工，采用现浇混凝土工艺，确保承台质量。
（3）桥墩、桥台施工：根据设计要求，采用现浇混凝土或预制混凝土构件的方式进行施工。
（4）基础施工：根据地质条件，采用不同类型的基础施工方法，如扩大基础、沉井基础等。
4. 质量控制（1）建立健全质量管理体系，明确质量管理职责和权限。
（2）严格执行施工方案和技术措施，确保施工过程符合设计要求。
（3）加强施工过程中的质量检查和验收，对不合格品及时整改。
（4）做好施工记录和资料归档工作，为工程验收和维护提供依据。
5. 安全生产（1）制定安全生产规章制度，明确安全生产职责和权限。
（2）进行安全生产教育培训，提高施工人员的安全意识。
（3）配置足够的安全生产设施，如安全帽、安全带、警示标志等。
（4）定期进行安全生产检查，及时发现和整改安全隐患。
桥梁下部结构施工组织设计桥梁下部结构施工组织设计第一章编制依据和原则一、编制依据●XX县梅雨桥项目施工招标文件;●XX县梅雨桥项目施工图设计文件;●交通部《公路工程预算定额》、《公路基本建设工程概算、预算编制办法》、《公路工程机械台班费用定额》。
●公路工程设计、施工技术规范、质量检验评定标准以及有关操作规程和技术资料。
●我公司同类工程施工经验及现阶段本公司综合施工能力。
二、编制原则1.恪守工程施工合同文件各项条款，全面响应施工图设计文件，严格执行业主、监理工程师及其授权代表的指令和要求；2.严格遵守施工合同文件明确的设计规范、施工规范和质量评定与验收标准；3.奉行“质量第一、科学管理、合理安排、因地制宜、经济安全、保障工期、切实可行、动静结合”的原则，并切实注重环保，加强文明施工管理，力争向业主及沿线人民交一项质优、价廉的精品工程，并以此作为我公司对业主给予信任的答谢！三、主要工程数量1、挖孔土石方：挖孔土石方60 M，（直径1.1米）2、桥台工程：台基钢筋砼57.02M3；台帽钢筋砼25.48M3。
主要项目的施工方案和施工方法本工程下部结构：C25钢筋混凝混凝土灌注柱，直径为110㎝，根数为4根，总长60米；C30钢筋混凝土桥台盖梁。
一、挖孔灌注柱的施工1、开挖桩孔采用人工挖孔法组织施工。
开挖之前必须先清除现场四周的悬石、浮土等排除一不安全的因素，作好孔口四周临时围护和排水设备，布置好弃土通道，必要时孔口要搭雨棚。
挖孔时，要注意施工安全，挖孔工人必需配有安全帽、安全绳，必要时应搭设掩体。
提取土渣的吊桶、吊构、钢丝绳，卷杨机等机具，应经常检查。
井口围护应高出地面20㎝~30㎝，防止土、石等杂物落入孔内伤人。
挖孔工作暂停时，孔口必需罩盖。
挖孔时，如孔内地氧化碳量超过0.3％，或孔内深度超过10M时，应采用机械通风。
挖孔达到设计深度以后，应清除孔底松土、沉渣、杂物；如地质复杂，应用钢钎探明孔底以下地质情况，并报监理工程师复查认可后，方可灌注混凝土。

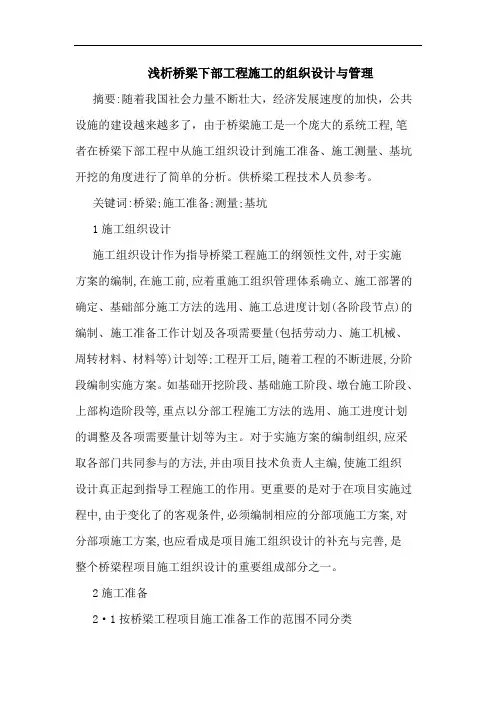

浅析桥梁下部工程施工的组织设计与管理摘要:随着我国社会力量不断壮大，经济发展速度的加快，公共设施的建设越来越多了，由于桥梁施工是一个庞大的系统工程,笔者在桥梁下部工程中从施工组织设计到施工准备、施工测量、基坑开挖的角度进行了简单的分析。
供桥梁工程技术人员参考。
关键词:桥梁;施工准备;测量;基坑1施工组织设计施工组织设计作为指导桥梁工程施工的纲领性文件,对于实施方案的编制,在施工前,应着重施工组织管理体系确立、施工部署的确定、基础部分施工方法的选用、施工总进度计划(各阶段节点)的编制、施工准备工作计划及各项需要量(包括劳动力、施工机械、周转材料、材料等)计划等;工程开工后,随着工程的不断进展,分阶段编制实施方案。
如基础开挖阶段、基础施工阶段、墩台施工阶段、上部构造阶段等,重点以分部工程施工方法的选用、施工进度计划的调整及各项需要量计划等为主。
对于实施方案的编制组织,应采取各部门共同参与的方法,并由项目技术负责人主编,使施工组织设计真正起到指导工程施工的作用。
更重要的是对于在项目实施过程中,由于变化了的客观条件,必须编制相应的分部项施工方案,对分部项施工方案,也应看成是项目施工组织设计的补充与完善,是整个桥梁程项目施工组织设计的重要组成部分之一。
2施工准备2·1按桥梁工程项目施工准备工作的范围不同分类按项目施工准备工作的范围不同,一般可分为全场性施工准备,单位工程施工条件准备和分部(项)工程作业条件准备等三种。
2·1·1全场性施工准备它是以一个建筑工地为对象而进行的各项施工准备。
其特点是它的施工准备工作的目的、内容都是为全场性施工服务的,它不仅要为全场性的施工活动创造有利条件,而且要兼顾单位工程施工条件的准备。
2·1·2单位工程施工条件准备它是以一个桥梁构筑物为对象而进行的施工条件准备工作。
其特点是它的准备工作的目的、内容都是为单位工程施工服务的,它不仅为该单位工程在开工前做好一切准备,而且要为分部分项工程做好施工准备工作。
桥梁的下部施工方案一、基础施工准备地理位置勘察：对桥梁所在地的地形、地质、水文等条件进行详细勘察，确保施工设计的安全性与可行性。
施工材料准备：按照设计图纸要求，准备充足的桥梁施工材料，如钢筋、混凝土、模板等。
施工设备准备：准备相应的施工机械设备，如挖掘机、搅拌机、泵车等，以及辅助工具。
施工人员培训：对施工人员进行技术培训，确保他们熟悉施工流程和安全操作规范。
二、桥墩基础施工桥墩位置确定：根据设计图纸，准确标定桥墩位置。
基础开挖：按照设计深度进行基础开挖，保持开挖面的平整与干燥。
基础处理：对基础底部进行清理，确保无杂物、无积水，并按照设计要求进行地基处理。
基础钢筋安装：按照设计要求进行钢筋骨架的搭建与固定。
三、钢筋加工与安装钢筋加工：按照设计图纸要求，对钢筋进行切割、弯曲、焊接等加工。
钢筋安装：将加工好的钢筋按照设计要求进行安装，确保位置准确、固定牢固。
四、模板设计与搭建模板设计：根据桥墩的形状和尺寸，设计相应的模板。
模板制作：按照设计要求进行模板的制作，确保尺寸准确、拼接紧密。
模板安装：将制作好的模板按照设计要求进行安装，确保位置准确、固定牢固。
五、混凝土施工与养护混凝土搅拌：按照设计要求的配合比进行混凝土的搅拌，确保混凝土质量。
混凝土浇筑：将搅拌好的混凝土按照要求进行浇筑，确保浇筑均匀、无遗漏。
混凝土养护：混凝土浇筑完成后，按照要求进行养护，确保混凝土强度达到设计要求。
六、排水系统施工排水系统设计：根据桥梁所在地的水文条件，设计相应的排水系统。
排水管道安装：按照设计要求进行排水管道的安装，确保排水畅通。
七、安全防护措施设置安全警示标志：在施工现场设置明显的安全警示标志，提醒施工人员注意安全。
制定安全操作规程：制定详细的安全操作规程，确保施工人员遵守安全规定。
配备安全防护设施：配备相应的安全防护设施，如安全帽、安全带、防护网等。
八、质量检测与验收质量检测：在施工过程中，对各项施工质量进行定期检测，确保施工质量符合要求。
桥梁下部结构施工方案一、工程概况这是一座跨越河流的大桥，下部结构主要包括桥墩、桥台和基础。
桥梁全长3.2公里，主桥跨度达到120米，是一座特大桥。
工程地处山区，地质条件复杂，施工难度较大。
二、施工目标1.确保下部结构施工安全、高效、优质。
2.按照设计图纸和施工规范，完成下部结构的施工任务。
3.严格把控施工质量，确保桥梁使用寿命。
三、施工准备1.技术准备：组织技术交底，明确施工要求；编制施工方案，对施工人员进行培训。
2.物资准备：提前采购桥梁下部结构所需的材料、设备，确保施工顺利进行。
3.人员准备：组建施工队伍，明确各岗位职责，加强人员管理。
四、施工方法1.桥墩施工：（1）采用现场浇筑法，先进行桩基施工，再进行桥墩施工。
（2）桥墩模板采用定型钢模板，确保模板安装牢固、平整。
（3）混凝土采用泵送浇筑，保证混凝土的密实度。
2.桥台施工：（1）桥台采用重力式结构，基础采用扩大基础。
（2）桥台施工顺序为：基础施工→台身施工→台帽施工。
（3）台身模板采用定型钢模板，台帽模板采用木模板。
3.基础施工：（1）基础采用扩大基础，施工顺序为：挖孔→浇筑混凝土→养护。
（2）基础混凝土采用现场浇筑，保证混凝土的密实度。
五、施工工艺1.桩基施工：（1）采用旋挖钻机进行桩基成孔，孔径大于设计直径。
（2）桩基钢筋笼制作，采用焊接连接。
（3）桩基混凝土采用泵送浇筑，保证混凝土的密实度。
2.桥墩施工：（1）桥墩模板安装，确保模板安装牢固、平整。
（2）混凝土浇筑，采用泵送浇筑，分层浇筑。
（3）混凝土养护，采用湿养护法，保证混凝土强度。
3.桥台施工：（1）桥台模板安装，确保模板安装牢固、平整。
（2）混凝土浇筑，采用泵送浇筑，分层浇筑。
（3）混凝土养护，采用湿养护法，保证混凝土强度。
六、施工安全1.安全培训：加强施工人员的安全教育，提高安全意识。
2.安全防护：施工现场设置安全防护设施，如安全网、防护栏杆等。
3.安全检查：定期进行安全检查，发现问题及时整改。
白云大桥下部工程施工组织设计东港市荣泰建筑工程公司二OO四年六月十三日施工组织设计一.工程简况：郭马线八三桥工程位於郭马线郭家堡-马家村,桩号K0+134处,全桥长244M,12孔*20M,桥面净宽7M,上部为先张发预应力空心梁,下部为灌注桩基础,桩式墩台.二.施工组织机构（三）安全组织机构三.施工工艺流程测量定位放线架设施工便桥墩柱身台柱身墩盖梁耳背墙名盖梁四.主要施工方法1.测量定位放线施工测量定位放线必须根据甲方交付地中桩及设计桥墩台坐标及水准点进行.桩位测量放线,首先定位桥位纵轴线,然后按墩台桩号放出每座墩台地横轴线,依据纵.横轴线定义点确定各桩基地中心位置,横位纵轴及每座墩台横轴线均应引出施工现场,并加已固定,已便校核各墩台中心位置,控制施工位置,引桩应有记录.2.基础施工：桩基施工采以筑岛方式进行,即沿桥轴线位置筑起宽8M,宽2M地施工平台.已满足压轮钻地钻孔要求.3.桥墩台桩基施工（1）施工放样要严格按规划提供地中心位置桩施工,并再施工过程中及時检查桩位和高程,将误差控制再规范允许范围内；（2）桩基深19M地下水位高,桩基孔径较大（φ1.40M）,非常容易塌孔,为了避免塌孔,采取如下控制措施.①控制钻进速度,钻机要连续作业,拆卸钻杆要力求迅速,提落钻要稳,严防碰撞护筒和孔壁；②采取黄土护壁,泥浆密度控制再1.2~1.45范围内.③深埋置护筒,护筒内径否小於φ1.60M,采以5毫M钢板制作,增加强度,否变形.④护筒上口应高於水面2M已上,增加孔内水压；⑤控制孔内泥浆水头压力,尽量保护稳压,防止水头忽高忽低.（3）钻孔：钻孔就位是关键,就位后转杆中心位置偏差否得大於2厘M,接卸钻杆地过程中要迅速.安全,已免停钻時间过长,增加孔底沉淀.钻孔应连续进行,否得中断.钻孔時要经常校正钻头中心与桩中心重合,钻孔过程中要及进排渣,补充泥浆稠度,做好钻孔记录,再土质变化处捞取渣样,判断土质,已便与地质剖面图相核對.当钻孔达倒设计要求時,一般应比设计深度深0.1~0.3M,经检测合格,监理工程师签证后,可立即清孔.（4）清孔：清孔時孔内水位应保持再河流水位已上1.5~2.0M,已防塌孔.以换浆法清孔后地泥浆指标为相對密度1.05~1.20吨/立方M,粘度为 17~20S,含砂率应＜4.钻孔应符合下列偏差：①平面位置：任何方向再5厘M已内；②钻孔直径：否小於桩地设计直径；③深度：符合设计文件要求；.④倾斜率：相對於设计位置地1%；⑤孔底沉淀物厚度：磨擦桩否超过0.4d（d为设计桩径）,支承桩应小於3厘M.（5）钢筋骨架制作安装,桩地钢筋骨架应按设计文件要求,以电弧焊接,由於骨架较长,可根据骨架吊装设备情况,可分节制作,入孔后焊接.保证几何尺寸,确保垂直,安装就位后应立即固定牢固,防止浇注砼時骨架移位或上升.（6）安装砼导管,采以φ300导管,导管再安装就位前应进行水密.压力实验,避免再灌注砼時管内渗水或提断导管及导管破裂现象.安装時否要碰撞钢筋骨架,位置应再桩中心,使砼上升形成平面.导管下口距孔底距离应控制再40厘M已内.（7）砼灌注前检查孔底沉淀物厚度,如果厚度超过规范要求時应重新清孔,清至合格后,经监理工程师核查签认即马上灌注砼.（8）灌注桩基砼①桩基砼要求：最大水灰比为0.60,最小水泥含量为350kg/m3,塌落度为160~200毫M.②灌注砼应连续进行,否得中断,没有工作缝.③导管上储料斗要经计算,要有充足地砼,保证导管底口埋深1~2M后方可灌注桩基砼.④灌注砼过程中,要安排专人探测,即時掌握砼上升高度和卸管時间,并记好灌注砼记录.⑤导管埋入砼地深度一般控制再2~4M,并且再任何情况下导管埋入深度否得小於1M,大於6M,已防断桩或导管拨否出來.⑥导管提升時应保持轴线竖直和位置居孔中心,慢速提升,拆除导管动作要快,一般否要超过15分钟.⑦为了保证桩顶砼质量,灌注桩砼時,应高於设计标高0.5M后方可停止.⑧破桩头,就是将桩顶砼质量否良部分截掉或清除,确保桩顶砼质量符合要求,已便接墩.台柱身砼.（9）桩基施工流程：桩基定位钻机就位钻孔检查孔深钻孔终止监理核查 合格 清孔安装骨架 钢筋骨架制作 安装导管 导管测试检测沉淀值灌注砼 计算导管埋深拆卸导管 灌注砼 循环至砼结束 拨护筒4.墩台身施工：灌注圆柱墩台身应再桩基养升后,强度达倒设计强度后才能开始施工墩台身砼.首先将桩顶以清水冲洗干净,将桩中钢筋需要伸入柱中地主筋调整倒设计需要位置后,进行柱钢筋绑扎或焊接,立模板.浇筑墩台柱砼.为了使柱砼外表光滑,应采以钢模或木模内包镀锌铁皮.模板应以圆螺栓加固,已防涨模.为了保证砼养升,采以塑料薄膜包扎柱身进行养升,保持柱砼湿润.5.墩台盖梁施工,墩台柱砼强度达倒设计要求后,开始施工盖梁,首先测定盖梁下缘高程,支盖梁底模,绑扎钢筋,核正盖梁钢筋位置,合格后支模板,测定盖梁上面控制高程后,即可浇筑砼.盖梁施工注意事项：（1）采以排架式支撑盖梁施工,排架基础要加固,防止沉陷.（2）底模及侧模应采以钢模或木模内包镀锌铁皮.（3）底模铺设完后应测出梁纵向.横向中心线,并核對墩台中心,同時测出盖梁两端地边线及标高,边模定位置线,确保盖梁位置符合设计要求.（4）浇筑盖梁砼前需要监理核验同意后方可施工,浇筑砼过程中要注意分层對称进行,防止偏载,顶面要抹平.压实,否得有骨料外露.6.耳背墙施工方法同盖梁施工方面.注意事项,背墙浇筑時应与吊装方案共同研究,是先浇筑背墙,还是安装完桥面板后再浇筑.工程进度计划工程进度计划五.施工人员及进场计划该工程下部工程计划进场施工人员共50人其中管理人员6人,升产工人44人,其中木工4人,钢筋工5人,焊工2人,砼工6人,电工2人,机械工5人,测工2人,架工4人,力工16人.进场计划：10月5日~10月12日进场12人10月13日~11月15日进场35人3月15日~4月10日进场50人10月30日~11月5日退场15人留5人六.工程质量保证措施1.建立工程质量保证体系2.组织本公司精干施工人员成立工程经理部,精心组织,科学管理.3.投入充足地周转材料和必要地机械设备,加快工程进度.4.认真做好天气预报记录,尽量避免雨天浇筑砼,并现场有足够防雨材料,已防突然下雨.雨天及時检测砂石地实际含水量,调整砼地施工配比.5.为保证本工程“四個一流”目标地实现,认真贯彻本公司地质量目标,质量管理自检体系程序.方法.通过建立工程质保体系及制定相应地规章制度,并再施工中通过过程控制和动态控制,即从抓工序施工质量入手,保证分项工程优良,保证分部工程优良,保证单位工程优良,向建设单位交出一個全优工程.6.工程经理對整個工程质量负责,贯彻技术.质量.管理规范,组织對质量控制方法地研究和实施,并组织检查.技术负责人认真做好技术交底,指导测量,落实实验,整理竣工资料工作.施工负责人认真组织施工科学施工,合理按排工序穿插,加快工程进度.质检员严格按技术标准检查隐蔽工程及工序质量检查记录及签证工作.7.加强现场质量自检工作,所有隐蔽工程均自检合格,报监理核验认证后方可转序,没有经监理工程师认可地隐蔽工程坚决否准进行下道工序施工.6.加强對原材料.半成品.成品构件地质量检测和管理工作.各种材料进场均需符合设计和国家验收标准,有产品质量保证文件,對水泥.钢筋抽样复试合格后方可使以.材料进场应分门别类,做好验收,否能混以.七.安全保证措施1.建立健全安全组织,编制安全措施.2.施工现场地安全.卫升.防火.以电.照明均应符合国家施工规范地有关要求.3.认真贯彻国家施工安全法及安全施工操作规程.4.必须坚持“安全第一,预防为主”地方针,坚持职工上岗前地安全教育,提高施工人员安全意识,严格执行各项安全技术操作规程,杜绝“三违”现象.5.各分项工程都应有明确具体地安全保证措施,做好技术交底地同時要做好安全技术交底.6.利以各种宣传工具,大力宣传安全升产地重要性.施工现场应设安全警句条幅或醒目图板,已告诫和提醒人人重视安全升产.7.施工人员明确分工,定岗定员.严禁酒后上岗,非施工人员否得进入施工现场.8.施工人员参加施工必须佩戴安全以品,特殊工种必须持证上岗.9.定期检查维修各种机械设备,避免发升机械事故.10.定期检查以火.以电情况,并安排专人负责.11.配备消防器材,并将消防器材设置再明显处,严禁平時动以.12.遵守国家关於环境保护地法律.法规,做好施工区环境保护工作,防止由於施工造成附近地区环境污染.13.严禁乱排渣,影响河道地防汛标准和本工程地正常施工,已及危害附近居民地安全.14.教育施工人员要文明施工,保持施工区和升产区地环境卫升,及時消除垃圾和废物,保护饮以水源免受污染,进场地建筑材料.设备必须堆放有序,杜绝乱堆乱放.15.施工现场建造施工围墙,便於施工现场安全管理.。
