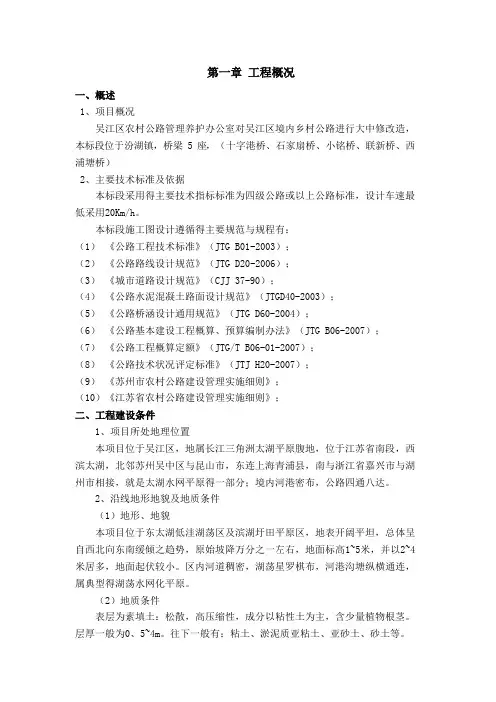

第一章工程概况一、概述1、项目概况吴江区农村公路管理养护办公室对吴江区境内乡村公路进行大中修改造，本标段位于汾湖镇，桥梁5座，（十字港桥、石家扇桥、小铭桥、联新桥、西浦塘桥）2、主要技术标准及依据本标段采用的主要技术指标标准为四级公路或以上公路标准，设计车速最低采用20Km/h。
本标段施工图设计遵循的主要规范和规程有：（1）《公路工程技术标准》（JTG B01-2003）；（2）《公路路线设计规范》（JTG D20-2006）；（3）《城市道路设计规范》（CJJ 37-90）；（4）《公路水泥混凝土路面设计规范》（JTGD40-2003）；（5）《公路桥涵设计通用规范》（JTG D60-2004）；（6）《公路基本建设工程概算、预算编制办法》（JTG B06-2007）；（7）《公路工程概算定额》（JTG/T B06-01-2007）；（8）《公路技术状况评定标准》（JTJ H20-2007）；（9）《苏州市农村公路建设管理实施细则》；（10）《江苏省农村公路建设管理实施细则》；二、工程建设条件1、项目所处地理位置本项目位于吴江区，地属长江三角洲太湖平原腹地，位于江苏省南段，西滨太湖，北邻苏州吴中区和昆山市，东连上海青浦县，南与浙江省嘉兴市和湖州市相接，是太湖水网平原的一部分；境内河港密布，公路四通八达。
2、沿线地形地貌及地质条件（1）地形、地貌本项目位于东太湖低洼湖荡区及滨湖圩田平原区，地表开阔平坦，总体呈自西北向东南缓倾之趋势，原始坡降万分之一左右，地面标高1~5米，并以2~4米居多，地面起伏较小。
区内河道稠密，湖荡星罗棋布，河港沟塘纵横通连，属典型的湖荡水网化平原。
（2）地质条件表层为素填土：松散，高压缩性，成分以粘性土为主，含少量植物根茎。
层厚一般为0.5~4m。
往下一般有：粘土、淤泥质亚粘土、亚砂土、砂土等。
（3）不良地质项目区内的不良地质主要为广泛分布的软弱粘性土，包括 淤泥、淤泥质土及饱和软弱粘性土，为主要软土层。
（4）地震根据《中国地震动参数数区划分》（GB18306-2001），项目所属地区地震动峰值加速度a=0.05g 。
第二章 项目组织机构一、施工组织机构为优质、高效地在合同规定工期内完成本工程施工任务，我单位安排素质高，业绩好，具有丰富路基路面施工经验的专业施工队伍负责本工程的施工。
选派理论和实践经验丰富、业务能力强、综合素质高的技术、管理人员，按项目法组建项目经理部，全面负责本工程的施工组织管理工作。
设立“江苏省交通工程集团有限公司2015年苏州市吴江区乡村公路改造维修工程项目WJNLGZ2015-03合同段项目经理部”，代表江苏省交通工程集团有限公司对该工程组织施工，负责实施合同内承包人应尽的责任和义务。
经理部下设四部一室和3个专业施工队。
本工程施工组织机构框图见下表：项目经理林超财 务 顾晓婉安机文明 黎海波总工程师 戴卓明道路工程师 陈孛 测量工程师 张宁计量工程师 金鑫试验工程师 顾莉花结构工程师 罗晓泳二、施工任务划分为保证按期完成工程任务，确保工程质量，我部下设一个路基施工队，一个路面施工队，一个桥梁施工队，队伍安排及任务划分如下：施工队伍安排表队伍名称主要施工任务劳动力技术工人路基施工1队华树线、金周线、松玩线、苏华路路基20 10 路面施工2队华树线、金周线、松玩线、苏华路路面20 10桥梁施工队十字港桥、石家扇桥、小铭桥、新联桥、西浦塘桥20 10 第三章施工人员、材料、设备一、项目主要管理人员职位姓名资格、经验及现任职务简述项目经理林超现具有工程师资格，经历了224省道太仓港至沿江高速段养护改善工程D标等工程担任项目经理。
项目总工戴卓明现具有工程师资格，经历了双浮公路（太沙路~浮桥镇南环路）新建工程H标等工程项目总工，具有较强的施工经验。
试验工程师顾莉花现具有助理工程师资格，经历了双浮公路（太沙路~浮桥镇南环路）新建工程H标等工程担任试验工作，具有较强的施工经验。
测量工程师张宁现具有工程师资格，经历了230省道吴江北段养护改善工程等工程担任测量工程师，具有较强的施工经验。
安全主管黎海波现具有助理经济师资格，经历了224省道太仓港至沿江高速段养护改善工程D标等工程担任安全主管，具有较强的施工经验。
道路工程师陈孛现具有工程师资格，经历了224省道太仓港至沿江高速段养护改善工程D标等工程施工具有较强的施工经验。
计量工程师金鑫现具有工程师资格，经历了双浮公路（太沙路~浮桥镇南环路）新建工程H标等工程施工具有较强的施工经验。
质检工程师崔向谦现具有工程师资格，经历了230省道吴江北段养护改善工程等工程施工具有较强的质检经验。
结构工程师罗晓泳现具有工程师资格，经历了双浮公路（太沙路~浮桥镇南环路）新建工程H标等工程担任结构工程师。
二、主要机械设备及测试仪器配置本标段已进场的主要施工机械设备及材料试验、测量、质检仪器设备详见下表。
本合同工程的主要施工机械表机械名称规格型号功率/容量/吨位产地数量（台）新旧程度（%）小计其中拥有新购租赁装载机ZL50B 88KW 徐州 2 2 92 挖掘机60 常州 4 90 自卸车解放100KW 无锡10 10 93 洒水车5T/8T 2 2 90 砼振动器PZ50 0.5KW 上海10 10 94 砼运输车12m3 8 8 90 钢筋断筋机YZ85/40 10KW 2 2 90 钢筋弯曲机GW40 3KW 2 2 90 钢筋切割机GQ40 4KW 1 1 90 钻机GPS-10 70KW 1 1 90 电焊机Bx3-500 2 2 90备注拟投入本项目施工机械设备均为我单位自有设备，均处于保养良好状态，随时可以投入本项目工程。
本合同工程主要的材料试验、测量、质检仪器设备表仪器设备名称规格型号产地单位数量备注自动安平水准仪DSZ2 台 1全站仪RTS632H 台 1量筒个10标养箱SBY-35 台 2抗折试模150*150*550 只12三、施工资源配置计划（一）劳动力计划根据本工程数量和进度要求，结合我单位的综合施工能力分析测算，日平均安排50人，高峰期60人，施工中保持人员数量的稳定、组织协调、顺序作业，避免窝工现象。
人员进场计划详见附表1《施工人员进场计划》。
（二）主要材料、构配件需用计划本着“合理组织，满足施工，减少库存”的原则，组织招标工作,严把质量关，材料从业主市场准入制度下的合格供货商中择优选定。
材料进场计划见附表2《施工材料进场计划》（三）主要施工、检测机械设备配置计划设备投入依据“少污染、高效率”的原则，并根据本工程任务重、工期紧的特点，选用先进设备，满足质量、工期要求。
机械设备配套合理、齐全，最大限度提高机械利用率。
机械配置计划见附表3《主要施工机械设备进场计划》、附表4《主要施工检测设备进场计划》。
（四）资金需用计划根据施工进展情况，满足材料、设备的购买和使用，本着专款专用的原则，科学安排资金投入，详见附表5《工程流动资金使用计划》。
四、设备、材料、人员运至施工现场的方法（一）我方接到中标通知书即日起，10日内组织部分工程技术人员、测试人员、物资、设备等先遣人员进场，开始着手现场临时设施建设，解决临时租地、水电来源和地材资源的确定，组建工地试验室，进行控制桩复测等工作，为全线顺利开工作好充分准备。
其它施工人员在15至30日内陆续到位。
（二）开工所需大型设备在开工前15天内通过公路抵达到场；其它大型设备开工后根据进度需要陆续到齐。
（三）现场材料通过地方公路运至各料场，对不能满足运输要求的地方道路提前进行扩宽、加固。
第四章场地布置一、施工总体布置（一）总平面布置本标段有村道与线路相交，可进入工地，砂石料、水泥等原材料汽运至工地。
为满足施工需要，施工队料场根据实际情况沿线设置，妥善管理。
本工程项目部设在黎里镇北铺路西料场，搭设彩钢板房设办公室、食堂、厕所、仓库等以满足现场施工需要。
总平面布置见附图6《施工总平面布置图》。
（二）主要临时工程1、临时驻地依据施工队管区和地形，在工地附近搭建活动房或租用民房，并修建相应的临时设施。
2、通讯及电力设施项目经理部安装一台有线传真电话，主要人员配备手机，测量组配备对讲机，解决项目经理部与业主、监理之间的通信联络，保证信息传递及时畅通。
第五章计划和质保措施一、按合同工期完成的施工进度计划、CPM网络图/条形图WJNLGZ2015-03标项目部位于黎里镇，驻地的各项临时设施完整。
根据工程进度需要，桥梁施工队队长：朱锡峰，十字港桥、石家扇桥、小铭桥、联新桥、西浦塘桥的施工，技术员2人，工人若干。
目前经过充分准备，已具备开工条件，拟定于2015年7月28日正式开工，预计于 2015年12月30日结束。
，（具体见施工进度计划）CPM网络图见下表。
WJNLGZ2015-03标小桥工程CPM 网络图施工组织设计报审开工准备进场设备报验进场材料报验施工方案报审施工放样报验西浦塘桥 拆除老桥面西浦塘桥 桥面铺装检验认可小铭桥桥面及附属结构西浦塘桥 桥头接坡小铭桥便道施工老桥拆石家扇桥便道施工老桥拆十字港桥 灌注桩基础 小铭桥 灌注桩基础石家扇桥 灌注桩基础十字港桥 台帽小铭桥 台帽石家扇桥 台帽十字港桥 板梁预制安装十字港桥 桥面几附属结构石家扇桥 梁板预制安装小铭桥 梁板预制安装石家扇桥桥面及附属结构石家扇桥 桥头接坡十字港桥 桥头接坡 十字港桥便道施工老桥拆除小铭桥 桥头接坡联新桥便道施工老桥拆联新桥 灌注桩基础联新桥 台帽联新桥 梁板预制安装联新桥桥面及附属结构联新桥 桥头接坡二、详细施工方法、顺序、时间本标段共5座小桥，根据施工队的实际生产能力，采用平行作业和流水作业相结合的方式。
我项目部计划在2015年7月28日正式进行施工，到12月31日全部结束，详细施工方法、顺序、时间如下：1、桥梁1）联新桥便道、拆除老桥：计划7月28日至8月3日完成；灌注桩：计划8月3日至8月20日完成；台帽：计划8月20日至9月10日完成；梁板预制安装：计划8月15日至9月15日完成；桥面系、附属结构：计划9月15日至9月30日完成；桥头接坡：计划9月20日至9月30日完成；2）十字港桥便道、拆除老桥：计划8月1日至8月10日完成；灌注桩：计划8月10日至8月30日完成；台帽：计划9月1日至9月20日完成；梁板预制安装：计划9月1日至9月30日完成；桥面系、附属结构：计划10月1日至10月15日完成；桥头接坡：计划10月15日至10月30日完成；3）石家扇桥便道、拆除老桥：计划8月20日至8月30日完成；灌注桩：计划9月1日至9月20日完成；台帽：计划9月20日至10月10日完成；梁板预制安装：计划9月20日至10月20日完成；桥面系、附属结构：计划10月20日至10月30日完成；桥头接坡：计划11月1日至11月10日完成；4）小铭桥便道、拆除老桥：计划9月10日至9月20日完成；灌注桩：计划9月20日至10月10日完成；台帽：计划10月10日至10月30日完成；梁板预制安装：计划10月10日至11月10日完成；桥面系、附属结构：计划11月10日至11月20日完成；桥头接坡：计划11月20日至11月30日完成；5）西浦塘桥拆除老桥面：计划11月20日至12月5日完成；桥面铺装：计划12月1日至12月20日完成；3、详细施工方法见施工技术方案。
