电压变送器的原理及设计

变送器工作原理变送器是一种用于传输和转换信号的重要设备，广泛应用于工业自动化领域。

它的主要作用是将一种形式的信号转换成另一种形式，从而实现不同设备之间的信号传递和匹配。

本文将介绍变送器的工作原理以及其在工业自动化中的应用。

一、变送器的基本原理1. 信号转换变送器主要通过信号转换来实现不同设备之间的通信。

它可以将一种形式的信号（如温度、压力、流量等）转换成标准的电信号（如电流、电压等），以便于在控制系统中进行处理和调节。

2. 信号调节变送器还可以对传感器采集到的信号进行调节，以适应控制系统的要求。

例如，当传感器采集到的信号范围过大或过小时，变送器可以通过增益和偏置的调节来使信号范围符合控制系统的要求。

3. 信号隔离变送器还具有信号隔离的功能，可以将输入信号和输出信号之间进行隔离，避免设备之间的干扰对信号传输和处理产生影响。

二、常见变送器类型及其工作原理1. 温度变送器温度变送器是应用最为广泛的一种变送器。

它通过温度传感器采集到的信号，经过放大和线性化处理后，转换成标准的电流或电压信号，以便于控制系统进行温度的检测、显示和控制。

温度变送器的工作原理主要包括两个方面：- 温度传感器信号采集：温度变送器通常使用热电偶或热敏电阻作为温度传感器，通过采集温度传感器所产生的微小电信号来获取温度值。

- 信号处理和转换：温度传感器采集到的微小电信号需要经过放大、线性化等处理，以提高信号的稳定性和可靠性，并转换成标准的电流或电压信号，以便于控制系统读取和处理。

2. 压力变送器压力变送器是一种将压力信号转换成标准电信号的设备。

它通过压力传感器采集到的压力信号，经过放大、线性化和调节等处理后，转换成标准的电流或电压信号，以便于控制系统进行压力的检测、显示和控制。

压力变送器的工作原理主要包括两个方面：- 压力传感器信号采集：压力变送器通常使用压电传感器或压阻传感器作为压力传感器，通过采集压力传感器所产生的微小电信号来获取压力值。

电压变送器原理1. 引言电压变送器是一种将非电气信号（如压力、温度、流量等）转换为电压信号的装置。

它在工业自动化控制、仪器仪表领域中广泛应用。

本文将详细介绍电压变送器的基本原理。

2. 电压变送器的基本组成部分电压变送器由以下几个基本组成部分构成： - 传感器：用于感知非电气信号，将其转换为电信号。

- 信号调理电路：用于放大、滤波、线性化等处理电信号。

- 电源电路：为电压变送器提供工作电源。

- 输出电路：将信号调理后的电信号输出。

3. 电压变送器的工作原理电压变送器的工作原理可以概括为以下几个步骤：3.1 传感器感知非电气信号传感器是电压变送器的输入部分，它能够感知非电气信号，如压力、温度、流量等，并将其转换为电信号。

不同的传感器有不同的工作原理，例如压力传感器通过测量压力对敏感元件的变形来转换为电信号，温度传感器通过测量温度对感温元件的电阻或电压变化来转换为电信号。

3.2 信号调理电路处理电信号传感器输出的电信号通常较小，且可能存在非线性、噪声等问题。

因此，需要通过信号调理电路对其进行处理，以便得到更准确、可靠的电信号。

信号调理电路通常包括放大器、滤波器、线性化电路等。

放大器用于放大电信号的幅值，以使其能够被后续电路处理。

滤波器用于滤除电信号中的噪声和干扰，以提高信号的质量。

线性化电路用于处理非线性信号，以使其输出与输入之间具有良好的线性关系。

3.3 电源电路提供工作电源电压变送器需要一个稳定的工作电源来正常工作。

电源电路通常由直流电源或交流电源提供。

直流电源通常是通过电池或直流电源适配器提供，交流电源则需要通过变压器和整流电路将交流电转换为直流电。

3.4 输出电路将电信号输出经过信号调理电路处理后的电信号将被输出电路输出。

输出电路可以将电信号转换为标准的电压信号，如0-5V、4-20mA等，以便于后续的数据采集或控制系统使用。

输出电路通常包括模数转换器（ADC）、电压比较器、电流源等。

4. 电压变送器的特点电压变送器具有以下几个特点：4.1 高精度电压变送器能够提供较高的测量精度，通常可达到0.1%或更高的精度要求。

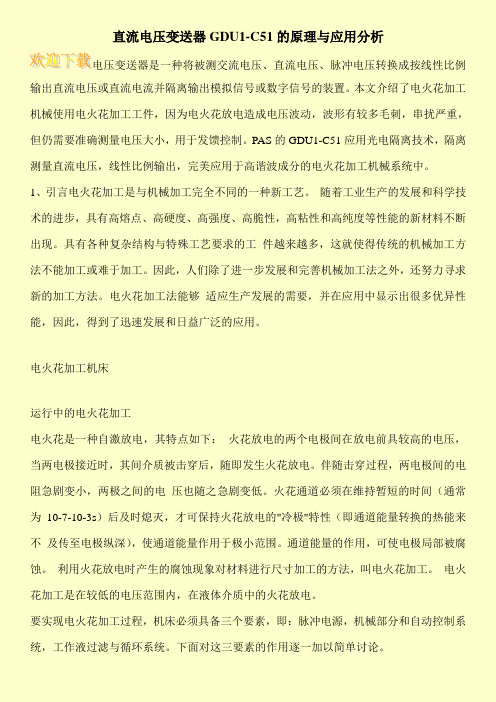

直流电压变送器GDU1-C51的原理与应用分析电压变送器是一种将被测交流电压、直流电压、脉冲电压转换成按线性比例输出直流电压或直流电流并隔离输出模拟信号或数字信号的装置。

本文介绍了电火花加工机械使用电火花加工工件，因为电火花放电造成电压波动，波形有较多毛刺，串扰严重，但仍需要准确测量电压大小，用于发馈控制。

PAS的GDU1-C51应用光电隔离技术，隔离测量直流电压，线性比例输出，完美应用于高谐波成分的电火花加工机械系统中。

1、引言电火花加工是与机械加工完全不同的一种新工艺。

随着工业生产的发展和科学技术的进步，具有高熔点、高硬度、高强度、高脆性，高粘性和高纯度等性能的新材料不断出现。

具有各种复杂结构与特殊工艺要求的工件越来越多，这就使得传统的机械加工方法不能加工或难于加工。

因此，人们除了进一步发展和完善机械加工法之外，还努力寻求新的加工方法。

电火花加工法能够适应生产发展的需要，并在应用中显示出很多优异性能，因此，得到了迅速发展和日益广泛的应用。

电火花加工机床运行中的电火花加工电火花是一种自激放电，其特点如下：火花放电的两个电极间在放电前具较高的电压，当两电极接近时，其间介质被击穿后，随即发生火花放电。

伴随击穿过程，两电极间的电阻急剧变小，两极之间的电压也随之急剧变低。

火花通道必须在维持暂短的时间（通常为10-7-10-3s）后及时熄灭，才可保持火花放电的"冷极"特性（即通道能量转换的热能来不及传至电极纵深），使通道能量作用于极小范围。

通道能量的作用，可使电极局部被腐蚀。

利用火花放电时产生的腐蚀现象对材料进行尺寸加工的方法，叫电火花加工。

电火花加工是在较低的电压范围内，在液体介质中的火花放电。

要实现电火花加工过程，机床必须具备三个要素，即：脉冲电源，机械部分和自动控制系统，工作液过滤与循环系统。

下面对这三要素的作用逐一加以简单讨论。

直流电压变送器原理
直流电压变送器是一种用于测量、转换和传输直流电压信号的仪器。

它可以将输入的直流电压转换成与之成正比的电流输出，并且保持输出电流与输入电压的线性关系。

直流电压变送器主要由电路板、放大器和传感器构成。

其中，传感器用于接收待测直流电压信号，并将其转换为电压信号。

接着，这个电压信号经过放大器进行放大处理。

放大器将信号放大到一定程度，为后续电路处理提供足够的信号强度。

接下来，放大后的信号经过电路板进行AD转换，即模拟信号转换为数字信号。

这样的转换有助于减少数据传输中的误差和干扰。

转换后的数字信号可以通过通信接口（如RS485、HART等）传输给监控系统或其他设备。

此外，直流电压变送器还具有温度补偿功能。

由于温度对于电流传感器的输出有一定影响，直流电压变送器通常会在设计中加入温度补偿电路，以提高测量的准确性和稳定性。

总之，直流电压变送器利用传感器、放大器和电路板等组件，将待测直流电压信号转换为与之成正比的电流输出。

通过数字信号传输和温度补偿等技术的应用，可以实现准确、稳定地测量和传输直流电压信号。

霍尔电流电压传感器、变送器的基本原理与使用方法一、霍尔电流电压传感器、变送器的基本原理与使用方法1( 霍尔器件霍尔器件是一种采用半导体材料制成的磁电转换器件。

如果在输入端通入控制电流I，当有一磁场B穿过该器件感磁面，则在输出端出现霍尔电势V。

CH如图1,1所示。

IBsin霍尔电势V的大小与控制电流I和磁通密度B的乘积成正比，即:V,KHCHHCΘ霍尔电流传感器是按照安培定律原理做成，即在载流导体周围产生一正比于该电流的磁场，而霍尔器件则用来测量这一磁场。

因此，使电流的非接触测量成为可能。

通过测量霍尔电势的大小间接测量载流导体电流的大小。

因此，电流传感器经过了电,磁,电的绝缘隔离转换。

2( 霍尔直流检测原理如图1,2所示。

由于磁路与霍尔器件的输出具有良好的线性关系，因此霍尔器件输出的电压讯号U可以间接反映出被测电流I的大小，即:I?B?U 01110我们把U定标为当被测电流I为额定值时，U等于50mV或100mV。

这就制成010霍尔直接检测(无放大)电流传感器。

3( 霍尔磁补偿原理原边主回路有一被测电流I1，将产生磁通Φ1，被副边补偿线圈通过的电流I2所产生的磁通Φ2进行补偿后保持磁平衡状态，霍尔器件则始终处于检测零磁通的作用。

所以称为霍尔磁补偿电流传感器。

这种先进的原理模式优于直检原理模式，突出的优点是响应时间快和测量精度高，特别适用于弱小电流的检测。

霍尔磁补偿原理如图1,3所示。

从图1,3知道:Φ,Φ 12IN,IN 1122I,N/N?I 2I21当补偿电流I流过测量电阻R时，在R两端转换成电压。

做为传感器测量电2MM压U即:U,IR 02M0按照霍尔磁补偿原理制成了额定输入从0.01A,500A系列规格的电流传感器。

由于磁补偿式电流传感器必须在磁环上绕成千上万匝的补偿线圈，因而成本增加;其次，工作电流消耗也相应增加;但它却具有直检式不可比拟的较高精度和快速响应等优点。

4( 磁补偿式电压传感器为了测量mA级的小电流，根据Φ,IN，增加N的匝数，同样可以获得高磁1111通Φ。

电压变送器是一种将被测交流电压、直流电压、脉冲电压转换成按线性比例输出直流电压或直流电流，并隔离输出模拟信号或数字信号的装置。

电压变送器的原理1.电压互感器：把高电压电信号，变为低电压信号，并互相隔离。

2.光电隔离器：把动力系统的电压信号，变为低电压信号，并互相隔离。

3.电压/频率变送器：把电压信号，变为频率信号，并互相隔离。

4.把交流电压信号，变为直流信号，并互相隔离。

电压变送器是一种将被测交流电压、直流电压、脉冲电压转换成接线性比例输出直流电压或直流电流并隔离输出模拟信号或数字信号的装置。

采用普遍传感器电压电流信号，输入电压信号：0~5V/0~10V/1~5V 3、输出电流信号：0~10mA、0~20mA、4~20mA 4、输出电压信号：0~5VDC、0~10VDC、1~5VDC 。

电压变送器分直流电压变送器和交流电压变送器，交流电压变送器是一种能将被测交流电流（交流电压）转换成按线性比例输出直流电压或直流电流的仪器，广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。

交流电压变送器具有单路、三路组合结构形式。

直流电压变送器是一种能将被测直流电压转换成按线性比例输出直流电压或直流电流的仪器，也广泛应用在电力、远程监控、仪器仪表、医疗设备、工业自控等各个需要电量隔离测控的行业。

FZL系列导轨安装型交流电压变送器技术参数1．准确度（精度）：通用工业级0.5％，定制0.2％；2．线性度：通用工业级0.5％，定制0.2％；3．额定工作电压：DC＋24V±20％，极限工作电压≤35V，定制AC220V+15%；4．电源功耗：DC+24V静态4mA，动态时相等与环路电流，内部限制25mA+10％，功耗0.6W；定制AC220V，功耗1W；5．额定输入吸收功率：电流类型≤1VA，电压类型≤1VA；6．额定输入：70V，100V，120V，250V，300V，450V，500V，600V，800V，1000V或其他定制；7．额定工作频率：50/60Hz；8．输出形式：标准两线制DC4～20mA；9．输出温漂系数：≤50ppm/℃；10．响应时间：≤100ms；11．输出负载电阻：RL（Ω）＝（24V－10V）／0.02A=700Ω；注：（1）标准V＋24V时负载电阻RL为700Ω；（2）RL等于转换1～5V的250Ω电阻加上两根传输线路总铜阻；12．输入过载能力：电流类型：1.5倍连续，30倍/秒，电压类型：1.2倍连续，30倍/秒；13．输出过流保护：内部限制25mA+10％；14．两线端口瞬态感应雷与浪涌电流TVS抑制保护能力：TVS抑制冲击电流能力为35A/20ms/1.5KW；15．两线端口设置有+24V电源反接保护；16．输出电流设置有长时间短路保护限制：内部限制25mA+10%；17．输入/输出绝缘隔离强度：AC2000V / 1min、1mA，或其他定制；18．输入/输出绝缘电阻≥20MΩ（DC500V）；19．工作环境：－25℃～＋70℃，20％～90％无凝露；20．贮存温度：－40℃～＋85℃，20％～90％无凝露；21．安装方式：DIN-35mm导轨安装及M4螺钉固定；22．执行标准：GB/T13850－1998；。

变送器的工作原理
变送器是一种电子设备，用于测量和转换各种物理量，并将其转化为电信号传输，以便在远距离进行监测和控制。

变送器的工作原理主要包括以下几个步骤：
1. 传感器检测物理量：变送器的第一步是通过内置的传感器检测待测物理量，如温度、压力、流量等。

传感器通常是根据被测量的物理量发生的变化来进行操作的。

例如，温度变送器可能使用热敏电阻来测量温度变化。

2. 信号转换：测量到的物理量被传感器转换成相应的电信号。

这些信号可以是电阻、电压、电流等形式。

3. 信号放大：为了提高信号的灵敏度和稳定性，变送器通常会使用放大器来增加电信号的幅度。

放大过程可以通过运放电路来实现。

4. 线性化处理：某些物理量的输出信号与输入量之间的关系可能不是线性的，因此变送器需要进行线性化处理，以确保输出信号与输入量之间的线性关系。

5. 输出标准化：为了便于远距离传输和处理，变送器通常会将输出信号标准化为特定的电信号，如4-20mA电流信号或0-10V电压信号。

6. 电隔离：为了防止被测量物理量的干扰影响其他电子设备，变送器通常会使用电隔离技术，将输入和输出电路隔离开来。

7. 电源供应：变送器通常需要外部电源供应，以保证其正常工作。

8. 远距离传输：标准化的输出信号可以通过电缆或其他通信介质进行远距离传输，以便进行远程监测和控制。

总之，变送器通过传感器检测物理量，将其转换为电信号，并经过信号转换、放大、线性化处理、标准化等步骤，最终将信号传输到远距离用于监测和控制。

变送器的工作原理变送器是一种常用的工业自动化设备，用于将各种物理量转换为标准信号输出，以实现监测、控制和调节等功能。

它的工作原理主要包括传感器、信号处理、信号转换和输出四个方面。

变送器的工作原理涉及传感器。

传感器是变送器的核心部件，负责将被测量的物理量转换为电信号。

不同的物理量需要采用不同的传感器，常见的传感器有温度传感器、压力传感器、流量传感器等。

传感器的选择要考虑被测量物理量的特性和工作环境的要求，确保测量的准确性和稳定性。

变送器的工作原理还需要信号处理。

传感器输出的信号通常是微弱的模拟信号，需要经过信号处理电路进行放大、滤波和线性化等处理。

放大可以增加信号的幅度，提高测量的精度；滤波可以去除噪声干扰，提高信号的可靠性；线性化可以将非线性信号转换为线性信号，方便后续的处理和分析。

然后，变送器的工作原理还包括信号转换。

信号转换是将处理后的模拟信号转换为标准信号输出的过程。

常见的标准信号有电流信号和电压信号，它们在工业自动化控制系统中得到广泛应用。

信号转换可以通过电阻、电容、电感等元件和电路实现，根据被测量物理量的不同，选择合适的转换方式和电路设计。

变送器的工作原理还涉及信号输出。

经过信号转换后，变送器将标准信号输出给上位设备或控制系统，以实现监测、控制和调节等功能。

标准信号的输出可以通过模拟信号输出接口或数字信号输出接口实现，根据具体的应用需求进行选择。

在工业自动化系统中，变送器的输出信号通常经过模拟量输入模块或数字量输入模块进行采集和处理。

变送器的工作原理主要包括传感器、信号处理、信号转换和输出四个方面。

传感器负责将物理量转换为电信号，信号处理对信号进行放大、滤波和线性化处理，信号转换将模拟信号转换为标准信号输出，信号输出将标准信号输出给上位设备或控制系统。

变送器的工作原理的理解和应用对于工业自动化系统的设计和运行具有重要意义。

电压变送器原理
电压变送器是一种将非标准电压信号转换成标准电压信号的装置，其原理是通过放大和变换电路实现的。

电压变送器通常由输入电路、放大电路和输出电路组成。

输入电路用于接收非标准电压信号，例如传感器输出的电压信号。

放大电路对输入信号进行放大，以增加信号的幅度。

输出电路将放大后的信号转换成标准电压信号，常见的标准电压信号有
0-5V、0-10V、4-20mA等。

在输入电路中，通常会使用放大器来提高输入信号的电平和增加输入电阻，以减小对输入信号源的负载。

放大器通常是运放，可以选择不同的运放来满足不同的输入条件和放大要求。

放大电路是电压变送器中最重要的部分，其主要任务是放大输入信号。

放大电路可以通过不同的方式来实现，例如使用运放和反馈电路来实现放大。

输出电路负责将放大后的信号转换成标准电压信号。

输出电路通常会加上一些调节电路和限流电路，以保证输出电压的稳定性和负载能力。

总的来说，电压变送器通过放大和变换电路来实现非标准电压信号到标准电压信号的转换。

这样可以方便信号的采集、传输和处理，使得电压信号能够与其他电气设备相兼容。

电压变送器在工业自动化、仪器仪表和控制系统中得到广泛应用。

三相电压变送器原理
三相电压变送器是一种用于测量、转换和传输三相电压信号的设备。

它的工作原理基于电压测量和信号传输的原理。

三相电压变送器需要接入三相电源供电。

通常，它需要接入三相电源的A、B、C三个相位，并且需要正确连接零线和接地线以确保电路的安全性。

三相电压变送器会通过内部的电路将输入的三相电压信号进行测量和处理。

三相电压变送器通过内部的测量电路将输入的三相电压信号转换为标准的电压输出信号。

这个转换过程是通过电路中的传感器和放大器实现的。

传感器会将输入的电压信号转换为相应的电流信号，然后放大器将电流信号转换为标准的电压输出信号。

三相电压变送器的输出信号通常是标准的电压信号，常见的输出范围有0-5V、0-10V、4-20mA等。

这样的输出信号可以方便地与其他设备进行连接和传输。

同时，三相电压变送器还可以根据需要进行量程调节和零点校准，以保证输出信号的准确性和稳定性。

三相电压变送器通过内部的信号传输电路将转换后的电压信号传输到目标设备或系统。

通常，它可以通过模拟信号输出接口或数字信号输出接口将信号传输给其他设备。

在传输过程中，三相电压变送器会尽可能地消除电磁干扰和噪声，以确保传输的信号质量和稳定性。

总结起来，三相电压变送器的工作原理是将输入的三相电压信号经过测量、转换和传输等过程，转换为标准的电压输出信号，并通过信号传输电路将信号传输到目标设备或系统。

它在工业自动化控制系统中起着重要的作用，广泛应用于电力系统、工业生产和自动化控制等领域。

通过三相电压变送器，我们可以准确地测量和监控三相电压信号，实现对电力系统的安全运行和生产过程的控制。
