矿井维修电工技术比武试题有答案

井下电工竞赛试题（共100分）姓名得分一、填空（每空0.5，共20分）1、常用的万用表主要可以测量、、以及和2、三相电源的三个饶组及三相负载，其常用的连接方式有___ _连接和______连接。

3、井下电气三大保护是指保护，保护，保护。

4、矿用低压防爆开关检修后，主电路为1140伏时，用2500伏摇表测得的绝缘电阻值，应不低于 M Ω；660伏时，用1000伏摇表测得的绝缘电阻值，应不低于 MΩ5、电流互感器二次回路不得，二次侧接线不准。

6、过负荷是指实际流过电气设备的电流既超过其_____电流，又超过了_______。

7、井下高压电动机、动力变压器的高压控制设备应具有_____、________、__________和___________保护功能。

8、电缆常见的故障有：、及断相。

9、根据对供电可靠性要求的不同，矿山电力负荷分为级，对属于级负荷的设备，应采用两个独立电源供电，以保证供电不中断。

10、能使受电器（电动机、发电机、变压器等）正常工作的电压，称为它们的。

11、矿用电缆主要有、、三种12、变压器的额定容量是指变压器输出的功率。

13、对矿井电气保护装置的性能要求有____________、____________、__________和____________。

14、电压保护包括_____________和________________。

15、低压电网运行中，常见的过电流故障有、和三种。

16、电缆悬挂点间距，在水平巷道或倾斜巷道内不得超过，在立井井筒内不得超过。

二、选择（每题1分，共15分）1、我国工频交流电的周期是( )。

A、0.1sB、0.2sC、0.3sD、0.02s2、用万用表测量交流电压时，黑表笔应插入（）插孔。

A、“一”B、“十”3、《规程》规定，井下（）伏以上的电气设备及接线盒都必须有保护接地。

A、24VB、36VC、127VD、380V4、馈电开关的额定电流，就是它的（）电流。

梅花井煤矿全员岗位练兵及技术比武矿井维修电工理论考试试卷〔A卷〕考前须知：1、本试卷共4页。

2、考试时间100分钟。

一、填空题：〔每空2分，共30分〕、电路负载所消耗的电能及有功功率P=UICOSф成正比，并联电容后使电路的、三相异步电动机旋转磁场的方向是由三相电源的决定的。

、矿用隔爆自动馈电开关有和保护作用。

、电气设备装设保护接地后，其接地电阻越小，流过人身的触电电流。

、直流电动机正常运行时，假设负载突然增加则电动机的转速。

、10KV电力系统中，发生单相接地时，不接地相对地电压为原来相电压的、交联电缆钢甲接地线截面应不小于mm2。

、磁感应强度的单位是。

、当线圈中的电流增加时，则自感电流方向及原电流方向。

、隔离开关不能用于切开操作。

、真空断路器的行程是mm 。

、用万用表的档测量晶体二极管，判断其好坏。

、电气设备金属外壳接地属于。

14、新投入使用的变压器运行前，一般要作次冲击试验。

二、判断题〔每题1.5分、共30分，对的画√，错的画×〕。

1、正弦交流电的三要素是最大值，角频率和初相位〔〕2、在三相对称负载的交流电路中，线电流等于相电流的3倍〔〕3、晶部闸管门极上不加正向触以电压，晶闸管就永远不会导通〔〕4、每个晶闸管的触发信号必须及主回路的信号同步〔〕5、三相桥式整流电路中，每个整流元件中流过的电流平均值是负载电流平均值的1／6〔〕6、一台变压器的分接头开关，现在接于的绕组100％的抽头上，假设要使副绕组电压升高，须将分接头开关调到95％的抽头上〔〕7、旋转磁场是异步电机的工作根底，转差则是异步电机运行的必要条件〔〕8、直流电动机将直流电借助换向器变成交流电送至枢绕组〔〕9、直流他励电动机的固有机械特性属于软特性〔〕10、异步电动机降低电压后最大转矩都大幅度减少〔〕11、万用表欧姆档调不到零，一定是万用表已坏〔〕12、低压电气设备的绝缘电阻，用500V的兆欧表测量更准确〔〕13、致人死命的决定因素是触电电压〔〕14、电气设备装有保护接地后，无论何种情况都是平安的〔〕。

一、填空1、直流电桥的平衡条件是：对臂电阻的乘积相等，即R1R4=R2R3.2、绝缘处理工艺主要包括预烘、浸漆和干燥三个过程。

3、异步电动机做耐压试验时，当电压升到半值后，应逐渐升至全值，一般不少于 10 秒，以免受冲击电压的影响，然后保持 1 分钟，再降至半值以下切断电源。

4 、触点的电磨损是由触点间电弧或电火花的高温使触点金属气化和蒸发造成的，机械磨损是由于触点接触面撞击造成的。

5、交流接触器的栅片灭弧原理是由于触点上方的铁质栅片磁阻很小，电弧上部磁通大都进入栅片，使电弧周围空气中的磁场分布形式上疏下密，将电弧拉入灭弧栅。

电弧被栅片分割成若干短弧，使起弧电压高于电源电压并产生阴极效应，栅片又大量吸收电弧的热量，所以电弧被熄灭。

6、功率表的量程包括电流、电压和功率三种。

7、使用电压互感器不允许短路，二次测必须接地。

电流互感器在运行中，二次绕组绝不能开路。

8、风流为轴向进，径向出的通风机为离心式通风机；风流为轴向进，轴向出的通风机为轴流式通风机。

9、井下手持电器设备的供电额定电压不超过 127 V。

10、井下供电的三大保护过流、接地、漏电。

11、严禁由地面中性点直接接地的变压器或发电机直接向井下供电。

12、矿井的两回路电源线路上不得分接其它负荷。

13、变电所三防是指防雷、防雨、防小动物。

14、所有电信号可以分为两种，一种是模拟信号，一种是数字信号。

15、电气保护的基本要求是选择性、快速性和灵敏性。

16、常见的电缆故障有相间短路、单相接地和断相等故障。

17、触电对人体的伤害有电击和电伤两种。

18、万用表使用完毕后，应将档位臵在电压最高档。

19、为使磁电子测量机械能测量较大的电压，一般需在测量机构的线路中串接电阻。

所测电压越大串接电阻阻值越大。

20、离心式通风机与轴流式通风机的区别在于：前者空气沿叶轮的轴向进入叶轮内，并顺着叶轮的转动平面径向流出，而后者是沿叶轮的轴向运动。

21 、判断导线接头发热的方法通常有示温蜡片监视、用测温仪监视、色漆变化现象。

神东煤炭分公司第四届职工技能大赛理论试卷答案地面维修电工一、判断题1、√2、√3、×4、√5、√6、×7、×8、√9、√10、√11、×12、√13、√14、√15、√16、×17、√18、×19、√20、×二、选择题1、A2、C3、C4、D5、B6、C7、C8、A9、D 10、A11、B 12、C 13、B 14、B 15、A16、B 17、A 18、C 19、C 20、A三、填空题1、反接制动2、1/3，1/√33、改变电枢电流方向4、1/45、106、N极到S极7、√R2+X28、静态工作点9、相位条件即正反馈10、续流二极管四、简答题1、答：（1）变压器的联结组别必须相同。

（2）变压器的额定电压及电压比应相等。

（3）变压器的阻抗电压（短路电压）应相等。

我国规定变压器并联容量差应≤3：1。

2、答：因为额定电压相同而功率不同的灯泡，其电阻值也不同，额定值为11V100W灯泡的电阻为R1=U10=1102/100=121（Ω）额定值为110V60W灯泡的电阴为R2=U01=1102/60=201.7（Ω）若将它们串联在220V电源上使用，根据串联电阻的分压原理，110V60W灯泡上的电压为U2=UR2/（R1+R2）=220×201.7/(121+201.7)≈137.5（V）实际电压超过了110V60W灯泡的额定电压，容易发生因灯泡中电流过大而损坏灯泡的现象，所以不能将它们串联在220V的电源上。

3、答：直流电动机反接制动是保持磁场为额定，而将反极性的电源电压加到电枢的绕组上。

这时电枢电流反向，产生了与电动机旋转方向相反的转矩，即制动力矩，使电动机迅速停止。

采用反接制动时，要注意两个问题：反接制动的电流很大，为限制反接制动电流，必须在制动回路中串入限流电阻。

反接制动时，要防止电动机反向起动。

当电动机即将停转时，应立即切断反极性的电源。

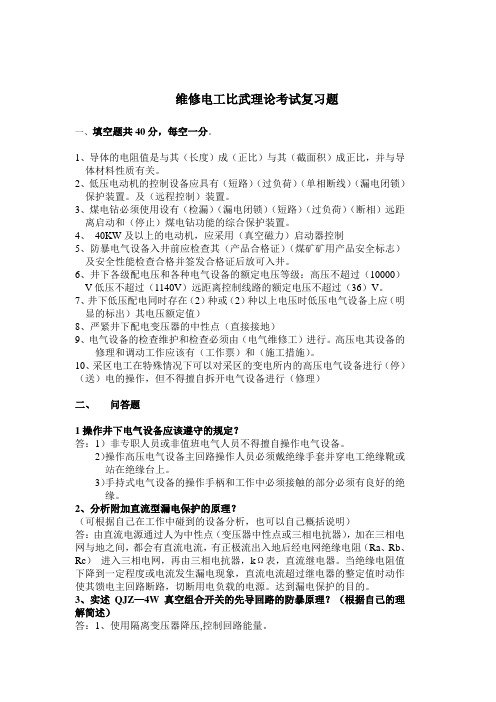

维修电工比武理论考试复习题一、填空题共40分，每空一分。

1、导体的电阻值是与其（长度）成（正比）与其（截面积）成正比，并与导体材料性质有关。

2、低压电动机的控制设备应具有（短路）（过负荷）（单相断线）（漏电闭锁）保护装置。

及（远程控制）装置。

3、煤电钻必须使用设有（检漏）（漏电闭锁）（短路）（过负荷）（断相）远距离启动和（停止）煤电钻功能的综合保护装置。

4、40KW及以上的电动机，应采用（真空磁力）启动器控制5、防暴电气设备入井前应检查其（产品合格证）（煤矿矿用产品安全标志）及安全性能检查合格并签发合格证后放可入井。

6、井下各级配电压和各种电气设备的额定电压等级：高压不超过（10000）V低压不超过（1140V）远距离控制线路的额定电压不超过（36）V。

7、井下低压配电同时存在（2）种或（2）种以上电压时低压电气设备上应（明显的标出）其电压额定值）8、严紧井下配电变压器的中性点（直接接地）9、电气设备的检查维护和检查必须由（电气维修工）进行。

高压电其设备的修理和调动工作应该有（工作票）和（施工措施）。

10、采区电工在特殊情况下可以对采区的变电所内的高压电气设备进行（停）（送）电的操作，但不得擅自拆开电气设备进行（修理）二、问答题1操作井下电气设备应该遵守的规定？答：1）非专职人员或非值班电气人员不得擅自操作电气设备。

2）操作高压电气设备主回路操作人员必须戴绝缘手套并穿电工绝缘靴或站在绝缘台上。

3）手持式电气设备的操作手柄和工作中必须接触的部分必须有良好的绝缘。

2、分析附加直流型漏电保护的原理？（可根据自己在工作中碰到的设备分析，也可以自己概括说明）答：由直流电源通过人为中性点（变压器中性点或三相电抗器），加在三相电网与地之间，都会有直流电流，有正极流出入地后经电网绝缘电阻（Ra、Rb、Rc）进入三相电网，再由三相电抗器，kΩ表，直流继电器。

当绝缘电阻值下降到一定程度或电流发生漏电现象，直流电流超过继电器的整定值时动作使其馈电主回路断路，切断用电负载的电源。

矿井维修电工技能大赛试题1、皮带六大保护都有哪些内容？答：（1）防滑保护、(2)堆煤保护、(3)防跑偏装置、(4)温度保护、(5)烟雾保护、(6)洒水装置2、三相异步电动机变频调速系统有何优缺点？答：优点：（1）具有优良的调速特性（2）能充分发挥三相鼠笼异步电动机的优势（3）实现平滑的无级调速缺点：变频系统复杂，成本较高3、计算机的三组总线个有何作用？（1）地址总线是用传送优CPU发出的用于选择的各种要访问的器件或部件的地址（2）数据总线是用来传送计算机系统内的各种类型的数据（3）控制总线是用来传递使计算机中各部件同步和协调的定时信号及控制信号4、直流电动机双闭环调节系统的启动、运行、停止三种状态调节过程答：1）加速阶段（电动状态）2）等速阶段3）减速阶段（负力制动状态）5、三相异步电动机的工作原理是什么？答：异步电动机有三相定子绕组AX、BY、CZ。

转子有一闭合绕组。

当定子三相绕组通以三相电流时，在气隙中便产生旋转磁场，其转速为n=60f/p式中n为同步转速，f为频率，p 旋转磁场磁极对数。

由于旋转磁场转子绕组存在着相对运动，旋转磁场导切割转子绕组，转子绕组从而产生感应电动势；由于转子绕组自成闭合回路，所以在感应电动势的作用下，转子导体内便有感应电流流过；根据载流导体在磁场中要受到一个与旋转磁场方向相同的电磁力；在这个电磁力作用下，转子将沿着旋转磁场的方向旋转起来。

这就是三相异步电动机的工作原理。

6、三相异步电动机的机械特性是？答：电动机的机械特性通常是指转速和转矩的关系,习惯用n=f( M )表示。

如图为异步电动机的固有机械特性、图中有四个特殊工作点、分析如下：（1）启动点A：刚起动时转速n＝0 、转差率S=1，这点的电磁转矩叫起动转矩、他是表示电动机工作性能好坏的重要指标( 2 )同步点B：n=n0，转差率s=0,电磁转矩为零M=0，电动机做电动运转时工作点达不到此点。

（3）额定点C：额定工作点为人为规定的工作点，在规定的环境中，工作在此点时电动机的温升为规定值。

《综采维修电工》技术比武题库一、单项择题1、综采工作面的输送机和顺槽装载机等必须在设备启动前发出（）信号。

A、开机B、报警C、声光D、启动2、输送机启动时各台间要留有几秒钟的时间间隔，以防止（）叠加起来，电流太大而产生过大的电压降，造成启动困难。

A、过载电流B、启动电流C、运行电流D、故障电流3、根据《煤矿安全规程》的规定，井下主要水泵房、井下中央变电所、矿井地面变电所和地面通风机房的电话，应能与（）直接联系。

A、矿调度室B、矿值班室C、电力调度室D、集团公司调度室4、下面结论正确的是（）。

A、电压越高，电功越大B、电压越高，电流越高，电功越大C、电功的大小与电压、电流和时间三者都有关D、电流越高，电功越大5、导体两端电压为5V，通过的电流为2A，则电阻为（）Ω。

A、10B、3C、2.5D、16、电容储存的是（）能量。

A、电场B、磁场C、机械D、热7、电容的单位是（）。

A、库仑B、欧姆C、法拉D、安培8、下列哪个不属于正弦交流电的三要素（）。

A、角频率B、初相位C、最大值D、有效值9、三相对称电动势,它们的最大值、频率都相等，且彼此之间的相位差为（）。

A、30°B、60°C、90°D、120°10、自感电动势的方向可根据（）判断。

A、欧姆定律B、右手定则C、左手定则D、楞次定律11、我国电力标准的频率为（）Hz。

A、30B、40C、50D、6012、在纯电感交流电路中，电流在相位上（）电压90度。

A、滞后B、超前C、同相D、反相13、在纯电容交流电路中，电流在相位上（）电压90度。

A、滞后B、超前C、同相D、反相14、万用表使用完毕，最好将转换开关置于( )。

A、随机位置B、最高电流挡C、直流电压最高挡D、交流电压最高挡15、用兆欧表测量绝缘电阻时，转速要均匀，一般为（）r/min。

A、100B、120C、150D、20016、用兆欧表测量绝缘电阻时，通常摇测时间不低于( )。

矿井维修电工技术比武理论试题区队：姓名：成绩:一、填空题（每空1分，共40分）1.正弦交流电的三要素是最大值、角频率和初相角。

2.煤矿井下供电的三大保护是：过流保护、漏电保护、接地保护3.井下远距离控制电压不应超过36 V。

矿井高压电网，单相接地电容电流不能超过20 A。

4.交流接触器主要由电磁系统、触头系统和灭弧系统辅助部件等组成。

5.井下常见的电缆故障主要有相间短路、漏电、断相等故障。

6.井下高压电动机、动力变压器的高压控制设备，应具有短路、过负荷、接地、欠压释放保护。

7.通过人体电流为30m A时就有生命危险。

8.三相鼠笼异步电动机的起动电流通常是额定电流的6-8（5-7）倍。

9.移动式和手持式电气设备的接地电阻规定为不大于 1 Ω。

10.操作高压电气设备主回路时，操作人员必须戴绝缘手套，并穿电工绝缘靴或站在绝缘台上。

11.时间继电器的作用是延时，中间继电器的作用是增加接点和传递信号，信号继电器的作用是状态指示。

12.万用表使用完毕后应将旋钮置于交流电压档.13.80开关带45KW的水泵，过载整定参数应为 52 A,短路整定参数应为416 A。

14.R—L串联的交流电路，U R=80V，U L=60V，其总电压U= 100 V。

15.在晶体管的输出特性中有三个区域分别是放大区、截止区和饱和区。

16.电流互感器的二次的电流为： 5 A电压互感器的二次电压为：100 V。

电流互感器严禁开路。

17. 三相负载连接方式有三角形连接和星形连接两种。

660V的水泵电机接1140电源时，电机连接方式应为星形。

18.防爆电气设备的失爆是指矿用电气设备的隔爆外壳失去隔爆性或耐爆性。

防爆电气设备入井前，应检查其产品合格证、防爆合格证两证和煤矿矿用产品安全标志及设备安全性能后，方准入井。

19.高低压电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大于 0.1 m。

20.变压器在运行中，其总损耗是随负载的变化而变化的，其中铁损是不变的，而铜损是变化。

矿井维修电工技术比武理论考试试题一、名词解释（20分，每题4分）二级制动倒闸操作安全回路脉冲调速趋肤效应二、填空（30分，每空1分）1、磁放大器CF2的直流绕组的组成（）绕组、（）绕组、（）绕组、（）绕组。

2、自整角机由（）和（）两部分组成。

3、立井中用罐笼升降人员的加速度和减速度不能超过（），倾斜井巷内升降人员时，加减速度不能超过（）。

4、换向器主触点发热原因的三种可能（）、（）、（）。

5、PLC基本指令的功能： LD（）、 OUT（）、 AND（）、 ORI（）SET（）、RST（）。

6、绝缘手套的测验周期是（）、绝缘靴的试验周期是（）7、电气接线在以下情况为失爆：（）、（）、（）、（）（）。

8、银及其合金及金基合金适用于制作（）触点。

9、产生换向器磁力系统发响，振动或过热、吸引线圈过热的四种可能原因：（）、（）、（）、（）。

10、交流电流表和电压表所指示的都是（）值。

三、判断题（共20分，每题2分）1、使用万用表测量电阻，每换一次欧姆档都要把指针调零一次。

（）2 、绝缘靴也可作耐酸、碱、耐油靴使用。

（）3 、导线的安全载流量，在不同环境温度下，应有不同数值，环境温度越高，安全载流量越大。

（）4 、高压隔离开关在运行中，若发现绝缘子表面严重放电或绝缘子破裂，应立即将高压隔离开关分断，退出运行。

（）5 、低压负荷开关（铁壳开关）能使其中的刀开关快速断开与闭合，取决于手动操作机构手柄动作的快慢。

（）6 、接触器银及银基合金触点表面在分断电弧所形成的黑色氧化膜的接触电阻很大，应进行锉修。

（）7 、经常反转及频繁通断工作的电动机，宜用热继电器来保护。

（）8 、用万用表R × 1 Ω档测试电解电容器，黑表笔接电容器正极，红表笔接负极，表针慢慢增大，若停在 10k Ω，说明电容器是好的。

（）9、提升容器接近井口的速度不能超过2m/s。

( )10、电气设备绝缘耐热等级共分为6类：A、E、B、F、H、C，其中F级绝缘最高耐热温度为155℃。
