结构力学第一章绪论

第一章绪论本章复习内容：结构、结构计算简图、铰结点、刚结点、滚轴支座、铰支座、定向支座、固定支座等基本概念。

1、首先必须深刻理解结构、结构计算简图的概念。

结构力学中的概念，都可在理解的基础上用自己的语言表达，不必死记教材上的原话，所谓理解概念，就是弄清其目的、条件、实现目的的手段、适用场合等。

结构是建筑物中承载的骨架部分，本课程研究的是狭义的结构，即杆件结构。

实际的结构是很复杂的，完全按照结构的实际情况进行力学分析是不可能的（可以断言，即使许多年后科学更发达，100％按照结构的实际情况进行力学分析仍然是不可能的！因为结构的复杂性是无穷尽的，科学的发展是无止境的），也是不必要的（次要因素的影响较小，抓住主要因素即可满足工程误差要求）。

因此，对实际结构去掉不重要的细节，抓住其本质的特点，得到一个理想化的力学模型，用一个简化的图形来代替实际结构，就是结构计算简图。

获得结构计算简图没有现成的公式可以套用，必须发挥研究者和工程师的智慧（正是在这点上体现他们水平的高低），经过长期研究和实践，他们总结出以下6方面的简化要点：结构体系的简化（由空间到平面）；杆件的简化（用轴线代替杆）；杆件间连接的简化（结构内部结点的简化）；结构及基础间连接的简化（结构外部支座的简化）；材料性质的简化（杆件材料物理力学特性的简化）；荷载的简化（结构受外部作用的简化）2、对支座的位移限制、约束反力的认识非常重要，因为土木工程结构都是非自由体，不可避免要处理各种支座。

特将本课程中常见的4种支座归纳如下：去掉对某方向平动的限制去掉对转动的限制第二章平面杆件体系的几何构成分析在绪论之后，第二章并没有一头扎进去计算各种结构，因为结构是多个杆件组成的系统，必须对此杆件系统进行几何构成分析，是否能作为结构承载，若是结构，它是怎样“搭”成的，为正确、简便地“拆”结构进行分析打下基础。

正如前面所述，本章非常重要，是结构力学分析的重要基础。

本章复习内容：深刻理解几何不变体系、刚片、自由度、约束、瞬铰、多余约束、二元体、瞬变体系等基本概念，深刻理解几何不变体系的组成规律；熟练掌握用几何不变体系的组成规律对平面杆件体系作几何构成分析。

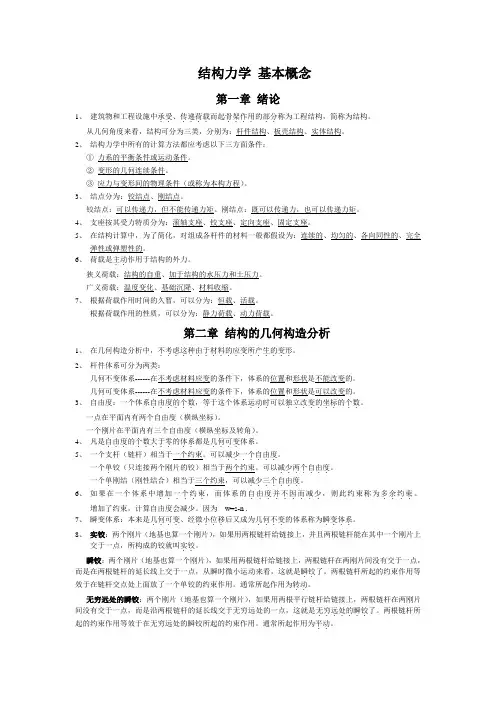

结构力学基本概念第一章绪论1、建筑物和工程设施中承受．．称为工程结构，简称为结构。

．．．．的部分．．、传递荷载．．．．而起骨架作用从几何角度来看，结构可分为三类，分别为：杆件结构、板壳结构、实体结构。

2、结构力学中所有的计算方法都应考虑以下三方面条件：①力系的平衡条件或运动条件。

②变形的几何连续条件。

③应力与变形间的物理条件（或称为本构方程）。

3、结点分为：铰结点、刚结点。

铰结点：可以传递力，但不能传递力矩。

刚结点：既可以传递力，也可以传递力矩。

4、支座按其受力特质分为：滚轴支座、铰支座、定向支座、固定支座。

5、在结构计算中，为了简化，对组成各杆件的材料一般都假设为：连续的、均匀的、各向同性的、完全弹性或弹塑性的。

6、荷载是主动．．作用于结构的外力。

狭义荷载：结构的自重、加于结构的水压力和土压力。

广义荷载：温度变化、基础沉降、材料收缩。

7、根据荷载作用时间的久暂，可以分为：恒载、活载。

根据荷载作用的性质，可以分为：静力荷载、动力荷载。

第二章结构的几何构造分析1、在几何构造分析中，不考虑这种由于材料的应变所产生的变形．．．．．．．．．．．．．．．．．．。

2、杆件体系可分为两类：几何不变体系------在不考虑材料应变的条件下，体系的位置和形状是不能改变的。

几何可变体系------在不考虑材料应变的条件下，体系的位置和形状是可以改变的。

3、自由度：一个体系自由度的个数．．。

．．．．．．．的个数．．．可以独立改变的坐标．．．．．．，等于这个体系运动时一点在平面内有两个自由度（横纵坐标）。

一个刚片在平面内有三个自由度（横纵坐标及转角）。

4、凡是自由度．．都是几何可变．．．．体系。

．．．．．的体系．．．的个数大于零5、一个支杆（链杆）相当于一个约束。

可以减少一个自由度．．．．．．．。

一个单．铰（只连接两个刚片的铰）相当于两个约束。

可以减少两个自由度．．．．．．．。

一个单．刚结（刚性结合）相当于三个约束，可以减少三个自由度．．．．．．．。

第一章绪论（约3学时）§1-1结构力学的研究对象和任务一、结构和结构的分类力：物体之间的相互作用；力学：理论力学，弹性力学，材料力学，结构力学，塑性力学，粘塑性力学，液体力学，断裂力学等结构：用建筑材料组成在建筑物中承担荷载并起骨架作用的部分，称为结构。

如梁、柱、楼板、桥梁、堤坝及码头等。

结构力学：构件：结构中的各个组成部分称为构件。

结构的类型：可从不同方面进行分类从结构型式划分：砖混结构、框架结构、剪力墙结构、框剪结构、框筒结构；从建筑材料划分：砖石结构、木结构、混凝土结构、钢筋混凝土结构、钢结构、组合结构等；从空间角度划分：平面结构、空间结构等以上结构从几何角度来分，有：（1）杆系结构：由杆件组成，杆件的长度远大于其横截面的宽度和高度，这是本课的研究内容。

建筑结构中的梁、柱、桥梁、框架结构等（2）板壳结构：厚度尺寸远小于长度和宽度，即薄壁结构；板、壳、墙体等。

弹性力学（3）实体结构：长、宽、高三个几何尺寸属于同一数量级；基础、坝体等。

弹性力学二、结构力学研究对象：平面杆系结构材料力学：研究单个杆件的强度、刚度及稳定性问题；结构力学：以杆件结构为研究对象；弹性力学：对杆件作更精确的分析，并以板、壳、块体等实体结构为研究对象。

注：结构力学：常指狭义的方面，即平面杆件结构力学。

三、结构力学的任务（从结构设计的内容引出）1、土木工程项目建设过程1） 业主投资：可行性研究、报建立项、城建规划土地批文、招标投标2） 设计：方案、（工艺）、建筑、结构、设备（水暖电火自控）[初步、技术、施工]3） 施工（承包人、材料供应、运输、保险、质检、定额、银行）、投入运行4） 全过程控制：监理2、设计部分指建筑、结构、设备施工图及相应的设计说明书，供施工需要。

结构设计过程与步骤:(1)选择合理承重体系及构件几何尺寸；(2)引入简化假定，取计算简图，进行结构分析；(3)依据结构分析结果，进行结构设计和构造处理3、强度、刚度和稳定性为了使结构既能安全、正常地工作，又能符合经济的要求，就要对其进行强度、刚度和稳定性的计算。

龙驭球《结构力学Ⅰ》（第4版）笔记和课后习题（含考研真题）详解
更多资料请关注微信公众号《精研学习网》查找资料
第1章绪论
1.1复习笔记
本章作为《结构力学》的开篇章节，对结构力学进行了概括性的介绍，包括结构力学的研究对象、研究内容、研究方法以及对相关能力的培养，突出了结构力学在土木工程高等教育中的重要性，最后对所需的学习方法进行了归纳，旨在帮助培养正确、有效的学习思路与方法，并将这种学习方法运用到其他学科以及生活中去。

一、结构力学的学科内容和教学要求
1结构
结构是指建筑物、工程设施中承受和传递重力或外力而起骨架作用的部分，如砖木结构、钢筋混凝土结构。

从几何角度上可分为杆件结构、板壳结构、实体结构三类（见表1-1-1），杆件结构是结构力学的主要研究对象。

表1-1-1结构的分类
2结构力学研究内容
（1）力学的分类
通常力学主要分为固体力学和流体力学，其中固体力学包括结构力学、理论力学、材料力学，以及弹塑性力学，这几类力学各司其职（见表1-1-2）。

表1-1-2固体力学的分类
（2）结构力学的主要研究内容（见表1-1-3）
表1-1-3结构力学的主要研究内容
3能力培养（见表1-1-4）
表1-1-4结构力学教学中的能力培养
二、结构的计算简图和简化要点
计算中忽略不重要的细节、保留基本特点、需要寻求一个简化的图形来代替实际结构，这个图就称为结构的计算简图。

它的确定原则及简化要点见表1-1-5。

表1-1-5结构的计算简图和简化要点
三、杆件、杆件结构、荷载的分类（见表1-1-6）
表1-1-6杆件、杆件结构、荷载的分类。

结构力学教案第一章 绪论§1、结构力学的对象和任务 一、对象结构：承受并传递荷载的骨架部分结构分为：杆件结构，板壳结构和实体结构。

是由长度远大于其宽度和高度的杆件组成的结构。

二、任务（1）结构组成规则和合理形式。

（2）结构内力和位移计算。

（3）结构稳定性和结构反应。

§2、杆件结构的计算简图 一、简化内容（1）杆件的简化： 杆件的轴线 （2）体系简化：空间结构 平面结构 （3）荷载简化：集中力、集中力偶、分布荷载 （4）结点简化：⎪⎩⎪⎨⎧组合结点。

半铰结点：处产生相对转动。

所连接各杆不能在结点刚结点：动。

所连接各杆可以自由转铰结点：（5）支座简化：⎪⎪⎩⎪⎪⎨⎧滑动支座或定向支座：固定支座固定铰支：活动铰支：;支座外形、受力和位移特点§3、杆件结构分类 （1） 梁：受弯构件（2） 拱：受力产生水平推力。

（3） 刚架：由直杆组成并具有刚结点。

（4） 桁架：由直杆组成且所有结点均为铰结点。

仅有轴力。

（5） 组合结构：由桁架和梁或刚架组合在一起的结构。

静定结构和超静定结构划分：第二章 平面体系几何构造分析考核要求：1、准确计算体系自由度2、运用三个简单组成规则进行几何构造分析§1、基本概念一、构造分析的基本假定：不考虑材料变形，即∞=EA二、几何不变和几何可变体系：刚体或刚片。

（形状可以任意代替）几何不变体系：在任意荷载作用下，几何形状及位置均保持不变的体系。

常变体系和瞬变体系。

§2、平面体系自由度一、自由度：确定体系位置所需的独立坐标数二、约束或联系：减少自由度的装置。

约束：⎪⎩⎪⎨⎧⎩⎨⎧复铰单铰铰链杆结论：（1）一根连杆为一个约束。

（2）一个单铰为两个约束。

（3）连接n 个刚片的复铰相当于n-1个单铰。

三、计算自由度 （1）一般平面体系)2(3r h m W +-=连杆个数单铰个数）刚片个数（不包括地基计算自由度----r h m W例题：图2-4。

第一章绪论1.结构按其几何特征分为三类（1）杆件结构（2）板壳结构（3）实体结构2.本课程讨论的范围是杆件结构理论力学研究的刚体的机械运动的基本规律和刚体的力学分析，材料力学研究的是单根杆件的强度、刚度和稳定性问题，结构力学研究杆件体系的强度、刚度和稳定性问题3.结构力学的任务：（1）结构的组成规律、合理性是以及结构计算简图的合理选择（2）结构内力和变形的计算方法，以便进行结构强度和刚度的验算（3）结构的稳定性以及在动力何在作用下结构的反应4.计算简图选择原则是：计算简图：用一个能反映其基本受力和变形性能的简化的计算图形来代替实际结构。

这种代替实际结构的简化计算图形称为结构的计算简图（1）计算简图应能反映实际结构的主要受力和变形性能（2）保留主要因素，略去次要因素，使计算简图便于计算5.结构与基础间连接的简化活动铰支座，固定铰支座，固定支座，定向支座6.材料性质的简化材料一般假设为连续的、均匀的、各向同性的、完全弹性或弹塑性的7.结构承受的荷载可分为体积力和表面力两大类。

体积力指的是结构的重力或惯性力等，表面力指的是由其他物体通过接触面传给结构的作用力8.杆件的分类梁：受弯为主拱：在竖向荷载作用下有水平推力且截面以受压为主刚架：由梁和柱等直杆组成的结构，杆件间的结点多为刚结点，主要内力为弯矩桁架：由两端为铰的直杆组成，当荷载作用于结点时，各杆只受轴力9.静定结构与超静定结构凡用静力平衡条件可以确定全部支座反力和内力结构称为静定结构凡不能用静力平衡条件确定全部支座反力和内力的结构成为超静定结构10.荷载的分类按时间：恒荷载，活荷载按性质：静力荷载，动力荷载第二章结构的几何组成分析1.根据杆件体系的形状和位置，杆件体系可以分为两类：几何不变体系，几何可变体系2．把杆件体系中的一部分杆件或结点勘察是具有自由度的运动对象，而将另一部分杆件或连接勘察是对这些刚片或结点的运动起限制作用的约束3.自由度：描述几何体系运动时，所需要改变的坐标数目4.约束：使体系减少自由度的装置或连接分为两大类：支座约束和刚片间的连接约束5.约束代换和瞬铰一个简单铰相当于两个约束，两根链杆也相当于两个约束，约束是可以代换的瞬铰：如果连接两个刚片的两个链杆不在刚片上相交，则两链杆的交点处，形成一虚铰，虚铰的位置是变化的，6.在杆件体系中能限制体系自由度的约束，称为必要约束对限制体系自由度不起作用的约束，称为多余约束7.几何不变无多余约束体系的组成规则三个：（1）一刚片和一个点用不共线的两个链杆连接（2）两刚片用一个铰和一根不通过此铰的链杆或三个全不平行也不交于一点的三根链杆连接（3）三刚片用不在同一直线上的三个铰两两相连第三章静定梁1.截面法：计算杆件指定截面的内力的基本方法2.内力图是表示杆件上个截面内力沿杆长度变化规律的图形3.弯矩图的纵坐标一律画在杆件受拉纤维一侧，剪力图和轴力图可画在杆件任一侧，但需注明正负号4.在分布荷载和无荷载段，内力图为连续图形，而在荷载的不连续点，内力图也出现不连续的变化5.控制截面是指荷载的不连续点，如分布荷载的起点和终点、集中力作用点和集中力偶作用点6.弯矩图叠加是指弯矩纵坐标（竖标）的叠加，而不是指图形的简单拼合7.解题方法（1）简支斜梁计算支座反力和内力的方法是隔离体平衡和截面法（2）在竖向荷载作用下，简支斜梁的支座反力和相应的平梁的支座反力是相同的（3）在竖向均布荷载作用下，简支斜梁的弯矩图和相应的平梁的弯矩图是相同的（4）在竖向荷载作用下，斜梁有轴力，斜梁的剪力和轴力是相应平梁的两个投影8.静定多跨梁的组成特点是：可以在铰处分解为以单跨梁为单元的基本部分和附属部分。

第一章绪论1、不论设计任何结构都要经过正确的计算，才能达到安全、经济和合乎使用要求的目的。

2、活动铰支座、铰支座、固定支座和定向支座3、杆件结构的结点，通长可分为铰结点、刚结点、组合结点三种。

4、铰结点上的铰结端可以自由相对转动，因此，受荷载作用时：铰结点上个杆间夹角可以改变，与受荷前的夹角不同；各杆的铰结端不产生弯矩。

铰结点：被连接的杆件在连接处不能相对移动，但可以相对转动，可以传递力，但不能传递力矩。

木屋架的结点比较接近与铰结点。

5、刚结点上各杆的刚结端不能相对转动，即认为刚结点是一个刚体，各杆均刚结与此刚体上，因此，受荷后：刚结点上各杆间的夹角不变，各杆的刚结端旋转同一个角度；各杆的刚结端一般产生弯矩。

刚结点：被链接的杆件在连接处既不能相对移动，又不能相对转动，既可以传递力也可以传递力矩。

现浇混凝土结点通常属于这类情形。

6、若在同一个结点上，某些杆间相互刚结，而另一些杆间相互铰结，则称为组合结点或半铰结点。

7、铰结点上的铰称为完全铰或全铰。

组合结点上的铰则称为非完全铰或半铰。

8、实际结构情况复杂，往往不能考虑所有因素去做严格计算，而需去掉次要因素，以简化图式来代替，这种用以计算的简化图式，叫做结构的计算简图或计算模型。

9、确定计算简图的原则是：保证设计上需要的足够精度；使计算尽可能简单。

10、常见杆件结构类型梁（多跨静定梁、连续梁）、拱、桁架、钢架。

第二章平面体系的几何组成分析1、在不考虑材料应变的条件下，几何形状和位置都不能改变的体系称为几何不变体系。

在原来位置上可以运动，而发生微量位移后不能继续运动的体系，叫做瞬变体系。

可以发生非微量位移的体系称为常变体系。

常变体系和瞬变体系统称为可变体系，均不能作为建筑结构，只有几何不变体系才能用作建筑结构。

由于瞬变体系能产生很大的内力，所以不能用作建筑结构。

2、自由度：是体系运动时可以独立改变的几何参数的数目。

即确定体系位置所需的独立坐标的数目。

3、点的自由度：在平面内点的自由度等于2.4、刚片：几何不变的平面物体叫刚片。
