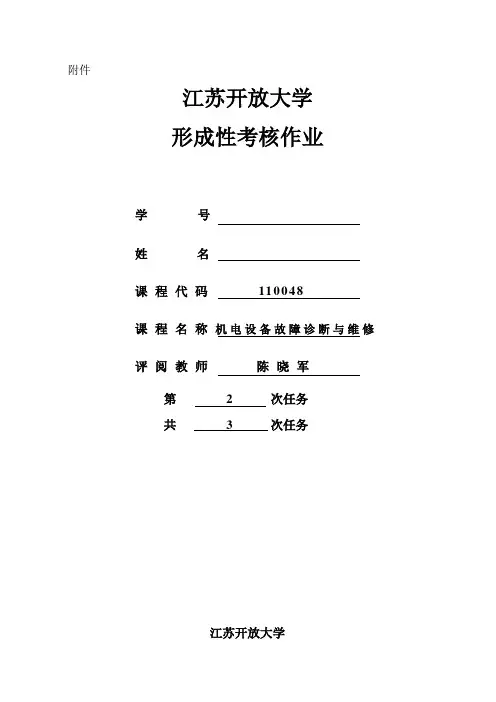

附件江苏开放大学形成性考核作业学号姓名课程代码110048课程名称机电设备故障诊断与维修评阅教师陈晓军第 2 次任务共 3 次任务江苏开放大学一、选择题（每题2分，共20分）1、数控机床的绝多数故障属于（ B ）故障，出现故障时对机床和操作人不会造成任何伤害。

A、破坏性B、非破坏性C、无报警显示D、有报警显示2、数控系统硬件发生故障后，用万用表、测试仪对元件进行在线测量、离线测量，或借用“完好板”比较测量，属于（ D ）检查法。

A、故障现象分析法B、信号追踪法C、系统分析法D、静态测量法3、数控系统是否具有（ C ），已经成为衡量数控系统性能特性的重要指标。

A、程序测试功能B、故障报警功能C、自诊断功能4、下列哪个不是常用的测温电阻丝材料。

（ A ）A、铁B、铂C、铜D、镍5、优级扣合法也称（ A ）。

A、加强扣合法B、热扣合法C、强固扣合法D、强密扣合法6、修理后会导致配合件的尺寸与原来有所不同的机械修复技术是（ B ）。

A、金属扣合法B、修理尺寸法C、镶加零件法D、局部修换法7、表面机械强化技术中应用最为广泛的是（A ）。

A、喷丸强化B、滚压强化C、内挤压8、（A ）质量好坏以及能否正确使用，直接影响镀层性能。

A、电刷镀溶液B、受镀基体表面C、镀笔D、电刷镀电源9、容易产生气孔、夹渣、裂纹等缺陷的机械修复技术是（ D ）。

A、表面强化B、电镀C、胶粘D、焊接10、修复技术选择的首要原则是（ B ）。

A、经济性好B、技术合理C、生产可行D、操作简单二、填空题（每空1分，共30分）1、工况监测的任务是判别动态系统是否偏离正常功能，并监视其发展趋势，预防突发性故障的发生。

2、按提取信息方式的分类，故障诊断分为：直接诊断、简接诊断。

3、设备诊断技术尽管很多，但基本上离不开信息的采集 .分析处理、状况识别、诊断三个环节。

4、装配工艺过程一般由装配准备、装配工作、校正油封、包装等五个部分组成。

5、___机械修复__技术是一种利用机械加工的方法将零件的磨损部位再次加工，或利用机械连接如螺纹、键、铆、过盈联接等使磨损、断裂的零件得以修复的方法。

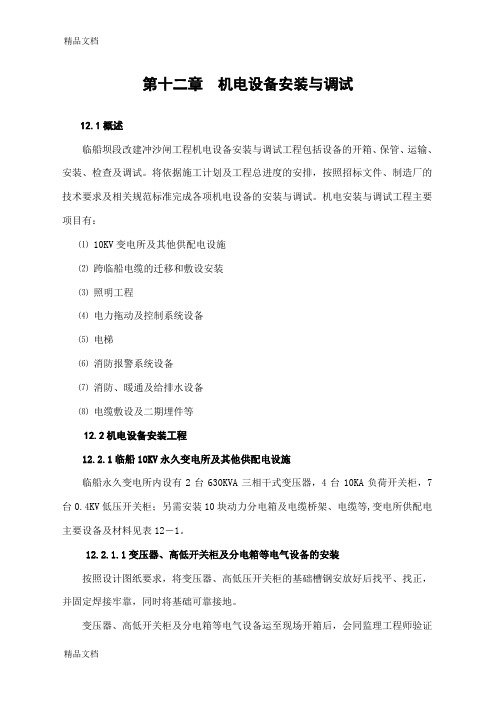

第十二章机电设备安装与调试12.1概述临船坝段改建冲沙闸工程机电设备安装与调试工程包括设备的开箱、保管、运输、安装、检查及调试。

将依据施工计划及工程总进度的安排，按照招标文件、制造厂的技术要求及相关规范标准完成各项机电设备的安装与调试。

机电安装与调试工程主要项目有：⑴ 10KV变电所及其他供配电设施⑵跨临船电缆的迁移和敷设安装⑶照明工程⑷电力拖动及控制系统设备⑸电梯⑹消防报警系统设备⑺消防、暖通及给排水设备⑻电缆敷设及二期埋件等12.2机电设备安装工程12.2.1临船10KV永久变电所及其他供配电设施临船永久变电所内设有2台630KVA三相干式变压器，4台10KA负荷开关柜，7台0.4KV低压开关柜；另需安装10块动力分电箱及电缆桥架、电缆等,变电所供配电主要设备及材料见表12－1。

12.2.1.1变压器、高低开关柜及分电箱等电气设备的安装按照设计图纸要求，将变压器、高低压开关柜的基础槽钢安放好后找平、找正，并固定焊接牢靠，同时将基础可靠接地。

变压器、高低开关柜及分电箱等电气设备运至现场开箱后，会同监理工程师验证设备的出厂合格证、装箱单、安装使用说明书、出厂试验报告（或记录）等各类资料是否齐全，并逐一清点核对，进行各项检查工作。

变压器、高低开关柜采用汽车吊由坝顶185.00m高程永久变电所吊物孔直接吊入室内，利用三角架、滚杠等辅助就位。

严格按设计图纸、厂家安装使用说明书以及（GBJ-232-82、GBJ148-90、GBJ149-90、GB50171-92）等规范要求，安装变压器、高低压开关柜等电气设备。

变压器安装确保轨道水平，轨距与轮距相配合，低压套管与母线中心线相符；变压器引出线相位正确，连接螺栓压接紧密；一、二次联线、地线及控制管线的安装和电压切换装置、测温装置、套管等附件安装符合标准要求。

高低压开关柜安装牢固，接地良好，垂直度，水平偏差，柜面偏差，接缝偏差符合规范要求；各种标识齐全、正确、清晰；柜内配线整齐、美观，导线（或电缆）绝缘良好、线芯无损伤。

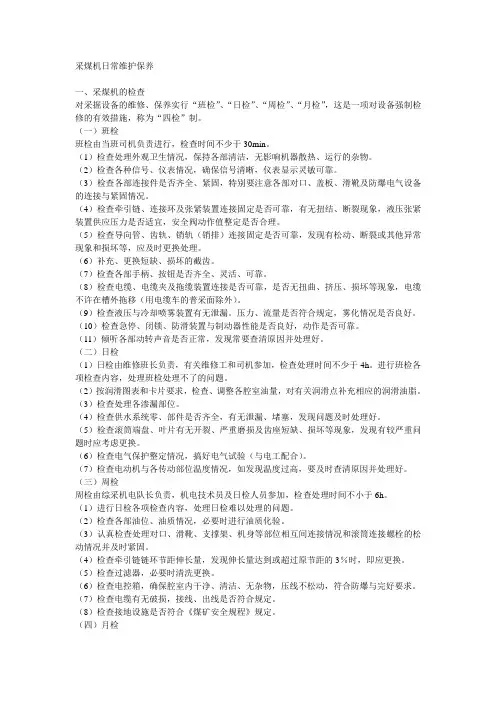

采煤机日常维护保养一、采煤机的检查对采掘设备的维修、保养实行“班检”、“日检”、“周检”、“月检”，这是一项对设备强制检修的有效措施，称为“四检”制。

（一）班检班检由当班司机负责进行，检查时间不少于30min。

（1）检查处理外观卫生情况，保持各部清洁，无影响机器散热、运行的杂物。

（2）检查各种信号、仪表情况，确保信号清晰，仪表显示灵敏可靠。

（3）检查各部连接件是否齐全、紧固，特别要注意各部对口、盖板、滑靴及防爆电气设备的连接与紧固情况。

（4）检查牵引链、连接环及张紧装置连接固定是否可靠，有无扭结、断裂现象，液压张紧装置供应压力是否适宜，安全阀动作值整定是否合理。

（5）检查导向管、齿轨、销轨（销排）连接固定是否可靠，发现有松动、断裂或其他异常现象和损坏等，应及时更换处理。

（6）补充、更换短缺、损坏的截齿。

（7）检查各部手柄、按钮是否齐全、灵活、可靠。

（8）检查电缆、电缆夹及拖缆装置连接是否可靠，是否无扭曲、挤压、损坏等现象，电缆不许在槽外拖移（用电缆车的普采面除外）。

（9）检查液压与冷却喷雾装置有无泄漏。

压力、流量是否符合规定，雾化情况是否良好。

（10）检查急停、闭锁、防滑装置与制动器性能是否良好，动作是否可靠。

（11）倾听各部动转声音是否正常，发现常要查清原因并处理好。

（二）日检（1）日检由维修班长负责，有关维修工和司机参加，检查处理时间不少于4h。

进行班检各项检查内容，处理班检处理不了的问题。

（2）按润滑图表和卡片要求，检查、调整各腔室油量，对有关润滑点补充相应的润滑油脂。

（3）检查处理各渗漏部位。

（4）检查供水系统零、部件是否齐全，有无泄漏、堵塞，发现问题及时处理好。

（5）检查滚筒端盘、叶片有无开裂、严重磨损及齿座短缺、损坏等现象，发现有较严重问题时应考虑更换。

（6）检查电气保护整定情况，搞好电气试验（与电工配合）。

（7）检查电动机与各传动部位温度情况，如发现温度过高，要及时查清原因并处理好。

目￿•机电设备安装概述•机电设备基础知识•机电设备安装技术•机电设备安装质量检测与验收•机电设备安装工程实例•机电设备安装工程安全与环保01机电设备安装概述机电设备安装是指将机械设备、电气设备、仪表和管道等按照设计要求进行安装、调试和检测的过程。

机电设备安装的定义与重要性定义施工准备包括技术交底、图纸会审、材料采购和现场准备等。

基础验收对设备基础进行质量检查，确保符合设计要求。

设备开箱验收核对设备清单，检查设备外观和零部件是否完好。

安装与调试按照设计图纸和技术要求进行设备的安装和调试，确保设备正常运行。

机电设备安装的基本流程机电设备安装需要遵循相关的国家和行业标准，如《机械设备安装工程施工及验收规范》、《电气装置安装工程验收规范》等。

规范根据不同的设备和行业，需要采用相应的标准，如机械设备的安装精度、管道的连接方式等，确保安装质量和安全性能。

标准机电设备安装的规范与标准02机电设备基础知识总结词了解机械部件与结构是掌握机电设备安装的基础。

详细描述介绍各种常见的机械部件，如轴承、齿轮、链条、皮带等，以及它们在机电设备中的作用和工作原理。

解释机械结构的基本概念，包括机构、构件、零件等，以及它们之间的相互关系和装配要求。

机械部件与结构电气设备与控制总结词掌握电气设备与控制技术是实现机电一体化不可或缺的环节。

详细描述介绍电气系统的基本组成，包括电源、电机、传感器、控制器等。

讲解电气原理图、接线图的基本知识，以及如何根据图纸进行电气安装和调试。

介绍常见的控制电路，如继电器控制、PLC控制等，以及它们在机电设备中的应用。

流体系统与管路总结词流体系统与管路是实现机电设备中能量传输和物料输送的重要部分。

详细描述介绍流体系统的基本概念，包括液压、气压和液力传动等。

讲解各种管路的材料选择、连接方式以及管路布局的原则。

介绍流体系统中的常见元件，如泵、阀、管道等，以及它们在系统中的作用和工作原理。

安全防护与环保总结词安全防护与环保是机电设备安装过程中必须考虑的重要因素。

机电设备安装与维修培训课件1. 介绍本课程旨在帮助学员掌握机电设备的安装和维修技能，为其未来在机电设备领域的职业发展奠定基础。

通过本课程学习，学员将了解机电设备的基本原理、常见故障及排除方法，并通过实际操作培养其解决问题和维修设备的能力。

2. 课程内容2.1 机电设备基本原理• 2.1.1 机电设备概述• 2.1.2 机械传动原理• 2.1.3 电气传动原理• 2.1.4 自动控制原理2.2 常见机电设备故障及排除方法• 2.2.1 机械故障排除– 2.2.1.1 噪声问题的处理– 2.2.1.2 振动问题的处理– 2.2.1.3 润滑问题的处理• 2.2.2 电气故障排除– 2.2.2.1 线路故障排除– 2.2.2.2 设备故障排除• 2.2.3 控制系统故障排除– 2.2.3.1 PLC故障排除– 2.2.3.2 传感器故障排除2.3 机电设备安装与调试• 2.3.1 设备安装注意事项• 2.3.2 设备调试流程• 2.3.3 设备调试常见问题及解决方法3. 学习目标通过本课程的学习，学员将达到以下目标：•掌握机电设备的基本原理，了解各种传动原理及自动控制原理。

•熟悉常见机电设备故障的排除方法，能够快速定位和解决问题。

•获得机电设备的安装与调试技能，能够独立完成设备的安装与调试任务。

•培养解决问题和维修设备的能力，为未来在机电设备领域的职业发展打下基础。

4. 学习材料本课程提供以下学习材料：• 4.1 课程讲义：详细介绍机电设备安装与维修的理论知识和实践技能。

• 4.2 示例案例：提供实际案例，让学员通过分析和解决问题来巩固所学知识。

• 4.3 实验设备：提供相应的机电设备，供学员进行实际操作和调试练习。

5. 学习方法学员可以按照以下学习方法进行学习：• 5.1 阅读课程讲义：认真阅读并理解课程讲义中的理论知识和实践技能。

• 5.2 分析示例案例：分析示例案例中的问题情境，理解并掌握解决问题的思路和方法。
