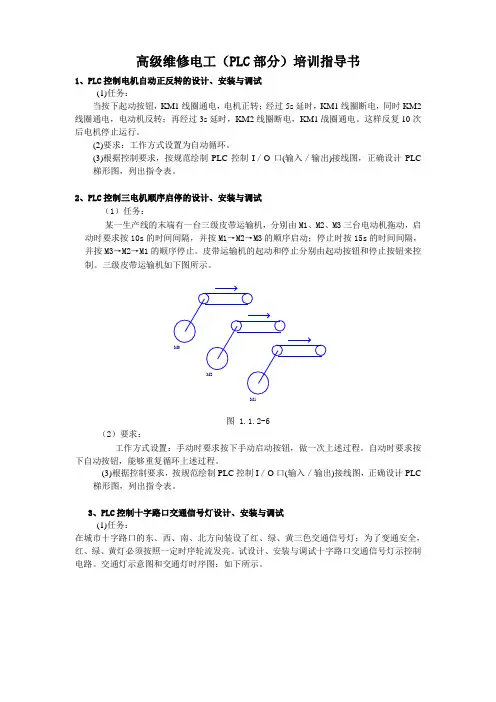

高级维修电工（PLC 部分）培训指导书1、PLC 控制电机自动正反转的设计、安装与调试(1)任务：当按下起动按钮，KM1线圈通电，电机正转；经过5s 延时，KM1线圈断电，同时KM2线圈通电，电动机反转；再经过3s 延时，KM2线圈断电，KM1战圈通电。
这样反复10次后电机停止运行。
(2)要求：工作方式设置为自动循环。
(3)根据控制要求，按规范绘制PLC 控制I ／O 口(输入／输出)接线图，正确设计PLC 梯形图，列出指令表。
2、PLC 控制三电机顺序启停的设计、安装与调试（1）任务：某一生产线的末端有一台三级皮带运输机，分别由M1、M2、M3三台电动机拖动，启动时要求按10s 的时间间隔，并按M1→M2→M3的顺序启动；停止时按15s 的时间间隔，并按M3→M2→M1的顺序停止。
皮带运输机的起动和停止分别由起动按钮和停止按钮来控制。
三级皮带运输机如下图所示。
M3M2M1....图 1.1.2-6（2）要求：工作方式设置：手动时要求按下手动启动按钮，做一次上述过程。
自动时要求按下自动按钮，能够重复循环上述过程。
(3)根据控制要求，按规范绘制PLC 控制I ／O 口(输入／输出)接线图，正确设计PLC 梯形图，列出指令表。
3、PLC 控制十字路口交通信号灯设计、安装与调试(1)任务：在城市十字路口的东、西、南、北方向装设了红、绿、黄三色交通信号灯；为了变通安全，红、绿、黄灯必须按照一定时序轮流发亮。
试设计、安装与调试十字路口交通信号灯示控制电路。
交通灯示意图和交通灯时序图：如下所示。
(2)十字路口变通信号灯示控制要求如下：启动：当按下启动按钮时，信号灯系统开始工作。
停止：当需要信号灯系统停止工作时，按下停止按钮即可。
信号灯正常时序：a)信号灯系统开始工作时，先南北红灯亮，在东西绿灯亮。
b)南北红灯亮维持25s，在南北红灯亮的同时东西绿灯也亮并维持20s，到20s时，东西绿灯闪亮，绿灯闪亮周期为1 s(亮0.5s。
![[课件]维修电工技师实训-PLCPPT](https://uimg.taocdn.com/72d4fbe7bb4cf7ec4bfed00e.webp)
维修电工高级技师P L C操作技能习题集Revised by BLUE on the afternoon of December 12,2020.高级技师PLC操作技能习题集一、PLC设计、安装与调试1.设计PLC控制具有跳跃循环的液压动力滑台，并进行模拟安装与调试。
图1-1液压动力滑台示意图（1）工艺任务该液压动力滑台的工作循环、油路系统和电磁阀通断表如图1-1所示。
SQ1为原位行程开关，SQ2为工进行程开关。
在整个工进过程中，SQ2一直受压，故采用长挡铁。
SQ3为加工终点行程开关。
假设液压泵电动机已启动（启动电动机不属设计范围）。
（2）控制要求①工作方式设置为自动循环、手动、单周期。
②设有电源指示，工进、快进、快退工作状态指示。
③有必要的电气保护和联锁。
④自动循环或单周运行时应按图1-1所示顺序动作。
说明如下：按启动按钮SB1后，滑台即从起点开始进入循环，直至压SQ3后滑台自动退回原位；也可按快退按钮SB2，使滑台在其他任何位置上立即退回原位。
（3）电路设计①根据任务，设计用PLC控制的主/控电路图（或控制系统框图）。
②填写《材料申领单》。
③列出PLC控制I/O接口（输入/输出）地址分配表（或现场元件信号对照表）。
④绘制PLC控制I/O接口（输入/输出）接线图。
⑤根据工艺要求，设计梯形图。
⑥根据梯形图，列出指令表。
（4）程序输入调试能正确地将所编程序输入PLC；按照被控设备的动作要求进行模拟调试，达到设计要求。
（5）安装与接线①按主/控电路图及PLC控制I/O接口（输入/输出）接线图，在机架或模拟配线板上安装与接线。
②如在模拟配线板上安装，将熔断器、接触器、PLC装在主配线板上，将转换开关、按钮等外接器件装在另一块配线板上。
（6）联调试验正确使用电工工具及万用表，进行仔细检查，最好通电试验一次成功，并注意人身和设备安全。
2.用PLC控制具有跳跃循环的液压动力滑台的设计，并进行模拟安装与调试。

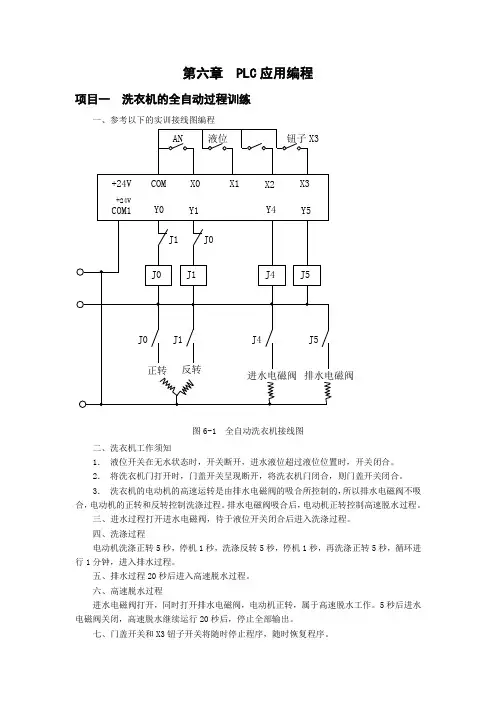

第六章 PLC应用编程项目一洗衣机的全自动过程训练一、参考以下的实训接线图编程图6-1 全自动洗衣机接线图二、洗衣机工作须知1．液位开关在无水状态时，开关断开，进水液位超过液位位置时，开关闭合。
2．将洗衣机门打开时，门盖开关呈现断开，将洗衣机门闭合，则门盖开关闭合。
3．洗衣机的电动机的高速运转是由排水电磁阀的吸合所控制的，所以排水电磁阀不吸合，电动机的正转和反转控制洗涤过程。
排水电磁阀吸合后，电动机正转控制高速脱水过程。
三、进水过程打开进水电磁阀，待于液位开关闭合后进入洗涤过程。
四、洗涤过程电动机洗涤正转5秒，停机1秒，洗涤反转5秒，停机1秒，再洗涤正转5秒，循环进行1分钟，进入排水过程。
五、排水过程20秒后进入高速脱水过程。
六、高速脱水过程进水电磁阀打开，同时打开排水电磁阀，电动机正转，属于高速脱水工作。
5秒后进水电磁阀关闭，高速脱水继续运行20秒后，停止全部输出。
七、门盖开关和X3钮子开关将随时停止程序，随时恢复程序。
项目二邮件分拣机的北京、广州、南京任意三邮块的训练一、邮件分拣机的工作原理：启动后绿灯L2亮、红灯L1灭、且电机M5运行，表示可以进行邮件分拣。
开关S2为ON表示检测到了邮件，用拨码开关模拟邮件的邮编号码，从拨码开关读到的邮码的正常值为1、2、3、4、5。
若非此5个数，则红灯L1闪烁，表示出错，电机M5停止。
重新启动后，可再运行。
若是此5个数中的任一个，则红灯亮绿灯灭，电机M5运行，PLC采集电机光码器S1的脉冲数（从邮件读码器到相应的分拣箱的距离已折合成脉冲数），邮件到达分拣箱时，推进器将邮件推进邮箱。
随后红灯灭绿灯亮，可继续分拣。
二、邮件分拣机的工作须知1．每件邮块之间的距离应大于10cm，否则二件邮块将作为一件邮块处理。
2．推拉电动机转速快限位时间短，必须采用限位开关的上升沿动作，否则限位开关工作会失控。
3．每一种推拉电动机的推限位和拉限位的开关有一条线是公共的，标记公共线。
