第7章几何造型技术(计算机图形学)

计算机图形学Ⅰ专业：计算机科学与技术计算机科学与技术20922012年12月第1章绪论1、计算机图形学的概念？（或什么是计算机图形学？）计算机图形学是研究怎样利用计算机表示、生成、处理和显示图形的(原理、算法、方法和技术)一门学科。

2、图形与图像的区别？图像是指计算机内以位图(Bitmap)形式存在的灰度信息；图形含有几何属性，更强调物体（或场景）的几何表示，是由物体（或场景）的几何模型(几何参数)和物理属性(属性参数)共同组成的。

3、计算机图形学的研究内容？计算机图形学的研究内容非常广泛，有图形硬件、图形标准、图形交互技术、光栅图形生成算法、曲线曲面造型、实体造型、真实感图形计算与显示算法，以及科学计算可视化、计算机动画、自然景物仿真和虚拟现实等。

4、计算机图形学的最高奖是以 Coons 的名字命名的，而分别获得第一届（1983年）和第二届（1985年）Steven A. Coons 奖的，恰好是 Ivan E. Sutherland 和 Pierre Bézier 。

5、1971年，Gourand提出“漫反射模型+插值”的思想，被称为 Gourand 明暗处理。

6、1975年，Phong提出了著名的简单光照模型—— Phong模型。

7、1980年，Whitted提出了一个光透明模型—— Whitted模型，并第一次给出光线跟踪算法的范例，实现了Whitted模型。

8、以 SIGGRAPH 会议的情况介绍，来结束计算机图形学的历史回顾。

9、什么是三维形体重建？三维形体重建就是从二维信息中提取三维信息，通过对这些信息进行分类、综合等一系列处理，在三维空间中重新构造出二维信息所对应的三维形体，恢复形体的点、线、面及其拓扑关系，从而实现形体的重建。

10、在漫游当中还要根据CT图像区分出不同的体内组织，这项技术叫分割。

11、一个图形系统通常由图形处理器、图形输入设备和输出设备构成。

12、CRT显示器的简易结构图12、LCD液晶显示器的基本技术指标有：可视角度、点距和分辨率。

《计算机图形学》测试题一、名词解释：(每个4分)1．计算机图形学2．图象处理3．模式识别4．计算几何5．凸多边形6．种子填充算法7．窗口8．视区9．光顺性10．拟合11．多项式插值12．小挠度曲线13．图形变换14．齐次坐标系15．凸包16．轮廓线17．等值线18．图形的翼边表示19．ER模型20．图形消隐21．本影22．半影23．用户坐标系24．规范化设备坐标系25．构造26．约束技术27．光线跟踪28、走样29、CRT（Cathode Ray Tube)30、隔行(interlaced)扫描31、输入模式32、取样方式（sample mode）33、区域34、边界表示法35、复合变换36、二维复合平移37．二维复合比例38．二维复合旋转39．视区（Viewport)40、投影变换41、平面几何投影42。

参数图43。

像素图44．人机界面45．地理信息系统46．虚拟现实47.几何造型技术48．扫描转换49. 插值曲线50．逼近曲线51. 用户接口52。

交互技术53. 交互式图形系统的基本交互任务54. 定位任务55。

选择任务56。

拾取任务57 。

选择技术58. 菜单技术59。

文字输入任务60. 数值输入任务61．动画62．帧63．场64。

消隐65。

物体空间的消隐算法66。

漫反射光67。

环境光68. 镜面反射光二、选择题（每题2分）1、计算机图形学与计算几何之间的关系是（）。

A)学术上的同义词B)计算机图形学以计算几何为理论基础C)计算几何是计算机图形学的前身D）．两门毫不相干的学科2、计算机图形学与计算机图象学的关系是( ).A）计算机图形学是基础，计算机图象学是其发展B）不同的学科,研究对象和数学基础都不同，但它们之间也有可转换部分C）同一学科在不同场合的不同称呼而已D）完全不同的学科,两者毫不相干3、触摸屏是（）设备。

A）输入B)输出C）输入输出D）既不是输入也不是输出4．计算机绘图设备一般使用什么颜色模型？（)A）RGB；B）CMY；C）HSV ；D）HLS5。

《计算机图形学》（Computer Graphics）教学大纲一、课程代码：03080251二、课程类型：必修课三、课程性质：专业基础课四、学分：3 课时：48(36理论+12实验)五、考核方式：考试六、先修课程：C程序设计，数据结构，高等数学，线性代数，计算机组成原理七、适用专业：计算机科学与技术专业八、课程教学目标：通过学习达到下列基本要求：1．掌握计算机图形学及图形系统的基本概念，了解图形外围设备的工作原理和特性，了解计算机图形标准的基本知识；2．掌握基本图元及常用曲线的生成算法；3．熟练掌握投影变换、图形变换、裁剪、填充等图形处理的常用算法；4．熟练掌握三维形体及常用曲面的表示方法，能够处理三维图形的消隐问题；5．熟练掌握一种语言的图形函数和图形程序的设计技能，具有开发以图形为主的软件设计基本能力。

九、说明：计算机图形学是一门复杂的综合性新兴学科，是建立在传统的图学理论，现代数学和计算机科学基础上的一门边缘性学科，是面向二十一世纪计算机学科的主科目。

通过本课程的学习使学生系统掌握计算机图形学的基本理论，基本算法；能正确评价、完善、编程实现所学的算法，具备创造更高效算法的意识；具有编写计算机图形应用软件的能力。

具备将图形学的研究思想运用到其它领域以解决相关问题的能力；初步具备在图形学领域进行研究的能力。

1、使用教材及参考资料教材选用：《计算机图形学基础教程》孙家广编著，清华大学出版社参考教材：《计算机图兴学》，孙家广编著，清华大学出社, 2002《计算机图形学》，张全伙张剑达编著，机械工业出版社《计算机图形学教程》，唐荣锡、汪嘉业等编著，科学出版社2005十、基本教学内容及课时分配：（一）教学内容：第一章：绪论【教学目的与要求】理解计算机图形学的基本思想。

掌握下列概念：图像、图形、计算机辅助设计与制造、可视化、图形显示和图形绘制。

了解计算机图形学的研究内容及发展简史、计算机图形学的应用和图形设备的基本原理。

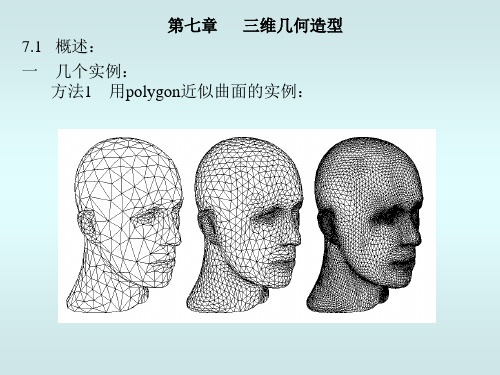

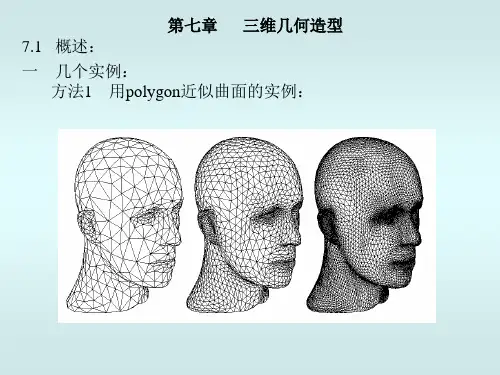

第七章1．什么叫几何造型？几何造型是一种技术，它能将物体的形状及其属性（如颜色、纹理等）存储在计算机内，形成该物体的三维几何模型，利用这个模型对原物体进行确切的数学描述或是对原物体某种状态进行真实模拟。

几何造型是用计算机及其图形工具表示、描述物体的形状，设计几何形体，模拟物体动态过程的一门综合技术。

它是集成CAD/CAM的基础，主要包括曲面造型、实体造型和特征造型三个分支。

2．几何造型有哪3种模型？各有什么特点？（1）线框模型线框模型表示的主体，不能充分反映出与计算机内部关于线数据和形状特征数据的关系；采用线框模型，在计算体积、重量等质量参数时，就无法利用隐线消去法，此外，这种模型很难表示圆筒或球之类的曲面立体。

由于线框模型的数据结构简单，具有计算机处理速度快的优点，因此用途还是很广的，特别是当未使用高性能计算机时，就能充分发挥其处理速度快的优点。

主体的线框模型在计算机生成后，利用投影法就可很容易得到立体的三视图，在制图领域中有很广泛的应用。

(2) 表面模型表面模型是在线框模型的基础上，增加了有关生成立体各表面的数据而构成的模型。

表面的定义就是一些指定某表面由哪些棱线按何种顺序组成的信息。

这种模型通常用于构造复杂的曲面物体，构形时常常利用线框功能，先构造一线框图，然后用扫描或旋转等手段变成曲面，当然也可以用系统提供的许多曲面图素来建立各种曲面模型。

表面模型由于比线框模型更高级、更优越，以及更易于在微机上实现等特点，在工程领域中有广泛的应用，特别是进行类似汽车外形设计这种有复杂表面设计工作的领域。

(3) 实体模型实体模型是3种模型中最重要的，也是出现最晚的。

实体模型的优点可以概括为：完整定义了立体图形，能区分内外部；能提供清晰的剖面图；能准确计算质量特性和有限元网格；方便机械运动的模拟。

3．分析比较CSG法与B-rep法优缺点。

CSG法（1）边界表示法强调的是形体的外表细节，详细记录了形体的所有几何和拓扑信息。

《计算机图形学》练习试题及答案一、名词解释1、齐次坐标系2、光顺性3、种子填充算法4、镜面反射光5、投影变换6、光线跟踪7、复合变换8、走样9、几何造型技术10、虚拟现实二、简答题1、前截面距离F和后截面距离B定义了什么？2、计算机动画的制作主要步骤3、计算机图形显示器和绘图设备表示颜色的方法各是什么颜色系统？它们之间的关系如何？4、图形软件主语言的选择应考虑哪些因素？5、制定CGI,CGM,IGES标准的目的分别是什么？6、自由曲面的表示通常有哪两种？7、什么叫做走样？什么叫做反走样？反走样技术包括那些？8、简述区域连贯性、扫描线的连贯性以及边的连贯性。

9、简述Bezier曲线的不足之处。

10、建立图形软件可采用哪三种方法？11、在观察空间中，如何确定投影的类型和方向？12、简述编码裁剪法（即Cohen-Sutherland线段裁剪法）的算法过程。

三、应用题1、分析边标志算法的实现过程，并写出其算法的C语言描述。

2、简述深度缓存算法及其特点。

3、假设在观察坐标系下窗口区的左下角坐标为（wxl=10,wyb=10）,右上角坐标为（wxr=50，wyt=50）。

设备坐标系中视区的左下角坐标为（vxl=10,vyb=30）,右上角坐标为（vxr=50,vyt=90）。

已知在窗口内有一点p(20,30),要将点p映射到视区内的点p`,请问p`点在设备坐标系中的坐标是多少？（本题10分）4、如下表是采用DDA算法画出（0，0）到（5，2）的直线的数据，请填写空格处。

i xi yi yi+0.5 int(yi+0.5)1 0 0 0.5 02 13 24 35 46 5 2 2.5 25、已知三角形ABC各顶点的坐标A(1,2)、B(5,2)、C(3,5)，相对直线Y=4做对称变换后到达A’、B’、C’。

试计算A’、B’、C’的坐标值。

（要求用齐次坐标进行变换，列出变换矩阵）6、试对下图中的多边形进行裁剪，用图表示裁剪过程。

浅析计算机图形技术及其应用系统摘要：作为一种视觉媒体，计算机图形技术不仅为人们提供了一种独特的艺术表现形式及其空间，还为设计师们的创意发挥带来了极大的便利。

计算机图形技术结合现代化技术手段，无论从方法、手段，还是观念方面均产生了十分深刻的影响。

因此，本文重点就计算机图形技术及其应用系统进行了分析，希望能为相关领域的研究提供理论依据。

关键词：计算机图形技术；cad；应用中图分类号：tp391.41 文献标识码：a 文章编号：1674-7712 （2013） 08-0000-01计算机图形技术始于上个世纪60年代初期，是由图形学奠基人美国麻省理工学院的i·e·sutherland首次提出的。

从此，计算机图形技术由被动转变为主动，并得到了迅速的发展，已经成为人机交互中十分重要的手段之一。

特别是光栅图形显示器的出现，其以丰富的色彩、真实的图像及低廉的价格后来者居上，为计算机图形技术的广泛应用开辟了崭新的道路。

如今，计算机图形技术已经在医学、经济管理、生产加工以及艺术等多个领域中得到了广泛的发展和应用。

一、计算机图形技术及有关内容分析作为一门新兴技术，计算机图形技术主要是以物体在计算机中的模型为依据，通过计算机的处理产生物体真实或想象的图形。

计算机图形产生的过程和拍照过程十分相似，都需要对物体进行拍照，该物体首先必须真实存在；而要想在计算机内产生其图形，需先构造其模型，然后对模型进行一系列的变换和处理，并将其展示于显示屏上。

也就是说，计算机图形技术需要解决的是造型与绘制两方面的问题。

而造型技术主要包括两个方面：几何造型技术与分形几何造成技术。

（一）几何造型技术此技术主要针对的是规则形体的造型，例如二次曲面体、平面多面体及自由曲面体等等。

对物体几何模型构建过程中，必须包括两大方面的信息，一是几何方面的信息，二是拓扑结构方面的信息。

其中，几何信息主要指的是物体的几何形状及其空间分布位置等信息，拓扑信息主要指的是各部分之间的关系。
