电力系统中的不良数据检测和辨识方法介绍西南交通大学电气学院10专业2班傅广港摘要:简述了电力系统不良数据的检测和辨识的必要性。

列举了目前较为主流的不良数据检测和辨识方法，并对这些方法优缺点作出评价。

关键词：不良数据；检测；辨识；优缺点Ways to detect and identify the bad data in power systemFu Guanggang（College of Electrical and Engineering，Southwest Jiao Tong University) Abstract: This paper expounds the necessity of the bad data detection and the identification in power system, as well as the common methods to realize，and discuss the advantages and disadvantages。

Keywords：bad data ；detect; identify；advantage disadvantage0引言在电力系统的实际运行中，由于量测量和量测通道的误差以及可能受到的干扰，会出现各种测量误差。

而我们电力系统的量测数据，通常可看作有效的量测数据和量测噪声的线性组合，通常情况下量测噪声为白噪声[1]，通过一定的技术处理（如数字滤波、提高量测冗余度等)一般可消除白噪声对电力系统状态估计结果的影响.但当量测数据中包含不良数据时，这些不良数据对电力系统状态估计结果的影响是不容忽视的，电力系统中的不良数据可能会影响调度员做出错误的决策，进而影响电力系统的正常运行,甚至可能威胁整个电力系统的安全。

因此，为了确保电力系统的稳定安全运行，对不良数据的处理有非常重要的意义[2].1不良数据检测和辨识的研究现状不良数据检测与辨识是电力系统状态估计的重要功能之一，其功能是在获得状态估计值的基础上依靠系统提供的多余信息，发现和排除测量采样数据中偶然出现的少数不良数据,以提高状态估计的可靠性。

状态估计中不良数据的混合检测辨识法

状态估计中不良数据的混合检测辨识法
Abstract A method for locating partial discharge (PD) in on2line power transformers is described. It combines electric2supersonic method and supersonic2supersonic method effectively and can im2 prove the reliability of on2line PD location.
Keywords power transformer PD on2line locating
第6期
刘 浩 状态估计中不良数据的混合检测辨识法
19
或发电机组非计划停运等 。量测误差定义为从系统
所获得的错误量测信息 。其主要有两个来源 : ①由
仪表传输等所引起的量测系统误差 。 ②由断路器
关 、断的错误状态信息所引起的网络结构误差 。本
- 01338 - 01139 - 01830 - 01713
01449
节点编号
( i2j)
10211 10212 10213 10215 12213 13214 15216 16217 16218
注 : 实际量测数为 38 个 。
表 3 第二采样线路潮流部分量测值
线路潮流 (标幺值) 有功 无功
因为有突变量的情况下 , a ( i) 也将呈现出较大 的数值而被检测出 ,此法不能区分检测出的可疑数 据是不良数据还是突变量 。本文讨论了用残差检测 法来区分不良数据与突变量 。
4 异常数据的区分
在无不良数据时 ,残差总是很小 ,在有不良数据 时 ,总会有残差较大的量测 。此为区分不良数据与 突变量的依据 。

不良数据辨识

不良数据辨识
ˆ J x k 2k
或
~ N 0,1
23/106
3σ准则
ˆ J x ~ N k , 2k
或
ˆ J x k 2k
~ N 0,1
根据3σ准则，即某正态随机变量的误差将以 99.75%的概率落在3σ区间之内，即：
ˆ J x k 2k 3 ˆ J x 3 2k k
i
ri
残差方程改写：
rw Wwvw
i wi i
H T R1 H 1 H T R 1 Ww I R H
1
19/106
标准化残差
通过残差方程，可以得到残差的方差阵 Var r E rr T WRW T WR
定义矩阵D
定义标准化残差
由残差方程可见，量测残差也会明显变大。
三种检测方法
目标函数值检测法 加权残差检测法 标准化残差检测法
由目标函数的公式可知，目标函数的数值也会变大。
21/106
不良数据的检测-J检测法
利用估计后的目标函数进行坏数据检测的方法简称 ˆ 为 J x 检测：
2 ˆ ˆ ˆ J x z h x R z h x r R r rwj T 1 T 1 j 1 m
检测和辨识
人们在状态估计之前会对量测数据进行处理，
根据对不良数据处理水平不同分为三个层次：
人工检测和辨识
量测极限值检测
量测量突变检查 量测数据的相关性检查
计算机实时检测和辨识(数据的预处理)
利用远动功能实现 粗检测和辨识
状态估计程序中的检测和辨识
4/106 通过大量正常的冗余量测，利用数学方法处理不良数据

现代电力系统分析-往年试卷与复习资料 (6)

现代电力系统分析-往年试卷与复习资料 (6)

一、潮流计算方法之间的区别联系高斯-赛德尔法：原理简单，导纳矩阵对称且高度稀疏，占用内存小。

收敛速度很慢，迭代次数随节点数直接上升，计算量急剧增加，不适用大规模系统。

牛顿-拉夫逊法：收敛速度快，迭代次数和网络规模基本无关。

相对高斯-赛德尔法，内存量和每次迭代所需时间较多，其可靠的收敛还取决于一个良好的启动初值。

PQ 分解法（快速解耦法）：PQ 分解法实际上是在极坐标形式的牛顿法的基础上，在交流高压电网中，输电线路等元件的R<<X ，即有功功率主要取决于电压相角，而无功功率主要取决于电压幅值，根据这种特性对方程组进行简化，从而实现了有功和无功的解耦。

两大条件：(1)线路两端的相角相差不大(小于10°～20°)，而且||||ij ij G B ≤，于是可以认为：cos 1;sin ij ij ij ij G B θθ≈≤； (2)与节点无功功率相对应的导纳2/i i Q U 通常远小于节点的自导纳ii B ，也即2i i ii Q U B <<。

1. PQ 分解法用一个1n -阶和一个1n m --阶的方程组代替牛顿法中22n m --阶方程组，显著减少了内存需量和计算量。

2. 计算过程中B '、B ''保持不变，不同于牛顿法每次迭代都要重新形成雅可比矩阵，因此显著提高了计算速度。

3.雅可比矩阵J 不对称，而B '、B ''都是对称的，使求逆等运算量和所需的存储容量都大为减少。

4. PQ 分解法的迭代次数要比牛顿法多，但是每次迭代所需时间比牛顿法少，所以总的计算速度仍是PQ 分解法快。

在低压配电网中PQ 分解法不适用。

交流高压电网的输电线路的元件满足R<<X ，PQ 分解法正是基于此条件简化而来；而低电压配电网络一般R/X 比值很大，大R/X 比值病态问题也正是PQ 分解法应用中的一个最大障碍。

不良数据检测与辨识算法的评估研究

不良数据检测与辨识算法的评估研究

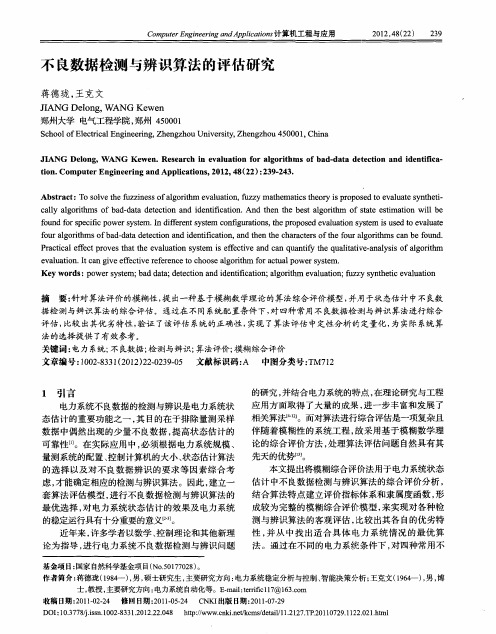

的研究 ， 并结合电力系统 的特 点， 在理论研究与工程 应用方面取得了大量的成果 ， 进一步丰富和发展 了 相关算法［２ ４１ －。而对算法进行综合评估是一项复杂且 １ 伴随着模糊性的系统工程 ， 故采用基于模糊 数学理
