(完整word版)1液压缸检验试验规程

液压缸验收试验规程1. 引言本文档旨在规范液压缸的验收试验流程，确保液压缸的质量和性能符合相关标准和要求。

2. 试验范围本试验规程适用于各种类型和规格的液压缸。

3. 试验设备和工具3.1 试验设备：- 液压缸验收试验台- 液压泵站- 压力表- 温度计- 流量计3.2 试验工具：- 扳手- 密封圈安装工具- 液压油4. 试验内容4.1 外观检查- 检查液压缸的表面是否有明显的划痕、变形或油渍等。

- 检查液压缸的连接接头是否完好无损。

4.2 尺寸和封装检查- 检查液压缸的尺寸是否符合设计要求。

- 检查密封圈的封装是否正确，无泄漏。

4.3 工作性能测试- 连接液压缸至试验台，进行负荷承载能力测试。

- 测试液压缸的工作性能，包括行程、速度、压力等。

5. 试验要求5.1 外观检查合格标准：- 无明显的划痕、变形或油渍等。

- 连接接头完好无损。

5.2 尺寸和封装检查合格标准：- 尺寸符合设计要求。

- 密封圈封装正确，无泄漏。

5.3 工作性能测试合格标准：- 负荷承载能力测试通过。

- 工作性能符合设计要求。

6. 试验记录和报告6.1 试验记录：- 对每项试验内容进行记录，包括试验时间、试验结果等。

6.2 试验报告：- 根据试验记录编制试验报告，详细描述试验过程和结果。

7. 安全注意事项7.1 操作人员必须熟悉试验设备的使用方法和安全操作规程。

7.2 在试验过程中，需特别注意保护个人安全，避免液压压力过高造成危险。

7.3 如果试验过程中发现异常情况，应立即停止试验，并进行必要的维修和调整。

以上为液压缸验收试验规程的简要介绍，旨在为试验人员提供操作指南和质量标准。

具体的试验细节和要求应根据实际情况和相关标准进行补充和确认。

工程液压缸装配试验出厂工艺规范一、设备及工量具、装配工装：1、粗、精洗工作台；外滑环加热装置；无水空压机；烘干机等。

2、各引进套、装配器、整形器等装配工装。

3、各类清洗工具、去毛刺工具、砂纸、油石、抛光膏（粉）、面粉等。

二、准备1、配套：按装配图上的“零件明细表”领取合格的零件成品、密封件标件等。

未经检查合格的零配件不得进入装配。

2、清理：A：检查并最终清除所有机加工零件、标准件、塑料件、橡胶件飞边、毛刺、锈迹。

活塞杆应擦拭干净并检查是否有掉铬、碰伤现象，缸筒油口倒角及毛刺应特别注意。

清除时，零件不能有损伤，同时复查各零件外观是否合格；B：密封件应小心拆除保护装置；3、清洁：A：清洗前用压缩空气吹净工作台及待装配零件各部位的异物，再用煤油（密封件不用燃油清洗）或清洗剂清洗干净。

要注意缸筒内孔、缸头各内孔、活塞、导向套各油槽的细小异物；有螺纹的零件应用和好的面团进行粘连去除污物。

B：清洗后要用压缩空气将零件吹干或烘干；C：采用干式装配的零件进行干燥处理；D：所有待装配的零件清洗、清理后都要放置在装配点的干净工位器具上；E：清理、清洗所有装配工具、工装。

4、要求：A：部装前、自检时严禁带线手套、帆布手套；部装中允许带绵质薄手套。

B：所有零部件必须先行自检，然后通知检验进行检查，合格后方可进行下一步组装。

5、零件检验装配钳工做好自检工作，再向检验员提请检查。

装配检验员必须按上述要求进行巡检和完工检查。

三、组装1、组装活塞：分别装配活塞密封组件和支承环；活塞密封（材料为填充PTFE必须在50°C～60°C的油温中浸泡后才可装配）装配后必须进行整形。

活塞为螺纹式时，将0形圈装入内台阶孔的O形圈槽内。

2、组装导向套：分别装配轴用组合密封、Y型密封圈、防尘圈（或支承环）和O型圈，组装导向套必须采用干式装配。

3、组装活塞杆：A：活塞杆小端为卡键式：将活塞杆小端装上O型圈，然后装配活塞组件，再按图纸要求装轴用卡键、卡键帽、轴用挡圈及其它零件。

液压缸试压标准及方法
一、试压用油液
温度：50℃±2℃
二、实验项目和方法
1、试运行
调整试验系统压力，使被试液压缸在无负载工况下起动，并全行程往复运动数次，完全排除液压缸内的空气。

2、起动压力特性试验
试运转后，在无负载工况下，调整溢流阀，使无杆腔压力逐渐升高，至液压缸起动时，记录下的起动压力即为最低起动压力。

3、耐压试验
使被试液压缸活塞分别停在行程的两端，分别向工作腔施加18Mpa的公称压力，试验保压不少于5min
4、泄露试验
1）内泄漏
使被试液压缸工作腔进油，加压至18Mpa，测定经活塞泄露至未加压腔的泄露量
2）外泄漏
进行以上试验时，检查活塞杆密封处的泄漏量；检查缸体各静密封处、结合面处和可调节机构处是否有渗漏现象。

5、低压下的泄露试验
当液压缸内径大于32mm时，在最低压力为0.5Mpa下；当液压缸内径小于32mm时，在最低压力为1Mpa下，使液压缸全行程往复运动3次以上，每次在行程端部停留至少10s 在试验过程进行下列检测：
1）检查运动过程中液压缸是否振动或爬行
2）观察活塞杆密封处是否有油液泄露。

当试验结束时，出现在活塞杆上的油膜应不足以形成油滴或油环
3）检查所有静密封处是否有油液泄露
4）检查液压缸安装的节流和（或）缓冲元件是否有油液泄露。

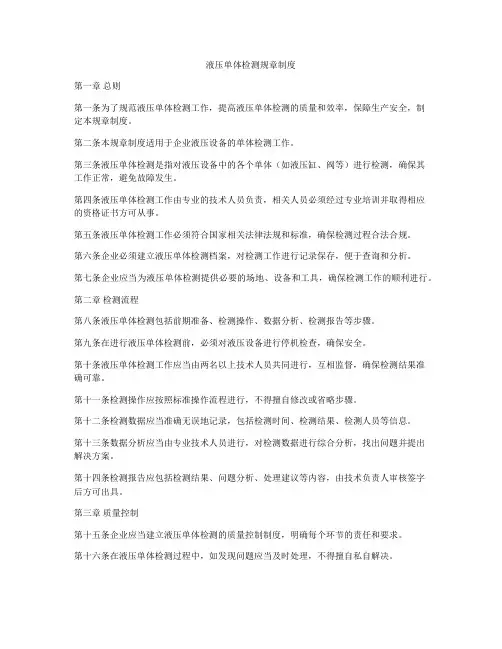

液压单体检测规章制度第一章总则第一条为了规范液压单体检测工作，提高液压单体检测的质量和效率，保障生产安全，制定本规章制度。

第二条本规章制度适用于企业液压设备的单体检测工作。

第三条液压单体检测是指对液压设备中的各个单体（如液压缸、阀等）进行检测，确保其工作正常，避免故障发生。

第四条液压单体检测工作由专业的技术人员负责，相关人员必须经过专业培训并取得相应的资格证书方可从事。

第五条液压单体检测工作必须符合国家相关法律法规和标准，确保检测过程合法合规。

第六条企业必须建立液压单体检测档案，对检测工作进行记录保存，便于查询和分析。

第七条企业应当为液压单体检测提供必要的场地、设备和工具，确保检测工作的顺利进行。

第二章检测流程第八条液压单体检测包括前期准备、检测操作、数据分析、检测报告等步骤。

第九条在进行液压单体检测前，必须对液压设备进行停机检查，确保安全。

第十条液压单体检测工作应当由两名以上技术人员共同进行，互相监督，确保检测结果准确可靠。

第十一条检测操作应按照标准操作流程进行，不得擅自修改或省略步骤。

第十二条检测数据应当准确无误地记录，包括检测时间、检测结果、检测人员等信息。

第十三条数据分析应当由专业技术人员进行，对检测数据进行综合分析，找出问题并提出解决方案。

第十四条检测报告应包括检测结果、问题分析、处理建议等内容，由技术负责人审核签字后方可出具。

第三章质量控制第十五条企业应当建立液压单体检测的质量控制制度，明确每个环节的责任和要求。

第十六条在液压单体检测过程中，如发现问题应当及时处理，不得擅自私自解决。

第十七条对于检测结果不合格的液压单体，必须进行进一步分析和处理，直至达到合格标准方可出厂。

第十八条企业应当定期对液压单体检测工作进行评估，如发现问题及时纠正。

第十九条企业应当建立液压单体检测的档案管理制度，对检测工作进行记录和保存，以备查阅。

第四章法律责任第二十条对于违反本规章制度的行为，企业有权根据情节轻重给予相应的处分，情节严重者可依法追究法律责任。

液压油缸质量检验规范
前言
本规范用于液压油缸的质量检验，旨在保证液压油缸的质量，提高产品的可靠性和安全性。

检验标准
1. 外观检验
液压油缸的外观应该无裂纹、无变形、无划痕、表面无锈蚀，在装配后应该无泄漏。

2. 尺寸检验
液压油缸的内径、外径、活塞杆直径、活塞杆长度应该符合设计要求。

3. 强度检验
液压油缸在压力测试时，应该承受规定压力2倍的测试压力，无破裂、变形和泄漏等现象。

4. 密封性检验
液压油缸在压力测试时，应该保持规定压力10分钟，没有任何泄漏现象，且在经过密封性试验后活塞杆不会出现损坏。

检验方法
1. 外观检验
使用肉眼或放大镜仔细检查液压油缸表面，如果发现异常，应该进行更加细致的检查。

2. 尺寸检验
使用专业的检测设备，比如游标卡尺、外径千分尺、内景千分尺等，测量液压油缸的相关尺寸。

3. 强度检验
沿对称轴向液压油缸施加试验压力，在压力测试过程中观察液压油缸的变形情况和是否有漏油现象。

4. 密封性检验
涂抹液压油缸需要检验的密封部位，将液压油缸放入水中进行压力测试，观察是否有气泡冒出，检查活塞杆样子并观察密封性。

结论
液压油缸的检验可以保障其质量，减少使用过程中出现的故障，确保液压油缸能够在高压下稳定运行，提高设备的工作效率和安全性。

液压缸主要零部件通用检验指导书一、液压缸活塞杆通用检验1目的对液压缸活塞杆的检验项目、方法、记录等程序作出规定，以便活塞杆检验得到有效控制。

2适用范围适用于对液压缸活塞杆的检验和试验。

3职责3.1热处理检验员负责热处理调质的硬度、直线度的检验、标识、记录。

3.2车加工检验员负责活塞杆精车后的尺寸、粗糙度、垂直度等项目的测量、标识及记录，并进行首件检验和巡回检验。

3.3铣加工检验员负责活塞杆精镗孔后的尺寸、粗糙度、垂直度等项目的测量、标识及记录，并进行巡回检验。

3.4焊接检验员负责活塞杆焊接后的外观质量、坡口尺寸及焊接位置的检验及标识，并进行首件检验和巡回检验。

3.5试压检验员负责内回油活塞杆的试压检验、标识及记录。

3.6磨加工检验员负责精磨后尺寸、粗糙度的检验、标识及记录，并进行首件检验和巡回检验。

3.7电镀检验员负责活塞杆镀铬抛光后的质量检验并作标识记录。

4工作程序4.1活塞杆的热处理调质的硬度试验、直线度的检验按《热处理通用技术条件》第5条进行检验和试验。

4.2活塞杆精车检验4.2.1活塞杆精车检验项目A大外圆尺寸及圆度；B装活塞处与活塞配合外圆尺寸；C密封沟槽底直径及粗糙度；D同轴度；E密封沟槽装活塞部位外圆粗糙度F活塞部分外径及各沟槽的尺寸、粗糙度；（各种整体活塞的活塞杆检查此项）G其他尺寸（包括未注公差的长度及其他尺寸）。

4.2.2检验用器具、检验方法及判断方法A大外圆尺寸直接用卡尺或千分尺测量，至少测量三处，应符合工艺留量要求；B装活塞处与活塞配合外圆尺寸直接用千分尺测量，应符合工艺留量要求；C密封沟槽槽底直径直接用卡尺或千分尺测量，应符合图纸尺寸要求；D同轴度的检验①小件可在偏摆仪上进行检验；②长度超过1米、直径超过Φ60mm可直接在车床上检验；③采取抽样检验每批不少于20%，批量小的每批不少于1件；④同轴度应符合图纸要求。

E粗糙度直接用粗糙度样块比较，应符合图纸及工艺要求。

F整体活塞活塞杆的活塞部分外径及各沟槽的尺寸、粗糙度的检验①外径尺寸直接用卡尺或千分尺测量，应符合图纸要求；②各沟槽槽底直径尺寸直接用卡尺或千分尺测量，应符合图纸要求；③粗糙度检验用粗糙度样块对比，应符合图纸要求。

液压缸的设计一、液压缸类型与安装方式的确定当下各种液压缸规格品种比较少，主要是因各种机械对液压缸的要求差别太大。

比如对液压缸的内径、活塞杆直径、液压缸的行程和连接方式等要求不一样。

由于本次液压设计主要是实现立式快速的原则，故选双作用单活塞杆立式快速液压缸的设计。

因为是活塞式，故用螺纹连接。

二、液压缸的结构设计1、缸体与缸的连接缸体与缸的连接形式较多，有拉杆连接、法兰连接、内半环连接、焊接连接、内螺纹连接等。

在此选用法兰连接，如下图所示：这种连接结构简单，装拆方便。

3、活塞与活塞杆的连接活塞与活塞杆的连接大多采用螺纹连接结构和卡键连接结构。

螺纹连接结构形式简单实用，应用较为普遍；卡键连接机构适用于工作压力较大，工作机械振动较大的油缸。

因此从多方面的因素考虑选择螺纹连接结构。

4、液压缸缸体的安全系数对缸体来说，液压力、机械力和安全系数有关的因素都对缸体有影响。

液压缸因压力过高丧失正常工作能力而破坏，往往是强度问题、刚度和定性问题三种形式给表现出来，其中最重要的还是强度问题。

要保证缸体的强度，一定要考虑适当的安全系数。

三、液压缸的主要技术性能参数的计算（一）、压力所谓压力，是指作用在单位面积上的负载。

从液压原理可知，压力等于负载力与活塞的有效工作面积之比。

P=F/A(N/m2)式中：F—作用在活塞上的负载力（N）A—活塞的有效工作面积（m2）从上述可知，压力值的建立是因为负载力的存在而产生的，在同一个活塞的有效工作面积上，负载越大，所需的压力就越大，活塞产生的作用力就越大。

如果活塞的有效工作面积一定，压力越大，活塞产生的作用力就越大。

由此可知：1、根据负载力的大小，选择活塞面积合适的液压缸和压力适当的液压泵。

2、根据液压泵的压力和负载力，设计和选用合适的液压缸。

3、根据液压缸的压力和液压缸的活塞面积，确定负载的重量。

在液压系统中，为了便于液压元件和管路的设计选用，往往将压力分级。

见下表因本次液压缸的设计要求中已知的公称压力为30Mpa，由表1.1可知，本此液压缸属于高压。

液压缸验收标准一、目的本标准规定了液压缸的验收要求和方法，以确保液压缸的质量和性能符合设计要求。

二、范围本标准适用于本公司生产的各种液压缸的验收。

三、液压缸验收标准1.缸体与活塞杆的连接应紧密、灵活，不得有偏斜和卡滞现象。

用手转动活塞杆时，应无明显的阻滞感。

2.缸体表面应无裂纹、砂眼、气孔等缺陷，表面粗糙度应符合设计要求。

缸体表面应进行防锈处理，并保持清洁。

3.活塞杆表面应光滑、无锈蚀、无划痕，表面粗糙度应符合设计要求。

活塞杆应进行防锈处理，并保持清洁。

4.活塞杆在缸体内应能灵活移动，不得有卡滞现象。

活塞杆的运动应与缸体中心线保持一致，不得有偏斜。

5.液压缸的密封件应符合设计要求，安装位置正确，密封性能良好。

在压力试验中，不得有漏油现象。

6.液压缸的缓冲装置应完好无损，缓冲效果应符合设计要求。

在试验过程中，缓冲装置应能有效地吸收冲击能量，防止液压缸损坏。

7.液压缸的外观应整洁，油漆完好，标识清晰。

标识应包括产品名称、规格型号、生产日期等重要信息。

四、验收方法1.检查液压缸的外观，观察缸体和活塞杆是否有缺陷或损伤。

2.手动旋转活塞杆，检查活塞杆的连接是否灵活，运动是否偏斜或卡滞。

3.对液压缸进行压力试验，检查密封件的密封性能是否良好，是否有漏油现象。

4.检查液压缸的缓冲装置，观察缓冲效果是否符合设计要求。

5.对液压缸的外观进行检查，确保油漆完好、标识清晰。

五、验收规则1.液压缸的验收应按照本标准和产品设计文件进行。

2.验收人员应具备相应的专业知识和技能，能够正确使用检验工具和仪器。

3.对于不符合本标准的液压缸，应进行返修或报废处理。

返修后应重新进行检验，确保符合要求。

目录1 范围 (2)2 规范性引用文件 (2)3 术语和定义 (2)4 符号和单位 (2)5 试验装置和试验条件 (3)5.1 试验装置 (3)5.2 试验用油液 (7)5.3 稳态工况 (7)6 试验项目和试验方法 (7)7 型式试验 (9)8 出厂试验 (9)9 试验报告 (10)10 标注说明（引用本标准） (11)液压缸试验方法1 范围本标准规定了液压缸试验方法。

本标准适用于以液压油（液）为工作介质的液压缸（包括双作用液压缸和单作用液压缸）的型式试验和出厂试验。

本标准不适用于组合式液压缸。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 14039-2002 液压传动油液固体颗粒污染等级代号（ISO 4406:1999,MOD)GB/T 17446 流体传动系统及元件术语（GB/T 17446-1998,idtI SO 5598:1985)3 术语和定义在GB/T 17446中给出的以及下列术语和定义适用于本标准。

3.1最低起动压力the minimum pressure液压缸起动的最低压力。

3.2无杆腔the cavity with out piston rod液压缸没有活塞杆的一腔。

3.3有杆腔the cavity with piston rod液压缸有活塞杆伸出的一腔。

3.4负载效率load efficiency液压缸的实际输出力与理论输出力的比值。

4 符号和单位本标准使用的符号及其单位见表l。

表1 符号和单位5 试验装置和试验条件5.1 试验装置5.1.1液压缸试验装置见图1和图2。

试验装置的液压系统原理图见图3～图5。

图1 加载缸水平加载试验装置图2 重物模拟加载试验装置1——过滤器；2——液压泵；3——溢流阀；4——单向阀；5——电磁换向阀；6——单向节流阀；7——压力表开关；8——压力表；9——被试缸；10——流量计；11——温度计。

液压缸测试安全操作及保养规程液压缸是工业设备中应用非常广泛的一个单元。

液压缸的测试是确保其正常运行的重要环节。

然而，在测试过程中，存在着一定的危险性，因此需要使用一定的安全措施。

在本文中，我们将为您介绍液压缸测试的安全操作步骤以及液压缸的保养规程。

安全操作步骤步骤一：检查液压油质量在进行液压缸测试之前，第一步是检查液压油的质量。

液压油是液压系统中的中介介质，直接影响着整个系统的运行。

如果液压油质量不好，会导致系统的故障。

因此，在进行测试之前，需要检查液压油的质量，以确保其清洁、无杂质、无水分等问题。

如发现液压油质量不佳，应及时更换。

步骤二：检查管道和接口的可靠性在进行液压缸测试之前，需要检查液压管道和接口是否可靠。

如果管道和接口安装有问题，会导致液压油泄露，从而导致系统故障或者危险。

因此，在测试之前，需要仔细检查液压管道和接口的可靠性，并及时处理问题。

步骤三：进行压力测试在进行液压缸测试的主要步骤之一是进行压力测试。

在进行压力测试之前，需要注意以下事项：1.保证测试环境充分开放，如在密闭空间或者不良通风环境下进行压力测试，会导致安全事故。

2.确保测试装置和设备完好无损，如有问题应及时停止测试。

3.在进行压力测试之前，需要仔细读取液压缸的相关规格和参数，确保测试的参数范围正确。

步骤四：进行循环测试在压力测试结束后，需要进行循环测试。

循环测试有助于检查液压缸的稳定性和运行状态。

在进行循环测试时，需要关闭所有其他工作流程，确保液压缸的运行状态稳定。

如果液压缸在测试过程中出现异常情况，应及时停止测试，并处理问题。

保养规程除了严格按照测试操作步骤进行操作外，液压缸的日常保养同样非常重要。

以下是液压缸的日常保养规程：1.定期更换液压油：液压油需要定期更换，以保证其质量和性能。

一般应每6个月更换一次，或者视情况而定。

2.定期清洗和维护液压管道和接口：液压管道和接口是液压系统中的重要部件，需要定期清洗和维护，以确保其工作正常。

液压缸的设计计算标准目录 : 一、液压缸的根本参数1、液压缸内径及活塞杆外径尺寸系列2、液压缸行程系列〔GB2349-1980〕二、液压缸种类及安装方式1、液压缸种类2、液压缸安装方式三、液压缸的主要零件的结构、资料、及技术要求1、缸体2、缸盖〔导向套〕3、缸体及联接形式4、活塞头5、活寒杆6、活塞杆的密封和防尘7、缓冲装置8、排气装置9、液压缸的安装联接局部〔GB/T2878〕四、液压缸的设计计算1、液压缸的设计计算部骤2、液压缸性能参数计算3、液压缸几何尺寸计算4、液压缸结构参数计算5、液压缸的联接计算一、液压缸的根本参数1.1 液压缸内径及活塞杆外径尺寸系列液压缸内径系列〔GB/T2348-1993〕810121620253240506380〔90〕 100〔110〕125〔140〕 160〔180〕 200220〔250〕〔280〕 320〔360〕 400450500括号内为优先采用尺寸活塞杆外径尺寸系列〔 GB/T2348-1993〕456810121416182022252832364045505663708090100110125 140160 180200 220250280 320360活塞杆连接螺纹型式按细牙，规格和长度查有关资料。

1.2 液压缸的行程系列〔 GB2349－1980〕第一系列255080100125160200250320400500 63080010001250160020002500320040001.2.1 第二系列406390110140180 220280360 45055070090011001400180022002800 3600二、液压缸的种类和安装方法2.1 液压缸的种类对江东机械公司而言双作用式活塞式液压缸单作用式柱塞式液压缸2.2 液压缸的安装方式对江东机械公司而言对柱塞式头部法兰对活塞式螺纹联接在梁上三、液压缸主要零件的结构、资料、技术要求3.1 缸体缸体资料A 焊接缸头缸底等，采用 35 钢粗加工后调质B 一般情况采用45钢HB241 －285C 铸钢采用ZG310－57[D 球墨铸铁〔江东厂采用〕QT50－7[E 无缝纲管调质〔 35 号 45 号〕[缸体技术要求[[ σ ] ＝110MPaσ] ＝120MPa σ] ＝100MPa σ] ＝ 80－90MPa σ] ＝110MPaA内径 H8 H9 B 内径圆度精度9－11 级粗糙度〔垳磨圆柱度 8级〕缸盖(导向套)缸盖资料A可选 35,45 号锻钢B可采用 ZG35,ZG45铸钢C可采用 HT200 HT300 HT350 铸铁D当缸盖又是导导游时选铸铁缸盖技术要求A 直径 d( 同缸内径 ) 等各种辗转面 ( 不含密封圈 ) 圆柱度按9 、10、11 级精度B 内外圆同轴度公差C与油缸的配合端面⊥按7 级D导向面表面粗糙度联接形式多种可按图13活塞头(耐磨)A 资料灰铸铁 HT200 HT300 钢 35 、45B技术要求外径 D(缸内径 ) 与内孔 D1↗按 7、8 级外径 D的圆柱度9 、10、11 级端面与内孔 D1的⊥按 7 级C活塞头与活塞杆的联接方式按图 3形式D活塞头与缸内径的密封方式V 型组合搬动局部柱寒缸40MPa以下Yx 型搬动局部活塞缸32MPa以下用O“型静止局部32MPa以下用“活塞杆A端部结构按江东厂常用结构图17、18B活塞杆结构空心杆实心杆C资料实心杆 35、45 钢空心杆 35、45 无缝缸管D技术要求粗加工后调质 HB229－285 可高频淬火 HRC45－55外圆圆度圆柱度公差按 9、10、11按 8 级级精度两外圆↗为端面⊥按 7 级工作表面粗糙度<〔江东镀铬深度〕渡后抛光3.2.6 活塞杆的导向、密封、和防尘A 导向套结构图9〔江东常用〕导向杆资料可用铸铁、球铁导向套技术要求内径 H8/f8 、H8/f9 表面粗糙度B活塞杆的密封与防尘柱塞缸 V 型组合搬动局部活塞缸Yx搬动局部“O〞型〔静止密封〕防尘，毛毡圈〔江东常用〕3.2.7 液压缸缓冲装置多路节流形式缓冲参照教科书3.2.8 排气装置采用排气螺钉液压缸的安装联接局部的型式及尺寸可用螺纹联接〔细牙〕油口部位可用法兰压板联接油口部位液压缸安装可按图84液压缸的设计计算液压缸的设计计算部骤依照主机的运动要求定缸的种类选择安装方式依照主机的动力解析和运动解析确定液压缸的主要性能参数和主要尺寸如推力速度作用时间内径行程杆径注：负载决定了压力。

(完整word版)JBT10205液压缸技术条件液压缸技术条件(G/T-2000)前言本标准修改采用《/T-2000液压缸技术条件》本标准归口单位：本标准起草单位：本标准主要起草人：本标准批准人：液压缸技术条件1范围本标准规定了作用液压缸技术条件。

本标准适用于以液压油或性能相当的其它矿物油为工作介质的双作用或单作用液压缸。

2规范性引用文件下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准版本的可能性。

GB/T 2346—19液压气动系统及元件公称压力系列GB/T 234—1993液压气动系统及元件缸内径及活塞杆外径GB/T 2350—190液压气动系统及元件—活塞杆螺纹型式和尺寸系列GB/T 22—197逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T 27—1993液压元件螺纹连接油口型式和尺寸GB/T 279—196液压缸活塞和活塞杆动密封沟槽型式、尺寸和公差GB/T 20—191液压缸活塞和活塞杆窄断面动密封沟槽尺寸系列和公差GB/T 6577—196液压缸活塞用带支承环密封沟槽型式、尺寸和公差GB/T 657—196液压缸活塞杆用防尘圈沟槽型式、尺寸和公差GB/T 7935—197液压元件通用技术条件GB/T —1995液压缸试验方法GB/T —199流体传动系统及元件术语/T 75—1995液压元件清洁度评定方法及液压元件清洁度指标3定义GB/T 中所列定义及下列定义适用于本标准。

3.1公称压力液压缸工作压力的名义值。

即在规定条件下连续运行，并能保证设计寿命的工作压力。

3.2最低起动压力使液压缸起动的最低压力。

3.3理论出力作用在活塞或柱塞有效面积上的力，即油液压力和活塞或柱塞有效面积的乘积。

3.4实际出力液压缸实际输出的推（或拉）力。

3.5负载效率液压缸的实际出力和理论出力的百分比。
