【精品】混凝土模块检查井砌筑方法

模块检查井施工工艺 Company number【1089WT-1898YT-1W8CB-9UUT-92108】模块检查井施工工艺(一)施工工艺准备工作一混凝土垫层—井室砌筑一流槽一踏步安装一盖板安装—井筒砌筑—抹面勾缝—讲圈及井盖安装。

(三)材料准备1．选择配套模块。

混凝土模块要及时备料，模块进入施工现场必须提供产品的合格证，标明生产厂家、模块的强度等级、型号、批次和生产日期等。

2．井壁墙体模块安装前先做基础垫层。

基础应该坐落在土质良好的土层上，先需对地基进行处理，处理方法：采用30cm块石+C15混凝土注浆，然后再用C15素混凝土做垫层。

接入支管超挖部分采用级配砂石或素混凝土基础。

3．模块检查井砌筑时，砌筑砂浆所用的砂、水泥和外加剂等原材料必须有质保书或复试报告，材料的报验必须经监理认可后方能使用。

(四)施工方法1．放线。

圆形井以两节管预留间距中心为圆心画圆，矩形井以两节管预留问距中心按设计尺寸向四边放线。

如开挖沟槽比较深，为防止塌方，放线时，要随时跟踪放坡大小，同时要根据图纸控制好检查井标高。

2．砌筑。

首层混凝土模块应按设计图纸要求定位，根据检查井尺寸正确的摆放模块。

圆形井每层模块数量为直径／100，即 1100圆形检查井采用11oo弧型块，每层为l1块。

矩形井根据标准块、转角块的尺寸来决定每层块砌块排放数量。

当连接接入管时，模块可用切割机切割，切割后的连接缝座浆应密实，凹凸槽口衔接牢固，以便流入砂浆，防止渗漏。

特别要注意，砌筑时采用专用工具施工，确保砂浆饱满，灰浆均匀，严禁使用断裂、壁肋上有竖向裂缝的模块砌筑。

当砌筑3～4层时，应备好模板，紧锢器将模块周边收紧，防止模块移位。

同时随砌随复核井室尺寸。

3．灌孔。

砼灌芯前应将杂物及落灰清理干净，墙体作必要的支撑加固。

分次灌注时，应灌至灌注最上层砌块的2／3，剩下捣固，但两个灌层灌注间隔时间不得超过下层砼的冷凝时间。

芯浇灌最好连续，确保砼连续性和整体粘结性。

高强度混凝土模块检查井施工工艺及方法1. 简介本文档旨在介绍高强度混凝土模块检查井的施工工艺和方法。

高强度混凝土模块检查井是用于在地下管道系统中进行检查和维修的设施，其工艺和方法的正确使用对于确保检查井的质量和可靠性至关重要。

2. 施工工艺及步骤下面是高强度混凝土模块检查井的施工工艺及步骤：1. 工程准备:- 确定检查井的位置和数量。

- 准备施工所需的材料和设备。

- 制定详细的施工计划。

2. 地面开挖:- 根据设计要求，在地面上进行开挖，确保井底垂直度和井身尺寸准确无误。

3. 混凝土浇筑:- 准备高强度混凝土，确保混凝土的材料比例和配合比符合设计要求。

- 在井身内部倒入混凝土，使用振捣器进行振捣，以排除气泡和保证混凝土的密实性。

- 根据设计要求，在混凝土中安装钢筋，以提高井身的强度和稳定性。

4. 模块安装:- 根据设计要求，安装高强度混凝土模块到检查井的上部。

- 确保模块的安装位置准确，并使用专用工具进行固定。

5. 后续工作:- 完成混凝土的养护工作，确保混凝土的强度和质量。

- 清理施工现场，并进行必要的检查和测试。

- 编制详细的施工记录和报告。

3. 施工方法的注意事项在高强度混凝土模块检查井的施工过程中，需要注意以下事项：- 严格按照设计要求和标准进行施工，确保检查井的质量和稳定性。

- 需要合理安排施工工期，并根据需要进行必要的质量检查和测试。

- 需要确保施工现场的安全，采取必要的安全措施和防护措施。

- 施工过程中需要注重团队协作和沟通，确保各工种之间的配合和施工进度的控制。

4. 总结通过本文档的介绍，我们了解了高强度混凝土模块检查井的施工工艺和方法。

正确使用这些工艺和方法是确保检查井质量和可靠性的关键。

在施工过程中，需要严格按照设计要求和标准进行施工，注意施工方法的注意事项，并保障施工现场的安全和团队间的协作。

混凝土模块检查井施工工艺及方法（一）施工工艺准备工作一混凝土垫层→井室砌筑→流槽→踏步安装→盖板安装→井筒砌筑→抹面勾缝→井圈及井盖安装。

（二）材料准备1、选择配套模块混凝土模块要及时备料，模块进入施工现场必须提供产品的合格证，标明生产厂家、模块的强度等级、型号、批次和生产日期等。

2、井壁墙体模块安装前先做C15混凝土基础垫层。

接入支管超挖部分采用级配砂石或素混凝土基础。

3、模块检查井砌筑时，砌筑砂浆所用的砂、水泥和外加剂等原材料必须有质保书或复试报告，材料的报验必须经监理认可后方能使用。

(四)施工方法1、放线圆形井以两节管预留间距中心为圆心画圆，矩形井以两节管预留问距中心按设计尺寸向四边放线。

如开挖沟槽比较深，为防止塌方，放线时，要随时跟踪放坡大小，同时要根据图纸控制好检查井标高。

2、砌筑首层混凝土模块应按设计图纸要求定位，根据检查井尺寸正确的摆放模块。

圆形井每层模块数量为直径／100，即800圆形检查井采用800弧型块，每层为8块。

矩形井根据标准块、转角块的尺寸来决定每层块砌块排放数量。

当连接接入管时，模块可用切割机切割，切割后的连接缝座浆应密实，凹凸槽口衔接牢固，以便流入砂浆，防止渗漏。

特别要注意，砌筑时采用专用工具施工，确保砂浆饱满，灰浆均匀，严禁使用断裂、壁肋上有竖向裂缝的模块砌筑。

当砌筑3～4层时，应备好模板，紧锢器将模块周边收紧，防止模块移位。

同时随砌随复核井室尺寸。

3、灌孔混凝土灌芯前应将杂物及落灰清理干净，墙体作必要的支撑加固。

分次灌注时，应灌至最上层砌块的2／3，剩下捣固，但两个灌层灌注间隔时间不得超过下层混凝土的冷凝时间。

芯浇灌最好连续，确保混凝土连续性和整体粘结性。

灌注混凝土水泥，石子，砂，水，外加剂等应符合相关标准，强度等级为C25。

灌孔时混凝土灌注量应达到计算需用量，质量检查时，用小锤敲击砌体，应无异常无空洞，必要时应凿开异常声响处的模块，进行灌孔混凝土质量检查。

4、勾缝井壁应进行勾缝，随砌随勾缝，勾缝采用1：2水泥砂浆，在砌筑检查井时应同时安装预留支管，预留支管的管径、方向、高程应符合设计要求，管道与井壁衔接处应严密。

(一)施工工艺准备工作一混凝土垫层—井室砌筑一流槽一踏步安装一盖板安装—井筒砌筑—抹面勾缝—讲圈及井盖安装。

(三)材料准备1．选择配套模块。

混凝土模块要及时备料，模块进入施工现场必须提供产品的合格证，标明生产厂家、模块的强度等级、型号、批次和生产日期等。

2．井壁墙体模块安装前先做基础垫层。

基础应该坐落在土质良好的土层上，先需对地基进行处理，处理方法：采用30cm块石+C15混凝土注浆，然后再用C15素混凝土做垫层。

接入支管超挖部分采用级配砂石或素混凝土基础。

3．模块检查井砌筑时，砌筑砂浆所用的砂、水泥和外加剂等原材料必须有质保书或复试报告，材料的报验必须经监理认可后方能使用。

(四)施工方法1．放线。

圆形井以两节管预留间距中心为圆心画圆，矩形井以两节管预留问距中心按设计尺寸向四边放线。

如开挖沟槽比较深，为防止塌方，放线时，要随时跟踪放坡大小，同时要根据图纸控制好检查井标高。

2．砌筑。

首层混凝土模块应按设计图纸要求定位，根据检查井尺寸正确的摆放模块。

圆形井每层模块数量为直径／100，即 1100圆形检查井采用11oo弧型块，每层为l1块。

矩形井根据标准块、转角块的尺寸来决定每层块砌块排放数量。

当连接接入管时，模块可用切割机切割，切割后的连接缝座浆应密实，凹凸槽口衔接牢固，以便流入砂浆，防止渗漏。

特别要注意，砌筑时采用专用工具施工，确保砂浆饱满，灰浆均匀，严禁使用断裂、壁肋上有竖向裂缝的模块砌筑。

当砌筑3～4层时，应备好模板，紧锢器将模块周边收紧，防止模块移位。

同时随砌随复核井室尺寸。

3．灌孔。

砼灌芯前应将杂物及落灰清理干净，墙体作必要的支撑加固。

分次灌注时，应灌至灌注最上层砌块的2／3，剩下捣固，但两个灌层灌注间隔时间不得超过下层砼的冷凝时间。

芯浇灌最好连续，确保砼连续性和整体粘结性。

灌注砼水泥，石子，砂，水，外加剂等应符合相关标准，强度等级为C25。

灌孔时砼灌注量应达到计算需用量，质量检查时，用小锤敲击砌体，应无异常无空洞，必要时应凿开异常声响处的模块，进行灌孔砼质量检查。

高强度混凝土模块检查井施工工艺及方法
一、施工准备
1.准备工具和材料，如混凝土搅拌机、模板、钢筋、水泥、砂子等。

2.对施工现场进行清理，确保场地平整，无障碍物。

二、模板制作
1.根据检查井的尺寸要求，制作相应尺寸的模板。

2.将模板固定在施工现场的合适位置，确保其位置准确、稳固。

三、钢筋加工和安装
1.根据设计要求和施工图纸，对钢筋进行加工。

2.依据混凝土结构的要求，将钢筋按照一定的间隔和位置进行安装。

钢筋的连接点应采用焊接或捆扎的方法固定。

四、混凝土搅拌和浇注
1.依据混凝土施工比例，将水泥、砂子和水放入混凝土搅拌机进行搅拌。

2.将搅拌好的混凝土浇注到模板中，同时借助振捣棒或震动机，使混
凝土能够充分密实和排除气泡。

五、养护
1.在混凝土浇注后，及时进行养护措施。

可以采取撒水、覆盖保湿膜
等方法，以保持混凝土的水分，促进硬化。

2.施工后的第二天，对混凝土进行剥离，以保证混凝土的质量和强度。

六、验收
1.在施工完成后，对检查井进行外观质量的检查，如表面平整度、无
明显裂缝等，确保混凝土施工质量。

2.进行强度检测，常用的检测方法有抽芯试验和非破坏性检测等，以
确保检查井的强度达到要求。

总结：
高强度混凝土模块检查井的施工工艺和方法主要包括施工准备、模板
制作、钢筋加工和安装、混凝土搅拌和浇注、养护和验收等步骤。

施工过
程中要严格按照设计要求和施工图纸进行施工，保证混凝土的质量和强度，以确保检查井的结构牢固、耐久性强。

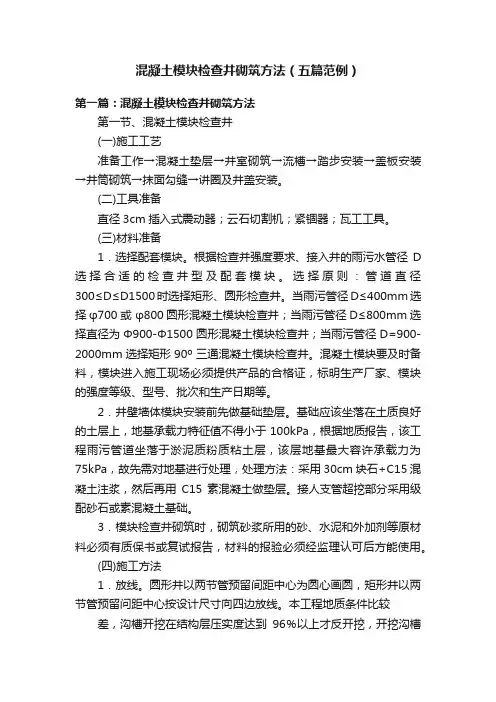

混凝土模块检查井砌筑方法（五篇范例）第一篇：混凝土模块检查井砌筑方法第一节、混凝土模块检查井(一)施工工艺准备工作→混凝土垫层→井室砌筑→流槽→踏步安装→盖板安装→井筒砌筑→抹面勾缝→讲圈及井盖安装。

(二)工具准备直径3cm插入式震动器；云石切割机；紧锢器；瓦工工具。

(三)材料准备1．选择配套模块。

根据检查并强度要求、接入井的雨污水管径D 选择合适的检查井型及配套模块。

选择原则：管道直径300≤D≤D1500时选择矩形、圆形检查井。

当雨污管径D≤400mm选择φ700或φ800圆形混凝土模块检查井；当雨污管径D≤800mm选择直径为Φ900-Φ1500圆形混凝土模块检查井；当雨污管径D=900-2000mm选择矩形90º三通混凝土模块检查井。

混凝土模块要及时备料，模块进入施工现场必须提供产品的合格证，标明生产厂家、模块的强度等级、型号、批次和生产日期等。

2．井壁墙体模块安装前先做基础垫层。

基础应该坐落在土质良好的土层上，地基承载力特征值不得小于100kPa，根据地质报告，该工程雨污管道坐落于淤泥质粉质粘土层，该层地基最大容许承载力为75kPa，故先需对地基进行处理，处理方法：采用30cm块石+C15混凝土注浆，然后再用C15素混凝土做垫层。

接人支管超挖部分采用级配砂石或素混凝土基础。

3．模块检查井砌筑时，砌筑砂浆所用的砂、水泥和外加剂等原材料必须有质保书或复试报告，材料的报验必须经监理认可后方能使用。

(四)施工方法1．放线。

圆形井以两节管预留间距中心为圆心画圆，矩形井以两节管预留问距中心按设计尺寸向四边放线。

本工程地质条件比较差，沟槽开挖在结构层压实度达到96％以上才反开挖，开挖沟槽比较深，为防止塌方，放线时，要随时跟踪放坡大小，同时要根据图纸控制好检查井标高。

2．砌筑。

首层混凝土模块应按设计图纸要求定位，根据检查井尺寸正确的摆放模块。

圆形井每层模块数量为直径/100，即1100圆形检查井采用1100弧型块，每层为l1块。

预应力混凝土模块检查井施工工艺及方法1. 引言本文档介绍了预应力混凝土模块检查井的施工工艺及方法。

预应力混凝土模块检查井是一种用于排水、通信和电缆线的设施，具有较高的强度和耐久性。

正确的施工方法和工艺是确保检查井质量的关键。

2. 施工准备在开始施工前，需进行以下准备工作：- 准备施工图纸和设计文件；- 确保所需材料齐全，并符合设计要求；- 设备和工具的准备，包括混凝土搅拌机、模具等；- 确定施工现场，并进行清理和平整。

3. 施工工艺及方法3.1 基础施工1. 根据设计要求，在施工现场进行基础的标定和定位；2. 清理施工现场，确保基础施工区域清洁；3. 铺设隔离层，防止基础对周围土壤产生不良影响；4. 搭建模板，按照设计要求进行模板安装和调整；5. 浇筑混凝土基础，确保混凝土质量符合要求；6. 待混凝土达到设计强度后，拆除模板。

3.2 模块安装1. 准备模具，按照设计要求进行模具安装；2. 预应力钢筋的安装，确保钢筋数量、间距和位置符合设计要求；3. 混凝土的拌制和浇筑，确保混凝土质量符合要求；4. 安装预应力钢束，进行张拉和锚固；5. 根据设计要求，进行其它附件的安装，如进、出水管道等。

3.3 后续工艺1. 混凝土的养护，按照设计要求进行养护工作；2. 检查井的防水处理，使用合适的防水材料进行处理；3. 进行检查井的验收和测试，确保其功能和质量符合要求；4. 清理施工现场，整理周边环境。

4. 安全注意事项在进行预应力混凝土模块检查井施工时，需注意以下安全事项：- 确保施工现场的安全，遵守相关安全操作规程；- 预防施工过程中的意外伤害，使用个人防护装备；- 定期检查和维护使用的设备和工具，确保安全运行；- 严格遵守混凝土搅拌、浇筑等操作规范，避免发生事故。

5. 结论预应力混凝土模块检查井的施工工艺及方法是确保检查井质量的关键。

正确的施工准备、施工工艺和后续工艺保证了检查井的功能和耐久性。

在施工过程中，务必严格遵守安全注意事项，确保施工现场的安全和人员的安全。

模块检查井施工工艺公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-(一)施工工艺准备工作一混凝土垫层—井室砌筑一流槽一踏步安装一盖板安装—井筒砌筑—抹面勾缝—讲圈及井盖安装。

(三)材料准备1．选择配套模块。

混凝土模块要及时备料，模块进入施工现场必须提供产品的合格证，标明生产厂家、模块的强度等级、型号、批次和生产日期等。

2．井壁墙体模块安装前先做基础垫层。

基础应该坐落在土质良好的土层上，先需对地基进行处理，处理方法：采用30cm块石+C15混凝土注浆，然后再用C15素混凝土做垫层。

接入支管超挖部分采用级配砂石或素混凝土基础。

3．模块检查井砌筑时，砌筑砂浆所用的砂、水泥和外加剂等原材料必须有质保书或复试报告，材料的报验必须经监理认可后方能使用。

(四)施工方法1．放线。

圆形井以两节管预留间距中心为圆心画圆，矩形井以两节管预留问距中心按设计尺寸向四边放线。

如开挖沟槽比较深，为防止塌方，放线时，要随时跟踪放坡大小，同时要根据图纸控制好检查井标高。

2．砌筑。

首层混凝土模块应按设计图纸要求定位，根据检查井尺寸正确的摆放模块。

圆形井每层模块数量为直径／100，即 1100圆形检查井采用11oo弧型块，每层为l1块。

矩形井根据标准块、转角块的尺寸来决定每层块砌块排放数量。

当连接接入管时，模块可用切割机切割，切割后的连接缝座浆应密实，凹凸槽口衔接牢固，以便流入砂浆，防止渗漏。

特别要注意，砌筑时采用专用工具施工，确保砂浆饱满，灰浆均匀，严禁使用断裂、壁肋上有竖向裂缝的模块砌筑。

当砌筑3～4层时，应备好模板，紧锢器将模块周边收紧，防止模块移位。

同时随砌随复核井室尺寸。

3．灌孔。

砼灌芯前应将杂物及落灰清理干净，墙体作必要的支撑加固。

分次灌注时，应灌至灌注最上层砌块的2／3，剩下捣固，但两个灌层灌注间隔时间不得超过下层砼的冷凝时间。

芯浇灌最好连续，确保砼连续性和整体粘结性。

灌注砼水泥，石子，砂，水，外加剂等应符合相关标准，强度等级为C25。

混凝土模块检查井施工工艺及方法（一）施工工艺准备工作一混凝土垫层→井室砌筑→流槽→踏步安装→盖板安装→井筒砌筑→抹面勾缝→井圈及井盖安装。

（二）材料准备1、选择配套模块混凝土模块要及时备料，模块进入施工现场必须提供产品的合格证，标明生产厂家、模块的强度等级、型号、批次和生产日期等。

2、井壁墙体模块安装前先做C15混凝土基础垫层。

接入支管超挖部分采用级配砂石或素混凝土基础。

3、模块检查井砌筑时，砌筑砂浆所用的砂、水泥和外加剂等原材料必须有质保书或复试报告，材料的报验必须经监理认可后方能使用。

(四)施工方法1、放线圆形井以两节管预留间距中心为圆心画圆，矩形井以两节管预留问距中心按设计尺寸向四边放线。

如开挖沟槽比较深，为防止塌方，放线时，要随时跟踪放坡大小，同时要根据图纸控制好检查井标高。

2、砌筑首层混凝土模块应按设计图纸要求定位，根据检查井尺寸正确的摆放模块。

圆形井每层模块数量为直径／100，即800圆形检查井采用800弧型块，每层为8块。

矩形井根据标准块、转角块的尺寸来决定每层块砌块排放数量。

当连接接入管时，模块可用切割机切割，切割后的连接缝座浆应密实，凹凸槽口衔接牢固，以便流入砂浆，防止渗漏。

特别要注意，砌筑时采用专用工具施工，确保砂浆饱满，灰浆均匀，严禁使用断裂、壁肋上有竖向裂缝的模块砌筑。

当砌筑3～4层时，应备好模板，紧锢器将模块周边收紧，防止模块移位。

同时随砌随复核井室尺寸。

3、灌孔混凝土灌芯前应将杂物及落灰清理干净，墙体作必要的支撑加固。

分次灌注时，应灌至最上层砌块的2／3，剩下捣固，但两个灌层灌注间隔时间不得超过下层混凝土的冷凝时间。

芯浇灌最好连续，确保混凝土连续性和整体粘结性。

灌注混凝土水泥，石子，砂，水，外加剂等应符合相关标准，强度等级为C25。

灌孔时混凝土灌注量应达到计算需用量，质量检查时，用小锤敲击砌体，应无异常无空洞，必要时应凿开异常声响处的模块，进行灌孔混凝土质量检查。

4、勾缝井壁应进行勾缝，随砌随勾缝，勾缝采用1：2水泥砂浆，在砌筑检查井时应同时安装预留支管，预留支管的管径、方向、高程应符合设计要求，管道与井壁衔接处应严密。

混凝土模块检查井施工方案及工艺方法一、施工准备工作1.了解设计图纸和规范要求，确定施工计划和工艺方法。

2.准备施工所需的机械、工具和材料，包括混凝土搅拌机、吊车、水泥、砂、石、钢筋等。

二、施工工艺方法1.选址：根据设计要求，选择合适的位置进行检查井的建设。

2.清理场地：清理选定位置的杂物和灌木，清除可能影响施工的障碍物。

3.打地基：根据设计要求，进行地基的打桩或挖土工作，确保井基平稳和牢固。

4.建设模板：在地基上按照设计要求搭建模板，确保检查井的形状和尺寸正确。

5.安装钢筋：根据设计要求，在模板内部安装钢筋，加固井的结构。

6.浇灌混凝土：准备好混凝土材料后，使用搅拌机将混凝土搅拌均匀，然后将其倒入模板中，逐层浇筑。

7.振实混凝土：在浇灌混凝土的过程中，使用振动器对混凝土进行振实，使其密实均匀，提高强度。

8.表面处理：混凝土干燥后，用抹光工具对其表面进行抹光，使其平整光滑。

9.拆除模板：待混凝土完全干燥后，拆除模板，清理现场。

三、关键工艺措施1.混凝土质量检验：在施工过程中，应进行混凝土的质量检验，确保混凝土达到设计要求的强度和抗压能力。

2.模板使用：搭建模板时，要确保其牢固、稳定，不会因为施工过程中的振动而移位或倾斜。

3.混凝土振实：振实混凝土是确保井的强度和稳定性的重要工艺措施，振动器要操作得当，确保混凝土振实均匀。

四、施工安全措施1.施工现场要设置明显的施工标志和警示标志，避免行人进入工地和施工区域。

2.工人要穿戴齐全的个人防护装备，如安全帽、手套、防护鞋等。

3.搭建模板和振动混凝土时要注意人员站位和操作的安全性，确保工人不会受到伤害。

以上是混凝土模块检查井施工方案及工艺方法的详细介绍。

在实际施工中，要严格按照设计要求和规范进行施工，注重质量控制和安全管理，保证检查井的建设质量和使用安全。
